| Type de produit | Hotte aspirante encastrable type downdraft |
| Marque | De Dietrich |
| Modèle | DHD7961B |
| Dimensions de découpe (L x l) | 794 x 106 mm (pour version 90 cm) |
| Poids net | Environ 15 kg |
| Alimentation électrique | 220-240 V, 50/60 Hz, monophasé |
| Puissance maximale | 300 W |
| Débit d'air maximal | 650 m³/h |
| Type de moteur | Intégré, débrochable |
| Nombre de vitesses | 4 vitesses |
| Éclairage | LED |
| Minuterie | Oui, programmable (10 min) |
| Arrêt automatique | Oui, après 4 heures |
| Indicateur de saturation des filtres | Oui (après 30 heures de fonctionnement) |
| Filtres anti-graisse | Métalliques, lavables (manuel ou lave-vaisselle) |
| Filtres à charbon actif | Remplaçables (tous les 6 mois) |
| Version d'évacuation | Extérieure ou recyclage |
| Clapet anti-retour | Inclus |
| Protection anti-écrasement | Oui |
| Calibrage automatique | Oui (tous les 3 cycles) |
| Niveau sonore | Environ 55-65 dB (estimation) |
| Installation | Encastrable dans plan de cuisson |
| Kit recyclage optionnel | Réf. DHK900 (moteur déporté) |
| Service après-vente | 09 69 39 34 34 (gratuit, prix appel) |
FOIRE AUX QUESTIONS - DHD7961B DE DIETRICH
Questions des utilisateurs sur DHD7961B DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DHD7961B - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DHD7961B de la marque DE DIETRICH.
MODE D'EMPLOI DHD7961B DE DIETRICH
Découvrir les produits De Dietrich, c'est évoquer des émotions.
L'attrait est immédiatès le premier regard. La qualité du design s'illustre par l'esthétique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres. Vient ensuite l'irrésistible envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l'authentique est privilégié. En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine. Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel appareil. En vous remerciant de votre confiance.
Attention
- Précautions importantes 6 Risques électriques 7 Risques d'asphyxie 7 Risques d'incendie 8 Montage de votre hotte 8 Description de votre appareil 9
1 / Comment installer votre HOTTE
Utilisation 10 Blocage du clapet anti-retour 11 - Version recyclage 11 - Seulement en version moteur à bord 11 Montage et démontage des filtres anti-graisse Montage et démontage des filtres charbon 11 Raccordement de votre hotte 11 Raccordement électrique 12
2 / COMMENT FONCTIONNE VOTRE HOTTE 13 3 / COMMENT NETTOYER VOTRE HOTTE 15 4 / ANOMALIES DE FONCTIONNEMENT 16 5 / SERVICE D'ASSISTANCE APRES-VENTE 17
Important: Cette notice est également disponible sur le site Internet de la marque. Merci de prendre connaissance de ces conseils avant d’installer et d’utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d’autrui. Conservez cette notice d’utilisation avec votre appareil. Si l’appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne.
- Dans le souci d'une amélioration constante de nos produits, nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à l'évolution technique.
- Afin de retrouver aisément les références (1.0) de votre appareil, nous vous conseillons de les noter en page "Service et Relations Consommateurs".
Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués sur et par l'appareil et dus à la non-observation des instructions de la présente notice.
- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
- Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacité s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doit pas être effectué par les enfants sans surveillance.
- Attention: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.
- Pour l'installation du produit, utiliser uniquement les vis fournies. L'utilisation de vis supplémentaires peut causer des problèmes électriques ou mécaniques. ATTENTION
Risques électriques
- Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. Si le câble d'alimentation est endommagé, il doit être remplacé
- ant un interrupteur dans les canalisations fixes conformément aux règles d'installation.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
- Débranchez toujours l'appareil avant de procéder à son nettoyage ou à son entretien.
- eil (exigences relatives à la sécurité électrique).
- Les ré évacuer les fumées d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoyaient uniquement l'air dans la pièce).
- Une ventilation convenable de la piè eils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce).
Risques d'incendie
- Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, à côté de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
- Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
- Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
Avertissement:
Placer la boîte métallique contenant les composants électriques à la distance minimale de 65 cm de la plaque chauffante ou quand même à 65 cm du point d'aspiration.
Avertissement:
Nous vous récommandons d'installer la boîte métallique contenant le composant électrique à la distance minimale de 10 cm du sol et assez loin des sources de chaleur (par exemple : côté d'un four, plaque chauffante).

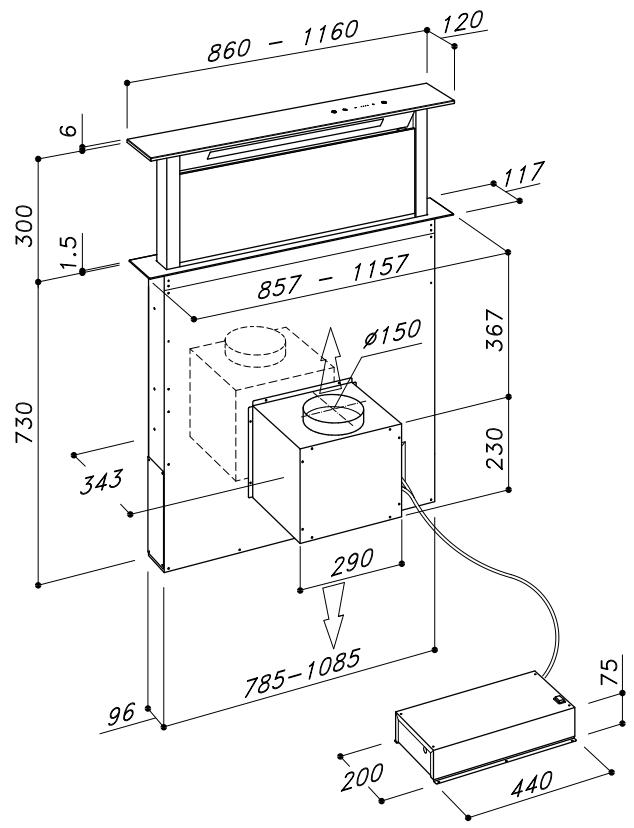

Montage de votre HOTTE
L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB.
En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible.
L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.
1 Comment installer votre HOTTE

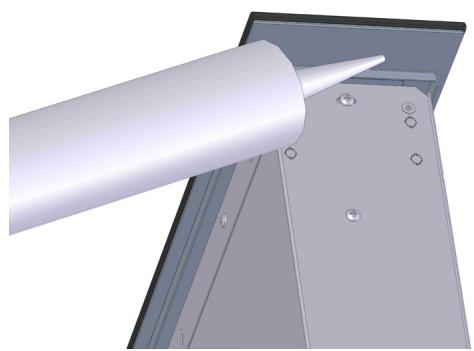

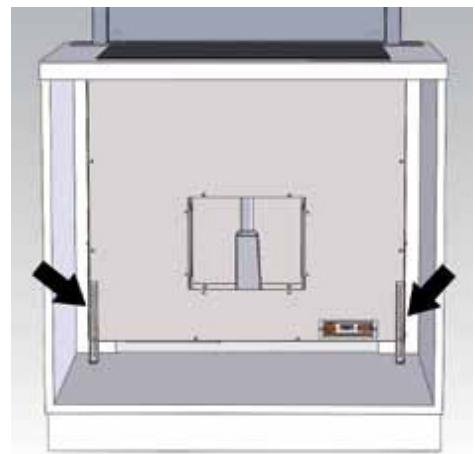

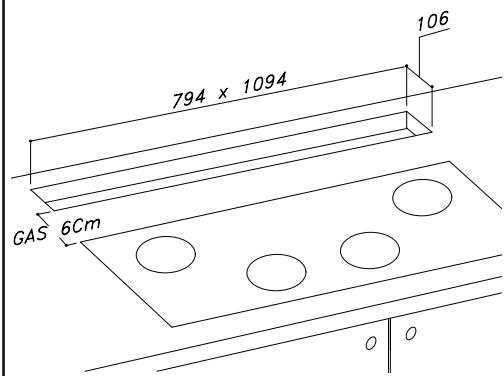

1) Sur la partie arrière du plan de cuisson, effectuer un trou rectangulaire de dimensions: Downdraft 90 Cm:794X106mm Downdraft 120 Cm: 1094× 106mm (fig. 1). 2) En cas d'utilisation de la hotte avec des cuisinières à gaz, la distance minimum à respecter du bord arrière du plan de cuisson au bord du downdraft doit être au moins de 60 mm. 3) Avant d'effectuer le trou, vérifier à l'intérieur du meuble, en correspondance de la zone de la hotte, l'absence de la structure du meuble ou de tout autre élément pouvant compromettre l'installation correcte. Vérifier que les encombrements de la hotte avec son moteur, ainsi que le plan de cuisson, soient compatibles avec le meuble afin de permettre leur installation. 4) La hotte est livrée avec le moteur fixé sur l'appareil, en version moteur à bord, afin d'éviter tout dommage pendant le transport. Il est nécessaire de le démonter avant de procéder à l'installation. 5) Appliquer le collant sur la partie inférieure du cadre (fig. 2). 6) Introduire le downdraft à l'intérieur du meuble en procédant depuis le haut, sans retirer les protections du verre et du panneau. 7) Le cadre de la hotte doit adhérer parfaitement au plan supérieur de la cuisine. 8) Fixer la hotte à l'intérieur du meuble en utilisant les deux brides fournies en dotation (fig. 3). 9) Procéder au montage du moteur sur le corps de la hotte en orientant la sortie de l'air sur la position, vers le bas ou vers le haut (fig. 4). 10) Le moteur peut être fixé soit à l'avant soit à l'arrière du produit. Pour une installation à l'arrière, veuillez procéder de la façon suivante: - Dévisser la plaque en tôle située à l'arrière de la hotte - Visser le moteur à la place de la tôle arrière. - Connecter correctement le câble moteur.

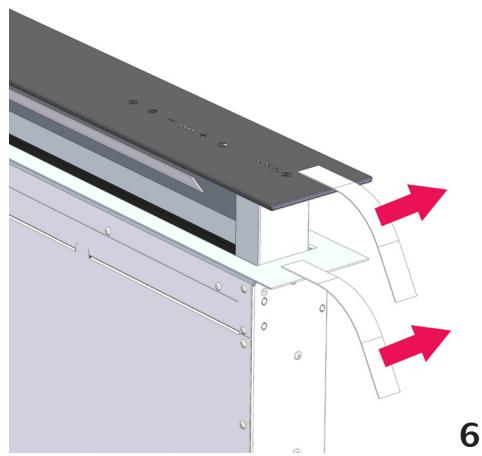

- Enfin vissez la plaque en tôle à l'avant.
- Procéder au montage du tuyau d'évacuation de l'air (non fourni).

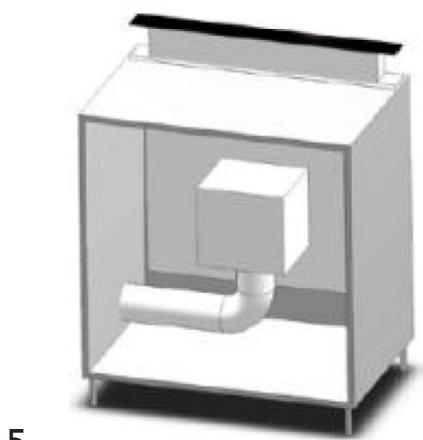

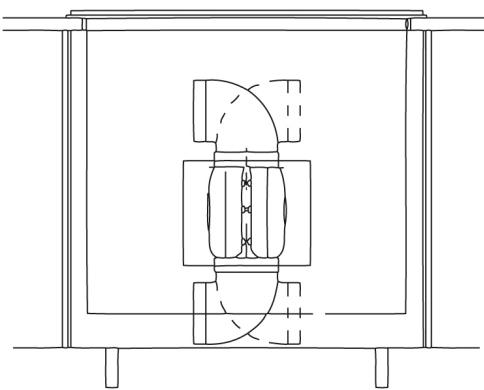

Relier l'autre extrémité du tube vers l'extérieur du meuble pour l'installation en version filtrante (fig. 5) ou vers l'extérieur de l'habitation pour l'installation en version aspirante.
Attention: ne pratiquez pas d'autres trous sur le produit, pour éviter d'endommager les composants internes de cuissolement ainsi que les parties électriques.
11) Brancher le produit au réseau électrique. 12) Après avoir achevé l'installation, et après avoir branché le produit au réseau électrique, actionner l'extraction du chariot (voir le chapitre relatif au fonctionnement de la hotte) et retirer toutes les protections (fig. 6 et fig. 7). Ouvrir alors le portillon (fig. 8) et, même dans ce cas, retirer toutes les protections. Retirer la protection PVC des filtres antigraisse et les positionner comme illustré en fig. 9.
Utilisation
Cette hotte est prévue pour l'aspiration des fumées, graisses et vapeurs de cuisson.
Elle est réalisée de façon qu'elle puisse être utilisée en version évacuation ou en version recyclage.
Les tubes pour la canalisation de l'air ne sont pas fournis.

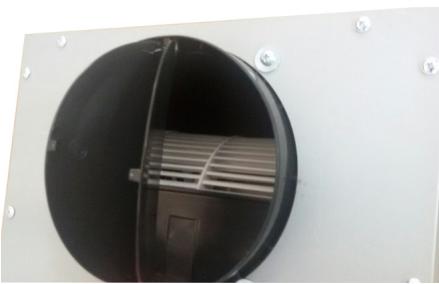

Blocage du CLAPET anti-retour
Attention! Avant de connecter la gaine flexible de sortie d'air au moteur, s'assurer que le clapet anti-retour puisse tourner librement.
Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.
Version recyclage
Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, on peut utiliser la hotte en version recyclage. Pour cela, il est nécessaire d'inlocker les filtres carbon filtré charbon (Fig. 10).
L'air recyclé est renvoyé dans la cuisine à l'aide d'une gaine qui dirige l'air sur un côté du meuble.
Seulement en version moteur à BORD
Il est possible d’installer le moteur séparément de la hotte, pour cela commander le kit DHK900 - 989580001.

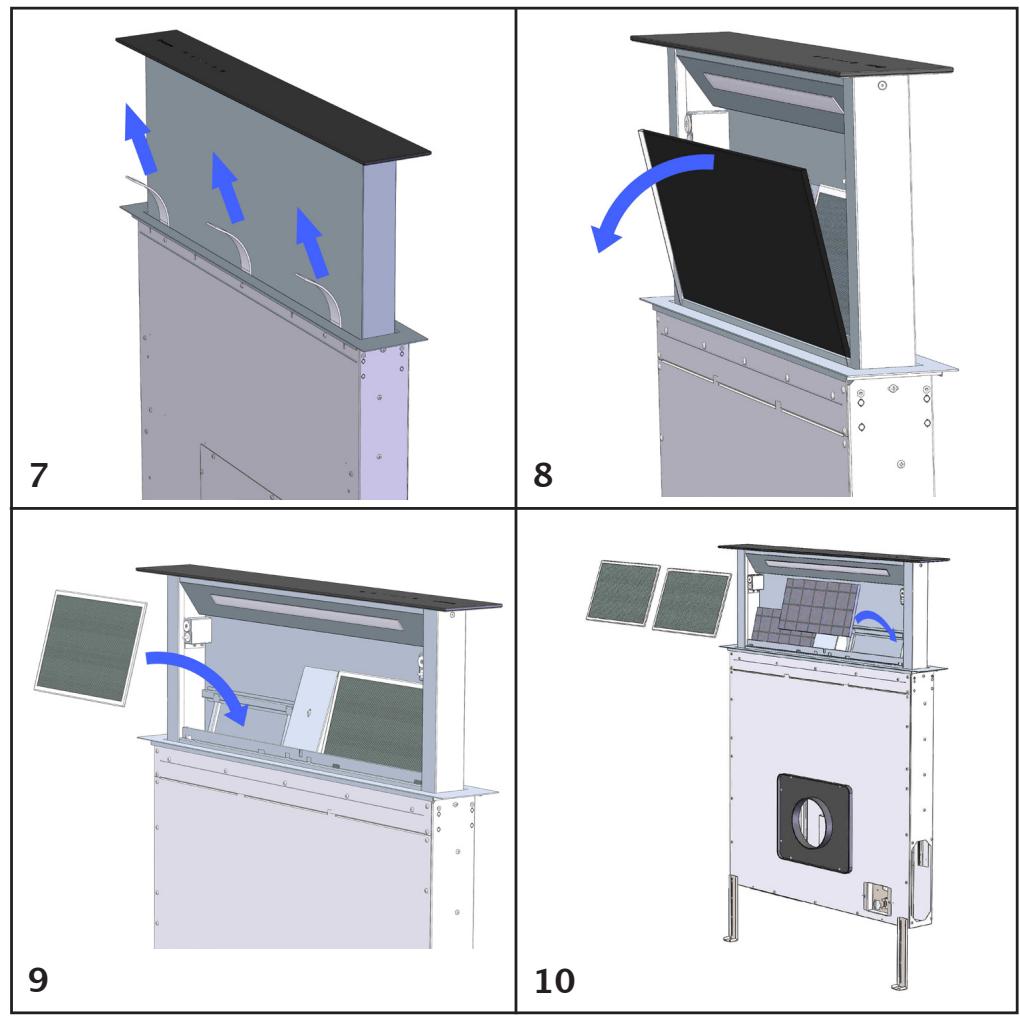

Montage et demontage des filtres anti-graisse - montage et demontage des filtres charbon
La hotte doit être en position ouverte pour faire le montage et le démontage des filtres antigraisse et des filtres charbon. Pour cela, appuyer sur la touche ①. Retirer alors le panneau frontal en tirant simultanément sur la partie supérieure de chaque côté (fig. 8). Le panneau bascule alors vers vous et libère l'accès aux filtres anti-graisse. Retirer les filtres anti-graisse pour avoir accès aux filtres charbon.
Le changement des filtres charbon se fait en fonction de la fréquence d'utilisation de la hotte, mais au moins une fois tous les 6 mois.
Attention: Le panneau en verre qui protège les filtres doit être correctement repositionné. Un mauvais positionnement de celui-ci provoque un arrêt total de la hotte.
Raccordement de votre HOTTE
Cet appareil est livré avec un câble d'alimentation H 05VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.
Raccordement électrique
Votre appareil est conforme aux directives Européennes 2006/95/CE (Directives Basse Tension) et 2004/108/CE (compatibilité Electromagnétique).
Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. L'installation électrique générale est à réaliser avant la mise en place de l'appareil dans le meuble.
Vérifiez que :
- La puissance de l'installation est suffisante.
- Les lignes d'alimentation sont en bon état.
- Le diamètre des fils est conforme aux règles d'installation.
Attention
Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.
2 Comment fonctionne votre HOTTE
IMPORTANT : Les fonctions de la hotte s'actionnent uniquement lorsque le panneau d'aspiration est ouvert.
La lumière s'allume et s'éteint quand le panneau d'aspiration est entièrement OUVERT. Si on appuie sur cette touche quand le panneau fermé, on actionne d'abord l'ouverture du panneau puis l'éclairage.
La touche permet d'éteindre la lumière quand elle est allumée.
Cette touche actionne la montée, anneau d'aspiration et quand il est remonté ouvert, elle programme l'ajustement de la 2ème vitesse d'aspiration. Avec le panneau d'aspiration ouvert, la touche exclut toutes les fonctions et ce, avec le panneau d'aspiration.
Cette touche diminue la vitesse du moteur d'aspiration à partir de la 2e vitesse jusqu'à l'arrêt du moteur, refermer le panneau d'aspiration.
Indique la vitesse programmée vers l'allumage des LED. Indique la ration des filtres à travers le clignotement simultané de toutes les LED.
Augmente la vitesse du moteur d'aspiration, lorsque le panneau d'aspiration est ouvert.
10 min après sa programmation, d'arrêter le moteur d'aspiration, fermer le panneau et d'éteindre les LEDs quand elles sont allumées.
La fonction programmée est indiquée par le clignotement de la LED relative à la vitesse programmée. L'annulation de la minuterie se fait en appuyant de nouveau sur la touche.
Temporisateur
Nos produits ont été adaptés pour se conformer aux nouvelles normes de l'Union Européenne en matière de l'EU65 « Étiquette-Energie » et l'EU66 « Ecoconception » (à partir du 1er janvier 2015).
La nouvelle électronique des produits ayant l'« Étiquette-Energie » sont pourvus d'un dispositif de temporisation pour le contrôle de la vitesse d'aspiration si le débit d'air en évacuation dépasse les 650m³/h. En effet, les modèles avec moteur intégré ayant un débit d'air en évacuation supérieur à 650m³/h sont pourvus d'un dispositif qui réduit automatiquement la vitesse IV à la vitesse III après 5 minutes de fonctionnement.
La consommation de l'appareil en mode veille est inférieure à 0.5 W.
Arrêt automatique
Après 4 heures de fonctionnement ininterrompu depuis la dernière programmation, la hotte s'éteint et se referme automatiquement.
Saturation des filtres anti-graisse
Après 30 heures de fonctionnement, les indicateurs de vitesse clignotent simultanément pour indiquer la saturation des filtres anti-graisse. Pour rétablir cette alarme, maintenir la touche “TIMER” appuyée pendant au moins 3 secondes, quand le chariot est ouvert.
Calibrage
La hotte effectue un auto-calibrage tous les 3 cycles complets du chariot. En appuyant 6 fois de suite sur la touche "Timer" (temps MAX entre une pression et l'autre: 3 sec.), toutes les LED se mettent à clignoter et le calibrage se remet à zéro. Après les 3 cycles successifs, le downdraft effectue l'auto-calibrage.
Protection Anti-Écrasement
Si un obstacle empêche la fermeture du panneau d'aspiration, la fermeture s'interrompt et le panneau remonte.
3 Comment nettoyer votre HOTTE
Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.
La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.
| ENTRETIEN | COMMENT PROCÉDER? | PRODUITS/ACCESSOIRESA UTILISER |
| Enveloppe et accessoires | Pour le nettoyage de l'appa-reil, il est conseillé d'utiliser un chiffon souple avec de l'eau tiège et un produit de nettoyage neutre, en évitant l'usage de produits contenant des abrasifs ou des corrosifs. | Pour le nettoyage de la sur-face externe de la hotte et de l'écran du logement lampe, utiliser toujours des produits de nettoyage pour usage domestiqueopsisents dans le commerce et dilués dans l'eau, puis rincer avec de l'eau propre et essuyer avec un chiffon souple. |
| Filtrecassette | Après 30 heures de fonction-nement, le clavier signale la saturation des filtres anti-graisse à travers le clignote-ment des voyants lumineux; pour la mise à zéro, effleurer la touche minuterie | Le nettoyage des filtres an-tigraissse peut être effectué manuelles ou en lave-vaiselle. Les filtres anti-graisse doivent être nettoyés régulièrement car ils peuvent constituer un risque d'incen-die. Rétablier les filtres anti-graisse et le panneau frontal en faisant attention qu'il soit bien accroché aux deux côtés, faute de quoi il pourrait provoquer le blocage du cha-riot de filtrage. |
| Filtrecarbon actif | Le filtre charbon s'enlève en retardant d'abord le filtre anti-graisse puis le filtre charbon. Le chargement du filtre charbon se fait en fonction de son utilisation, au moins une fois tous les 6 mois. |
Anomalies de fonctionnement
| SYMPTÔMES | SOLUTIONS |
| La hotte ne fonctionne pas... | Vérifiez : • L'absence de coupure de courant. • Qu'une vitesse de fonctionnement ait eté effectivement sélectionnée. • Que la touche rouge de reset située sur la boîte de l'installation électrique soit appuyée. • Que les fils, dans la connexion à 9 pôles, soient bien introduits dans le connecteur. (En phase de branchement, une pression excessive peu plier les contacts). |
| L'aspiration de la hotte est insuffi-sante... | Vérifiez : • Que la vitesse moteur sélectionnée soit suffisante pour la quantité de fumée produit et de vapeurs prsentes. • Que la cuisine soit suffisamment aérée afin de permettre une prise d'air. • Que le filtré au charbon ne soit pas trop usé (hotte dans la version filtrante). • Que le canal d'évacuation de l'air soit libre et conforme au paragraph 2. |
| La hotte s'arrête en cours de fonction- nement. | Vérifiez : • L'absence de coupure de courant. • Que le dispositif de coupure omnipolaire ne se soit pas enclenché. |
Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:
consulter notre site: www.dedietrich-electromenager.com nous écrire à l'adresse postale suivante : Service Consommateurs DE DIETRICH 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX nous appeler du lundi au vendredi de 8h30 à 18h00 au:
Service fourni par Brandt France, S. A. S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531.
2-Interventions FRANCE
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de cet appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de cet appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.
B: Référence commerciale C: Référence service H: Numéro de série
Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :
09 69 39 34 34
Service gratuit
- prix appel
Pièces d'origine :
Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
Retrouvez toutes les informations de la marque sur: www.de-dietrich.com
www.de-dietrich.com
Service Consommateurs 0892 02 88 04
