Producttype	DJ-mengtafel
Merk	PIONEER
Model	DJM-250-W
Afmetingen (L × H × D)	240 mm × 107,7 mm × 300,2 mm
Gewicht	3,1 kg
Voeding	Netadapter AC 100-240 V, 50/60 Hz, uitgang DC 5 V / 3 A
Bedrijfstemperatuur	+5 °C tot +35 °C
Luchtvochtigheid bij gebruik	5 % tot 85 % (zonder condensatie)
Aantal kanalen	2 kanalen
Equalizer	3 bands (HI, MID, LOW) met isolatiefunctie
Filter	SOUND COLOR FILTER (laagdoorlaat/hoogdoorlaatfilter)
Crossfader	Met curve-selector (THRU, zacht, hard)
Fader Start functie	Ja, voor Pioneer DJ-spelers
Ingangen	CD (RCA ×2), PHONO/LINE (RCA ×2), AUX (RCA ×2 + minijack 3,5 mm ×1), MIC (jack 6,3 mm ×1)
Uitgangen	MASTER 1 (XLR), MASTER 2 (RCA), PHONES (stereo jack 6,3 mm), CONTROL (minijack 3,5 mm ×2)
Onderhoud en reiniging	Reinigen met een vochtige doek; vermijd vloeibare producten, spuitbussen of alcoholhoudende middelen
Veiligheid	Niet blootstellen aan water, ventilatie niet blokkeren, alleen de meegeleverde adapter gebruiken
Garantie	Garantiekaart inbegrepen (raadpleeg de handleiding voor de voorwaarden)
Meegeleverde accessoires	Netadapter, stekker, garantiekaart, handleiding

Veelgestelde vragen - DJM-250-W PIONEER

Hoe sluit ik een platenspeler aan op de mengtafel?

Sluit de platenspeler aan op de PHONO/LINE-aansluitingen en stel de PHONO/LINE-schakelaar in op de juiste stand. Gebruik voor een platenspeler met MM-element de PHONO-stand. Als de platenspeler een ingebouwde phono-voorversterker heeft, gebruik dan de LINE-stand of sluit hem aan op de CD-aansluitingen.

Hoe gebruik ik het SOUND COLOR FILTER?

Draai aan de SOUND COLOR FILTER-knop van het gewenste kanaal. Door naar links te draaien past u een laagdoorlaatfilter toe (LPF, rood knipperend); naar rechts een hoogdoorlaatfilter (HPF, groen knipperend); in het midden geen effect (oranje vast).

Hoe stel ik de crossfader in voor een snelle of geleidelijke overgang?

Gebruik de curve-selector van de crossfader (THRU, ✕ of ✕). Stand THRU: crossfader uitgeschakeld; ✕: zachte curve (geleidelijke overgang); ✕: harde curve (abrupte overgang).

Hoe start ik de weergave van een Pioneer DJ-speler met de fader?

Sluit de speler aan met een stuurkabel. Activeer de functie door op de toets CH-1 of CH-2 in de sectie Fader Start te drukken. Verplaats vervolgens de kanaalfader of crossfader om de weergave te starten. De speler keert terug naar het cue-punt als u de fader terugzet.

Kan ik rechtstreeks een microfoon aansluiten?

Ja, sluit de microfoon aan op de MIC-aansluiting (6,3 mm jack). Stel de ingangskeuzeschakelaar van de sectie MIC/AUX in op MIC. Pas het niveau aan met de LEVEL-knop en het geluid met de HI- en LOW-knoppen.

Hoe beluister ik een kanaal via de koptelefoon voordat ik het mix?

Druk op de toets CH-1 of CH-2 in de sectie Cue. Draai aan de MIXING-knop om het geluid van het geselecteerde kanaal en het mastergeluid te balanceren. Stel het volume in met de LEVEL-knop.

Wat moet ik doen als er geen geluid uit de luidsprekers komt?

Controleer de volgende punten: Is de netadapter correct aangesloten en staat de ON/OFF-schakelaar op ON? Staat de ingangskeuzeschakelaar van het kanaal op de juiste bron? Zijn de TRIM-knop, kanaalfader en MASTER LEVEL-knop correct ingesteld? Zijn de kabels goed aangesloten?

Kan het apparaat worden gebruikt met een externe batterij?

Het apparaat is ontworpen om alleen te werken met de meegeleverde netadapter (DC 5 V, 3 A). Gebruik geen andere voedingsbron, omdat dit het apparaat kan beschadigen.

Hoe reinig ik de mengtafel?

Gebruik een zachte, licht vochtige doek om de buitenkant af te vegen. Gebruik geen vloeibare producten, spuitbussen of alcoholhoudende oplosmiddelen. Voorkom dat er vloeistof in het apparaat komt.

Wat betekenen de lampjes op het voorpaneel?

De SOUND COLOR FILTER-lampjes geven het actieve effect aan: oranje (geen effect), rood knipperend (laagdoorlaatfilter), groen knipperend (hoogdoorlaatfilter). De niveaumeters van de kanalen en de master helpen bij het instellen van het volume: de oranje zone is het optimale niveau, de rode zone duidt op risico op vervorming.

GEBRUIKSAANWIJZING DJM-250-W PIONEER

De bovengenoemde Pioneer website biedt een overzicht van de vaak gestelde vragen, informatatie over software, tips en hulpfuncties om uw gebruik van dit product te veraangenamen.

Hartelijk dank voor uw aankoop van dit Pioneer product. Lees deze gebruiksaanwijzing aandachtig door om bekend te raken met de juiste bediening van uw apparaat. Na het doorlezen van de gebruiksaanwijzing dient u deze te bewaren op een veilige plaats, voor latere naslag. Het is möglichk dat in bepaalde landen of gebieden de uitvoering van de netstekker en het stopkontakt verschilt van hetgeen in deze gebruiksaanwijzin gis afgebeeld. De aansluitmethode en bediening zijn in dergelijke gevallenECHTER precies hetzelfde.

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steckt.

De bedrijffspanning van het apparaat verschilt afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gebruikt overeenkomt met de bedrijffspanning (bijv. 230 V of 120 V) aangegeven op het zijpaneel van het apparaat.

D3-4-2-1-4*A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op deplaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen nicht afgedekt)

Zet het apparaat Niet op een slecht geventileerde plaat en stel het apparaat ook Niet bloot aan hovevochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*A1_NI

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaatsen worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gezolg hiervan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.

K041_A1_NI

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het verrangen en aanbrengen van een neue netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er.daarom voor dat de oude stekker na het verwijderen op de juiste wijze worden weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanner u het apparaat genuimearendiet denkt te gebruiken (bijv.wanneer u op vakantie gaat).

D3-4-2-2-1a_A1_NI

LET OP

De ON/OFF schakelaar van dit apparaat koppelt het apparaat Niet volledig los van hetlichtnet. Aangezien er na het uitschakelen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen,要去 u de stekkeruit het stopcontact halen om het apparaat volledig van hetlichtnet los te koppelen. Plaats het apparaat zodenig dat de stekker in een nooodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen,要去 u de stekkeruit het stopcontact halen wanner u het apparaat langere tijd Niet denkt te gebruiken (bijv. wanner u opvakantieGaat).

D3-4-2-2-2a*A1_NI

Pak het netsnoor beet bij de stekker. Trek de stekker er Niet UIT door aan het snoer te trekken en trek nooit aan het netsnoor met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoor, en klem het Niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnooren dienen zo te worden geleid dat er Niet per ongeluk iemand op gaat staan. Een beschadigd netsnoor kan brand of een elektrische schok voorzaken. Kontroleer het netsnoor af en toe. Wanner u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een neueuw snoer te kopen.

S002*A1_NI

Deponeer dit product nied bij het gewone huishoudelijk aval wonneur u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschren verzemelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebrukke elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen konnen particulieren hun gebruike elektronische producten Gratis bij de waarvoorte bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met de plaatselijke overheid voor informatatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

K058b_A1_NI

Inhoud

Opmerkingen over deze handleiding

De namen van aanduidingen, menu's en toetsen staan in deze handleiding:tussen vierkante haken aangegeven. (bijv. [MASTER]-kanaal, [ON/ OFF], [File]-menu)

Alvorens te beginnen

Kenmerken 4

Voorbeeld systemeemconfiguratie 4

Inhoud van de doos 4

02 Aansluitingen

Benaming van de onderdelen 5

Aansluten van de in/uitgangsaansluitingen 6

Over de netstroomadapter 7

Bediening

Regelpanele 9

Omtrent de aan/uit-schakelaar van dit apparaat. 9

Basisbediening (mengpanel-e.gedeelte) 10

Gebruik van de filterfunctie (filter-gedeelte) 11

Selecteren van de curvekarakteristieken van de crossfader

(crossfader-gedeelte) 11

Starten van de weergave van een Pioneer DJ-speler met

behulp van de schuifregelaar (fader-start) 11

Controleren van de weergave via de hoofdtelefoon

(hooftelefoon-gedeelte) 12

Gebruik van een microfoon of een extern apparatus

(MIC/AUX-gedeelte) 12

Aanvullende informatie

Verhelpen van storingen 13

Blokschema 14

Over handelsmerken en gedeponeerde handelsmerken 14

Specificaties 14

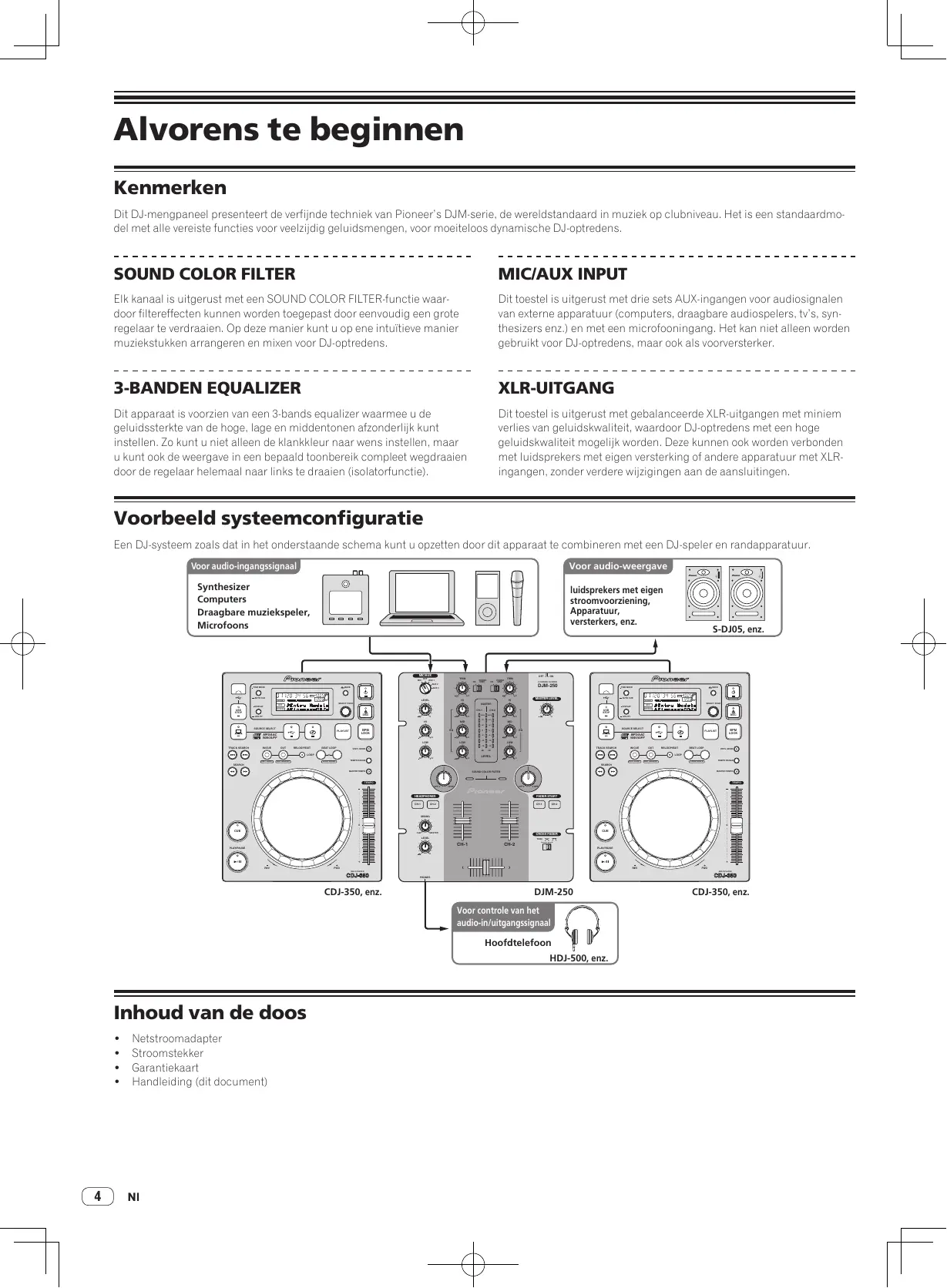

Alvorens te beginnen

Kenmerken

Dit DJ-mengpaneel presenteert de verfijnnde techniek van Pioneer's DJM-series, de wereldstandaard in muziek op clubniveau. Het is een standardmodel met alle vereiste functies voor veelzijdig geluidsmingen, voor moeiltoos dynamische DJ-optredens.

SOUND COLOR FILTER

Elk kanaal is uitergerust met een SOUND COLOR FILTER-functie waar-door filtereffecten+kunnen worden toegepast door eenvoudig een groteregelaar te verdraaien. Op deze manier kurz u op ene intuitieve maniermuziekstukken arrangeren en mixen voor DJ-optredens.

3-BANDEN EQUALIZER

Dit apparaat is voorzien van een 3-bands equalizer waarmee u de geluidssterkte van de hoge, lage en middentonen afzonderlijk kut instellen. Zo kut u niet alleen de klankkleur waar wens instellen, maar u kut ook de weergave in een bepaal doonbereik compleet weddraaien door de regelaar helemaaal waar links te draaien (isolatorfunctie).

MIC/AUX INPUT

Dit toestel is uitergerust met drie sets AUX-ingangen voor audiosignalen van externe apparatuur (computers, draagbare audiospeler, tv's, synthesizers enz.) en met een microfooningang. Het kan nicht alleen worden gebruikt voor DJ-optredens, maar ook als Voorsterker.

XLR-UITGANG

Dit toestel is uitgerust met gebalanceerde XLR-uitgangen met miniem verlies van geluidskwaliteit, waardoor DJ-optredens met een hoge geluidskwaliteit mootelijk worden. Deze können ook worden verbonden met liquidsprekers met eigem versterking of andere apparatuur met XLR-ingangen,zonder verdere wijzigingen aan de aansluitingen.

Voorbeeld systemdconfiguratie

Een DJ-systeme zoals dat in het onderstaande schema kunt u opzetten door dit apparaat te combineren met een DJ-speler en randapparatuur.

Inhoud van de doos

• Netstroomadapter
  Stroomstekker
• Garantiekaart
• Handleiding (dit document)

Aansluitingen

Schakel altijd eerst de stroom uit en trek de stekker uit het stopcontact voor u verbindingenussen apparatuur maakt of verandert.

Wacht tot alle verbindungen tessen de apparatuur gemaakt zich voor u de netstroomadapter aansluit.

Gebruik uitsluitend de met dit toestel meegeleverde netstroomadapter.

Zie tevens de gebruiksaanwijzingen van de aan te sluiten apparatuur.

Benaming van de onderdelen

Achterpaneel, voorpaneel

1 ON/OFF-schakelaar (bladzijde 9)

Voor aanzetten en uitschakelen van dit apparatus.

DC IN-aansluiting

Verbind重点领域 met een stopcontact met behulp van de meegeleverde netstroomadapter (met bevestigde stroomstekker).

Wacht tot alle verbindingen:tussen de apparatuur voltooid zich voor u de netstroomadapter aansluit.

Gebruik uitsluitend de meegeleverde netstroomadapter.

3 PHONO/LINE keuzeschakelaar (bladzijde 6)

Schakelt de functie van de [PHONO/LINE] aansluitingen.

WAARSCHUWING

Wanner u de [PHONO/LINE] keuzeschakelaar gebruikt, moet u [MASTER LEVEL] instellen op [- ] . Let op, want er kan ruis worden gegenereerd en er kan geluid worden geproduceder met een hoog volume.

4 PHONO/LINE aansluitingen (bladzijde 6)

Sluit hierop een phono-niveau signaalbron aan (een analoge speler (voor MM-cartridges), of een lijn-niveau signaalbron (DJ-speler enz.). Zet de aansluiting op de juiste stand voor de aangesloten apparatuur met de [PHONO/LINE] keuzeschakelaar op het中断paneel van dit toestel.

5 CD aansluitingen (bladzijde 6)

Sluit hierop een DJ-speler of ander apparaat met een gewone lijnuit-gang aan.

6 CONTROL aansluiting (bladzijde 6)

Aansluiten via een bedieningssnoer (inbegren bij Pioneer DJ-spelers).

7 SIGNAL GND aansluiting (bladzijde 6)

Sluit hierop de aardingsdraad van een analoge platenspeler aan. Dit vermindert storende geluiden bij aansluiten van een analoge platenspeler.

8 AUX aansluitingen (bladzijde 6)

Verbind deze met de uitgangsaaansluitingen van externe apparatuur (computers, draagbare audiospelers, tv's, synthesizers enz.).

9 MIC aansluiting (bladzijde 6)

Voor aansluiten van een microloon.

10 MASTER 1 aansluitingen (bladzijde 6)

Hierop kurz u luidspekers met eigene stroomvoorziening enz. aansluiten.

• Compatible met XLR-type gebalanceerde uitgangen.

11 MASTER 2 aansluitingen (bladzijde 6)

Hierop kurz u luidspekers met eigene stroomvoorziening enz. aansluiten.

• Compatibel met RCA tulpstekkertype ongebalanceerdeuitgangen.

Snoerhaak

Haak hier het snoer van de netstroomadapter omheen.

18 Kensington-beveiligingsgleuf

14 PHONES-aansluiting (bladzijde 6)

Sluit hierop een hoofdtelefoon aan.

Aansluiten van de in/uitgangsaansluitingen

• Wonneer u een DVS (Digital Vinyl System) maakt door een computer, audio-interface enz. met elkaar te combineren, moet u goed opletten bij het verbinden van de audio-interface verbinden met de ingangsaansluitingen van dit toestel en bij het instellen van de ingangskeuzeschakelaars. Zie tevens de handleiding van de DJ-software en de audio-interface in kwestie.

Achterpaneel, Voorpaneel

Voor het gebruik van de fader-startfunctie sluit u een bedieningskabel aan (bladzijde 11). De fader-startfunctie is alleen te gebruiken bij aansluiting op een Pioneer DJ-speler.

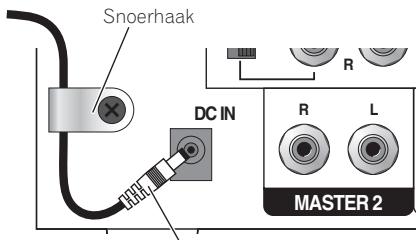

Snoerhaak

Maak de schroef van de snoerhaak los en klem het snoer van de netstroomadapter onder de haak.

Stroomsoer netstroomadapter

• Houd de snoerhaak buiten bereik van kinderen. Als een kind dit onderdeel onverhoopt inslikt, dan要去 omnidellijiek een arts raadplegen.

Over de netstroomadapter

Veiligheidsinstructies

Voor uw eigien veilighheid en om het Beste uit uw toestel te+kunnen halen moet u deze veilighieidsinstructies goed lezen en opvolgen.

Lees & bewaar de instructies

Lees alle gebruiksaanwijzingen en gebruikersinformatie die bij dit product geleverd worden.

Schoonmaken

Gebruik een vochtige doek om de buitenkant van het toestel schoon te make. Gebruik geen vloeibare reinigingsmiddelen, sprays, of reinigingsproducten op alcoholbasis.

Water of vocht

Gebruik of breng dit product nicht in de buurt van water of andere vloeistoffen.

Accessoires

Plaats dit product Niet op een instabiele wagen, standard of tafel. Hierdoor zou het product+kennen vallen en ernstig beschadigd kennen raken.

Ventilatie

Dek dit product Niet af terwijl het in gebruik is. Dit toestel mag nicht worden ingebouwd, behalte indien voldoende ventilatie verzekerid is.

Omgeving

Plaats dit product Niet op een plek waar hetblootgesteld kan worden aan grote hoeveelheden stof, hoge temperaturen, hoge vochtigheid, of aan grote trillingen of schokken.

Stroomvoorziening

Gebruik dit product uitsluitend met de aanbevolen stroorombronnen. Als u twijfelt of een bepaalde stroorombron geschikt is, neem dan contact op met een erkende vertegenwoordiger van Pioneer.

Wees voorzichtig met het strooamsnoer

Trek aan de stekker om deze uit het stopcontact te halen – Niet aan het snoer. Raak de stekker of het snoer Niet met natte handen aan; dit kan leiden tot kortsluiting of elektrische schokken. Zorg ervoor dat het snoer Nietbekneld raakt, dat er niets op het snoer rust en dat het Niet op een plek ligt waar erover gelopen kan worden.

Aan/uit

Zet uw—hele systemd uit (OFF) voor u dit toestel of andere hardware installeert.

Overbelasting

Sluit Niet teveel apparatuur op hetzelfde stopcontact of opdezelfdestroombron aan,want dit kan leiden tot kortsluiting of brand.

Binnendringen van voorwerpen & vloeistoffen

Duw geen voorwerpen in het toestel die er Niet in thuis horen. Zorg ervoor dat er geen vloeistoffen in of op het toestel worden gemorst.

Onderhoud en reparatie

Door de behuizing open te make of te verwijdenen, stelt u zichelf mogelijk bloat aan elektrische schokken of andere risico's. Neem contact op met een erkende servicevertegenwoordiger van Pioneer om dit product te laten repareren (raadpleeg de bijgevoegde Service & Ondersteuningskaart).

Schade waarvoor service vereist is

Haal in de volgende gevallen de stekker van het toestel uit het stopcontact en LAST het toestel nazien door bevoegd servicepersoneel:

• Wonneer het stroomsnoer, de stekker of het chassis van het toestel beschadigd is.
• Als er vloeistof op of in is gemorst, of als er voorwerpen in het toestel terecht zichn gekommen.

• Als het product is blootgesteld aan regen of water.

• Als het product Nietaar behoren functioneert terwijl de instructcies in de handleiding correct worden uitgevoerd. Gebruik alleen bedieningsorganen die beschreiben worden in de handleiding. Onjuist gebruik van andere bedieningsorganen kan leiden tot schade en het kan beteken dat een bevoegd technicus lange tijd nodig za hebben om het toestel terug te brengen in de normale toestand.

• Wanner u merkt dat de prestaties van het product veranderen - dit duidt erop dat het toestel moet worden nagezien.

Controller of er niets mis is met de netstroomadapter of de stekker en steek cervolgens de stekker op de juiste manier in de waarvoord bestemde aansluiting van de netstroomadapter tot deze vastklikt. Zie voor nadere details Bevestigen van de stroomstekker op bladzijde 8.

Als eriets mis is met de netstroomadapter of de stekkerClient u wuchtbstbijzindererkende Pioneer service-centrum of dealer o reparatie te verzoeken.

• Hang het snoer van de netstroomadapter zich om uw nek. Dit kan leiden tot verstikking.
• Gebruik dit toestel in geen geval wanner er een munt, paperclip of ander metalen voorwerp tussen de netstroomadapter en de stekker zit. Dit kan leiden tot kortsluiting en tot elektrische schokken of brand.

Zorg ervoor dat er geen ruimte zitussen de netstroomadapter en het stopcontact wanneer u de netstroomadapter op het stopcontact aansluit. Een verkeerd contact of een munt, paperclip of ander meta- len voorwerp in deze tsussenruimte kan leiden tot kortsluiting en tot elektrische schokken of brand.

• De stroomstekker kan losraken van de netstroomadapter en in het stopcontact blijven zitten als er iemand struikelt over het stroom-snoer van de netstroomadapter, of als er ieits gegen de netstroom-adapter aan stoot. Verwijder in een dergelijk geval ommiddelijk de stekker uit het stopcontact, met droge handen natureurlijk, en houd hem vast op de manier zoals u kurz op de afbeelding hieronder, zonder enig metalen onderdeel aan te raken. Gebruik geen gereed-schap om de stekker te verwijdenen.

Niet aanraken.

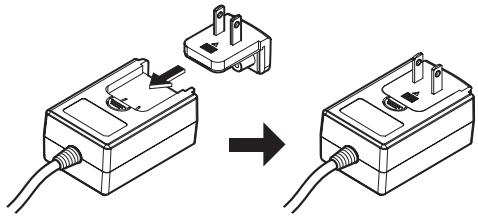

Bevestigen van de stroomstekker

Schuif de stroomstekker langus de geleiderails in de netstroomadapter Zoals u kurz zien op de afbeelding hieronder en druk hem vast tot u een klik hoor.

Verwijderen van de stroomstekker

Houd de [PUSH] knop op de netstroomadapter ingedrukt en schuif de stroomstekker van de netstroomadapter Zoals u kurz zien op de afbeelding hieronder om hem te verwijderen.

Wonneer de stroomstekker op de juiste manier is bevestigd, is er geen reden hem te verwijdenen.

Stroomstekker

Dit product worden geleverd met de soorten stroomstekkers die hieronder staan aufgebeeld. Gebruik de juiste stroomstekker voor het land of gebied waar u zich bevindt.

Type 1 (voor Europa)

Type 2 (voor het VK)

Bediening

Regelpanel

1 MASTER LEVEL instelling (bladzijde 10)

MIC/AUX-gedeelte

Dit gedeelte verzorgt het geluid van een microloon of van externe apparatuur (computers, draagbare audiospeler, tv's, synthesizers enz.) (bladzijde 12).

MIC, OFF, AUX 1, AUX 2, AUX 3 ingangskeuzeschakelaar
LEVEL-installing (MIC/AUX-gedeelte)
HI, LOW-installingen

Hoofdtelefoon-gedeelte

Het geluid dat binnekomt bij dit apparaat is te controlleren via een hoofdtelefoo (bladzijde 12).

5 CH-1, CH-2 knoppen (hoofdtelefoongedeelte)
6 MIXING-installing
LEVEL-installing (hoofdtelefoongedeelte)
8 PHONES-aansluiting

Mengpaneel-gedeelte

Twee stel audiosignalen können afzonderlijk worden bijgeregeld voor eenvoudig DJ-mingen (bladzijde 10).

9 CD, PHONO/LINE ingangskeuzeschakelaar
10 TRIM instelling
EQ (HI, MID, LOW) installing
12 Hoofdniveau-aanduiding
Kanaalniveau-aanduiding
14 Kanaal-fader
16 Crossfader-regelaar

Filtergedelte

16 SOUND COLOR FILTER-indicator
17 SOUND COLOR FILTER-installing

Fader-startgedeelte

18 CH-1, CH-2 knoppen (fader-startgedeelte)

Crossfader-gedeelte

19 THRU, 六 (crossfader-curveschakelaar)

Omtrent de aan/uit-schakelaar van dit apparatus

Voor inschakelen van de stroom

Zet de [ON/OFF] schakelaar op het中断paneel van dit toestel op [ON].

Hiermee worden dit toestel ingeschakeld (bladzijde 5).

Basisbediening (mengpanel-ei-gedeelte)

Geluid weergeven

Controller of dit apparaat aan behoren is aangesloten op een DJ-speler, enz. voordat u het geluid gaat weergeven. Nadere aanwijzingen voor het aansluiten vindt u onder Aansluiten van de in/uitgangsaansluitingen op bladzijde 6.

Stel de geluidssterkte van de luidsprekers met eigenversterking aangesloten op [MASTER 1] en [MASTER 2]-aansluitingen in op een geschiktiveau. Let op, want als het volume te hoog staat, zal het geluid met eeneerhoog volume worden geproduedd.

Nadere aanwijzingen voor het controlleren van het geluid vindt u onder Controlleren van de weergave via de hoofdtelefoon (hoofdtelefoon-gedeelte) op bladzijde 12.

Vooruitsturen van het geluid van kanaal 1 [CH-1]

Voor uitsturen van het geluid van kanaal 2 ([CH-2]) [2], volgt u de onderstaande aanwijzingen, maar verwangt u [CH-1] door [CH-2].

1 Stel de [CH-1] [CD, PHONO/LINE] ingangskeuzeschakelaar in.

Kies de ingangsbron van het [CH-1] kanaal voor de componenten die op dit apparaat zijn aangesloten.

• [CD]: Voor keuze van de DJ-speler die is aangesloten op de [CD]-aansluiting.
• [PHONO/LINE]: Selecteert het apparaat dat is aangesloten op de [PHONO/LINE]-aansluitingen.

2 Draai de [CH-1] [TRIM] knop 10aar rechts.

Regelt het niveau van de geluidssignalen die binnenkomen via de [CH-1]-aansluiting.

De [CH-1] kanaalniveau-aanduiding 18 Licht op wanner er geluidssigna- len goed doorkomen voor kanaal [CH-1].

Verstel de [TRIM]-installing zo, dat het de oranje indicator oplicht bij het luidste punt in het muziekstuk (een crescendo, enz.).

Let op dat de rode indicator nicht oplicht, anders kan er verrorming in het geluid optreden.

3 Beweeg de [CH-1] kanaalfader van u af. Hiermee regelt u het geluid dat worden weergegeven via de [CH-1]-aansluitingen.

4 Schakel de [THRU, 六 _ 六 ] (de crossfadercurveschakelaar) 19 om.

Hiermee wordt crossfader-curvekarakteristiek omgeschakeld. Zie Selecteren van de curvekarakteristieken van de crossfader (crossfader-gedeelte) op bladzijde 11 voor verdere informatie.

5 Verschuif de crossfader-regelaar 15.

Schakel over op het kanaal waarvan het geluid worden weergegeven door de luidsprekers.

• Linkerkant: Het geluid van [CH-1] worden weergegeven.
  Middenpositie: Het geluid van [CH-1] en [CH-2] worden samengevoegd en weergegeven.

• Rechterkant: Het geluid van [CH-2] worden weergegeven.

• Deze handling is nicht nodig als de [THRU, X, X] crossfader-curvekiezer in de [THRU] stand is gezet.

6 Draai de [MASTER LEVEL]-regelknop 1aar rechts.

Het geluid worden weergegeven via de luidsprekers

De hoofdiveau-aanduiding 12 in het bedieningspaneellicht op.

Verstel [MASTER LEVEL] zo, dat het het oranje indicator oplicht bij het luidste punt in het muziekstuk (een crescendo, enz.).

Let op dat de rode indicator nicht oplicht, anders kan er verrorming in het geluid optreden.

Bijregelen van de geluidskwaliteit

Draai aan de [CH-1] 1 of [CH-2] 2 EQ (HI, MID, LOW) regelaar 11.

Zie Specificaties op bladzijde 14 voor het bereik van het geluid dat kan worden bijgeregeld met elk van deze regelaars.

• Het geluid voor dat bereik kan ook hebelaal worden uitgeschakeld door de knop hebelaal maar links te draaien (isolatiefunctie).

Geluid mengen met de schuifregelaars

Stel dit apparaat van tevoren zo in dat het geluid van [CH-1] ① worden weergegeven via de luidsprekers. Nadere aanwijzingen voor het aanslui- ten vindt u onder Geluid weergeven op bladzijde 10.

Geluid meng met de kanaalregelaars

1 Zet de [THRU, 六 6] (de crossfader-curveschakelaar) 9 op [THRU].

2 Stel de [CH-2] [CD, PHONO/LINE] ingangskeuzeschakelaar in.

3 Draai de [CH-2] [TRIM] knop 10aar rechts.

4 Druk op de [CH-2]-toets 5 in het hoofdtelefoongedeelte.

Het geluid van [CH-2] is te horen via de hoofdtelefoon.

5 Draai aan de [MIXING]-installing 6.

Regel de monitorvolumebalans van het geluid dat worden geprodueerd via de [MASTER 1] of [MASTER 2] aansluitingen (het [CH-1] geluid) en het [CH-2] geluid.

6 Bedien de DJ-speler die is aangesloten op de [CH-2]-aansluitingen.

Bij het meeluisteren via de hoofdtelefoonkest u het tempo van het [CH-2]-muziekstuk bijregelen, zDat het gelijkloopt met het tempo van het [CH-1]-muziekstuk.

7 Terwijl u de [CH-2] ② kanaalschuifregelaar maarachten schuift, schuift u de [CH-1] ① kanaalschuifregelaar maar voren toe.

Luister naar het geluid dat wordt weergegeven via de luidspekers en gebruik de kanaalschuifgrelgaars om het geluid van [CH-1] geleidelijk te verwangen door het geluid van [CH-2].

Het geluidsmengen is voltooid wanner alleen het [CH-2]-geluid worden weergegeven via de luidsprekers.

Geluid meng met de crossfader-regelaar

1 Zet de [THRU, 六 7] (de crossfader-curveschakelaar) 9 op [× ] of [× ]

2 Regel nu [CH-2] 2.

Ga te werk volgens stappen 2 t/m 6 onder Geluid mensen met de kanaalregelaars op bladzijde 10.

3 Schuif de crossfader-regelaar 15 geleidelijk maar rechts.

Luisteraar het geluid dat wordt weergegeven via de luidsprekers en gebruik de crossfader-regelaar om het geluid van [CH-1] geleidelijk te verwangen door het geluid van [CH-2].

Het geluidsmengen is voltooid wanner alleen het [CH-2]-geluid worden weergegeven via de luidsprekers.

Gebruik van de filterfunctie (filter-gedeelte)

Elk kanaal is uitgerust met een SOUND COLOR FILTER-functionie waardoor filtreffecten können worden toegepast door eenvoudig een große regelaar te verdraien.

De hoge of lage tonen kuren worden verwijderd door de [SOUND COLOR FILTER] instelling 17 te verdraien.

Draai aan de [CH-1] 1 of [CH-2] 2

[Sound Color FILTER] regelaar 17.

Het effect worden toegepast op het geluid en de kleur van de indicator verandert.

Het effecttype en de indicatorkleur hangen af van de richting waarin de [FILTER] regelaar worden gedraaid, zoals u kunt zich in de tabel hieronder.

Draairichting	Beschrijving effect	Indicator
Links	Past een effect toe van hoge tonen die wegterven. (LPF: laag-doorlaatfilter)	Rood (knippert)
Midden	—	Oranje (brandt)
Rechts	Past een effect toe van lage tonen die wegterven. (HPF: hoog-doorlaatfilter)	Groen (knippert)

Geluid(AP)mengetdeSOUNDCOLOR FILTERregelaar

Stel dit apparaat van tevoren zo in dat het geluid van [CH-1] ① worden weergegeven via de luidsprekers. Nadere aanwijzingen voor het aanslui- ten vindt u onder Geluid weergeven op bladzijde 10.

Nadere aanwijzingen voor het controlleren van het geluid vindt u onder Controlleren van de weergave via de hoofdtelefoon (hoofdtelefoon-gedeelte) op bladzijde 12.

Ga te werk volgens stappen 2 t/m 6 onder Geluid mensen met de kanaalregelaars op bladzijde 10.

2 Draai de [CH-2] [SOUND COLOR FILTER] knop 17 helemaal maar rechts.

3 Beweeg de [CH-2] 2 kanaalfader 14 van u af.

4 Draai, verwijl u de [CH-1] [SOUND COLOR FILTER] regelaar vanaf het midden gegen de klok in draait, de [CH-2] [SOUND COLOR FILTER] regelaar aan het midden.

Bedien de [SOUND COLOR FILTER] instellenen 17 en verrang het [CH-1] en [CH-2] geluid verwijl u de geluidsweergave via de luidsprekers volgt.

Beweeg de [CH-1] kanaalfader 14aar de voorkant. Het geluidsmen-gen is voltooid wanner alleen het geluid van [CH-2] wordt weergegeven via de luidsprekers.

Selecteren van de curvekarakteristieken van de crossfader (crossfader-gedeelte)

• [THRU]: Kies deze stand wonneer u de crossfader nicht wilt gebruiken.
• [Kies]{: Kies]{: Kies} stand voor een geleidelijk stijgende curve.
• [A]: Kies deze stand voor een steilere curve. (Naarmate de crossfader verdier van de linker- ofrechterkant komt, worden ermeer geluid weergegeven aan de tegenovergestelde kant.

Starten van de weergave van een Pioneer DJ-speler met behulp van de schuifregelaar (fader-start)

Als u een Pioneer DJ-speler aansluit met een bedieningskabel (bijgeleverd bij de DJ-speler), kut u de weergave starten of andere functies van de DJ-speler bedieren met de fader van dit apparaat.

De fader-startfunctie is alleen te gebruiken bij aansluiting op een Pioneer DJ-speler.

Sluit vooraf dit apparaat aan op een Pioneer DJ-speler. Nadere aanwijzingen voor het aansluiten vindt u onder Aansluiten van de in/uitgangs-aansluitingen op bladzijde 6.

Beginnen met afspelen met de kanaal-schuifregelaars

1 Zet de [THRU, 六 6] (de crossfader-curveschakelaar) 19 op [THRU].
2 Druk op de [CH-1] of [CH-2] knop 18 in het faderstart-gedeelte.

Schakel de fader-startfunctie in.

3 Schuif de kanaalfader 14 helemaal maar voren.
4 Stel de cue in op de DJ-speler

De DJ-speler pauzeert de weergave bij het cue-punt.

5 Beweeg de kanaalfader 14 van u af.

Het afsplen begint op de DJ-speler.

• Wanner u de kanaal-fader terugzet in de oorspronkelijke stand, keert de speler onmiddelijk terug hier het erder ingestelde cue-punt, om waar de weergave te pauzeren (back-cue).

Beginnen met afspelen met de crossfader

1 Zet de [THRU, 六 6] (de crossfader-curveschakelaar) 9 op [× ] of [7]
2 Druk op de [CH-1] of [CH-2] knop 18 in het faderstart-gedeelte.

Schakel de fader-startfunctie in.

3 Verschuif de crossfader-regelaar 15.

Schuif de crossfader-regelaar maar de tegenovergestelde rand van het kanaal waar voor u de fader-startfunctie wilt gebruiken.

4 Stel de cue in op de DJ-speler

De DJ-speler pauzeert de weergave bij het cue-punt.

5 Verschuif de crossfader-regelaar 16.

Het afspelen begint op de DJ-speler.

• Wanner u de crossfader terugzet in de oorspronkelijke stand, keert de speler onmiddelijk terug maar het erder ingestelde cue-punt, om waar de weergave te pauzeren (back-cue).

Controleren van de weergave via de hoofdtelefoon (hoofdtelefoon-gedeelte)

1 Sluit een hoofdtelefoon aan op de [PHONES]-aansluiting.

Nadere aanwijzingen voor het aansluien vindt u onder Aansluien van de in/uitgangsaansluitingen op bladzijde 6.

2 Druk op de [CH-1] of [CH-2] knop 5 in het hoofdtelefoongedeelte.

Kies het kanaal dat u wilt beluisteren.

• [CH-1]: Het geluid van [CH-1] is te horen.

• [CH-2]: Het geluid van [CH-2] is te horen.

• Deze handeling is nicht nodig om het [MASTER 1] of [MASTER 2] (masterkanaal) geluid te volgen.

3 Draai aan de [MIXING]-installing 6.

• Wanner u de knop maar links draait: Het geluid van [CH-1] en [CH-2] gaat relatief luider klinken.
  Middenposition: Het volume van het [CH-1] en [CH-2] geluid klinkt opdezelfde sterkte als het [MASTER 1] en [MASTER 2] geluid.
  — Wonneer u de knop maar rechts draait: Het geluid van [MASTER 1] en [MASTER 2] gaat relatief luider klinken.

4 Draai de [LEVEL]-installing 7 in het hoofdtelefoongedeelte waar rechts.

Het geluid wordt weergegeven via de hoofdtelefoon.

• Wanner er nog een keer op de [CH-1] of [CH-2]-knop in het hoofdte-loofongedeelte worden gedrukt, worden het meeluistenen geannuleerd.
• [MASTER 1] en [MASTER 2] volgen kan nicht worden geannuleerd.

Gebruik van een microfoon of een extern apparaat (MIC/AUX-gedeelte)

1 Stel de [MIC, OFF, AUX 1, AUX 2, AUX 3] ingangskeuzeschakelaar in.

• [MIC]: De microfoon die is aangesloten op de [MIC]-aansluiting worden gekozen.
  [AUX1-3]: Selecteert de externe apparatuur die is aangesloten op de [AUX1-3]-aansluitingen.

2 Draai de [LEVEL]-knop 3 in het MIC/AUX-gedeelte maar rechts.

Het geluid van de microfoon of de externe bron worden via de luidsprekers weergegeven.

Bijregelen van de geluidskwaliteit

Draai aan knop [HI] of [LOW]-knop 4 in het MIC/AUX-gedeelte.

Zie Specificaties op bladzijde 14 voor het bereik van het geluid dat kan worden bijgeregeld met elk van deze regelaars.

Aanvullende informatie

Verhelpen van storingen

• Verkeerde bediedening kan vaak de oorzaak zichen van een schijnbare storing of foutieve werkig. Wanner u denkt dat er iota mis is met dit apparaat, contrôleert u eerst de onderstaande punten. Soms ligt de oorzaak van het probleem bij een ander apparaat. Controller aan ook de andere componenten en elektrische apparatuur die gebruikt worden. Als u het probleem aan de hand van de onderstaande controlepunten Niet kunt verhelpen, verzoekt u dan uw dichtstbijzende officiele Pioneer onderhoudsdienst of uw vakhandelaar om het apparaat te latent repareren.
• Dit apparaat kan soms Niet goed werkken vanwege staatische elektriciteit of andere externe invloeden. In dat geval kunt u de juiste werking herstellen door de stroom uit te schakenen, 1 minuut te wachtenden dan de stroom weer in te schakenen.

Probleem	Controle	Oplossing
De stroom worden nicht ingeschakeld.	Is de meegeleverde netstroomadapter correct aangesloten?	Sluit de meegeleverde netstroomadapter op de juiste manier aan op het stop-contact. (agina 6)
		Bevestig het snoer van de meegeleverde netstroomadapter op de juiste manier aan de snoerhaak van dit toestel. (agina 6)
	Staat de [ON/OFF]-schakelaar voor de stroomvoorziening op [ON]?	Zet de [ON/OFF] schakelaar voor de stroomvoorziening op [ON]. (agina 9)
Er klinkt Niet of nauwelijks geluid.	Staat de [CD, PHONO/LINE] ingangskeuzeschake-laar in de juiste stand?	Schakel de [CD, PHONO/LINE]-ingskueschakelaar om en schakel de ingangsbron voor het kanaal om. (agina 10)
	Staat de [PHONO/LINE]-keuzeschakelaar op het中断paneel van dit toestel in de juiste stand?	Zet de aansluiting op de juiste stand met de [PHONO/LINE]-keuzeschakelaar op het中断paneel van dit toestel. (agina 5)
	Staan de [TRIM], [kanaal-schuifregelaar], [crossfa-der] en [MASTER LEVEL]-regelaars juist ingesteld?	Zet de [TRIM], [kanaalschuifregelaar], [crossfader] en [MASTER LEVEL]-regelaar in de juiste stand. (agina 10)
	Zijn de aangesloten luidsprekers met eigentversterking enz. juist ingesteld?	Stel de externe geluidsbronkeuze, de geluidssterkte e.d. op de luidsprekers met eigentversterking correct in.
	Zijn de aansluitsnoeren goed aangesloten?	Zorg dat de aansluitsnoeren juist+zijn aangesloten. (agina 6)
	Zijn de aansluitbussen en de stekkers vuil?	Maak de aansluitbussen en de stekkers schoon voordat u aansluitingen gaat maken.
Vervorming in het geluid.	Staat [MASTER LEVEL] in de juiste stand?	Verstel [MASTER LEVEL] zo dat de oranje indicator van de masterniveau-aandui-ding alleen bij het piekniveau oplicht. (agina 10)
	Staat [TRIM] in de juiste stand?	Verstel [TRIM] zo dat de oranje indicator van de kanaalniveau-aanduiding alleen bij het piekniveau oplicht. (agina 10)
De crossfader werkdt Niet.	Staat de [THRU, X, X] crossfader-curvekiezer ingesteld op [THRU]?	Zet de [THRU, X, X] crossfader-curveschakelaar in een andere stand dan [THRU]. (agina 10)
Het starten van de DJ-spaler via de fader lukt Niet.	Staat de [CH-1] of [CH-2]-knop in het faderstart-gedeelte uit?	Zet de [CH-1] of [CH-2]-knop in het faderstartgedeelte aan. (bladzijde 11)
	Is het bedieningsssnoer� haaren behoren aangesloten?	Sluit dit aparaat aan op uw DJ-speler met een bedieningsssnoer. (agina 6)
	Zijn de audiosnoeren goed aangesloten?	Sluit dit aparaat aan op de audio-uitgangsaansluiting van een DJ-speler met een audiokabel. (agina 6)
Geluid wordt verromd runawayer een analoge spelere wordt aangesloten op de [PHONO/LINE]-aansluitingen van dit toestel.	Heeft u een analoge spelere aangesloten met een ingebouwde phono-equalizer?	Als de analoge spelere is utgerust met een ingebouwde phono-equalizer, moet u deze verbinden met de [CD] aansluitingen. (agina 6)
		Als de analoge spelere met ingebouwde phono-equalizer een PHONO/LINE keuzeschakelaar heeft, moet u deze op PHONO zetten.
Het is ook möglichd dat de indicator voor het kanaalniveau net veranderd, ook Niet runawayer aan [TRIM] worden gedraaid.	Is er een audio-interface voor computers aangeslo-tenCUSden de analoge spelere en dit toestel?	Als de computer audio-interface een utgangsgsnaal op lijniveau produeert, moet u deze verbinden met de [CD] aansluitingen. (agina 6)
		Als de analoge spelere een PHONO/LINE keuzeschakelaar heeft, moet u deze op PHONO zetten.

Blokschema

Over handelsmerken en gedeponeerde handelsmerken

• Pioneer is een gedeponeerd handelsmerk van PIONEER CORPORATION.
• De hierin vermelde namen van bedrijven en hun producten zijn de handelsmerken van hun respectieve eigenaars.
• Bij het afspelen van muziek op dit apparaat verzoeken wij u vriendelijk om rekening te houden met de geldende autoursrechten.

Specifications

Netstroomadapter

Stroomvoorziening. 100 V tot 240 V wisselstroom, 50 Hz/60 Hz
Opgegeben stroomsterkte 800 mA
Opgegeven uitgangsvermogen. 5Vgelijkstroom,3A

Algemeen - Hoofdtoestel

Gewicht hoofdapparaat 3,1 kg
Buitenafmetingen. 240 mm (B) × 107,7 mm (H) × 300,2 mm (D)
Toegestane bedrijfstemperatuur. +5^ tot +35^
Toegestane luchtvochtigheid. 5 % tot 85 % (zonder condensatie)

Audiogedeelte

Bemonsteringswaarde 48 kHz

A/D-, D/A-omzetter 24 bits

Frequentiekarakteristiek

CD/LINE/AUX/MIC 20 Hz tot 20 kHz

Signaal/ruisverhouding (nominaal uitgangsvermogen)

CD 91 dB
LINE 91 dB
PHONO 86 dB
MIC 80 dB

Totale harmonische verrorming (CD - MASTER 1)............0,007 %

Standaard ingansniveau / Ingangsimpedantie

CD. -12 dBu/10 kΩ
LINE -12 dBu/47 kΩ
PHONO. -48 dBu/47 kΩ
MIC -52 dBu/10 kΩ
AUX 1. -12 dBu/10 kΩ
AUX 2,3. -12 dBu/10 kΩ

Standaard uitgangsnavou / Belastingsimpedantie / Uitgangsimpedantie

MASTER 1. +6dBu / 10k /330
MASTER 2. +2dBu / 10k /1k
PHONES +2 dBu/32 Ω/33 Ω

Nominaaluitgangsnavau/Belastingsimpedantie

MASTER 1. +22dBu / 10k

MASTER 2. +18dBu / 10k

Overspraat (CD) 74 dB

Kanaalequalizerkarakteristiek

HI .-to+9 dB (13 kHz)
MID. -to+9 dB (1 kHz)
LOW -to+9 dB (70 kHz)

MIC/AUX equalizer-karakteristik

HI .-12 dB tot +12 dB (10 kHz)
LOW -12 dB tot + 12 dB (100 Hz)

In/uitgangsaansluitingen

CD ingangsaansluiting

Tulpstekkerbussen. 2st.

PHONO/LINE ingangsaansluitingen

Tulpstekkerbussen. 2 st.

MIC ingangsaansluiting

Klinkstekkerbus (6,3 mm) 1 st.

AUX-ingangsaansluiting

Tulpstekkerbussen 2st.
Mini-klinkstekkerbus (0 3,5 mm) 1 st.

MASTER-uitgangsaansluiting

Tulpstekkerbussen. 1 set

BALANCED OUTPUT-uitgangsaansluiting

XLR-aansluiting 1 stk.

PHONES-uitgangsaansluiting

Stereo-klinkstekkerbus ( 6,3mm) 1 st.

CONTROL-aansluiting

Mini-klinkstekkerbus (Ø 3,5 mm) 2 st.

• De technische gegevens en het ontwerp van dit product konnen vanwege voortgaande verbetering zonder voorafgaande kennisgeving worden gewijzigd.
  © 2011 PIONEER CORPORATION. Alle rechten voorbehonden.
