GEBRUIKSAANWIJZING PDA-V100HD PIONEER

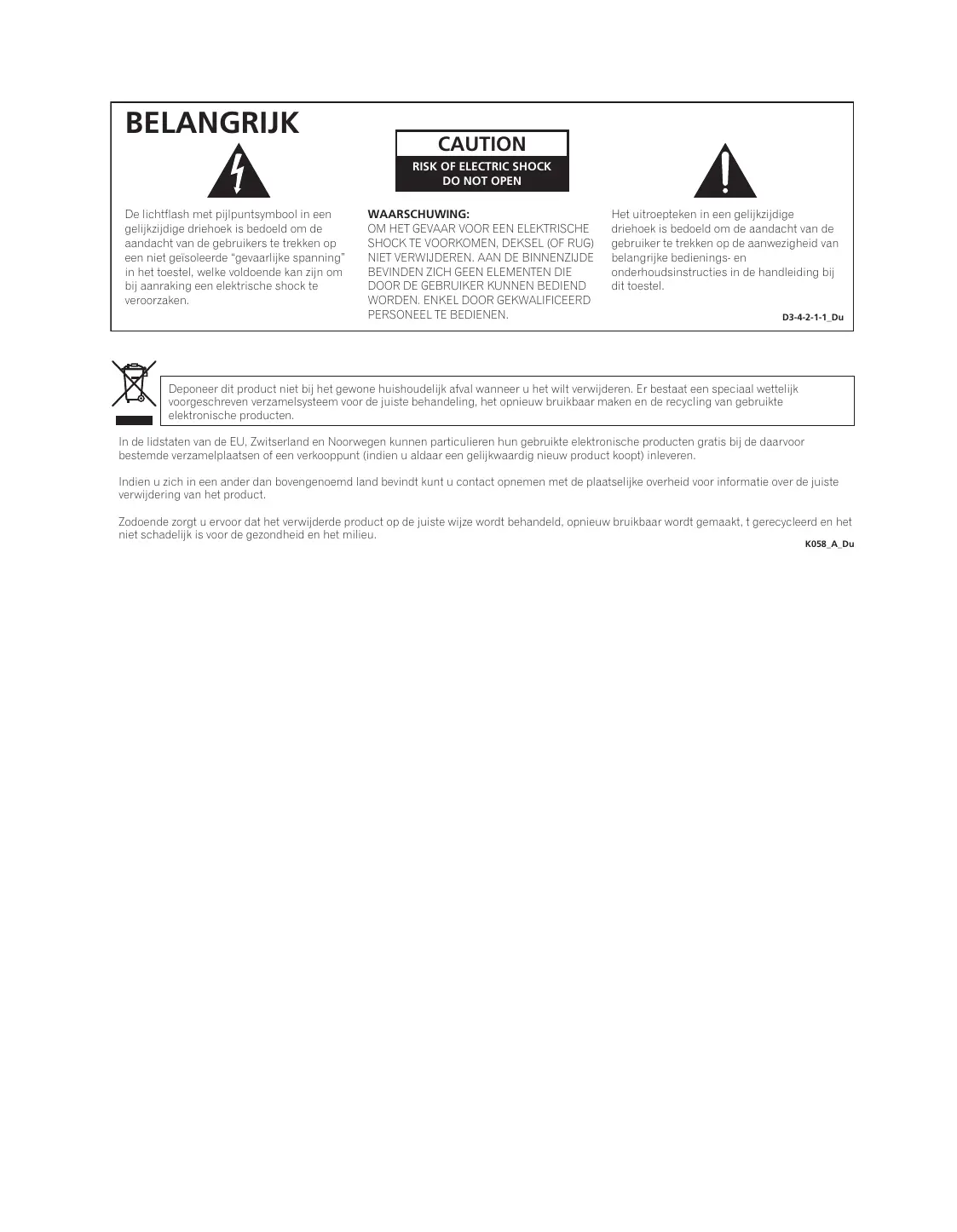

Delichtflash met pijlpuntsymbool in eengelijzkijdige driehoek is bedoeld om deaandacht van de gekruikers te trekken opeen Niet geisoleerde "gevaarlijke spanning"in het toestel, welke voldoende kan zichon om bij aanraking een elektrische shock teveroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijzkijdige
driehoek is bedoeld om de aanacht van de
gebruiker te trekken op de aanwezigheid van
belangrijke bedienings- en
onderhoudsinstructies in de handleiding bij
dit toestel.

D3-4-2-1-1_Du

Deponeer dit product Niet bij het gewone huishoudelijk aval wonneur u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschren verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen konnen particulieren hun gebruekte elektronische producten Gratis bij de waarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig十几年 wud product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindtkestu contact opnemen met deplaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het nicht schadelijk is voor de gezondheid en het milieu.

K058_A_Du

LET OP

De schakelaar van dit apparaat koppelt het apparaat Niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog eenkleine hoeveelheid stroom blijf lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodenig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaal. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanner u het apparaat langere tijd Niet denkt te gebruiken (bijv. wanner u opvakantie gaat). D3-4-2-2-a_A_Du

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brande of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3 A Du

Dit product voldoet aan de eisen van de Laagspanningsrichtlijn 2006/95/EG en de EMC Richtlijn 2004/108/EG.

WAARSCHUWING

Dit apparaat is uitergerust met een drie-draden (geaarde) stekker – de stekker heeft dus een derde pen (aardpen). Deze stekker past alleen in een geaard stopcontact. Als u de stekker Niet in het stopcontact Aunt steken, moet u contact opnemen met een bevoegde elektricien om het stopcontact te lately verrangen door een geaard stopcontact. Verwijder nooit de aardbeveiliging van de stekker.

D3-4-2-1-6_A_Du

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op deplaats van gebruik: +0^ tot +40^ (+32^ tot +104^) ,minder dan 85% RH (ventilatieoppeningen Niet afgedekt)
Zet het apparaat net op een slechtGeVentileerde plaats en stel het apparaat ook net bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c_A_Du

Bij dit product�zijn batterijen geleverd.
Wanner deze leeg�zijn, moet u ze nicht weggooien maar inleveren als KCA.

D3-4-2-4-2_Du

Op diverse labels op dit product=kunt u de volgende symbolen aantreffen. Deze attenderen de gebruikers en eventuele reparateurs van dit product op möglich gevaarlijke omstandigheden.

WAARSCHUWING

Dit symbol duidt een gevaar of onveilighe handling aan die kan leiden tot persoonlijk letsel of zaakschade.

LET OP

Dit symbol duidt een gevaar of onveilighe handling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A_Du

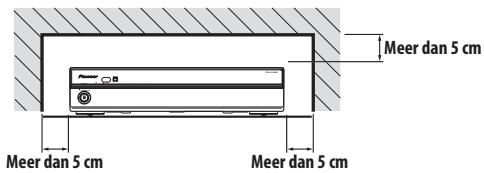

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparaat op dat er voldoende vrije ruimte rondon het apparaat is om een goede doorstroming van lucht te waarborgen. Zie bladzijde 12 voor de minimaal vereiste ruimte.

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat� aangebracht voor de ventilatie, zodate een betrouwbare werkig van het apparaat worden verkreten en oververhitting worden voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openings nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.

STANDBY/ON toets

STANDBY: Wonneer het toestel uit (standby) staat, worden de stroomvoorziening onderbroken en kan het toestel Niet gebruikt worden.

STANDBY indicator: Als de STANDBY indicator rood oplicht, staat het apparaat in de ruststand (standby).

Spanningsindicator: Als de spanningsindicator blauw oplicht, is het apparaat ingeschakeld.

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze handleiding zorgvuldig door zodat u weet hoe u het apparaat moet bedieren. Bewaar de handleiding na het doorlezen op een veilige plaats zodat u er later nog eens iets in kunt opzoeken.

In sommige landen of gebieden kan de vorm van de stekker of het stopcontact afwijken van de afbeeldingen in deze handleiding. De manier waarop het apparaat worden aangesloten en bediend isECHTER hetzelfde.

Inhoudsopgave

01 Belangrijke informatie voor de gebruiker 5
02 Veiligheidsvoorzogen 6
03 Kenmerken 7
04 Bijgeleverde accessoires. 8
05 Benaming van de onderdelen 9
Voorkant 9
Achterkant. 10
Afstandsbediening. 11
06 Voorbereiding 12
Opstelling van het apparatusat 12
Gereedmaken van de afstandsbediening 12

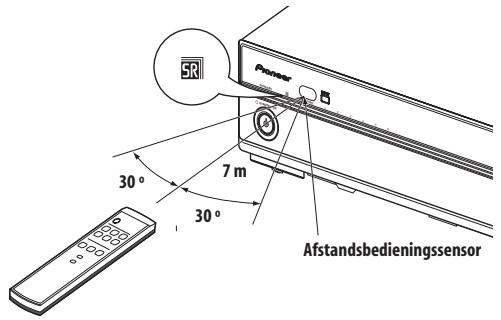

Bedieningsbereik van de afstandsbediening 13
07 Gebruik van het apparaat 14

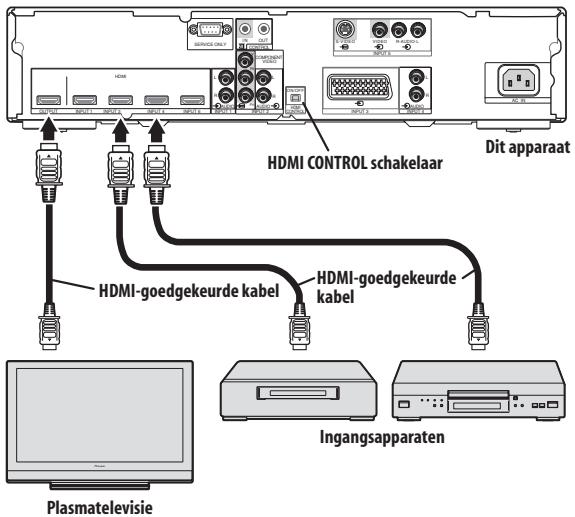

Het apparaat op een Pioneer plasmatelevisie aansluiten (zie hoofdstuk 8) 16
Het apparaat op andere televisies aansluiten (zie hoofdstuk 9) 16
08 Gebruik van het apparaat met een Pioneer plasmatelevisie 17
09 Gebruik van het apparaat met andere televisies 18

10 Geavanceerde functies 19
Aansluiten van de bedieningssignaalkabels. 19
Veranderen van de instelleningen 20

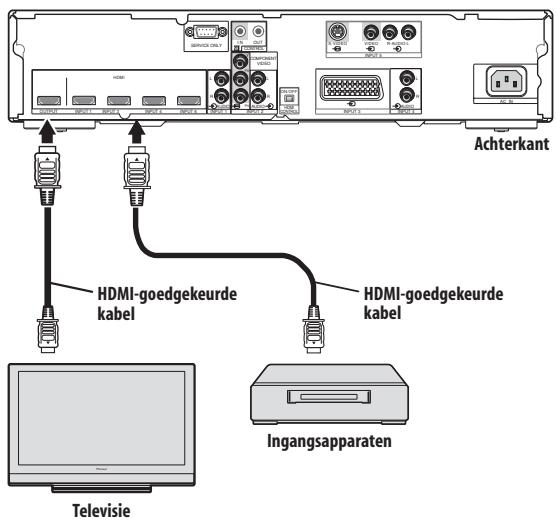

11 Gebruik met andere apparaten 22
Aansluiten van een tevisie 22
Aansluiten van de ingangsapparaten. 22
Gebruik van de HDMI-ingang 23
Aansluiten van een HDMI-geschikt apparatus 23
Meer over HDMI. 23
Aansluiten van een apparaat uitgerust met een SCART-aansluiting. 24
Aansluiten van een apparaat uitgerust met componentaansluitingen 24
12 Aanvullende informatie. 25
Problemen oplossen 25

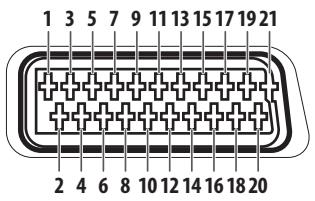

Toewijzing van de SCART-pennen 27
Technische gegevens 28
Werking van de indicators van het apparatus 29

Hoofdstuk 1

Belangrijke informatatie voor de gebruiker

Om een optimale prestatie van dit apparaat te verkrijgen, raden wij u aan de onderstaande informatie zorgvuldig door te lezen.

Plak geen labels, stickers of plakband op het product.

Hierdoor kan de behuizing verkleuren of aangetast worden.

Wanner u het product genuimeijd Niet denkt te gebruiken

Wanner u het product gereuimeijd Niet gebruikt,\ kunnen de prestaties ervan achechteruit gaan. Zet het\ product waarom regelmatig aan en gebruik het.

Condens

Wanneer het product snel van een koude maar een warmerpeplaats worden gebracht, of wonneer bijvoorbeeld op een winterochtend de verwarming aan worden gezet, kan er condensvorming optreden op of binnenin het product. In geval van condensvorming mag u het product Niet aanzetten, maar moet u wachten tot de condens verdwenen is. Als u het product gebruikt terwijl er condens in is,+kunnen er storingen optreden.

Schoonmaken van de behuizing

Maak de behuizing van het product schoon door deze voorzichtig af te vegen met een zachte, schone doek (bijv. katoen of flanel). Als u een harde of vuile doek gebruikt of te hard wrijft,(Intt u krassen maken op de buitenkant van de behuizing.

De behuizing van het product bestaat grotendeels uit plastic. Gebruik geen chemische middelen zoals benzeen of witte spiritus om de behuizing schoon te makeen. Gebruik van chemische middelen kan de behuizing of de coating aantasten.

Stel het product Niet bloot aan agressieve gassen of vloeistoffen zoals pesticiden. Zorg dat het product Niet voor langereijd in contact is met dingen van rubber of vinyl. De weekmaker in deze materialen kan de behuizing of de coating aantasten.

Als u de buitenkant van de behuizing met een natte doek schoonmaakt,+kunnen er druppels in het product terechtkomen en storingenveroorzaken.

Hoofdstuk 2

Veiligheidsvoorzorgen

Elektriciteit kan vele nuttige functies verrullen, maar kan tevenslichamelijk letsel en zaakschade veroorzaken indien het verkeerd worden gebruikt. Bij het ontwerpen en vervaardigen van dit product stond verteilheid centraal. Onjuist gebruik kanchalter een elektrische schok en/of brand veroorzaken. Om risico's te voorkomen, moet u de volgende aanwijzingen in acht nemen bij de installmentie, het gebruik en het schoonmaken van het product. Voor uw eigen verteilheid en een lange levensduur van het product dient u de onderstaande voorzorgsmaatregelen zorgvuldig door te lezen voordat u het product in gebruik neemt.

1. Lees de handleiding - Lees alle bedieningsinstrumenties voordat u het product in gebruik neemt en zorg dat u de instructtries ook begrijpt.
2. Bewaar de handleiding op een veiligeplaats - Bewaar deze aanwijzingen voor de veiligheid en bediening goed voor het geval u deze in de toekomst nogmaals nodig hebt.
3. Neem alle waarschuwingen in acheit - U要去 alle waarschuwingen op het product en in de handleiding in ache tnen.
4. Volg alle instructies op - Alle bedieningsinstructies要去en worden opgevolgd.
5. Schoonmaken - Trek de stekker van het netsnoer uit het stopcontact voordat u begint met schoonmaken van het product. Gebruik de bijgeleverde reinigingsdoek of een andere zachte doek (bijv. katoen of flanel) om het product schoon te make, Gebruik geen vloeibare reinigingsmiddelen of sprays.
6. Hulpstukken - Gebruik geen hulpstukken die nicht door de fabrikant worden aanbevolen. Het gebruik van verkeerde hulpstukken kan resulteren in ongelukken.
7. Water en vocht - Gebruik het product Niet in de buurt van water, bijv. in de buurt van een bad, wastafel, aanrecht, wasmachine of zwembad, of in een vochtige kelder.
8. Standaard - Zet het product Niet op een wankel rek, standaard, statief of tafel. Wanner het product op een onstabiele ondergrond staat, kan het omvallen en ernstig letsel veroorzaken, en kan het product zich ook zwaar worden beschadigd. Gebruik uitsluiertend een rek, standaard, statief, steunbeugel of tafel die door de fabrikant worden aanbevolen of die bij dit product wordt verkocht. Volg voor montage aan een wand algijd zorgvuldig de instructies van de fabrikant op. Gebruik ook uitsluiertend het montagemateriaal dat door de fabrikant worden aanbevolen.
9. Als het product op een verplaatsbaar rek is gezet, dient dit voorlichtig te worden verplaatst. Het product zou kuren vallen door te snel stoppen, te wild verplaatsen of rijden over een ontgelijke voer.

1. Ventilatie - In de behuizing van het product zitten rooversen en openingsen die dieren voor de ventilatie. Zorg dat deze rooversen en openingsen Niet worden geblokkeerd,要去 een slechte doorstroming van lucht kan leiden tot oververhitting en/of een kortere levensduur van het product. Zet het product nicht op een

bed, bank, dik vloerkleed e.d. want hierdoor kuren de ventilatieopeningen worden geblokkeerd. Dit product is nicht ontworpen inoorbow; PLAats het product net日在 een afgesloten ruimte zoals een boekenkast of rek, behalve wanneer een goede ventilatie gewaarborgd worden en alle instructucts van de fabrikant worden opgevolgd.

1. Stroomvoorziening - Dit product mag uitsluitend op een stroombron worden gebruikt die overeenkomt met de eisen zoals vermeld op het plaatje met de specifications. Raadpleeg uw leverancier of het plaatselijke elektriciteitsbedrij indien u网点zerk bent van het type stroomvoorziening in uw huis.
2. Wees voorzichtig met het netsnoer - Leg netsnoeren zodiacig dat er niert zomaar iemand op gaat staan en zorg ervoor dat de snoeren Niet door een voorwerp worden platgedrukt. Let hier vooral goed op bij de stekkers en waar het snoer op het product is aangesloten.
3. Overbelasting - Zorg ervoor dat de stopcontacten of eventuele verlengsnoeren Niet overbelast worden. Overbelasting kan resultieren in brande of elektrische schokken.
4. Binnendringen van voorwerpen en vloeistoffen - Steek nooit een voorwerp via de roosters of openingen in de behuizing van het product. Het voorwerp kan een onderdeel raken dat onder hoogspanning staat en een elektrische schok en/of kortsluitingveroorzaken. Let er om bezelfde reden ook op dat er nooit water of andere vloeistoffen op het product worden germorst.
5. Onderhoud - Probeer nooit zich onderhoudswerkzaamheden aan het product uit te voeren. Bij verwijderen van de behuizing kunt u worden blootgesteld aan hoogspanninger en andere gezaven. Laat alle onderhoudswerkzaamheden over aan deskundig onderhoudspersoneel.
6. Reparaties - Bij de volgende omstandigheden moet u de stekker uit het stopcontact trekken en het product door deskundig onderhoudspersoneel latent repareren.

a. Als het netsnoer of de stekker is beschadigd.
b. Als er vloeistof een voorwerp in het producterecht is gekommen of erop geallen is.
c. Als het product blootgesteld is aan regen of water.
d. Als het product Niet maar behoren functioneert zoals beschreiben in de handleiding.

Gebruik alleen de bedieningsorganen die in de handleiding worden aangegeven. Bij een onjuiste instelling van andere bedieningsorganen dan aangegeven in de handleiding kan het product mogelijk beschadigd raken, hetgeen reparatie door deskundig onderhoudspersoneel kan vereisen.

e. Als het product is gevallen of beschadigd.

f. Als het product duidelijk Nietaar behoren functioneert. Wonneer u merkt dat het product Nietaar behoren functioneert, kan dit er opwijzen dat er onderhoud of reparatie nodig is.

1. Vervangingsonderdelen - Wanner er onderdelen verrangen要去en worden, zorg er dan voor dat het onderhoudspersoneeluitsluitend onderdelen gebruikt die door de fabrikant worden aanbevolen of die bezelfde specificatien en prestaties hebben als de originele onderdelen. Gebruik van andere onderdelen kan brand, elektrische schokken en/of andere problemenveroorzaken.
2. Veiligheidscontrole - Vraag het onderhoudspersoneel om na de onderhods- of reparatiewerkzaamheden een veiligheidscontrole uit te voeren, zodat u zeker weet dat het product jeust en veilig functioneert.
3. Warmtebronnen - Houd het product UIT de buurt van warmtebronnen zoals verwarmingsradiators, haarden, kachels en andere toestellen die warmte afgeven (inclusief versterkers).

Hoofdstuk 3 Kenmerken

1 Eenvoudige aansluiting

De aansluiting op een Pioneer plasmatelevisie gebeurt via een enkele HDMI-kabel.

U hoeft nicht talloze kabels vanaf de ingangsapparatuur op de plasmatelevisie aan te sluiten.

Zelfs wanner de plasmatelevisie aan de wand is gemonteerd, hoeft er slechts een enkele HDMI-kabel door de wand te worden geleid (wanner er geen computer is aangesloten).

Vele möglichkheden bij het verwangen of toevoegen van neue ingangsapparatuur, zichs wanner de plasmatelevisie aan de wand gemonteerd is.

2 PDP-gekoppelde bediening*

Wanneer de HDMI regeling worden gebruikt om de bediening van dit apparaat en een plasmatelevisie te koppelen, kan dit apparaat met de afstandsbediening van de plasmatelevisie worden bediend.

• Het in/uitschakelen van dit apparaat kan gekoppeld worden aan het in/uitschakelen van de plasmatelevisie.
  (Voor gebruik van gekoppeld uitschakelen要去 de uitschakelregeling van de plasmatelevisie geactiveerd worden.)
• De afstandsbediening van de plasmatelevisie kan gebruikt worden voor het veranderen van de ingangsfunctie op dit apparaat.
• Wonneer het onderdeel HDMI regeling op AAN staat / wonneer een ondersteunde plasmatelevisie worden gebruikt (zie de hierna volgende tabel).

3 Ondersteuning voor de beeldkwaliteitregeling van de plasmatelevisie *

Wanneer de HDMI regeling is geactiveerd voor gekoppelde bediening van dit apparaat en de plasmatelevisie,(Intu de ingangen van dit apparaat op bezelfde beeldkwaliteit-instellenen zetten als de plasmatelevisie.

• Wonneer het onderdeel HDMI regeling op AAN staat / wonneer een ondersteunde plasmatelevisie worden gebruikt (zie de hierna volgende tabel).

4 Analog-naar-HDMI omzetting en opwaarderen aan 576p/720p/1080i

Analoge videosignalen (composiet/S-video/ component) van andere videoapparatuur können worden omgezet maar digitale signalen en uitgevoerd via HDMI.

Analoge signalen können omgezet worden (omhoog/ omlaag) maar 576p, 720p of 1080i.

De videoschakelingen zijn uitgerust met een Faroudja schakeling voor hoge beeldkwaliteit (DCDi) voor het onderdrukken van trapvormige artefacts ("rafels") die ontstaan tijdens IP-omzetting, waardoor een gelijkmatiger en natuurlijker beeld worden verkreten.

Ondersteunde plasmatelevisies

PDP-5080XA/PDP-4280XA

PDP-5080XD/PDP-4280XD

PDP-SX5080D/PDP-SX4280D

PDP-LX5080D/PDP-LX6080D

PDP-508XD/PDP-428XD

PDP-LX508D/PDP-LX608D

Hoofdstuk 4

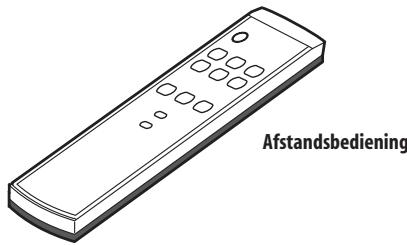

Bijgeleverde accessoires

Controleer of alle hier genoemde accessoires indediaad aanwezig zich in de doos.

AA-formaat batterijen x 2 (voordafstandsbediening)

Netsnoer

Er worden alleen een netsnoor geleverd dat geschikt is voor gebruik in het land waarin het apparaat worden gekocht:

Voor Europa, behalve Groot-Brittanniè en de Republiek Irland

Voor Groot-Brittanniè en de Pubrlikier Ierland

Hoofdstuk 5

Benaming van de onderdelen

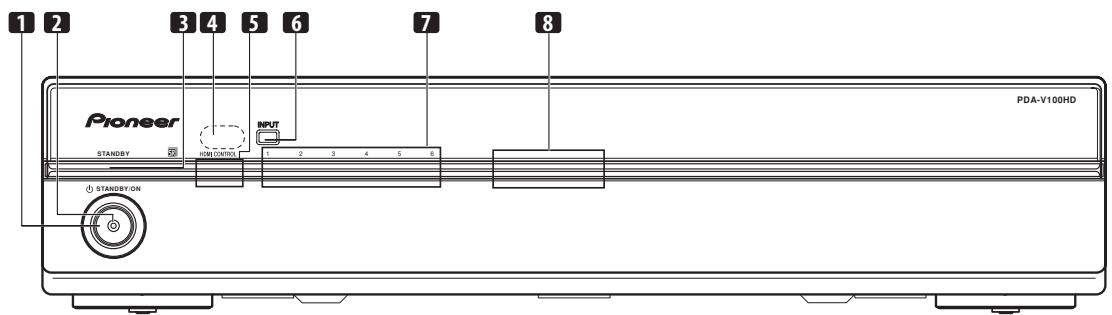

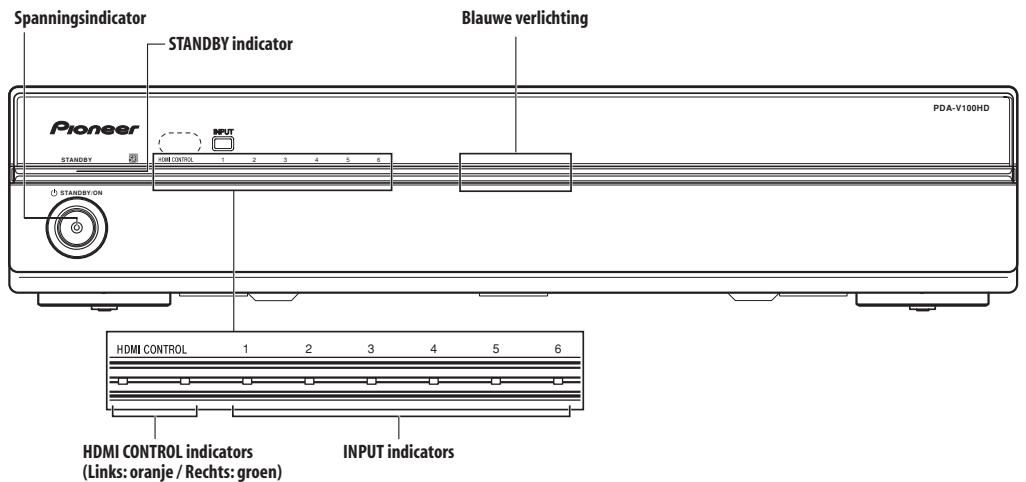

Voorkant

1 STANDBY/ON toets

Druk op deze toets om het apparaat in te schakelen of in de ruststand (standby) te zetten.

2 Spanningsindicator (blauw)

Licht blauw op wanner het apparaat is ingeschakeld.

3 STANDBY indicator (rood)

Licht rood op wanner het apparaat in de ruststand (standby) staat.

4 Afstandsbedieningssensor

Richt de afstandsbediening maar deze sensor wanneer u het apparaat wilt bedieren.

5 HDMI CONTROL indicators

(Links: orang/ Rechts: groen)

Wanneer het apparaat op een plasmatelevisie is aangesloten, lichten deze indicators bij de volgende omstandigheden op:

a. PDP combinatiemodus:

De groene indicatorlicht op wanner de HDMI

CONTROL schakelaar op ON staat en de plasmatelevisie die op het apparatus is aangesloten met de afstandsbediening van dit apparatus kan worden bediend. (Zie blz. 10.)

b. Onafhankelijk 1 modus:

De orangje indicator Licht op wanner de HDMI

CONTROL schakelaar op ON staat. (Zie blz. 10.)

c. Onafhankelijk 2 modus:

Erlicht geen indicator op wanner de HDMI

CONTROL schakelaar op OFF staat. (Zie blz. 10.)

6 INPUT toets

Gebruik.Deze toets om de INPUT 1 t/m INPUT 6 ingangsbronnen te kiezen.

7 Ingangsindicators

Deze indicators gegen de gekozen ingangsbron en de ingestelde modus aan.

8 Blauweverlichting

Licht blauw op wanseer het apparaat is ingeschakeld. Knippert blauw wanseer de instellingenmodus is geactiveerd.

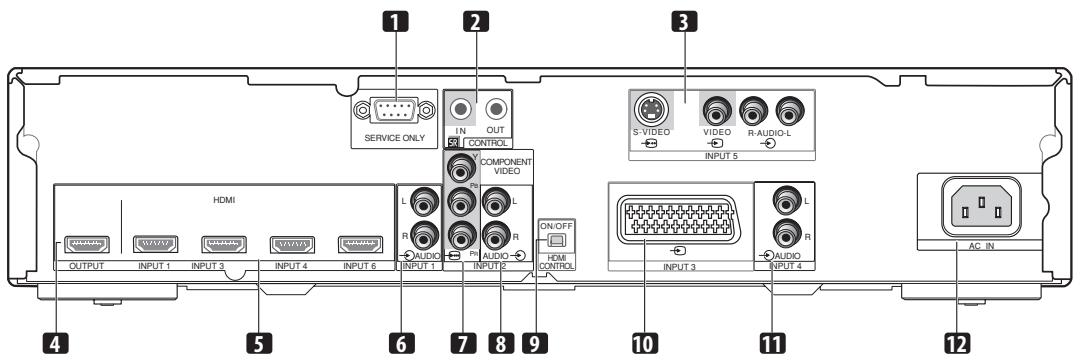

Achterkant

1 Aansluiting voor fabrieksinstelleningen

Hierop mag niets worden aangesloten.

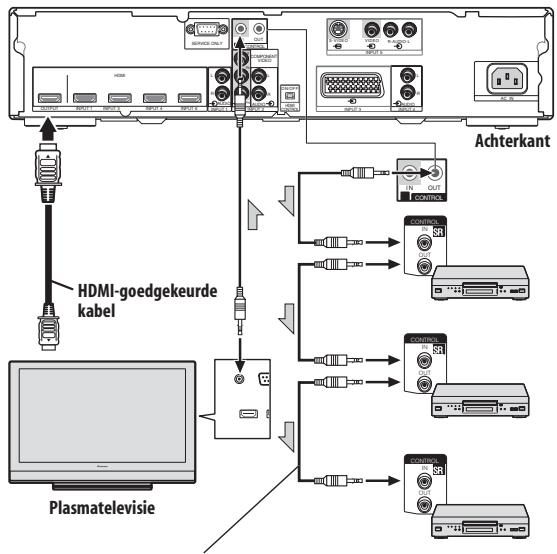

2 CONTROL IN/OUT aansluitingen

Verbind deze aansluitingen met Pioneer apparaten die voorzien zijn van het SR symbol.

3 INPUT 5 aansluitingen (S-VIDEO,VIDEO,AUDIO)

Verbind deze aansluitingen met de
uitgangsaansluitingen van apparaten zoals Blu-ray disc
(BD) spelers, DVD-spelers, DVD-recorders, settopbox
(STB), videorecorders, spelconsoles, camcorders enz.

4 OUTPUT aansluiting (HDMI)

Verbind ze aansluiting met de HDMI-aansluiting van een television die HDMI (High-Definition Multimedia Interface) ondersteunt.

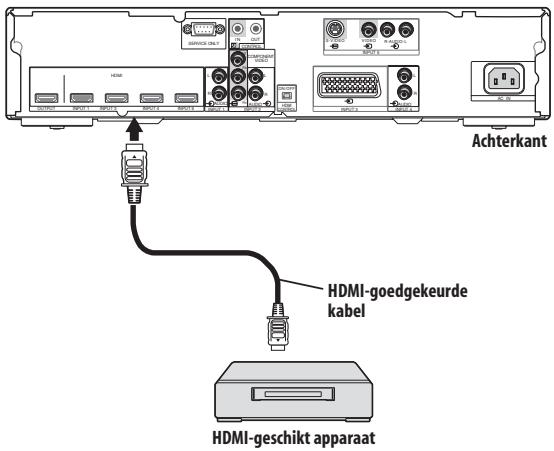

5 INPUT 1, INPUT 3, INPUT 4, INPUT 6 aansluitingen (HDMI)

Verbind deutsche aansluitingen met de HDMI-aansluiting van apparaten die HDMI (High-Definition Multimedia Interface) ondersteunen, zoals BD-spelers, DVD-recorders enz.

6 INPUT 1 aansluitingen (AUDIO)

Verbind deze aansluitingen met de analoge audioiuitgangsaansluitingen van een apparaat.

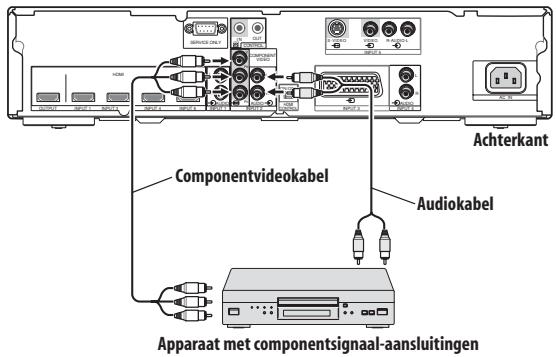

7 INPUT 2 aansluitingen (COMPONENT VIDEO: Y, PB, PR)

Verbind deze aansluitingen met de juiste
uitgangsaansluitingen van een BD-speler, DVD-speler, DVD-recorder enz.

8 INPUT 2 aansluitingen (AUDIO)

Verbind deze aansluitingen met de audio-uitgangsaansluitingen van een BD-speler, DVD-speler, DVD-recorder enz.

9 HDMI CONTROL schakelaar

Zet deze schakelaar op ON wonneer het apparaat op een Pioneer plasmatelevisie is aangesloten; zet de schakelaar op OFF wonneer het apparaat op een tevisie van een andere fabrikant is aangesloten.

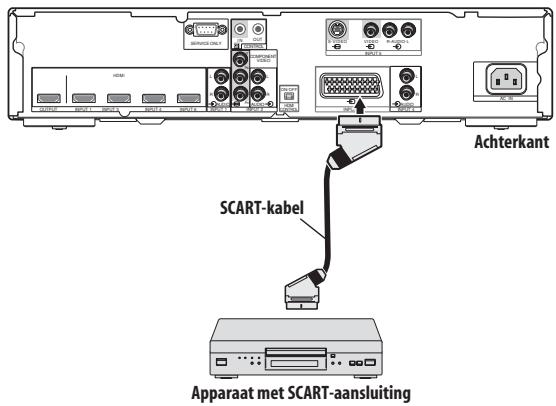

10 INPUT 3 aansluiting (SCART)

Verbind deze aansluiting met de juiste
uitgangsaansluiting van een BD-speler, DVD-speler, DVD-recorder enz.

11 INPUT 4 aansluitingen (AUDIO)

Verbind deze aansluitingen met de analoge audiouitgangsaansluitingen van een apparatus.

12 AC IN

Sluit het ene uiteinde van het bijgeleverde netsnoer op deze aansluiting aan en stek de stekker aan het andere uiteinde in een stopcontact.

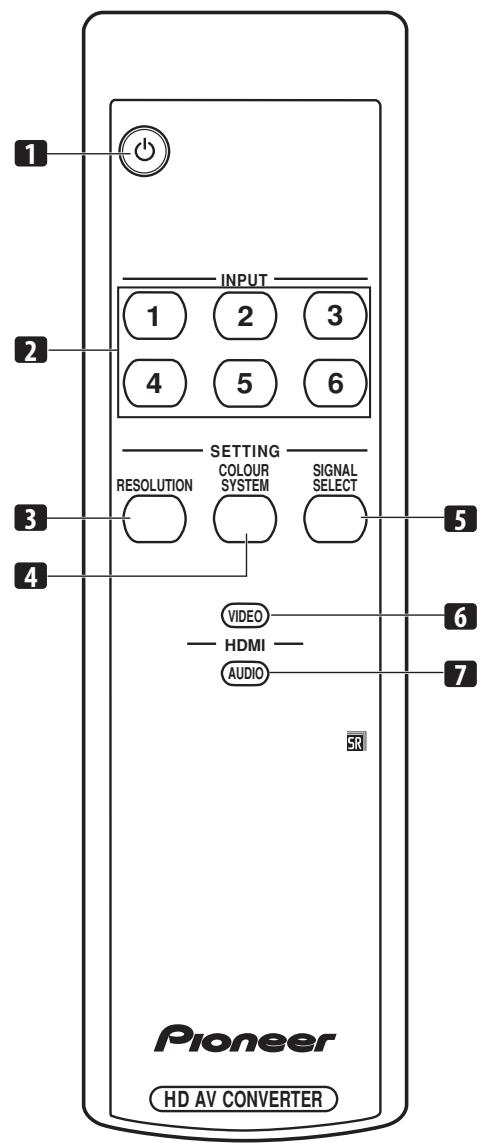

Afstandsbediening

Richt de afstandsbediening maar de sensor op het apparaat.

1 toets

Druk op deze toets om het apparaat in te schakelen of in de ruststand (standby) tezetten.

2 INPUT ingangstoetsen

Gebruik.Deze toets om de INPUT 1 t/m INPUT 6 ingangsbronnen te kiezen.

3 RESOLUTION toets

Gebruik deze toets om de uitgangsresolutie in te stellen bij het omzetten van analoge ingangssignalen maar HDMI. (Zie blz, 20.)

4 COLOUR SYSTEM toets

Gebruik.Deze toets om het kleursystem voor analoge ingangssignalen in te stellen. (Zie blz.20.)

5 SIGNAL SELECT toets

Gebruik deze toets om het ingangssignaal voor INPUT 3 te kiezen. (Zie blz. 20.)

6VIDEOtoets

Gebruik deze toets om het kleurformaat in te stellen bij het omzetten van analoge ingangssignalen maar HDMI. (Zie blz. 21.)

7 AUDIO toets

Gebruik deze toets om het type audiosignal in te stellen bij invoer van een HDMI-signal. (Zie blz. 21.)

Hoofdstuk 6

Voorbereiding

Opstelling van het apparatus

Let op

• Zet Niet een videorecorder of ander apparaat bovenop dit apparaat.
• Houd voldoende ruimte vrij aan de zijkanten en aan de bovenkant van het apparaat.
  Zorg ervoor dat de ventilatieopening aan de zijkant en de luchtafvoeropening aan de achterkant van het apparaat Niet geblokkeerd is.

Ventilateopening

Let op

• Zet het apparaat Niet verticaal verwijl het Niet worden gesteund want dit kan resulteren in beschadiging of een foutieve werkinq.

Gereedmaken van deafstandsbediening

Plaatsen van de batterijen

1 Open het deksel van het batterijvak.

2 Plaats de twee bijgeleverde AA-formaat batterijen met hun negatieve polen (-) eerst in de afstandsbediening.

Plaats de batterijen met de polen in de juiste richting Zoals aangegeven door de (+) en (-) tekens in het batterijvak.

3 Sluit het deksel van het batterijvak.

Let op

Bij verkeerd gebruik kannen de batterijenlekken of zelfs ontploffen. Neem de onderstaande aanwijzingen in acht.

• Vervang de batterijen alleen door mangoan- of alkalibatterijen.
• Plaats de batterijen met de polen in de juiste richting zoals aangegeven door de (+) en (-) tekens.
• Gebruik geen verschillende soorten batterijen door elkaar. Verschillende soorten batterijen hebben verschillende eigenschappen.
• Gebruik geen oude en neue batterijen door elkaar. Als u oude en neue batterijen door elkaar gebruikt, kuren de neue korte meegaan en kuren de oude gaan lekken.
• Verwijder de batterijen zodra ze leeg zich. De chemische vloeistof die uit de batterijen lekt kan huiduitslag veroorzaken. Als de batterijen gelekt hebben,要去 de vloeistof grondig met een doek wegvegen.
• De batterijen die bij dit apparaat worden geleverd können een kortere levensduur dan normala hebben, als gevolg van de omstandigheden waarbij de batterijen zich opgeslagen.
• Als u de afstandsbediening genuimeijd Niet denkt te gebruiken, moet u de batterijen eruit halen.
  VOLG BIJ HET WEGGOOEN VAN DE BATTERIJEN ALTIJD DE PLAATSELIJKE REGELGEVING OF OPENBARE MILIEUREGELGEVING DIE GELDT IN HET LAND/GEBIED WAAR U ZICH BEVINDT.

Bedieningsbereik van deafstandsbediening

Gebruik de afstandsbediening verwijl u deze maar de sensor (SR) links op het Voorpaneel van het apparaatricht. De afstand:tussen de afstandsbediening en hetapparaat mag maximaal 7 meter bedragen en dehoek ten opzichte van de sensor mag maximaal 30 gradenaar rechts,links,boven of beneden+zijn.

Let op

• Stel de afstandsbediening Niet aan schokken bloot. Let er tevens op dat er geen vloeistof over de afstandsbediening worden gemorst en houd deze uit de buurt van vochtigeplaatsen.
• Plaats of leg de afstandsbediening Niet in de zon. De hitte kan de afstandsbediening verrormen.
• De afstandsbediening werkkt möglichk Niet goed als er direct zonlicht of het Licht van een sterke lamp op de afstandsbedieningssensor van het apparaat valt. Verander in dat geval de hoek van de verlichting of van het apparaat, of breng de afstandsbedieningDICHTER bij de sensor.
• Wonneer er zich obstkels:tussen de afstandsbediening en de sensor bevinden, is het möglichk dat de afstandsbediening nicht juist werkt.
• Naarmate de batterijen leeg raken, zult u merken dat het bereik van de afstandsbediening afneemt. Vervang de batterijenijdig door{nieuwe.

Hoofdstuk 7

Gebruik van het apparaat

Wanner een Pioneer plasmatelevisie is aangesloten en de HDMI regeling is ingeschakeld, kut u de afstandsbediening van de plasmatelevisie gebruiken voor het uitvoeren van de normale bediening van dit apparaat.

Voor gebruik van de HDMI regeling zet u de HDMI CONTROL schakelaar op het achterpaneel op ON engebruikt dan het 's "Inst.HDMIregeling" menu van de plasmatelevisie om de television in te stellen voor bediening van dit apparaat.

Dit apparaat kan ook als AV selector worden gebruikt, zonder dat de HDMI regeling worden toegepast. In dat gevalThat u de HDMI CONTROL schakelaar op OFF staan.

Dit apparaat heeft drie bedrijfsfunctionie wanner de Pioneer HDMI regeling worden gebruikt.

U kunt controeren of deze functies ingeschakeld waar door maar de HDMI CONTROL indicators te kijken.

Voor de werkking en bediening van het apparaat gelden de volgende beperkingen:

Bedrijfsfuncties	Beperkingen voor de werking/bediening	Instelling HDMI regeling
PDP combinatiemodus	Werking: • De HDMI regeling worden gezrukt voor gekoppelde bediening met een Pioneer plasmatelevisie. • U(Int)kunt de ingangsfuncties INPUT 1 t/m INPUT 5 kiezen met de afstandsbediening die bij de Pioneer plasmatelevisie worden gezeverd. • In/uitschakelen van de stroom is gekoppeld aan de plasmatelevisie en gebeurt met de afstandsbediening die bij de Pioneer plasmatelevisie worden gezeverd. • Wanner een videosignaal van een aangesloten ingangsapparaat worden ontvangen, za dit apparaat automatisch worden ingeschakeld en schakelt de ingangskeuzeschakelaar over op uitvoer van het beeld van het aangesloten apparaat (alleen voor HDMI-ingangssignalen). Beperkingen voor de bediening: • De INPUT toets op de PDA-V100HD en de bijbehorende afstandsbediening zullen Niet werken. • Het apparaat aangesloten op INPUT 6 kan nicht worden gezrukt.	Instellingen vereist op dit apparaat: HDMI CONTROL schakelaar: ON Instellingen vereist op de Pioneer plasmatelevisie: Stel in voor gekoppelde bediening met dit apparaat.
Onafhankelijk 1 modus	Werking: • De HDMI regeling worden gezrukt voor gekoppelde bediening met het ingangsapparaat. • Wanner een videosignaal van een aangesloten ingangsapparaat worden gedetecteerd, za dit apparaat automatisch worden ingeschakeld en schakelt de ingangskeuzeschakelaar over op uitvoer van het beeld van het aangesloten apparaat (alleen voor HDMI-ingangssignalen). • Of het uitschakelen van de stroom gekoppeld is, hangt af van de eigenschappen van de andere aangesloten apparaten (d.w.z. of er een uitschakelopdracht vanaf het andere apparaat kan worden gestuurd). • De INPUT toets op de PDA-V100HD en de bijbehorende afstandsbediening kan gezrukt worden om de correspondenderende INPUT 1 t/m INPUT 6 te kiezen.	Instellingen vereist op dit apparaat: HDMI CONTROL schakelaar: ON
Onafhankelijk 2 modus	Werking: • De HDMI regeling kan nicht worden gezrukt. • De werking van het apparaat kan nicht gekoppeld worden aan andere apparaten en het apparaat werkst als een onafhankelijkke eenheid. • De INPUT toets op de PDA-V100HD en de bijbehorende afstandsbediening kan gezrukt worden om INPUT 1 t/m INPUT 6 te kiezen.	Instellingen vereist op dit apparaat: HDMI CONTROL schakelaar: OFF

Het apparaat op een Pioneer plasmatelevisie aansluiten (zie hoofdstuk 8)

De bediening, indicators, voorwaarden en voorzorgsmaatregelen bij aansluiting op een Pioneer plasmatelevisie zich als volgt:
* Zie de paragraaf Kenmerken (blz. 7) voor de modelnummers van de Pioneer plasmatelevisies die ondersteund worden.

Bediening:	· De afstandsbediening van de plasmatelevisie kan gebruikt worden om de ingangskeuzeschakelaar van dit apparaat te bedieren. · De aan/uit-schakelaar van dit apparaat is gekoppeld aan die van de plasmatelevisie; wanner de aan/uit-schakelaar van de plasmatelevisie worden uitgeschakeld, za dit apparaat ook automatisch worden uitgeschakeld.
Indicators	De HDMI CONTROL indicatorlicht groen op.
Voorwaarden	· De HDMI CONTROL schakelaar要去 in de ON stand staan. · Het "Inst.HDMIregeling" menu van de plasmatelevisie要去 ingesteld zijn voor bediening van dit apparaat. Opmerking: Raadpleeg de handleiding van uw plasmatelevisie voor verdere informatie over de instelleningen.
Voorzorgs-maatregelen	· De INPUT toets en de INPUT (1 t/m 6) toeeten van de afstandsbediening+kennen Niet gebruikt worden voor het kiezen van de ingangsfunctie van het apparaat. · De ingangsfunctie voor het apparaat aangesloten op de INPUT 6 aansluiting kan Niet veranderd worden. · Als de HDMI CONTROL schakelaar van ON op OFF worden gezet,要去 u ervoor zorgen dat de "Inst.HMIregeling" op de plasmatelevisie worden geannuleerd.

Het apparaat op andere televisies aansluiten (zie hoofdstuk 9)

De bediening, indicators, voorwaarden en voorzorgsmaatregelen bij gebruik van het apparaat als een AV-selector zich als volgt:

Bediening:	· De INPUT toets en de INPUT (1 t/m 6) toetsen van de afstandsbediening können gezrukt worden voor het kiezen van de ingangsfunctie van het apparaat.
Indicators	De HDMI CONTROL indicators lichten nicht op.
Voorwaarden	· De HDMI CONTROL schakelaar要去 in de OFF stand staan.
Voorzorgs-maatregelen	· De afstandsbediening van de plasmatelevisie kan nicht gezrukt worden om de ingangskeuzeschakelaar van dit apparaat te bedieren.

Hoofdstuk 8

Gebruik van het apparaat met een Pioneer plasmatelevisie

Volg de onderstaande aanwijzingen bij aansluiting van dit apparatus op een Pioneer plasmatelevisie.

De möglichkeit om de HDMI regeling te{kunnen gebruiken, wordt gedeelelijk bepaald door de specificaties van de plasmatelevisie; raadpleeg daarom de handleiding van uw plasmatelevisie als u de HDMI regeling wilt gebruiken.

Controleer of de netschakelaar van de plasmatelevisie en dit apparaat+zijn uitgezet voordat u begint met het makesen van de aansluitingen en instellen.

Voorbeeld van systeemopstelling met HDMI-verbindingen

1 Zet de HDMI CONTROL schakelaar van dit apparatus op ON.

2 Sluit dit apparaat op de andere apparatuur aan.

• Controller of de stroom isuitgeschakeldvoordat u begint met het makes van de aansluitingen.

• Zie de paragraaf Gebruik met andere apparaten op blz. 22 voor verdere informatie over de aansluitingen.

• Bij gelebruik van de afstandsbedieningssensor op de plasmatelevisie voor de bediening van dit apparaat要去 u de paragraaf Aansluiten van de bedieningssignaalkabels op blz. 19 raadplegen.

3 Schakel het apparaat in.

• Schakel het apparaat pas in nadat alle andere apparatuur is aangesloten.
  4 Controller of de HDMI CONTROL indicator orangje oplicht.

5 Stel het "Inst.HDMIregeling" menu van de plasmatelevisie in voor bediening van dit apparaat.

• Zie de handleiding van de plasmatelevisie voor verdere informatie.
  6 Controller of de HDMI CONTROL indicator is veranderd van oranje maar groen.

7 Kies de ingangsfunctie.

• Controller of de ingangsfunctie met de afstandsbediening van de plasmatelevisie kan worden gekozen.

Uitschakelen van het apparaat:

Als het "Inst.HDMIregeling" menu van de plasmatelevisie is ingesteld voor koppeling van de stroomregeling, za bij het uitschakelen van de plasmatelevisie met de afstandsbediening tevens dit apparaat automatisch worden uitgeschakeld.

Hoofdstuk 9

Gebruik van het apparaat met andere televisies

Volg de onderstaande aanwijzingen als u het apparaat als een AV selector wilt gebruiken.

Controller of de netschakelaar van de teilevisie en dit apparaat zich uitgezet voordat u begint met het maken van de aansluitingen en instellen.

1 Zet de HDMI CONTROL schakelaar op OFF.

2 Sluit dit apparaat op de andere apparatuur aan.

• Controller of de stroom isuitgeschakeldvoordat ubegint met het makes van de aansluitingen.
• Zie de paragraaf Gebruik met andere apparaten op blz. 22 voor verdere informatie over de aansluitingen.

3 Schakel het apparaat in.

• Schakel het apparaat pas in nadat alle andere apparatuur is aangesloten.

5 Kies de ingangsfunctie.

• Controller of de INPUT toets en de INPUT (1 t/m 6) toetsen van de afstandsbediening konnen worden gebruikt voor het kiezen van de ingangsbron.

Uitschakelen van het apparaat:

Druk op de STANDBY/ON toets of op de toets van de afstandsbediening om het apparaat UIT te schaken.

Hoofdstuk 10

Geavanceerde functions

Aansluiten van de bedieningssignaalkabels

Sluit de bedieningssignaalkabels aan:tussen dit apparaat en de andere Pioneer apparatuur met een logo.U kunt dan de aangesloten apparatuur bedienen door de commandofs van de afstandsbedieningaar de afstandsbedieningssensor van dit apparaat te sturen.

Nadat de CONTROL IN/OUT aansluitingen zijn verbonden, zullen de afstandsbedieningssensors van de aangesloten apparatusuur geen commando'seer van de afstandsbedieningen accepteren. Richt de afstandsbedieningenaar de afstandsbedieningssensor op dit apparatusaat om de aangesloten apparatusuur te bedieren.

Opmerking

• Controller of alle apparaten zich uitgeschakeld voordat u begint met het makev van de aansluitingen.
• Sluit de bedieningssignaalkabels pas aan nadat de andere aansluitingen:tussen de apparaten zich voltooid.

De bedieningssignaalkabels (los verkrijgbaar) zijn monogeluidkabels met ministekkers (geen waterdstand).

Opmerking

• Bij gebruik van de bedieningsaansluiting moeten er altijd ook analoge audiokabels of videokabels zijn aangesloten. De systeembediening werkt nicht wanner er alleen digitale verbindingen zijn gemaakt.
• Bij gebruik van een SR-verbinding met een Pioneer plasmatelevisie要去afstandsbediening van dit apparatusaatnaderafstandsbedieningsensor van de plasmatelevisie wordengericht.

Veranderen van de instelleningen

Veranderen van de HDMI-uitgangsresolutie

Bij het omzetten van analoge ingangssignalen maar HDMI要去 de uitgangsresolutie worden ingesteld.

Deze instelling worden ondersteund wanner de gekozen ingang INPUT 2, INPUT 3 (SCART) of INPUT 5 is.

- Druk op de RESOLUTION toets van de afstandsbediening.

U kunt een van de volgende instellingen kiezen:

Instelling	Beschrijving
Auto (standaardins telling)	De resolutie worden automatisch ingesteld overeenkomstig het ingangssignaal.
480p/576p	Instellen op de 480p/576p resolutie
720p	Instellen op de 720p resolutie
1080i	Instellen op de 1080i resolutie

Opmerking

• Onder normale omstandigheden zet u dit onderdeel op Auto.

Kiezen van het kleursysteme

Gebruik.Deze toets om het kleursystem voor analoge ingangssignalen in te stellen.

Deze instelling wordenndersteund wanner de gekozen ingang INPUT 3 (SCART) of INPUT 5 is.

- Druk op de COLOUR SYSTEM toets van de afstandsbediening.

Het kleursystem kan op Auto (standaardinstelling), PAL, SECAM, NTSC, 4.43NTSC of PAL60 worden ingesteld.

Opmerking

• Onder normale omstandigheden zet u dit onderdeel op Auto.

Kiezen van het INPUT 3 bronsignaal

Kies het INPUT 3 bronsignaal.

- Druk op de SIGNAL SELECT toets van de afstandsbediening.

Er kan gekozen worden UIT VIDEO (standaardinstelling), S-VIDEO, RGB of HDMI.

Instellen van het videosignaalformaat

Stel het kleurformeat in bij het omzetten van analoge ingangssignalen maar HDMI.

- Druk op de VIDEO toets van de afstandsbediening.

U kunt een van de volgende instellingen kiezen:

Instelling	Beschrijving
Auto (standaardins telling)	Het signaalformat watert automatisch ingesteld overeenkomstig het ingangssignaal.
Kleur-1	Vast ingesteld op digitale componentvideo signalen (4:2:2)
Kleur-2	Vast ingesteld op digitale componentvideo signalen (4:4:4)
Kleur-3	Vast ingesteld op digitale RGB-signalen (16 tot 235)
Kleur-4	Vast ingesteld op digitale RGB-signalen (0 tot 255)

Opmerking

• Onder normale omstandigheden zet u dit onderdeel op Auto.

Instellen van het audiosignal bij gebruik van een HDMI-ingang

Bij gebruik van een HDMI-ingang要去 het audiosignaalformaat worden ingesteld.

Deze instelling worden ondersteund wanner de gekozen ingang INPUT 1 (HDMI), INPUT 3 (HDMI) of INPUT 4 (HDMI) is.

- Druk op de AUDIO toets van de afstandsbediening.

U kunt een van de volgende instellingen kiezen:

Instelling	Beschrijving
Auto (standaardins telling)	Het audiosignaal-formaat worden automatisch ingesteld overeenkomstig het type ingangssignaal.
Digitaal	Er worden alleen HDMI digitale audio weergegeven.
Analoog	Wonneer zowel HDMI als analoge aansluitingen zijn gemaakt, worden alleen de analoge signalen weergegeven.

Opmerking

• Onder normale omstandigheden zet u dit onderdeel op Auto.
• Deze instelling kan nicht voor INPUT 6 worden gemaatkt, aangezien er geen analoge audio-aansluitingen zijn.

Hoofdstuk 11

Gebruik met andere apparaten

Aansluiten van een television

Televisies die HDMI (High-Definition Multimedia Interface) ondersteunen können worden aangesloten.

Opmerking

• Wonneer dit apparaat op een Pioneer plasmatelevisie worden aangesloten die gekoppelde instellingen ondersteunt,要去 u de HDMI CONTROL schakelaar op het achterpaneel op ON zetten. Wonneer het apparaat op een television van een andere fabrikant worden aangesloten,zet u de HDMI CONTROL schakelaar op OFF.(Zie blz.10.)
• In de PDP combinatiemodus kan de ingangsfungtie op het apparaat aangesloten op INPUT 6 Niet geselecteerd worden, aangezien de afstandsbediening die bij de Pioneer plasmatelevisie worden geleverd nicht is voorzien van een INPUT 6 toets.

Aansluiten van de ingangsapparaten

U kunt vele soorten ingangsapparaten op dit apparaat aansluiten, zoals een plasmatelevisie, BD-speler, DVD-speler, DVD-recorder, settopbox, videorecorder, spelconsole, camcorder enz.

Om maar het beeld van een ingangsapparaat te kijknen, selecteert u de ingangsbron met de INPUT (1 t/m 6) toetsen op de afstandsbediening (zie blz. 11). In de PDP combinatiemodus kutu de afstandsbediening van de plasmatelevisie gebruiken om:tussen de ingangen om te schakelen.

Let op

• Om alle apparatuur gegen eventuale beschadiging te beschemmen, moet u dit apparaat altojd losmaken van het stopcontact voordat u een plasmatelevisie, BD-speler, DVD-speler, DVD-recorder, settopbox, videorecorder, spelconsole, camcorder of andere component aansluit.
• Het is nicht möglichk om gewelijkijdig twee of meer componenten aan te sluiten.

Gebruik van de HDMI-ingang

De INPUT 1, 3, 4 en 6 aansluitingen zijn HDMI-aansluitingen waar digitale video- en audiosignalen hunnen worden ingevoerd. Om een HDMI-aansluiting te gebruiken, activeert u de aansluiting en geeft dan het type video- en audiosignalen op dat vanaf het aangesloten apparaat worden ontvangen. Raadpleeg de handleiding van het aangesloten apparaat voor het type signaal dat dit UITstuurt.

Ondersteunde videosignalen

640× 480 VGA) 60Hz

720 x 480p@59,94 Hz/60 Hz

720 (1440) x 480i@59,94 Hz/60 Hz

720×576p@50 Hz

720 (1440) x 576i@50 Hz

800× 600 (SVGA) 60Hz

1024 x 768 (XGA) 60 Hz

1280 x 720p@50 Hz

1280 x 720p@59,94 Hz/60 Hz

1280 x 1024 (SXGA) 60 Hz

1360 × 768 (Wide - XGA) 60 Hz

1920 x 1080p@24 Hz

1920 x 1080p@50 Hz

1920 x 1080i@50 Hz

1920 x 1080i@59,94 Hz/60 Hz

1920 x 1080p@60 Hz

Ondersteuning voor Deep Colour

Deep Colour verwijdnestaar de kleurdiepte die het aantal bits beschrijft dat gebruikt worden voor het weergeven van de kleur van een enkele pixel in een bitmapbeeld. Naast de conventionele RGB/YCbCr 16 bit/20 bit/24 bit signalen, ondersteunt de plasmatelevisie ook RGB/ YCbCr 30 bit/36 bit signalen.Dit betekent dat wanner een apparaat wordt aangesloten dat HDMI 1.3 Deep Colour ondersteunt, de signalen zonder verlies van signaalkwaliteit+kunnen worden verzonden en ontvangen.

Aansluiten van een HDMI-geschikt apparatus

Een HDMI-geschikt apparaat kan op de aansluitingen INPUT 1 (HDMI), INPUT 3 (HDMI), INPUT 4 (HDMI) of INPUT 6 (HDMI) worden aangesloten.

Meer over HDMI

HDMI (High Definition Multimedia Interface)
ondersteunt overdracht van zowel video als audio via een enkele digitale verbinding voor gebruik met een DVD-speler, DTV, settopbox of andere AV-apparatuur.
HDMI is ontwikkeld met de technologieen HDCP (High Bandwidth Digital Content Protection) en DVI (Digital Visual Interface) in een specificatie. HDCP worden gebruikt om digitale content te beschemen die worden verzonden en ontvangen door beeldschemen die geschikt+zijn voor DVI. HDMI biedt ondersteuning voor standardvideo, geavanceerde video en video met hoge definitie, en tevens voor standaard tot multikanaals surroundgeluid. HDMI worden gekenmerkt door nichtgecomprimeerde digitale video, een bandbreedte van maximaal 2,2 gigabyte per seconde bij HDTV-signalen, een stekker inplaats van diverse kabels en stekkers en communicatie:tussen de AV-bron en AV-apparatuur zoals DTVfs. HDMI, het HDMI-logo en High-Definition Multi-media Interface+zijn handelsmerken of gedeponeerde handelsmerken van HDMI licensing LLC.

Aansluiten van een apparaatuitgerust met een SCART-aansluiting

Een apparaat uitergerust met een SCART-aansluiting kan met de INPUT 3 (SCART) aansluiting worden verbonden.

Aansluiten van een apparaatuitgerust metcomponentaansluitingen

Een apparaat uitergerust met componentsignaal-aansluitingen kan met de INPUT 2 (COMPONENT VIDEO) aansluitingen worden verbonden.

Hoofdstuk 12

Aanvullende informatatie

Problemen oplossen

Probleem	Mogelijk oplossing
De STANDBY indicatorlicht Niet op.	• Is het netsnoer juist aangesloten? • Controller of de spanningsindicator oplicht. (Zie blz. 9.) Als de indicator nicht oplicht, is het apparaat möglich defect; neem contact op met uw Pioneer dealer of servicecentrum.
De afstandsbediening kan Niet gebruikt worden om het apparaat in te schakelen.	• Controller of de batterijen juist in de afstandsbediening zijn geplaatst. Vervang de batterijen door neue.
Er verschijnt geen beeld, zichs wonneer een andere ingang worden gekozen.	• Controller of de ingangs-/uitgangskabels juist+zijn aangesloten. • Zet de ingangskeuzeschakelaar van de television in de juiste stand. (Zie blz. 22.)
Er worden geen beeld weergegeven van het apparaat dat op INPUT 3 is aangesloten.	• Gebruik de afstandsbediening van dit apparaat om de INPUT 3 instelling te make. (Zie blz. 20.)
Er worden geen beeld weergegeven van het apparaat dat op INPUT 6 is aangesloten.	• Als de HDMI CONTROL indicator groen oplicht (in de PDP combinatiemodus), is het möglich dat de UITvoer van INPUT 6 Niet kan worden weergegeven. Raadpleeg de handleiding van de plasmatelevisie voor verdere informatie.
Geen geluid of beeld (HDMI)	• Dit apparaat ondersteunt de HDCP-norm. Controller of uw ingangsapparaat HDCP ondersteunt. Afankelijk van het ingangsapparaat is het möglich dat er geen HDMI-verbindingen via dit apparaatijken worden gemaatkt. Als het ingangsapparaat de HDCP-norm Niet ondersteunt,kest u een van de andere aansluitmethoden gebruiken zoals VIDEO, S-VIDEO, RGB of COMPONENT. Weet u de specificaties van het ingangsapparaat Niet,neem dan contact op met de fabrikant van het apparaat.
Geen beeld (HDMI,VIDEO,S-VIDEO,RGB,COMPONENT)	• Controller of de ingangskabels juist+zijn aangesloten.
Geen beeld (HDMI)	• Controller of de uitgangsinstalling van het ingangsapparaat vast is ingesteld op 480i of 576i. Zet de HDMI-uitgangsinstalling van het ingangsapparaat op 480p of hoger.
Er is wel geluid, maar geen beeld.	• Controller de aansluitingen. (Zie blz. 22.)
Geen geluid (HDMI,VIDEO,S-VIDEO,RGB,COMPONENT)	• Controller of de ingangs-/uitgangskabels juist+zijn aangesloten. • Controller of de geluidssterkte op de television juist is ingesteld.
Geen geluid (HDMI)	• Gebruik de afstandsbediening van dit apparaat om de audio-ingangsbron te kiezen. (Zie blz. 21.)
Geen geluid (bij aansluiting via een kabel voor het omzetten van DVI maar HDMI)	• Gebruik een analoge audiokabel voor het aansluiten van het ingangsapparaat. • Gebruik de afstandsbediening van dit apparaat om de audio-ingangsbron te kiezen. (Zie blz. 21.)
Het geluid is verrormd.	• Vervang de aansluitkabel. • Controller of het ingangsapparaat juist is ingesteld.
Videobeelden van analoge ingangen worden nicht juist weergegeven. Het beeld is verrormd.	• Als er storing in het videosignaal van het ingangsapparaat is (zoals bij vooruitspoelen), kan er afhankelijk van de beeldkwaliteit wat verrorming optreden, of het beeld worden ineens neteer jeust weergegeven. Dezelfde symptomen können ook optreden afhankelijk van de eigenschappen van de television. Controller tevens de volgende instellingen op dit apparaat: • Is het kleursystem jeust ingesteld? (Zie blz. 20.) • Als INPUT 3 is gekozen, is dan ook het ingangssignaal jeust ingesteld? (Zie blz. 20.) • Is het kleurformaat jeust ingesteld? (Zie blz. 21.)
Kan geen instelleningen make	• Zie de paragraaf Veranderen van de instelleningen op blz. 20.
De afstandsbediening reageert Niet.	• Controller de batterijen van de afstandsbediening; verrang de batterijen door neue wonneer ze leeg+zijn. (Zie blz. 12.) • Houd de afstandsbediening richter bij de afstandsbedieningsensor. (Zie blz. 13.) • Als er een obstakel:tussen de afstandsbediening en de afstandsbedieningsensor is, moet u het obstakel verwijderen. (Zie blz. 13.) • Als hetlicht van een helderete tl-lamp of een anderelichtbron op de afstandsbedieningsensor valt, moet u delichtbron verwijderen. (Zie blz. 13.)
De afstandsbediening reageert Niet (SR-verbinding).	• Bij gebruik van een SR-verbindingricht u de afstandsbediening van dit apparaat waar de afstandsbedieningsensor op de plasmatelevisie om de bediening uit te voeren. Wanner de SR-verbinding net wordt gebruikt, richt u de afstandsbediening van dit apparaat waar de afstandsbedieningsensor op de PDA-V100HD zelf. (Zie blz. 19.) • De afstandsbediening werkt nicht wanner een bedieningssignaalkabel op de CONTROL IN aansluiting is aangesloten. Controller of er geen bedieningssignaalkabel op de CONTROL IN aansluiting is aangesloten. (Zie blz. 19.) • Controller of de aansluiting net verbonden is met de aansluiting van een apparaat van een andere fabrikant dat met bezelfde functie is uitgerust. (Zie blz. 19.)
De afstandsbediening reageert Niet (PDP combinatiemodus).	• In de PDP combinatiemodus (de HDMI CONTROL indicator Licht groen op) werkden de INPUT (1 t/m 6) toetsen op de afstandsbediening van dit apparaat net. Dit is geen effect. • Wanner de PDP combinatiemodus net wordt gebruikt (de HDMI CONTROL indicatorlicht oranje op of Licht helemaal net op), kan de afstandsbediening van de plasmatelevisie net voor de bediening worden gebruikt.
De spanningsindicator knippert blauw.	• Maak het netsnoer los van het stopcontact en sluit het daarna weeer aan (doe dit netvele malen achechter elkaar). Neem contact op met uw Pioneer dealer of servicecentrum als het probleem blijft bestaan.
Zelfs na het maken van instelleningen met de afstandsbediening, lichten de bijbehorende indicators Niet op.	• Probeert u instelleningen te maken die Niet ondersteund worden? Voer alleen instelleningen uit die mogelijk zijn. (Zie blz. 20.)

Toewijzing van de SCART-pennen

Op de SCART-aansluitingen können diverse audio- en videoapparaten worden aangesloten.

SCART (INPUT 3)
1	Niet in gebruik	2	Audio-ingang, rechts	3
4	Gemeenschappelijk aarde voor audio	5	Aarde voor blauw	6
7	Blauw ingang	8	Niet in gebruik	9
10	Niet in gebruik	11	Groen ingang	12
13	Aarde voor rood	14	Aarde voor rood/groen/blauw regeling	15
16	Rood/groen/blauw regeling	17	Niet in gebruik	18
19	Niet in gebruik	20	Video-ingang	21

Technische gegevens

Technische gegevens		220 V tot 240 V wisselstroom, 50 Hz/60 Hz, 12 W (0,4 W standby)
Afmetingen		420 mm (B) x 90 mm (H) x 299 mm (D)
Gewicht		3,3 kg
Kleursystem		PAL/SECAM/NTSC/4.43 NTSC/PAL 60
Aansluitingen achterkant	INPUT 1	HDMI-ingang*1, AUDIO*3
	INPUT 2	COMPONENT VIDEO, AUDIO
	INPUT 3	SCART*3 (AV-ingang, S-VIDEO-ingang, RGB-ingang), HDMI-ingang*1*3
	INPUT 4	HDMI-ingang*1, AUDIO*3
	INPUT 5	S-VIDEO-ingang, AV-ingang
	INPUT 6	HDMI-ingang*1*2
	CONTROL IN/OUT	1
	OUTPUT	HDMI-uitgang*1

1 Deze voldoet aan HDMI1.3 en HDCP1.1. HDMI (High Definition Multimedia Interface) is een digitaal interface dat zowel video als audio via een enkele kabel kan overbrengen. HDCP (High-bandwidth Digital Content Protection) is een technologie die gebruikt worden om digitale content waarop autoursrechten rusten te beschermen, waar bij gebruik worden gemaatk van de Digital Visual Interface (DVI).
2Wordt nicht ondersteund in de PDP combinatiemodus
^*3 Schakelbaar

Wijzigingen in ontwerp en technische gegevens voorbehonden, zonder Voorafgaande kennisgeving.

Handelsmerken

HDMI, het HDMI-onto en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.

Werking van de indicators van het apparaat

Tijdens het gebruik van het apparaat en het maken van instellingen werkden de indicators als volgt:

Tijdens normala gebruik

PDP combinatiemodus

Toestand	Spannings-indicator	STANDBYindicator	HDMICONTROLindicators	INPUT indicators	Blauweverlichting	Opmerkingen
Ingeschakeld	Licht blauw op	Uit	Licht groen op	Alleen de gekozen ingang Licht op	Licht blauw op
	●	●	●	Hangt af van de relevante instellen	●	(Zie de tabel "In deinstellingenmodus")
Ingeschakeld (installingenmodus)
Standby	Uit	Licht rood op	Alles uit	Alles uit	Uit
	●	●	●	●	●	●

Onafhankelijk 1 modus

Toestand	Spannings-indicator	STANDBYindicator	HDMICONTROLindicators	INPUT indicators	Blauweverlichting	Opmerkingen
Ingeschakeld	Licht blauw op	Uit	Licht oranje op	Alleen de gekozen ingang Licht op	Licht blauw op
	●	●	●	Hangt af van de relevante instelleningen	●	(Zie de tabel "In deinstellingenmodus")
Ingeschakeld (installenmodus)
Standby	Uit	Licht rood op	Alles uit	Alles uit	Uit
	●	●	●	●	●	●

Onafhankelijk 2 modus

Toestand	Spannings-indicator	STANDBYindicator	HDMI CONTROLindicators	INPUT indicators	Blauweverlichting	Opmerkingen
Ingeschakeld	Licht blauw op	Uit	Alles uit	Alleen de gekozen ingang Licht op	Licht blauw op
	●	●	●	Hangt af van de relevante instellen	●	(Zie de tabel "In deinstallingenmodus")
Ingeschakeld (installingenmodus)
Standby	Uit	Licht rood op		Alles uit	Uit
	●	●		●	●	●

Gedurende ongeveer vrij seconden na het indrukken van de afstandsbedieningstoetsen voor toegang tot een instellingsfunctie zullen de indicators de onderstaande aanduiding gezven:

Wanneer de instellingenmodus is afgelopen, keert het apparaat terug waar de ingeschakelde toestand voor normale werking.

(*) Fabrieksinstellungen

Wanner de HDMI-uitgangsresolutie worden ingesteld (wanner de RESOLUTION toets worden ingedrukt)

Instelling		INPUT indicators					Blauwe verlichting	Indicatorstatus
Auto (*)	1	2	3	4	5	6	Knippert blauw	• Wanneer ingeschakeld. • Wanneer de gekozen ingang INPUT 2, INPUT 3* of INPUT 5 is. * Wanneer het type apparaat aangesloten op de SCART-aansluiting worden ingesteld.
	●	●	●	●	●	●
480p/576p	1	2	3	4	5	6
	●	●	●	●	●	●
720p	1	2	3	4	5	6
	●	●	●	●	●	●
1080i	1	2	3	4	5	6
	●	●	●	●	●	●

Wanner het kleursystem voor analoge signalen worden ingesteld (wanner de COLOUR SYSTEM toets worden ingedrukt)

Instelling		INPUT indicators					Blauwe verlichting	Indicatorstatus
Auto (*)	1	2	3	4	5	6	Knippert blauw	• Wanneer ingeschakeld. • Wanneer de gekozen ingang INPUT 3* of INPUT 5 is. * Wanneer het type apparaat aangesloten op de SCART-aansluiting worden ingesteld.
	●	●	●	●	●	●
PAL	1	2	3	4	5	6
	●	●	●	●	●	●
SECAM	1	2	3	4	5	6
	●	●	●	●	●	●
NTSC	1	2	3	4	5	6
	●	●	●	●	●	●
4.43 NTSC	1	2	3	4	5	6
	●	●	●	●	●	●
PAL 60	1	2	3	4	5	6
	●	●	●	●	●	●

Wanner het INPUT 3 bronsignaal wordt gekozen (wanner de SIGNAL SELECT toets wordt ingedrukt)

Installing	INPUT indicators						Blauwe verlichting	Indicatorstatus
VIDEO (*)	1	2	3	4	5	6	Knippert blauw	• Wanneer ingeschakeld.
	●	●	●	●	●	●	●	• Wanneer de gekozen ingang INPUT 3 is.
S-VIDEO	1	2	3	4	5	6
	●	●	●	●	●	●
RGB	1	2	3	4	5	6
	●	●	●	●	●	●
HDMI	1	2	3	4	5	6
	●	●	●	●	●	●

Wanner het HDMI-videosignaalformaat worden ingesteld (wanner de VIDEO toets worden ingedrukt)

Instelling	INPUT indicators					Blauwe verlichting	Indicatorstatus
Auto (*)	1	2	3	4	5	6	Knippert blauw
	●	●	●	●	●	●	●
Kleur-1	1	2	3	4	5	6
	●	●	●	●	●	●
Kleur-2	1	2	3	4	5	6
	●	●	●	●	●	●
Kleur-3	1	2	3	4	5	6
	●	●	●	●	●	●
Kleur-4	1	2	3	4	5	6
	●	●	●	●	●	●

Wanner het HDMI-audiosignaalformaat worden ingesteld (wanner de AUDIO toets worden ingedrukt)

Instelling		INPUT indicators					Blauwe verlichting	Indicatorstatus
Auto (*)	1	2	3	4	5	6	Knippert blauw	• Wanner ingeschakeld. • Wanner de gekozen ingang INPUT 1, INPUT 3* of INPUT 4 is. * Wanner het type apparaat aangesloten op de HDMI-aansluiting worden ingesteld.
Digital	1	2	3	4	5	6
	●	●	●	●	●	●
Analoog	1	2	3	4	5	6		Opmerking: De vermelde werkung worden nicht uitgevoerd wanner INPUT 6 is gekozen.
	●	●	●	●	●	●

Niet ondersteunde instellingen (wanner een afstandsbedieningstoets worden ingedrukt die nicht door de gekozen ingang worden ondersteund)

	INPUT indicators						Blauwe verlichting	Indicatorstatus
-	1	2	3	4	5	6	Knippert blauw	· Wanner ingeschakeld.

Uitgeveen door Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Alle rechten voorbehonden.

IMPORTANTE

Gedrukt op recycled papier.
