BEDIENUNGSANLEITUNG PDA-V100HD PIONEER

WICHTIG CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN Das Blitzsymbol in einem Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birgt.

ACHTUNG: UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE.

ÜBERLASSEN SIE REPARATUREN DEM Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen). Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden. K058_A_Ge

ACHTUNG Der -Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden. D3-4-2-2-2a_A_Ge

Die nachstehenden Symbole befinden sich auf am Gerät angebrachten Aufklebern. Sie machen den Benutzer und das Wartungspersonal auf mögliche Gefahren aufmerksam.

WARNUNG Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die zu Personenverletzungen oder Sachschäden führen kann. VORSICHT Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die schwere Personenverletzungen verursachen oder Leben kosten kann.

WARNUNG WARNUNG Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.

Dieses Produkt erfüllt die Niederspannungsrichtilie 2006/95/EC und die EMV-Richtinie 2004/108/EC. WARNUNG Das Netzkabel dieses Gerätes ist mit einem dreipoligen (einschließlich Erdungsstift) Netzstecker ausgestattet, der ausschließlich für den Anschluss an eine (geerdete) SchukoSteckdose vorgesehen ist. Falls der Netzstecker aufgrund einer abweichenden Ausführung nicht an die Netzsteckdose angeschlossen werden kann, muss ein Elektriker mit der Installation einer vorschriftsmäßigen Netzsteckdose beauftragt werden. Beim Erdungsstift handelt es sich um eine Sicherheitsvorrichtung, die auf keinen Fall umgangen oder außer Kraft gesetzt werden darf. D3-4-2-1-6_A_Ge

Betriebsumgebung Betriebstemperatur und Betriebsluftfeuchtigkeit: 0 ºC bis 40 ºC (+32ºF bis +104ºF), 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden. D3-4-2-1-7c_A_Ge

VORSICHTSHINWEIS ZUR BELÜFTUNG Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten.Bezüglich minimalet platzanforderungen siehe seite 12.

WARNUNG Im Gerätegehäuse sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschließen, dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein.

Taste STANDBY/ON STANDBY: Im Bereitschaftsmodus ist die Hauptstromversorgung zum Gerät getrennt, sodass es nicht mehr voll funktionsfähig ist.

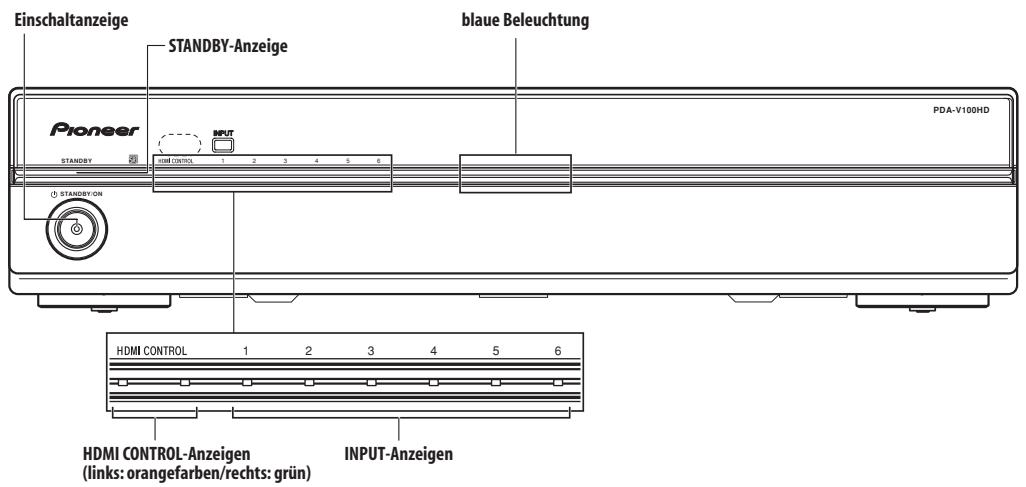

STANDBY-Anzeige: Wenn die STANDBY-Anzeige rot leuchtet, befindet sich das Gerät im Bereitschaftsmodus.

Einschaltanzeige: Wenn die Einschaltanzeige blau leuchtet, befindet sich das Gerät im Einschaltmodus.

Wir danken Ihnen für das Vertrauen, das Sie Pioneer mit dem Kauf dieses Produkts ausgesprochen haben. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, damit Sie Ihr neues Gerät fehlerfrei bedienen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf. In bestimmten Ländern oder Verkaufsgebieten weichen die Ausführungen von Netzstecker und Netzsteckdose von den in den Abbildungen dieser Anleitung gezeigten Ausführungen ab. Die Anschluss- und Bedienungsverfahren des Gerätes sind jedoch gleich.

Inhaltsverzeichnis 01 Wichtige Informationen für den Benutzer . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 02 Sicherheitshinweise . . . . . . . . . . . . . . . .6 03 Merkmale . . . . . . . . . . . . . . . . . . . . . . . .7

11 Einsatz in Verbindung mit anderen Geräten . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Frontplatte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Rückwand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

06 Vorbereitungen . . . . . . . . . . . . . . . . . . .12

12 Zusätzliche Informationen . . . . . . . . . .25

Aufstellen des Gerätes . . . . . . . . . . . . . . . . . . . . . . . 12 Vorbereiten der Fernbedienung . . . . . . . . . . . . . . . . 12 Reichweite der Fernbedienung . . . . . . . . . . . . . . . . 13

Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . 25 Stiftbelegung der SCART-Buchse . . . . . . . . . . . . . . . 27 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Funktionsweise der Anzeigen . . . . . . . . . . . . . . . . . . 29

05 Lage und Bezeichnung der Teile . . . . . .9

07 Bedienung . . . . . . . . . . . . . . . . . . . . . . .14 Anschließen des Gerätes an einen Pioneer PlasmaFernseher (siehe Kapitel 8) . . . . . . . . . . . . . . . . . . . 16 Anschließen des Gerätes an andere Fernseher (siehe Kapitel 9) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

08 Anschließen des Gerätes an einen Pioneer Plasma-Fernseher . . . . . . . . . . . . .17 09 Verwendung des Gerätes mit anderen Fernsehern . . . . . . . . . . . . . . . . . . . . . . . . .18 4

Anschließen der Systemsteuerkabel . . . . . . . . . . . . 19 Ändern von Einstellungen . . . . . . . . . . . . . . . . . . . . 20

Anschluss an einen Fernseher . . . . . . . . . . . . . . . . . 22 Anschlüsse an Eingangsgeräte . . . . . . . . . . . . . . . . 22 Verwendung der HDMI-Eingänge . . . . . . . . . . . . . . . 23 Anschluss an ein Gerät mit HDMI-Schnittstelle . . . . 23 Hinweise zu HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Anschluss an ein Gerät mit SCART-Buchse . . . . . . . 24 Anschluss an ein Gerät mit KomponentenVideosignalbuchsen . . . . . . . . . . . . . . . . . . . . . . . . . 24

04 Mitgeliefertes Zubehör . . . . . . . . . . . . .8

10 Weiterführende Funktionen. . . . . . . . .19

Wichtige Informationen für den Benutzer

Wichtige Informationen für den Benutzer Bitte lesen Sie zunächst die folgenden Informationen aufmerksam durch, damit Sie in den vollen Genuss der vielseitigen Funktionen und hohen Leistung dieses Gerätes kommen.

Werden die Außenflächen mit einem nassen Tuch abgewischt, können Wassertröpfchen in das Geräteinnere eindringen und eine Funktionsstörung verursachen.

Befestigen Sie keine Gegenstände wie Etiketten und Klebeband am Gerät.

Bei längerem Nichtgebrauch des Gerätes Durch einen Nichtgebrauch des Gerätes über einen langen Zeitraum hinweg können seine Funktionen beeinträchtigt werden. Schalten Sie das Gerät daher gelegentlich ein, und setzen Sie es eine Zeitlang in Betrieb.

Anderenfalls kann das Gehäuse verfärbt oder zerkratzt werden.

Kondensatbildung Kondensat kann sich auf der Oberfläche oder im Inneren des Gerätes bilden, wenn es direkt von einem kalten an einen warmen Ort gebracht wird, oder beispielsweise an einem Wintermorgen unmittelbar nach Einschalten der Heizung. Wenn Kondensatbildung festgestellt wird, warten Sie bitte, bis diese Feuchtigkeit verdunstet ist, bevor Sie das Gerät einschalten. Ein Gebrauch des Gerätes unter Feuchtigkeitsniederschlag kann eine Funktionsstörung verursachen.

Reinigen des Gehäuses Reiben Sie die Außenflächen des Gerätes mit einem sauberen, weichen Tuch (z.B. aus Baumwolle oder Flanell) sacht ab. Wird ein staubiges oder hartes Tuch verwendet oder das Gehäuse unter Kraftanwendung abgerieben, kann die Oberfläche zerkratzt werden. Das Gehäuse dieses Gerätes besteht hauptsächlich aus Kunststoff. Verwenden Sie keine Chemikalien wie Benzol oder Farbverdünner zum Reinigen des Gehäuses. Derartige Substanzen können das Finish angreifen und zu einem Ablösen der Beschichtung führen. Setzen Sie das Gerät weder leichtflüchtigen Gasen noch Flüssigkeiten wie Insektensprays aus. Sorgen Sie dafür, dass Gegenstände aus Gummi oder Vinyl nicht längere Zeit über mit dem Gerät in Berührung bleiben. Der im Kunststoff enthaltene Weichmacher kann das Finish angreifen und zu einem Ablösen der Beschichtung führen.

Sicherheitshinweise Elektrizität erfüllt viele nützliche Aufgaben, kann aber bei unsachgemäßer Handhabung auch Verletzungen und Sachschäden verursachen. Bei der Konstruktion und Fertigung dieses Gerätes stand die Sicherheit an erster Stelle. Bei unsachgemäßem Gebrauch jedoch besteht die Gefahr von elektrischem Schlag und Brandausbruch. Um mögliche Gefahren auszuschalten, befolgen Sie bitte sorgfältig die nachstehenden Anweisungen bei der Aufstellung, Bedienung und Reinigung dieses Gerätes. Bitte lesen Sie im Interesse Ihrer eigenen Sicherheit und einer möglichst langen Lebensdauer des Gerätes vor der erstmaligen Inbetriebnahme die folgenden Sicherheitshinweise aufmerksam durch. 1. Anweisungen lesen — Bitte machen Sie sich vor der Inbetriebnahme des Gerätes gründlich mit allen Bedienungsanweisungen vertraut. 2. Dieses Handbuch an einem sicheren Ort aufbewahren — Bitte bewahren Sie diese Bedienungsanleitung für jederzeitige Bezugnahme griffbereit auf. 3. Warnungen beachten — Alle Warnungen, die am Gerät selbst angebracht oder im Text dieser Anleitung enthalten sind, sind streng zu beachten. 4. Anweisungen befolgen — Alle Anweisungen zur Bedienung müssen eingehalten werden. 5. Reinigung — Trennen Sie vor dem Reinigen des Gerätes den Netzstecker von der Netzsteckdose. Verwenden Sie zum Reinigen des Gerätes das mitgelieferte Reinigungstuch oder ein anderes weiches Tuch (z.B. aus Baumwolle oder Flanell). Verwenden Sie keine flüssigen Reinigungsmittel oder Aerosol-Sprays. 6. Zubehör — Verwenden Sie ausschließlich das vom Hersteller empfohlene Zubehör. Bei Verwendung von ungeeignetem Zubehör besteht die Gefahr von Unfällen. 7. Wasser und Feuchtigkeit — Verwenden Sie das Gerät nicht in der Nähe von Wasser, z.B. neben einer Badewanne, einem Waschbecken, einer Spüle oder Waschwanne, an einem Schwimmbecken oder in einem feuchten Keller. 8. Sicherer Stand — Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Ständer, Stativ oder Tisch auf. Bei Aufstellung auf einer unstabilen Unterlage kann das Gerät umkippen, was zu ernsthaften Verletzungen sowie einer schweren Beschädigung des Gerätes führen kann. Verwenden Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen werden oder zum Lieferumfang des Gerätes gehören. Bei Wandmontage des Gerätes sind die Anweisungen des Herstellers genau zu befolgen. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Befestigungsteile. 9. Beim Transportieren des Gerätes auf einem Wagen ist äußerste Sorgfalt geboten. Bei einem plötzlichen Halt, übermäßiger Kraftanwendung und auf unebenem Boden kann das Gerät vom Wagen herunterfallen.

10. Belüftung — Die Belüftungsschlitze und anderen Öffnungen im Gehäuse dienen dazu, einen Wärmestau im Geräteinneren zu verhindern. Sorgen Sie dafür, dass diese Schlitze und Öffnungen nicht abgedeckt oder blockiert werden, da eine unzureichende Belüftung ein Überhitzen des Gerätes zur Folge haben und/oder seine Lebensdauer verkürzen kann. Stellen Sie das Gerät nicht auf einem Bett, Sofa, Teppich oder einer

ähnlichen weichen Unterlage auf, da die Belüftungsöffnungen dadurch blockiert werden können. Dieses Gerät ist nicht auf den Einbau ausgelegt; es darf daher nur dann an einem beengten Platz, z.B. in einem Bücherregal oder Gestell, aufgestellt werden, wenn eine ausreichende Belüftung gewährleistet ist bzw. die diesbezüglichen Anweisungen des Herstellers sorgfältig befolgt werden. Spannungsversorgung — Dieses Gerät ist ausschließlich an eine Stromquelle anzuschließen, die den auf dem Typenschild angegebenen Leistungsdaten entspricht. Falls Sie nicht sicher sind, dass die auf dem Typenschild angegebene Nennspannung des Gerätes der örtlichen Netzspannung entspricht, wenden Sie sich bitte an Ihren Fachhändler oder Ihr Energieversorgungsunternehmen. Schutz des Netzkabels — Netzkabel sind grundsätzlich so zu verlegen, dass Personen nicht auf sie treten oder Gegenstände versehentlich darauf abgestellt werden können. Überprüfen Sie Netzkabel an den Steckern und am Gerät. Überlastung — Vermeiden Sie eine Überlastung von Netzsteckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand- und Stromschlaggefahr! Eindringen von Gegenständen und Flüssigkeiten — Führen Sie auf keinen Fall irgendeinen Gegenstand durch die Belüftungsschlitze oder Öffnungen in das Geräteinnere ein. Bauteile im Inneren des Gerätes führen hohe Spannung, und das Einführen eines Gegenstands kann elektrischen Schlag und/oder einen Kurzschluss zwischen derartigen Bauteilen verursachen. Aus dem gleichen Grund dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden. Wartung — Versuchen Sie auf keinen Fall, dieses Gerät selbst zu warten. Durch das Abschrauben von Abdeckungen setzt sich der Nichtfachmann hoher Spannung und anderen Gefährdungen aus. Überlassen Sie jegliche Wartungsarbeiten grundsätzlich dem Kundendienstpersonal. Reparaturen — Falls eine der folgenden Situationen auftreten sollte, trennen Sie unverzüglich den Netzstecker von der Netzsteckdose, und lassen Sie das Gerät dann von qualifiziertem Kundendienstpersonal reparieren. a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn eine Flüssigkeit auf das Gerät verschüttet wurde oder ein Gegenstand in das Geräteinnere gefallen ist. c. Wenn das Gerät Nässe ausgesetzt wurde. d. Wenn das Gerät nicht wie in dieser Bedienungsanleitung beschrieben arbeitet. Nehmen Sie ausschließlich die in dieser Bedienungsanleitung beschriebenen Einstellungen vor. Unsachgemäße, nicht dokumentierte Einstellungen können eine Beschädigung des Gerätes verursachen und machen häufig umfangreiche Einstellarbeiten durch Kundendiensttechniker erforderlich. e. Wenn das Gerät fallen gelassen oder beschädigt wurde. f. Wenn das Gerät einen anomalen Zustand anzeigt. Jede anomale Erscheinung ist als Anzeichen dafür zu betrachten, dass eine Untersuchung des Gerätes durch Kundendienstpersonal erforderlich ist. Ersatzteile — Wenn ein Austausch von Teilen erforderlich wird, überzeugen Sie sich bitte, dass der Kundendiensttechniker die vom Hersteller vorgeschriebenen Ersatzteile oder solche mit den gleichen Eigenschaften und einer vergleichbaren Leistung wie die Originalteile verwendet. Bei Verwendung nicht autorisierter Teile bestehen Brand-, Stromschlag- und andere Gefahren. Sicherheitsprüfung — Lassen Sie nach Abschluss der Wartungs- oder Reparaturarbeiten vom Kundendienst eine Sicherheitsprüfung ausführen, um sicherzustellen, dass sich das Gerät in einwandfreiem Betriebszustand befindet. Wärmequellen — Stellen Sie das Gerät nicht in der Nähe von Wärmequellen, z.B. Heizkörpern, Heizgeräten, Öfen und anderen Wärme erzeugenden Geräten (einschließlich von Verstärkern), auf.

Merkmale 3 Unterstützung der Bildqualitätsregelung des Plasma-Fernsehers * Wenn die HDMI-Steuerung aktiviert wird, um dieses Gerät mit dem Plasma-Fernseher zu verknüpfen, können die Eingänge dieses Gerätes auf die gleiche Bildqualität eingestellt werden, die am PlasmaFernseher einstellbar ist. * Bei aktivierter HDMI-Steuerung/Anschluss an einen unterstützten Plasma-Fernseher (siehe Tabelle). 4 Analog-HDMI-Konvertierung und Skalierung des Eingangssignals auf das Format 576p/720p/ 1080i Die von anderen Videogeräten zugeleiteten analogen Videosignale (FBAS/S-Video/Komponenten) werden in Digitalsignale umgewandelt und über die HDMIBuchse ausgegeben. Analoge Signale können auf das Format 576p, 720p oder 1080i skaliert (vergrößert/verkleinert) werden. Die Videoschaltungen umfassen eine Faroudja DCDiSchaltung für hohe Bildqualität zur Unterdrückung der Aliasing-Artefakte (“Treppen”), die während der IPKonvertierung erzeugt werden, so dass ein ruckfreies, natürlicher wirkendes Bild erhalten wird.

1 Vereinfachte Verdrahtung Der Anschluss an einen Pioneer Plasma-Fernseher wird über ein einziges HDMI-Kabel hergestellt. Dies macht das umständliche Anschließen zahlreicher Kabel zwischen den verschiedenen Eingangsgeräten und dem Plasma-Fernseher überflüssig. Selbst wenn der Plasma-Fernseher an einer Wand montiert ist, braucht nur ein einziges HDMI-Kabel durch die Wand verlegt zu werden (wenn kein Personalcomputer angeschlossen ist). Flexible Unterstützung beim Ändern und Hinzufügen von neuen Eingabegeräten selbst bei Wandmontage des Plasma-Fernsehers. 2 PDP-verknüpfter Betrieb* Wenn die HDMI-Steuerung zur Verknüpfung dieses Gerätes mit dem Plasma-Fernseher aktiviert ist, kann dieses Gerät ebenfalls über die Fernbedienung des Plasma-Fernsehers gesteuert werden. • Das Ein- und Ausschalten dieses Gerätes kann mit dem Ein- und Ausschalten des Plasma-Fernsehers verknüpft werden. (Für ein verknüpftes Ausschalten beider Geräte aktivieren Sie die Ausschaltsteuerung des PlasmaFernsehers.) • Die Fernbedienung des Plasma-Fernsehers kann zum Umschalten der Eingänge an diesem Gerät verwendet werden. * Bei aktivierter HDMI-Steuerung/Anschluss an einen unterstützten Plasma-Fernseher (siehe Tabelle).

Mitgeliefertes Zubehör

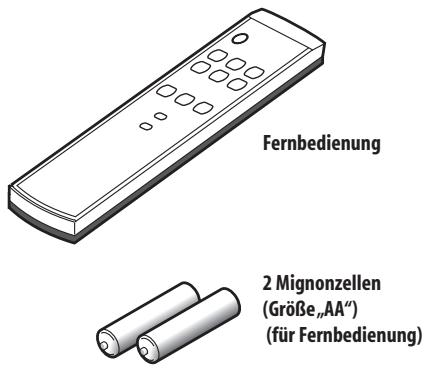

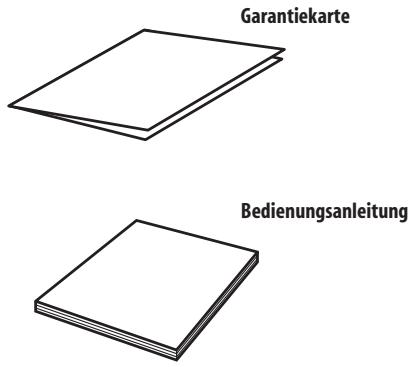

Mitgeliefertes Zubehör Bitte vergewissern Sie sich, dass die unten aufgelisteten Zubehörartikel vollständig im Verpackungskarton enthalten sind.

2 Mignonzellen (Größe „AA“) (für Fernbedienung)

Netzkabel Ein für Ihr Land bzw. Gebiet geeignetes Netzkabel gehört zum Lieferumfang:

Für europäische Länder außer Großbritannien und Irland

Für Großbritannien und Irland

Lage und Bezeichnung der Teile

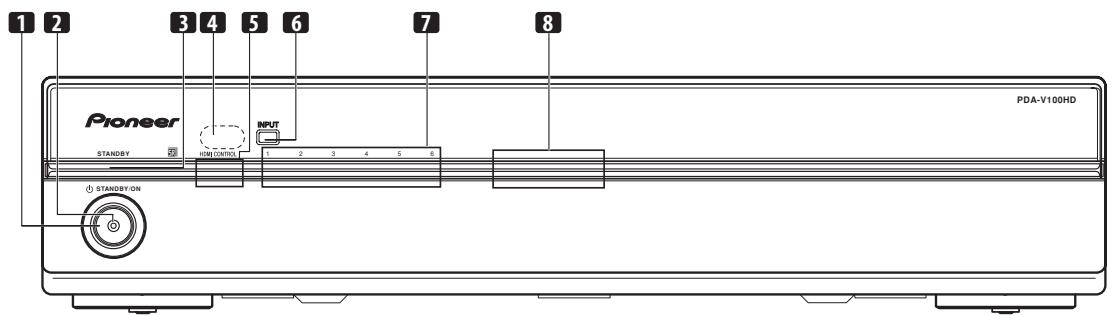

Lage und Bezeichnung der Teile Frontplatte 1

1 Taste STANDBY/ON Drücken Sie diese Taste, um das Gerät einzuschalten oder in den Bereitschaftszustand umzuschalten. 2 Einschaltanzeige (blau) Bei eingeschaltetem Gerät leuchtet dieser Bereich blau. 3 STANDBY-Anzeige (rot) Diese Anzeige leuchtet rot, wenn sich das Gerät im Bereitschaftszustand befindet. 4 Fernbedienungssignal-Sensor Um das Gerät fernzubedienen, richten Sie den Geber der Fernbedienung auf diesen Empfänger. 5 HDMI CONTROL-Anzeigen (links: orangefarben/rechts: grün) Bei Anschluss dieses Gerätes an einen PlasmaFernseher leuchten diese Anzeigen unter folgenden Bedingungen auf: a.PDP-Kombinationsmodus: Die grüne Anzeige leuchtet bei Einstellung des Schalters HDMI CONTROL auf ON, um darauf hinzuweisen, dass dieses Gerät über die Fernbedienung des angeschlossenen PlasmaFernsehers gesteuert werden kann. (Siehe Seite 10.) b. Modus Independent 1: Die orangefarbene Anzeige leuchtet bei Einstellung des Schalters HDMI CONTROL auf ON. (Siehe Seite 10.) c. Modus Independent 2: Bei Einstellung des Schalters HDMI CONTROL auf OFF leuchtet die Anzeige nicht. (Siehe Seite 10.)

6 Taste INPUT Diese Taste dient zur Wahl einer der an die Buchsen INPUT 1 bis INPUT 6 dieses Gerätes angeschlossenen Eingangsquellen. 7 Eingangsanzeigen Diese Anzeigen dienen zur Kennzeichnung des momentan gewählten Eingangs und des aktuellen Modus. 8 Blaue Beleuchtung Bei eingeschaltetem Gerät leuchtet dieser Bereich blau. Im Einstellmodus blinkt die blaue Beleuchtung.

Lage und Bezeichnung der Teile

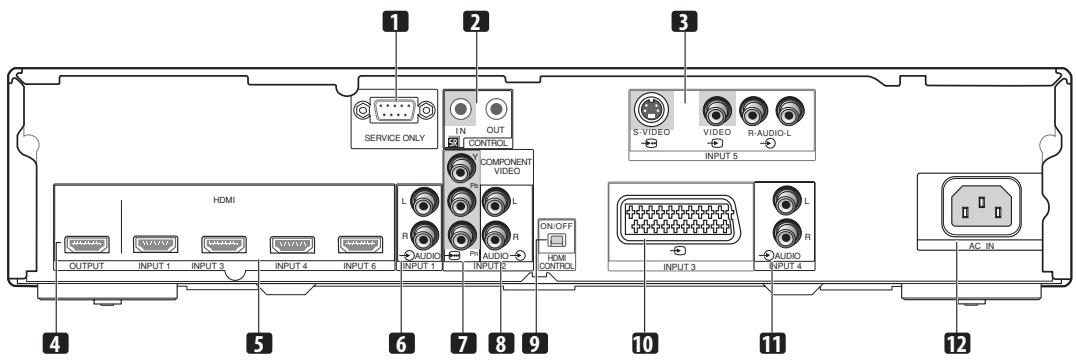

1 Anschluss für Werkseinstellungen An dieser Buchse darf vom Benutzer kein Anschluss hergestellt werden. 2 Buchsen CONTROL IN/OUT Diese Systemsteuerbuchsen dienen zum Anschluss von Pioneer-Komponenten, die mit dem Symbol gekennzeichnet sind. 3 Buchsen INPUT 5 (S-VIDEO, VIDEO, AUDIO) Verbinden Sie diese Eingangsbuchsen mit den Ausgangsbuchsen eines Blu-ray-Disc-Players (BD), DVD-Players, DVD-Recorders, einer Set-Top-Box (STB), eines Videorecorders, einer Spielekonsole, eines Camcorders usw. 4 Buchse OUTPUT (HDMI) Verbinden Sie diesen Ausgang mit der HDMI-Buchse eines Fernsehers mit HDMI-Schnittstelle (HighDefinition Multimedia Interface). 5 Buchsen INPUT 1, INPUT 3, INPUT 4, INPUT 6 (HDMI) Verbinden Sie diese Eingangsbuchsen mit den HDMIBuchsen von externen Geräten mit HDMI-Schnittstelle (High-Definition Multimedia Interface), z.B. BD-Player, DVD-Recorder usw. 6 Buchsen INPUT 1 (AUDIO) Verbinden Sie diese Eingangsbuchsen mit den analogen Audio-Ausgangsbuchsen eines externen Gerätes.

7 Buchsen INPUT 2 (COMPONENT VIDEO: Y, PB, PR) Verbinden Sie diese Eingangsbuchsen mit den entsprechenden Ausgangsbuchsen eines BD-Players, DVD-Players, DVD-Recorders usw. 8 Buchsen INPUT 2 (AUDIO) Verbinden Sie diese Eingangsbuchsen mit den AudioAusgangsbuchsen eines BD-Players, DVD-Players, DVD-Recorders usw. 9 Schalter HDMI CONTROL Bringen Sie diesen Schalter in die Stellung ON, wenn dieses Gerät an einen Pioneer Plasma-Fernseher angeschlossen ist; bei Anschluss an den Fernseher eines anderen Fabrikats bringen Sie ihn in die Stellung OFF. 10 Buchse INPUT 3 (SCART) Verbinden Sie diese SCART-Eingangsbuchse mit der SCART-Ausgangsbuchse eines BD-Players, DVDPlayers, DVD-Recorders usw. 11 Buchsen INPUT 4 (AUDIO) Verbinden Sie diese Eingangsbuchsen mit den analogen Audio-Ausgangsbuchsen eines externen Gerätes. 12 AC IN Schließen Sie den Steckverbinder an einem Ende des mitgelieferten Netzkabels an diesen Netzeingang, und den Netzstecker am anderen Ende an eine Netzsteckdose an.

Lage und Bezeichnung der Teile

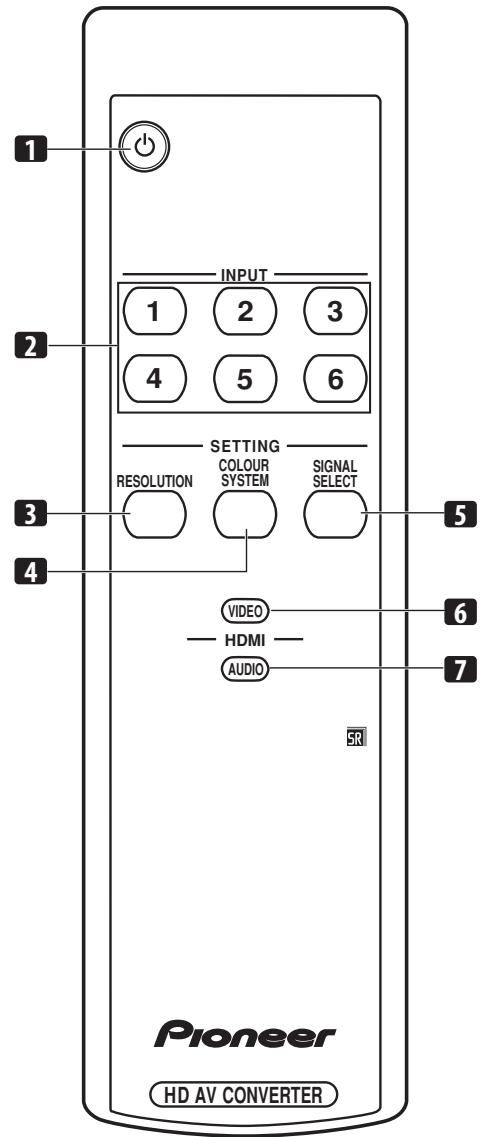

Fernbedienung Richten Sie den Geber der Fernbedienung auf den Empfänger an der Frontplatte des Gerätes, um dieses zu steuern.

1 Taste Drücken Sie diese Taste, um das Gerät einzuschalten oder in den Bereitschaftszustand umzuschalten. 2 Tasten INPUT Diese Tasten dienen zur Wahl einer der an die Buchsen INPUT 1 bis INPUT 6 des Gerätes angeschlossenen Eingangsquellen. 3 Taste RESOLUTION Diese Taste dient zur Einstellung der Ausgangsauflösung bei der Umwandlung von analogen Eingangssignalen in HDMI-Signale. (Siehe Seite 20.) 4 Taste COLOUR SYSTEM Diese Taste dient zur Einstellung des Farbsystems für analoge Eingangssignale. (Siehe Seite 20.) 5 Taste SIGNAL SELECT Diese Taste dient zur Wahl des Eingangssignals für INPUT 3. (Siehe Seite 20.) 6 Taste VIDEO Diese Taste dient zur Einstellung des Farbformats bei der Umwandlung von analogen Eingangssignalen in HDMI-Signale. (Siehe Seite 21.) 7 Taste AUDIO Diese Taste dient zur Wahl des Audiosignaltyps bei Zuleitung eines HDMI-Signals. (Siehe Seite 21.)

Vorbereitungen Aufstellen des Gerätes

Vorbereiten der Fernbedienung

Achtung • Stellen Sie keinen Videorecorder oder irgendein anderes Gerät auf dieses Gerät. • Sorgen Sie bei der Aufstellung für ausreichenden Freiraum auf beiden Seiten und oberhalb des Gerätes. • Achten Sie darauf, dass die seitlichen Belüftungsschlitze und die Auslassöffnung an der Rückwand nicht durch irgendwelche Gegenstände blockiert werden. mehr als 5 cm

PDA-V100HD INPUT STANDBY

STANDBY/ON Einlegen der Batterien 1

Öffnen Sie den Batteriefachdeckel.

2 Legen Sie die beiden mitgelieferten Mignonzellen (Größe „AA“) mit dem Minuspol (–) zuerst in das Fach ein.

Belüftungsschlitz mehr als 10 cm

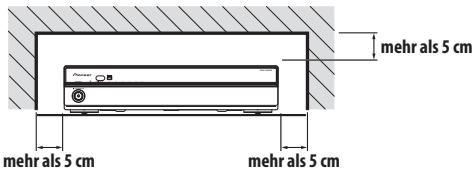

Achtung • Vermeiden Sie eine Aufstellung des Gerätes in senkrechter Lage, da dies eine Beschädigung sowie Funktionsstörungen zur Folge haben kann.

Beachten Sie beim Einlegen der Batterien die Polaritätsmarkierungen (+) und (–) im Inneren des Batteriefachs. 3 Schließen Sie den Batteriefachdeckel.

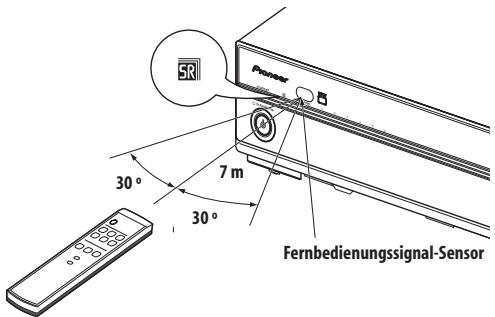

Reichweite der Fernbedienung Richten Sie den Geber der Fernbedienung zum Gebrauch auf den Fernbedienungssignal-Sensor ( ) links an der Frontplatte des Gerätes. Der maximale Abstand vom Fernbedienungssignal-Sensor beträgt etwa 7 Meter, und der Winkel zwischen Geber und Empfänger darf 30 Grad nach rechts, links, oben und unten nicht überschreiten.

Achtung Unsachgemäße Handhabung von Batterien kann zu einem Auslaufen von Batterieelektrolyt und einer Explosion beim Platzen der Batterie führen. Bitte befolgen Sie daher unbedingt die nachstehenden Anweisungen. • Verwenden Sie beim Auswechseln erschöpfter Batterien ausschließlich Mangan- oder Alkalitrockenzellen als Ersatzbatterien. • Legen Sie die Batterien gemäß den Polaritätsmarkierungen (+) und (–) im Inneren des Batteriefachs ein. • Batterien unterschiedlicher Sorten dürfen nicht zusammen verwendet werden. Die verschiedenen Sorten von Batterien besitzen unterschiedliche Eigenschaften. • Verwenden Sie nicht eine gebrauchte und eine frische Batterie gemeinsam. Der gemeinsame Gebrauch alter und neuer Batterien kann die Lebensdauer der neuen Batterie verkürzen und ein Auslaufen von Elektrolyt aus der alten Batterie verursachen. • Entfernen Sie erschöpfte Batterien unverzüglich aus dem Batteriefach. Im Batteriefach ausgelaufener Elektrolyt kann bei Kontakt Hautreizungen verursachen. Falls Elektrolyt ausgelaufen ist, reinigen Sie das Batteriefach gründlich mit einem Lappen. • Die Batterien im Lieferumfang dieses Gerätes können lagerungsbedingt eine kürzere Lebensdauer als erwartet besitzen. • Wenn die Fernbedienung längere Zeit über nicht benutzt werden soll, entfernen Sie die Batterien aus dem Batteriefach. • BITTE BEACHTEN SIE BEIM ENTSORGEN VERBRAUCHTER BATTERIEN UNBEDINGT DIE IN IHREM LAND/GEBIET GELTENDEN GESETZLICHEN VORSCHRIFTEN UND UMWELTBESTIMMUNGEN.

Fernbedienungssignal-Sensor

Achtung • Setzen Sie die Fernbedienung keinen Stößen aus. Schützen Sie die Fernbedienung vor Kontakt mit Flüssigkeiten, und bewahren Sie sie nicht in einer sehr feuchten Umgebung auf. • Setzen Sie die Fernbedienung keiner direkten Sonneneinstrahlung aus. Durch Wärmeeinwirkung kann die Fernbedienung verformt werden. • Wenn der Fernbedienungssignal-Sensor an der Frontplatte des Gerätes direkter Sonneneinstrahlung oder einer starken Kunstlichtquelle ausgesetzt ist, können die vom Fernbedienungsgeber übermittelten Infrarotsignale möglicherweise nicht empfangen werden. Verändern Sie in einem solchen Fall den Winkel zwischen der Lichtquelle und dem Gerät, oder gehen Sie mit der Fernbedienung näher an den Sensor heran. • Wenn sich ein Hindernis zwischen dem Geber und dem Fernbedienungssignal-Sensor befindet, ist u.U. keine Fernbedienung möglich. • Bei abnehmender Batteriespannung nimmt die Reichweite der Fernbedienung deutlich ab. Wechseln Sie die Batterien rechtzeitig gegen frische Batterien aus.

Bedienung Wenn dieses Gerät an einen Pioneer Plasma-Fernseher angeschlossen und die HDMI-Steuerung aktiviert ist, kann die Fernbedienung des Plasma-Fernsehers zur Steuerung der meisten Funktionen dieses Gerätes verwendet werden. Um von der HDMI-Steuerung Gebrauch zu machen, stellen Sie den Schalter HDMI CONTROL an der Rückwand dieses Gerätes auf ON, und wählen Sie dann im Menü „HDMI-Strg. Einst“ des Plasma-Fernsehers die Einstellung, die eine Steuerung dieses Gerätes ermöglicht. Zusätzlich kann dieses Gerät auch ohne Gebrauch der HDMI-Steuerung als Audio/Video-Eingangswähler eingesetzt werden. Um es als solchen einzusetzen, belassen Sie den Schalter HDMI CONTROL in der Stellung OFF. Bei Verwendung von Pioneers HDMI-Steuerfunktion verfügt dieses Gerät über drei Betriebsmodi. Die HDMI CONTROL-Anzeigen an der Frontplatte bieten Aufschluss darüber, welcher Modus momentan aktiviert ist. In der nachstehenden Tabelle sind die in jedem Modus verfügbaren Betriebsvorgänge samt den jeweiligen Einschränkungen aufgeführt:

Betriebsvorgänge/Einschränkungen

PDPKombinationsmodus

Betriebsvorgänge: • Die HDMI-Steuerung wird verwendet, um einen mit dem angeschlossenen Pioneer Plasma-Fernseher verknüpften Betrieb zu gestatten. • Die Fernbedienung im Lieferumfang des Pioneer PlasmaFernsehers kann zum Umschalten zwischen den an die Buchsen INPUT 1 bis INPUT 5 dieses Gerätes angeschlossenen Eingangsquellen verwendet werden. • Die Fernbedienung im Lieferumfang des Pioneer PlasmaFernsehers kann zum gleichzeitigen Ein- und Ausschalten beider Geräte verwendet werden. • Bei Zuleitung eines Videosignals von einem an einen HDMI-Eingang (nur INPUT 1, 3 und 4) dieses Gerätes angeschlossenen externen Gerätes wird dieses Gerät automatisch eingeschaltet und der Eingangswähler entsprechend umgeschaltet, um eine Ausgabe des vom externen Gerät zugeleiteten Bilds auf den Bildschirm zu ermöglichen. Einschränkungen: • Die Tasten INPUT am PDA-V100HD und seiner Fernbedienung sind nicht funktionsfähig. • Das an INPUT 6 angeschlossene Gerät kann nicht als Eingangsquelle gewählt werden.

Einstellungen für HDMISteuerung An diesem Gerät erforderliche Einstellung: Schalter HDMI CONTROL: ON Am Pioneer Plasma-Fernseher erforderliche Einstellung: Wahl der Menüeinstellung, die einen mit diesem Gerät verknüpften Betrieb ermöglicht.

Einstellungen für HDMISteuerung

Betriebsvorgänge/Einschränkungen

Betriebsvorgänge: • Die HDMI-Steuerung wird verwendet, um einen mit dem Eingabegerät verknüpften Betrieb zu ermöglichen. • Bei Erkennung des Videosignals von einem an einen HDMI-Eingang (nur INPUT 1, 3 und 4) dieses Gerätes angeschlossenen externen Gerätes wird dieses Gerät automatisch eingeschaltet und der Eingangswähler entsprechend umgeschaltet, um eine Ausgabe des vom externen Gerät zugeleiteten Bilds auf den Bildschirm zu ermöglichen. • Ob eine Ausschaltverknüpfung dieses Gerätes mit den angeschlossenen Geräten möglich ist, hängt davon ab, ob die externen Geräte diese Funktion unterstützen (d.h. zur Übertragung des Ausschaltbefehls im Stande sind). • Die Tasten INPUT am PDA-V100HD und seiner Fernbedienung können zum Umschalten zwischen den an die Buchsen INPUT 1 bis INPUT 6 angeschlossenen Geräten verwendet werden.

An diesem Gerät erforderliche Einstellung:

Schalter HDMI CONTROL: ON Modus Independent 2

Betriebsvorgänge: • Die HDMI-Steuerfunktion wird nicht verwendet. • Das Gerät arbeitet als Einzelgerät, und seine Funktionen sind nicht mit anderen Geräten verknüpft. • Die Tasten INPUT am PDA-V100HD und seiner Fernbedienung können zum Umschalten zwischen den an die Buchsen INPUT 1 bis INPUT 6 angeschlossenen Geräten verwendet werden.

An diesem Gerät erforderliche Einstellung:

Schalter HDMI CONTROL: OFF Deutsch

Anschließen des Gerätes an einen Pioneer Plasma-Fernseher (siehe Kapitel 8) Die nachstehende Tabelle bietet eine Übersicht über die Betriebsvorgänge, Anzeigen und Bedingungen nach Anschluss dieses Gerätes an einen Pioneer Plasma-Fernseher und enthält zusätzliche Vorsichtshinweise. * Angaben zu den Modellbezeichnungen der unterstützten Pioneer Plasma-Fernseher finden Sie in der entsprechenden Tabelle im Abschnitt Merkmale (Seite 7). Betriebsvorgänge

• Die Fernbedienung des Plasma-Fernsehers kann zum Umschalten der Eingänge an diesem Gerät verwendet werden. • Der Netzschalter dieses Gerätes ist elektrisch mit dem Netzschalter des Plasma-Fernsehers verknüpft; beim Ausschalten des Plasma-Fernsehers wird dieses Gerät automatisch gleichzeitig ausgeschaltet.

Die grüne HDMI CONTROL-Anzeige leuchtet.

• Der Schalter HDMI CONTROL muss auf ON eingestellt sein. • Im Menü „HDMI-Strg. Einst“ des Plasma-Fernsehers muss diejenige Einstellung gewählt sein, die eine Steuerung dieses Gerätes gestattet. Hinweis: Einzelheiten zu dieser Einstellung finden Sie in der Bedienungsanleitung Ihres Plasma-Fernsehers.

• Die Taste INPUT an der Frontplatte und die Tasten INPUT (1 bis 6) an der Fernbedienung können nicht zum Umschalten zwischen den verschiedenen Eingängen des Gerätes verwendet werden. • Das an die Buchse INPUT 6 angeschlossene Gerät kann nicht gewählt werden. • Wenn Sie den Schalter HDMI CONTROL anschließend von ON auf OFF zurückstellen, müssen Sie darauf achten, die im Menü „HDMI-Strg. Einst“ vorgenommene Einstellung ebenfalls wieder aufzuheben.

Anschließen des Gerätes an andere Fernseher (siehe Kapitel 9) Die nachstehende Tabelle bietet eine Übersicht über die Betriebsvorgänge, Anzeigen und Bedingungen bei Einsatz dieses Gerätes als Audio/Video-Eingangswähler und enthält zusätzliche Vorsichtshinweise.

• Die Taste INPUT an der Frontplatte und die Tasten INPUT (1 bis 6) an der Fernbedienung können zum Umschalten zwischen den verschiedenen Eingängen des Gerätes verwendet werden.

Die HDMI CONTROL-Anzeigen leuchten nicht.

• Der Schalter HDMI CONTROL muss auf OFF eingestellt sein.

• Die Fernbedienung des Plasma-Fernsehers kann nicht zum Umschalten der Eingänge an diesem Gerät verwendet werden.

Anschließen des Gerätes an einen Pioneer Plasma-Fernseher

Anschließen des Gerätes an einen Pioneer Plasma-Fernseher • Einzelheiten zu den verschiedenen Anschlüssen finden Sie im Abschnitt Einsatz in Verbindung mit anderen Geräten auf Seite 22. • Wenn der Fernbedienungssignal-Sensor des Plasma-Fernsehers zur Steuerung dieses Gerätes verwendet werden soll, schlagen Sie bitte im Abschnitt Anschließen der Systemsteuerkabel auf Seite 19 nach. 3 Schalten Sie die Stromzufuhr ein. • Schalten Sie die Stromzufuhr erst ein, nachdem Sie alle anderen Geräte angeschlossen haben. 4 Prüfen Sie nach, dass die orangefarbene HDMI CONTROL-Anzeige leuchtet.

Um dieses Gerät an einen Pioneer Plasma-Fernseher anzuschließen, gehen Sie wie nachstehend beschrieben vor. Die Möglichkeit, von der HDMI-Steuerung Gebrauch zu machen, hängt von den Spezifikationen des jeweils angeschlossenen Plasma-Fernsehers ab; bitte schlagen Sie daher in der Bedienungsanleitung Ihres Plasma-Fernsehers nach, wenn Sie diese Funktion verwenden möchten. Vergewissern Sie sich stets, dass der Netzschalter jeweils am Plasma-Fernseher und an diesem Gerät ausgeschaltet ist, bevor Sie diesen Anschluss herstellen oder Einstellungen vornehmen.

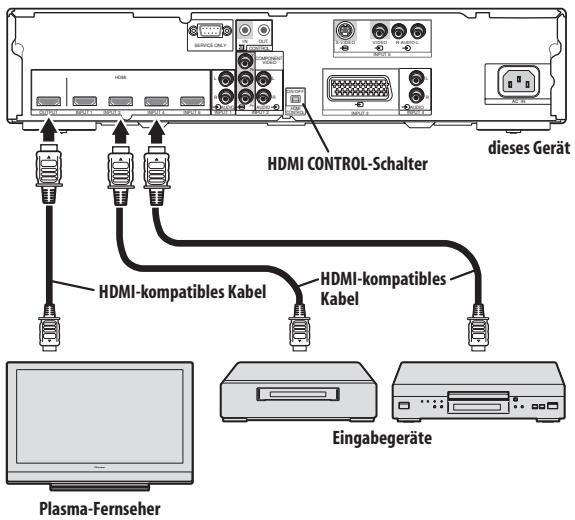

Beispiel eines Systemaufbaus unter Verwendung von HDMI-Anschlüssen

SERVICE ONLY OUT IN S-VIDEO VIDEO R-AUDIO-L CONTROL Y INPUT 5

5 • Wählen Sie im Menü „HDMI-Strg. Einst“ des Plasma-Fernsehers diejenige Einstellung, die eine Steuerung dieses Gerätes gestattet. • Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Plasma-Fernsehers. 6 Prüfen Sie nach, dass jetzt die grüne HDMI CONTROL-Anzeige leuchtet und die orangefarbene Anzeige erloschen ist.

1 Bringen Sie den Schalter HDMI CONTROL an der Rückwand dieses Gerätes in die Stellung ON.

2 Schließen Sie die gewünschten externen Geräte an dieses Gerät an. • Vergewissern Sie sich, dass die Stromzufuhr aller Geräte ausgeschaltet ist, bevor Sie irgendwelche Anschlüsse herstellen.

Wählen Sie den gewünschten Eingang. • Vergewissern Sie sich, dass die Fernbedienung des Plasma-Fernsehers zum Umschalten zwischen den verschiedenen Eingängen verwendet werden kann.

Beim Ausschalten der Stromzufuhr: Wenn die Stromversorgung der beiden Geräte durch Wahl der entsprechenden Einstellung im Menü „HDMIStrg. Einst“ des Plasma-Fernsehers miteinander verknüpft wurde, wird dieses Gerät gleichzeitig ausgeschaltet, wenn Sie den Plasma-Fernseher über dessen Fernbedienung ausschalten.

Verwendung des Gerätes mit anderen Fernsehern

Verwendung des Gerätes mit anderen Fernsehern Um dieses Gerät als Audio/Video-Eingangswähler zu verwenden, gehen Sie wie nachstehend beschrieben vor. Vergewissern Sie sich stets, dass der Netzschalter jeweils am Fernseher und an diesem Gerät ausgeschaltet ist, bevor Sie irgendwelche Anschlüsse herstellen oder Einstellungen vornehmen. 1 Bringen Sie den Schalter HDMI CONTROL in die Stellung OFF.

2 Schließen Sie die gewünschten externen Geräte an dieses Gerät an. • Vergewissern Sie sich, dass die Stromzufuhr aller Geräte ausgeschaltet ist, bevor Sie irgendwelche Anschlüsse herstellen. • Einzelheiten zu den verschiedenen Anschlüssen finden Sie im Abschnitt Einsatz in Verbindung mit anderen Geräten auf Seite 22. 3 Schalten Sie die Stromzufuhr ein. • Schalten Sie die Stromzufuhr erst ein, nachdem Sie alle anderen Geräte angeschlossen haben. 4 Vergewissern Sie sich, dass die HDMI CONTROLAnzeigen nicht leuchten.

Wählen Sie den gewünschten Eingang. • • Vergewissern Sie sich, dass die Taste INPUT an der Frontplatte und die Tasten INPUT (1 bis 6) an der Fernbedienung zum Umschalten zwischen den verschiedenen Eingängen des Gerätes verwendet werden können.

Beim Ausschalten der Stromzufuhr: Drücken Sie die Taste STANDBY/ON an der Frontplatte oder die Taste an der Fernbedienung, um das Gerät auszuschalten.

Weiterführende Funktionen

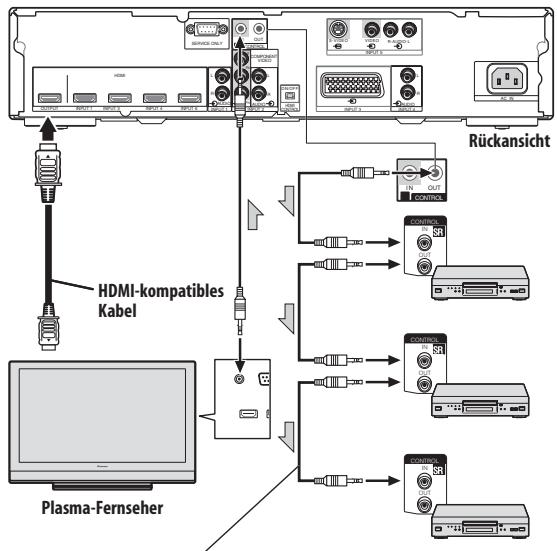

Weiterführende Funktionen Anschließen der Systemsteuerkabel

SERVICE ONLY OUT IN S-VIDEO VIDEO R-AUDIO-L CONTROL Y INPUT 5

COMPONENT VIDEO PB HDMI L L L ON/OFF R R R AC IN OUTPUT Hinweis • Vergewissern Sie sich stets, dass die Stromzufuhr aller Geräte ausgeschaltet ist, bevor Sie irgendwelche Anschlüsse herstellen. • Stellen Sie zunächst alle anderen Anschlüsse zwischen den verschiedenen Geräten her, bevor Sie die Systemsteuerkabel anschließen.

Sie können dieses Gerät über Systemsteuerkabel mit anderen Pioneer-Geräten verbinden, die mit dem Logo gekennzeichnet sind. Danach kann das angeschlossene Gerät über die Befehle gesteuert werden, die von seiner Fernbedienung an den Fernbedienungssignal-Sensor an der Frontplatte dieses Gerätes übermittelt werden. Nachdem Anschlüsse an den Buchsen CONTROL IN/ OUT hergestellt worden sind, ignorieren die Fernbedienungssignal-Sensoren der angeschlossenen Geräte die von ihren Fernbedienungen übermittelten Befehle. Richten Sie die Fernbedienung des jeweiligen externen Gerätes auf den FernbedienungssignalSensor an der Frontplatte dieses Gerätes, um das angeschlossene Gerät zu steuern.

OUT CONTROL IN OUT Plasma-Fernseher

Als Systemsteuerkabel (im Fachhandel erhältlich) werden Mono-Audiokabel mit Ministeckern (ohne Widerstand) verwendet. Hinweis • Bevor Sie einen Anschluss an den CONTROLBuchsen herstellen, müssen Sie darauf achten, die betreffenden Geräte über analoge Audio- oder Videokabel miteinander zu verbinden. Wenn ausschließlich ein digitaler Anschluss hergestellt worden ist, steht die Systemsteuerung nicht zur Verfügung. • Wenn Sie einen SR-Anschluss an einen Pioneer Plasma-Fernseher hergestellt haben, müssen Sie beim Gebrauch der Fernbedienung dieses Gerätes darauf achten, den Geber auf den Fernbedienungssignal-Sensor am PlasmaFernseher zu richten.

Weiterführende Funktionen

Ändern von Einstellungen Ändern der HDMI-Ausgangsauflösung Bei der Umwandlung von analogen Eingangssignalen in HDMI-Signale muss die Ausgangsauflösung eingestellt werden. Diese Einstellung steht zur Verfügung, wenn momentan INPUT 2, INPUT 3 (SCART) oder INPUT 5 als Eingang gewählt ist.

Wahl des Farbsystems Diese Einstellung dient zur Wahl des Farbfernsehsystems für analoge Eingangssignale. Diese Einstellung steht zur Verfügung, wenn momentan INPUT 3 (SCART) oder INPUT 5 als Eingang gewählt ist.

• Betätigen Sie die Taste RESOLUTION an der Fernbedienung zur Wahl der gewünschten Auflösung. Die folgenden Einstellungen stehen zur Auswahl: Einstellung

Auto Die Auflösung wird automatisch dem (Standardein- Eingangssignal entsprechend stellung) eingestellt. 480p/576p

Umschaltung auf eine Auflösung von 480p/576p

Umschaltung auf eine Auflösung von 720p

Umschaltung auf eine Auflösung von 1080i

Hinweis • Normalerweise sollte die Einstellung Auto beibehalten werden.

• Betätigen Sie die Taste COLOUR SYSTEM an der Fernbedienung zur Wahl des gewünschten Farbsystems. Die folgenden Einstellungen stehen zur Auswahl: Auto (Standardeinstellung), PAL, SECAM, NTSC, 4.43NTSC und PAL60. Hinweis • Normalerweise sollte die Einstellung Auto beibehalten werden.

Wahl des Eingangssignals von INPUT 3 Diese Einstellung dient zur Wahl des INPUT 3 zugeleiteten Videosignals.

RESOLUTION SETTING COLOUR SYSTEM SIGNAL SELECT

• Betätigen Sie die Taste SIGNAL SELECT an der Fernbedienung zur Wahl des gewünschten Signaltyps. Die folgenden Einstellungen stehen zur Auswahl: VIDEO (Standardeinstellung), S-VIDEO, RGB und HDMI.

Weiterführende Funktionen

Einstellung des Videosignal-Farbformats Diese Einstellung dient zur Wahl des Farbformats bei der Umwandlung von analogen Eingangssignalen in HDMI-Signale.

Einstellung des Audiosignalformats für den HDMI-Eingang Bei Verwendung eines HDMI-Eingangs dient diese Einstellung zur Wahl des Audiosignalformats. Diese Einstellung steht zur Verfügung, wenn momentan INPUT 1 (HDMI), INPUT 3 (HDMI) oder INPUT 4 (HDMI) als Eingang gewählt ist.

• Betätigen Sie die Taste VIDEO an der Fernbedienung zur Wahl des gewünschten Farbformats. Die folgenden Einstellungen stehen zur Auswahl: Einstellung

Auto Das Farbformat wird automatisch dem (Standardein- Eingangssignal entsprechend stellung) eingestellt. Farbe 1

Das Format ist fest auf digitale Komponentenvideosignale (4:2:2) eingestellt.

Das Format ist fest auf digitale Komponentenvideosignale (4:4:4) eingestellt.

Das Format ist fest auf digitale RGBSignale (16 bis 235) eingestellt.

Das Format ist fest auf digitale RGBSignale (0 bis 255) eingestellt.

Hinweis • Normalerweise sollte die Einstellung Auto beibehalten werden.

• Betätigen Sie die Taste AUDIO an der Fernbedienung zur Wahl des gewünschten Audiosignalformats. Die folgenden Einstellungen stehen zur Auswahl: Einstellung

Auto Das Audiosignalformat wird (Standardein- automatisch dem Typ des stellung) Eingangssignals entsprechend eingestellt. Digital

Nur digitale HDMI-Audiosignale werden wiedergegeben.

Wenn Anschlüsse sowohl an einem HDMI-Eingang als auch an analogen Audio-Eingangsbuchsen hergestellt worden sind, werden nur analoge Audiosignale wiedergegeben.

Hinweis • Normalerweise sollte die Einstellung Auto beibehalten werden. • Bei INPUT 6 steht diese Einstellung nicht zur Verfügung, da dieser Eingang nicht mit analogen Audio-Eingangsbuchsen ausgestattet ist.

Einsatz in Verbindung mit anderen Geräten

Einsatz in Verbindung mit anderen Geräten Anschlüsse an Eingangsgeräte

Anschluss an einen Fernseher Dieses Gerät kann an alle Fernseher angeschlossen werden, die mit einer HDMI-Schnittstelle (HighDefinition Multimedia Interface) ausgestattet sind. Hinweis • Wenn Sie dieses Gerät an einen Pioneer PlasmaFernseher angeschlossen haben, der einen verknüpften Betrieb gestattet, stellen Sie den Schalter HDMI CONTROL an der Rückwand auf ON. Bei Anschluss an einen Fernseher eines anderen Fabrikats stellen Sie den Schalter HDMI CONTROL auf OFF. (Siehe Seite 10.) • Im PDP-Kombinationsmodus kann das an INPUT 6 angeschlossene Gerät nicht gewählt werden, da die Fernbedienung im Lieferumfang von Pioneer Plasma-Fernsehern nicht über eine Taste INPUT 6 verfügt.

Viele Arten von externen Geräten können an dieses Gerät angeschlossen werden, z.B. PlasmaFernsehgeräte, BD-Player, DVD-Player, DVD-Recorder, Set-Top-Boxen, Videorecorder, Spielekonsolen, Camcorder usw. Um das Bild eines angeschlossenen Gerätes auf dem Bildschirm zu betrachten, wählen Sie den entsprechenden Eingang mit den Tasten INPUT (1 bis 6) an der Fernbedienung (siehe Seite 11). Im PDPKombinationsmodus verwenden Sie die Fernbedienung des Plasma-Fernsehers, um zwischen den verschiedenen Eingängen umzuschalten. Achtung • Achten Sie zum Schutz aller Geräte stets darauf, den Netzstecker dieses Gerätes von der Netzsteckdose zu trennen, bevor Sie es an einen Plasma-Fernseher, einen BD-Player, DVD-Player, DVD-Recorder, eine Set-Top-Box, einen Videorecorder, eine Spielekonsole, einen Camcorder oder ein anderes Gerät anschließen. • Bitte beachten Sie, dass jeweils nur ein einziges Gerät an einen Eingang angeschlossen werden kann.

Einsatz in Verbindung mit anderen Geräten

Verwendung der HDMIEingänge

Unterstützte Videosignale 640 x 480 (VGA) 60 Hz 720 x 480p@59,94 Hz/60 Hz 720 (1440) x 480i@59,94 Hz/60 Hz

Unterstützung von Deep Colour Der Ausdruck „Deep Colour“ (Tieffarbe) bezieht sich auf die Farbtiefe, mit der die Anzahl der Bits festgelegt wird, die zur Wiedergabe der Farbe eines einzigen Bildpunkts (Pixel) bei einem Bitmap-Bild erforderlich ist. Zusätzlich zu herkömmlichen RGB/YCbCr-Signalen mit 16/20/24 Bit unterstützen Plasma-Fernseher auch RGB/ YCbCr-Signale mit 30/36 Bit. Bei Anschluss eines Gerätes, das die Norm HDMI 1.3 Deep Colour unterstützt, können Signale ohne jegliche Beeinträchtigung ihrer Qualität übertragen und empfangen werden.

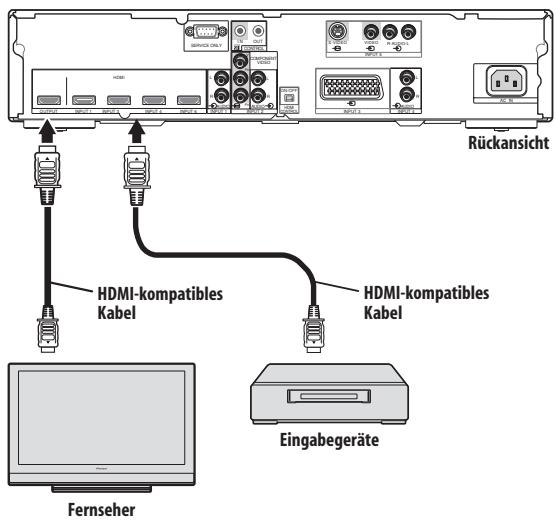

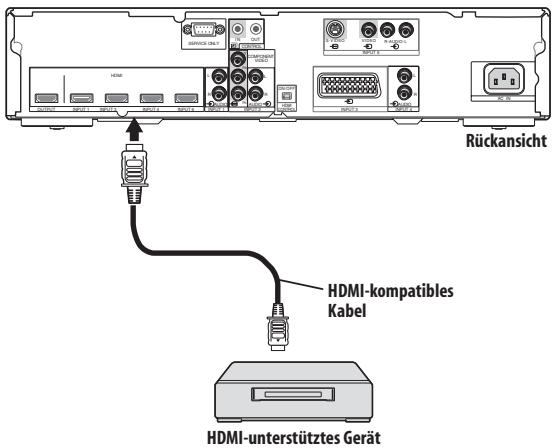

Anschluss an ein Gerät mit HDMI-Schnittstelle Sie können ein mit einer HDMI-Schnittstelle ausgestattetes externes Gerät wahlweise an die Buchse INPUT 1 (HDMI), INPUT 3 (HDMI), INPUT 4 (HDMI) oder INPUT 6 (HDMI) anschließen.

Bei INPUT 1, 3, 4 und 6 handelt es sich um HDMIBuchsen, denen digitale Video- und Audiosignale zugeleitetet werden können. Um einen bestimmten HDMI-Eingang zu verwenden, wählen Sie ihn zunächst, und legen Sie dann den Typ der Video- und Audiosignale fest, die diesem Eingang von dem daran angeschlossenen Gerät zugeleitet werden sollen. Einzelheiten zu den verschiedenen Signaltypen finden Sie in der Bedienungsanleitung des jeweils angeschlossenen Gerätes.

1920 x 1080p@24 Hz 1920 x 1080p@50 Hz HDMI-unterstütztes Gerät

Einsatz in Verbindung mit anderen Geräten

Hinweise zu HDMI Die HDMI-Schnittstelle (High Definition Multimedia Interface) unterstützt die gleichzeitige Übertragung von Video- und Audiosignalen über einen einzigen digitalen Anschluss, der für die Zuleitung der Signale eines DVDPlayers, digitalen Fernsehers (DTV), einer Set-Top-Box und anderer AV-Geräte verwendet werden kann. HDMI wurde entwickelt, um die beiden neuen Technologien High Bandwidth Digital Content Protection (HDCP) und Digital Visual Interface (DVI) unter einer einzigen Norm zusammenzufassen. Das HDCP-Format liefert einen wirksamen Kopierschutz von digitalem Programminhalt, der zwischen DVI-kompatiblen Geräten übertragen wird. HDMI unterstützt sowohl Standard-, erweiterte und hochauflösende Videosignale als auch Standard- bis mehrkanalige Surround-Sound-Audiosignale. Zu den besonderen Merkmalen von HDMI zählen die Verarbeitung unkomprimierter digitaler Videosignale, eine Bandbreite von bis zu 2,2 Gigabyte je Sekunde (bei HDTV-Signalen), der Einsatz eines einzigen Anschlusses (der mehrere Kabel und Buchsen überflüssig macht) sowie die Möglichkeit der Kommunikation zwischen einer AV-Signalquelle und AV-Geräten wie digitalen Fernsehgeräten (DTV). Bei „HDMI“, dem HDMI-Logo und „High-Definition Multimedia Interface“ handelt es sich um Marken bzw. eingetragene Marken von HDMI Licensing LLC.

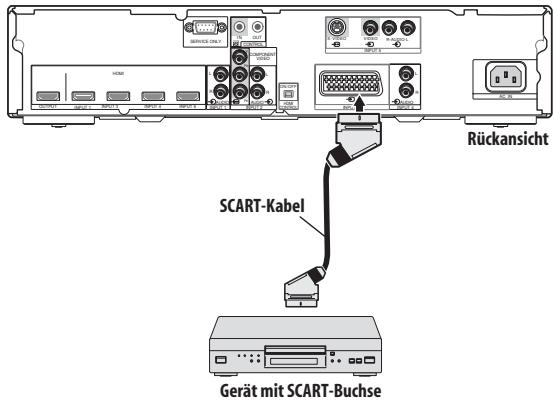

Anschluss an ein Gerät mit SCART-Buchse Ein mit einer SCART-Buchse ausgestattetes Gerät kann an die Buchse INPUT 3 (SCART) dieses Gerätes angeschlossen werden.

SERVICE ONLY OUT IN S-VIDEO VIDEO R-AUDIO-L CONTROL Y INPUT 5

Gerät mit SCART-Buchse

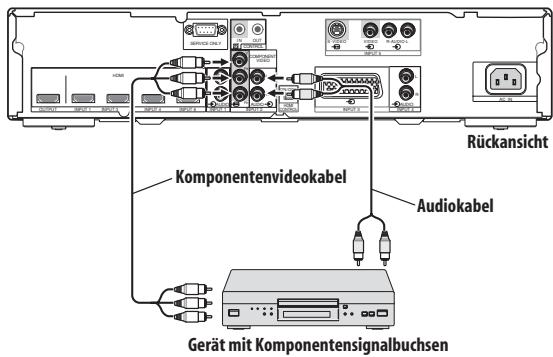

Anschluss an ein Gerät mit KomponentenVideosignalbuchsen Eine mit Komponenten-Videosignalbuchsen ausgestattetes Gerät kann an die Buchsen INPUT 2 (COMPONENT VIDEO) dieses Gerätes angeschlossen werden.

SERVICE ONLY OUT IN S-VIDEO VIDEO R-AUDIO-L CONTROL Y INPUT 5

Rückansicht Komponentenvideokabel Audiokabel

Gerät mit Komponentensignalbuchsen

Zusätzliche Informationen

Zusätzliche Informationen Störungsbeseitigung Problem

Die STANDBY-Anzeige leuchtet nicht.

• Ist das Netzkabel richtig angeschlossen? • Überprüfen Sie, ob die Einschaltanzeige leuchtet. (Siehe Seite 9.) Falls nicht, ist das Gerät möglicherweise beschädigt; bitte wenden Sie sich an Ihren Fachhändler oder eine Pioneer-Kundendienststelle.

Auch nach Umschalten auf einen anderen Eingang erscheint kein Videobild.

Das Gerät kann nicht über die • Überprüfen Sie, ob die Batterien richtig in das Batteriefach eingelegt sind. Wechseln Fernbedienung eingeschaltet Sie die Batterien probeweise gegen neue Batterien aus. werden. • Prüfen Sie nach, dass die Eingangs- und Ausgangskabel richtig angeschlossen sind. • Stellen Sie den Eingangswähler des Fernsehers richtig ein. (Siehe Seite 22.)

Das Videobild des an INPUT 3 • Wählen Sie INPUT 3 über die Fernbedienung dieses Gerätes. (Siehe Seite 20.) angeschlossenen Gerätes erscheint nicht. Das Videobild des an INPUT 6 • Während die grüne HDMI CONTROL-Anzeige leuchtet (d.h. bei aktiviertem PDPangeschlossenen Gerätes Kombinationsmodus), kann das Ausgangssignal von INPUT 6 möglicherweise nicht erscheint nicht. angezeigt werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Plasma-Fernsehers. Keine Ton- oder Bildausgabe (HDMI)

• Dieses Gerät unterstützt die HDCP-Norm. Überprüfen Sie, ob das Eingabegerät die HDCP-Norm unterstützt. Je nach Ausführung des Eingabegerätes kann es vorkommen, dass sich kein HDMI-Anschluss über dieses Gerät herstellen lässt. Wenn das Eingabegerät die HDCP-Norm nicht unterstützt, müssen Sie eine andere Anschlussmethode verwenden (VIDEO, S-VIDEO, RGB oder COMPONENT). Falls Ihnen die Spezifikationen des Eingabegerätes unbekannt sind, wenden Sie sich bitte an den Hersteller des Gerätes.

Keine Bildausgabe (HDMI, VIDEO, S-VIDEO, RGB, COMPONENT)

• Prüfen Sie nach, dass die Eingangskabel richtig angeschlossen sind.

Keine Bildausgabe (HDMI)

• Prüfen Sie nach, dass die Ausgangsauflösung des Eingabegerätes fest auf 480i oder 576i eingestellt ist. Stellen Sie die HDMI-Ausgangsauflösung des Eingabegerätes auf 480p oder höher ein.

Tonausgabe erfolgt, aber keine Bildausgabe.

• Überprüfen Sie die Anschlüsse. (Siehe Seite 22.)

Keine Tonausgabe (HDMI, VIDEO, S-VIDEO, RGB, COMPONENT)

• Prüfen Sie nach, dass die Eingangs- und Ausgangskabel richtig angeschlossen sind. • Prüfen Sie nach, dass die Lautstärke am Fernseher auf einen geeigneten Pegel eingestellt ist.

Zusätzliche Informationen

Keine Tonausgabe (HDMI)

• Wählen Sie die Toneingangsquelle über die Fernbedienung dieses Gerätes. (Siehe Seite 21.)

Keine Tonausgabe (bei Anschluss eines DVI-HDMIWandlerkabels)

• Verwenden Sie ein analoges Audiokabel zum Anschließen des Eingabegerätes. • Wählen Sie die Toneingangsquelle über die Fernbedienung dieses Gerätes. (Siehe Seite 21.)

Der Klang ist verzerrt.

• Wechseln Sie das Anschlusskabel gegen ein anderes Kabel aus. • Prüfen Sie nach, dass das Eingabegerät richtig eingestellt ist.

Das Videobild der analogen Eingänge wird nicht richtig angezeigt. Bildverzerrungen treten auf.

• Wenn Verzerrungen im Videosignal des Eingabegerätes auftreten (beispielsweise bei Ausführung eines Vorwärtssuchlaufs), kann es je nach Bildqualität des Videosignals zu einem bestimmten Ausmaß an Verzerrungen kommen, oder das Bild wird überhaupt nicht mehr richtig angezeigt. Je nach Leistung des Fernsehers können die gleichen Störungen ebenfalls auftreten. Überprüfen Sie außerdem die folgenden Einstellungen an diesem Gerät: • Ist das richtige Farbsystem eingestellt? (Siehe Seite 20.) • Bei Wahl von INPUT 3: Ist der richtige Eingangssignaltyp eingestellt? (Siehe Seite 20.) • Ist das richtige Farbformat eingestellt? (Siehe Seite 21.)

Einstellungen können nicht vorgenommen werden.

• Bitte schlagen Sie im Abschnitt Ändern von Einstellungen auf Seite 20 nach.

Die Fernbedienung funktioniert nicht.

• Überprüfen Sie die Batterien der Fernbedienung; wechseln Sie erschöpfte Batterien ggf. aus. (Siehe Seite 12.) • Falls die Fernbedienung in einem zu großem Abstand vom Sensor an der Frontplatte betätigt wurde, gehen Sie näher an das Gerät heran. (Siehe Seite 13.) • Falls sich ein Hindernis zwischen der Fernbedienung und dem Sensor an der Frontplatte befindet, räumen Sie dieses aus dem Weg. (Siehe Seite 13.) • Falls der Fernbedienungssignal-Sensor dem Licht einer hellen Leuchtstofflampe oder einer anderen starken Lichtquelle ausgesetzt ist, sorgen Sie für einen größeren Abstand zwischen der Lichtquelle und dem Gerät. (Siehe Seite 13.)

Die Fernbedienung funktioniert nicht (bei Herstellung eines SRAnschlusses).

• Bei Verwendung eines SR-Anschlusses müssen Sie die Fernbedienung dieses Gerätes auf den Sensor an der Vorderseite des Plasma-Fernsehers richten, um dieses Gerät steuern zu können. Wenn Sie keinen SR-Anschluss hergestellt haben, richten Sie die Fernbedienung dieses Gerätes auf gewohnte Weise auf den Sensor an seiner Frontplatte (PDA-V100HD). (Siehe Seite 19.) • Nach Anschluss eines Systemsteuerkabels an die Buchse CONTROL IN ist die Fernbedienung dieses Gerätes nicht mehr funktionsfähig. Vergewissern Sie sich, dass kein Systemsteuerkabel an die Buchse CONTROL IN angeschlossen ist. (Siehe Seite 19.) • Prüfen Sie außerdem nach, dass diese Buchse nicht mit der entsprechenden Buchse an einem Gerät eines anderen Fabrikats mit der gleichen Funktion verbunden ist. (Siehe Seite 19.)

Zusätzliche Informationen

Die Fernbedienung funktioniert nicht (im PDPKombinationsmodus).

• Bei aktiviertem PDP-Kombinationsmodus (die grüne HDMI CONTROL-Anzeige leuchtet) sind die Tasten INPUT (1 bis 6) an der Fernbedienung dieses Gerätes nicht funktionsfähig. Dabei handelt es sich nicht um eine Störung. • In einem anderen Modus als dem PDP-Kombinationsmodus (die orangefarbene HDMI CONTROL-Anzeige leuchtet, oder keine der beiden Anzeigen leuchten), kann die Fernbedienung des Plasma-Fernsehers nicht zur Steuerung dieses Gerätes verwendet werden.

Die blaue Einschaltanzeige blinkt.

• Trennen Sie den Netzstecker probeweise von der Netzsteckdose, und schließen Sie ihn dann erneut an (dieser Vorgang darf nicht häufig wiederholt werden). Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenn Sie sich bitte an Ihren Fachhändler oder eine Pioneer-Kundendienststelle.

Nachdem bestimmte Einstellungen über die Fernbedienung vorgenommen worden sind, leuchten die entsprechenden Anzeigen nicht auf.

• Haben Sie versucht, Einstellungen vorzunehmen, die nicht von der Fernbedienung unterstützt werden? Nehmen Sie mit der Fernbedienung ausschließlich Einstellungen vor, die von dieser unterstützt werden. (Siehe Seite 20.)

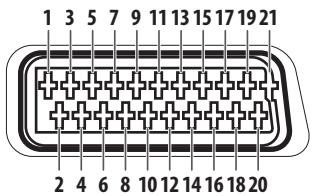

Stiftbelegung der SCART-Buchse An die SCART-Buchse dieses Gerätes können verschiedene Arten von Audio- und Videogeräten angeschlossen werden. 1 3 5 7 9 11 13 15 17 19 21

4 Gemeinsame Masse für Audiosignale

Masse für Blau-Signal

Masse für Grün-Signal

Eingang für Blau-Signal

11 Eingang für Grün-Signal

13 Masse für Rot-Signal

14 Masse für Steuerung des Rot/ Grün/Blau-Signals

15 Eingang für Rot-Signal

16 Steuerung für Rot/Grün/BlauSignal

18 Masse für Videoeingang

21 Steckerabschirmung

Zusätzliche Informationen

Technische Daten Stromversorgung

220 V bis 240 V Wechselspannung, 50 Hz/60 Hz, 12 W (0,4 W im Bereitschaftszustand)

Farbfernsehsystem Buchsen an der Rückwand

SCART*3 (AV-Eingang, S-VIDEO-Eingang, RGB-Eingang), HDMI-Eingang*1*3

HDMI-Eingang*1, AUDIO*3

S-VIDEO-Eingang, AV-Eingang

OUTPUT HDMI-Ausgang*1

*1 Entspricht den Auflagen der Normen HDMI 1.3 und HDCP 1.1. Bei HDMI (High Definition Multimedia Interface) handelt es sich um eine digitale Schnittstelle, die eine gleichzeitige Übertragung von Video- und Audiodaten über ein einziges Kabel gestattet. Bei HDCP (Highbandwidth Digital Content Protection) handelt es sich um eine Technologie zum Schutz von urheberrechtlich geschütztem digitalen Programminhalt bei Übertragung über eine DVI-Schnittstelle (Digital Visual Interface). *2 Steht im PDP-Kombinationsmodus nicht zur Verfügung. *3 Umschaltbar

Änderungen der äußeren Aufmachung und technischen Daten im Sinne des technischen Fortschritts bleiben jederzeit vorbehalten.

Marken Bei „HDMI“, dem HDMI-Logo und „High-Definition Multimedia Interface“ handelt es sich um Marken bzw. eingetragene Marken von HDMI Licensing LLC.

Zusätzliche Informationen

Funktionsweise der Anzeigen In den verschiedenen Betriebsmodi und im Einstellmodus arbeiten die verschiedenen Anzeigen des Gerätes wie aus den nachstehenden Tabellen ersichtlich. Einschaltanzeige

blaue Beleuchtung STANDBY-Anzeige

PDA-V100HD INPUT STANDBY

HDMI CONTROL-Anzeigen (links: orangefarben/rechts: grün)

Beim normalen Betrieb PDP-Kombinationsmodus Bedingung Gerät eingeschaltet

Gerät eingeschaltet (Einstellmodus) Bereitschaftszustand

Nur die Anzeige des momentan gewählten Eingangs leuchtet.

Hängt von den relevanten Einstellungen ab

(Siehe die Tabelle unter „Im Einstellmodus“)

Modus Independent 1 Bedingung Gerät eingeschaltet

Leuchtet orangefarben

Gerät eingeschaltet (Einstellmodus) Bereitschaftszustand

Nur die Anzeige des momentan gewählten Eingangs leuchtet.

Hängt von den relevanten Einstellungen ab

(Siehe die Tabelle unter „Im Einstellmodus“)

Zusätzliche Informationen

Modus Independent 2 Bedingung Gerät eingeschaltet

HDMI CONTROLAnzeigen Alle ausgeschaltet

Gerät eingeschaltet (Einstellmodus) Bereitschaftszustand

Nur die Anzeige des momentan gewählten Eingangs leuchtet.

Hängt von den relevanten Einstellungen ab

(Siehe die Tabelle unter „Im Einstellmodus“)

Im Einstellmodus Etwa 5 Sekunden nach Aktivierung des Einstellmodus durch Drücken einer Taste an der Fernbedienung leuchten die verschiedenen Anzeigen wie aus der nachstehenden Tabelle ersichtlich auf. Nach Verlassen des Einstellmodus kehrt das Gerät für den normalen Betrieb in den Einschaltzustand zurück. (*) Standardeinstellungen

Beim Einstellen der HDMI-Ausgangsauflösung (nach Drücken der Taste RESOLUTION) Einstellung

Anzeigestatus • Im Einschaltzustand • Wenn momentan INPUT 2, INPUT 3* oder INPUT 5 als Eingang gewählt ist * Beim Einstellen des Typs des an die SCARTBuchse angeschlossenen Gerätes

Beim Einstellen des Farbsystems für analoge Videosignale (nach Drücken der Taste COLOUR SYSTEM) Einstellung

• Im Einschaltzustand • Wenn momentan INPUT 3* oder INPUT 5 als Eingang gewählt ist * Beim Einstellen des Typs des an die SCARTBuchse angeschlossenen Gerätes

Zusätzliche Informationen

Bei Wahl des Signaltyps des an INPUT 3 angeschlossenen Gerätes (nach Drücken der Taste SIGNAL SELECT) Einstellung

Anzeigestatus • Im Einschaltzustand • Wenn momentan INPUT 3 als Eingang gewählt ist

Anzeigestatus • Im Einschaltzustand • Bei allen Eingängen

Beim Einstellen des HDMI-Videosignalformats (nach Drücken der Taste VIDEO)

Beim Einstellen des HDMI-Audiosignalformats (nach Drücken der Taste AUDIO) Einstellung

• Im Einschaltzustand • Wenn momentan INPUT 1, INPUT 3* oder INPUT 4 als Eingang gewählt ist * Beim Einstellen des Typs des an einen HDMIEingang angeschlossenen Gerätes Hinweis: Bei Wahl von INPUT 6 als Eingang leuchten keine Anzeigen auf.

Beim Versuch, eine nicht unterstützte Einstellung vorzunehmen (d.h., wenn eine Taste an der Fernbedienung gedrückt wird, deren Funktion von dem momentan gewählten Eingang nicht unterstützt wird) INPUT-Anzeigen –

Anzeigestatus • Im Einschaltzustand

Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2007 Pioneer Corporation. Alle Rechte vorbehalten.

Audio-ingang, rechts

Technische gegevens Technische gegevens
