РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PDA-V100HD PIONEER

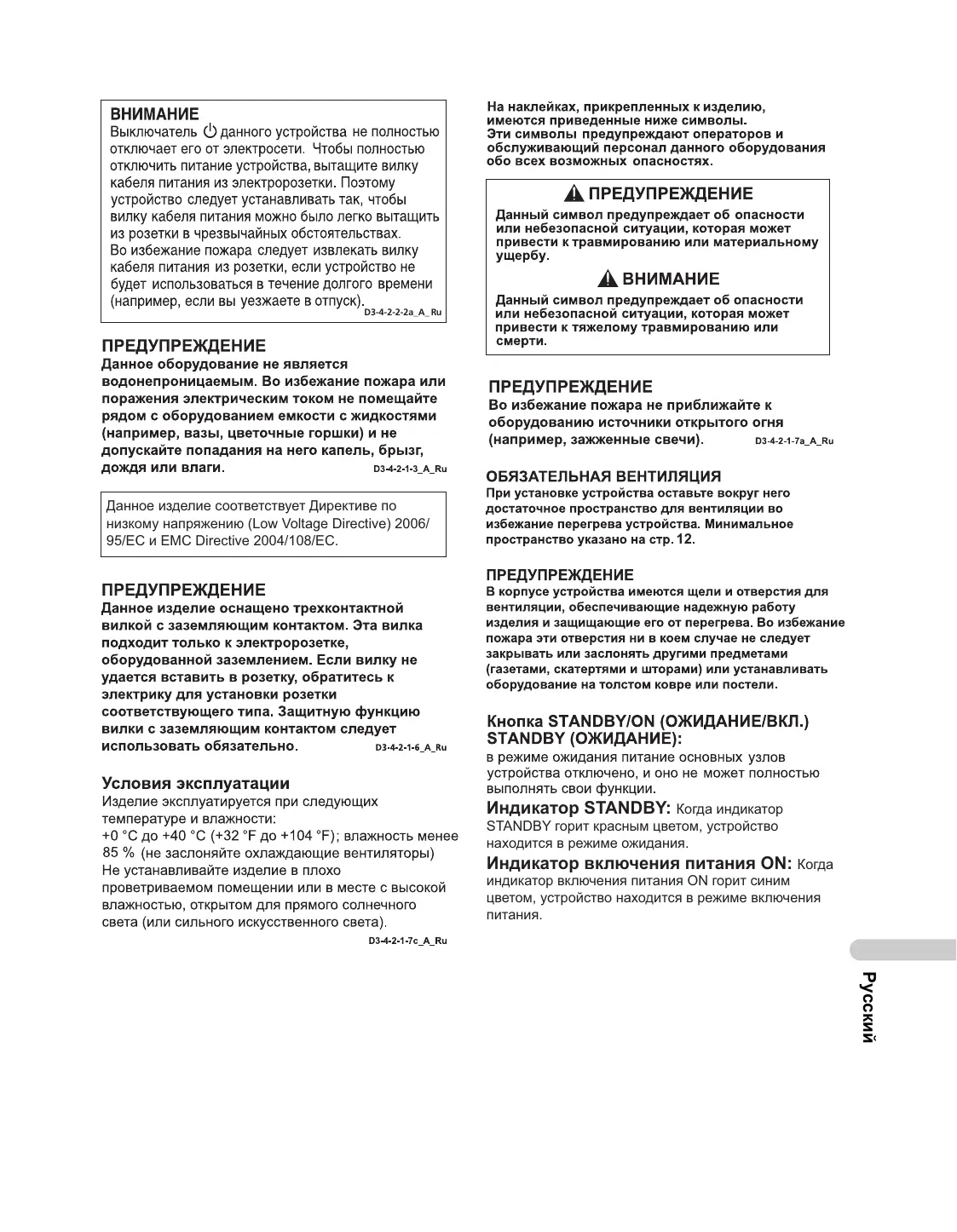

D3-4-2-1-1_Ru-A D3-4-2-2-2a_A_ Ru Данное изделие соответствует Директиве по низкому напряжению (Low Voltage Directive) 2006/ 95/EC и EMC Directive 2004/108/EC.

Индикатор STANDBY: Когда индикатор STANDBY горит красным цветом, устройство находится в режиме ожидания. Индикатор включения питания ON: Когда индикатор включения питания ON горит синим цветом, устройство находится в режиме включения

Благодарим вас за покупку данного изделия компании Pioneer. Пожалуйста, полностью прочтите настоящие инструкции по эксплуатации, чтобы знать, как надлежащим образом работать с этой моделью. Прочитав инструкции, положите их в надежное место для использования в будущем. В некоторых странах или регионах форма вилки на конце кабеля питания и форма розетки могут отличаться от изображенных на иллюстрациях. Однако метод подключения и работа изделия от этого не меняется.

01 Важная информация для пользователя p. 5
02 Меры предосторожности p. 6
03 Функциональные возможности p. 7
04 Прилагаемые принадлежности p. 8
05 Органы управления p. 9
Передняя панель p. 9
Задняя панель p. 10
Пульт дистанционного управления p. 11
06 Подготовка к работе p. 12
Установка устройства p. 12
Подготовка пульта дистанционного управления p. 12
Рабочий диапазон пульта дистанционного управления p. 13
07 Работа с устройством p. 14
Подключение устройства к плазменному телевизору производства Pioneer (См.: Глава 8) p. 16
Подключение устройства к другим телевизорам (См.: Глава 9) p. 16
08 Использование устройства с плазменным телевизором производства Pioneer p. 17
09 Использование данного устройства с другими телевизорами p. 18

10 Дополнительные функции p. 19
Подсоединение кабелей управления p. 19
Изменение настроек p. 20
11 Использование с другими компонентами p. 22
Подсоединения к телевизору p. 22
Подсоединения к входным компонентам p. 22
Использование входа HDMI p. 23

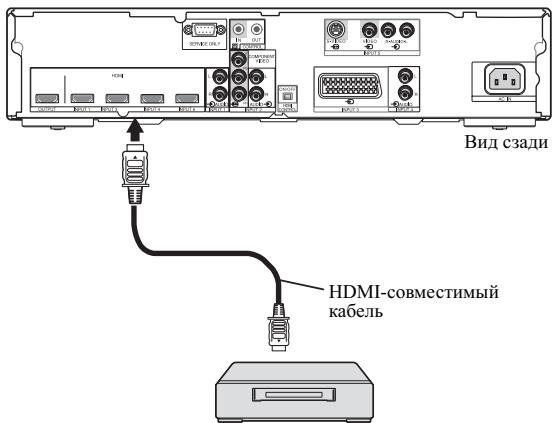

Подсоединение к компоненту с поддержкой HDMI p. 23
Информация об HDMI p. 23

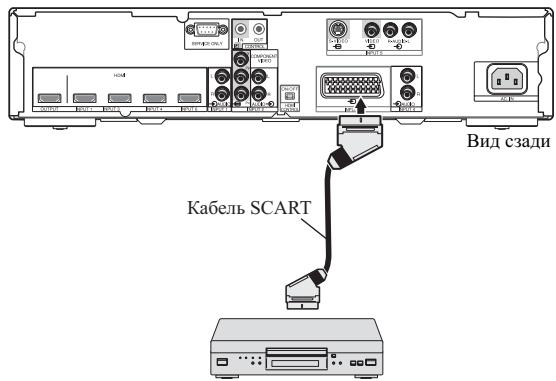

Подсоединение к компоненту, оснащенному разъемом SCART p. 24

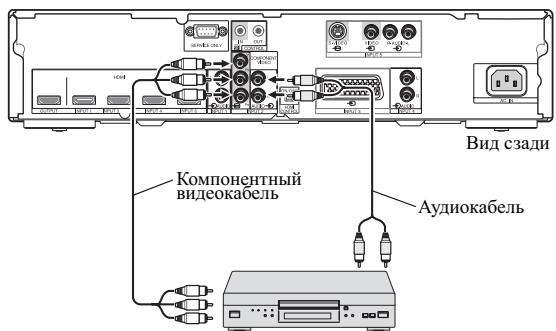

Подсоединение к компоненту с компонентными разъемами p. 24
12 Дополнительная информация p. 25
Поиск и устранение неполадок p. 25

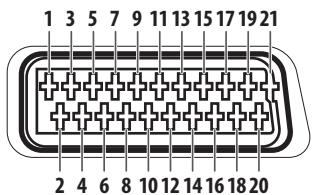

Назначение контактов разъема SCART p. 27
Технические характеристики p. 28

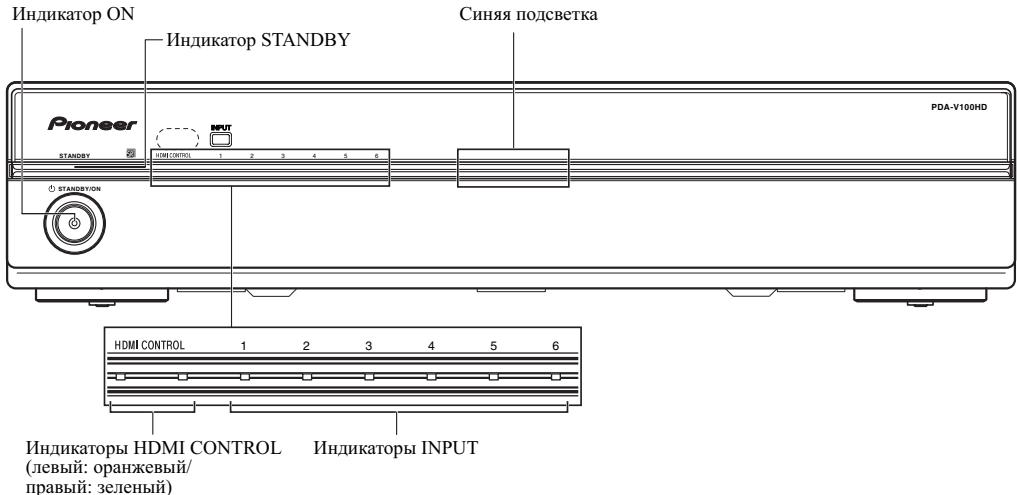

Работа индикаторов устройства Важная информация для пользователя p. 29

Глава 1 Важная информация для пользователя Для того, чтобы в максимальной степени воспользоваться возможностями данного устройства, пожалуйста, в первую очередь внимательно прочтите приведенные здесь сведения. Не прикрепляйте к изделию наклейки или липкую Это может привести к изменению цвета или появлению царапин на корпусе. Не подвергайте изделие воздействию газов или летучих жидкостей, таких как, например, пестициды. Не допускайте длительного контакта изделия с резиновыми или виниловыми предметами. Воздействие пластификатор в пластмассе может привести к ухудшению качества или удалению покрытия корпуса. Если чистить поверхность корпуса влажной тканью, капли воды с поверхности могут проникнуть внутрь изделия и вызвать неполадки в работе. Если изделие не используется в течение длительного периода времени Если вы не используете изделие в течение длительного периода времени, это может негативно сказаться на его рабочих характеристиках. Время от времени включайте изделие и оставляйте его работать. Конденсация влаги На поверхности или внутри изделия может конденсироваться влага, когда изделие быстро перемещается из холодного места в теплое или, например, сразу после того как обогревательное оборудование включается в холодное зимнее утро. При появлении конденсации влаги не включайте изделие, а подождите, пока влага не исчезнет. Использование изделие, когда на нем образовалась сконденсировавшаяся влага, может привести к неполадкам в работе. Очистка корпуса Pyccкий При очистке корпуса данного изделия осторожно протирайте его чистой мягкой тканью (например, хлопчатобумажной или фланелевой). Использование запыленной или грубой ткани или сильное трение корпуса может привести к появлению на корпусе Корпус данного изделия изготовлен главным образом из пластмассы. Не используйте для очистки корпуса такие химические вещества, как бензин или растворитель. Использование этих химикатов может привести к ухудшению качества или удалению покрытия корпуса.

Меры предосторожности Глава 2 Меры предосторожности Электричество выполняет множество полезных функций, но оно также может стать причиной травм или материального ущерба при неправильном обращении. При разработке и изготовлении данного изделия безопасности уделялось первостепенное внимание. Однако, неправильная эксплуатация может привести к поражению электрическим током или пожару. В целях предотвращения потенциальных опасностей, просим вас при монтаже, эксплуатации и очистке изделия соблюдать следующие указания. Чтобы обеспечить безопасность и продлить срок службы изделия, перед использованием изделия внимательно прочтите следующие указания относительно мер безопасности.

1. Читайте инструкции – следует прочесть и понять все

инструкции по эксплуатации перед началом работы с изделием.

2. Храните данное руководство в надежном месте – данные

правила техники безопасности и инструкции по эксплуатации следует держать в надежном месте для обращения к ним в

3. Соблюдайте предупреждения – следует точно соблюдать

указания всех предупредительных сообщений на изделии и в документации.

4. Следуйте инструкциям – следует выполнять все инструкции по

5. Очистка – перед выполнением очистки изделия вынимайте

вилку кабеля питания из розетки. Для очистки изделия используйте прилагаемую ткань для очистки или другие мягкие ткани (например, хлопчатобумажную или фланелевую). Не используйте жидкие или аэрозольные чистящие средства.

6. Крепления – не используйте крепления не рекомендованные

производителем. Применение неподходящих креплений может привести к несчастному случаю.

7. Вода и влага – не используйте изделие вблизи от воды,

например, рядом с ванной, раковиной, мойкой, стиральной машиной, плавательным бассейном или в сыром подвале.

8. Стойка – не помещайте изделие на неустойчивой тележке,

стойке, треноге или столе. Изделие, размещенное на неустойчивой поверхности, может упасть и стать причиной как серьезных травм, так и повреждения самого изделия. Используйте только тележки, подставки, треноги, скобы или столы, рекомендованные производителем или поставляемые в комплекте с изделием. При установке изделия на стене обязательно соблюдайте указания производителя. Используйте только монтажное оборудование, рекомендованное производителем.

9. При перемещении изделия, установленного на тележке, будьте

особенно внимательны и осторожны. Резкие остановки, приложение чрезмерной силы или неровности пола могут привести к падению изделия с тележки.

10. Вентиляция – выпускные и другие отверстия в корпусе

предназначены для вентиляции. Не закрывайте и не заслоняйте эти отверстия, так как недостаточная вентиляция может вызвать перегрев и/или сократить срок службы изделия. Не помещайте изделие на кровать, диван, ковер и другие подобные поверхности, так как они могут закрыть вентиляционные отверстия. Данное изделие не предназначено для встроенной

установки; не помещайте изделие в закрытое пространства, такое как книжный шкаф или стойка, если в таком месте не предусмотрена надлежащая вентиляция и не могут быть соблюдены все инструкции производителя. Источник питания – для данного изделия следует использовать источник питания, указанный на табличке с техническими характеристиками. Если вы не уверены в характеристиках электросети в вашем доме, обратитесь за консультацией к продавцу или в местную энергетическую компанию. Защита кабеля питания – кабели питания должны прокладываться таким образом, чтобы на них не наступали люди или чтобы они не были защемлены другими предметами. Проверяйте состояние кабеля в местах крепления вилки и Перегрузка – не допускайте перегрузки на сетевых розетках переменного тока или удлинителях. Перегрузка может стать причиной пожара или поражения электрическим током. Посторонние предметы и жидкости – не вставляйте никакие предметы в изделие через отверстия в корпусе. Внутри изделия течет ток высокого напряжения, и посторонние предметы могут стать причиной поражения электрическим током и/или короткого замыкания внутренних узлов. По этой же причине не допускайте попадания на изделие брызг воды или другой Обслуживание – не пытайтесь обслуживать изделие самостоятельно. Снятие крышек может подвергнуть вас опасности поражения током высокого напряжения и другим опасностям. Для выполнения обслуживания обращайтесь к квалифицированному специалисту сервисной службы. Ремонт – в любой из следующих ситуаций вытащите вилку кабеля питания из розетки сети переменного тока и обратитесь к квалифицированному специалисту сервисной службы для выполнения ремонта. a. При повреждении кабеля питания или вилки. b. Если на изделие была пролита жидкость или во внутрь изделия попали какие-либо предметы. c. Если изделие оказалось под воздействием дождя или воды. d. Если изделие не работает правильно, как это описано в инструкциях по эксплуатации. Не касайтесь других органов управления, кроме тех, которые описаны в инструкциях по эксплуатации. Неправильная настройка органов управления, не описанная в инструкциях, может вызвать повреждение изделия, для устранения которого часто требуется обширная отладочная работа квалифицированного техника. e. При падении или повреждении изделия. f. Когда изделие демонстрирует состояния, отклоняющиеся от нормы. Любые заметные отклонения в работе изделия указывают на то, что изделие нуждается в обслуживании. Запасные части для замены – в случае, если требуется замена частей изделия, убедитесь в том, что сотрудник сервисной службы пользуется запасными частями, указанными производителем, или аналогичными частями, имеющими одинаковые с оригинальными деталями технические характеристики и качество. Использование деталей, не указанных производителем, может привести к пожару, поражению электрическим током и/или возникновению других опасностей. Проверка безопасности – по окончании выполнения обслуживания или ремонта, попросите специалиста сервисной службы проверить безопасность изделия, чтобы удостовериться в том, что оно находится в надлежащем рабочем состоянии. Источники тепла – держите изделие вдали от источников тепла, таких как радиаторы отопления, обогревательные приборы, печи и другие устройства, генерирующие тепло (включая усилители мощности). Функциональные возможности

Глава 3 Функциональные возможности 1 Упрощенное подключение Подключение к плазменному телевизору производства Pioneer выполняется с помощью одного HDMI-кабеля. Нет необходимости подсоединения множества кабелей от входных компонентов к плазменному телевизору. Даже когда плазменный телевизор закреплен на стене, требуется прокладка только одного HDMI-кабеля сквозь стену (если не подсоединяется компьютер). Гибко поддерживается изменение конфигурации и добавление новых компонентов, даже когда плазменный телевизор закреплен на стене. 2 Совместная работа с PDP * Когда задана функция управления HDMI для связи данного устройства и плазменного телевизора, дистанционное управление плазменного телевизора может использоваться также для управления данным устройством.

Управление включением/выключением питания данного устройства также можно соединить с включением/выключением питания плазменного телевизора. (Чтобы пользоваться выключением питания по соединению HDMI, задайте настройку управления выключением питания плазменного телевизора.)
Пульт дистанционного управления плазменного телевизора может использоваться для изменения входов на данном устройстве.
Когда управление HDMI установлено на ON (ВКЛ) /когда используется поддерживаемый плазменный телевизор (см. прилагаемую таблицу). 3 Поддержка управления качеством изображения плазменного телевизора* Когда функция управления HDMI включена для поддержки связи как на этом устройстве, так и на плазменном телевизоре, это позволяет настроить входы данного устройства на то же качество изображение, которое возможно получить на плазменном телевизоре.
Когда управление HDMI установлено на ON (ВКЛ) /когда используется поддерживаемый плазменный телевизор (см. прилагаемую таблицу). 4 Функция преобразования аналогового сигнала в HDMI и масштабирования до 576p/ 720p/1080i Аналоговые видеосигналы (композитные/S-video/ компонентные) с других видеокомпонентов преобразуются в цифровые и выводятся через HDMI. Аналоговые сигналы могут масштабироваться (увеличение/уменьшение) до 576p, 720p или 1080i. Цепи прохождения видеосигналов оборудованы схемой высококачественного изображения Faroudja (DCDi) для уменьшения помех от наложения спектров (“ступенчатые помехи”), возникающих во время преобразования IP, что позволяет получать более ровное и естественное изображение. Поддерживаемые плазменные телевизоры

PDP-5080XA/PDP-4280XA

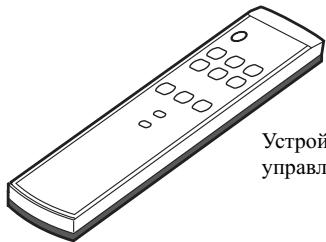

Прилагаемые принадлежности Глава 4 Прилагаемые принадлежности Проверьте наличие полной комплектации поставляемых принадлежностей в упаковке. Устройство дистанционного

Батарейки размера AA x 2 шт. (для пульта дистанционного управления) Гарантийный талон Инструкции по эксплуатации

Кабель питания В комплект поставки входит только кабель питания, соответствующий вашей стране или региону: Для Европы кроме Великобритании и Ирландской Республики Для Великобритании и Ирландской Республики Органы управления

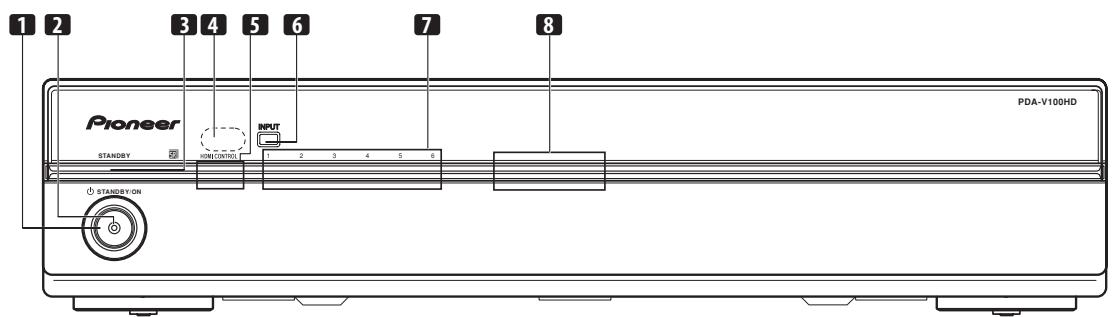

Глава 5 Органы управления Передняя панель

STANDBY/ON 1 Кнопка STANDBY/ON Нажмите для переключения режима питания ON/ STANDBY (ВКЛ/ОЖИДАНИЕ). 2 Индикатор включения питания ON (синий) Горит синим цветом, когда питание устройства 3 Индикатор режима ожидания STANDBY Горит красным цветом, когда устройство находится в режиме ожидания. 4 Приемный датчик пульта дистанционного При работе с пультом дистанционного управления, направляйте его на этот датчик. 5 Индикаторы HDMI CONTROL (левый: оранжевый/ правый: зеленый) Когда данное устройство подсоединено к плазменному телевизору, эти индикаторы загораются в следующих

c. Независимый режим 2: Не горит, когда переключатель HDMI CONTROL установлен в положение OFF. (См. стр. 10.) 6 Кнопка выбора входа INPUT Используется для выбора источника входного сигнала на устройство с INPUT 1 по INPUT 6. 7 Индикаторы входов Извещают пользователя о текущем выбранном входе и текущем заданном режиме. 8 Синяя подсветка Горит синим цветом, когда питание устройства включено. Мигает синим цветом в режиме настройки. Pyccкий а. Режим связи PDP: Горит зеленым цветом, когда переключатель HDMI CONTROL установлен в положение ON и подключенный к устройству плазменный телевизор может управляться с помощью пульта дистанционного управления последнего. (См. стр. 10.) b. Независимый режим 1: Загорается оранжевый цветом, когда переключатель HDMI CONTROL установлен в положение ON. (См. стр. 10.)

Органы управления Задняя панель

1 Разъем для заводской настройки Ничего не подсоединяйте к этому разъему. 2 Разъемы CONTROL IN/OUT Подсоединяйте к компонентам производства Pioneer, на которых имеется маркировка 3 Разъемы INPUT 5 (S-VIDEO, VIDEO, AUDIO) Подсоединяйте к выходным разъемам таких компонентов, как проигрыватели дисков Blu-ray (BD), DVD-проигрыватели, DVD-рекодеры, компьютерные приставки (STB), видеомагнитофоны, игровые приставки, видеокамеры и т. д. 4 Разъем OUTPUT (HDMI) Подсоединяйте к разъему HDMI телевизора, поддерживающего интерфейс High-Definition Multimedia Interface (HDMI). 5 Разъемы INPUT 1, INPUT 3, INPUT 4, INPUT 6 (HDMI) Подсоединяйте к разъемам HDMI компонентов, поддерживающих интерфейс High-Definition Multimedia Interface (HDMI), таких как BDпроигрыватели, DVD-рекодеры и т. д. 6 Разъемы INPUT 1 (AUDIO) Подсоединяйте к выходным аналоговым аудиоразъемам на компоненте. 7 Разъемы INPUT 2 (COMPONENT VIDEO: Y, PB, PR) Подсоединяйте к соответствующим выходным разъемам BD-проигрывателя, DVD-проигрывателя, DVD-рекодера и т. д.

8 Разъемы INPUT 2 (AUDIO) Подсоединяйте к выходным аудиоразъемам BDпроигрывателя, DVD-проигрывателя, DVD-рекодера и 9 Переключатель HDMI CONTROL Устанавливайте в положение ON, когда данное устройство подсоединено к плазменному телевизору производства Pioneer; устанавливайте в положение OFF, когда устройство подсоединено к телевизору другого производителя. 10 Разъем INPUT 3 (SCART) Подсоединяйте к соответствующему выходному разъему BD-проигрывателя, DVD-рекодера и т. д. 11 Разъемы INPUT 4 (AUDIO) Подсоединяйте к выходным аналоговым аудиоразъемам на компоненте. 12 Разъем AC IN Подсоедините один конец прилагаемого в комплекте поставки кабеля питания к этому разъему, а другой – к бытовой розетке сети переменного тока. Органы управления

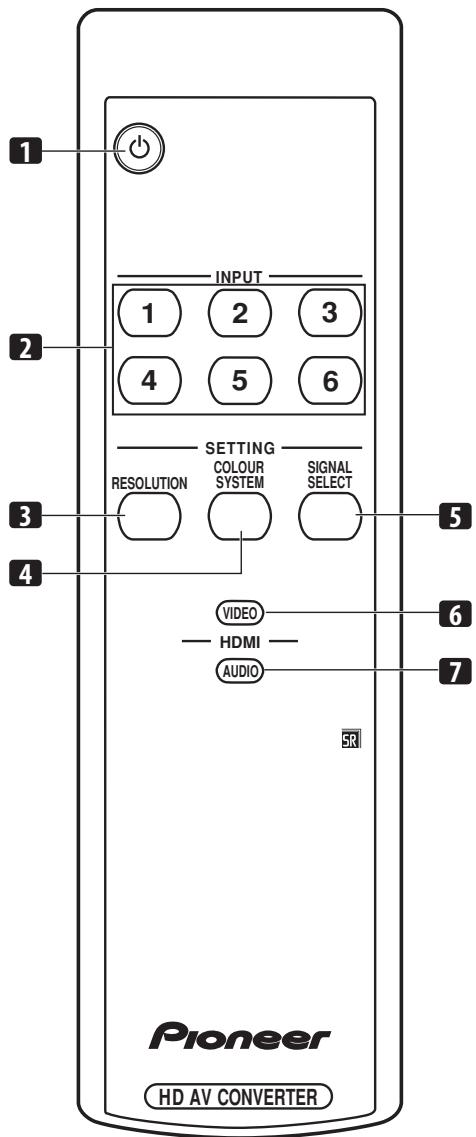

Пульт дистанционного

1 Кнопка Нажмите для переключения режима питания ON/ STANDBY (ВКЛ/ОЖИДАНИЕ). Чтобы управлять устройством с помощью пульта дистанционного управления, направьте пульт на устройство. 2 Кнопки выбора входа INPUT Нажмите, чтобы выбрать источник входного сигнала на устройство с INPUT 1 по INPUT 6. 3 Кнопка RESOLUTION Используется для настройки разрешения выходного сигнала при преобразовании аналоговых входных сигналов в HDMI. (См. стр. 20.) 4 Кнопка COLOUR SYSTEM Используется для задания цветовой системы для аналоговых входных сигналов. (См. стр. 20.)

5 Кнопка SIGNAL SELECT Используется для выбора входного сигнала для INPUT 3. (См. стр. 20.) INPUT

6 Кнопка VIDEO Используется для задания цветового формата при преобразовании аналоговых входных сигналов в HDMI. (См. стр. 21.)

RESOLUTION SETTING COLOUR SYSTEM 7 Кнопка AUDIO Используется для задания типа аудиосигнала на HDMIвходе. (См. стр. 21.) SIGNAL SELECT

Подготовка к работе Глава 6 Подготовка к работе Установка устройства Подготовка пульта дистанционного управления Предупреждение

Не помещайте видеомагнитофон или какоелибо другое оборудование на устройство.

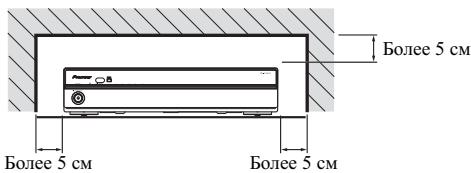

При установке оставьте сверху и по бокам устройства достаточно свободного места.
Не заслоняйте боковое вентиляционное отверстие или заднее выпускное отверстие в корпусе устройства. Установка батареек

Откройте крышку отсека для батареек. Более 5 см 2 Установите две прилагаемые батарейки размера АА, вставляя их сначала отрицательной (–) стороной. Более 5 см Более 5 см Вентиляционное Более 10 см

При установке следите за тем, чтоб полюса батареек соответствовали значкам (+) и (–) в отсеке для батареек. Предупреждение

Отдельное размещение устройства в вертикальном положении может привести к повреждению изделия и неполадкам в работе. STANDBY STANDBY/ON

Закройте крышку отсека для батареек. Подготовка к работе Предупреждение Неправильная эксплуатация батареек может привести к протеканию химических веществ или к взрыву. Обязательно выполняйте приведенные внизу указания.

При замене батареек используйте только марганцевые или щелочные батарейки.
При установке следите за тем, чтоб полюса батареек соответствовали маркировке (+) и (–).
Не используйте вместе батарейки разных типов. Батарейки разных типов имеют разные характеристики.
Не используйте вместе старые и новые батарейки. Смешанное использование старых и новых батареек может привести к сокращению срока службы новых батареек или вызвать протекание химических веществ из старых батареек.
Удаляйте разряженные батарейки как можно быстрее. Химические вещества, протекающие из батареек могут вызывать раздражение кожи. В случае обнаружения протекания, тщательно вытрите вытекающую жидкость тканью.
Батарейки, поставляемые в комплекте данного изделия, могут иметь меньший срок службы из-за условий хранения.
Если вы не планируете использовать пульт дистанционного управления в течение длительного периода времени, выньте из него батарейки.
ВЫПОЛНЯЙТЕ УТИЛИЗАЦИЮ ИСПОЛЬЗОВАНЫХ БАТАРЕЕК В СООТВЕТСТВИИ С ПРАВИТЕЛЬСТВЕННЫМИ ПОСТАНОВЛЕНИЯМИ ИЛИ ПРИНЯТЫМИ ПРАВИЛАМИ В ОТНОШЕНИИ ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ, ПРИМЕНЫМЫМИ В ВАШЕЙ СТРАНЕ/МЕСТНОСТИ.

Рабочий диапазон пульта дистанционного управления При работе с пультом дистанционного управления направляйте его на приемный датчик дистанционного управления ( ), расположенный в левой части передней панели устройства. Расстояние до датчика дистанционного управления должно быть не более 7 м, а угол относительно датчика должен быть в пределах 30 градусов в направлениях вправо, влево, вверх или вниз. 30 º

Предупреждение Pyccкий

Не подвергайте пульт дистанционного управления ударам и толчкам. Также не подвергайте пульт дистанционного управления воздействию жидкостей и не помещайте его в местах с высокой влажностью.
Не устанавливайте и не размещайте пульт дистанционного управления в местах, где на него могут попасть прямые лучи солнечного света. Высокие температуры могут вызвать деформацию

Пульт дистанционного управления может не работать должным образом, если на датчик дистанционного управления попадают прямые лучи солнечного света или сильный искусственный свет. В таком случае измените угол освещения или положение устройства, либо переместите пульт дистанционного управления ближе к приемному датчику дистанционного управления.
Если между пультом дистанционного управления и датчиком дистанционного управления имеются какие-либо препятствия, дистанционное управление может не функционировать.
По мере разрядки батареек дальность работы пульта дистанционного управления от датчика дистанционного управления может уменьшаться. Заменяйте батарейки на новые не дожидаясь их полной разрядки.

Работа с устройством Глава 7 Работа с устройством Когда к устройству подсоединен плазменный телевизор производства Pioneer и задана функция управления HDMI, управление обычными операциями с данным устройством может выполняться с помощью пульта дистанционного управления плазменного телевизора. Для использования функции управления HDMI установите переключатель HDMI CONTROL на задней панели в положение ON, затем пользуясь меню “Установ.упр. HDMI ” плазменного телевизора, выполните настройку для телевизора, чтобы разрешить управление устройством. Данное устройство может использоваться как селектор AV, без использования функции управления HDMI. В этом случае оставьте переключатель HDMI CONTROL установленным в положение OFF. Во время использования функции управления HDMI Pioneer данное устройство имеет три рабочих режима. Каждый из режимов можно определить по состоянию индикаторов управления HDMI CONTROL. Работа и рабочие ограничения устройства указаны ниже.

Рабочие режимы Работа/Рабочие ограничения Режим связи PDP

Функция управления HDMI, используется для связанной работы с плазменным телевизором производства Pioneer.
Выбор входа с INPUT 1 по INPUT 5 с помощью пульта дистанционного управления, поставляемого в комплекте плазменного телевизора производства Pioneer.
Включение и выключение питания привязано к плазменному телевизору и выполняется с помощью пульта дистанционного управления, поставляемого в комплекте плазменного телевизора производства Pioneer.
При получении видеосигнала с подсоединенного компонента на входе данное устройство автоматически включается и выполняется переключение селектора входа, позволяя получать выводимое с подсоединенного компонента изображение (только для входов HDMI). Рабочие ограничения:
Функционирование кнопки INPUT на PDA-V100HD и его пульта дистанционного управления отключено.
Компонент, подсоединенный к разьему INPUT 6, использоваться не может. Настройка управления HDMI Требуемые настройки на данном устройстве: Переключатель HDMI CONTROL: ON Требуемые настройки на плазменном телевизоре производства Pioneer: Задайте настройку для разрешения связанной работы с данным устройством. Работа с устройством

Настройка управления HDMI Рабочие режимы Работа/Рабочие ограничения Независимый режим 1

Функция управления HDMI используется для связанной работы с компонентом на входе.
При обнаружении видеосигнала с подсоединенного компонента на входе данное устройство автоматически включается и выполняется переключение селектора входа, позволяя получать выходной сигнал изображения с подсоединенного компонента (только для входов HDMI).
Возможность связанного выключения питания зависит от функциональной поддержки других подсоединенных компонентов (то есть, от того, может ли команда выключения питания быть отправлена с другого компонента).
Кнопка INPUT на PDA-V100HD и его пульт дистанционного управления могут использоваться для переключения соответствующих входов устройства с INPUT 1 по INPUT 6. Требуемые настройки на данном устройстве: Переключатель HDMI CONTROL: ON Независимый режим 2

Функция управления HDMI не используется.
Устройство работает не в связке с другими компонентами, а как независимый компонент.
Кнопка INPUT на PDA-V100HD и его пульт дистанционного управления могут использоваться для переключения соответствующих входов устройства с INPUT 1 по INPUT 6. Требуемые настройки на данном устройстве: Переключатель HDMI CONTROL: OFF Pyccкий

Работа с устройством Подключение устройства к плазменному телевизору производства Pioneer (См.: Глава 8) Работа, индикаторы, состояния и меры предосторожности при подключении данного устройства к плазменному телевизору производства Pioneer описаны ниже:

Номера моделей поддерживаемых плазменных телевизоров производства Pioneer см. в разделе Функциональные возможности (стр. 7).

Пульт дистанционного управления плазменного телевизора может использоваться для управления селектором входов на данном устройстве.
Выключатель питания устройства связан с выключателем питания плазменного телевизора: когда выключатель питания плазменного телевизора переводится в положение выключения питания, питание данного устройства также выключается.

Индикатор HDMI CONTROL загорается зеленым цветом.

Переключатель HDMI CONTROL должен быть установлен в положение ON.
Необходимо выполнить настройку в меню “Установ.упр. HDMI” плазменного телевизора, чтобы разрешить управление данным устройством. Примечание: За подробным описанием настроек обращайтесь к инструкции по эксплуатации для вашего плазменного телевизора. Предостережения

Кнопка INPUT и кнопки INPUT (с 1 по 6) на пульте дистанционного управления не могут использоваться для выбора входа.
Выбор входа для компонента, подсоединенного к разъему INPUT 6, не может быть изменен.
Если переключатель HDMI CONTROL переводится из положения ON в положение OFF, обязательно отмените настройку “Установ.упр. HDMI” на плазменном телевизоре. Подключение устройства к другим телевизорам (См.: Глава 9) Работа, индикаторы, состояния и меры предосторожности при использовании данного устройства в качестве AVселектора описаны ниже:

Кнопка INPUT и кнопки INPUT (с 1 по 6) на пульте дистанционного управления могут использоваться для выбора входа.

Индикаторы HDMI CONTROL не горят.

Переключатель HDMI CONTROL должен быть установлен в положение OFF. Предостережения

Пульт дистанционного управления плазменного телевизора не может использоваться для управления селектором входов на данном устройстве. Использование устройства с плазменным телевизором производства Pioneer

Глава 8 Использование устройства с плазменным телевизором производства Pioneer Следуйте описанным здесь процедурам при подключении данного устройства к плазменному телевизору производства Pioneer. Возможность использования функции управления HDMI частично зависит от технических характеристик плазменного телевизора; поэтому, если вы желаете использовать управление HDMI, обратитесь к инструкции по эксплуатации для вашего плазменного телевизора. Перед выполнением подсоединений и настроек убедитесь в том, что выключатели питания как плазменного телевизора, так и данного устройства установлены в положение выключения питания.

Информацию о соединениях см. в разделе Использование с другими компонентами на стр. 22.
За информацией об использовании приемного устройства сигнала дистанционного управления плазменного телевизора для управления данным устройством обращайтесь к разделу Подсоединение кабелей управления на стр. 19.

Включайте питание только после подсоединения устройства ко всем другим компонентам. 4 Убедитесь в том, что индикатор HDMI CONTROL горит оранжевым цветом. Пример конфигурации системы с помощью соединений HDMI Данное устройство Переключатель HDMI CONTROL HDMI-совместимый

5 Меню “Установ.упр. HDMI” плазменного телевизора должно быть настроено таким образом, чтобы разрешить управление данным устройством.

За подробной информацией обращайтесь к инструкции по эксплуатации плазменного телевизора. 6 Убедитесь в том, что цвет индикатора HDMI CONTROL изменился с оранжевого на зеленый. Компоненты на входе Плазменный телевизор

1 Установите переключатель HDMI CONTROL на задней панели данного устройства в положение ON. HDMI CONTROL 2 Подсоедините данное устройство к другим компонентам.

Перед выполнением соединений убедитесь в том, что питание выключено. При выключении питания: Меню “Установ.упр. HDMI” используется для связывания управления питанием, что позволяет одновременно отключать питание данного устройства с выключением питания плазменного телевизора с помощью пульта дистанционного управления плазменного телевизора. Pyccкий ON/OFF Выберите вход.
Убедитесь в том, что выбор входа может быть изменен с помощью пульта дистанционного управления плазменного телевизора.

Использование данного устройства с другими телевизорами

Глава 9 Использование данного устройства с другими телевизорами Следуйте приведенным ниже для использования данного устройства в качестве AV-селектора. Перед выполнением подсоединений и настроек убедитесь в том, что выключатели питания как телевизора, так и данного устройства установлены в положение выключения питания. 1 Установите переключатель HDMI CONTROL в положение OFF. ON/OFF HDMI CONTROL 2 Подсоедините данное устройство к другим компонентам.

Перед выполнением соединений убедитесь в том, что питание выключено.
Информацию о соединениях см. в разделе Использование с другими компонентами на стр. 22.

Включайте питание только после подсоединения устройства ко всем другим компонентам. 4 Убедитесь в том, что индикаторы HDMI CONTROL не горят.

Убедитесь в том, что кнопка INPUT и кнопки INPUT (с 1 по 6) на пульте дистанционного управления могут использоваться для выбора источника входа. При выключении питания: Нажмите кнопку STANDBY/ON или кнопку на пульте дистанционного управления, чтобы выключить

Дополнительные функции

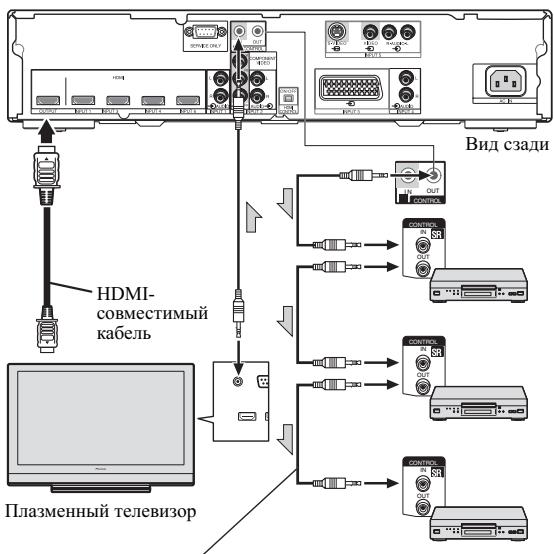

Глава 10 Дополнительные функции Подсоединение кабелей Выполните соединения с помощью кабелей управления между данным устройством и другим оборудованием производства Pioneer с логотипом . Это позволит управлять подсоединенным оборудованием, посылая команды с его пульта дистанционного управления на датчик дистанционного управления на устройстве. После выполнения соединений разъемов CONTROL IN/ OUT датчики дистанционного управления на подсоединенном оборудовании не будет принимать команды с пультов дистанционного управления. Для управления подсоединенным оборудованием направляйте пульты дистанционного управления на датчик дистанционного управления на устройстве.

Перед выполнением соединений убедитесь в том, что питание выключено.
Завершите все соединения компонента перед подсоединением кабелей управления. Плазменный телевизор OUT Кабели управления (продаются отдельно) представляют собой монофонические кабели с мини-разъемами (без добавочного сопротивления).

При подсоединении к разъему управления обязательно одновременно подсоединяйте аналоговые аудио- и видеокабели. Управление системой не будет осуществляться должным образом, когда выполнены только цифровые подключения.
Когда используется SR-подсоединение к плазменному телевизору производства Pioneer, для управления системой направляйте пульт дистанционного управления на приемный датчик на плазменном телевизоре. Pyccкий

Дополнительные функции Изменение настроек Изменение разрешения сигнала на выходе HDMI Выбор цветовой системы Выберите цветовую систему для аналоговых входных Эта настройка поддерживается, когда в качестве текущего выбранного входа задан вход INPUT 3 (SCART) или INPUT 5. Для преобразования аналоговых входных сигналов в HDMI необходимо задать разрешение выходного Эта настройка поддерживается, когда в качестве текущего выбранного входа задан вход INPUT 2, INPUT 3 (SCART) или INPUT 5. INPUT

Нажмите кнопку RESOLUTION на пульте дистанционного управления. Можно задать следующие пункты: INPUT

Нажмите кнопку COLOUR SYSTEM на пульте дистанционного управления. Для системы можно установить Авто (по умолчанию), PAL, SECAM, NTSC, 4.43NTSC или PAL60.

Предпочтительно оставляйте выбранным пункт

Выбор входного сигнала для INPUT3

Разрешение задается автоматически в соответствии со входным сигналом. Выберите входного сигнала для INPUT 3. 480p/576p Переключение на разрешение 480p/576p 720p Переключение на разрешение 720p 1080i Переключение на разрешение 1080i

Предпочтительно оставляйте выбранным пункт

Нажмите кнопку SIGNAL SELECT на пульте дистанционного управления. Для входного сигнала можно выбрать VIDEO (по умолчанию), S-VIDEO, RGB или HDMI.

Дополнительные функции Задание формата видеосигнала Для преобразования аналоговых входных сигналов в HDMI необходимо задать цветовой формат.

Настройка аудиосигнала при использовании входа HDMI При использовании входа HDMI задайте формат аудиосигнала. Эта настройка поддерживается, когда в качестве текущего выбранного входа задан вход INPUT 1 (HDMI), INPUT 3 (HDMI) или INPUT 4 (HDMI). INPUT

Нажмите кнопку VIDEO на пульте дистанционного управления. Можно задать следующие пункты: VIDEO HDMI

Автоматически задает формат сигнала в соответствии со входным сигналом. Цвет-1 Выбор цифровых компонентных видеосигналов (4:2:2) AUDIO

Нажмите кнопку AUDIO на пульте дистанционного управления. Можно задать следующие пункты:

Цвет-2 Выбор цифровых компонентных видеосигналов (4:4:4)

Цвет-3 Выбор цифровых RGB-сигналов (с 16 по 235) Формат аудиосигнала устанавливается автоматически в соответствии с типом входного сигнала.

Цвет-4 Выбор цифровых RGB-сигналов (с 0 по 255) Воспроизводит только цифровые аудиосигналы HDMI.

Предпочтительно оставляйте выбранным пункт

Аналоговый Когда подсоединены как разъемы HDMI, так и аналоговые разъемы, воспроизводятся только аналоговые

Предпочтительно оставляйте выбранным пункт

Эта настройка не может быть выполнена для входа INPUT 6, так как для него не предусмотрены разъемы для аналоговых аудиосигналов.

Использование с другими компонентами Глава 11 Использование с другими компонентами Подсоединения к входным компонентам

Подсоединения к телевизору Могут быть подключены телевизоры, поддерживающие HDMI (High-Definition Multimedia Interface).

При подсоединении данного устройства к плазменному телевизору производства Pioneer, поддерживающему связанную работу, установите переключатель HDMI CONTROL на задней панели в положение ON. При подсоединении данного устройства к телевизору другого производителя установите переключатель HDMI CONTROL в положение OFF. (См. стр. 10.)
В режиме связи PDP выбор входа на компоненте, подсоединенном к входу INPUT 6, не может быть задан, так как пульт дистанционного управления, поставляемого в комплекте плазменного телевизора производства Pioneer, не оснащен кнопкой INPUT

К данному устройству можно подсоединить множество разнообразных типов входных компонентов, таких как плазменный телевизор, BD-проигрыватель, DVDпроигрыватель, DVD-рекордер, компьютерная приставка, видеомагнитофон, игровая приставка, видеокамера и т. д. Для просмотра изображений с входного компонента выберите источник входного сигнала с помощью кнопок INPUT (с 1 по 6) на пульте дистанционного управления (см. стр. 11). В режиме связи PDP для переключения входов используйте пульт дистанционного управления плазменного телевизора. Предупреждение

В целях защиты всех компонентов всегда отсоединяйте устройство от сетевой розетки питания перед подсоединением устройства к плазменному телевизору, BD-проигрывателю, DVD-проигрывателю, DVD-рекордеру, компьютерным приставкам, видеомагнитофону, игровой приставке, видеокамере или другим компонентам.
Два или более устройств не могут быть подключены одновременно. Использование с другими компонентами Использование входа HDMI Разъемы INPUT 1, 3, 4 и 6 представляют собой разъемы HDMI, на которые могут подаваться цифровые видео- и аудиосигналы. Чтобы использоваться разъем HDMI, включите разъем и задайте типы видео- и аудиосигналов для приема с подключенного компонента. За информацией о типах этих сигналов обращайтесь к руководству по эксплуатации, прилагаемому к подсоединенному компоненту.

Подсоединение к компоненту с поддержкой HDMI Подсоединяйте компоненты с поддержкой HDMI к разъемам INPUT 1 (HDMI), INPUT 3 (HDMI), INPUT 4 (HDMI) или INPUT 6 (HDMI). Поддерживаемые видеосигналы

640 x 480 (VGA) 60 Гц 720 x 480p@59,94 Гц/60 Гц 720 (1440) x 480i@59,94 Гц/60 Гц 720 x 576p@50 Гц 720 (1440) x 576i@50 Гц HDMI-совместимый

800 x 600 (SVGA) 60 Гц 1024 x 768 (XGA) 60 Гц 1280 x 720p@50 Гц 1280 x 720p@59,94 Гц/60 Гц Компонент с поддержкой HDMI Информация об HDMI 1280 x 1024 (SXGA) 60 Гц 1360 x 768 (Широкий - XGA) 60 Гц 1920 x 1080p@24 Гц 1920 x 1080p@50 Гц 1920 x 1080i@50 Гц 1920 x 1080i@59,94 Гц/60 Гц 1920 x 1080p@60 Гц Поддержка технологии Deep Colour Pyccкий Deep Colour означает глубину цвета, которая описывает количество битов информации, используемых для представления цвета отдельного пикселя в растровом изображении. В дополнение к обычным 16/20/24битовымRGB/YCbCr-сигналам, плазменные телевизоры также поддерживают 30/36-битовые RGB/ YCbCr сигналы. Таким образом, при подсоединении компонента, поддерживающего HDMI 1.3 Deep Colour, сигналы могут передаваться и приниматься без ухудшения качества сигнала. HDMI (High Definition Multimedia Interface) поддерживает передачу одновременно видео- и аудиосигналов с помощью одного цифрового соединения для использования с DVD-проигрывателями, DTV, компьютерными приставками и другими аудио- и видеоустройствами. Технология HDMI была разработана с целью объединения таких технологий, как High Bandwidth Digital Content Protection (HDCP) и Digital Visual Interface (DVI), в единой спецификации. HDCP используется для защиты цифрового контента, передаваемого и принимаемого устройствами, поддерживающими DVI. Интерфейс HDMI способен поддерживать стандартные видеосигналы, видеосигналы высокого разрешения (enhanced video) и видеосигналы высокой четкости (high definition video), а также аудиосигналы от стандартных до мультиканальных с объемным звучанием. Функциональные возможности HDMI включают в себя работу с несжатыми цифровыми видеосигналами, пропускную способность до 2,2 гигабайт в секунду (с сигналами HDTV), один разъем (вместо нескольких кабелей и разъемов), а также связь с аудио-/видеоисточником и аудио-/видеоустройствами, такими как цифровые телевизоры. HDMI, логотип HDMI и High-Definition Multi-media Interface являются торговыми знаками или зарегистрированными торговыми знаками компании HDMI licensing LLC.

Использование с другими компонентами Подсоединение к компоненту, оснащенному разъемом SCART Подсоединение к компоненту с компонентными разъемами Компонент, оснащенный разъемом SCART, может быть подсоединен к разъему INPUT 3 (SCART). Компонент, оснащенный разъемами для компонентных сигналов, может быть подключен к разъемам INPUT 2 (COMPONENT VIDEO).

Кабель SCART Компонент с разъемом SCART

Компонентный видеокабель Аудиокабель Компонент с разъемами для передачи компонентного видеосигнала Дополнительная информация

Глава 12 Дополнительная информация Поиск и устранение неполадок

Возможное решение Индикатор STANDBY не

Правильно ли подсоединен кабель питания?
Проверьте, горит ли индикатор включения питания ON. (См. стр. 9.) Если он не горит, устройство может быть повреждено. Обратитесь за консультацией к вашему продавцу продукции Pioneer или в сервисную службу. Питание не может быть выключено при помощи пульта дистанционного управления.

Проверьте, правильно ли установлены батарейки в пульт дистанционного управления. Попробуйте заменить батарейки на новые.

Проверьте, правильно ли подсоединены входные/выходные кабели. Видеоизображение не появляется на экране даже • Установите селектор входа на телевизора в правильное положение. (См. стр. 22.) при переключении входа.
С помощью пульта дистанционного управления данного устройства выполните настройку для входа INPUT 3. (См. стр. 20.) На экране не появляется видеоизображение с компонента, подсоединенного к входу INPUT 6.

Если индикатор HDMI CONTROL горит зеленым цветом (в режиме связи PDP), отображение выходного сигнала с входа INPUT 6 может быть невозможным. За подробной информацией обращайтесь к инструкции по эксплуатации вашего плазменного телевизора. Нет звука или видеоизображения (HDMI)

Данное устройство поддерживает стандарт HDCP. Проверьте, поддерживают ли компоненты на входах стандарт HDCP. В зависимости от компонента на входе выполнение HDMI-подключения с данным устройством может быть невозможным. Если компонент на входе не поддерживает стандарт HDCP, воспользуйтесь одним из других способов подключения, таким как VIDEO, S-VIDEO, RGB или COMPONENT. Если вы не знаете технические характеристики компонента на входе, обратитесь за консультацией к производителю компонента. Нет видеоизображения (HDMI, VIDEO, S-VIDEO, RGB, COMPONENT)

Проверьте, правильно ли подсоединены входные кабели. Нет видеоизображения (HDMI)

Проверьте, зафиксирована ли настройка выходного сигнала компонента на входе на 480i или 576i. Установите настройку выходного сигнала HDMI компонента на входе для 480p или выше. Pyccкий На экране не появляется видеоизображение с компонента, подсоединенного к входу INPUT 3.

Дополнительная информация

Возможное решение Звук слышится, но отсутствует видеоизображение.

Проверьте соединения. (См. стр. 22.) Нет звука (HDMI, VIDEO,
Проверьте, правильно ли подсоединены входные/выходные кабели. S-VIDEO, RGB, COMPONENT) • Проверьте, правильно ли установле уровень громкости на телевизоре.

С помощью пульта дистанционного управления данного устройства выберите источник входного аудиосигнала. (См. стр. 21.) Нет звука (когда подсоединен кабель для преобразования DVI-в-HDMI)

С помощью аналогового аудиокабеля подсоедините компонент на входе.
С помощью пульта дистанционного управления данного устройства выберите источник входного аудиосигнала. (См. стр. 21.) Звук искажен.

Замените кабель, используемый для подсоединения.
Проверьте, правильно ли выполнены настройки на компоненте не входе. Видеоизображения с аналоговых входов не отображаются должным Видео изображение

Если искажен видеосигнал компонента на входе (например, во время быстрой перемотки вперед), в зависимости от качествва видеоизображения, на экране могут появляться некоторые искажения или нормальное воспроизведение изображения может прерваться. Такие же признаки могут появляться в зависимости от рабочих характеристик телевизора: Также проверьте следующие настройки на данном устройстве.
Правильно ли задана цифровая система? (См. стр. 20.)
Если выбран INPUT 3, правильно ли задан входной сигнал? (См. стр. 20.)
Правильно ли задан цифровой формат? (См. стр. 21.) Невозможно выполнить

См. раздел: Изменение настроек на стр. 20. Пульт дистанционного управления не отвечает.

Проверьте батарейки в пульте дистанционного управлениея; если они истощены, замените на новые. (См. стр. 12.)
Если пульт находится слишком далеко от приемного датчика, переместитесь ближе к датчику. (См. стр. 13.)
Если между пультом дистанционного управления и приемным датчик имеется какоелибо препятствие, удалите его. (См. стр. 13.)
Если на датчик дистанционного управления попадает яркий свет от флюоресцентной лампы или другого источника света, отодвиньте осветительные приборы от датчика. (См. стр. 13.) Пульт дистанционного управления не отвечает (SR-соединение).

Когда используется SR-соединение, чтобы управлять устройством, направляйте пульт дистанционного управления данного устройства на датчик на плазменном телевизоре. Когда SR-соединения не используются, управляйте данным пультом дистанционного управления, нарпавив его на датчик сигналов на самом PDA-V100HD. (См. стр. 19.)
Пульт дистанционного управления не работает, когда к разъему CONTROL IN подсоединен кабель управления. Убедитесь в том, что к ркзъему CONTROL IN не подсоединен кабель управления. (См. стр. 19.)
Убедитесь в том, что разъем не подсоединен к разхему компонента другого производителя с аналогичной функцией. (См. стр. 19.) Дополнительная информация

Возможное решение Пульт дистанционного управления не отвечает (режим связи PDP).

В режиме связи PDP (индикатор HDMI CONTROL горит зеленым цветом) кнопки INPUT (с 1 по 6) на пульте дистанционного управления данного устройства не поддерживаются. Это не является неисправностью.
Когда режим связи PDP не используется (индикатор HDMI CONTROL горит оранжевым цветом или не горит), пульт дистанционного управления плазменного телевизора не может использоваться для управления. Индикатор включения питания ON мигает синим

Попробуйте отсоединить кабель питания от силовой розетки, а затем подсоединить еще раз (не повторяйте эту операцию многократно). Если признак сохранится, обратитесь за консультацией к вашему продавцу продукции Pioneer или в сервисную

Соответствующие индикаторы не горят даже после задания настроек с помощью пульта дистанционного управления.

Не пытаетесь ли вы задать настройки, которые не поддерживаются? Выполняйте только те настройки, которые поддерживаются. (См. стр. 20.) Назначение контактов разъема SCART Через разъем SCART можно подключать различные аудио- и видеоустройства.

Вход правого звукового канала

Не используется 4 Общее заземление для аудиосигналов

Заземление для синего

Вход левого звукового канала

Заземление для зеленого Не используется Вход синего 11 Вход для зеленого 12 Не используется 13 Заземление для красного 14 Заземление для управления красного/зеленого/синего 15 Вход для красного 16 Управление красного/зеленого/

17 Не используется 18 Заземление для входа видео 19 Не используется 20 Вход видео 21 Защита разъема Pyccкий 10 Не используется

Дополнительная информация

Технические характеристики Требования к питанию От 220 В до 240 В переменного тока, 50 Гц/60 Гц, 12 Вт (0,4 Вт в режиме ожидания)

3,3 кг Цветовая система Разъемы на задней

INPUT 3 SCART*3 (AV вх., S-VIDEO вх., RGB вх.), HDMI вх.*1*3 INPUT 4 HDMI вх.*1, AUDIO*3 INPUT 5 S-VIDEO вх., AV вх. INPUT 6 HDMI вх.*1*2 CONTROL 1 IN/OUT OUTPUT HDMI вых.*1 *1 Соответствует HDMI1.3 и HDCP1.1. HDMI (High Definition Multimedia Interface – мультимедийный интерфейс высокого разрешения) представляет собой цифровой интерфейс, который позволяет передавать как видео-, так и аудиосигналы по одному кабелю. HDCP (Highbandwidth Digital Content Protection – протокол защиты широкополосных цифровых данных) представдяет собой технологию защиты авторского права цифрового контента, использующего цифровой видеоинтерфейс (DVI). *2Не поддерживается в режиме связи PDP. Переключаемый. Конструкция и технические характеристики могут быть изменены без уведомления. Товарные знаки HDMI, логотип HDMI и High-Definition Multi-media Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

Дополнительная информация

Работа индикаторов устройства Во время работы и в режиме настройки индикаторы отображаются следующим образом: Индикатор ON Синяя подсветка Индикатор STANDBY PDA-V100HD INPUT

Индикаторы HDMI CONTROL (левый: оранжевый/ правый: зеленый)

Индикаторы INPUT Во время нормальной работы Режим связи PDP

питания ON Индикатор ON Горит синим

STANDBY Индикаторы HDMI CONTROL

Горит только для выбранного входа. Горит синим

Включено питание ON (режим Режим ожидания STANDBY

STANDBY Индикаторы HDMI CONTROL

Горит только для выбранного входа. Горит синим

(См. таблицу “В настройки”) Независимый режим 1

Включено питание ON (режим Режим ожидания STANDBY

(См. таблицу “В настройки”) Pyccкий

питания ON Индикатор ON

Дополнительная информация Независимый режим 2

STANDBY Индикаторы HDMI CONTROL

Горит только для выбранного входа. Горит синим

Включено питание ON (режим Режим ожидания STANDBY

(См. таблицу “В настройки”) В режиме настройки В течение приблизительно пяти секунд после нажатия кнопок на пульте дистанционного управления для перехода в режим настройки индикаторы будут отображаться, как это описано внизу. После завершения режима настройки устройство вернется в режим включенного питания для обычной работы. (*) Заводские настройки по умолчанию Настройка разрешения сигнала на выходе HDMI (когда нажата кнопка RESOLUTION).

Индикаторы INPUT Синяя подсветка
