РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GMD7500M PIONEER

Руководство пользователя

AanhangselБлагодарим Вас

за покупку этого изделия компании

Для обеспечения правильности эксплуатации внимательно прочитайте

данное руководство перед началом использования изделия.

данное руководство под рукой для обращения к нему в будущем. Перед началом эксплуатацииВ случае возникновения неполадок 70Об изделии 70Перед подключением/установкойусилителя 70Настройка усилителяОписание элементов устройства 72Установка коэффициента усиления 73Подключение устройствСхема подключения 74Перед подключением усилителя 74Подключение громкоговорителей 75Подключения с использованием входногопровода громкоговорителя 75Подключение клеммы питания 76Подключение проводов к выходнымклеммам громкоговорителей 77УстановкаПеред установкой усилителя 79Пример установки усилителя нанапольном коврике или шасси 79Дополнительная информацияТехнические характеристики 81 Ru

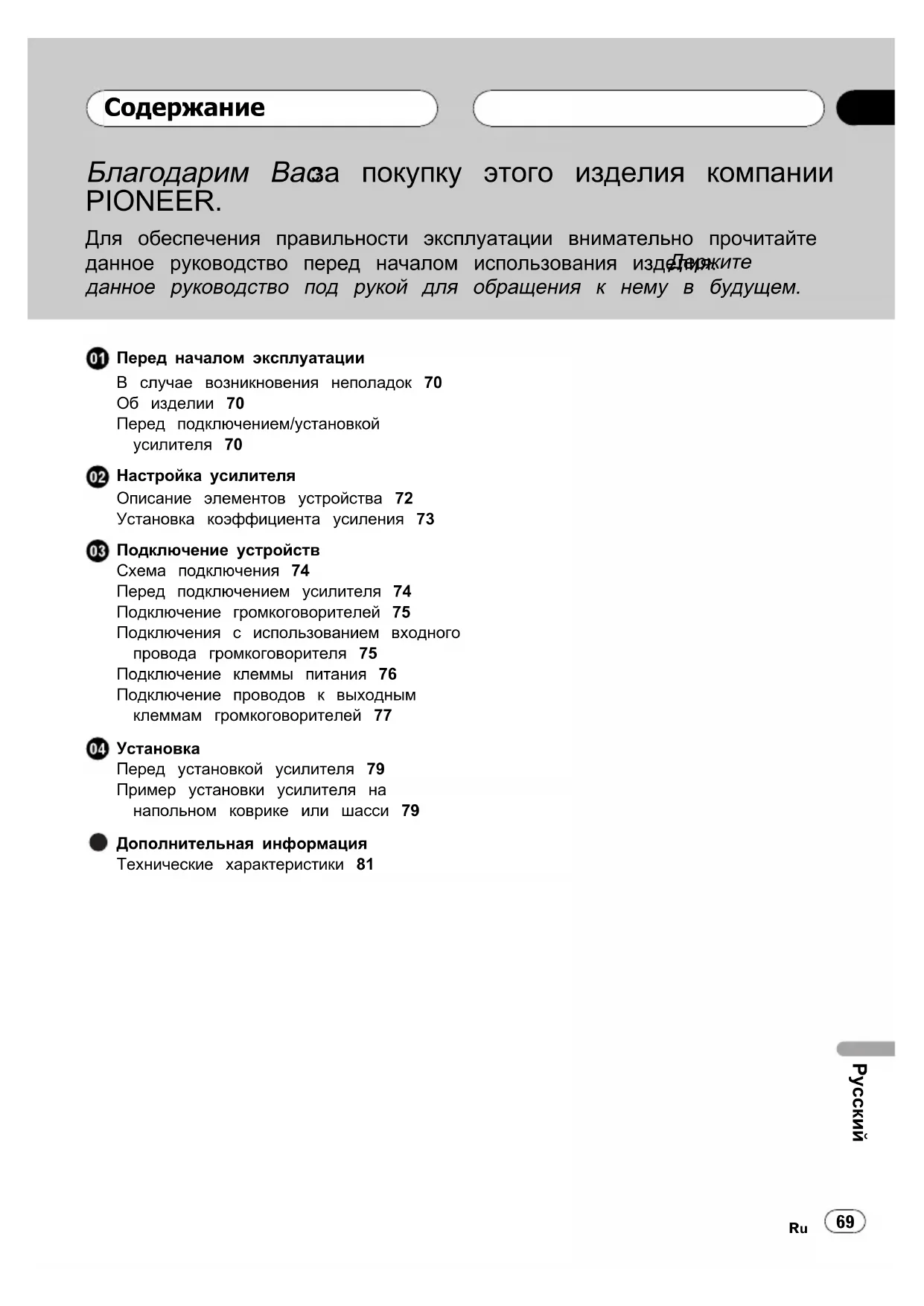

Содержание РусскийЕсли вы желаете утилизировать данное

изделие, не выбрасывайте его вместе с

обычным бытовым мусором. Существует

отдельная система сбора использованных

электронных изделий в соответствии с за-

конодательством, которая предполагает со-

ответствующее обращение, возврат и

Частные лица в странах Евросоюза, Швей-

царии и Норвегии могут бесплатно возвра-

щать использованные электронные

изделия в специализированные пункты

приема или в магазин (при покупке анало-

гичного нового устройства).

Если Ваша страна не указана в приведен-

ном выше перечне, обращайтесь в органы

местного управления за инструкциями по

правильной утилизации продукта.

Тем самым Вы обеспечите утилизацию

Вашего изделия с соблюдением обязатель-

ных процедур по обработке, утилизации и

вторичной переработке и, таким образом,

предотвратите потенциальное негативное

воздействие на окружающую среду и здо-

В случае возникновения

При неполадках в работе этого изделия

свяжитесь с торговым представителем

компании-производителя или с ближайшим

сервисным пунктом Pioneer.

Данное изделие является монофоническим

усилителем для сабвуфера. Если к входу

RCA подсоединены левый (L) и правый (R) ка-

налы, сигнал на выходе будет смешанным,

поскольку данный усилитель -

установкой усилителя

! Рекомендуется использовать специальный

красный провод для подключения к акку-

мулятору и провод заземления RD-223

(приобретаются отдельно). Подключите

провод, предназначенный для подключе-

ния к аккумулятору, к положительной

клемме + акумулятора автомобиля, а про-

вод заземления – к корпусу автомобиля.

! Данное устройство предназначено для

транспортных средств с 12-вольтовым ак-

кумулятором и заземлением отрицатель-

ного полюса. Перед установкой данного

устройства в жилом автофургоне, грузо-

вике или автобусе проверьте напряжение

! Черный кабель является заземляющим.

При установке данного устройства необ-

ходимо сначала подсоединить провод за-

земления. Убедитесь, что провод

заземления должным образом по-

дсоединен к металлической детали кузова.

Провод заземления должен монтировать-

ся отдельно от заземления данного ус-

тройства и с использованием отдельных

винтов. Ослабление затяжки или выпаде-

ние винта крепления может стать причи-

ной пожара, задымления или сбоя в

70 Раздел 01! Используйте предохранитель с указанны-

! Если перегорел предохранитель приоб-

ретенного отдельно провода для по-

дключения к аккумулятору или

предохранитель усилителя, проверьте пра-

вильность подключения проводов и гром-

коговорителей. Выявите и устраните

причину, а затем замените предохранитель

на новый с идентичными номинальными

! Устанавливайте усилитель только на ров-

ной поверхности. Не устанавливайте на

поверхностях с уклоном или неровностя-

ми. Это может стать причиной неисправно-

! При установке усилителя убедитесь, что

никакие детали (например, винты) не попа-

ли в пространство между усилителем и ав-

томобилем. Это может стать причиной

! Не допускайте попадания жидкости на

данное устройство. Это может повлечь по-

ражение электрическим током. Кроме того,

попадание жидкости в устройство может

стать причиной его выхода из строя,

перегрева и появления дыма.

Наружные поверхности усилителя и по-

дключенных громкоговорителей также

могут нагреваться и при прикосновении к

ним вызывать небольшие ожоги.

! При возникновении каких-либо отклонений

от нормального режима работы необходи-

мо отключить питание усилителя, чтобы

избежать возникновения серьезных неис-

правностей. В таких случаях следует уста-

новить переключатель питания системы в

положение OFF (ВЫКЛ) и проверить

соединения проводов подачи питания и

громкоговорителей. Если Вам не удалось

выявить причину самостоятельно, обрат-

итесь к своему дилеру.

! Перед установкой отсоедините отри-

цательную клемму аккумулятора.

! Всегда сохраняйте уровень громкости до-

статочно низким, чтобы были слышны

! Работа усилителя на повышенной мощно-

сти в режиме стерео при выключенном

или работающем на холостом ходу дви-

гателе может привести к разрядке аккуму-

! Подсоедините любой из двух сабвуферов

к усилителю;1:сабвуфер с номинальной

входной мощностью 250 Вт или выше и со-

противлением 4 W, или 2: сабвуфер с но-

минальной входной мощностью 420 Вт или

выше и сопротивлением 2 W. Если номи-

нальная входная мощность и сопротивле-

ние выше указанных, это может стать

причиной возгорания, задымления или вы-

хода из строя сабвуфера.

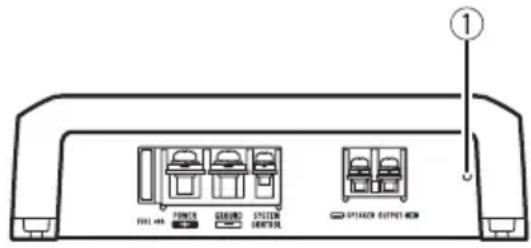

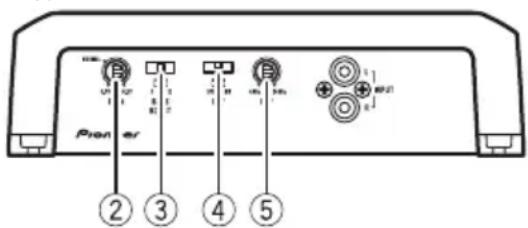

РусскийОписание элементов

Для регулировки переключателя исполь-

зуйте отвертку с плоским жалом.

При включении питания загорается инди-

2 Регулятор GAIN (уровня усиления)

Если выходная мощность остается низ-

кой, даже когда регулятор громкости

звука находится в максимальном по-

ложении, установите регуляторы мощно-

сти на более низкий уровень. Если при

установке регулятора громкости в макси-

мальное положение появляются искаже-

ния, установите регуляторы мощности

на более высокий уровень.

! При использовании автомобильной

аудиосистемы, оснащенной RCA (ста-

ндартная выходная мощность 500

мВ), установите регулятор в положе-

ние NORMAL. При использовании ав-

томобильной аудиосистемы Pioneer,

оснащенной RCA, с выходной мощно-

стью 4 В и более установите уровень

мощности усилителя так, чтобы он со-

ответствовал уровню выходной мощ-

ности автомобильной аудиосистемы.

! Если при использовании входных раз-

ъемов для подключения громкогово-

рителей слышны шумы, увеличьте

3 Регулятор BASS BOOST (уровень

усиления низких частот)

С помощью регулятора можно выбрать

один из следующих уровней низких ча-

стот:0дБ,6дБ и 12 дБ.

4 Регулятор LPF (фильтр низких ча-

Переключите настройки в соответствии с

характеристиками подключенного гром-

! При подключении сабвуфера:

Выберите ON. При этом отсекаются

высокие частоты и воспроизводятся

! При подключении широкополосного

Установите переключатель в положе-

ние OFF. При установке переключате-

ля в положение OFF воспроизводится

весь диапазон частот.

5 Регулятор частоты среза LPF

(фильтр нижних частот)

Можно выбрать частоту среза в диапа-

зоне от 40 Гц до 240 Гц.

02Установка коэффициента

! В устройстве предусмотрена функция

защиты от установки слишком высокой

мощности, неверного использования

или неверного подключения, способных

привести к выходу усилителя из строя.

! При установке слишком высокого уров-

ня громкости и т. п. данная функция на

несколько секунд отключает звук (это не

является неисправностью) и вновь

включает его при снижении уровня

громкости на главном устройстве.

! Отключение звука может означать, что

установлен неверный коэффициент

усиления. Чтобы звук не отключался

при установке максимального уровня

громкости на основном устройстве, ко-

эффициент усиления усилителя должен

соответствовать максимальному уров-

ню выходной мощности основного ус-

тройства. В этом случае уровень

громкости не будет изменяться, а коэф-

фициент усиления не будет превышать

допустимого значения.

! Уровень громкости и коэффициент

усиления установлены правильно, но

звук все равно периодически отключает-

ся. В этом случае обратитесь в ближай-

ший авторизованный сервисный центр

Регулировка коэффициента усиления

На рисунке выше показано положение

регулятора усиления на уровне NORMAL.

Отношение коэффициента усиления

усилителя и выходной мощности

основного устройства

При чрезмерном повышении коэффициен-

та усиления резко увеличиваются искаже-

ния, а мощность повышается

Форма сигнала на выходе при

высоком уровне громкости,

созданном с помощью регулятора

коэффициента усиления усилителя

Искаженная форма сигнала при высоком

уровне громкости. При повышении коэф-

фициента усиления усилителя мощность

изменяется незначительно.

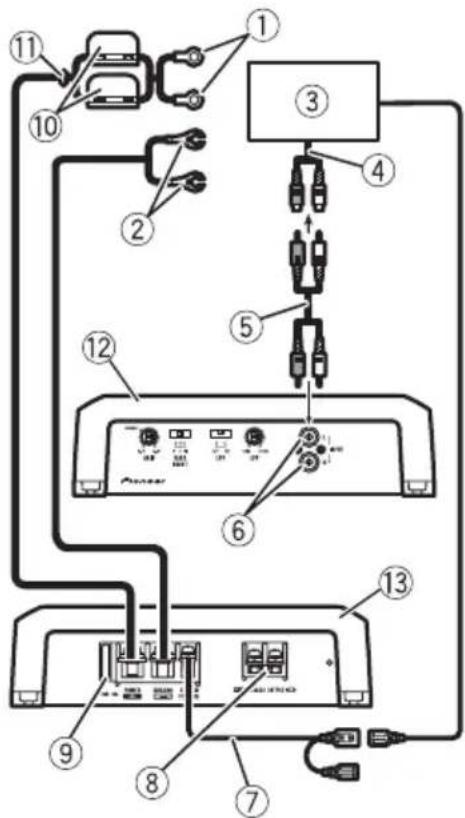

РусскийСхема подключения

1 Специальный красный провод для по-

дключения к аккумулятору

RD-223 (приобретается отдельно)

После подключения всех проводов уси-

лителя последним подключите провод,

идущий от клеммы усилителя к поло-

жительной (+) клемме аккумулятора.

2 Провод заземления (черный)

RD-223 (приобретается отдельно)

Подведите к чистой, очищенной от краски

металлической поверхности.

3 Автомобильная аудиосистема с выходны-

ми гнездами для подключения кабеля RCA

(приобретается отдельно)

5 Соединительный провод с штекерами RCA

(приобретается отдельно)

6 Входное гнездо RCA

7 Провод для подключения системы дистан-

ционного управления (приобретается

Подключите штекерный вывод провода к

разъему системы дистанционного

управления автомобильной аудиосисте-

мой. Гнездовой вывод можно подключить к

разъему реле управления антенной аудио-

системы. Если у автомобильной аудио-

системы отсутствует разъем для

подключения системы дистанционного

управления, подключите штекерный вывод

к клемме питания через замок зажигания.

8 Выходные клеммы для подключения гром-

Инструкции по подключению громкогово-

рителей приведены в соответствующем

Подключения с использова-

нием входного провода громкоговорителя

9 Плавкий предохранитель (40 A)

a Плавкий предохранитель (30 A) × 2

b Проходная изолирующая втулка

! Закрепите провода при помощи зажимов

или изоляционной ленты. Для защиты про-

водки заизолируйте провода в местах их

соприкосновения с металлическими дета-

! Не нарушайте изоляцию проводов питания

для подачи питания на другое оборудова-

ние. Провода имеют ограниченную допу-

стимую нагрузку по току.

! Запрещается укорачивать провода, цепь

защиты может выйти из строя.

Подключение устройств

74 Раздел 03! Запрещается напрямую заземлять отри-

цательный вывод громкоговорителя.

! Запрещается скреплять отрицательные

кабели громкоговорителей вместе.

! Если провод системы дистанционного

управления усилителем подключен к

клемме питания через замок зажигания (12

В пост. тока), то усилитель будет находить-

ся в включенном состоянии при включен-

ном зажигании вне зависимости от того,

включена автомобильная аудиосистема

или нет; это может привести к разрядке ак-

кумулятора, если двигатель выключен или

работает на холостых оборотах.

! Проложите и закрепите приобретаемый

отдельно провод для подключения к акку-

мулятору как можно дальше от проводов

Проложите и закрепите приобретаемый

отдельно провод для подключения к акку-

мулятору, провод заземления, провода

громкоговорителей и усилителя как можно

дальше от антенны, кабеля антенны и

Подсоедините выводы громкоговорителей

в соответствии с режимом (см. приведен-

ные ниже параметры).

использованием входного

провода громкоговорителя

Подключите выходные провода громкого-

ворителя автомобильной аудиосистемы к

усилителю с помощью входящего в

комплект поставки входного провода для

громкоговорителя, оснащенного разъемом

1 Автомобильная аудиосистема

2 Выход громкоговорителя

7 Входной провод громкоговорителя, ос-

нащенный разъемом RCA

К входному гнезду RCA данного устрой-

Подключение устройств

! Если к данному усилителю подсоединены

провода с разъемами RCA, усилитель

будет включаться автоматически каждый

раз при включении основного устройства.

Когда основное устройство выключено,

усилитель автоматически выключается. На

некоторых основных устройствах данная

функция может не работать. В этом случае

используйте провод системы дистанцион-

ного управления (продается отдельно).

Если необходимо подключить несколько

усилителей одновременно, подключите ос-

новное устройство и все усилители с по-

мощью провода системы дистанционного

! Если Вы хотите включить только автомо-

бильную аудиосистему, без усилителя, то

подключите провод системы дистанцион-

! Данный усилитель автоматически опреде-

ляет и выбирает входной сигнал (линей-

ный RCA или линейный

! Рекомендуется использовать специаль-

ный красный провод для подключения к

аккумулятору и провод заземления RD-

223 (приобретаются отдельно). Подклю-

чите провод, предназначенный для по-

дключения к аккумулятору, к

положительной клемме (+) акумулято-

ра автомобиля, а провод заземления – к

Если провод, идущий от аккумулятора, слабо

закреплен на клемме с помощью винтов, то

это может вызвать перегрев, неполадки в

работе устройства и травмы, включая неболь-

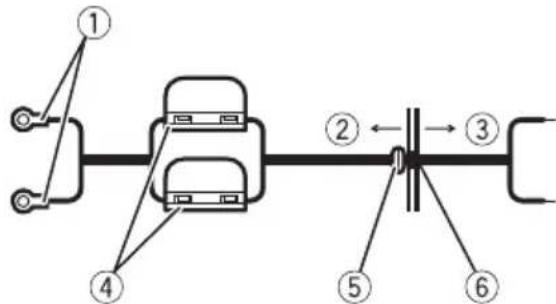

1 Проложите провод, предназначен-

ный для подключения к аккумулятору,

из отсека двигателя в салон автомоби-

После подключения всех проводов уси-

лителя последним подключите провод,

идущий от клеммы усилителя к поло-

жительной (+) клемме аккумулятора.

1 Положительная (+) клемма

4 Плавкий предохранитель (30 A) × 2

5 Вставьте кольцевое резиновое уплотне-

ние в корпус автомобиля.

6 Просверлите в корпусе автомобиля от-

верстие диаметром 14 мм.

2 Скрутите оголенные концы провода,

предназначенного для подключения к

аккумулятору, провода заземления и

провода системы дистанционного

Подключение устройств

76 Раздел 033 Наденьте наконечники на концы про-

водов. Наконечники в комплект постав-

С помощью плоскогубцев или аналогично-

2 Провод для подключения к аккумулято-

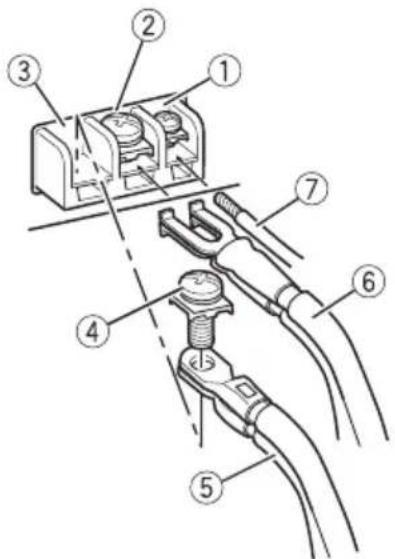

4 Подключите провода к клеммам.

Плотно закрепите провода на клеммах с

1 Клемма системы дистанционного

2 Клемма заземления GND

5 Провод для подключения к аккумулято-

7 Провод системы дистанционного

Подключение проводов к

1 С помощью кусачек или режущего

инструмента очистите от изоляции

примерно 10-мм участок провода и

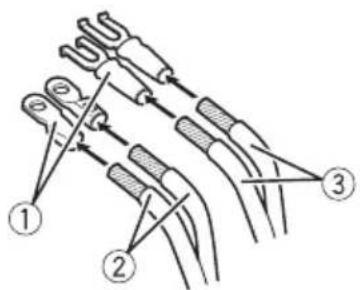

скрутите его. Скрутить 2 Наденьте наконечники на концы про-

водов громкоговорителя. Наконечники

в комплект поставки не входят.

С помощью плоскогубцев или аналогично-

го инструмента закрепите наконечники на

2 Провод громкоговорителя

3 Подключите провода громкогово-

рителя к выходным клеммам громкого-

Плотно закрепите провода громкогово-

рителя на клеммах с помощью винтов.

Подключение устройств

Русский1 Клеммные винты

2 Провода громкоговорителей

3 Выходные клеммы для подключения

Подключение устройств

03Перед установкой усилителя

! Не используйте детали, не разрешенные

производителем к использованию, по-

скольку это может стать причиной неис-

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем.

— травмировать пассажира при внезап-

ной остановке автомобиля.

! Самонарезающие винты необходимо уста-

навливать так, чтобы не касались про-

водов. Эти меры предосторожности

позволят избежать обрыва проводов под

воздействием вибрации, вызванной

движением автомобиля, которые могут

привести к возгоранию.

! Разместите все кабели в удалении от по-

движных деталей, таких как рычаг

переключения передач и направляющие

! При сверлении отверстий для установки

усилителя убедитесь, что за панелью не

находятся какие-либо детали, и

обеспечьте защиту от повреждений всех

проводов и важного оборудования (на-

пример, трубопроводов тормозной или то-

пливной системы, проводки).

! Для обеспечения надлежащей теплоотда-

чи усилителя при его установке необходи-

мо обеспечить следующее:

— Наличие достаточного свободного про-

странства над усилителем для обе-

спечения надлежащей вентиляции.

— Не закрывать усилитель напольным по-

крытием или ковриком.

! Разместите все кабели в удалении от на-

гревающихся деталей, таких как решетка

! Оптимальное место установки усилителя

зависит от конкретной модели автомобиля.

Закрепите усилитель на достаточно

жесткой поверхности.

! Перед окончательной установкой

проверьте все соединения и системы.

! После установки усилителя убедитесь, что

запасное колесо, домкрат и инструменты

извлекаются без помех.

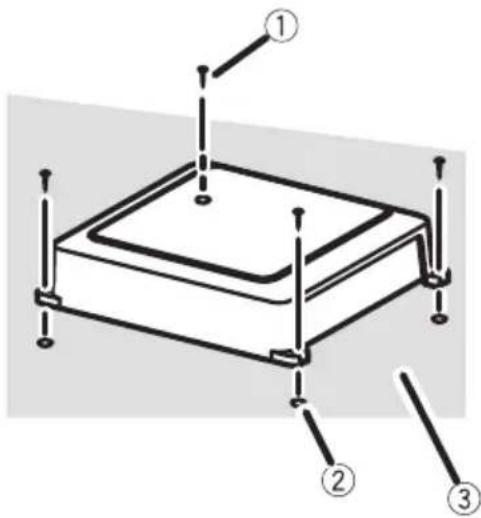

усилителя на напольном

1 Поместите усилитель в место, где

его предстоит установить.

Вставьте входящие в комплект поставки

самонарезающие винты (4 мм ×18мм) в

отверстия для винтов и нажмите на винты

отверткой так, чтобы на монтажной по-

верхности остались метки для сверления

2 По отметкам просверлите отверстия

диаметром 2,5 мм в коврике или непос-

Русский3 Закрепите усилитель с помощью

входящих в комплект поставки само-

нарезающих винтов (4 мм ×18мм).

1 Самонарезающие винты (4 мм ×18мм)

2 Просверлите отверстие диаметром 2,5

3 Напольный коврик или шасси

80 Раздел 04Технические характеристики

Источник питания 14,4 В постоянного тока

(допустимый диапазон от

Система заземления Заземление отрицатель-

Потребляемый ток 18 A (при номинальной

выходной мощности,4W)

Среднее значение тока .... 5,2 A (4 W для одного ка-

10,3 A (2 W для одного ка-

Плавкий предохранитель

Размеры (Ш × В × Г) 245 × 56 × 200 мм

Вес 2,1 кг (без учета про-

Максимальная выходная мощность

400 Вт ×1(4W) / 800 Вт ×

Номинальная выходная мощность

200 Вт ×1(при 14,4 В,4

W, от 20 Гц до 240 Гц, сум-

марное значение коэффи-

400 Вт ×1(при 14,4 В,2

W,50Гц, суммарное зна-

нелинейных искажений ≦

Сопротивление нагрузки

4 W (допустимо – от 2 W

Амплитудно-частотная характеристика

от 10 Гц до 30 кГц (+0 дБ,

Отношение сигнал/шум .... 95 дБ (сеть IEC-A)

Искажение 0,03 % (10 Вт, 100 Гц)

Фильтр низких частот:

Частота среза от 40 Гц до 240 Гц

Крутизна характеристики среза

Усиление нижних звуковых частот:

Уровень 0 дБ /6дБ /12дБ

Регулировка коэффициента усиления:

RCA от 200 мВ до 6,5 В

Громкоговоритель от 0,8 Вдо10 В

Максимальная амплитуда входного сигнала / сопро-

Громкоговоритель 10 В /22кW

В соответствии со статьей 5 закона Рос-

сийской Федерации “О защите прав по-

требителей” и постановлением

правительства Российской Федерации №

720 от 16.06.97 компания Pioneer Europe

NV оговаривает следующий срок службы

изделий, официально поставляемых на

Автомобильная электроника:6лет

Другие изделия (наушники, микрофоны и

! Характеристики и конструкция могут быть

изменены без предварительного

! Среднее значение тока близко к макси-

мальному значению тока, потребляемому

данным устройством, когда на вход по-

дается аудиосигнал. Используйте это зна-

чение при подсчете суммарного тока,

потребляемого несколькими усилителями

! Данное устройство произведено в

4-1, Мегуро 1-Чоме, Мегуро-ку, Токио
