Quelques mots sur cet appareil
Ce produit est un amplificateur mono pour haut-
parleur d’extrêmes graves. Si les canaux L (gau-
che) et D (droit) sont tous les deux connectés à
l’entrée RCA de ce produit, la sortie sera combi-
née étant donné que ce produit est un amplifica-
d’installer l’amplificateur
! L’utilisation d’un fil de terre RD-223 et d’un fil
de batterie rouge spécial, disponibles séparé-
ment, est recommandée. Connectez le fil de la
batterie directement sur la borne positive +
de la batterie du véhicule et le fil de terre sur
la carrosserie du véhicule.
! Cet appareil est utilisable sur des véhicules
équipés d’une batterie 12 V avec mise à la
masse du négatif. Vérifiez la tension de la bat-
terie avant l’installation dans des véhicules de
caravaning, des camions ou des bus.
! Le câble noir est la masse. Lors de l’installa-
tion de cet appareil, veillez à connecter d’a-
bord le fil de masse. Assurez-vous que le fil de
masse est connecté correctement aux parties
métalliques de la carrosserie du véhicule. Le
fil de masse de cet appareil doit être connecté
indépendamment au véhicule à l’aide de vis
différentes. Si la vis du fil de masse se des-
serre ou tombe, il peut en résulter un incen-
die, de la fumée ou un dysfonctionnement.
! Utilisez un fusible correspondant aux caracté-
ristiques spécifiées.
! Vérifiez les connexions de l’alimentation et
des haut-parleurs en cas de rupture du fusible
du fil de batterie vendu séparément ou de
l’amplificateur. Déterminez la cause et résol-
vez le problème, puis remplacez le fusible par
un fusible identique.
! Installez toujours l’amplificateur sur une sur-
face plane. N’installez pas l’amplificateur sur
une surface qui n’est pas plane ou sur une
sur face présentant une saillie. Ceci pourrait
entraîner un dysfonctionnement.
14 Section 01! Lors de l’installation de l’amplificateur, ne lais-
sez pas des pièces telles que des vis supplé-
mentaires se coincer entre l’amplificateur et
l’automobile. Ceci pourrait entraîner un dys-
! Ne laissez pas cet appareil entrer en contact
avec des liquides. Cela pourrait provoquer une
électrocution. Tout contact avec des liquides
pourrait aussi provoquer des dommages, de
la fumée et une surchauffe de l’appareil.
Les surfaces de l’amplificateur et des haut-
parleurs connectés peuvent également chauf-
fer et entraîner des brûlures mineures.
! En cas d’événement anormal, l’alimentation
de l’amplificateur est coupée de manière à évi-
ter tout dysfonctionnement de l’équipement.
Dans ce cas, coupez l’alimentation du sys-
tème et vérifiez les connexions de l’alimenta-
tion et des haut-parleurs. Si vous n’êtes pas
en mesure de déterminer la cause, veuillez
contacter votre revendeur.
! Déconnectez la borne négative de la batterie
avant l’installation.
! Maintenez le niveau d’écoute à une valeur
telle que vous puissiez entendre les sons pro-
venant de l’extérieur.
! L’utilisation prolongée du système stéréo du
véhicule lorsque le moteur est à l’arrêt ou au
ralenti peut épuiser la batterie.
! Connectez l’un des deux haut-parleurs d’extrê-
mes graves à l’amplificateur ; 1 : un haut-par-
leur d’extrêmes graves avec une entrée
nominale de 250 W ou plus et une impédance
de 4 W, ou 2 : un haut-parleur d’extrêmes gra-
ves avec une entrée nominale de 420 W ou
plus et une impédance de 2 W.Sil’entrée no-
minale et l’impédance sont en dehors des pla-
ges ci-dessus, le haut-parleur d’extrêmes
graves risque de prendre feu, de dégager de la
fumée ou d’être endommagé.
Si nécessaire, utilisez un tournevis plat pour
régler le commutateur.

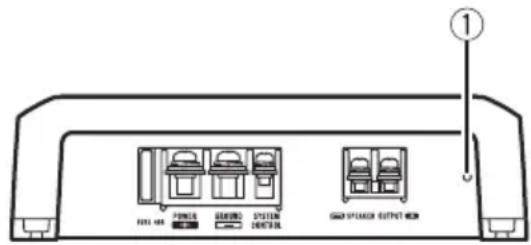

1 Indicateur de mise sous tension
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.

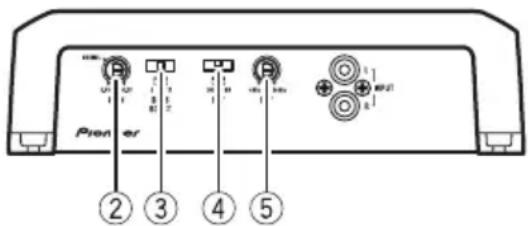

2 Commande GAIN (gain)
Si la sortie reste faible alors que le volume
du système stéréo du véhicule a été aug-
menté, tournez les commandes vers un ni-
veau plus faible. En cas de distorsion lors
de l’augmentation du volume du système
stéréo du véhicule, tournez les commandes
vers un niveau plus élevé.
! Procédez au réglage sur la position
NORMAL pour l’utilisation avec un sys-
tème stéréo de véhicule équipé d’une
sortie RCA (sortie standard de 500 mV).
Pour l’utilisation avec un système stéréo
de véhicule Pioneer équipé d’une sortie
RCA, dont la sortie maximale est de 4 V
ou plus, réglez le niveau en fonction de
celui de sortie du système stéréo du véhi-
! Si la quantité de parasites est trop impor-
tante lors de l’utilisation des bornes d’en-
trée des haut-parleurs, tournez la
commande de gain à un niveau plus
3 Commutateur BASS BOOST (commande
du niveau d’accentuation des graves)
Vous pouvez sélectionner le niveau d’accen-
tuation de graves : 0 dB, 6 dB ou 12 dB.
4 Commutateur LPF (filtre passe-bas)
Basculez les réglages en fonction du haut-
! Lorsque le haut-parleur d’extrêmes gra-
Sélectionnez ON. Cela supprime les fré-
quences élevées et émet à basse fré-
! Lorsque le haut-parleur pleine gamme
Sélectionnez OFF. OFF émet la gamme
de fréquences complète.
5 Commande de fréquence de coupure
LPF (filtre passe-bas)
Vous pouvez sélectionner une fréquence de
coupure de 40 Hz à 240 Hz.
Réglage correct du gain
! Fonction de protection incluse pour éviter
tout dysfonctionnement de l’appareil et/ou
des haut-parleurs lié à une sortie excessive
ou à une utilisation ou une connexion in-
! Lors de l’émission de sons à haut volume,
etc., cette fonction coupe l’émission pen-
dant quelques secondes. L’émission est ce-
pendant rétablie une fois le volume de
l’appareil central baissé.
Réglage de l’appareil
02! Une coupure de la sortie son peut indiquer
un réglage incorrect de la commande de
gain. Afin de garantir une émission sonore
continue lorsque le volume de l’appareil
central est élevé, réglez la commande de
gain de l’amplificateur à un niveau adapté
au niveau de sortie maximal de la sortie
préamp de l’appareil central de manière à
ce que le volume ne nécessite aucune mo-
dification et à ce que les sorties excessives
! Le son de l’appareil est régulièrement
coupé alors que les réglages du gain et du
volume sont corrects. Dans de tels cas,
veuillez contacter le Centre d’entretien
agréé par Pioneer le plus proche.
Commande de gain de l’appareil
L’illustration ci-dessus représente le réglage

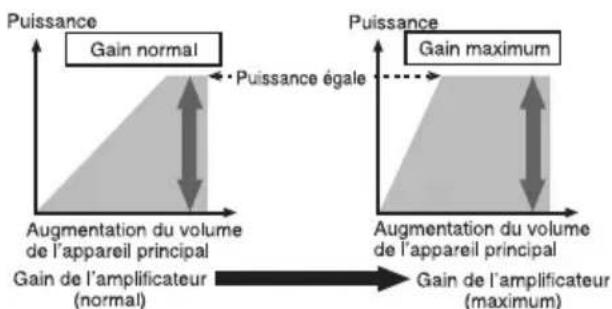

Relation entre le gain de
l’amplificateur et la puissance de
sortie de l’appareil central
Si le gain de l’amplificateur est augmenté de
manière incorrecte, les distorsions augmen-
tent sans que la puissance soit beaucoup plus

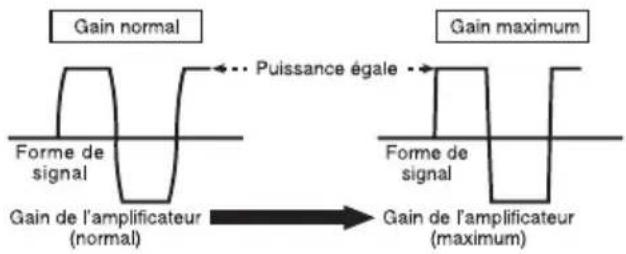

Forme de signal lors de l’émission à
volume élevé avec la commande de
gain de l’amplificateur
Forme de signal distordu avec sortie élevée, si
vous augmentez le gain de l’amplificateur, la
puissance n’est que légèrement modifiée.
Réglage de l’appareil

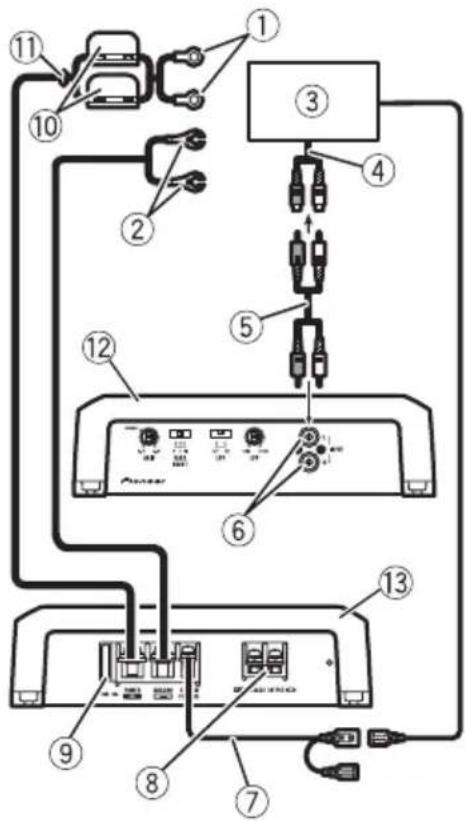

02Schéma de connexion

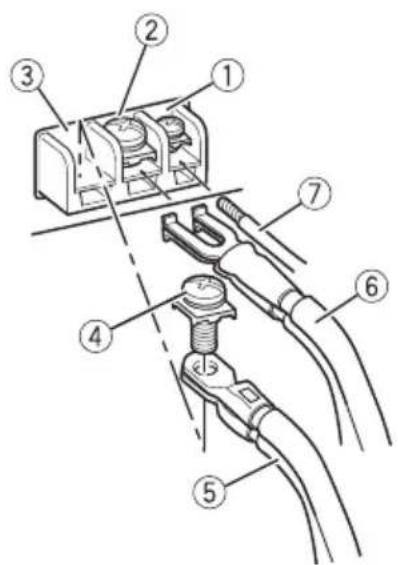

1 Fil de batterie rouge spécial
RD-223 (vendu séparément)
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po-
sitive (+) de la batterie.
2 Fil de terre (noir)
RD-223 (vendu séparément)
Connectez sur un endroit métallique propre,
non recouvert de peinture.
3 Système stéréo de véhicule avec jacks de sor-
tie RCA (vendu séparément)
5 Fil de connexion avec prises RCA (vendu sépa-
7 Fil de la télécommande du système (vendu sé-
Connectez la borne mâle du fil à la borne de
la télécommande du système stéréo du véhi-
cule. La borne femelle peut être connectée à
la prise de commande du relais de l’antenne
motorisée. Si le système stéréo du véhicule ne
dispose pas d’une borne de télécommande,
connectez la borne mâle à la borne d’alimen-
tation via le contact d’allumage.

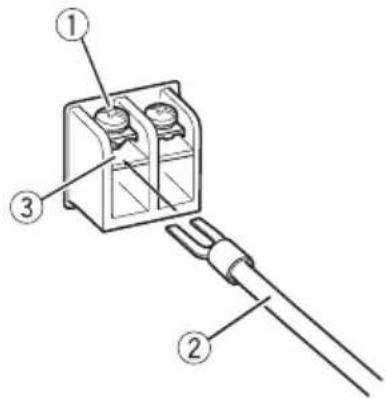

8 Bornes de sortie des haut-parleurs
Veuillez vous reporter à la section suivante
pour les instructions de connexion des haut-
parleurs. Reportez-vous à la page suivante,
Connexions lors de l’utilisation du fil d’entrée
! Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
! Ne découpez jamais l’isolation de l’alimenta-
tion pour alimenter d’autres équipements. La
capacité en courant du fil est limitée.
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
! Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
! Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
Connexion des appareils
03! Si le fil de la télécommande du système de
l’amplificateur est connecté à la borne d’ali-
mentation via le contact d’allumage (12 V
c.c.), l’amplificateur reste sous tension que le
système stéréo du véhicule soit allumé ou
non, ce qui peut épuiser la batterie lorsque le
moteur est à l’arrêt ou au ralenti.
! Installez et positionnez le fil de batterie vendu
séparément aussi loin que possible des fils de
Installez et positionnez le fil de batterie vendu
séparément, le fil de terre, les fils de haut-par-
leurs et l’amplificateur aussi loin que possible
de l’antenne, du câble d’antenne et du
Connexion des haut-parleurs
Connectez les fils des haut-parleurs en fonc-
tion du mode selon les illustrations ci-des-
1 Haut-parleur d’extrêmes graves
l’utilisation du fil d’entrée
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplifica-
teur à l’aide du fil d’entrée des haut-parleurs
fourni, avec cordon RCA.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
7 Fil d’entrée des haut-parleurs avec cordon
RCA Vers le jack d’entrée RCA de cet appareil
! Si les fils des haut-parleurs avec cordon RCA
d’un appareil central sont connectés à cet am-
plificateur, l’amplificateur se met automati-
quement en service lorsque l’appareil central
est mis en service. Lorsque l’appareil central
est mis hors service, l’amplificateur se met au-
tomatiquement hors service. Cette fonction
peut ne pas fonctionner sur certains appareils
centraux. Dans ce cas, utilisez le fil d’une télé-
commande du système (vendu séparément).
Si plusieurs amplificateurs sont connectés de
manière synchrone, reliez l’appareil central et
tous les amplificateurs via le fil de la télécom-
Connexion des appareils
03! Connectez le fil de la télécommande du sys-
tème lorsque vous souhaitez mettre le sys-
tème stéréo du véhicule sous tension, et non
! Cet amplificateur sélectionne automatique-
ment un mode de signal d’entrée entre le ni-
veau RCA et le niveau de haut-parleur en
détectant un signal d’entrée.
Connexion de la borne
! L’utilisation d’un fil de terre RD-223 et d’un
fil de batterie rouge spécial, disponibles sé-
parément, est recommandée. Connectez le
fil de la batterie directement sur la borne
positive (+) de la batterie du véhicule et le
fil de terre sur la carrosserie du véhicule.
ATTENTION Si le fil de la batterie n’est pas fermement fixé à la
borne à l’aide des vis de la borne, des risques de
surchauffe, d’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.

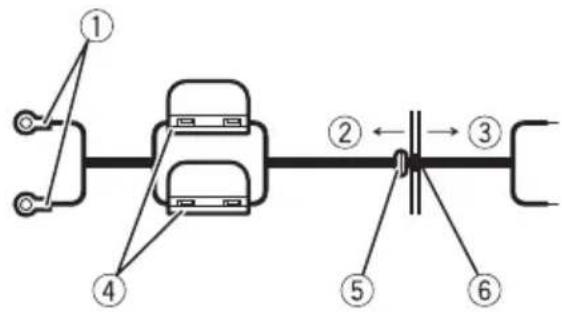

1 Positionnez le fil de la batterie du
compartiment du moteur jusqu’àl’intérieur
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po -
sitive (+) de la batterie.
1 Borne positive (+)
2 Compartiment du moteur
3 Intérieur du véhicule
4 Fusible (30 A) × 2
5 Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosse-
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du sys-

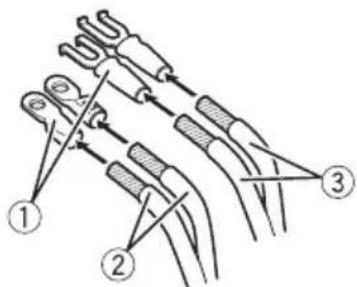

3 Fixez les cosses aux extrémités des fils.
Cosses non fournies.
Utilisez des pinces, etc. pour serrer les cosses
2 Fil de la batterie
4 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
Connexion des appareils
20 Section 031 Borne de la télécommande du système
3 Borne d’alimentation
5 Fil de la batterie
7 Fil de la télécommande du système
Connexion des bornes de
sortie des haut-parleurs
1 Mettez l’extrémité des fils des haut-
parleurs à nu à l’aide d’une pince coupante
ou d’un cutter sur environ 10 mm et torsa-
dez. Torsadez 2 Fixez les cosses aux extrémités des fils
des haut-parleurs. Cosses non fournies.
Utilisez des pinces, etc. pour serrer les cosses
2 Fil du haut-parleur
3 Connectez les fils des haut-parleurs aux
bornes de sortie des haut-parleurs.
Fixez fermement les fils des haut-parleurs à
l’aide des vis de la borne.
2 Fils des haut-parleurs
3 Bornes de sortie des haut-parleurs
Connexion des appareils
! N’utilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
! N’installez pas cet appareil là où :
— il peut interférer avec l’utilisation du véhi-
— il peut blesser un passager en cas d’arrêt
soudain du véhicule.
! Installez les vis autotaraudeuses de telle ma-
nière que la pointe des vis n’entre en contact
avec aucun fil. Cela est important pour éviter
toute coupure des fils par les vibrations du vé-
hicule, ce qui pourrait entraîner un incendie.
! Placez les câbles à l’écart de toutes les parties
mobiles, telles que le levier de vitesse et les
! Lorsque vous percez pour installer l’amplifica-
teur, vérifiez toujours qu’il n’y a aucune pièce
derrière le panneau et que tous les câbles et
équipements importants (conduites de carbu-
rant/freinage, câblage, par exemple) sont pro-
! Afin de garantir une dissipation de la chaleur
correcte au niveau de l’amplificateur, vérifiez
les points suivants lors de l’installation :
— Laissez suffisamment de place au-dessus
de l’amplificateur pour permettre une ven-
— Ne couvrez pas l’amplificateur avec un
tapis de sol ou de la moquette.
! Placez les câbles à l’écart de tous les endroits
chauds, par exemple les sorties de chauffage.
! L’emplacement d’installation optimal varie en
fonction du modèle de véhicule. Fixez l’ampli-
ficateur à un emplacement suffisamment ri-
! Vérifiez toutes les connexions et tous les systè-
mes avant l’installation finale.
! Une fois l’amplificateur installé, vérifiez que la
roue de secours, le cric et les outils peuvent
facilement être retirés.
Exemple d’installation sur
le tapis de sol ou le châssis

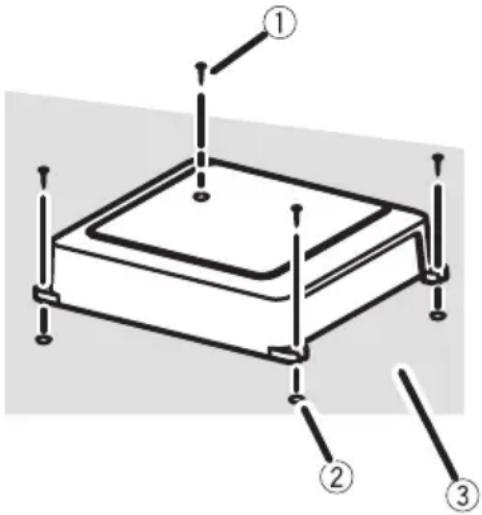

1 Placez l’amplificateur à l’emplacement
d’installation souhaité.
Insérez les vis autotaraudeuses fournies (4
mm × 18 mm) dans les trous pour vis et ap-
puyez sur les vis à l’aide d’un tournevis de ma-
nière à ce qu’une empreinte de
l’emplacement des trous d’installation soit
2 Percez des trous de 2,5 mm de diamètre
au niveau des empreintes, sur le sol ou di-
rectement sur le châssis.
3 Installez l’ amplificateur à l’aide des vis
autotaraudeuses fournies (4 mm × 18 mm).
1 Vis autotaraudeuses (4 mm × 18 mm)
2 Percez un trou de 2,5 mm de diamètre.
3 Tapis de sol ou châssis
22 Section 04Caractéristiques techniques
Tension d’alimentation 14,4 V CC (10,8 V à 15,1 V
Mise à la masse Pôle négatif
Consommation électrique
18 A (4 W en alimentation
Courant extrait en moyenne
5,2 A (4 W pour un canal)
10,3 A (2 W pour un canal)
Dimensions (L × H × P) 245 mm × 56 mm × 200
Poids 2,1 kg (fils de câblage non
Puissance de sortie maximale
400 W × 1 (4 W)/800W×1
Puissance de sortie continue
200 W × 1 (à 14,4 V , 4 W,20
Hz à 240 Hz, ≦ 1 % DHT)
400 W × 1 (à 14,4 V, 2 W,50
Impédance de charge 4 W (2 W à8W acceptable)
Réponse en fréquence 10 Hz à 30 kHz (+0 dB, -3
Rapport signal/bruit 95 dB (réseau IEC-A)
Distorsion 0,03 % (10 W, 100 Hz)
Fréquence de coupure
RCA 200 mV à 6,5 V Haut-parleur 0,8 V à 10 V Niveau d’entrée maximal/impédance :
RCA 6,5 V / 22 kW Haut-parleur 10 V / 22 kW Remarques
! Les caractéristiques et la présentation peu-
vent être modifiées sans avis préalable.
! Le courant extrait moyen correspond quasi-
ment au courant maximal extrait par cet appa-
reil lors de l’entrée d’un signal audio. Utilisez
cette valeur lors du calcul du courant total ex-
trait par plusieurs amplificateurs.
Corporation. All rights reserved.
Publié par Pioneer Corporation. Copyright
2009 2008 par Pioneer Corporation. Tous
Notice Facile
