GMD7500M - Ricevitore audio-video PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore mono per subwoofer
Marca	Pioneer
Modello	GMD7500M
Potenza di uscita massima	400 W x 1 (4 Ω) / 800 W x 1 (2 Ω)
Potenza di uscita continua	200 W x 1 (4 Ω, 14,4 V, 20 Hz-240 Hz, ≤1% DHT) / 400 W x 1 (2 Ω, 14,4 V, 50 Hz, ≤1% DHT)
Impedenza di carico	4 Ω (accettabile 2 Ω a 8 Ω)
Risposta in frequenza	10 Hz a 30 kHz (+0 dB, -3 dB)
Rapporto segnale/rumore	95 dB (rete IEC-A)
Distorsione	0,03% (10 W, 100 Hz)
Filtro passa-basso	Frequenza di taglio 40 Hz a 240 Hz, pendenza 12 dB/ottava
Enfasi dei bassi (Bass Boost)	50 Hz, livelli 0/6/12 dB
Guadagno regolabile (RCA)	200 mV a 6,5 V
Guadagno regolabile (altoparlante)	0,8 V a 10 V
Livello di ingresso massimo/impedenza (RCA)	6,5 V / 22 kΩ
Livello di ingresso massimo/impedenza (altoparlante)	10 V / 22 kΩ
Tensione di alimentazione	14,4 V CC (10,8 V a 15,1 V accettabile)
Messa a massa	Polo negativo
Consumo elettrico	18 A (4 Ω in alimentazione continua)
Corrente estratta media	5,2 A (4 Ω per un canale) / 10,3 A (2 Ω per un canale)
Fusibile	40 A x 1
Dimensioni (L x A x P)	245 mm x 56 mm x 200 mm
Peso	2,1 kg (cavi di cablaggio non inclusi)
Protezione integrata	Funzione di protezione contro uscite eccessive e malfunzionamenti

Domande frequenti - GMD7500M PIONEER

Come collegare l'amplificatore alla batteria del veicolo?

Utilizzare un cavo batteria rosso speciale RD-223 (venduto separatamente). Collegarlo direttamente al terminale positivo (+) della batteria dopo aver effettuato tutte le altre connessioni. Il cavo di terra nero deve essere collegato a un punto metallico pulito non verniciato della carrozzeria. Assicurarsi di utilizzare un fusibile da 40 A.

Quale impedenza dell'altoparlante è consigliata?

L'impedenza di carico consigliata è 4 Ω. L'apparecchio accetta impedenze da 2 Ω a 8 Ω. Per un utilizzo a 2 Ω, l'altoparlante deve avere una potenza nominale di almeno 420 W.

Come regolare il guadagno dell'amplificatore?

Il comando GAIN si trova sul pannello frontale. Se il suono è debole a volume alto, ruotarlo verso un livello più basso. In caso di distorsione, ruotarlo verso un livello più alto. Per un'uscita RCA standard (500 mV), impostare su NORMAL. Per un'uscita Pioneer da 4 V o superiore, regolare in base al livello di uscita.

Cosa fare se il suono viene interrotto a intermittenza a volume alto?

Ciò può indicare una regolazione errata del guadagno. La funzione di protezione interrompe il suono per alcuni secondi in caso di uscita eccessiva. Regolare il comando di guadagno in modo che corrisponda al livello di uscita massimo dell'unità principale. Se il problema persiste, contattare un centro di assistenza autorizzato Pioneer.

Come utilizzare il filtro passa-basso (LPF)?

L'interruttore LPF consente di selezionare ON o OFF. Per un subwoofer, impostare su ON per eliminare le frequenze alte. Per un altoparlante a banda larga, impostare su OFF per ottenere la gamma completa. La frequenza di taglio è regolabile da 40 Hz a 240 Hz.

Qual è il ruolo dell'interruttore BASS BOOST?

L'interruttore BASS BOOST offre tre livelli di enfasi dei bassi: 0 dB, 6 dB o 12 dB a 50 Hz. Selezionare il livello desiderato in base alle proprie preferenze sonore.

Come collegare più amplificatori?

Se si utilizzano più amplificatori, collegare l'unità principale a tutti gli amplificatori tramite il filo di comando del sistema (venduto separatamente). Ciò consente un'accensione e uno spegnimento sincronizzati.

Quali precauzioni prendere per l'installazione?

Installare l'amplificatore su una superficie piana, lontano da parti mobili e fonti di calore. Lasciare spazio sufficiente per la ventilazione. Non coprire l'amplificatore con un tappeto. Assicurarsi che i cavi non entrino in contatto con bordi taglienti.

Cosa fare se l'amplificatore non si accende?

Controllare prima il fusibile (40 A). Assicurarsi che il cavo di massa sia correttamente collegato alla carrozzeria. Verificare anche la connessione del filo di comando: se è collegato al contatto di accensione, l'amplificatore si accende con l'impianto stereo. Controllare la tensione della batteria (min. 10,8 V).

Come pulire e mantenere l'amplificatore?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare liquidi o prodotti chimici. Controllare regolarmente le connessioni e i fusibili. Sostituire i fusibili solo con modelli identici.

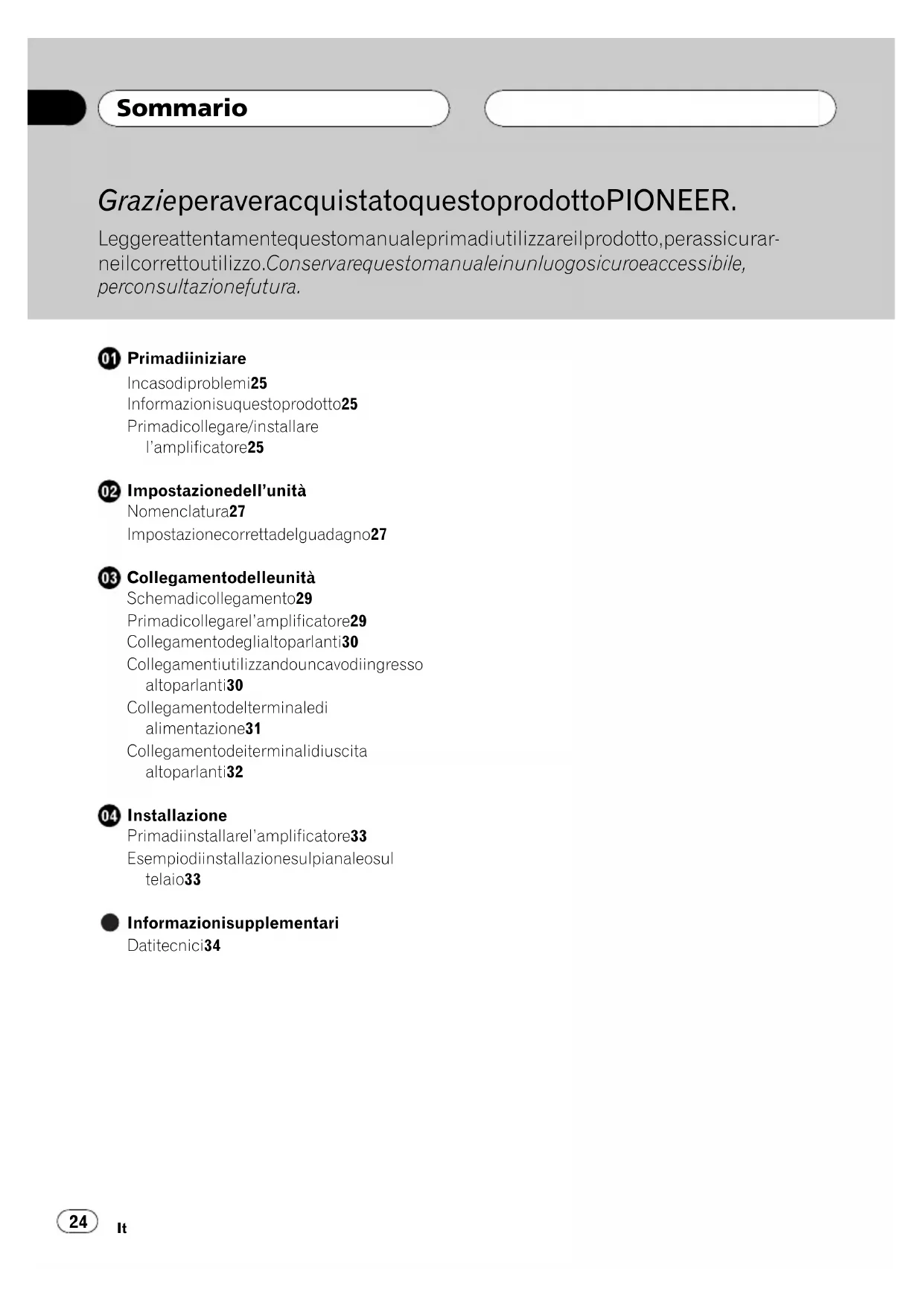

MANUALE UTENTE GMD7500M PIONEER

Manuale d'istruzioni

GrazieperaveracquistoprodottoPIONEER.

Leggereattentamentequestomanualeprimadiutilizzareil prodotto,perassicuraneilcorrrettoutilizio.Conservarequestomanualeinunluogosicuroeaccessibile, perconsultazionefutura.

Primadiiniziare

Incasodiproblemi25

Informazionisuquestoprodotto25

Primadicollegare/installare

I'amplificatore25

Impostazionedell'unità

Nomenclatura27

Impostazionecorrettadelguadagno27

Collegamentodelleunità

Schemadicollegamento29

Primadicollegarel'amplificatore29

Collegamentodegliatoparlanti30

Collegamentiutilizzandouncavodiingresso altoparlanti30

Collegamentodelterminalei alimentazione31

Collegamentodeiterminalidiuscita altoparlanti32

Installazione

Primadiinstallarel'amplificatore33

Esempiodiinstallazionesulpianaleosul telaio33

Informazionisupplementari

Datitecnici34

Sesivuoleelimarequestoprodotto,nonget- tarloinsiemeairifiutidomestici. Esisteunsi stemadiraccoltadifferenziatainconformita alleeggicherichiedonoapposititrattamenti, recuperoericiclo.

GliutentiprivatideiPaesimembridell'Unione Europea, dellaSvizzeraedellaNorvegiapossoportareipropriprodottelettronicigrativamentepressoicentridiraccoltaspecificati pressoilrivenditorealdettaglio(sel'acqui-stoestatoeseguitopressounrivenditoredi questotipo).

PeriPaesinonspecifiainprecedenza,contattareleAutoritalocaliperinformazionisulcorruttometododismaltimento.

Inquestomodosigarantiracheil prodotto smaltitosubiscaiprocessiditrattamento,recuperoericiclaggioneecessariperpreventirei potenzialeffettinegativiperl'ambienteela saluteumana.

Incasodiproblemi

Nelcasochequestoprodottononfunzioni correttamente,contattareilrivenditoreoil CentrodiassistenzaautoPioneerpiuvi-cino.

Informazionisuquesto prodotto

Questoprodotto'unamplificatoremoper subwoofer.SeeentrambiicanaliL(sinistro)eR (destro)sonocollegatial'ingressoRCAdiquesto

prodotto, il segnaleaudioinuscitavienecombi-natopoichéquestoprodottoeunamplificatore mono.

Primadicollegare/ installarel'amplificatore

AVVERTENZA

• Siconsigliadiutilizzareuncavobatteriarosso specialeeuncavodimessaaterraRD-223, vendutiaparte.Collegareilcavobatteriadrettamentealterminalepositivodellabatteria ④ eilcavodimessaaterraallascoccadelveicoI.
• Questaunitàècompatibileconiveicolidotati dibatteriada12Vemessaaterranegativa. Primadiinstallarlainveicoliperusoprivato, sucamionobus,controlarelatensionedella batteria.
• Ilcavoneroelamessaaterra.Quandosiinstallal'unita,assicurarsidicollegareper primacosailcavodimessaaterra.Verificarecheilcavodimessaaterrasiacorrettamentecollegatoallascocccametallicadelveicolo.ilcavodimessaaterradell'unitadeveesserecollegatoalveicoloseparatamenteconvitidiverse.Selaviteperilcavodimessaaterrasi allentaocade,possonoverificarsiincendi,emissionedifumoodanni.
• Utilizzaresclusivamenteunfusibileconla portataprescritta.
  Seunfusibiledelcavospecialebatteriavenduoaparteodell'amplificatoresibrucia,verificarecollegamentidellasorgentedialmentazioneedegliaitoparlanti.Determinareerisolverelacausadelproblema,quindisostituirelfusibileconunequivalenteidentico.
• Installaresemprel'amplificatoresuunasuperficiepiatta. Evitarediinstallarlosusuperfici nonpatteoconsporgenze. Incasocontrario, possonoverificarsimalfunzionamenti.

Primadiiniziare

• Durante l'installazione dell'amplificatore, evitarechéparticomevitiineccessorimangano incastratetral'amplificatoreeilveicolo.In casocontrario,possonoverificarsimalfunzionamenti.
  Nonlasciarechequestaunitaentriincontatto conliquidi,incasocontrariopossonoverificarsiscosseelettriche.Inoltre,sequestaunitaentraincontattoconliquidi,puòsubiredannioppureemetterefumoosurrriscaldarsi. Inoltrepotrebberosurrriscaldarsilesuperfici dell'amplificatoreedegliatoparlanticollegati,conseguentipericolidiustioni.
• Incasodianomalie, l'alimentazioneeverso l'amplificatorevienescollegataperimpedire malfunzionamentidelprodotto. Inquesto caso, scollegarel'alimentazionedell'interosi stemaeverificarecollegamentidellasorgent edialimentazioneeedegliahtoparlanti. Senon siriesceadeterminarelacausadelproblema, contattareilrivenditore.
• Primadell'installazione, scollegareilmorsetto negativodellabatteria.

ATTENZIONE

• Manteneresempreilvolumebassoabbastanzadapoterudireisuoniprovenientidall'esterno.
• L'uso prolongato del car stereo除去 il motoredelveicoespentoolamarciaeinfolle, potrebescaricarelabatteria.
• Collegareunodeiduesubwooferall'amplificatore;1:unsubwooferconuningressonomi-naledi250Wosuperioreeunimpedenzadi4Ω,o2:unsubwooferconingressonominale di420Wosuperioreeunimpedenzadi2Ω.Sel'ingressonominaleel'impedenzasonoal difuoridiquestiintervalli,sussisterailrischio diincendi,emissionedifumoodannialsubwoofer.

Impostazionedell'unità

Nomenclatura

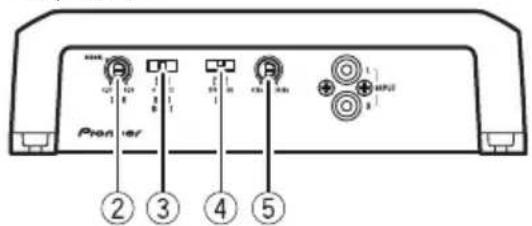

Latofrontale

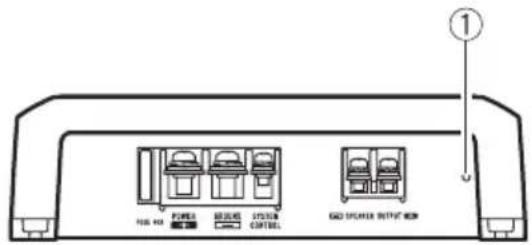

Latoposteriore

Señecessarieregolarelaposizionedell'interrettore,utilizzareuncacciaviteatestapiatta.

① Indicatorediaccensione

L'indicatoreddiaccensionesiilluminaperindicarechel'alimentazioneecollegata.

②ComandoGAIN(gadagno)

Seilsuonoinuscitarimanebassoanche quandosiaumentailvolumedelcarstereo, portareicomandisuunlivelloinferiore.Se quandosiaumentailvolumedelcarsterei suonorisultadistorto,portareicomandi suunlivellosuperiore.

• Incasodiusoincombinazonecon un carstereodotatodipresaditipoRCA (uscitatstandarddi500mV),portareico-mandisullaposizioneNORMAL.Incaso diusoincombazioneconuncarstereo PioneeredotatodipresaditipoRCAcon uscitamassimadi4V,opiu,regolareillivelloinmodochesiadeguiallivelldi uscitadelcarstereo.
• Sel'utilizzodelterminaledd'ingresso degliatoparlantigeneraunagrande quantitadirumore,portareilcomando delguadagnoadunlivellomaggiore.

③ InterruttoreBASSBOOST(controldel livelldiincrementodeibassi)

Epossibileselezionareunlivelldoiincrementodeibassitra0dB,6dBe12dB.

④InterruttoreLPF(filtropassabasso)

Regolareilselettoreasecondadeltipodialtoparlanticollegati.

• Seècollegatounsubwoofer:
• SelezionareON.Questaimpostazione eliminalefrequenzédigammasuperiore etrasmettefrequenzédigammainferiore.
• Sesonocollegatialtoparlantiagamma completa: SelezionareOFF.OFFtrasmettel'intera gammadifrequency.

⑤ComandofrequenzaditaglioLPF(filtropassabasso)

Epossibileselezionareunafrequenzaditaglioda40Hza240Hz.

Impostazionecorrettadel guadagno

• Einclusaunafunzionediprotezioneper impediremalfunzionamentidell'unitae/o deglialtoparlantidovutialivellidiuscitaecessivi,oausoocollegamentinoncorretti.
• Sel'audiovieneemessoavolumeeccessivo, einaltrecondizionidiquestotipo, questafunzioneinterrompel'uscitaperalcuni secondi. L'uscitatell'audioriprendequandoilvolumesull'unita principalevieneridotto.

Impostazionedell'unità

Se I'uscita dell'audio viene interrotta, i comandidelguadagnopotrebberoessere statiregolatiinmodoncorretto.Perassicurarechel'audiovengaemessocostantementeancheseilevolumedell'unitaprincipale'alto,regolareilcomandodel guadagnodell'amplificatoresuunlivello adattoallivellemassimodiuscitapreamplificatodell'unita principale,inmodoche ilvolumenonsubiscavariazioniechesiliimitinoleemissioniaudioeccessive.
- Ancheseilvolumeeilguadagnosonoregolaticorrettamente,l'audiell'unitapotrebbevenireperiodicamenteinterrotto.In questicasi,contattarelastazioneassistenzaPioneerpiuvicina.

Comandodelguadagnodiquesta unità

L'illustrazioneialtoastroval'impostazione NORMALdelguadagno.

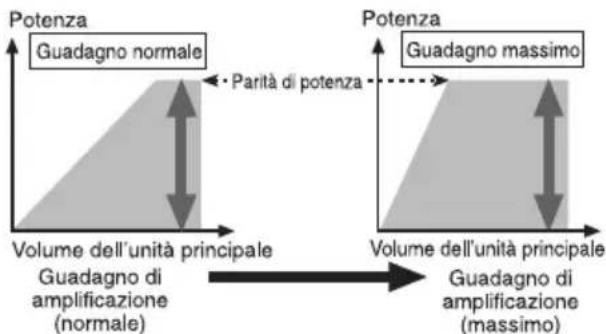

Relazionetrailguadagno dell'amplificatoreelapotenzadi uscitadell'unita principale

Seilguadagnodell'amplificatorevienereregolatosuunlivelloeccessivo,iaumenteraladistorsione,nonlapotenza.

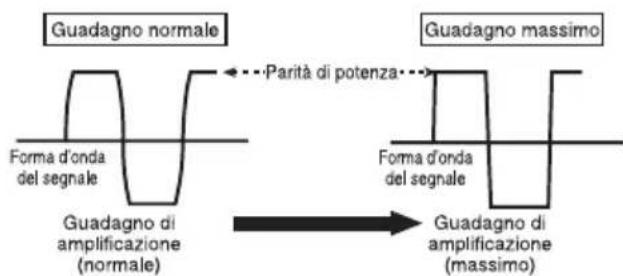

Formad'ondadelsegnaleconvolume diuscitaeccessivoecomandodel guadagnodell'amplificatore

Formad'ondadelsegnaledistortaconlivello diuscitaeccessivo,sesiaumentailguadagno dell'amplificatorenonsiriesceadottenerun aumentoapprezzabiledellapotenzadiusci-ta.

Collegamentodelleunità

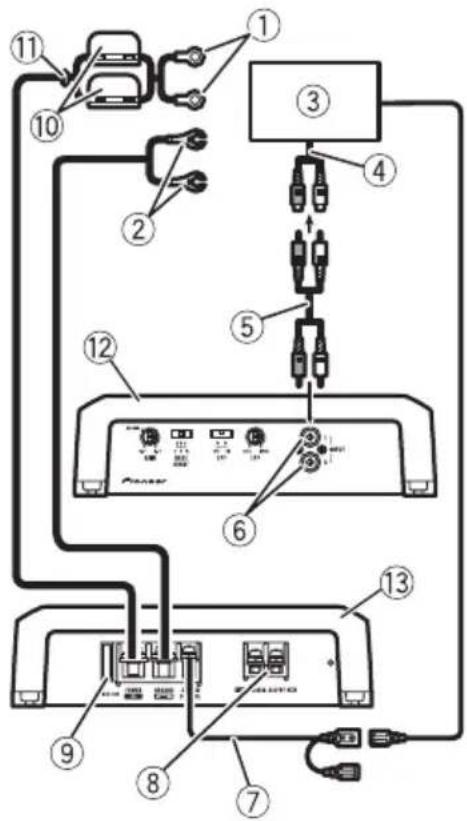

Schemadicollegamento

①Cavobatteriarossospeciale RD-223(vendutoaparte)
Dopoavereseguitotuttigliaitrlicollegamenti all'amplificatore,collegareilterminale del cavobatteriaalterminalepositivo(⊕)della batteria.
② Cavodimessaaterra(nero)
RD-223(vendoutoaparte)
Collegareadunapartemetallicapulitaenon verniciata.
③ CarstereoconconnettoridiuscitaRCA(vendutaaparte)
④Uscitaesterna
⑤ CavidicollegamentoconspineRCA(venduti parte)
⑥Connettored'ingressoRCA
⑦ Cavotelecomandosistema(vendutoaparte) Collegareilterminalemaschiodiquestocav oterminaledtelecomandodelsistemacar stereo.ilterminalefemminapuòesserecollegatoalterminalediconrollodelrelèdell'an

tennaautomatica.Seilcarstereonone dotatoditerminaleperiltelecomandodelsistemacollegareilterminalemaschioalterminaldialimentazionetramitel'interruhtedellachiavediaviamento.

⑧ Terminalidiuscitaaltoparlanti Vederelasezioneseguenteperistruzionisul collegamentodegliatoparlanti.VedereCollegamentiutilizzandouncavodiingressoaltoparlantinellapaginase.
⑨Fusibile(40A)
⑩ Fusibile(30A) × 2
1Anello
12Latoposteriore
13Latofrontale

Primadicollegare l'amplificatore

AVVERTENZA

• Assicurareicaviconmorsettipercaviona stroadesivo.Perproteggereilcablaggio,av volgereilnastrodesesivointornoalcablaggio neipuntiincuiessositrovacontactocon partimetalliche.
• Nontagliaremail'isolantedellasorgentedi alimentazionepercollegarel'alimentazione adaltriapparecchi.Lacapacitàdicaricodi correntedelcavoelimitata.

ATTENZIONE

Noncortocircuitaremaicavi,altrimentiil circuitodiprotezionepotrebbenonfunzionare correttamente.
Noncollegaremaidirettamenteaterrailcavonegativodell'altoparlante.
Nonlegaremaiaassiemepiucavinegativi deglialtoparlanti.

Collegamentodelleunità

Seilcavodeltelecomandodisistemadell' amplificatorevienecollegatoalterminaleldialimentazionetramitel'interruttoreddlachiave diawvamento(12VCC),l' amplificatorerimarrasempreaccesoquandol'interruptoredella chiavediawvamentoeattivato,indipendentementedaseilcarstereoaccesosospento. Pertantolabatteriapotrebescaricarsiseil motoredelveicolorimeanalungoalminomo oconlamarciainfolle.
Installareeinstradareilcavobatteriavenduto apartequantopulontanopossibledaicavi deglialtoparlanti. Installareeinstradareilcavobatteriavenduto parte, ilcavodimessaaterraeicavidegli altoparlantiedell'amplificatorequantopiu lontanopossibledall'antenna,dalcavodell'antennaedalsintonizzatore.

Collegamentodegli altoparlanti

Asecondadellamodalita,collegecondu-toridegliatoparlantiinbaseallefiguremo-strateinbasso.

Uscitaaduncanale

①Subwoofer

Collegamentiutilizzandoun cavodiingressoaltoparlanti

Collegareicavidiuscitaaltoparlantidelcar stereoall' amplificatoreutilizzandoilcavodiingressoaltoparlantifornitoconcavoaterminaleRCA.

①CarStereo
②Uscitaaltoparlanti
③Rosso:Destra
④Nero:Destra
⑤Nero:Sinistra
⑥Bianco:Sinistra
⑦ CavodiingressoaltoparlanticoncavoaterminaleRCA AlconnettoredingressoRCAdiquestaunita

Nota

Seicavidegliatoparlanticoncavoaterminale RCAdiun'unita principalevengonocollegataquestoamplificatore,l'amplificatoresiacenderaoospegneraautomaticamente quandol'unitaprincipalevieneaccesaospenta.Qestafunzionepotrebbenonfunzionare conalcuneunita principali.Intalcaso,utilizzareilcavodeltelecomandodisystema(vendutoaparte).Sevengonocollegat contemporaneamentepti amplificatoriinsincronia,collegarel'unita principaleetuttigli amplificatoriutilizzandoilcavodeltelecomandodisystema.
- Collegareilcavodeltelecomandodisistemasidesideraaccenderesoloilcarstereo, nonl'amplificatore.

Collegamentodelleunità

• Questo amplificatoreselezionaautomatica-mentelamodalitadelsegnaleiningressotra illivelloRCAeillivelldodeglialtoparlantimediantelarilevazionedelsegnaleiningresso.

Collegamentodel terminaleldialimentazione

• Siconsigliadiutilizzareuncavobatteria rossospecialeeuncavodimessaaterra RD-223, vendutiaparte.Collegareilcav batteriadirettamentealterminalepositivo dellabatteria () eilcavodimessaaterra allascoccadelveicolo.

AVVERTENZA

Seilcavodellabatterianovienesaldamentefissatoalterminaleutilizzandoleappositeviti,sussisterailrischiodisurrriscaldamento, malfunzionamentoelesionipersonali,come ustionilievi.

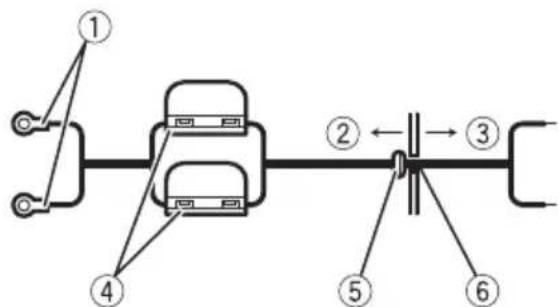

1Instradareilcavobatteriadalvanomotorell'internodelveicolo.

Dopoavereseguitotuttigliaitricollegamenti all'amplificatore,collegareilterminale del cavobatteriaalterminalepositivo () della batteria.

①Terminalepositivo(⊕)
②Vanomotore
③ Internodelveicolo
④Fusibile(30A)×2

⑤Inserirel'anellditutenutatoroidalein gommanellascoccadelveicolo.
(6)Praticareunforoda14mmnellascocca delveicolo.

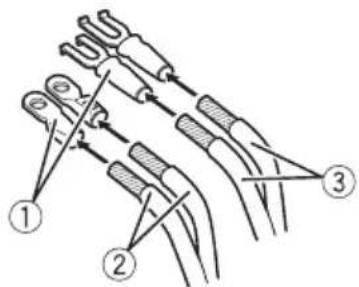

2Torcereleestremitadelcavobatteria, delcavodimessaaterraedelcavodeltelecomandodisystema.

3Applicareicapocordaalleestremitadei cavi.lcapocordansonoforniti.

Utilizzarepinzeounaltroutensilepercrimpareicapocordaaicavi.

①Capocorda
②Cavobatteria
③Cavodimessaaterra

4Collegareicavalterminale.

Fissaresaldamenteicaviconlevititerminali.

Collegamentodelleunità

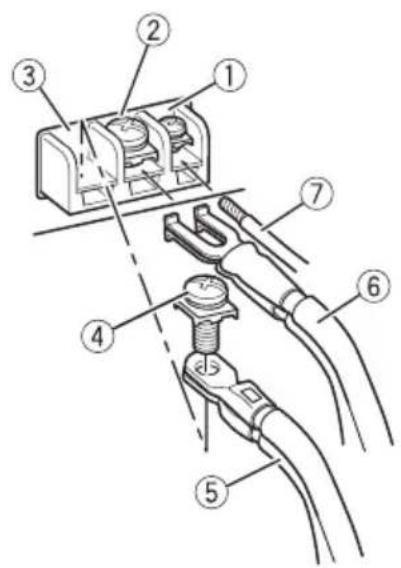

①Terminatelecomandosistema
②TerminaleGND
③Terminaleldimentazione
④Viterminali
(5) Cavobatteria
⑥ Cavodimessaaterra
⑦ Cavotelecomandosistema

Collegamentodeiterminali diuscitaaltoparlanti

1Utilizzandopinzeounataglierina, esporreleestremitàdeicavidegliatoparlanticirca10mmetorcerle.

2Applicareicapocordaalleestremitadei cavidegliatoparlanti.lcapocordanon sonoforniti.

Utilizzarepinzeounaltroutensilepercrimpa-reicapocordaaicavi.

①Capocorda
② Cavoaltoparlanti

3Collegareicavidegliatoparlantiaiterminalidiuscitaaltoparlanti.

Fissaresaldamenteicavideglialtoparlant conlevitterminali.

①Viterterminali
② Cavialtoparlanti
③Terminalidiuscitaaltoparlanti

Primadiinstallare l'amplificatore

AVVERTENZA

• Nonutilizzarecomponentinonapprovati,poichépotrebberprovocaremalfunzionamenti.
  Noninstallarequestaunitase: potrebbeinterferireconilfunzionamento delveicolo. potrebbeprocurarelesionalpasseggero incasodiarrestoimprovisodelveicolo.
  Installarelevitiaautofettantiinmodotaleche leestremitadellevitinonentrinoacontatto conalcuncavo.Qestaprecauzioneimportante peperimpedirecheicavivenganotagliati dallavibrazionedelveicolo,conconseguente pericolodiincendio.
• Posizionaretuttiicaviinmodochenonpossanotrareincontattoconcomponentimobili, comelaveadelcambioeibinarideisedili.
• Quandosipraticalforoperinstallarel'amplificatore,verificaresemprechedietroilpannellononsitrovialcuncomponente.Proteggere tuttiicaviegliorganiimportanti(adesempio,lineedelcarburanteodeifreni,cavi).

ATTENZIONE

• Perassicurarelacorrettadissipazionedelcaloredall'amplificatore,osservarequanto seguedurantel'installazione:
  Riservareunospazioadeguatoperlacorrettaventilazionealdisopradell'amplificatore.
  Noncoprirel'amplificatorecontappetinidi alcuntipo.
  Nonposizionareicaviinluoghisoggettiasur-riscaldamento,comelebocchettedell'impiantodiriscaldamento.
  Laposizionediinstallazioneottimalevariaa secondadelmodeldelloveicolo.Fissarel'amplificatoreinunaposizionesufficienmente rigida.

• Controllaretuttiicollegamentieisistemi primadell's installatione finale.

• Dopoaverinstallatol'amplificatore,verificare chelaruotadiscorta,ilmartinettoegliattrez-zisianoagevolmenteaccessibili.

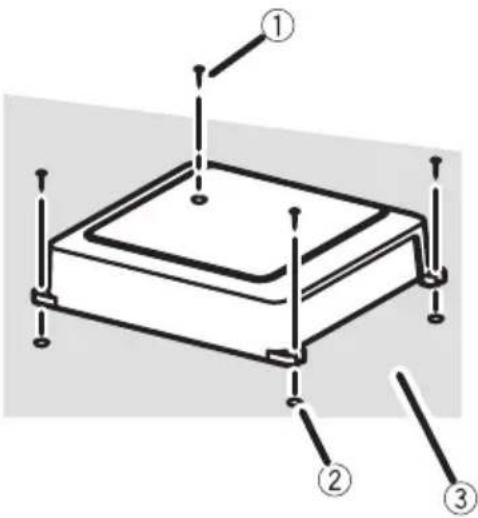

Esempiodiinstallazonesul pianaleosultelaio

1Posizionarel'amplificatorenellaposi-zionedinstallazionedesiderata.

Inserirelevitiautofilettantifornite(4mm×18 mm)negliappositiforiconunccaviytein modulochelascinounatraccianellaposizione incuidovrannoesserepraticatiifori.

2Praticarefordeldiametrodi2,5mm sulletraccelasciatedallevitisullatappez-zeriaodirettamentesultelaio.

3Installarel'amplificatoreutilizzandole vitiautofilettantifornite(4mm×18mm).

①Vitiautofilettanti(4mm×18mm)
(2)Praticareunforodi2,5mmdidiametro
③Tappezzeriaotelaio

Informazioni supplementari

Datitecnici

Alimentazione.14,4Vdic.c.(variazionicon sentiteda10,8Va15,1V)

Messaaterra.Negativa

Consumo. 18A(conpotenzacontinua, 4Ω)

Correntemediaconsumata 5,2A4 per un canale) 10,3A(2operuncanalte)

Fusibile. 40A×1

Dimensioni(LxAxP).245mmX56mmX200 mm

Potenzamassimaprodotta 400 W × 1 (4 Ω) / 800 W × 1 (2Ω)

Potenzad'uscitacontinua 200 W x 1 (a 14,4 V, 4 Ω, da 20Hz a240Hz, ≤1%THD) 400Wx1(a14,4V,2Ω,50 Hz, ≤1%THD)

Impedenza di carico 4Ω (variazioni permissibili da2Ωa 8Ω)

Rispostainfrequenza.......da10Hz30kHz(+0dB, -3dB)

Rapportosegnale/rumore...95dB(reteIEC-A)

Distorsione.03%10W,100Hz)

Filtropassabasso: Frequenzaditaglio.....da40Hza240Hz Pendenzaditaglio.....-12dBperottava

Incrementodeibassi:
Frequenza.50Hz
Livello.0dB/6dB/12dB

Comandoguadagno:
RCA............da200mVa6.5V
Altoparlanti............da0.8Va10V

Livelldiingressomassimo/impedenza: RCA. 6,5V/22kΩ Altoparlante. 10V/22kΩ

Note

• Caratteristichepecneedesignsonosoggettiaeventualimodificesenzapreawviso.
  Lacorrentemediaconsumataeugualecirca allacorrentemassimaconsumatadaquesta unitaquandovenericevutounsegnaleaudio. Utilizzarequestovaloreperilcalcolodellacorrentetotaleconsumatadapiuamplificatoridi potenza.

GraciasporhaberadquiridoesteproductoPIONEER.
