MANUALE UTENTE N50AE PIONEER

N-70AE N-50AE Manuale di istruzioni2 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

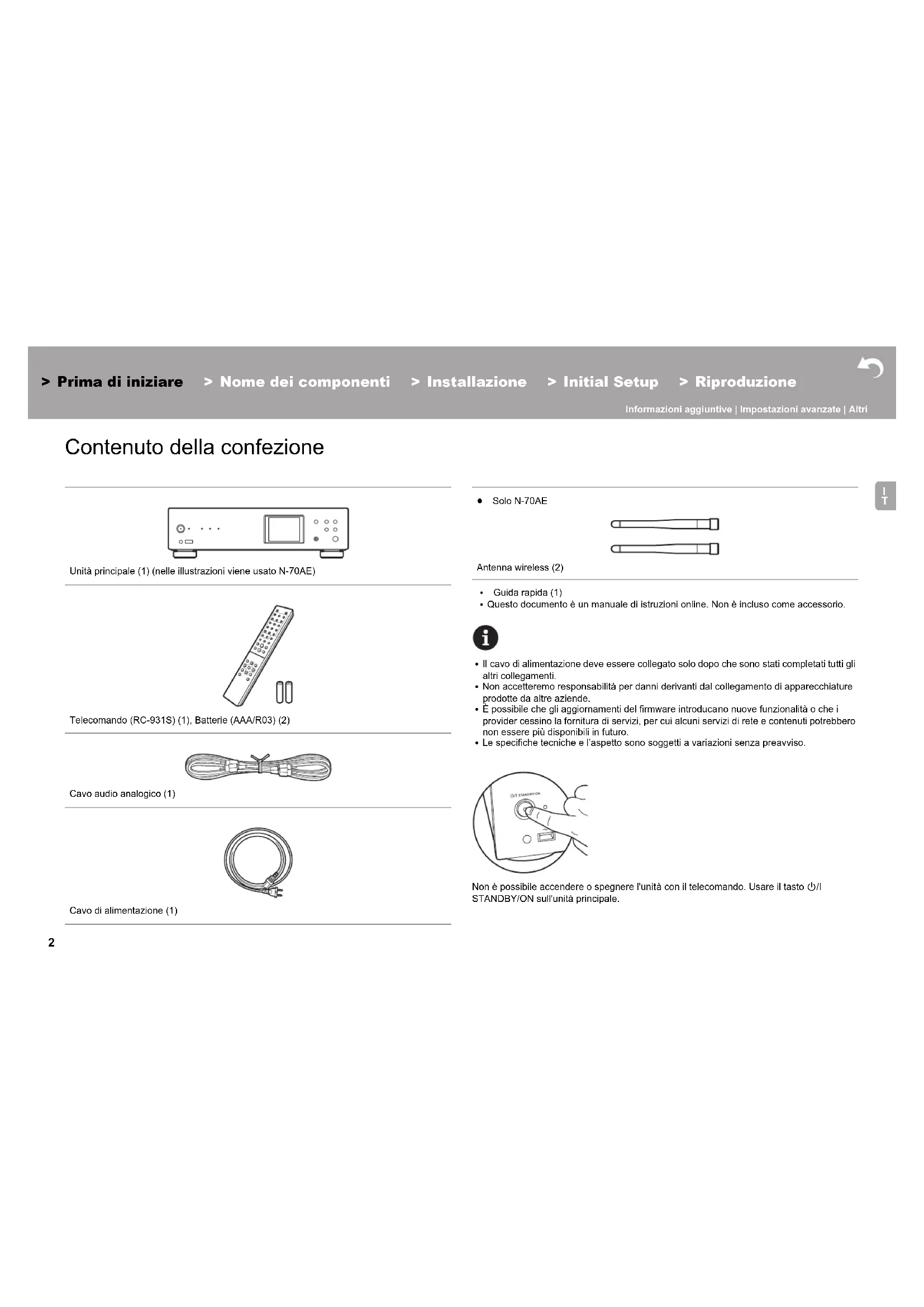

Contenuto della confezione Prima di iniziare 0 Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti. 0 Non accetteremo responsabilità per danni derivanti dal collegamento di apparecchiature prodotte da altre aziende. 0 È possibile che gli aggiornamenti del firmware introducano nuove funzionalità o che i provider cessino la fornitura di servizi, per cui alcuni servizi di rete e contenuti potrebbero non essere più disponibili in futuro. 0 Le specifiche tecniche e l’aspetto sono soggetti a variazioni senza preavviso. Non è possibile accendere o spegnere l'unità con il telecomando. Usare il tasto Í/I STANDBY/ON sull'unità principale. Unità principale (1) (nelle illustrazioni viene usato N-70AE) Telecomando (RC-931S) (1), Batterie (AAA/R03) (2) Cavo audio analogico (1) Cavo di alimentazione (1) ≥ Solo N-70AE Antenna wireless (2) 0 Guida rapida (1) 0 Questo documento è un manuale di istruzioni online. Non è incluso come accessorio.> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

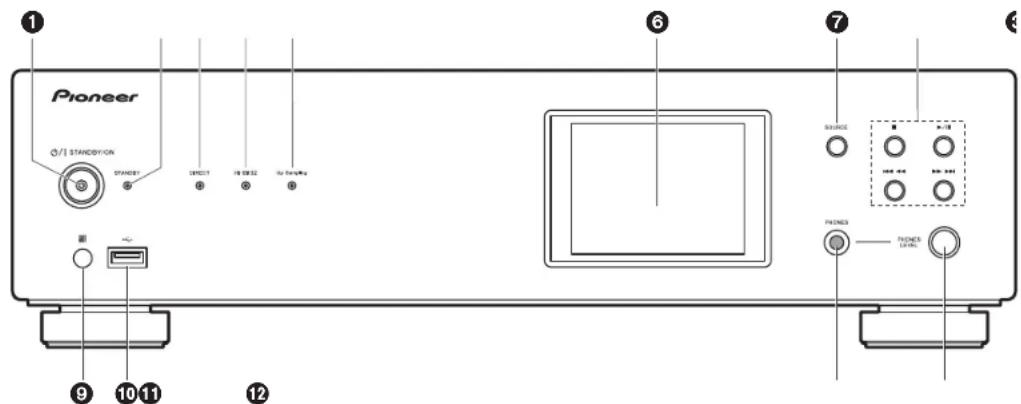

Pannello frontale (N-70AE) Nome dei componenti

1. Í/I Pulsante/indicatore STANDBY/ON: Consente di accendere/spegnere l'unità. Durante

la fase di avvio dell'unità, l'indicatore posto al centro del pulsante lampeggia lentamente in blu, quindi diventa blu fisso una volta completato l'avvio.

2. Indicatore STANDBY: È rosso fisso quanto l'unità è in modalità standby.

3. Indicatore DIRECT: Si accende quando la modalità DIRECT è attiva. (P26)

4. Indicatore Hi-Bit32: Si accende quando la funzionalità Hi-Bit32 è attiva. (P26)

5. Indicatore Up Sampling: Si accende quando la funzionalità Up Sampling è attiva. (P26)

6. Display (P8)7. Pulsante SOURCE: Consente di attivare l’input per la riproduzione.8. Tasti di riproduzione:

: Questo tasto arresta la riproduzione. /; : Questo tasto mette in pausa la riproduzione. : Passa al brano precedente a quello in riproduzione. : Passa al brano successivo. 0 A seconda dell'ingresso, questi pulsanti potrebbero non essere attivi.

9. Sensore del telecomando

Porta USB: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard disk drive) per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/0,5 A) dei dispositivi USB tramite un cavo USB. 0 Quando si collega un HDD che richiede più di 5 V/0,5 A, collegarlo alla porta USB (massimo 5 V/1 A) sul retro dell'unità.

Jack PHONES: Consente di connettere cuffie con uno spinotto standard (diametro ‰6,3 mm).

Manopola PHONES LEVEL: Regolare il volume delle cuffie.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

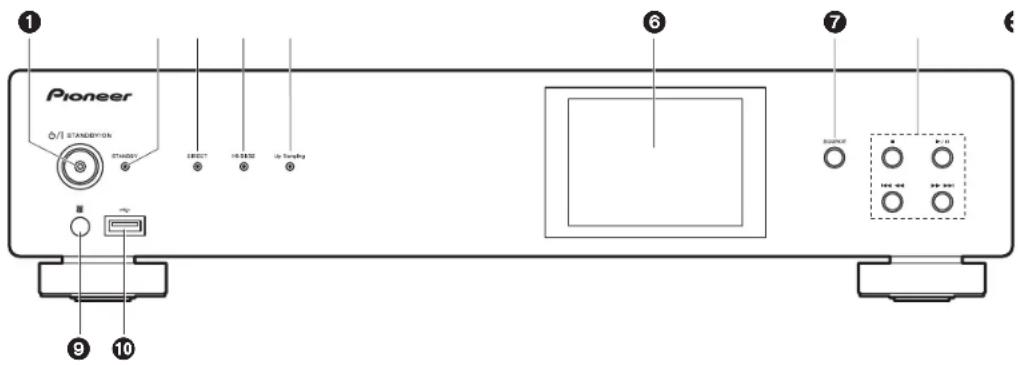

Pannello frontale (N-50AE) Nome dei componenti

1. Í/I Pulsante/indicatore STANDBY/ON: Consente di accendere/spegnere l'unità. Durante

la fase di avvio dell'unità, l'indicatore posto al centro del pulsante lampeggia lentamente in blu, quindi diventa blu fisso una volta completato l'avvio.

2. Indicatore STANDBY: È rosso fisso quanto l'unità è in modalità standby.

3. Indicatore DIRECT: Si accende quando la modalità DIRECT è attiva. (P26)

4. Indicatore Hi-Bit32: Si accende quando la funzionalità Hi-Bit32 è attiva. (P26)

5. Indicatore Up Sampling: Si accende quando la funzionalità Up Sampling è attiva. (P26)

6. Display (P8)7. Pulsante SOURCE: Consente di attivare l’input per la riproduzione.8. Tasti di riproduzione:

: Questo tasto arresta la riproduzione. /; : Questo tasto mette in pausa la riproduzione. : Passa al brano precedente a quello in riproduzione. : Passa al brano successivo. 0 A seconda dell'ingresso, questi pulsanti potrebbero non essere attivi.

9. Sensore del telecomando

Porta USB: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard disk drive) per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/0,5 A) dei dispositivi USB tramite un cavo USB. 0 Quando si collega un HDD che richiede più di 5 V/0,5 A, collegarlo alla porta USB (massimo 5 V/1 A) sul retro dell'unità.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

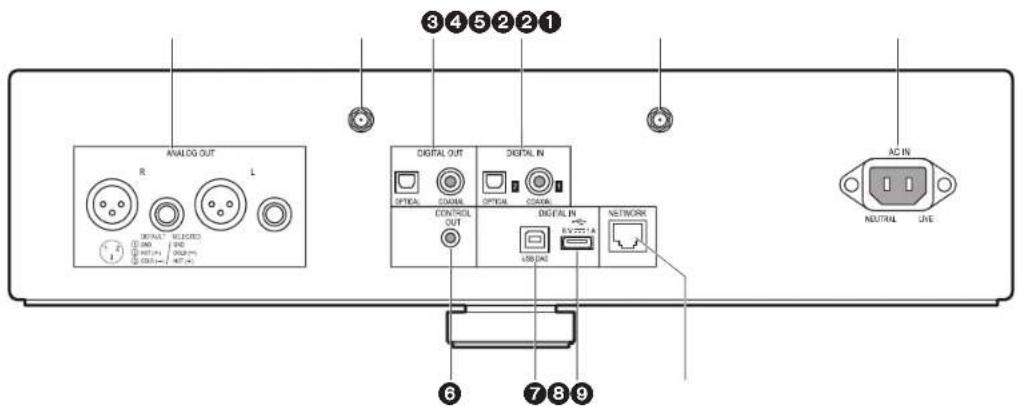

1. Jack ANALOG OUT: Utilizzare il cavo audio analogico in dotazione o un cavo XLR

disponibile in commercio per collegare, ad esempio, un amplificatore integrato.

2. Ingresso antenna wireless: Consente di collegare l'antenna wireless in dotazione. Dopo

aver saldamente fissato l'antenna, regolare l'angolazione in base allo stato della connessione. 0 Quando si reimballa l'unità, o in circostanze simili, scollegare l'antenna wireless onde evitare danni.

3. Jack DIGITAL OUT OPTICAL/COAXIAL: Utilizzare un cavo digitale ottico o un cavo

digitale coassiale per collegare, ad esempio, un amplificatore integrato.

4. Jack DIGITAL IN OPTICAL/COAXIAL: Utilizzare un cavo digitale ottico o un cavo digitale

coassiale per collegare, ad esempio, un lettore CD.

5. AC IN: Consente di collegare il cavo di alimentazione in dotazione.

6. Jack CONTROL OUT: Quando si collegano amplificatori e lettori CD Pioneer è possibile il

controllo centralizzato. Per esempio, è possibile controllare gli amplificatori e i lettori CD per mezzo della App Pioneer Remote.

7. Porta USB DAC: Utilizzare un cavo USB (di tipo A—B) per collegare un computer.

8. Porta USB: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard

disk drive) per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/1 A) dei dispositivi USB tramite un cavo USB. È anche possibile salvare o eliminare file musicali presenti sull'HDD USB usando un computer collegato in rete. (P23)

9. Jack NETWORK: Permette il collegamento alla rete con un cavo LAN.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

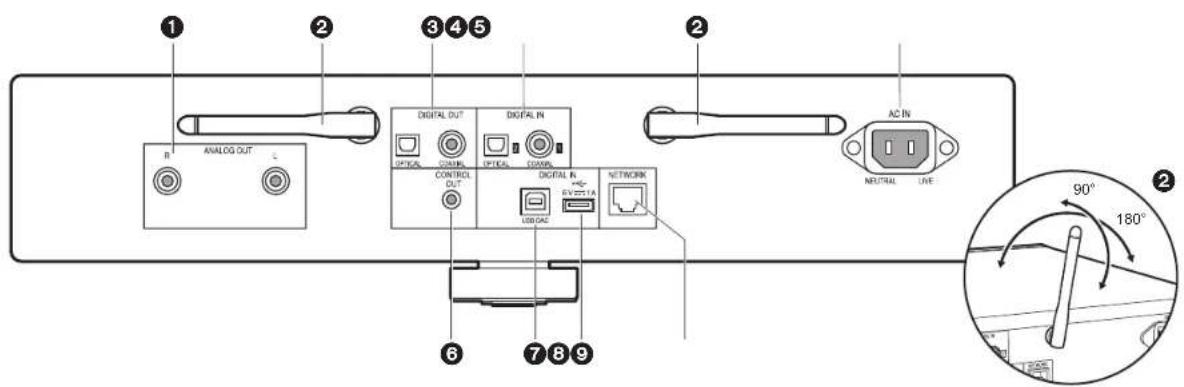

Pannello posteriore (N-50AE) 1. Jack ANALOG OUT: Utilizzare il cavo audio analogico in dotazione per collegare, ad esempio, un amplificatore integrato.

2. Antenna wireless: Portarla in posizione verticale per collegarla in modalità wireless. Il

disegno mostra l'intervallo di movimento dell'antenna wireless. Non forzarla oltre tale intervallo onde evitare di romperla.

3. Jack DIGITAL OUT OPTICAL/COAXIAL: Utilizzare un cavo digitale ottico o un cavo

digitale coassiale per collegare, ad esempio, un amplificatore integrato.

4. Jack DIGITAL IN OPTICAL/COAXIAL: Utilizzare un cavo digitale ottico o un cavo digitale

coassiale per collegare, ad esempio, un lettore CD.

5. AC IN: Consente di collegare il cavo di alimentazione in dotazione.

6. Jack CONTROL OUT: Quando si collegano amplificatori e lettori CD Pioneer è possibile il

controllo centralizzato. Per esempio, è possibile controllare gli amplificatori e i lettori CD per mezzo della App Pioneer Remote.

7. Porta USB DAC: Utilizzare un cavo USB (di tipo A—B) per collegare un computer.

8. Porta USB: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard

disk drive) per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/ 1 A) dei dispositivi USB tramite un cavo USB. È anche possibile salvare o eliminare file musicali presenti sull'HDD USB usando un computer collegato in rete. (P23)

9. Jack NETWORK: Permette il collegamento alla rete con un cavo LAN.

180° 90°> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

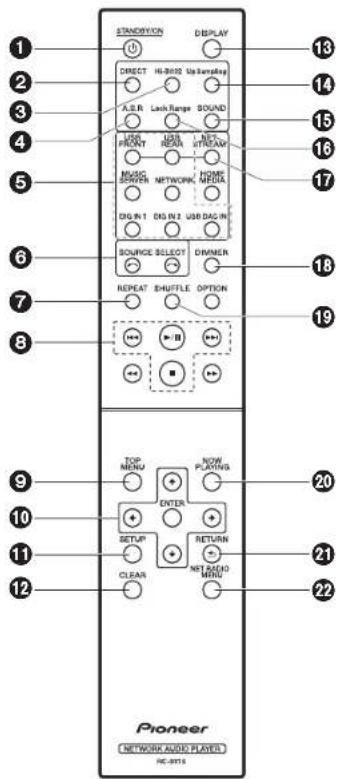

STANDBY/ON: Quando l'unità è alimentata, consente di accendere l'unità o di passare alla modalità standby. Non è possibile accendere o spegnere l'unità con il telecomando.

2. Pulsante DIRECT: Consente di attivare/disattivare la modalità DIRECT.(P26)

3. Pulsante Hi-Bit32: Consente di attivare/disattivare la funzionalità Hi-Bit32.(P26)

4. Pulsante A.S.R: Consente di attivare/disattivare la funzionalità Auto Sound Retriever. (

5. Pulsanti INPUT SELECTOR: Consente di attivare l’input per la riproduzione.

6. Pulsante : La sorgente di ingresso riprodotta cambia ogni volta che si preme uno

di questi tasti.7. Pulsante REPEAT: Impostare la riproduzione ripetuta.8. Tasti di riproduzione::: Passa al brano precedente a quello in riproduzione./;: Avvia/mette in pausa la riproduzione.9: Passa al brano successivo.∫: Arresta la riproduzione. 0 A seconda dell'ingresso, il funzionamento potrebbe non essere avviato.

9. Pulsante TOP MENU: Portarsi sul menu superiore dell'ingresso selezionato.

Cursori, tasto ENTER: Selezionare la voce con i cursori e premere ENTER per confermare.

Pulsante SETUP: Consente di visualizzare il menu Setup. (P29)

Pulsante CLEAR: Da usare durante l'immissione di testo, ecc. Pulsante DISPLAY: Premere per spegnere il display di questa unità. Premere nuovamente per accendere il display. Pulsante Up Sampling: Consente di attivare/disattivare la funzionalità Up Sampling. (

Pulsante SOUND: Consente di visualizzare il menu SOUND. (P26) Pulsante Lock Range: Consente di visualizzare la schermata delle impostazioni Lock Range Adjust. (P26) Pulsante NET STREAM: Consente di passare ai servizi di rete, ad esempio Internet radio, ad ogni pressione del pulsante. Pulsante DIMMER: È possibile regolare la luminosità del display su tre livelli. Pulsante SHUFFLE: Impostare la ripetizione casuale. Pulsante NOW PLAYING: Per esempio, quando si cambia la visualizzazione durante la riproduzione, questo pulsante fa in modo che il display torni a mostrare le informazioni riguardanti il brano in riproduzione. Pulsante RETURN: Riporta il display allo stato precedente. Pulsante NET RADIO MENU: Usare questo pulsante durante l'ascolto delle Internet Radio. HOME MEDIA, OPTION,

non vengono utilizzati.

30° 30° Circa 7 m8 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

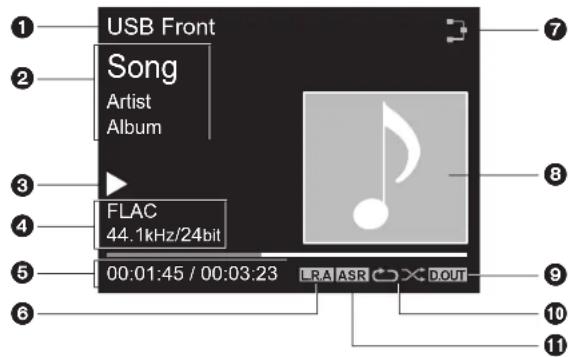

1. Viene visualizzata la sorgente.

(USB Front / USB Rear / USB DAC In / Music Server / Network / Digital In 1 / Digital In 2)

2. Viene visualizzato il nome del file, l'artista, l'album, ecc..

3. Mostra lo stato di riproduzione.

4. Mostra le informazioni relative a formato file, frequenza di campionamento e bit rate.

5. Viene visualizzato lo stato di riproduzione del file. A seconda dell'ingresso o del file,

questa informazione potrebbe non essere visualizzata.

6. Viene visualizzato quando l'impostazione Lock Range Adjust è impostata su un valore

diverso da "Range 7". (P26)7. Si accende nelle seguenti condizioni. : quando l'impostazione della connessione sull'unità è "Wired" e l'unità è collegata alla rete. : quando l'impostazione della connessione sull'unità è "Wired" e l'unità non è collegata alla rete. : quando l'impostazione della connessione sull'unità è "Wi-Fi" e l'unità è collegata alla rete. : quando l'impostazione della connessione sull'unità è "Wi-Fi" e l'unità non è collegata alla rete.

8. Se è presente un'immagine di copertina per il file in riproduzione, viene visualizzata qui.

9. Viene visualizzato quando l'impostazione dell'uscita audio digitale è attiva. (P31)

Si accende nelle seguenti condizioni.: quando è attiva la ripetizione di tutti i brani: quando è attiva la ripetizione di un solo brano: quando è attiva la riproduzione casuale

Viene visualizzato quanto la funzionalità Auto Sound Retriever è attiva. (P26) 0 Quando sul telecomando si preme DISPLAY per spegnere il display, l'unità potrebbe apparire come se fosse scollegata dalla presa elettrica, ma è comunque alimentata. Per interrompere completamente l'alimentazione dell'unità, è necessario scollegare la spina (dispositivo di arresto) dalla presa a muro. 00:01:45 / 00:03:23 FLAC

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri Collegamenti con un amplificatore Installazione

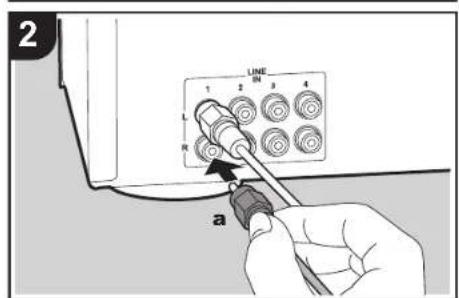

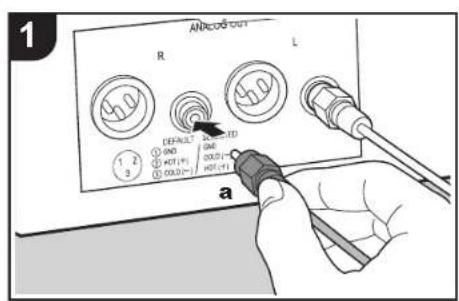

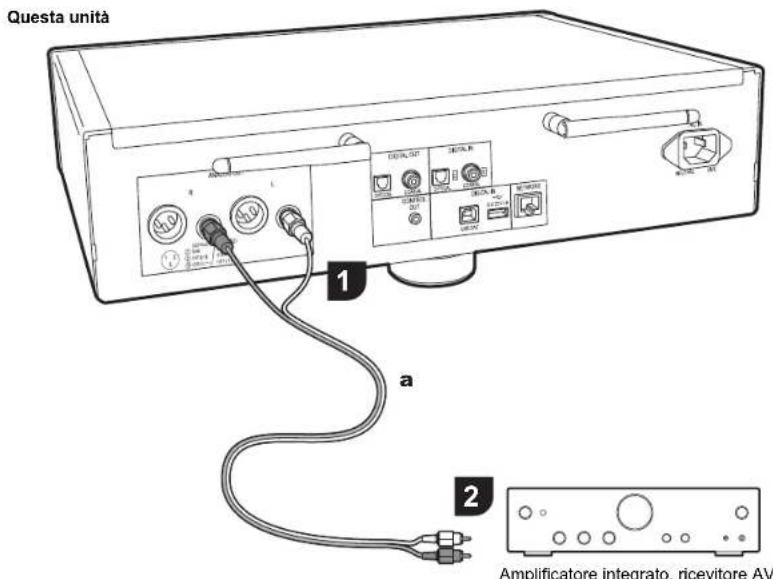

Nelle illustrazioni viene usato N-70AE. N-50AE non dispone di un terminale XLR. È possibile riprodurre l'audio da funzionalità di rete, come Internet Radio, e dai dispositivi collegati a questa unità attraverso diffusori collegati ad amplificatori integrati o ricevitori AV. Eseguire il collegamento in modo idoneo ai terminali di ingresso dell'amplificatore.Collegamento con un cavo audio analogicoIl segnale viene convertito in analogico dal convertitore D/A di questa unità e poi inviato, ad esempio, a un amplificatore integrato. Collegare gli ingressi LINE IN di un amplificatore integrato al terminale ANALOG OUT dell'unità, utilizzando il cavo audio analogico in dotazione.

Amplificatore integrato, ricevitore AV, ecc.Questa unità a Cavo audio analogico10 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Collegamento con un cavo XLR (solo N- 70AE) Il segnale viene convertito in analogico dal convertitore D/A di questa unità e poi inviato, ad esempio, a un amplificatore integrato. Collegare il terminale di ingresso XLR di un amplificatore integrato al terminale ANALOG OUT (XLR) dell'unità, utilizzando un cavo XLR. Collegamento con un cavo digitale ottico Il segnale viene convertito in analogico dal convertitore D/A dell'amplificatore integrato, ad esempio. Collegare il terminale OPTICAL IN di un amplificatore integrato al terminale DIGITAL OUT OPTICAL dell'unità, utilizzando un cavo digitale ottico. 0 I segnali digitali che possono essere emessi da questa unità sono segnali lineari PCM con frequenza di campionamento e bit rate di quantizzazione di 192 kHz/ 24 bit (il funzionamento potrebbe non essere possibile con tutti i dispositivi collegati o in tutti gli ambienti). Collegamento con un cavo digitale coassiale Il segnale viene convertito in analogico dal convertitore D/A dell'amplificatore integrato, ad esempio. Collegare il terminale COAXIAL IN di un amplificatore integrato al terminale DIGITAL OUT COAXIAL dell'unità, utilizzando un cavo digitale coassiale. 0 I segnali digitali che possono essere emessi da questa unità sono segnali lineari PCM con frequenza di campionamento e bit rate di quantizzazione di 192 kHz/ 24 bit (il funzionamento potrebbe non essere possibile con tutti i dispositivi collegati o in tutti gli ambienti). Terminale di controllo Quando si collegano amplificatori e lettori CD Pioneer, per esempio, dotati di terminali di controllo che impiegano cavi minijack mono (senza resistori), è possibile centralizzare il controllo dei dispositivi usando l'App Pioneer Remote. Anche quando gli altri dispositivi sono installati in posizioni irraggiungibili dal segnale del telecomando, inoltre, è possibile azionarli attraverso il sensore del telecomando di questa unità. 0 Accertarsi anche di eseguire il collegamento con il cavo audio analogico. La sola connessione del terminale di controllo non è sufficiente per il funzionamento corretto del controllo centralizzato. 0 Con questa connessione, i sensori del telecomando dell'amplificatore e del lettore CD non sono più operativi. Puntare il telecomando verso il sensore del telecomando di questa unità.

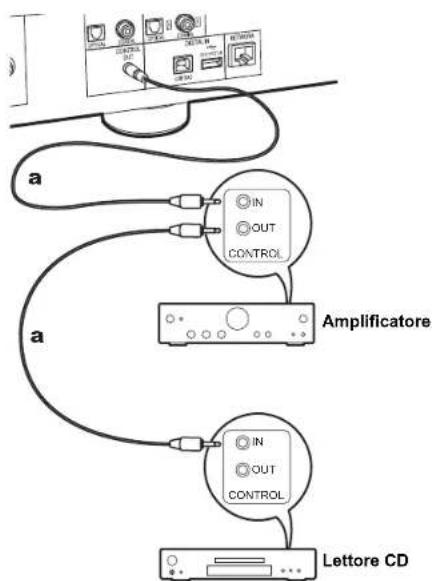

OUT Lettore CD Amplificatore Questa unità a Cavi minijack mono (senza resistori)11 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

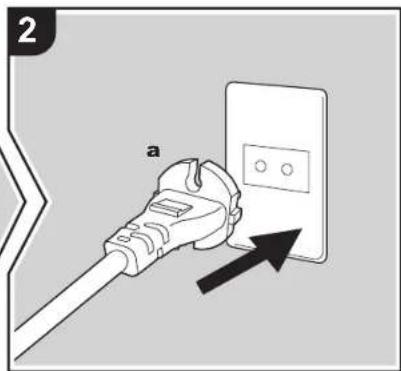

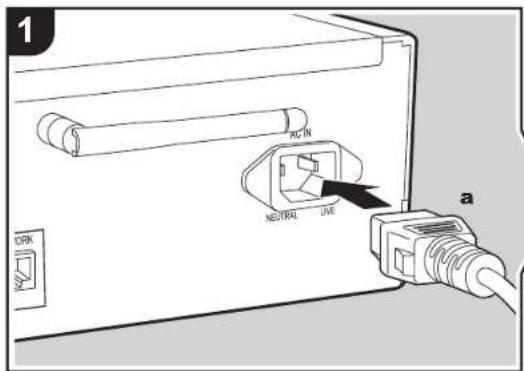

Collegamento del cavo di alimentazione, ecc.

Collegamento del cavo di alimentazioneQuesto modello include un cavo di alimentazione estraibile.Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti. Accertarsi che il cavo di alimentazione sia collegato al terminale AC IN dell’unità, poi collegarlo alla presa. Scollegare sempre prima il lato presa e successivamente il cavo di alimentazione.Collegamento cavo EthernetPer eseguire il collegamento alla rete con un cavo Ethernet, usare il terminale NETWORK. Se si utilizza un collegamento Wi-Fi, definire le impostazioni nelle impostazioni iniziali (P12). Quando si utilizza N-70AE, verificare di aver collegato l'antenna wireless in dotazione. (P5) È possibile utilizzare funzioni quali Internet radio e AirPlay collegandosi alla rete.a Cavo di alimentazione> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

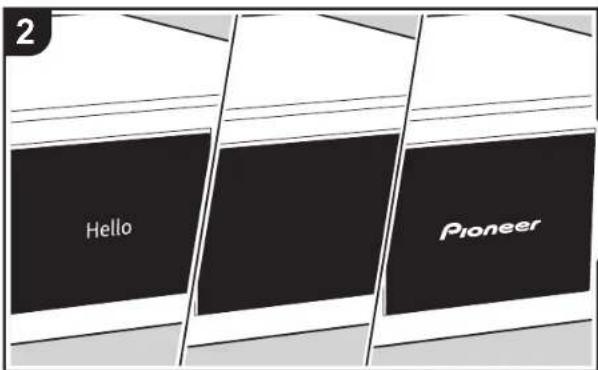

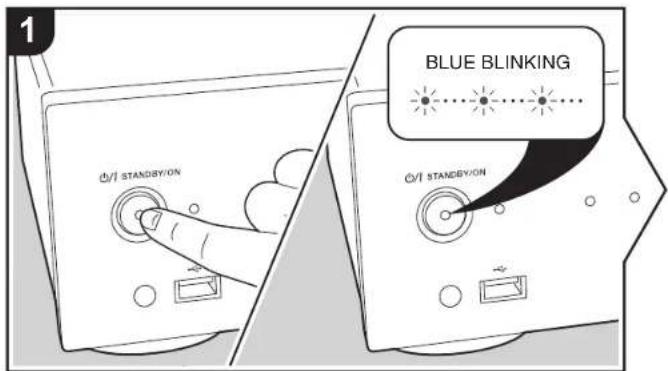

BLUE BLINKING Avvio: Quando si preme Í/I STANDBY/ON sull'unità principale, l'indicatore STANDBY/ON posto al centro del pulsante lampeggia lentamente in blu, quindi, dopo circa 20 secondi, sul display compare la scritta "Hello". In seguito, la scritta scompare e viene visualizzato il logo Pioneer. A questo punto l'unità è pronta per essere utilizzata. Impostazioni per il collegamento Wi-Fi In occasione della prima accensione, la schermata Initial Setup viene visualizzata automaticamente, consentendo così all'utente di definire comodamente le impostazioni per il collegamento Wi-Fi.Per procedere all'impostazione, selezionare la voce con i cursori del telecomando e premere ENTER per confermare. Per tornare alla schermata precedente, premere RETURN.Per definire le impostazioni Wi-Fi, selezionare "Wi-Fi". Se si è collegato un cavo LAN, selezionare "Wired (Exit)" e confermare. Se si seleziona "Wi-Fi", selezionare il metodo Initial SetupWired (Exit)Wi-Fi Selects the method of network connection13 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

di impostazione nella schermata successiva (ad esempio "Scan Networks").0 Durante la configurazione della rete, vengono visualizzate alcune schermate relative all'accettazione della politica sulla privacy del Gruppo Onkyo e delle politiche sulla privacy necessarie per l'utilizzo della funzionalità Chromecast built-in. Selezionare “Accept” e premere ENTER per indicare l'accettazione. Per informazioni sulle impostazioni necessarie per l'utilizzo della funzionalità Chromecast built-in e le operazioni di riproduzione, fare riferimento alla scheda con le istruzioni di Chromecast built-in allegata.0 Per ridefinire le impostazioni iniziali, premere SETUP sul telecomando, selezionare "Wi-Fi" in "Network Setting" - "Connection", quindi selezionare "Wi-Fi Setup".∫ Scan NetworksNell'elenco di SSID per i punti di accesso quali router LAN wireless, selezionare l'SSID desiderato e definire le impostazioni.1. Selezionare l'SSID del punto di accesso a cui si desidera collegarsi, quindi confermare.2. Selezionare "Enter Password" o "Push Button" e confermare. Se il punto di accesso è dotato di un pulsante di impostazione automatica, selezionando "Push Button" è possibile stabilire la connessione senza immettere una password.3. Se si seleziona "Enter Password", immettere la password del punto di accesso e premere ENTER. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (P27).Se si seleziona "Push Button", dopo aver tenuto premuto il pulsante di impostazione automatica sul punto di accesso per il tempo necessario, premere ENTER sul telecomando.4. viene visualizzato una volta completata l'impostazione.∫ Use iOS DeviceImpostazioni per la condivisione delle impostazioni Wi-Fi del dispositivo iOS con questa unità.1. Collegare il dispositivo iOS via Wi-Fi.2. Selezionare questo dispositivo alla voce "SET UP NEW AIRPLAY SPEAKER..." sullo schermo del dispositivo iOS e selezionare "Next".0 Questa unità viene visualizzata come "Pioneer N-70AE XXXXXX" o "Pioneer N-50AE XXXXXX".3. Una volta stabilita la connessione, selezionare "Done" sullo schermo del dispositivo iOS.4. viene visualizzato sul display dell'unità una volta completata l'impostazione.∫ Immissione dell'SSID del punto di accessoImpostazione mediante immissione dell'SSID del punto di accesso a cui si desidera collegarsi.1. Immettere l'SSID. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (P27). WirelessInput SSIDUse iOS Device Scan Networks Wirelessdddddddddddddddddcccccccccccccccccccbbbbbbbbbbbbbbbbb aaaaaaaaaaaaaaaa WirelessPush Button Enter Password Password Delete One Character[CLEAR]Change Text[REPEAT] SSID

Delete One Character[CLEAR]Change Text[REPEAT]14 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

2. Selezionare e confermare il metodo di autenticazione.

0 Se si seleziona "None", procedere con il passaggio 3. Se si seleziona "WEP", "WPA" o "WPA2", immettere la password e confermare.

3. viene visualizzato una volta completata

l'impostazione. Security Method WPA2 WPA WEP None15 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

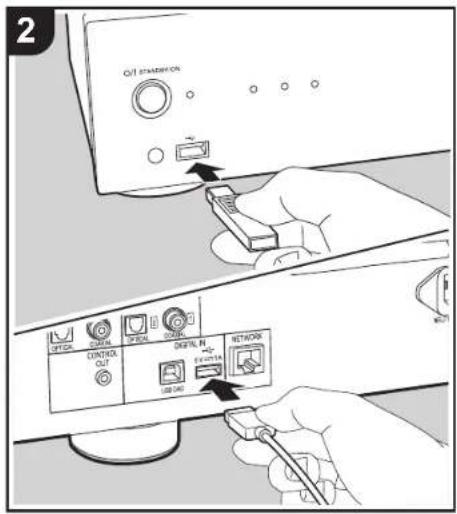

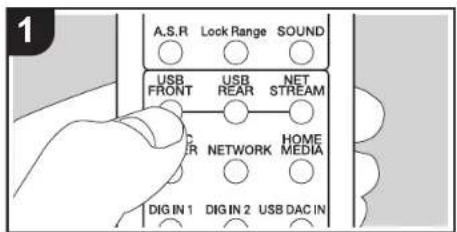

Dispositivo di archiviazione USB/HDD Riproduz ione

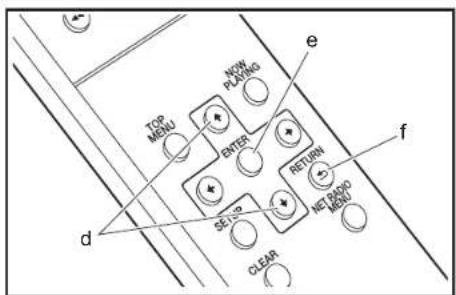

Operazioni base I file musicali possono essere riprodotti anche collegando un dispositivo di archiviazione USB o un HDD (hard disk drive) alla porta USB sulla parte anteriore o posteriore dell'unità.0 La porta USB sulla parte anteriore supporta un'alimentazione massima da 5 V/0,5 A. Se un HDD richiede un'alimentazione superiore, collegarlo alla porta USB (massimo 5 V/1 A) posta sul retro dell'unità.1. Accendere l'unità.2. Premere USB FRONT o USB REAR.3. Collegare il dispositivo di archiviazione USB o l'HDD alla porta USB sulla parte anteriore o posteriore.4. Le cartelle e i file musicali vengono visualizzati sul display una volta completato il caricamento.5. Selezionare la cartella o il file musicale con i cursori (d) del telecomando e premere ENTER (e) per confermare. Per tornare alla schermata precedente, premere RETURN (f).6. Usare i tasti di riproduzione (c) per arrestare la USB FrontNo Storage USB Front USB FrontUSB Storage USB Front16 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

riproduzione o scegliere i brani da riprodurre. 0 La visualizzazione del nome dell'album, del nome dell'artista e della copertina dell'album è supportata con file musicali in formato MP3/WMA/Apple Lossless/FLAC/ AAC/DSD (solo DSF). I formati per le immagini incorporate sono JPEG e PNG. 0 I caratteri che non possono essere visualizzati da questa unità appaiono come "

0 La porta USB di questa unità è conforme allo standard USB 2.0. La velocità di trasferimento potrebbe non essere sufficiente per alcuni contenuti da riprodurre e questo potrebbe portare a interruzioni nella riproduzione dell'audio. Riproduzione ripetuta

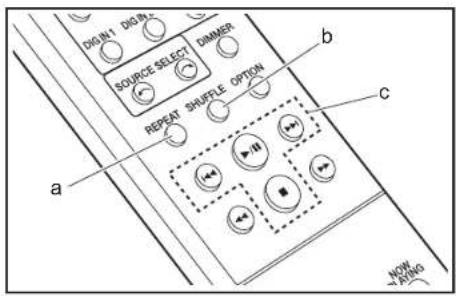

1. Premere ripetutamente REPEAT (a) durante la

riproduzione per visualizzare o sul display. : riproduzione ripetuta di tutti i brani. : riproduzione ripetuta del solo brano selezionato. Per annullare la riproduzione ripetuta, premere più volte REPEAT (a) fino alla scomparsa delle icone. Ripetizione casuale

1. Premere ripetutamente SHUFFLE (b) durante la

riproduzione per visualizzare sul display. : Riproduzione in ordine casuale dei brani di una cartella. Per annullare la ripetizione casuale, premere SHUFFLE (b) fino alla scomparsa dell'icona. Requisiti del dispositivo di archiviazione USB / HDD 0 Si noti che il funzionamento non è garantito con tutti i dispositivi di archiviazione USB o HDD. 0 Questa unità è in grado di utilizzare dispositivi di archiviazione USB conformi allo standard USB Mass Storage Class. (Esistono tuttavia alcuni dispositivi che, seppur conformi allo standard USB Mass Storage Class, non possono essere riprodotti da questa unità.) 0 Questa unità inoltre, è compatibile con i dispositivi di archiviazione USB che utilizzano i formati di file system FAT16 o FAT32. Altri formati, quali exFAT, NTFS e HFS, non possono essere riprodotti da questa unità. 0 Se il dispositivo di archiviazione USB è stato suddiviso, ciascuna sezione verrà trattata come un dispositivo indipendente. 0 È possibile visualizzare fino a 20.000 brani per cartella, e le cartelle possono essere nidificate fino a una profondità di 16 livelli. 0 Gli hub USB e i dispositivi di archiviazione USB con funzioni hub non sono supportati. Non collegare tali dispositivi all’unità. 0 I dispositivi di archiviazione USB con funzioni di sicurezza non sono supportati su questa unità. 0 Se il dispositivo di archiviazione USB o l'HDD sono dotati di adattatore CA, si consiglia di utilizzare tale adattatore per alimentarlo. 0 I supporti inseriti in un lettore di schede USB potrebbero non essere disponibili in questa funzione. Inoltre, a seconda del dispositivo di archiviazione USB, potrebbe non essere possibile la lettura corretta del contenuto. 0 Non accettiamo alcuna responsabilità per la perdita o il danneggiamento dei dati archiviati su un dispositivo di archiviazione USB quando tale dispositivo viene utilizzato con questa unità. Si consiglia di effettuare il backup dei file musicali importanti in anticipo. Formati audio supportati Questa unità supporta i seguenti formati di file musicali. Non è possibile riprodurre file audio protetti da copyright su questa unità. MP3 (.mp3/.MP3): 0 Formati supportati: MPEG-1/MPEG-2 Audio Layer 3 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR. WMA (.wma/.WMA): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Velocità di trasmissione supportate: Tra 5 kbps e 320 kbps e VBR. 0 I formati WMA Pro/Voice/WMA Lossless non sono supportati WAV (.wav/.WAV): I file WAV includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AIFF (.aiff/.aif/.AIFF/.AIF): I file AIFF includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/ .3G2): 0 Formati supportati: MPEG-2/MPEG-4 Audio 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR. FLAC (.flac/.FLAC): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit Apple Lossless (.m4a/.mp4/.M4A/.MP4):

1> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 16 bit, 24 bit DSD (.dsf/.dff/.DSF/.DFF): 0 Formati supportati: DSF/DSDIFF 0 Frequenze di campionamento supportate: 2,8 MHz, 5,6 MHz, 11,2 MHz18 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

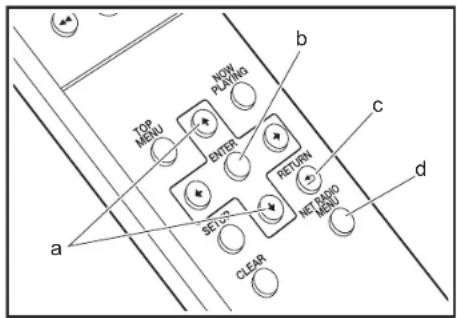

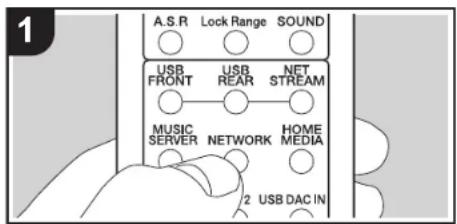

Internet radio Operazioni base È possibile usare servizi Internet radio quali TuneIn collegando questa unità a una rete collegata a Internet.A seconda del servizio di Internet radio utilizzato, l'utente potrebbe doversi registrare prima dal proprio computer.1. Accendere l'unità.2. Premere NETWORK.3. Selezionare "TuneIn Radio" con i cursori (a) del telecomando e premere ENTER (b) per confermare. Dopo il passaggio della visualizzazione al servizio Internet radio, è possibile selezionare le stazioni con i cursori (a) sul telecomando e premere ENTER (b) per confermare. Per tornare alla schermata precedente, premere RETURN (c). TuneIn È possibile registrare una stazione riprodotta come preferita.1. Premere NET RADIO MENU (d) durante la riproduzione di TuneIn.2. Selezionare "Add to My Presets" sul display e confermare.3. Per riprodurre una stazione preferita, nella schermata superiore di TuneIn, selezionare la stazione registrata in "My Presets" e confermare. Per eliminare delle stazioni preferite, premere NET RADIO MENU (d) durante la riproduzione, selezionare "Remove from My Presets" e confermare.

NetworkTIDALDeezerSpotifyTuneIn Radio19 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

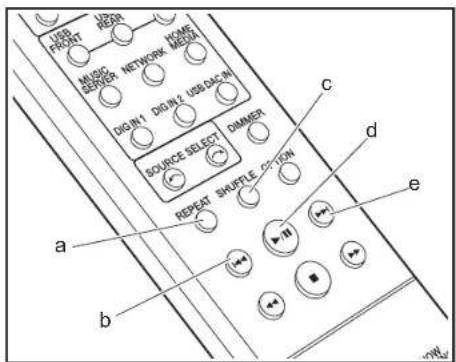

Device Operazioni baseÈ possibile eseguire la riproduzione con Spotify Connect collegando questa unità alla stessa rete cui sono connessi uno smartphone o un tablet. Per attivare Spotify Connect, installare l'app di Spotify sul proprio smartphone o tablet e creare un account Spotify Premium.1. Collegare lo smartphone alla stessa rete a cui è collegata questa unità.2. Lanciare la app Spotify.3. Riprodurre il brano nell'app Spotify, quindi dopo essere passati alla schermata per il controllo della riproduzione, toccare "Devices Available" nella parte inferiore della schermata.4. Selezionare questa unità.0 Questa unità viene visualizzata come "Pioneer N-70AE XXXXXX" o "Pioneer N-50AE XXXXXX".5. Questa unità si accende automaticamente, il selettore di ingresso passa a Network e viene avviato lo streaming di Spotify. 0 Se "Option Setting" - "Power Off Setting" - "Network Standby" è impostato su "Off" nel menu Setup, accendere manualmente l'unità, quindi premere NETWORK sul telecomando.0 Per informazioni sulle impostazioni di Spotify consultare il seguente sito Web:www.spotify.com/connect/È inoltre possibile eseguire le seguenti operazioni da telecomando.(a) Questo pulsante avvia la riproduzione ripetuta.(b) Questo tasto consente di riprodurre il brano precedente.(c) Questo pulsante avvia la riproduzione casuale.(d) Se premuto durante la riproduzione, questo tasto consente di mettere in pausa la riproduzione. Se premuto durante la messa in pausa, consente di riavviare la riproduzione.(e) Questo tasto consente di riprodurre il brano successivo.> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

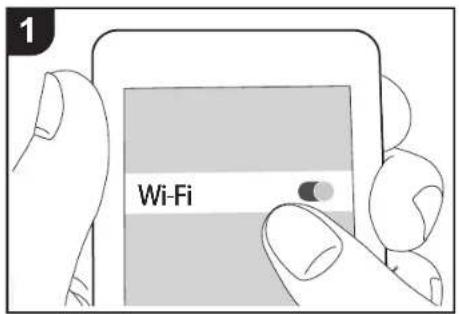

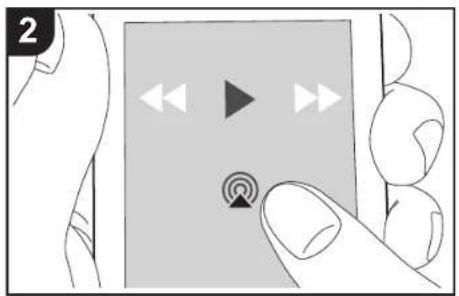

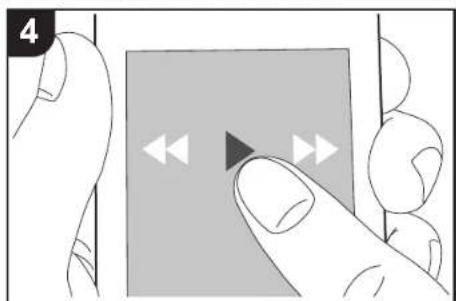

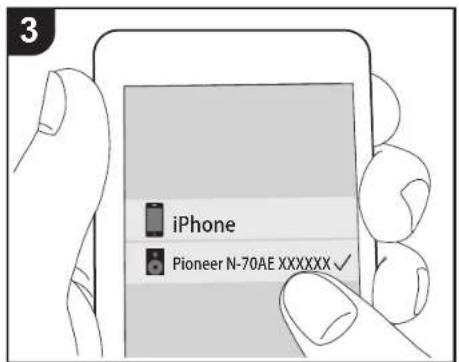

e.g., iOS 10 Operazione baseÈ possibile ascoltare in modalità wireless i file musicali su un iPhone , iPod touch , o iPad collegati allo stesso punto di accesso di questa unità. Aggiornare la versione del sistema operativo sul proprio dispositivo iOS alla versione più recente.1. Collegare il dispositivo iOS alla stessa rete a cui è collegata questa unità.2. Toccare l'icona AirPlay nella schermata di riproduzione dell'app musica nel dispositivo iOS e selezionare questa unità dall'elenco di dispositivi visualizzati.0 Questa unità viene visualizzata come "Pioneer N-70AE XXXXXX" o "Pioneer N-50AE XXXXXX".0 Se su questa unità è stata impostata una "AirPlay Password", immettere tale password.3. Riprodurre i file musicali sul dispositivo iOS.0 Al momento dell'acquisto, la funzionalità Network Standby è impostata su On e l'avvio di AirPlay fa sì che l'unità si accenda e la riproduzione abbia inizio automaticamente.0 Date le caratteristiche della tecnologia wireless AirPlay, il suono prodotto su questa unità potrebbe essere leggermente in ritardo rispetto al suono riprodotto sul dispositivo abilitato AirPlay.0 SHUFFLE e REPEAT sul telecomando non funzionano. Usare il dispositivo iOS.È altresì possibile riprodurre file musicali su un computer con iTunes (Ver. 10.2.2 o successiva). Assicurarsi che questa unità e il computer siano collegati alla stessa rete, fare clic sull'icona AirPlay in iTunes, selezionare questa unità dall'elenco dei dispositivi visualizzato e avviare la riproduzione di un file musicale.> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

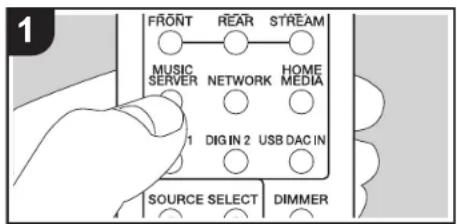

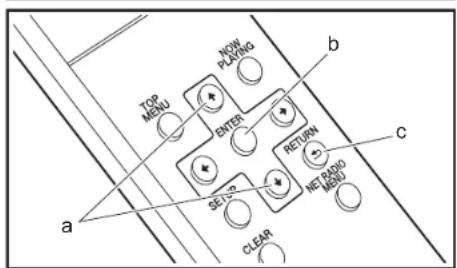

Music Server È possibile eseguire lo streaming di file musicali memorizzati su PC o dispositivi NAS collegati alla stessa rete di questa unità. I server di rete con i quali è compatibile questa unità sono quelli di PC su cui siano installati player con funzionalità server di Windows Media Player 11 o 12 oppure NAS compatibili con la funzionalità home network. Per usare Windows Media Player 11 o 12 potrebbe essere necessario effettuare alcune impostazioni preliminari. Si noti che è possibile riprodurre solo i file musicali presenti nella libreria di Windows Media Player. Configurazione di Windows Media

Player ∫ Windows Media Player 111. Accendere il PC e lanciare Windows Media Player 11.2. Nel menu "Library" selezionare "Media Sharing" per visualizzare una finestra di dialogo.3. Selezionare la casella di controllo "Share my media", quindi fare clic su "OK" per visualizzare i dispositivi compatibili.4. Selezionare questa unità, quindi fare clic su “Allow”.0 Quando viene cliccata, l’icona corrispondente viene spuntata.5. Fare clic su "OK" per chiudere la finestra di dialogo.0 Con alcune versioni di Windows Media Player, è possibile che i nomi delle voci selezionabili siano diversi.∫ Windows Media Player 121. Accendere il PC e lanciare Windows Media Player 12.2. Nel menu "Stream" selezionare "Turn on media streaming" per visualizzare una finestra di dialogo.0 Se la trasmissione multimediale è già stata attivata, selezionare “Altre opzioni flusso...” nel menu “Flusso” per elencare i lettori nella rete, quindi procedere al passaggio 4.3. Fare clic su "Turn on media streaming" per visualizzare un elenco di lettori nella rete.4. Selezionare questa unità in "Media streaming options" e verificare che sia impostata su "Allow".5. Fare clic su "OK" per chiudere la finestra di dialogo.0 Con alcune versioni di Windows Media Player, è possibile che i nomi delle voci selezionabili siano diversi. In riproduzione

1. Accendere l'unità.2. Avviare il server (Windows Media

Player 11, Windows Media Player 12, oppure il dispositivo NAS) contenente i file musicali da riprodurre.3. Assicurarsi che i PC e/o i NAS siano collegati correttamente alla stessa rete di questa unità. Premere MUSIC SERVER 5. Selezionare il server o il file musicale con i cursori (a) del telecomando e premere ENTER (b) per confermare. Per tornare alla schermata precedente, premere RETURN (c). 0 Se viene visualizzato “No Server”, controllare se la connessione alla rete è corretta.0 A seconda del server utilizzato e dei file riprodotti, il tempo trascorso e il tempo residuo potrebbero non essere visualizzati.0 Per i file musicali presenti su un server, possono esservi fino a 20.000 brani per cartella, e le cartelle possono essere nidificate fino a una profondità di 16 livelli.

Music ServerMusic Server ddd ccc bbb aaa22 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Controllo della riproduzione in remoto da

È possibile utilizzare questa unità per riprodurre i file musicali salvati sul proprio PC azionando il PC all’interno della rete domestica. Questa unità supporta la riproduzione da remoto tramite Windows Media

1. Accendere il PC e lanciare Windows Media

2. Aprire il menu "Stream" e controllare che "Allow remote

control of my Player..." sia selezionato. Fare clic su "Turn on media streaming" per visualizzare un elenco di lettori nella rete.

3. Selezionare facendo clic con il tasto destro del mouse il

file musicale da riprodurre con Windows Media

12. Per riprodurre un file musicale da remoto su un altro

server, aprire il server target da "Other Libraries" e selezionare il file musicale da riprodurre.

4. Selezionare questa unità in "Play to" per aprire la finestra

"Play to" di Windows Media

Player 12 e avviare la riproduzione sull’unità. Se il PC ha come sistema operativo Windows

8.1, fare clic su "Play to", quindi selezionare questa unità. Se il PC ha come sistema operativo Windows

10, fare clic su "Cast to Device" e selezionare questa unità. Le operazioni durante la riproduzione da remoto sono possibili dalla finestra "Play to" sul PC. 0 La riproduzione in remoto non è possibile quando si utilizza un servizio di rete o si riproducono dei file musicali su un dispositivo di memorizzazione USB. 0 Con alcune versioni di Windows, è possibile che i nomi delle voci selezionabili siano diversi. Formati audio supportati Questa unità supporta i seguenti formati di file musicali. 0 La riproduzione tramite LAN wireless di formati con frequenza di campionamento di 88,2 kHz o superiore, e DSD non è supportata. 0 Anche la riproduzione remota dei formati FLAC, e DSD non è supportata. 0 I file a velocità di trasmissione variabile (VBR) sono supportati. Tuttavia, i tempi di riproduzione potrebbero non essere visualizzati correttamente. 0 La riproduzione a distanza non supporta la riproduzione senza pause. MP3 (.mp3/.MP3): 0 Formati supportati: MPEG-1/MPEG-2 Audio Layer-3 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR. WMA (.wma/.WMA): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR. 0 I formati WMA Pro/Voice/WMA Lossless non sono supportati. WAV (.wav/.WAV): I file WAV includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AIFF (.aiff/.aif/.AIFF/.AIF): I file AIFF includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/ .3G2): 0 Formati supportati: MPEG-2/MPEG-4 Audio 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR. FLAC (.flac/.FLAC): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit LPCM (Linear PCM): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Bit di quantizzazione: 16 bit Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 16 bit, 24 bit DSD (.dsf/.dff/.DSF/.DFF): 0 Formati supportati: DSF/DSDIFF 0 Frequenze di campionamento supportate: 2,8 MHz, 5,6MHz, 11,2MHz> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

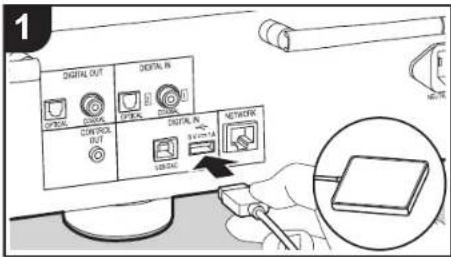

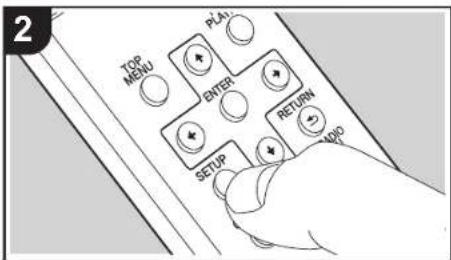

Utilizzo di un computer per salvare ed eliminare dei file musicali su un HDD USB collegato a questa unità Operazioni base È possibile salvare ed eliminare file musicali direttamente in rete, senza necessità di scollegare l'HDD (hard disk) collegato alla porta USB sul retro dell'unità principale e ricollegarlo poi a un computer.1. Collegare l’HDD alla porta USB sul retro dell'unità principale. Utilizzare un HDD per Windows quando si collega un HDD.0 Per utilizzare questa funzione, collegare l’HDD alla porta USB sul retro dell'unità principale.2. Formattare l’HDD collegato. Selezionare "Option Setting" - "Storage" - "Format" nel menu Setup di questa unità, selezionare "Start", quindi premere ENTER.0 La formattazione con questa unità è necessaria quando si utilizza questa funzione.0 Non mettere l’unità principale in standby fino a quando la formattazione non sarà stata completata.0 Quando si formatta l’HDD, tutti i dati presenti sull’HDD verranno eliminati; si consiglia quindi di eseguire un backup dei dati prima di procedere alla formattazione.0 Se non è possibile utilizzare questa unità per la formattazione, formattare prima l’HDD sul proprio computer, quindi provare nuovamente a formattarlo utilizzando questa unità.3. Selezionare "Option Setting" - "Power Off Setting" - "Network Standby" nel menu Setup di questa unità, selezionare "On (USB Power)", quindi premere ENTER.4. Mettere questa unità in standby.0 Quando questa unità è accesa non è possibile utilizzare un computer per accedere all’HDD collegato alla porta USB sul retro dell’unità principale.5. Su un computer connesso alla stessa rete di questa unità, visualizzare un elenco dei dispositivi collegati alla rete.0 Questa unità viene visualizzata come "Model name XXXXXX". (XXXXXX indica i caratteri alfanumerici che identificano ciascuna unità)Se si utilizza Windows , fare clic sull'icona che raffigura l'unità come un computer e non su quella che la raffigura come un dispositivo multimediale.6. Nella cartella "USB Storage" all’interno della cartella di questa unità sarà possibile visualizzare il contenuto dell’HDD collegato alla porta USB sul retro dell’unità principale. Utilizzare le normali funzioni del computer per salvare o eliminare i file.0 Abbiamo verificato che è possibile utilizzare questa funzione con i seguenti sistemi operativi. (dato aggiornato a marzo 2017)Windows

macOS Sierra 10.120 Se questa unità non viene visualizzata nell’elenco dei dispositivi di rete in Windows , eseguire l’operazione di "Aggiornamento agli ultimi dati".0 Il funzionamento non è garantito quando si riproducono su un altro dispositivo, tramite una rete, i brani ecc. salvati su un HDD collegato a questa unità.

Off On (USB Power)> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

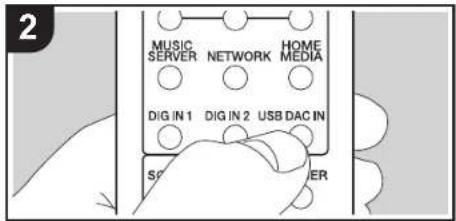

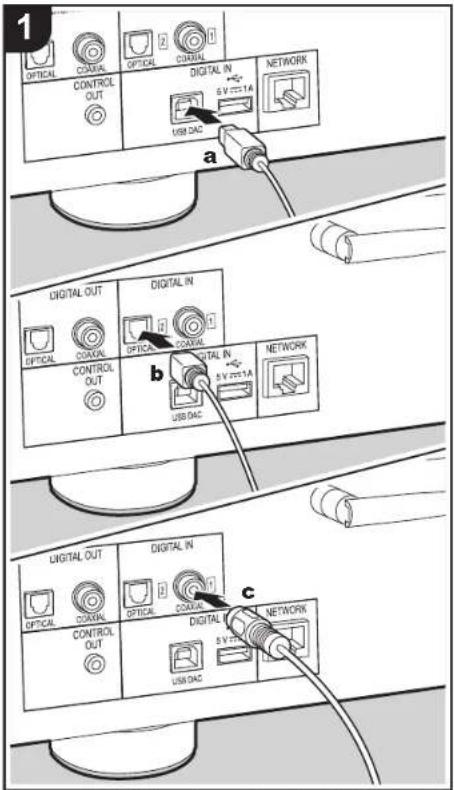

Utilizzo di questa unità come convertitore D/A

È possibile convertire in analogico l'audio digitale proveniente da computer e dispositivi audio quali i lettori CD e quindi riprodurlo attraverso le uscite ANALOG OUT.Per riprodurre l'audio da un computer, è necessario installare l'apposito driver sul computer. Scaricare il software del driver dal nostro sito web.http://www.pioneer-audiovisual.eu/ Connessioni Utilizzare un cavo USB di tipo A—B per effettuare il collegamento al computer. Utilizzare un cavo digitale ottico o un cavo digitale coassiale, a seconda dei terminali presenti sul dispositivo da collegare, per collegare dispositivi audio quali i lettori CD. In riproduzione 1. Accendere l'unità.2. Durante la riproduzione da un computer collegato alla porta USB DAC, premere USB DAC IN per selezionare l'ingresso "USB DAC In" su questa unità.USB DAC In a Cavo USB, b Cavo digitale ottico, c Cavo digitale coassiale> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Durante la riproduzione da un dispositivo collegato al terminale DIGITAL IN OPTICAL, premere DIG IN 2 per selezionare l'ingresso "Digital In 2" su questa unità. Durante la riproduzione da un dispositivo collegato al terminale DIGITAL IN COAXIAL, premere DIG IN 1 per selezionare l'ingresso "Digital In 1" su questa unità.

3. Avviare la riproduzione sul lettore.

0 I segnali digitali in ingresso ammessi su questa unità sono quelli indicati di seguito. (Il funzionamento potrebbe non essere possibile a seconda del dispositivo collegato o dell'ambiente) – Segnali in ingresso ammessi tramite la porta USB DAC: Segnali PCM lineari con frequenza di campionamento e bit rate di quantizzazione fino a 384 kHz/32 bit e DSD con frequenza di campionamento fino a 11,2 MHz – Segnali in ingresso ammessi tramite i terminali DIGITAL IN OPTICAL/COAXIAL: Segnali PCM lineari con frequenza di campionamento e bit rate di quantizzazione fino a 192 kHz/24 bit Digital In 2 Digital In 126 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

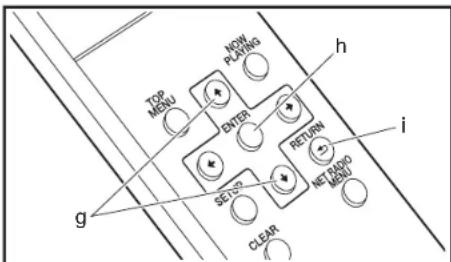

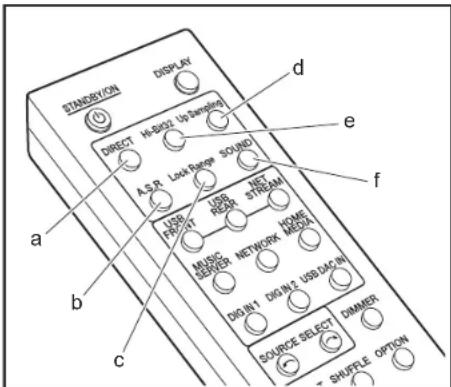

Regolazione della qualità audio Riproduzione fedele del suono originale (modalità DIRECT) Le elaborazioni che influenzano la qualità audio vengono disattivate, quindi viene riprodotto un suono più vicino all'originale.1. Premere DIRECT (a).0 L'indicatore DIRECT sulla parte anteriore dell'unità principale si illumina quando la modalità DIRECT è attiva.0 Quando la modalità DIRECT è attiva, Auto Sound Retriever, Hi-Bit32 e Up Sampling sono impostati su Off. Riproduzione con una qualità audio ancora migliore (menu SOUND) Usare il menu SOUND per elaborare l'audio in diversi modi al fine di ottenere una riproduzione audio ancora migliore.1. Premere SOUND (f).2. Selezionare la voce o il valore dell’impostazione con i cursori del telecomando (g) e premere ENTER (h) per confermare la selezione. Per tornare alla schermata precedente, premere RETURN (i).3. Per uscire dalle impostazioni, premere SOUND (f).∫ Auto Sound RetrieverCompensando le parti eliminate durante il processo di compressione dell'audio, l'unità è in grado di arricchire e migliorare la qualità del suono.0 È anche possibile premere A.S.R (b) per attivare/disattivare la funzionalità.0 Questa funzionalità non può essere usata quando la modalità DIRECT è attiva.∫ Hi-Bit32La gamma dinamica viene ampliata mediante la conversione dell'audio con quantizzazioni del bit rate comprese tra 16 e 24 bit per ottenere un bit rate di quantizzazione di 32 bit. Ciò consente di avere una riproduzione del suono più uniforme e raffinata. 0 L'indicatore Hi-Bit32 sulla parte anteriore dell'unità principale si illumina quando questa funzionalità è attiva.0 È anche possibile premere Hi-Bit32 (e) per attivare/disattivare la funzionalità.0 Questa funzionalità non può essere usata quando la modalità DIRECT è attiva.∫ Up SamplingL'aumento della frequenza di campionamento aiuta a ottenere una riproduzione del suono con un livello di chiarezza maggiore. 0 L'indicatore Up Sampling sulla parte anteriore dell'unità principale si illumina quando questa funzionalità è attiva.0 È anche possibile premere Up Sampling (d) per attivare/disattivare la funzionalità.0 Questa funzionalità non può essere usata quando la modalità DIRECT è attiva.∫ Lock Range AdjustLa qualità audio viene migliorata restringendo il range di blocco per ridurre i suoni incidentali. Tuttavia, un eccessivo restringimento del range di blocco può causare interruzioni del suono e rumore. Regolare il range di blocco durante l'ascolto. Per questo elemento è possibile definire diverse impostazioni per ciascun selettore di ingresso.Da "Range 7" (valore predefinito) a "Range 1 (for Expert)" È anche possibile premere Lock Range (c) per visualizzare la schermata di impostazione Lock Range Adjust.

SoundUp SamplingLock Range AdjustHi-Bit32 Auto Sound Retriever> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

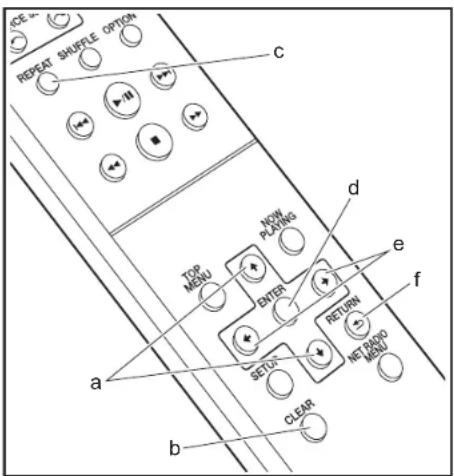

Immissione di testo Per immettere del testo, ad esempio per le password ecc., usare i tasti del telecomando. Pulsanti / (a): ciascuna pressione modifica il carattere. Tasto CLEAR (b): elimina il carattere nel punto in cui si trova il cursore.Tasto REPEAT (c): Ciascuna pressione modifica il tipo di testo nell'ordine seguente: maiuscolo minuscolo numeri simboli.Tasto ENTER (d): conferma il contenuto immesso. Tasti / (e): spostamento della posizione del cursore nel punto in cui deve essere immesso il carattere. Tasto RETURN (f): elimina il contenuto immesso e torna alla schermata precedente.

Password Delete One Character[CLEAR]Change Text[REPEAT]28 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Informazioni aggiuntive sulle funzioni del lettore Informazioni aggiu ntive A seguito di aggiornamenti del firmware (il software del sistema) effettuati dopo l'acquisto o di modifiche del firmware eseguite durante la fabbricazione del prodotto, poterebbero essere disponibili funzioni aggiuntive o modificate rispetto a quelle descritte nel presente manuale. Per informazioni sulle funzioni del lettore aggiunte o modificate, vedere i riferimenti seguenti. Informazioni aggiuntive sulle funzioni del lettore >>> Cliccare qui <<<29 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate |Altri

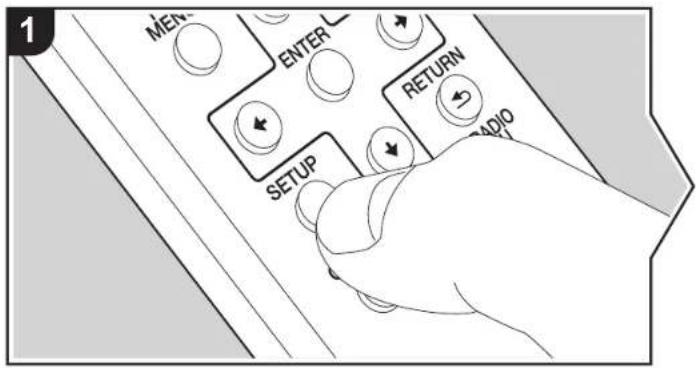

Impostazioni Avanzate Impostazioni avanzate Questa unità consente di configurare le impostazioni avanzate in modo da fornire un'esperienza ancora migliore.1. Premere SETUP sul telecomando.

2. Dopo che viene visualizzata la schermata Setup, selezionare il contenuto o l'impostazione

con i cursori sul telecomando, quindi premere ENTER per confermare la selezione. Per tornare alla schermata precedente, premere RETURN.3. Per uscire dalle impostazioni, premere SETUP. Network Setting ∫ ConnectionSelezionare il tipo di connessione di rete."Wi-Fi": per il collegamento tramite LAN wireless"Wired" (Valore predefinito): per il collegamento tramite LAN cablataProcedere a "Wi-Fi Setup" se si seleziona "Wi-Fi".∫ Wi-Fi Setup Definire le impostazioni per il collegamento Wi-Fi. (P12) Questa opzione è disponibile solo quando "Wi-Fi" è selezionato in "Connection".

SetupFactory ResetSystem InfoOption SettingNetwork Setting30 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate |Altri

0 È possibile definire le impostazioni della connessione Wi-Fi usando un browser web su un computer. Per informazioni dettagliate, fare riferimento a "Web Setup" (P31). ∫ DHCP "On" (Valore predefinito): Configurazione automatica tramite DHCP "Off": Configurazione manuale senza DHCP Se si seleziona "Off", è necessario impostare manualmente "IP Address", "Subnet Mask", "Gateway", e "DNS Server". ∫ IP Address Visualizza/Imposta l'indirizzo IP. ∫ Subnet Mask Visualizza/Imposta la subnet mask. ∫ Gateway Visualizza/Imposta il gateway. ∫ DNS Server Visualizza/Imposta il server DNS primario. ∫ Proxy URL Visualizza/Imposta il server Proxy URL. ∫ Proxy Port Visualizza/Imposta il numero di porta del server proxy quando si immette "Proxy URL". ∫ Friendly Name Cambiare il nome dispositivo associato a questa unità e visualizzato sugli altri dispositivi collegati alla rete, scegliendo un nome facilmente riconoscibile. È possibile immettere fino a 31 caratteri. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (P27). Una volta terminata l'immissione, premere ENTER. ∫ AirPlay Password È possibile immettere una password non più lunga di 31 caratteri, in modo tale che solo gli utenti registrati possano utilizzare AirPlay Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (P27). Una volta terminata l'immissione, premere ENTER. ∫ Network Check È possibile controllare la connessione di rete. Option Setting ∫ Power Off Setting ∫ Digital Filter "Slow": suono morbido e fluido "Sharp" (Valore predefinito): suono con maggiore struttura e carattere più deciso "Short": suono con una sensazione di avvio rapido e di avanzamento ∫ Storage Auto Standby Questa impostazione mette automaticamente l'unità in standby dopo 20 minuti di inattività senza alcun ingresso audio. "On" (Valore predefinito): L’unità entrerà automaticamente in modalità standby. "Off": L’unità non entrerà automaticamente in modalità standby. Network Standby Quando questa funzione viene impostata su "On", è possibile accendere l'unità tramite la rete utilizzando un'applicazione in grado di controllare questa unità. 0 Quando si è selezionato "On (USB Power)" e questa unità è in standby, è possibile utilizzare un computer connesso alla stessa rete di questa unità per accedere a un HDD collegato alla porta USB sul retro dell’unità principale. 0 Se sono selezionati "On" (impostazione predefinita) o "On (USB Power)", il consumo di corrente in standby risulterà superiore al normale. 0 In caso di perdita della connessione di rete, "Network Standby" può essere disabilitato per ridurre il consumo di corrente. Information Verranno visualizzati il file system, lo spazio disponibile e la capacità totale dell’HDD collegato alla porta USB sul retro dell’unità principale.> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate |Altri

∫ Language Selezione della lingua visualizzata sul display. English (Valore predefinito), German, French, Spanish, Italian, Dutch, Swedish, Russian, Chinese ∫ Digital Out Effettuare le impostazioni dell'uscita audio digitale. "On" (Valore predefinito), "Off" ∫ Balance Out (Solo N-70AE) È possibile commutare la fase dell'uscita XLR ANALOG OUT di questa unità per fare in modo che corrisponda alla fase del terminale XLR del dispositivo collegato. "2-HOT/3-COLD" (valore predefinito), "2-COLD/3-HOT" 0 Se si collega un amplificatore integrato o un altro dispositivo utilizzando un cavo audio analogico, selezionare "2-HOT/3-COLD". Se si seleziona "2-COLD/3-HOT" la fase dell'audio in uscita viene invertita. System Info Verranno visualizzate le informazioni relative all'indirizzo MAC di questa unità e alla versione del firmware corrente. Factory Reset Resettare le impostazioni di questa unità per riportare le impostazioni allo stato in cui erano al momento della spedizione. Si consiglia di prendere nota delle impostazioni così come modificate prima di procedere a un ripristino delle impostazioni di fabbrica. Selezionare "Start" e confermare per proseguire. Una volta completato il ripristino, l'unità passerà automaticamente alla modalità standby. Update "Update" non viene visualizzato in assenza di aggiornamenti del firmware. ∫ via Network Premere ENTER per selezionare quando si desidera aggiornare il firmware attraverso la rete. ∫ via USB Premere ENTER per selezionare quando si desidera aggiornare il firmware via USB. Web Setup È possibile definire le impostazioni della connessione Wi-Fi usando un browser web su un computer. Assicurarsi che il computer sia collegato al router tramite una connessione wireless. Se questa unità è collegata al router mediante cavo Ethernet, questa impostazione non può essere definita.

1. Accendere l'unità.

2. Premere SETUP sul telecomando, selezionare "Wi-Fi" in "Network Setting" -

"Connection", quindi selezionare "Wi-Fi Setup".

3. Premere / per selezionare "Use iOS Device", quindi premere ENTER.

4. Nell'elenco delle connessioni LAN wireless sul computer, selezionare l'SSID di questa

unità (softap_0009B0xxxxxx). 0 "xxxxxx" nell'SSID indica gli ultimi tre byte dell'indirizzo MAC.

5. Aprire il browser web sul computer e accedere a http://192.168.200.1.

6. Viene visualizzato il menu "Web Setup". Definire le impostazioni di rete per questa unità.

0 A seconda dell'apparecchiatura in uso o dell'ambiente di connessione, questa funzione potrebbe non funzionare.

Per informazioni sul funzionamento del computer, consultare le relative istruzioni operative. 0 Poiché questo tipo di collegamento non è crittografato, può sussistere un minimo rischio per la sicurezza. Format Formattare l’HDD collegato alla porta USB sul retro dell'unità principale. Prima di poter utilizzare un computer collegato alla stessa rete di questa unità per accedere a un HDD collegato a questa unità, l’HDD deve essere formattato con questa unità. Quando si formatta l’HDD, tutti i dati presenti sull’HDD verranno eliminati; si consiglia quindi di eseguire un backup dei dati prima di procedere alla formattazione. Per eseguire la formattazione, selezionare “Start”, quindi premere ENTER. 0 I brani, i file, ecc. presenti su un HDD formattato con questa unità non possono essere visualizzati anche quando lo stesso è collegato direttamente a un computer.32 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate |Altri

Aggiornamento del firmware Aggiornamento del firmware Funzione di aggiornamento su questa unità Questa unità dispone di una funzione che consente di aggiornare il firmware (il software di sistema) tramite una rete o la porta USB. Questo ci consente di apportare miglioramenti a numerose operazioni e di aggiungere funzionalità. Procedura di aggiornamento Sono disponibili due metodi per l’aggiornamento del firmware: tramite la rete e tramite USB. L’aggiornamento può richiedere circa 5 minuti per il completamento con ciascuno dei due metodi: tramite la rete o tramite USB. Inoltre, le impostazioni esistenti vengono salvate indipendentemente dal metodo utilizzato per l’aggiornamento.0 Per le informazioni più recenti sugli aggiornamenti, visitare il sito web della nostra azienda. Non è necessario aggiornare il firmware di questa unità se non è disponibile nessun aggiornamento.0 Se eseguito tramite la rete, può richiedere un tempo maggiore a seconda dello stato della connessione.0 Durante un aggiornamento, non– Scollegare e ricollegare qualsiasi cavo o dispositivo di archiviazione USB, o effettuare operazioni sul componente, come rimuovere la sua alimentazione– Accesso a questa unità da un PC o uno smartphone mediante un'applicazioneDichiarazione liberatoria: Il programma e la relativa documentazione online sono forniti per l’uso sotto la propria responsabilità.Non saremo responsabili e l'utente non riceverà rimborsi per danni relativi a reclami di qualunque tipo per quanto riguarda l’utilizzo del programma o della documentazione online che lo accompagna da parte dell’utente, indipendentemente dalla teoria legale, e se derivi da atto illecito o da contratto.In nessun caso saremo responsabili rispetto all’utente o a terzi per eventuali danni speciali, indiretti, incidentali o consequenziali di qualsiasi tipo, compresi, ma non limitati a, compensazione, rimborso o danni derivanti da perdita di profitti presenti o possibili, perdita di dati o per qualsiasi altro motivo. Aggiornamento del firmware tramite rete 0 Controllare che l’unità sia accesa e la connessione a Internet sia stata stabilita.0 Spegnere il componente di controllo (PC, ecc.) collegato alla rete.0 Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archiviazione USB o dei contenuti del server.1. La schermata di setup viene visualizzata sul display alla pressione di SETUP sul telecomando.

2. Premere / e ENTER per selezionare "Update" - "via

Network" nell'ordine. 0 "Update" non viene visualizzato in assenza di aggiornamenti del firmware.3. Premere ENTER per iniziare l'aggiornamento del firmware.0 Quando l’aggiornamento è completo, viene visualizzato "COMPLETE".

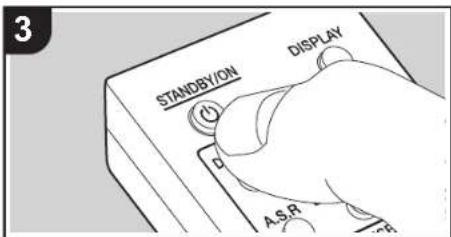

4. Premere Í/I STANDBY/ON sull'unità principale per

SetupFactory ResetSystem InfoOption SettingNetwork Setting Setup Update33 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate |Altri

disattivare l'alimentazione dell'unità. Il processo è completato e il firmware è aggiornato all’ultima versione disponibile.Se viene visualizzato un messaggio di errore: Quando si verifica un errore, sul display dell'unità viene visualizzato il messaggio "¢-¢¢ Error!". ("¢" rappresenta un carattere alfanumerico.) Controllare quanto segue: 0 ¢-01, ¢-10: Cavo Ethernet non trovato. Collegare correttamente il cavo Ethernet. 0 ¢-02, ¢-03, ¢-04, ¢-05, ¢-06, ¢-11, ¢-13, ¢-14, ¢-16, ¢-17, ¢-18, ¢-20, ¢-21: Errore di connessione internet. Controllare quanto segue:– Il router è acceso– Questa unità e il router sono collegati tramite la reteProvare a scollegare e quindi ricollegare l’alimentazione dell’unità e del router. Ciò potrebbe risolvere il problema. Se ancora non si riesce a connettersi a Internet, il server DNS o il server proxy potrebbero essere temporaneamente non in funzione. Controllare lo stato del servizio con il provider di servizi Internet.0 Altri: Scollegare e ricollegare il cavo di alimentazione, quindi ripetere dall'inizio. Aggiornamento tramite USB 0 Preparare un dispositivo di archiviazione USB da 128 MB o superiore (formati di file system FAT16 o FAT32).0 Eliminare tutti i dati memorizzati sul dispositivo di archiviazione USB.0 Spegnere il componente di controllo (PC, ecc.) collegato alla rete.0 Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archiviazione USB o dei contenuti del server.0 Alcuni dispositivi di archiviazione USB potrebbero richiedere molto tempo per caricare, potrebbero non essere caricati correttamente, oppure potrebbero non essere alimentati correttamente in base al dispositivo o al loro contenuto.0 Non saremo responsabili in alcun modo per qualsiasi perdita o danneggiamento di dati o per la mancata memorizzazione derivanti dall’utilizzo del dispositivo di archiviazione USB con questa unità. Grazie per la vostra comprensione.1. Collegare il dispositivo di archiviazione USB al PC.2. Scaricare sul proprio PC il file del firmware dal sito web della nostra azienda e decomprimerlo.I file di firmware vengono denominati nel seguente modo: PIONAP¢¢¢¢_¢¢¢¢¢¢¢¢¢¢¢¢¢¢_¢¢¢.zip Decomprimere il file sul PC. Il numero di file e cartelle decompressi varia a seconda del modello.

3. Copiare tutti i file e le cartelle decompressi nella cartella

principale del dispositivo di archiviazione USB.0 Assicurarsi di copiare i file decompressi.4. Collegare il dispositivo di archiviazione USB alla porta USB di questa unità.0 Se si collega un drive hard disk USB alla porta USB dell’unità, raccomandiamo di utilizzare il relativo adattatore CA per alimentarlo.0 Se il dispositivo di archiviazione USB è stato suddiviso, ciascuna sezione verrà trattata come un dispositivo indipendente.5. La schermata Setup viene visualizzata sul display quando si preme SETUP sul telecomando.

6. Premere / e ENTER per selezionare "Update" - "via

USB" nell'ordine.0 "Update" non viene visualizzato in assenza di aggiornamenti del firmware.7. Premere ENTER per iniziare l'aggiornamento del firmware.0 Quando l’aggiornamento è completo, viene visualizzato "COMPLETE".

8. Premere Í/I STANDBY/ON sull'unità principale per

disattivare l'alimentazione dell'unità. Il processo è completato e il firmware è aggiornato all’ultima versione disponibile.9. Scollegare il dispositivo di archiviazione USB dall'unità.Se viene visualizzato un messaggio di errore: Quando si verifica un errore, sul display dell'unità viene visualizzato il messaggio "¢-¢¢ Error!". Controllare quanto segue: 0 ¢-01, ¢-10: Dispositivo di archiviazione USB non trovato. Controllare se il dispositivo di archiviazione USB o il cavo USB sono correttamente inseriti nella porta USB di questa unità.Collegare il dispositivo di archiviazione USB a una fonte di alimentazione esterna se dispone di una propria alimentazione. 0 ¢-05, ¢-13, ¢-20, ¢-21: Il file firmware non è presente nella cartella principale del dispositivo di archiviazione USB, o il file firmware è relativo a un altro modello. Riprovare dallo scaricamento del file di firmware.0 Altri: Scollegare e ricollegare il cavo di alimentazione, quindi ripetere dall'inizio. SetupFactory ResetSystem InfoOption Setting Network Setting Setup Update34 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Risoluzione dei problemi Altri Prima di iniziare la procedura In caso di funzionamento instabile, i problemi potrebbero essere risolti semplicemente accendendo l'alimentazione, passando alla modalità standby o scollegando/collegando il cavo di alimentazione, anziché intervenendo su impostazioni e procedure operative. Provare queste semplici azioni sia sull’unità sia sul dispositivo connesso. Se, dopo aver fatto riferimento a "Risoluzione dei problemi", il problema persiste, il ripristino dell'unità allo stato in cui era al momento della spedizione potrebbe risolvere il problema. Si noti che, effettuando il reset, anche le proprie impostazioni verranno ripristinate. Si consiglia pertanto di prendere nota delle proprie impostazioni prima di procedere con quanto indicato di seguito. Resettare l'unità (questo resetta le impostazioni dell'unità ai valori predefiniti) 1. Premere SETUP sul telecomando, selezionare "Factory Reset" - "Start" nella schermata Setup e premere ENTER.2. Premere ENTER.3. L'unità va in standby e le impostazioni vengono resettate. ∫ Alimentazione Impossibile accendere l’unità0 Scollegare il cavo di alimentazione dalla presa di corrente, attendere almeno 2 minuti, quindi ricollegarlo.L’unità si spegne inaspettatamente0 L'unità va automaticamente in standby quando è impostato "Option Setting" - "Power Off Setting" - "Auto Standby" nel menu Setup.L'indicatore Í/I STANDBY/ON sull'unità principale continua a lampeggiare in blu e non sono possibili altre operazioni0 Scollegare il cavo di alimentazione dalla presa di corrente, attendere almeno 2 minuti, quindi ricollegarlo. Se questo non risolve il problema, potrebbe trattarsi di un malfunzionamento. Scollegare il cavo di alimentazione dalla presa a muro e contattare il rivenditore o la nostra assistenza clienti. ∫ Il display non si illumina 0 È possibile che il display sia stato spento premendo DISPLAY. Premere DISPLAY per accendere il display. ∫ Connessione Wi-Fi 0 Provare a collegare/scollegare l'alimentazione dell'unità e del router, e provare a riavviare il router.Impossibile collegarsi al punto di accesso0 Controllare che l’impostazione dell’SSID e della codifica (WEP, ecc.) sia corretta.0 Il collegamento a un SSID che include caratteri multi-byte non è supportato. Dare un nome all’SSID del router LAN wireless usando solo caratteri alfanumerici a byte singolo e riprovare.0 Quando l'impostazione del router LAN wireless si trova in modalità invisibile (la modalità per nascondere la chiave SSID) oppure quando QUALSIASI connessione è disattivata, l'SSID non è visualizzato. Cambiare l’impostazione e riprovare.Collegamento ad un SSID diverso dall'SSID selezionato0 Alcuni punti di accesso consentono di impostare più SSID per un'unica unità. Se si utilizza il pulsante di impostazione automatica su un router simile, potrebbe essere stabilita una connessione con un SSID diverso dall'SSID desiderato. Se ciò dovesse verificarsi, utilizzare il metodo di connessione che prevede l'inserimento di una password.La riproduzione audio viene interrotta e la comunicazione non funziona0 Ridurre la distanza dal punto di accesso o rimuovere ostacoli per migliorare la visibilità e riprovare. Posizionare l'unità lontana da forni a microonde o altri punti di accesso. Si consiglia di collocare il punto di accesso e l'unità nella stessa stanza.0 Se c’è un oggetto metallico vicino all’unità, la connessione LAN wireless potrebbe non essere possibile in quanto il metallo ha un effetto sulle onde radio.0 Quando si utilizzano altri punti di accesso in prossimità dell’unità, potrebbero verificarsi vari problemi come l’interruzione della riproduzione e della comunicazione. È possibile evitare tali problemi cambiando il canale del punto di accesso. Per istruzioni sul cambio dei canali, vedere il manuale di istruzioni fornito con il punto di accesso. ∫ Audio Il suono è interrotto0 Un eccessivo restringimento del range di blocco nell'impostazione Lock Range Adjust può causare interruzioni del suono e rumore. Le interruzioni del suono causate dalla regolazione del range di blocco non sono coperte dalle nostre garanzie di funzionamento. Regolare il range di blocco durante l'ascolto.Suono digitale assente0 Impostare "Option Setting" - "Digital Out" nel menu Setup su "On".0 L'audio DSD non può essere emesso digitalmente. ∫ Impossibile riprodurre dispositivi di archiviazione USB/HDD 0 Controllare se il dispositivo di archiviazione USB o il cavo USB sono correttamente inseriti nella porta USB35 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

dell’unità. 0 Scollegare il dispositivo di archiviazione USB dall'unità, quindi provare a ricollegarlo. 0 Talvolta, questa unità potrebbe non riconoscere i dispositivi di archiviazione USB e gli HDD come idonei. Provare a mettere questa unità in standby e poi riaccenderla. 0 A seconda del tipo di formato, la riproduzione potrebbe non essere eseguita normalmente. Controllare il tipo dei formati file supportati. (P16) 0 Precauzioni relative ai dispositivi USB e HDD (P16) ∫ Funzione di rete 0 Se non è possibile selezionare un servizio di rete, questo diventerà selezionabile una volta avviata la funzione di rete. 0 Provare a collegare/scollegare l'alimentazione dell'unità e del router, e provare a riavviare il router. Impossibile accedere alla Internet radio 0 Determinati servizi o contenuti di rete disponibili attraverso l’unità potrebbero non essere accessibili nel caso che il fornitore del servizio mettesse fine al suo servizio. 0 Assicurarsi che il modem e il router siano collegati correttamente e verificare che siano entrambi accesi. 0 A seconda dell'ISP, è richiesta l’impostazione del server proxy. 0 Assicurarsi che il router e/o il modem utilizzati siano supportati dal proprio ISP. Impossibile accedere al server di rete 0 L'unità deve essere collegata allo stesso router a cui è collegato il server di rete. 0 Questa unità è compatibile con server di rete Windows Media

Player 11 o 12 o NAS compatibili con la funzionalità home network. Inoltre, quando si utilizza un PC, è possibile riprodurre solamente i file musicali registrati nella raccolta di file multimediali di Windows Media

Player. La riproduzione si arresta mentre si ascoltano file musicali sul server di rete 0 Quando il PC funziona come server di rete, provare a chiudere tutte le applicazioni eccetto il software server (Windows Media

Player 12, ecc.). 0 Se il PC sta scaricando o copiando file di grandi dimensioni, la riproduzione potrebbe essere interrotta. I titoli degli album e i nomi degli artisti non vengono visualizzati per Music Server 0 I metadati, come i titoli degli album o i nomi degli artisti, devono essere riconosciuti dal server per poter essere distribuiti a questa unità; ciò dipende quindi dalle specifiche del NAS o del server in uso. 0 I formati file supportati dipendono dal software del NAS o del server. Per informazioni dettagliate, contattare il produttore del software del NAS o del server. La copertina dell'album in Music Server viene visualizzata solo alcune volte 0 Music Server dipende dalle specifiche del software del server. 0 I formati supportati dipendono dal software del server. 0 Per informazioni dettagliate, contattare il produttore del software del server. ∫ Salvataggio ed eliminazione dei file musicali presenti su un HDD USB collegato a questa unità utilizzando un computer Quando un HDD formattato con questa unità viene collegato a un computer, i file non vengono mostrati o non possono essere letti o scritti dal computer 0 Poiché la formattazione dell'HDD con questa unità prevede un formato speciale, non è possibile vedere o leggere/scrivere i file neppure attraverso il collegamento a un computer (Windows o Macintosh). Questa unità non compare nell'elenco dei dispositivi collegati in rete sul computer 0 Quando questa unità è accesa non è possibile utilizzare un computer per accedere all’HDD collegato alla porta USB sul retro dell’unità principale. Impostare per prima cosa "Network Standby" su "On (USB Power)", quindi mettere questa unità in standby. Nel menu Setup selezionare "Option Setting" - "Power Off Setting" - "Network Standby", quindi selezionare "On (USB Power)" e premere ENTER, infine premere Í STANDBY/ON sul telecomando per mettere questa unità in standby. ∫ Funzionalità come convertitore D/A 0 Assicurarsi che i dispositivi siano collegati correttamente. 0 Riprodurre l'audio compatibile tramite i terminali di ingresso di questa unità. (P25) Impossibile riprodurre l'audio dai computer 0 Disattivare il muting sul computer. 0 Selezionare questa unità nelle impostazioni di uscita audio sul computer in uso. Se l'ingresso di questa unità è impostato su un valore diverso da "USB DAC In", il computer non individuerà questa unità. 0 Per riprodurre l'audio da un computer, è necessario installare l'apposito driver sul computer. Scaricare il software del driver dal nostro sito web. http://www.pioneer-audiovisual.eu/ 0 Se sono presenti più applicazioni in esecuzione sul computer, chiudere quelle che non si stanno utilizzando. La frequenza di campionamento è sempre la stessa attraverso l'ingresso USB DAC In 0 A seconda delle impostazioni del computer, le frequenze di campionamento dei file in riproduzione, anche se diverse, vengono convertite tutte nella stessa frequenza di campionamento.36 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Attraverso l'ingresso USB DAC In vengono ricevuti anche gli altri suoni provenienti dal computer, non solo la musica. 0 A seconda delle impostazioni del computer, suoni quali toni di avvio o di errore possono essere riprodotti tramite questa unità.37 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Caratteristiche generali ∫ Uscita audio analogica Livello e impedenza di uscita nominale 0 RCA OUT: 2,2 Vrms (1 kHz, 0 dB) / 500 ≠ 0 XLR OUT (N-70AE): 4,2 Vrms (1 kHz, 0 dB) / 500 ≠ Risposta in frequenza 0 4 Hz - 90 kHz (-3 dB) Rapporto segnale-rumore 0 (N-70AE) RCA OUT: 114 dB (correzione A), XLR OUT: 117 dB (correzione A) 0 (N-50AE) RCA OUT: 112 dB (correzione A) Gamma dinamica 0 117dB (24bit, 32bit) THD+N 0 0,0017 % Separazione dei canali 0 110 dB (1 kHz) ∫ Uscita cuffie (N-70AE) Potenza in uscita 0 100 mW + 100 mW (32 ≠, 1 kHz 1% THD (distorsione armonica totale)) Impedenza delle cuffie supportata 0 16 ≠ - 600 ≠ Risposta in frequenza 0 4 Hz - 80 kHz (-3 dB) THD+N 0 0,01 % ∫ Ingresso audio digitale

0 Tipo A, USB2.0 High Speed 0 Uscita CC: 5 V 1 A (posteriore) / 5 V 0.5 A (anteriore) USB DAC 0 Tipo B, USB2.0 High Speed Ingresso coassiale digitale 0 Terminale RCA, 0,5 Vp-p / 75 ≠ Ingresso audio digitale 0 Terminale ottico, -24 dBm o superiore / 660 nm ∫ Uscita audio digitale Uscita digitale coassiale 0 Terminale RCA, 0,5 Vp-p / 75 ≠ Uscita digitale ottica 0 Terminale ottico, -14 - -21 dBm / 660 nm ∫ Network LAN cablata 0 Terminale Ethernet 0 10BASE-T/100BASE-TX Rete LAN wireless (Wi-Fi) 0 Standard IEEE 802.11 a/b/g/n 0 Banda 5 GHz/2,4 GHz ∫ Altri Uscita di controllo 0 Mini-jack ‰3,5 (mono) ∫ Generale Alimentazione 0 CA 220 - 240 V, 50/60 Hz Consumo elettrico 0 N-70AE: 40,0 W 0 N-50AE: 30,0 W 0 0,3 W (in modalità standby) 0 2,0 W (In modalità standby, Network Standby: On, Network Setting: Wired) 0 2,4 W (In modalità standby, Network Standby: On, Network Setting: Wi-Fi) Auto Standby 0 On (20 min) / Off Dimensioni (L t A t P) 0 N-70AE: 435 mm k 121 mm k 364 mm 0 N-50AE: 435 mm k 99 mm k 340 mm Peso 0 N-70AE: 11,4 kg 0 N-50AE: 7,4 kg38 > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Informazioni aggiuntive | Impostazioni avanzate | Altri

Informazioni di licenza e dei marchi The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance
