РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VSX922S PIONEER

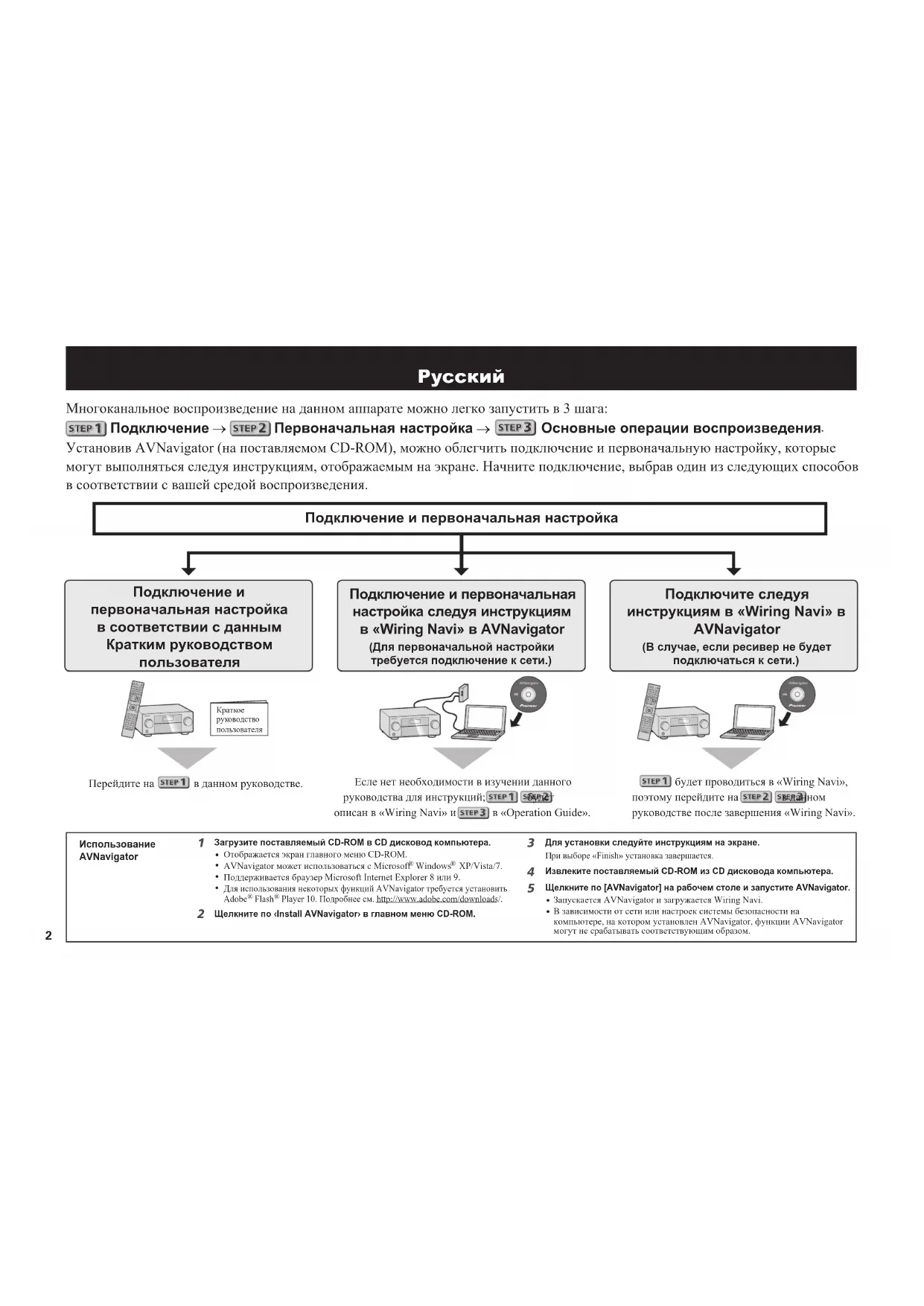

Подключение и первоначальная настройка следуя инструкциям в «Wiring Navi» в AVNavigator (Для первоначальной настройки требуется подключение к сети.) Подключите следуя инструкциям в «Wiring Navi» в AVNavigator (В случае, если ресивер не будет подключаться к сети.) Подключение и первоначальная настройка в соответствии с данным Кратким руководством пользователя Есле нет необходимости в изучении данного руководства для инструкций;

описан в «Wiring Navi» и в «Operation Guide». будет проводиться в «Wiring Navi», поэтому перейдите на

руководстве после завершения «Wiring Navi». Перейдите на в данном руководстве. Подключение и первоначальная настройка

Загрузите поставляемый CD-ROM в CD дисковод компьютера.

Отображается экран главного меню CD-ROM.

AVNavigator может использоваться с Microsoft Windows XP/Vista/7.

Поддерживается браузер Microsoft Internet Explorer 8 или 9.

Для использования некоторых функций AVNavigator требуется установить Adobe Flash Player 10. Подробнее см. http://www.adobe.com/downloads/. Щелкните по ‹Install AVNavigator› в главном меню CD-ROM.Использование AVNavigator Для установки следуйте инструкциям на экране. ри выборе «Finish» установка завершается. Извлеките поставляемый CD-ROM из CD дисковода компьютера. Щелкните по [AVNavigator] на рабочем столе и запустите AVNavigator.

Запускается AVNavigator и загружается Wiring Navi.

В зависимости от сети или настроек системы безопасности на компьютере, на котором установлен AVNavigator, функции AVNavigator могут не срабатывать соответствующим образом. Многоканальное воспроизведение на данном аппарате можно легко запустить в 3 шага: Подключение

Первоначальная настройка

Основные операции воспроизведения

Установив AVNavigator (на поставляемом CD-ROM), можно облегчить подключение и первоначальную настройку, которые могут выполняться следуя инструкциям, отображаемым на экране. Начните подключение, выбрав один из следующих способов в соответствии с вашей средой воспроизведения. AVNavigator AVNavigator

руководство пользователя3 PRE OUTSPEAKERS

SUB WOOFER LINE LEVEL INPUT LINE LEVEL INPUT Подключение Подключение громкоговорителей Ресивер будет срабатывать только с двумя стереофоническими громкоговорителями (на рисунке передние громкоговорители), но рекомендуется как минимум использовать пять громкоговорителей, так как для объемного звучания будет наилучшим иметь полноценную установку. Для получения достаточного объемного звучания установите громкоговорители как показано ниже. 7.2-канальная система объеного звучания: После установки громкоговорителей подключите их как показано ниже.

– Передний левый громкоговоритель

– Центральный громкоговоритель

– Передний правый громкоговоритель

– Левый громкоговоритель объемного

– Правый громкоговоритель объемного

SBL – Задний левый громкоговоритель объемного звучания SBR – Задний правый громкоговоритель объемного звучания

– Низкочастотный громкоговоритель Подключение кабелей громкоговорителей Будьте внимательны и подключите правый громкоговоритель к правому (

) терминалу и левый громкоговоритель к левому (

) терминалу. Также убедитесь в том, что положительный и отрицательный (

) терминалы на ресивере совпадают с терминалами на громкоговорителях.

Скрутите оголенные жилы провода.

Освободите терминал и вставьте оголенный провод.

Перед выполнением или изменением подключений, отключите

отсоедините кабель питания от розетки переменного тока.

Данные терминалы громкоговорителей

ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосновением к любым неизолированным частям, отсоедините кабель питания.

Низкочастотный громкоговоритель 1

Низкочастотный громкоговоритель 2

Передний правый громкоговоритель

громкоговоритель объемного звучания

громкоговоритель объемного звучания

Передний левый громкоговоритель

Центральный громкоговоритель

Задний правый громкоговоритель объемного звучания

Задний левый громкоговоритель объемного звучания

При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно подключить к терминалу SUBWOOFER 2 . Подключение двух низкочастотных громкоговорителей усиляет басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком случае оба низкочастотных громкоговорителя выводят одинаковое звучание.

Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 6

Важное предупреждение

На рисунках отображена модель VSX-1122, однако для VSX-922 используются одинаковые подключения, если нет иных оговорок.4 HDMI OPTICAL COAXIALASSIGN- ABLE ASSIGNABLEASSIGNABLE

Подключение телевизора и компонентов воспроизведения

Если нужно подключить телевизор или компонент воспроизведения другим образом, а не через подключение HDMI, то смотрите инструкции по эксплуатации на поставляемом CD-ROM.

Для подключения других устройств смотрите инструкции по эксплуатации на поставляемом CD-ROM. ПРЕДУПРЕЖДЕНИЕ

Держите кабель питания за вилку. Вынимая вилку из розетки, никогда не тяните за сам кабель, никогда не дотрагивайтесь до кабеля питания влажными руками, так как это может стать причиной короткого замыкания и поражения электрическим током. Не допускайте установки на кабель питания самого аппарата, предметов мебели или других предметов и его защемления любыми другими способами. Не допускайте образования на кабеле узлов или его спутывания с другими кабелями. Кабели питания следует прокладывать в таких местах, где возможность наступить на них будет маловероятной. Поврежденный кабель питания может стать причиной возгорания или поражения электрическим током. Периодически проверяйте кабель питания. Если обнаружится его повреждение, обратитесь в ближайший сервисный центр, уполномоченный компанией Pioneer, по поводу его замены. Подключение (продолжение) Подключение антенн ANTENNAFM UNBAL AM LOOP ANTENNAFM UNBAL AM LOOP Подключение к сети через интерфейс LAN LAN

LAN ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 40 см сверху, 10 см сзади и по 20 см слева и ПРЕДУПРЕЖДЕНИЕ В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели. D3-4-2-1-7b*_A1_RuТелевизор, совместимый с HDMI/DVIСовместимый с HDMI/DVI проигрыватель Blu-ray Disc

Если телевизор не поддерживает функцию Канала возврата аудиосигнала на HDMI, требуется выполнить подключение через оптический цифровой кабель ( ), чтобы можно было прослушивать звучание телевизора через ресивер.

Если телевизор поддерживает функцию Канала возврата аудиосигнала на HDMI, звучание телевизора поступает на ресивер через терминал HDMI, поэтому нет необходимости подключать оптический цифровой кабель (

). В таком случае установите ARC

HDMI Setup Проволочная антенна FMРамочная антенна АМКабель LAN (продается отдельно)ИнтернетМодемМаршрутизаторКомпьютер5 Первоначальная настройка Перед началом работы

Установите батарейки в пульт ДУ. Батарейки, поставляемые с данным аппаратом, предназначены для проверки первоначальных функций управления; их может не хватить надолго. Рекомендуется использовать щелочные батарейки, которые обладают продолжительным сроком службы.

Включите ресивер и используемый телевизор.

Переключайте вход телевизора до тех пор, пока он не подключится к ресиверу.

Включите низкочатотный громкоговоритель и поднимите уровень громкости. ПРЕДУПРЕЖДЕНИЕ

Не используйте или храните батарейки в местах, подвергнутых прямому падению солнечных лучей, или других предельно жарких местах, например, внутри машины или возле обогревателя. Это может вызвать протекание, перегрев, разрыв или возгорание батареек. Это также может привести к уменьшению срока службы и отразиться на работе батареек. ПРЕДУПРЕЖДЕНИЕ

Производите утилизацию использованных батареек в соответствии с действующими в стране/регионе государственными постановлениями или правилами, введенными общественными институтами по окружающей среды. Отмена режима демонстрации Когда ресивер не работает, на дисплее передней панели отображается различная информация (режим демонстрации).Режим демонстрации можно отключить.

«Отмена режима демонстрации»

Режим демонстрации автоматически отменяется при запуске автоматической настройки МСАСС (см. ниже). Автоматическая настройка объемного звучания (МСАСС) Настройка Auto Multi-Channel Acoustic Calibration (MCACC) с помощью поставляемого микрофона настройки измеряет и анализирует тестовые тональные сигналы, выводимые громкоговорителями. Данная настройка позволяет автоматически и с высокой точностью выполнять измерения и настройки; ее использование позволяет создать оптимальную среду прослушивания для пользователя. Важное предупреждение

Выполняйте измерения соблюдая тишину.

Если у вас есть штатив, используйте его для установки микрофона приблизительно на уровне уха на обычном месте слушателя. В противном случае разместите микрофон на уровне уха на столе или стуле.

Наличие препятствий между громкоговорителями и местом слушателя (микрофоном) может препятствовать точному измерению.

Во время измерения следует находиться вне места слушателя и управлять от пульта ДУ за пределами зоны расположения всех громкоговорителей.

Подключите поставляемый микрофон

MCACCSETUP MIC CONTROLON / OFFНа телевизоре отображается экран Full Auto MCACC

RECEIVER на пульте ДУ, затем нажмите кнопку ENTER.

Запускается автоматическое измерение.

Измерение займет примерно от 3 до 12 минут.

Следуйте инструкциям, отображаемым на

Автоматическая настройка завершается при отображении экрана Home Menu.

Убедитесь, что микрофон настройки отсоединен.

Прикрепите переднюю крышку как показано на следующем рисунке. iPod iPhone iPad USB

Отмена Автоматическое отключение питания Если в течение определенного промежутка времени не производились любые операции, с отсутствием входящих аудио или видеосигналов, питание ресивера автоматически будет отключено. Таймер автоматического отключения в момент отгрузки с завода установлен на 30 минут, но время на таймере можно менять или вообще отключить функцию отключения питания.

«Автоматическое отключение питания»

Микрофон6 Основные операции воспроизведения Многоканальное воспроизведение RECEIVER

Включите компонент воспроизведения. Напр.) Включите проигрыватель Blu-ray Disc, подключенный к терминалу

Переключите вход на ресивере. Напр.) Нажмите

Нажимая AUTO/ALC/DIRECT, выберите ‹AUTO SURROUND›. Также нажмите STANDARD

многоканального воспроизведения. Выберите нужный режим прослушивания.

Запустите воспроизведение на компоненте воспроизведения. Напр.) Запустите воспроизведение на проигрывателе Blu- ray Disc.

С помощью VOLUME +/– отрегулируйте уровень громкости. Звучание можно отключить, нажав кнопку MUTE

Переключитесь на один из подчеркнутых устройств, чтобы можно было использовать пульт ДУ для управления тем устройством. Для управления ресивером сначала нажмите RECEIVER , затем нажмите соответствующую кнопку для управления.

Пульт ДУ ресивера можно использовать для управления не только ресивером, но также рядом других устройств как iPod/устройство USB, проигрыватель Blu-ray Disc, телевизор, др. Пример: Воспроизведение на проигрывателе Blu-ray Disc

С момента включения питания требуется еще примерно 1 минута, пока можно будет использовать NETWORK (Интернет-радиостанции и тому подобное), iPod/USB или ADAPTER PORT. Прослушивание радиопередач

Нажмите TUNER для выбора тюнера. При необходимости нажмите BAND для переключения диапазона (FM или AM).

Нажав TUNE +/–, настройтесь на радиостанцию.

Нажмите и удерживайте нажатой TUNE +/–

секунду. Ресивер начнет поиск следуюей раиостанции.

При плохом приеме прослушиваемой радиостанции FM

MPX и выберите FM MONO, чтобы установить ресивер в режим монофонического приема. Сохранение предустановленных радиостанций Если вы часто слушаете какую-либо определенную радиостанцию, очень удобно, если она будет сохранена в памяти ресивера для последующего ее быстрого вызова в любой момент с целью прослушивания.

Нажмите TOOLS во время приема сигнала с радиостанции, которую нужно сохранить. Мигает номер предустановки.

Нажимая PRESET +/–, выберите нужный номер предустановки для радиостанции, затем нажмите ENTER. Номер предустановки перестает мигать и ресивер запоминает радиостанцию. Прослушивание предустановленных радиостанций Для этого требуется, чтобыл имелись некоторые предустановленные радиостанции.

Нажимая PRESET +/–, выберите нужную предустановленную радиостанцию.7 Основные операции воспроизведения (продолжение) Максимальное использование всевозможных функций аппарата Установите AVNavigator с поставляемого CD-ROM на компьютер и используйте «Interactive Manual».Вставьте CD-ROM в компьютер и загрузите руководство в формате PDF с экрана меню для изучения.Функции

Воспроизведение устройства USB

Bluetooth ADAPTER для беспроводного прослушивания музыки

Воспроизведение с помощью функции NETWORK

Настройка аудиоопций

Настройка видеоопций

Использование органов управления MULTI-ZONEЧасто задаваемые вопросыСправочникУказатель функций Воспроизведение iPod

Нажав iPod USB, выберите вход iPod/USB. После отображения на дисплее названий папок и файлов можно будет воспроизводить музыку от iPod.

выберите категорию, затем нажмите ENTER для пролистывания этой категории.

• Для возврата на предыдущий уровень в любой момент времени нажмите RETURN

для пролистывания выбранной категории (напр., альбомы).

• Для перемещения на предыдущий/следующий уровень используйте

Продолжайте пролистывание до тех пор, пока не будет выбран материал, который необходимо воспроизвести, затем нажмите

для запуска воспроизведения. Прослушивание Интернет- радиостанций Важное предупреждение

При использовании широкополосного подключения к Интернет, в случае необходимости свяжитесь с провайдером Интернет услуги. Подробнее, свяжитесь с ближайшим провайдером Интернет услуги.

Для прослушивания Интернет-радиостанций требуется высокоскоростной широкополосный доступ в Интернет. При использовании 56 K или ISDN модема, использование всех функций Интернет-радиостанций может быть невозможным.

Доступ к материалу от третьх сторон требует высокоскоростного подключения к Интернету и может также потребовать регистрацию аккаунта и платную подписку. Услуги по материалам от третьих сторон могут изменяться, приостанавливаться, прерываться или прекращать предоставляться в любое время без уведомления, и Pioneer не несет никакой ответственности в таких случаях. Pioneer не заверяет или гарантирует, что услуги по предоставлению материалов будут продолжаться или будут доступны на определенный период времени, и любая такая гарантия, выраженная или подразумеваемая, не будет признаваться.

Повторно нажимая NET, выберите вход INTERNET RADIO. До доступа к сети, данному ресиверу может потребоваться несколько секунд.

выберите Интернет- радиостанцию для воспроизведения, и затем нажмите ENTER. Кабель iPod (поставляется)iPod/iPhone/iPad© PIONEER CORPORATION, 2012. Все права защищены.<5707-00000-661-0S>© 2012 PIONEER CORPORATION.All rights reserved.© 2012 PIONEER CORPORATION.Tous droits de reproduction et de traduction réservés. http://www.pioneer.co.uk http://www.pioneer.fr http://www.pioneer.de http://www.pioneer.it http://www.pioneer.nl - http://www.pioneer.be http://www.pioneer.es http://www.pioneer-rus.ru http://www.pioneer.eu Printed in China Imprimé en Chine Примечание: В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров. Аудио и видеооборудование: 7 лет Переносное аудиооборудование: 6 лет Другое оборудование (наушники, микрофон и т.д.): 5 лет Автомобильная электроника: 6 лет D3-7-10-6_A1_Ru PIONEER CORPORATION 1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan Корпорация Пайонир 1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония Импортер: ООО "ПИОНЕР РУС" 125040, Россия, г. Москва, ул. Правды, д.26 Тел.: +7(495) 956-89-01 PIONEER ELECTRONICS (USA) INC. P. O. BOX 1540, Long Beach, California 90801-1540, U.S.A. TEL: (800) 421-1404 PIONEER ELECTRONICS OF CANADA, INC.340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada TEL: 1-877-283-5901, 905-479-4411PIONEER EUROPE NVHaven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: 03/570.05.11PIONEER ELECTRONICS ASIACENTRE PTE. LTD.253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555 PIONEER ELECTRONICS AUSTRALIA PTY. LTD. 5 Arco Lane, Heatherton, Victoria, 3202, Australia, TEL: (03) 9586-6300PIONEER ELECTRONICS DE MEXICO S.A. DE C.V. Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270 K002_B4_Ru
