Type de produit	Récepteur audio-vidéo
Marque	PIONEER
Modèle	VSX-922S
Nombre de canaux	7.2 (7 canaux + 2 caissons de grave)
Impédance des enceintes	6 à 16 Ω
Connectivité	HDMI (x4 entrées, 1 sortie avec ARC), USB, Ethernet, Bluetooth (via adaptateur), FM/AM
Formats audio supportés	Dolby TrueHD, DTS-HD Master Audio, etc.
Calibrage acoustique	MCACC (Microphone de configuration inclus)
Tuner	FM/AM avec préréglages
Fonctions réseau	Radio Internet, contrôle via AVNavigator
Dimensions (L x H x P)	435 x 168 x 360 mm
Poids	10,5 kg
Alimentation	220-230 V, 50/60 Hz
Consommation électrique	400 W (max), 5 W (veille)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Laisser 40 cm au-dessus, 10 cm à l'arrière et 20 cm sur les côtés pour la ventilation. Ne pas obstruer les ouvertures.
Pièces détachées incluses	Télécommande, microphone de configuration, antenne FM, antenne AM, CD-ROM (AVNavigator)
Garantie	2 ans (sous réserve des conditions légales)

FOIRE AUX QUESTIONS - VSX922S PIONEER

Comment raccorder les enceintes au récepteur ?

Utilisez des câbles d'enceintes. Torsadez les fils, dévissez les bornes, insérez la partie dénudée et serrez. Respectez la polarité (+/-) et les canaux (L/R, centre, surround).

Comment effectuer le calibrage acoustique MCACC ?

Branchez le microphone de configuration fourni, placez-le à hauteur d'oreilles, puis depuis la télécommande appuyez sur RECEIVER et ENTER. La mesure automatique dure 3 à 12 minutes.

Comment connecter un téléviseur via HDMI ?

Raccordez un câble HDMI de la sortie HDMI du récepteur à l'entrée HDMI de votre téléviseur. Activez ARC dans le menu HDMI si votre téléviseur le supporte pour écouter le son du téléviseur via le récepteur.

Comment écouter la radio FM ou AM ?

Appuyez sur TUNER, puis sélectionnez la bande avec BAND. Utilisez TUNE +/- pour trouver une station. Pour mémoriser, appuyez sur TOOLS, choisissez un numéro de préréglage avec PRESET +/- et validez avec ENTER.

Comment connecter un iPod/iPhone/iPad ?

Connectez votre appareil via le port USB avant ou arrière. Appuyez sur iPod/USB pour sélectionner l'entrée. Naviguez avec les touches directionnelles et validez avec ENTER.

Comment écouter la radio Internet ?

Appuyez plusieurs fois sur NET jusqu'à sélectionner Internet Radio. Vous devez disposer d'une connexion haut débit. Le récepteur accède automatiquement aux stations.

Comment désactiver l'affichage de démonstration ?

Appuyez sur la touche correspondante du panneau avant ou suivez la procédure dans le menu. La démo s'annule automatiquement lors de la configuration MCACC.

Que faire si le son est coupé ou absent ?

Vérifiez que le récepteur n'est pas en mode MUTE (appuyez sur MUTE). Assurez-vous que la source est correctement sélectionnée et que le volume est suffisant.

Comment nettoyer le récepteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'appareil avant nettoyage.

Comment utiliser la fonction Multi-Zone ?

Raccordez des enceintes supplémentaires dans une autre pièce et sélectionnez la source via le menu. Utilisez les commandes dédiées de la télécommande.

MODE D'EMPLOI VSX922S PIONEER

Merci pour l'achat de ce produit Pioneer. Ce guide rapide contient les instructions relatives aux raccordements et opérations de base permettant une utilisation simple de ce récepteur. Pour des descriptions plus détaillées du récepteur, réferez-vous au "Mode d'emploi" sur le CD-ROM (G) fouml.

Remote Control Télécommande Fernbedienung Telecomanda Alstandsbediening Npyt dmtannoho npapnne

Setup microphone

Microphone de configuration KIRGOTFOR THE ENSTENDING Impostazione microfono Introduzione for install MCHNO-0012-0013-0014-0015-0016-0017-0018-0019-0020-0021-0022-0023-0024-0025-0026-0027-0028-0029-0030-0031-0032-0033-0034-0035-0036-0037-0038-0039-0040-

FM wire antenna Antenne filaire FM UKW-Drahtantenne Antenna FM a filo 10 FIM-uaaandienine intane de hiae no 5 Antenna de los dels de FM Ppnpopnoes AHTA HEM

Antenne cadre AM MW-Kahmenantenne Antenna AM a telak AM-1419130000000000000000000000000000000000000000000000000 AAMOHAMANANTEHAAAM

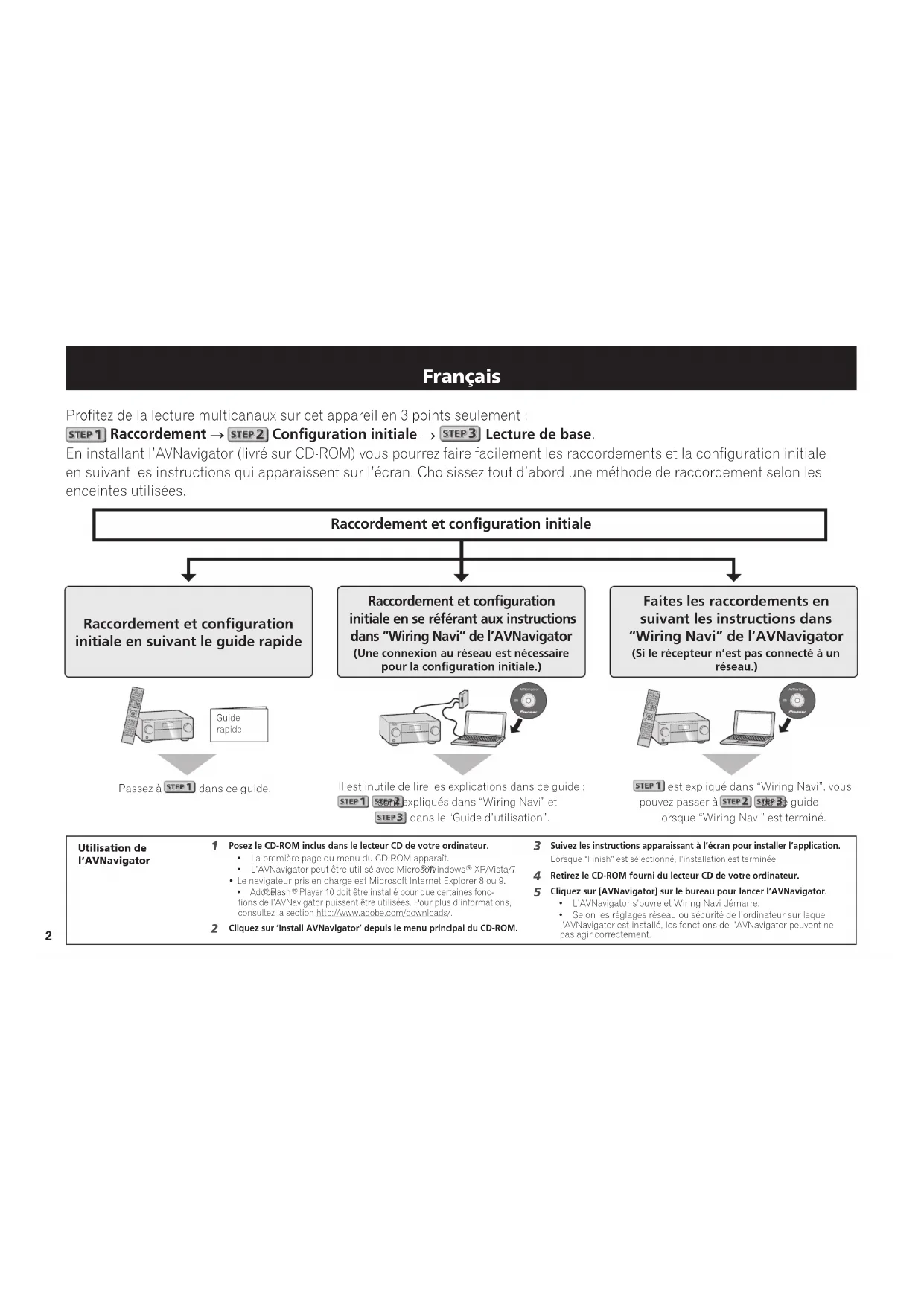

Profitez de la lecture multicanaux sur cet appareil en 3 points seulement :

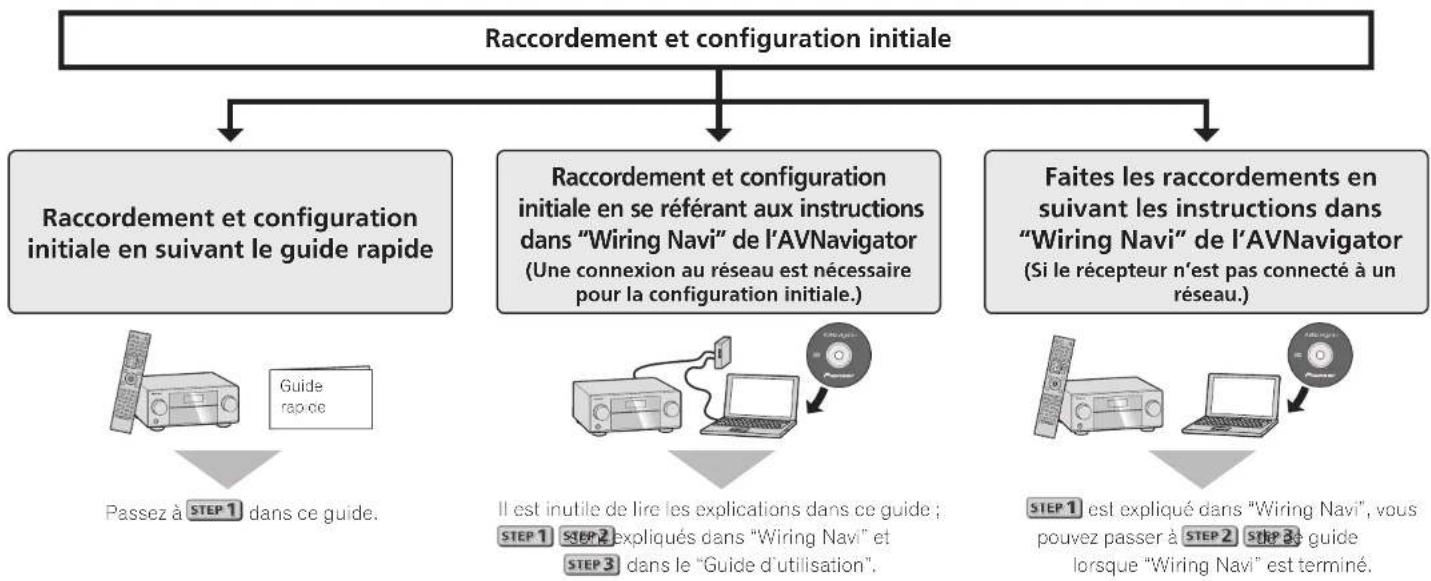

STEP1 Raccordement STEP2 Configuration initiale STEP3 Lecture de base.

En installant l'AVNavigator (livré sur CD-ROM), vous pourrez faire facilement les raccordements et la configuration initiale en suivant les instructions qui apparaissent sur l'écran. Choisissez tout d'abord une méthode de raccordement selon les enceintes utilisées.

Utilisation de l'AVNavigator

1 Posez le CD-ROM inclus dans le lecteur CD de votre ordinateur. La première page du menu du CD-ROM apparait. L'AVNavigator peut être utilisé avec Micro® Windows® XP Vista/7. Le navigateur pris en charge est Microsoft Internet Explorer 8 ou 9. Adobe Player 10 doit être installé pour que certaines fonctions de l'AVNavigator puissent être utilisées. Pour plus d'informations consultez la section http://www.adobe.com/downloads/. 2 Cliquez sur 'Install AVNavigator' depuis le menu principal du CD-ROM.

3 Suivez les instructions apparaissant à l’écran pour installer l’application. Lorsque "Finish" est sélectionné, l’installation est terminée. 4 Retirez le CD-ROM fourni du lecteur CD de votre ordinateur. 5 Cliquez sur [AVNavigator] sur le bureau pour lancer l’AVNavigator. L’AVNavigator s’ouvre et Wiring Navi démarre. - Selon les réglages réseau ou sécurité de l’ordinateur sur lequel l’AVNavigator est installé, les fonctions de l’AVNavigator peuvent ne pas agir correctement.

Important

• Cette illustration montre le VSX-1122. Les raccordements du VSX-392 sont identiques, sauf mention contraire:

Raccordement des enceintes

Le récepteur fonctionne avec deux enceintes stéréo seulement (enceintes avant sur le schéma) mais il est conseillé d'utiliser au moins cinq enceintes, et avec une configuration complète le son surround sera bien meilleur.

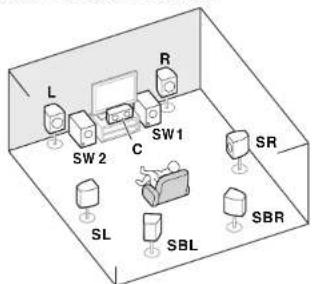

Pour oblirer le son surround le plus agréable, installez vos enceintes comme illuséré ci-dessous. Système surround à 72 canaux :

L-Avant Gauche

C-Centre

R-AvantDroite

SL-Surround Gauche

SR-Surround Droite

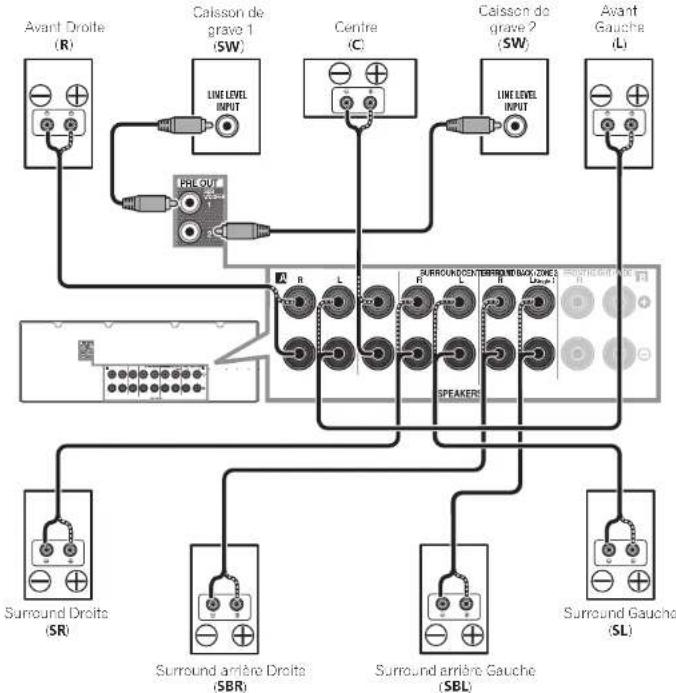

Raccordement des câbles d'enceintes

Veillez à bien raccorder l'enceinte de droite à la borne droite (R) et l'enceinte de gauche à la borne de gauche (L). Assurez-vous aussi que les bornes positives et négatives (+/-) sur le récepteur correspondent à celles des enceintes.

1. Torsadez les fils ensemble. 2. Dévissez la borne et insérez la partie nue des fils. 3. Serrez la borne.

Attention

Avant de réaliser ou de modifier des liaisons, éteignez les appareils et débranchez le cordon d'alimentation de la prise électrique.

• Ces bormes d'enceintes sont soumises une lension DANGERESE. Pour éviter lout risque de décharge élecriclique lors du branchement ou débranchement des cables d'enceintes, ébranchez le cordon d'alimentation avant de toucher les parties non isolées.

Après avoir installé les enceintes, raccordez-les de la façon suivante.

Remarque

Si vous possédez des caissons de grave, le second caisson de grave peut être raccordé à la prise SUBWOOFER 2. Avec deux caissons de grave, vous augmenterez les sons graves et obtiendrez un son plus puissant. Dans ce cas, les deux caissons de grave produiront le même son. Cet appareil accepte les enceintes ayant une impédance nominale de 6 à 16.

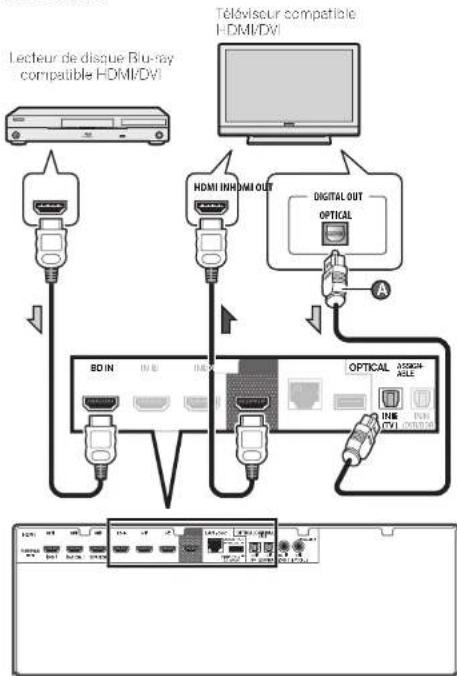

Raccordement d'un téléviseur et de lecteurs

Si votre téléviseur ne prend pas en charge la fonction HDMI de canal de retour audio, vous devrez effectuer une liaison par câble numérique optique (O) pour accoupler le son du téléviseur via le récepteur. - Si vous désirez un téléviseur qui prend en charge la fonction HDMI de canal de retour audio, le son du téléviseur est transmis au récepteur par la prise HDMI et il est inutile de raccorder un câble.

numérique optique. Dans ce cas, régalez ARC dans HDMI Setup sur ON → Réglage de l'HDMI

Remarque

• Reportez-vous aux instructions sur le CD-ROM fourni si vous pouvez raccorder un téléviseur ou un lecteur d'une autre façon que par une liaison HDMI.
• Reportez-vous aux instructions sur le CD-ROM fourni pour d'autres liaisons.

Attention

Saisissez le cordon d'alimentation par la Orise. Ne débranchez jamais la fiche en tirant sur le cordon et ne touche jamais le cordon d'alimentation lorsque vous avez les mains mouillées, car cela pourrait cause un court-circuit ou une électrocution. Ne place pas l'appareil, un meuble ou tout autre object sur le cordon d'alimentation et ne coincidence pas le cordon. Ne faibles jamais de neud sur le cordon, et ne le novez pas avec d'autres câbles. Les cordons d'alimentation doivent être placés de telle sorte que l'on ne risque pas de marcher dessus. Un cordon d'alimentation endommage peut entrainer un incende ou une électrocution. Vérifie le cordon d'alimentation de temps en temps, Si vous le trouvez abifié, demandez à VOIRE service après venle Pioneur le plus proche de le rempact.

Precaution de ventilation

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 40 cm sur le dessus, 10 cm à l'arrière et 20 cm de chaque côté).

Avertissement

Les fentes et ouvertures ou coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez cos d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un lapin d'airs ou un lit.

D3-4-2-1-7bA1F7

Avant de commencer

1 Insérez des piles dans la télécommande.

Les piles fournies avec l'appareil sont destinées à vérifier le bon fonctionnement de l'appareil et ne doivent pas durer longtemps. Nous vous conseillons d'utiliser des piles alcalines dont l'autonomie est plus longue.

2 Allumez le récepteur et voite télévisuer.

3 Sélectionnez l'entrée du téléviseur pour qu'il se connecte au récepteur. 4 Allumez le caisson de grave et augmentez le volume. AVERTISSEMENT

• Ne utilisez pas ou ne rangez pas les piles en plein soleil ou au endroit très chaud, comme dans une voiture ou près d’un appareil de chauffage. Les piles peuvent fuir, surchauffer, exploser ou prendre feu. Cela peut aussi réduire leur durée de vie et leurs performances.

ATTENTION

Pour la mise au rebut des piles/batteries usées, veillez-vous conformer aux réglementations gouvernementales ou environnementales en vigueur dans chaque pays/région.

Annulation de l'affichage de la démo

Lorsque le récepteur est hors service, l'afficheur sur le panneau avant contient diverses informations (affichage de la demo). Voulez-vous annuler l'affichage de la demo. "Annulation de l'affichage de la demo"

Le mode demo s'annule automatiquement lors de la configuration automatique ou son surround (voir ci-dessous).

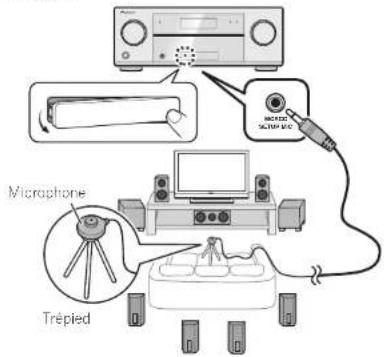

Configuration automatique du son surround (MCACC)

Lors du calibrage acoustique multicanal automatique (MCACC), le microphone de configuration fourni est utilisé pour mesurer et analyser la tonalité de test émise par les cinq enceintes. Cette configuration permet d'effectuer des mesures et réglages extrêmement précis et de créer un environnement d'écoute optimal pour chaque situation.

Important

Les mesures doivent être faites dans un environnement calme. - Positionnez le microphone sur un trépied (si vous en avez un) pour qu'il se trouve à hauteur d'oreilles en position d'écoute normale. Sinon, positionnez le microphone à hauteur d'oreille en le posant sur une table ou sur une chaise. Il ne sera pas possible d'obtenir des mesures précises s'il y a des obstacles entre les enceintes et la position d'écoute (microphone). - Pendant les mesures éloignez-vous de la position d'écoute et actionnez la télécommande de toutes les enceintes.

1. Raccordez le microphone de configuration fourni.

L'écran Full Auto MCACC apparait sur votre téléviseur.

2 Appuyez sur RECEIVER de la télécommande, puis appuyez sur la touche ENTER.

La mesure automatique commence. La mesure dure de 3 à 12 minutes.

Suivez les instructions affichées à l'écran.

Le réglage automatique est terminé lorsqu'une page Home Menu apparait.

Assurez-vous de débrancher le microphone de configuration.

Fixe le cache avant comme indiqué par l'illustration suivante.

Annulation de l'extinction automatique

Si aucune opération n'est effectuée pendant un certain temps ou aucune signal audio ou video n'est reçu, le récepteur s'est automatique. La minuterie d'extinction automatique a été réglée sur 30 minutes en usine, mais ce temps peut être changé ou l'extinction automatique peut être désactivée.

Extinction automatique

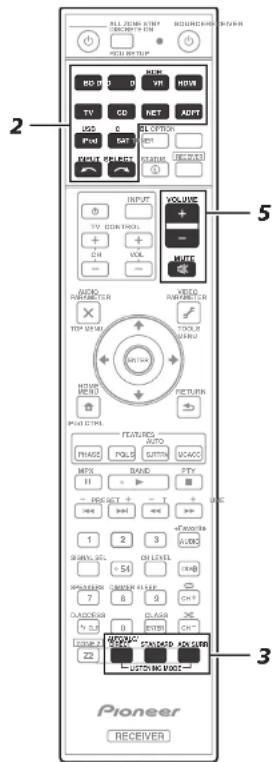

Lecture multicanaux

1 Allumez le lecteur.

Allumez le lecteur de disque Blu-ray raccordé à la prise HDMI BD IN.

2 Sélectionnez l'entrée du récepteur.

Appuyez sur BD pour sélectionner l'entrée BD

Appuyez sur AUTO/ALC/DIRECT pour sélectionner 'AUTO SURROUND'.

Appuyez aussi sur STANDARD ou ADV SURR pour la lecture multicanaux. Sélectionnez votre mode d'écoute préféré.

4 Démarrez la lecture sur le lecteur.

Démarrez la lecture sur le lecteur de disque Blu-ray.

5 Utilisez VOLUME + / - pour régler le volume.

Le son peut être coupé par la louche MUTE

Remarque

• Basculez sur l'un des appareils soulignés pour agir dessus depuis la télécommande. Pour agir sur le récepteur, appuyez d'abord sur RECEIVER, puis appuyez sur la touche appropriée.
• La télécommande du récepteur peut être utilisée pour agir non seulement sur le récepteur mais aussi sur d'autres dispositifs, comme un appareil iPod/USB, un lecteur de disque Blu-ray, un téléviseur, etc. Ex.: Lecture d'un lecteur de disque Blu-ray

• Il faut attendre environ 1 minute avant de pouvoir utiliser les fonctions NETWORK (radio Internet, etc.), iPod/USB ou ADAPTOR PORT après la mise sous tension.

Écoute de la radio

1 Appuyez sur TUNER pour sélectionner le tuner. Si nécessaire, appuyez sur BAND pour changer de bande (FM ou AM).

Appuyez sur TUNE + / - pour accorder une station.

Appuyez sur TUNE + / - et mainlence une seconde enfoncée. Le recepteur recherche la station suivant. - Si vous écoutez une station FM mais que la réception est faible, appuyez sur MPX pour selectionner FM MCNO et réglier le récepteur sur le mode de réception mono.

Sauvegarde des stations préréglées

Si vous écoutez souvent une station radio précise, il est MLS interessant d'en memoriser la fréquence pour faire l'accord rapide sur cette slation lorsqu'you souhaitez l'écouter.

1 Appuyez sur TOOLS pendant la réception du signal de la station que vous pouvez sauvegarder.

Le numéro de préréglage clignote.

2 Appuyez sur PRESET + / - pour sélectionner le numéro de préréglage souhaité, puis appuyez sur ENTER.

Le numéro de prépréréglage clignote et la station est sauvegardée.

Écouter des stations préréglées

Pour ce faire, vous devez avoir préréglé des stations.

• Appuyez sur PRESET +/- pour sélectionner la station prérégée de votre choix.

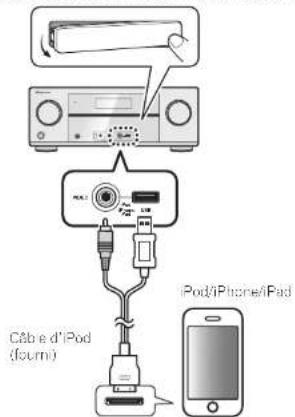

Lecture d'un ipod

Appuyez pour connecter un IPod/Phone/Pad au récepteur.

2 Appuyez sur ipod USB pour sélectionner l'entrée ipod/usb.

Lorsque les noms des dossiers et de fichiers apparaissent sur l'afficheur, vous pouvez écouter la musique enregistrée sur l'IPOD.

3 Utilisez ↑/↓ pour sélectionner une catégorie, puis appuyez sur ENTER pour naviguer dans cette catégorie.

• Pour revenir à tout moment au niveau supérieur, appuyez sur RETURN.

4 Utilisez ↑/↓ pour naviguer dans la catégorie sélectionnée (par exemple, albums).

• Utilisez / pour passer au niveau précédent/suivant.

Important

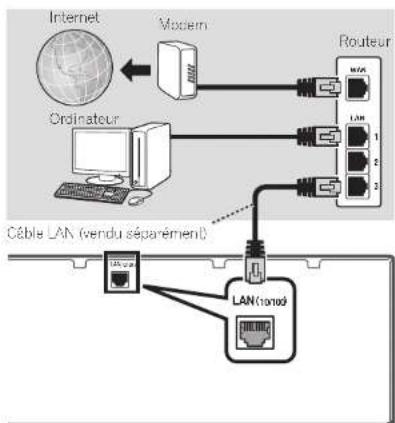

• Pour utiliser une connexion Internet à haut débit, il faut. Il faut être abonné à un fournisseur de service Internet. Pour le détail, contactez le fournisseur de service Internet le plus proche.

Pour écouter les stations radio Internet, vous devez avoir un accès haute vitesse à Internet par une large bande passante. Avec un modem de 56 K ou ISDN, vous ne pourrez pas profiter pleinement de la radio Internet.

L'accès aux contenus fournis par ces tiers exige une connexion internet haut débit et peut aussi exiger la création d'un compte et des droits de souscription. Les services de contenus de tiers peuvent être changés, suspendus ou interrompus à tout moment sans préavis, et Pioneer décline toute responsabilité quant à ces changements. Pioneer ne certifie ou garantit que les services de contenus continueront d'être fournis ou disponibles pendant une période précise et décline toute garantie explicite ou implicite de ce type.

1 Appuyez plusieurs fois de suite sur NET pour sélectionner l'entrée internet RADIO.

Il faut que les seconds au récepteur pour accéder au réseau.

Pour profiter au maximum des nombreuses fonctions de l'appareil

Installez l'AVNavigator sur votre ordinateur depuis le CD-ROM fourmi et utilisez le "Manuel interactif".

Insérez le CD-ROM dans votre ordinateur et téléchargez le manuel PDF apparaissant sur le menu pour le lire.

Fonctions

Lecture d'un dispositif USB ADAPTATEUR Bluetooth pour l'écoute de musique sans fil Lecture avec la fonction NETWORK Réglage des options audio Réglages des options video Utilisation des commandes MULTI-ZONE

Index des fonctions
