Operating Instructions | Mode d’emploi | Bedienungsanleitung

Prise péritel (INPUT 1) 1

Prise péritel (INPUT 2) 1

Prise péritel (INPUT 3) 1

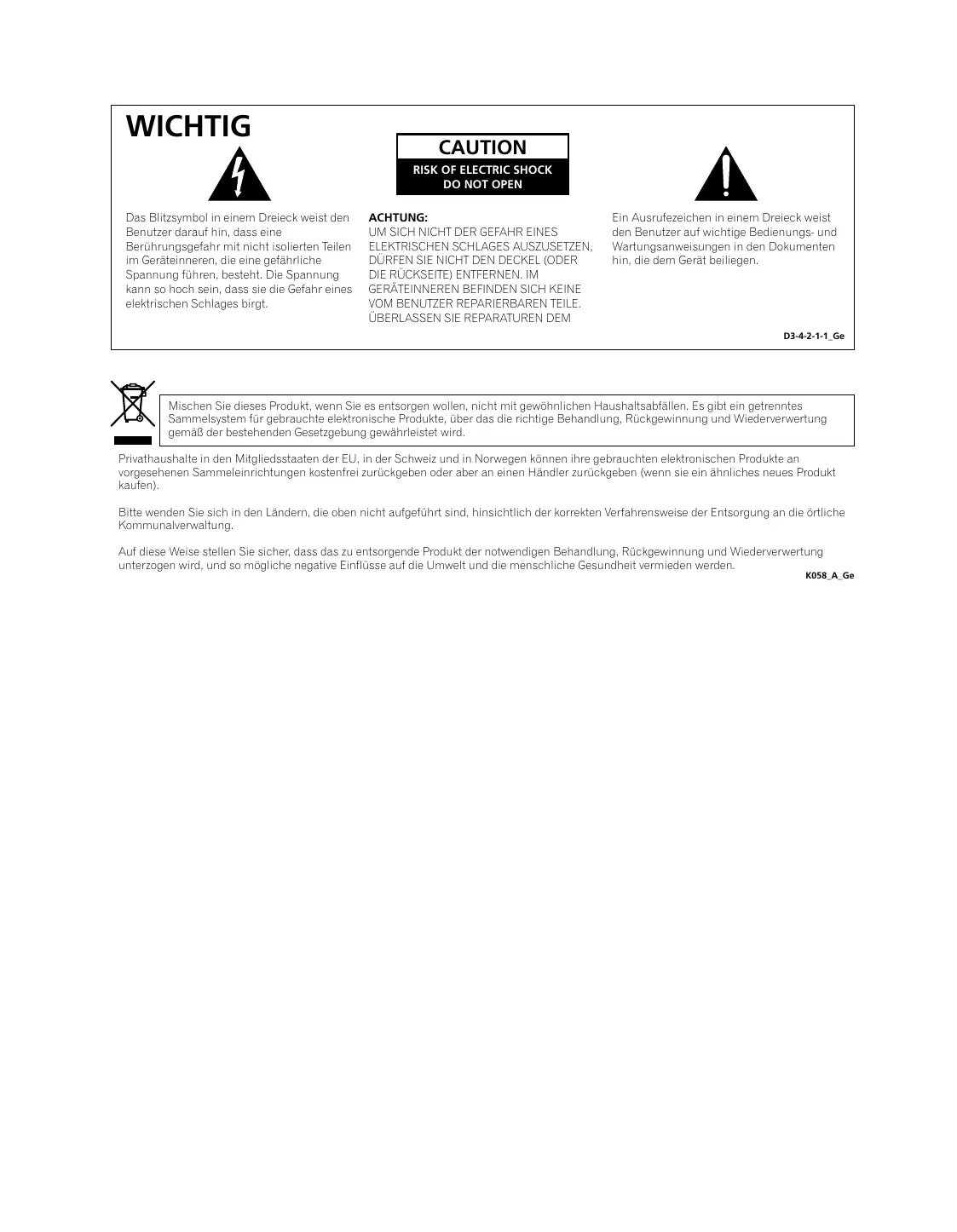

WICHTIG CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN Das Blitzsymbol in einem Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birgt.

ACHTUNG: UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE.

ÜBERLASSEN SIE REPARATUREN DEM Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen). Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden. K058_A_Ge

ACHTUNG Der -Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden. D3-4-2-2-2a_A_Ge

Die nachstehenden Symbole befinden sich auf am Gerät angebrachten Aufklebern. Sie machen den Benutzer und das Wartungspersonal auf mögliche Gefahren aufmerksam.

WARNUNG Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die zu Personenverletzungen oder Sachschäden führen kann. VORSICHT Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die schwere Personenverletzungen verursachen oder Leben kosten kann.

WARNUNG Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.

Dieses Produkt erfüllt die Niederspannungsrichtilie 2006/95/EC und die EMV-Richtinie 2004/108/EC. WARNUNG Vor dem erstmaligen Anschluss des Gerätes an das Stromnetz bitte den folgenden Hinweis sorgfältig beachten. Die Netzspannung ist je nach Land verschieden. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt. D3-4-2-1-4_A_Ge

WARNUNG Das Netzkabel dieses Gerätes ist mit einem dreipoligen (einschließlich Erdungsstift) Netzstecker ausgestattet, der ausschließlich für den Anschluss an eine (geerdete) SchukoSteckdose vorgesehen ist. Falls der Netzstecker aufgrund einer abweichenden Ausführung nicht an die Netzsteckdose angeschlossen werden kann, muss ein Elektriker mit der Installation einer vorschriftsmäßigen Netzsteckdose beauftragt werden. Beim Erdungsstift handelt es sich um eine Sicherheitsvorrichtung, die auf keinen Fall umgangen oder außer Kraft gesetzt werden darf. D3-4-2-1-6_A_Ge

Betriebsumgebung Betriebstemperatur und Betriebsluftfeuchtigkeit: 0 ºC bis 40 ºC (+32 ºF bis +104 ºF), 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden. D3-4-2-1-7c_A_Ge

VORSICHTSHINWEIS ZUR BELÜFTUNG Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten.Bezüglich minimalet platzanforderungen siehe seite 15.

WARNUNG Im Gerätegehäuse sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschließen, dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein.

Taste STANDBY/ON STANDBY: Im Bereitschaftsmodus ist die Hauptstromversorgung zum Gerät getrennt, sodass es nicht mehr voll funktionsfähig ist.

Anzeige STANDBY/ON: Im Bereitschaftsmodus leuchtet die Anzeige rot, im Einschaltmodus hingegen blau.

Vielen Dank, dass Sie sich für dieses Pioneer-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung bitte aufmerksam durch, sodass Sie mit der richtigen Bedienungsweise Ihres Modells vertraut werden. Nachdem Sie die Bedienungsanleitung gelesen haben, sollten Sie sie an einer sicheren Stelle griffbereit aufbewahren. In manchen Ländern oder Verkaufsgebieten weichen die Ausführungen von Netzstecker oder Netzsteckdose unter Umständen von den in den Abbildungen gezeigten ab. Die Anschluss- und Bedienungsverfahren des Gerätes sind jedoch gleich. Die Abbildungen in dieser Anleitung beziehen sich auf das Modell PDP-LX508D/PDP-LX5080D, sofern nicht anderweitig angegeben.

Inhalt 01 Wichtige Informationen für den Anwender . . . . . . . . . . . . . . . . . . . . . . . . 6 02 Wichtige Sicherheitshinweise . . . . . . . . 9 Beim Installieren zu beachten . . . . . . . . . . . . . . . . . . .10

08 Vorbereitung . . . . . . . . . . . . . . . . . . . . 27

Installieren des Plasma-Fernsehers. . . . . . . . . . . . . . .15 Transport des Plasma-Fernsehers . . . . . . . . . . . . . . . .15 Vermeiden eines Umkippens des Plasma-Fernsehers . . . . . . . . . . . . . . . . . . . . . . . . . .16 Grundlegende Anschlüsse . . . . . . . . . . . . . . . . . . . . . .17 Vorbereiten der Fernbedienung . . . . . . . . . . . . . . . . . .19 Wirkungsbereich der Fernbedienung . . . . . . . . . . . . .19

06 Fernsehempfang. . . . . . . . . . . . . . . . . . 20

09 Wiedergabe von DTV-Programmen . . . . 39

04 Teilebezeichnungen . . . . . . . . . . . . . . . 12 Plasma-Fernseher . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

05 Vorbereitungen . . . . . . . . . . . . . . . . . . 15

Einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Ausschalten in den Bereitschaftsmodus . . . . . . . . . .20 Kanäle ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Abrufen von Favoritenkanälen (analog). . . . . . . . . . . .21 Ändern der Lautstärke- und Toneinstellungen . . . . . .22 Umschalten des Programm-Audiokanals . . . . . . . . . .22 Verwendung der Multiscreen-Funktionen . . . . . . . . . .23 Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Überblick über das Home-Menü (HOME MENU) . . . .25 Verwendung des Home-Menüs . . . . . . . . . . . . . . . . . .26

Programmieren von Fernsehkanälen . . . . . . . . . . . . .27 Manuelles Programmieren von Analog-Fernsehkanälen . . . . . . . . . . . . . . . . . . . . . .27 Reduzieren von Bildrauschen. . . . . . . . . . . . . . . . . . . .28 Einstellen der Kindersicherung . . . . . . . . . . . . . . . . . .28 Wählen eines Decodereingangs . . . . . . . . . . . . . . . . .28 Eingeben von Fernsehkanalnamen . . . . . . . . . . . . . . .29 Sortieren von voreingestellten Fernsehkanälen . . . . .29 Einstellen der Sprache . . . . . . . . . . . . . . . . . . . . . . . . .30 AV-Wahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Grundlegende Bildeinstellungen . . . . . . . . . . . . . . . . .31 Erweiterte Bildeinstellungen. . . . . . . . . . . . . . . . . . . . .32 Vergleich der Bildeinstellungen auf dem Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Toneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Tonempfang vom Nebenbildschirm über Kopfhörer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Energiesparmodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

03 Mitgeliefertes Zubehör . . . . . . . . . . . . 11

07 Das Home-Menü. . . . . . . . . . . . . . . . . . 25

DTV-Programme betrachten. . . . . . . . . . . . . . . . . . . . .39 Neukonfigurierung der DTV-Kanaleinstellungen . . . .40 Individuelle Gestaltung kanalbezogener Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Wählen eines Digital-Audioformats . . . . . . . . . . . . . . .43 Wählen der Sprache für Ton, Untertitel und Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Verwendung von Software-Aktualisierung . . . . . . . . .43

10 Elektronische Programmführung (EPG) verwenden (nur DTV) . . . . . . . . . . . . . . 46 EPG-Anzeigeformat . . . . . . . . . . . . . . . . . . . . . . . . . . . Über EPG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TV-Programme mit EPG vorprogrammieren . . . . . . . Andere praktische EPG-Funktionen . . . . . . . . . . . . . .

11 Praktische Einstellmöglichkeiten . . . . 51 Umschalten des vertikalen Aktivierungsmodus (nur AV-Programmquelle) . . . . . . . . . . . . . . . . . . . . 51 Bildposition anpassen (nur AV-Programmquelle) . . . . . . . . . . . . . . . . . . . . 51 Automatisches Einstellen der Bildposition und -breite (nur PC-Programmquelle) . . . . . . . . . . . . . . . . . . . . 52 Manuelles Einstellen der Bildposition und Uhr (nur PC-Programmquelle) . . . . . . . . . . . . . . . . . . . . 52 Wählen eines Eingangssignaltyps . . . . . . . . . . . . . . . 52 TV-System-Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . 53 Wahl eines Spiel-Modus . . . . . . . . . . . . . . . . . . . . . . . 53 Manuelles Wählen einer Bildschirmgröße . . . . . . . . 53 Automatisches Wählen einer Bildschirmgröße . . . . 54 Erfassung von Seitenmasken . . . . . . . . . . . . . . . . . . . 54 Ändern der Helligkeit an beiden Bildschirmseiten (Seitenmaske) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Zimmerlichtsensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Blau LED-Dimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Orbiter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Videomuster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 Einschlaf-Timer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 Verwendung eines Passworts . . . . . . . . . . . . . . . . . . . 56

12 Verwendung mit anderen Geräten . . . . 58 Anschließen eines DVD-Spielers . . . . . . . . . . . . . . . . Anschließen eines Decoders. . . . . . . . . . . . . . . . . . . . Anschließen eines Videorecorders . . . . . . . . . . . . . . . Verwendung der SCART-Ausgabefunktion . . . . . . . . Schalten des SCART-Ausgangs . . . . . . . . . . . . . . . . . Anschließen einer Spielekonsole oder eines Camcorders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anschließen eines Personalcomputers . . . . . . . . . . . Anschließen eines Verstärkers/AV-Receivers . . . . . . Verwendung des HDMI-Eingangs. . . . . . . . . . . . . . . . Anschließen der Steuerkabel . . . . . . . . . . . . . . . . . . . Verwendung von i/o link.A . . . . . . . . . . . . . . . . . . . . . . Wiedergabe über eine USB-Schnittstelle (Funktion Galerie Home) . . . . . . . . . . . . . . . . . . . . . Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung. . . . . . . . . . . . . . . . .

Bildschirmschoner. . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Allgemeine Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . 45

60 61 61 62 64 65 66 69

13 Verwendung der HDMI-Steuerung . . . 74 Verwendung der HDMI-Steuerfunktionen . . . . . . . . . Durchführung der HDMI-Anschlüsse . . . . . . . . . . . . Einstellung der HDMI-Steuerung . . . . . . . . . . . . . . . . Verwendung der HDMI-Steuermenüs . . . . . . . . . . . .

14 Verwendung von Videotext . . . . . . . . 80 Verwendung der Videotext-Funktionen. . . . . . . . . . . . 80 Grundlegender Videotext-Betrieb . . . . . . . . . . . . . . . . 80

15 Zusäzliche Informationen . . . . . . . . . . 82 Fehlerdiagnose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Signalbelegung der 15-poligen Mini-D-SubSteckbuchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SCART-Anschlussbelegung . . . . . . . . . . . . . . . . . . . . Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wichtige Informationen für den Anwender

Wichtige Informationen für den Anwender Damit Sie diesen Plasma-Fernseher Pioneer PDP-LX608D/PDP-LX6080D/PDPLX508D/PDP-LX5080D auch voll genießen können, sollten Sie zunächst diese Informationen aufmerksam lesen. Der Pioneer PDP-LX608D/PDP-LX6080D/PDP-LX508D/PDP-LX5080D ist ein hochwertiger Plasma-Fernseher, der sich durch eine lange Lebensdauer und hohe Qualität auszeichnet. Die außergewöhnlich hohe Bildqualität dieses Pioneer Plasma-Fernsehers beruht auf Design und Konstruktion nach neuesten Erkenntnissen sowie fortschrittlichster Präzisionstechnik. Der Plasma-Fernseher Pioneer PureVision PDP-LX608D/PDP-LX6080D/PDPLX508D/PDP-LX5080D ist mit modernster Farbfiltertechnologie: Direktfarbfilter - ausgestattet. Durch diese Technologie konnte die Farb-/ Bildwiedergabequalität bei diesen Modellen im Vergleich zu früheren Modellen verbessert werden. Dank der neuen Technologie ist keine Glasabdeckung mehr vor dem Plasmabildschirm anzubringen. Dies ist ganz im Sinne des immer währenden Bestrebens von Pioneer, Umweltbelastung bei der Verbraucherelektronik zu reduzieren, erst während des Herstellungsprozesses und später beim Recycling. Über die Lebensspanne des Pioneer Plasma-Fernsehers PDP-LX608D/PDPLX6080D/PDP-LX508D/PDP-LX5080D nimmt seine Leuchtdichte allmählich ab, wie dies auch bei allen Bildschirmen auf Phosphorbasis (z. B. bei herkömmlichen Fernsehern mit Bildröhre) der Fall ist. Damit Sie möglichst lange eine ansprechende helle Bildwiedergabe auf Ihrem Pioneer PlasmaFernseher genießen können, sollten Sie die nachstehenden Grundregeln aufmerksam lesen und einhalten:

Grundregeln zur Benutzung Alle Bildschirme auf Phosphorbasis (einschließlich Fernseher mit herkömmlicher Bildröhre) können durch längere Wiedergabe eines unbewegten Bilds negativ beeinflusst werden. Plasma-Fernseher sind diesbezüglich keine Ausnahme. Durch eine Reihe grundlegender Vorsichtsmaßnahmen können Nachbilder und bleibende Auswirkungen auf den Bildschirm vermieden werden. Bei Einhaltung der nachstehenden Empfehlungen liefert der Plasma-Fernseher zufriedenstellende Ergebnisse auf lange Sicht: • Vermeiden Sie häufige Wiedergabe des gleichen Bildes oder von bewegten Bildern mit statischen Bereichen (z. B. feste Einblendungen im Bild oder Videospiele mit unbewegten Zonen). • Geben Sie Videotext nicht über lange Zeit wieder. • Vermeiden Sie die lange Wiedergabe der On-Screen-Einblendungen von einem Decoder, DVD-Spieler, Videorecorder oder anderen Geräten. • Lassen Sie das Bild nicht längere Zeit ununterbrochen auf Standbild oder Pause geschaltet, wenn Sie die Standbildfunktion eines Fernsehers, Videorecorders, DVD-Spielers oder anderen Gerätes verwenden. • Bilder mit nebeneinander liegenden sehr hellen und sehr dunklen Zonen sollten nicht über längere Zeit wiedergegeben werden. • Bei Wiedergabe von einer Spielekonsole wird dringend empfohlen, unter “AV-Wahl” die Einstellung “SPIELE” zu verwenden. Verwenden Sie diesen Modus jedoch nicht über längere Zeit. • Nach der Wiedergabe von einer Spielekonsole bzw. der Anzeige eines Standbildes empfiehlt es sich, in der Bildschirmeinstellung “BREITBILD” oder “VOLL” ein bewegtes Bild über mindenstens die dreifache Dauer der vorherigen Anzeige des bewegten Bildes oder Standbildes wiederzugeben. • Schalten Sie das Display nach Benutzung des PlasmaFernsehers stets auf den “Bereitschaftsmodus” (Standby).

Grundregeln zur Aufstellung Der Pioneer Plasma-Fernseher PDP-LX608D/PDP-LX6080D/PDP-LX508D/ PDP-LX5080D zeichnet sich durch eine sehr flache Bauweise aus. Aus Sicherheitsgründen sollten bei der Montage oder Aufstellung des PlasmaFernsehers geeignete Maßnahmen getroffen werden, um ein Umkippen bei Vibrationen oder unbeabsichtigter Berührung zu verhindern. Zum Aufstellen des Produkts sollten ausschließlich die von Pioneer hierfür konstruierten Teile und Zubehörteile verwendet werden. Wenn andere Teile als der Fuß oder die Halterung von Pioneer verwendet werden, kann dies Instabilität und eventuell auch Verletzungen zur Folge haben. Wenn Sie eine individuelle Installation wünschen, wenden Sie sich bitte an Ihren Händler. Im Interesse einer sachgemäßen Aufstellung sind die entsprechenden Arbeiten von qualifiziertem Fachpersonal auszuführen. Pioneer übernimmt keine Gewähr für etwaige Unfälle oder Schäden, die auf die Verwendung von Teilen oder Zubehörteilen zurückzuführen sind, die von anderen Herstellern stammen, auf die unvorschriftsmäßige Installation oder Stabilisierung, den fehlerhaften Betrieb bzw. die Umgestaltung des Geräts oder Naturkatastrophen. Zur Vermeidung von Störungen und Überhitzung dürfen die Belüftungsöffnungen an der Haupteinheit bei der Aufstellung nicht blockiert werden, damit einwandfreie Wärmeabfuhr gewährleistet ist: • Entfernen Sie das Gerät leicht von anderen Geräten, Wänden usw. Für den erforderlichen Mindestabstand um das Gerät herum siehe Seite 15. • Stellen Sie das Gerät nicht an beengten Plätzen mit schlechter Belüftung auf. • Decken Sie es nicht mit einem Tuch oder Ähnlichem ab. • Befreien Sie die seitlichen und rückseitigen Belüftungsöffnungen mit einem Staubsauger, der auf die niedrigste Saugstärke einzustellen ist, von Staubansammlungen. • Stellen Sie das Produkt nicht auf einen Teppich oder eine Decke. • Belassen Sie das Produkt nicht in umgekipptem Zustand. • Drehen Sie das Produkt nicht um. Wenn das Gerät bei nicht ausreichender Belüftung betrieben wird, kann seine Innentemperatur übermäßig ansteigen, was zu Störungen führen kann. Wenn die Umgebungs- oder Innentemperatur eine bestimmte Schwelle überschreitet, schaltet sich das Display automatisch aus, damit die elektronischen Bauteile abkühlen und gefährliche Situationen vermieden werden. Nicht vorhersehbare Störungen können verursacht werden durch: Aufstellung an einem ungeeigneten Ort, unsachgemäße Montage, Installierung, Befestigung oder Bedienung des Produkts bzw. am Produkt vorgenommene Modifikationen. Pioneer kann jedoch für derartige Störungen oder daraus entstandene Unfälle nicht zur Verantwortung gezogen werden. Hinweis Im Folgenden werden typische Effekte und Eigenschaften von MatrixDisplays auf Phosphorbasis, die als solche nicht durch beschränkte Garantien des Herstellers abgedeckt sind, aufgeführt: • Permanente Restbilder auf dem Phosphor des Panels. • Vorhandensein einer geringen Anzahl inaktiver Lichtzellen. • Vom Panel erzeugte Geräusche, beispielsweise: Ventilatormotorgeräusche und Stromkreisbrummen / Summen der Glasabdeckung

Wichtige Informationen für den Anwender

Vorsicht • Pioneer übernimmt keine Verantwortung für jegliche Schäden aufgrund falschen Gebrauchs des Produkts durch den Eigentümer oder andere Personen, Funktionsstörungen bei Gebrauch, andere produktbezogene Probleme und Gebrauch des Produkts außer in Fällen, in denen die Firma haftungspflichtig ist.

Schutzfunktion des Plasma-Fernsehers Wenn Standbilder (wie z. B. Fotos oder Computer-Bilder) längere Zeit am Bildschirm angezeigt bleiben, wird dieser etwas abgedunkelt. Hierfür ist die Schutzfunktion des Plasma-Fernsehers verantwortlich, die die Helligkeit automatisch regelt, um den Bildschirm bei Standbildanzeige zu schonen. Diese Erscheinung stellt also keine Funktionsstörung dar. Der Bildschirm wird abgedunkelt, wenn eine etwa drei Minuten lang fortwährende Standbildanzeige erkannt wird.

Plasma-Fernseher zeigen Informationen mithilfe von Pixeln an. Pioneer Plasma-Fernsehbildschirme enthalten eine sehr hohe Anzahl an Pixeln. (Über 3,1 Millionen Pixel bei einem 50-Zoll/60-Zoll-Display) Hinter allen Bildschirm-Panels von Pioneer steht eine ultrapräzise Fertigungstechnologie, und jedes einzelne Gerät wird einer strikten Qualitätskontrolle unterzogen. Es kann jedoch vorkommen, dass einige Pixel immer deaktiviert oder aktiviert sind, sodass auf dem Bildschirm dauerhaft entweder ein schwarzes oder farbiges Bildelement erscheint. Dieser Effekt ist durch die allen Plasma-Fernsehern zu Grunde liegende Technologie bedingt. Wenn bei normalem Betrachtungsabstand zwischen 2,5 Metern und 3,5 Metern und Wiedergabe eines normalen Programms (d. h. nicht einer Testkarte, eines Standbilds oder einer einfarbigen Anzeige) defekte Pixel zu sehen sind, wenden Sie sich bitte an Ihren Händler. Wenn derartige Pixel jedoch nur aus nächster Nähe oder bei einfarbigen Anzeigen festgestellt werden können, so ist dies für diese Technologie als normal anzusehen.

Bei längerem Nichtgebrauch des Produkts Durch längerzeitigen Nichtgebrauch können Funktionen des Produkts beeinträchtigt werden. Schalten Sie das Produkt gelegentlich ein, und betreiben Sie es.

Kondenswasserbildung Feuchtigkeit kann sich an der Oberfläche oder im Inneren des Produkts niederschlagen, wenn es schnell von einer kalten an eine warme Stelle gebracht wird, oder zum Beispiel an einem Wintermorgen unmittelbar nach Einschalten einer Heizung. Wenn eine derartige Kondenswasserbildung stattgefunden hat, schalten Sie das Produkt nicht ein, sondern warten Sie, bis die Feuchtigkeit verdunstet ist. Gebrauch des Produkts unter Feuchtigkeitsniederschlag kann zu Funktionsstörungen führen.

Reinigen der Bildschirmoberfläche und der glänzenden Fläche des vorderen Gehäuses Wischen Sie die Bildschirmoberfläche bzw. die glänzende Fläche des vorderen Gehäuses zur Reinigung vorsichtig mit einem trockenen, weichen Tuch ab. Sie können hierzu das mitgelieferte Reinigungstuch oder ein ähnliches Tuch (z. B. ein Baumwoll- oder Flanelltuch) verwenden. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie den Bildschirm stark abreiben, können Kratzer verursacht werden. Wenn Sie den Bildschirm mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionsstörungen verursacht werden.

Reinigen des Gehäuses

Aufgrund seiner Bauweise gibt der Plasma-Fernseher Infrarotstrahlen ab. Je nach Gebrauch des Plasma-Fernsehers können Fernbedienungen von in der Nähe befindlichen Geräten und drahtlose Kopfhörer, die mit Infrarotstrahlen arbeiten, gestört werden. In einem solchen Fall ändern Sie den Aufstellort, sodass entsprechende Sensoren nicht beeinträchtigt werden.

Wischen Sie das Gehäuse dieses Produkts zur Reinigung vorsichtig mit einem sauberen, weichen Tuch (z. B. mit einem Baumwoll- oder Flanelltuch) ab. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie das Gehäuse stark abreiben, können Kratzer verursacht werden. Das Gehäuse dieses Produkts besteht hauptsächlich aus Kunststoff. Verwenden Sie zur Reinigung des Gehäuses keine Chemikalien wie Benzin oder Verdünner. Derartige Chemikalien können das Finish beeinträchtigen und zu einer Ablösung der Beschichtung führen. Setzen Sie das Produkt keinen flüchtigen Mitteln, wie z. B. Pestiziden, aus. Lassen Sie das Produkt nicht längere Zeit mit Gummi- oder Kunststoffobjekten in Berührung. Der im Kunststoff enthaltene Weichmacher kann das Finish angreifen und zu einer Ablösung der Beschichtung führen. Wenn Sie das Gehäuse mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionsstörungen verursacht werden.

Griffe an der Rückseite des Plasma-Fernsehers

Obwohl dieses Produkt alle zutreffenden Normen erfüllt, kann es in begrenztem Maße Funkstörungen verursachen. MW-Radios, PCs und Videorecorder, die sich in unmittelbarer Nähe dieses Produkts befinden, könnten gestört werden. In diesem Fall vergrößern Sie den Abstand zwischen diesem Produkt und betroffenen Geräten entsprechend.

Nehmen Sie die Griffe an der Rückseite des Plasma-Fernsehers nicht ab. Tragen Sie den Plasma-Fernseher an den rückseitigen Griffen, und lassen Sie sich hierbei von einem Helfer unterstützen. Halten Sie den PlasmaFernseher beim Bewegen unbedingt an beiden Griffen. Weder zur Installation, noch beim Tragen, noch zu einem anderen Anlass darf das Gerät an den Griffen aufgehängt werden. Setzen Sie die Griffe nicht als Kippschutzvorrichtungen ein.

Antriebsgeräusch des Plasma-Fernsehers Der Bildschirm des Plasma-Fernsehers besteht aus extrem feinen Pixeln, die den empfangenen Videosignalen entsprechend Licht ausstrahlen. Hierbei können Summgeräusche oder Stromkreisbrummen vom PlasmaFernseher wahrgenommen werden.

Befestigen Sie keine Gegenstände wie z. B. Etiketten oder Klebeband am Produkt Hierdurch könnte das Gehäuse verfärbt oder verkratzt werden.

Informationen zu Pixeldefekten

Ventilatormotorgeräusche Beachten Sie bitte auch, dass die Drehzahl des Kühlventilatormotors bei zunehmender Umgebungstemperatur des Plasma-Fernsehers steigt. In diesem Fall kann der Ventilatormotor hörbar werden.

Bei längerem Gebrauch des Produkts Die Energiesparfunktion kann den Wirkungsgrad des Bildschirms über lange Zeit erhalten. Wir empfehlen die Einstellung der Energiesparfunktion auf “Modus 1”, um den Wirkungsgrad des Bildschirms über lange Zeit zu erhalten.

Wichtige Informationen für den Anwender

Einbrenner und Nachbilder Wenn dasselbe Bild, zum Beispiel ein Standbild, über längere Zeit angezeigt wird, können Nachbilder entstehen. Dies kann in den folgenden beiden Fällen auftreten.

Nachbild wegen elektrischer Restladung Wenn Bildmuster mit sehr hoher Spitzenluminanz länger als eine Minute angezeigt werden, können Nachbilder wegen elektrischer Restladung verursacht werden. Die Nachbilder lösen sich auf, wenn bewegte Bilder wiedergegeben werden. Die Zeitdauer bis zur Auflösung der Nachbilder hängt von der Luminanz der ehemaligen Standbilder und deren Anzeigedauer ab.

Nachbild durch Einbrennen Vermeiden Sie die Wiedergabe desselben Bildes auf dem PlasmaFernseher über längere Zeit. Wenn dasselbe Bild fortwährend für eine lange Zeit, oder auch für eine kürzere Zeit, jedoch über mehrere Tage hinweg, angezeigt wird, kann es am Plasmabildschirm einbrennen und ein permanentes Nachbild hinterlassen. Derartige Nachbilder fallen zwar nicht so stark auf, wenn bewegte Bilder wiedergegeben werden, sie lösen sich jedoch nicht mehr vollständig auf. Hinweis • Wird ein Standbild, wie z. B. ein Programm-Menü, 5 Minuten bis 10 Minuten lang angezeigt, so wird es automatisch abgestellt, um Einbrennen zu verhindern. • Zur Vorbeugung gegen Einbrennen wird die Anzeigeposition automatisch etwas verändert, wenn Sie sich etwas auf dem PlasmaFernseher ansehen (siehe Orbiter auf Seite 55).

Vermeiden einer Beschädigung des Bildschirms durch Einbrennen • Wir empfehlen die Wiedergabe der Bilder im Breitbildmodus, außer wenn eine derartige Wiedergabe gegen die Urheberrechte verstoßen würde (siehe Seite 53). • Stellen Sie die Seitenmasken-Erfassungsfunktion auf “Ein”. Die Bilder mit hoher Auflösung im Bildseitenverhältnis 16:9, die Seitenmasken enthalten, werden erfasst, und die Seitenmasken werden automatisch hinzugefügt, oder das Bild wird im Breitbildmodus wiedergegeben, wodurch effizientere Gegenmaßnahmen gegen Einbrennen getroffen werden (siehe Erfassung von Seitenmasken auf Seite 54).

Wichtige Sicherheitshinweise

Wichtige Sicherheitshinweise

10. Belüftung - Das Gehäuse weist Belüftungsöffnungen wie Schlitze usw. auf. Diese Öffnungen dürfen nicht abgedeckt oder blockiert werden, da ungenügende Belüftung einen Wärmestau und/oder eine Verkürzung der Produktlebensdauer verursachen kann. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlagen auf, die die Belüftungsöffnungen blockieren könnten. Das Gerät ist nicht für den Einbau bestimmt. Es darf daher nicht an beengten Plätzen wie in Bücherschränken oder Regalen aufgestellt werden, solange keine ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist. 11. Spannungsversorgung - Die verwendete Spannungsversorgung muss den Angaben auf dem Typenschild entsprechen. Bitte erkundigen Sie sich bei Ihrem Händler oder beim E-Werk, wenn Sie nicht sicher sind, ob Ihr Haushaltsnetz für das Produkt geeignet ist.

12. Netzkabel-Schutz - Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Gegenstände darauf abgestellt werden. Kontrollieren Sie die Kabel insbesondere an den Steckern und am Produkt. 13. Der Plasma-Fernseher enthält Glasteile. Er kann brechen, wenn er fallen gelassen oder Druck darauf ausgeübt wird. Achten Sie darauf, sich nicht an Scherben oder Splittern zu verletzen, wenn der Plasma-Fernseher zerbricht. 14. Überlastung - Netzsteckdosen und Verlängerungskabel dürfen nicht überlastet werden. Bei Überlastung besteht Brand- und Stromschlaggefahr. 15. Eindringen von Objekten und Flüssigkeiten - Es dürfen auf keinen Fall irgendwelche Objekte durch die Gehäuseöffnungen in das Produkt geschoben werden. Im Produkt liegen hohe Spannungen vor. Durch Einschieben von Objekten besteht Stromschlaggefahr und/oder die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde dürfen auch keine Flüssigkeiten auf dem Produkt verschüttet werden. 16. Wartung - Versuchen Sie nicht, das Produkt selbst zu warten. Durch Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefährdungen aus. Lassen Sie jegliche Wartung von qualifiziertem Service-Personal ausführen. 17. Reparaturen - In den folgenden Situationen ziehen Sie sofort den Netzstecker, und lassen Sie das Produkt von qualifiziertem ServicePersonal reparieren. a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit auf dem Produkt verschüttet wurde oder Fremdkörper eingedrungen sind. c. Wenn das Produkt Regen oder Wasser ausgesetzt war. d. Wenn das Produkt nicht wie in der Bedienungsanleitung beschrieben funktioniert. Nehmen Sie nur die in der Bedienungsanleitung beschriebenen Einstellungen vor. Unsachgemäße, nicht dokumentierte Einstellungen können Schäden verursachen und machen häufig umfangreiche Einstellarbeiten durch einen qualifizierten Service-Techniker erforderlich. e. Wenn das Produkt fallen gelassen oder beschädigt wurde. f. Wenn das Produkt einen anormalen Zustand anzeigt. Jede anormale Erscheinung bedeutet, dass Kundendienst erforderlich ist. 18. Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Bei Verwendung unzulässiger Teile bestehen Brand-, Stromschlag- und/oder andere Gefahren. 19. Sicherheitsprüfung - Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist. 20. Wand- und Deckenmontage - Bei Wand- oder Deckenmontage ist sicherzustellen, dass diese nach der vom Hersteller empfohlenen Methode durchgeführt wird. 21. Wärmequellen - Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verstärkern) auf, die Hitze abstrahlen. 22. Ziehen Sie vor der Installation der Lautsprecher den Netzstecker. 23. Der Plasma-Fernseher darf keinen starken Erschütterungen oder Stößen ausgesetzt werden. Der Bildschirm kann sonst brechen, wodurch ein Brand oder Personenverletzungen verursacht werden können. 24. Setzen Sie den Plasma-Fernseher nicht längere Zeit direkter Sonnenbestrahlung aus. Die optischen Eigenschaften der vorderen Schutzabdeckung ändern sich sonst, wodurch Verfärbungen und Verzerrungen verursacht werden. 25. Der Plasma-Fernseher wiegt etwa 55,5 kg beim Modell PDP-LX608D/PDPLX6080D und etwa 38,3 kg beim Modell PDP-LX508D/PDP-LX5080D. Da das Produkt nur eine geringe Tiefe aufweist und instabil ist, sollten Sie zum Tragen mindestens einen Helfer bemühen und es an den Griffen halten.

Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personenverletzungen und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Bei der technischen Entwicklung und Herstellung dieses Produkts stand die Sicherheit an erster Stelle. Dennoch besteht bei unsachgemäßer Handhabung u. U. Stromschlag- und Brandgefahr. Um mögliche Gefahren abzuwenden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse sicheren Betriebs und einer langen Produktlebensdauer zunächst die nachstehenden Hinweise sorgfältig durch. 1. Anweisungen lesen - Bedienen Sie das Produkt erst, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben. 2. Handbuch gut aufbewahren - Sie sollten diese Anleitung mit den Sicherheits- und Bedienungshinweisen so aufbewahren, dass Sie im Bedarfsfall jederzeit darauf zurückgreifen können. 3. Warnungen beachten - Alle Warnungen auf dem Gerät und in der Anleitung sind streng zu beachten. 4. Anweisungen befolgen - Alle Anweisungen zur Bedienung müssen eingehalten werden. 5. Reinigung - Ziehen Sie vor dem Reinigen den Netzstecker. Zum Reinigen des Produkts verwenden Sie das mitgelieferte Reinigungstuch oder ein anderes weiches Tuch (z. B. ein Baumwoll- oder Flanelltuch). Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays. 6. Zusatzgeräte - Verwenden Sie ausschließlich die vom Hersteller empfohlenen Zusatzgeräte. Bei Verwendung anderer Zusatzgeräte besteht eventuell Unfallgefahr. 7. Wasser und Feuchtigkeit - Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie z. B. neben einer Badewanne, einem Waschbecken, einer Spüle oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller. 8. Sicherer Stand - Stellen Sie das Produkt nicht auf instabilen Wagen, Gestellen, Stativen oder Tischen auf. Bei instabiler Aufstellung kann das Gerät umkippen, wodurch ernsthafte Personenverletzungen sowie Geräteschäden verursacht werden können. Verwenden Sie nur vom Hersteller empfohlene oder mitgelieferte Wagen, Gestelle, Stative, Halterungen oder Tische. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwenden Sie ausschließlich vom Hersteller empfohlene Befestigungsteile. 9. Beim Transportieren des Produkts auf einem Wagen ist äußerste Vorsicht angebracht. Bei plötzlichem Halten, übermäßiger Kraftanwendung und auf unebenem Boden kann das Gerät vom Wagen kippen.

Wichtige Sicherheitshinweise

Beim Installieren zu beachten

Beachten Sie beim Installieren jedes Artikels, wie z. B. des optionalen Fußes, bitte die folgenden Punkte.

Bei Gebrauch des optionalen Fußes, von Halterungen oder ähnlichen Gegenständen • Lassen Sie die Installation von Ihrem Händler durchführen. • Achten Sie darauf, dass zur Installation die mitgelieferten Schrauben verwendet werden. • Einzelheiten entnehmen Sie bitte der dem optionalen Fuß (oder ähnlichem Artikel) beiliegenden Gebrauchsanweisung.

Bei Gebrauch anderer Vorrichtungen • Setzen Sie sich mit Ihrem Händler in Verbindung. • Die folgenden Befestigungsöffnungen können zur Installation verwendet werden:

Rückansicht (PDP-LX608D/PDP-LX6080D)

Befestigungsöffnungen

• Verwenden Sie unbedingt vier oder mehr Befestigungsöffnungen, die symmetrisch zur vertikalen und horizontalen Mittellinie liegen. • Verwenden Sie M8-Schrauben, die in einer Tiefe von 12 bis 18 mm in der Montagefläche des Plasma-Fernsehers befestigt werden können. Siehe die unten angeführte Seitenansicht. • Achten Sie darauf, die Belüftungsöffnung an der Rückseite des Plasma-Fernsehers nicht zu blockieren. • Installieren Sie den Plasma-Fernseher unbedingt auf einer ebenen Unterlage, da er Glasteile enthält. • Andere Schraubenöffnungen als die in den linksstehenden Abbildungen sind nur für bestimmte Produkte zu verwenden. Benutzen Sie diese keinesfalls zur Montage nicht spezifizierter Produkte. • Von einer Montage/Demontage des Plasma-Fernsehers am/ vom Fuß, sofern Lautsprecher angebracht sind, ist abzusehen. Hinweis • Es wird mit Nachdruck empfohlen, Original- PioneerMontagezubehör zu verwenden. • Pioneer übernimmt keine Verantwortung für Personenverletzungen und Produktschäden, die sich auf den Gebrauch von anderen Befestigungsteilen als den optionalen Pioneer-Produkten zurückführen lassen.

Befestigungsöffnungen

Montagefläche Mounting surface Mounting bracket Befestigungshalterung (oder entsprechend) (or equivalent)

Plasma-Fernseher Plasma television Mittellinie M8 screw M8-Schraube

(PDP-LX508D/PDP-LX5080D)

Befestigungsöffnungen

Befestigungsöffnungen Mittellinie

Mitgeliefertes Zubehör

Mitgeliefertes Zubehör Stellen Sie sicher, dass das folgende Zubehör in der Verpackung enthalten ist.

Anschlussstiftpositionsblatt (für die Montage des plasma-fernsehers an der Wand) (nur für das Modell PDP-LX608D/PDP-LX6080D) Fernbedienung Garantiekarte

Mignonzelle (AA) x 2 (für die Fernbedienung)

Bedienungsanleitung x 2

Kabelbindung (für den Ferritkern)

Schnellverschlussklemme x 3

Netzkabel Nur das für Ihr Land bzw. Gebiet geeignete Netzkabel ist mitgeliefert.

Kugelband x 3 Für Europa, außer Großbritannien und Irland

Reinigungstuch Für Großbritannien und Irland

Teilebezeichnungen Plasma-Fernseher (Vorderseite) Seitlich

PDP-LX608D/PDP-LX6080D Seitlich

PDP-LX508D/PDP-LX5080D

1 1 5 6 Von der Unterseite des Displays gesehen Von der Vorderseite des Displays gesehen

Die Buchsen an den Seitenverkleidungen sind den Modellen PDP-LX608D/ PDP-LX6080D und PDP-LX508D/PDP-LX5080D gemeinsam. 1

Taste  (Diese Taste befindet sich unten an der Seitenverkleidung des Plasma-Fernsehers beim Modell PDPLX608D/PDP-LX6080D und unten an der Rückverkleidung beim Modell PDP-LX508D/PDP-LX5080D. (Siehe 1 auf Seite 13.) Falls die Taste ausgeschaltet ist, schaltet sich das Gerät nicht ein, selbst wenn Sie die Taste  oder 0 bis 9 auf der Fernbedienung bzw. die Taste STANDBY/ON am PlasmaFernseher drücken. Um die Stromversorgung einzuschalten, drücken Sie . (Beim Modell PDP-LX608D/PDP-LX6080D können Sie auch  nach oben schieben)). Anzeige POWER ON Anzeige STANDBY

Anzeige TIMER • Die Anzeige TIMER leuchtet, wenn ein oder mehrere DTVProgramme für die Wiedergabe oder Aufnahme programmiert sind. (Siehe Seiten 47 bis 49.) 5 Zimmerlichtsensor 6 Fernbedienungssensor 7 Taste STANDBY/ON 8 Taste INPUT 9 Tasten VOLUME +/10 Tasten CHANNEL +/11 USB-Port 12 Ausgang PHONES 13 Anschluss INPUT 5 (S-VIDEO) 14 Anschluss INPUT 5 (VIDEO) 15 Anschluss INPUT 5 (AUDIO)

Plasma-Fernseher (Rückseite)

* Die genaue Position der Anschlüsse entnehmen Sie dem Anschlusspositionsblatt, das sich neben dem Anschlussfach befindet.

Die Buchsen auf der Rückseite sind den Modellen PDP-LX608D/PDP-LX6080D und PDP-LX508D/PDP-LX5080D gemeinsam.

Taste  Anschluss AC IN (Netzeingang) RS-232C-Anschluss (bei Werksvoreinstellung verwendet) Anschluss CONTROL OUT (unterstützt SR+) Anschluss INPUT 1 (HDMI) Anschluss INPUT 3 (HDMI) Anschluss INPUT 4 (HDMI) Anschluss PC INPUT (Analog RGB) COMMON INTERFACE-Schacht • Für ein CA-Modul mit Smart-Card 10 Antenneneingang ANT • Die Stromversorgung kann über diesen Anschluss erfolgen.

11 12 13 14 15 16 17 18 19 20

Anschluss INPUT 1 (SCART) Anschluss INPUT 2 (SCART) Anschluss INPUT 3 (SCART) Anschluss INPUT 2 (Audio) Anschluss INPUT 2 (COMPONENT VIDEO: Y, PB, PR) Anschlüsse AUDIO OUT Ausgang SUBWOOFER Anschluss PC INPUT (Audio) Anschluss DIGITAL OUT (OPTICAL) Anschlüsse SPEAKERS (rechts/links)

Fernbedienung In diesem Abschnitt werden die Funktionen der Tasten beschrieben, die zur Verfügung stehen, nachdem der TV-Modus mit der Taste SELECT gewählt worden ist. Hinweise zu den Tasten für die Steuerung von anderen Geräten finden Sie unter Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung beginnend auf Seite 69.

c: Schaltet den Bildschirmmodus zwischen Doppelbildschirm, Bild-in-Bild und Einzelbildschirm um.

P+/P-: TV/Extern-Eingangsmodus: Wählt einen Kanal.

TV/DTV: Zum Umschalten zwischen dem TV- und DTV-

w/x: Videotext-Modus: Wählt eine Seite. Eingangsmodus.

SELECT: Schaltet die Moduswahl zwischen TV, STB, DVD/DVR und VCR um, sodass andere angeschlossene Komponenten mithilfe der mitgelieferten Fernbedienung gesteuert werden können.

10 TV, STB, DVD/DVR, VCR: Diese Anzeigen geben die 1

momentane Wahl und den Status bei der Steuerung anderer angeschlossener Komponenten mit der mitgelieferten Fernbedienung an.

11 RETURN: Zum Zurückkehren auf das vorherige Menü. 12 ///: Zum Wählen des gewünschten Punktes im Einstellungsbildschirm.

ENTER: Führt eine Instruktion aus.

13 EXIT: Schaltet direkt auf den normalen Bildschirm zurück. 14 Farbentasten (ROT/GRÜN/GELB/BLAU): Videotext-Modus: Wählt eine Seite.

[: Zum Springen zur Videotext-Untertitelseite. Schaltet die Untertitel im DTV-Eingabemodus in Abhängigkeit von der ausgestrahlten Sendung ein und aus.

k: Zeigt verdeckte Zeichen an. HDMI CONTROL: Zeigt das HDMI-Steuermenü an. g: Zum Einstellen des Ton-Multiplexmodus. p y INFO: Zeigt die Kanaldaten an. Zeigt die Bannerdaten im DTV-Eingangsmodus an.

: Zum Umplatzieren des Minibilds im Bild-in-Bild-Modus. : Zum Umschalten zwischen den Bildschirmen im Doppelbildschirm- oder Bild-in-Bild-Modus.

i +/i –: Stellt die Lautstärke ein.

e: Schaltet den Ton stumm. HOME MENU: Zeigt den HOME MENU-Bildschirm an. EPG: Zeigt den elektronischen Programmführer (EPG) im DTV-Eingangsmodus an.

26 m: Wählt den Videotext-Modus (ganz TV-Bild, ganz TEXTBild, TV/TEXT-Bild).

27 l: Zeigt für das CEEFAX/FLOF-Format eine Indexseite an. Für das TOP-Format wird die TOP-Übersicht angezeigt.

: Schaltet den Plasma-Fernseher ein oder in den Standby-

INPUT: Wählt die Eingangsquelle für den Plasma-Fernseher.

Modus. (“EINGANG 1”, “EINGANG 2”, “EINGANG 3”, “EINGANG 4”)

0 bis 9: TV/Extern-Eingangsmodus: Wählt einen Kanal. Videotext-Modus: Wählt eine Seite. Schaltet das Gerät ein, wenn die Anzeige STANDBY rot aufleuchtet.

PC: Wählt den PC-Anschluss als Eingangsquelle. INPUT 5: Wählt EINGANG 5 als Eingangsquelle des PlasmaFernsehers.

28 f: Wählt die Bildschirmgröße. 29 d: TV/Extern-Eingangsmodus: Zum Einfrieren eines Vollbilds aus einem bewegten Bild. Erneut drücken, um die Funktion wieder aufzuheben.

: Videotext-Modus: Stoppt die Aktualisierung von VideotextSeiten. Erneut drücken, um den Haltemodus aufzuheben. Hinweis • Bei Benutzung der Fernbedienung ist diese auf den PlasmaFernseher zu richten.

Vorbereitungen Installieren des Plasma-Fernsehers

Transport des Plasma-Fernsehers Zur Installation auf einem Regal o. Ä. halten Sie den PlasmaFernseher wie unten gezeigt. Der Plasma-Fernseher ist schwer. Tragen Sie ihn daher niemals alleine.

(für PDP-LX608D/PDP-LX6080D)

Positionierung • Vermeiden Sie direkte Sonnenbestrahlung. Achten Sie auf ausreichende Belüftung.

(für PDP-LX508D/PDP-LX5080D)

Vorsicht • Wenn über dem Plasma-Fernseher kein ausreichender Freiraum besteht, erhält dieser zu wenig Belüftung und funktioniert nicht richtig. • Pioneer übernimmt keine Gewähr für etwaige Unfälle oder Schäden, die auf die unvorschriftsmäßige Installation oder Stabilisierung, den fehlerhaften Betrieb bzw. den Umgestaltung des Geräts oder Naturkatastrophen zurückzuführen sind. Hinweis • Beim Installieren oben und hinten genügend freien Raum lassen, damit ausreichende Belüftung der Geräterückseite gewährleistet ist. • Installieren Sie den Plasma-Fernseher unbedingt auf einer ebenen, stabilen Unterlage. Hinweis

Gebrauch des optionalen Pioneer-Fußes Näheres zur Montage finden Sie in der dem Fuß beiliegenden Anleitung.

Gebrauch der optionalen Pioneer-Lautsprecher

• Stützen Sie das Gewicht des Plasma-Fernsehers nicht am Lautsprecher ab. • Halten Sie den Plasma-Fernseher nicht an den LautsprecherMontageanschlüssen fest.

Näheres zur Montage finden Sie in der den Lautsprechern beiliegenden Anleitung.

Vermeiden eines Umkippens des Plasma-Fernsehers Vergewissern Sie sich nach Montage des Fußes, dass der PlasmaFernseher nicht umkippen kann und sowohl an der Wand als auch auf dem Regal stabilisiert ist.

Stabilisieren auf einem Tisch oder Regal Stabilisieren Sie den Plasma-Fernseher, wie in der Abbildung gezeigt, mithilfe der mit dem optionalen Fuß mitgelieferten Plastikbänder und Schrauben. Schrauben (M4 x 10 mm)

Hinweis • Zur Stabilisierung des Plasma-Fernsehers auf einem Tisch oder Regal sind im Fachhandel erhältliche Schrauben mit einem Nenndurchmesser von 4 mm und einer Mindestlänge von mindestens 20 mm zu verwenden.

Holzschraube (im Fachhandel erhältlich, 4 mm x 20 mm min.)

(PDP-LX608D/PDP-LX6080D) Schrauben

Bohren Sie ein Loch in der Mitte der Tischplatten-Rückseite, bevor Sie eine Holzschraube verwenden. Führen Sie diese Arbeit an beiden Seiten auf die gleiche Weise durch.

Gebrauch einer Wand zur Stabilisierung 1 Bringen Sie die Bolzen (Haken) zur Verhinderung des Herunterfallens am Plasma-Fernseher an.

Holzschraube (im Fachhandel erhältlich, 4 mm x 20 mm min.)

12 mm bis 18 mm 1. Haken

Bohren Sie ein Loch in der Mitte der Tischplatten-Rückseite, bevor Sie eine Holzschraube verwenden. Führen Sie diese Arbeit an beiden Seiten auf die gleiche Weise durch.

Schrauben (M4 x 10 mm)

2 Verwenden Sie starke Schnüre, um das Gerät auf geeignete Weise sicher an einer Wand, Säule oder einem anderen festen Bauelement zu stabilisieren. Führen Sie diese Arbeit an beiden Seiten auf die gleiche Weise durch. Verwenden Sie handelsübliche Haken, Schnüre und Befestigungsteile. Empfohlener Haken: Nenndurchmesser 8 mm, Länge 12 mm bis 18 mm

2. Kabel Befestigungsteil

Grundlegende Anschlüsse Antennenanschluss Für die Anzeige eines klaren Bilds empfiehlt sich der Anschluss einer Außenantenne. Nachstehend finden Sie eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlüsse.

• Schließen Sie ein 75-Ohm-Koaxialkabel (im Fachhandel erhältlich) an die ANT-Buchse an. • Wenn die Einstellung “Spannungsversorgung” aktiviert ist, verwenden Sie eine Zimmerantenne mit Signalverstärker (5 V, 30 mA).

Antennenkabel (im Fachhandel erhältlich)

Falls Ihre Außenantenne mit einem 75-Ohm-Koaxialkabel mit standardmäßigem DIN45325-Stecker (IEC169-2) ausgestattet ist, schließen Sie diesen an die Antenneneingangsbuchse an der Rückseite des Plasma-Fernsehers an. Hinweis • Bei inkorrektem Antennenanschluss kann es zu einer Beeinträchtigung der Empfangsqualität kommen. Wenn Bildstörungen auftreten, prüfen Sie zunächst, ob die Antenne richtig angeschlossen ist.

• Der zu verwendende Tisch oder das zu verwendende Regal muss ausreichende Festigkeit zum Tragen des Plasma-Fernsehers haben. Wenn dies nicht der Fall ist, können Personenverletzungen oder Geräteschäden verursacht werden. • Bei der Installation des Plasma-Fernsehers sind entsprechende Vorkehrungen zu treffen, sodass er in Extremfällen, wie z. B. Erdbeben oder Unfällen, nicht herunterfallen oder umkippen kann. • Wenn derartige Vorkehrungen unterlassen werden, könnte der Plasma-Fernseher herunterfallen und Verletzungen verursachen. • Die Wahl der Sicherungsmittel gegen Umkippen des PlasmaFernsehers, wie z. B. Schrauben, Haken, Ketten usw., hängt von der Beschaffenheit und Dicke der Montagefläche ab. • Bevor Sie sich für eine Sicherungsmethode und die entsprechenden Befestigungsteile entscheiden, sollten Sie zunächst die Dicke und Beschaffenheit der Montagefläche untersuchen. Wenn Sie Zweifel haben, sollten Sie den Rat eines Fachmanns einholen.

Verlegen von Kabeln Wenn der Lautsprecher unter dem Plasma-Fernsehbildschirm installiert wird (PDP-LX508D/PDP-LX5080D): Rückansicht

Vorsicht • Wenn die Einstellung “Spannungsversorgung” eingestellt ist, schließen Sie die Antenne direkt an die ANT-Eingangsbuchse auf der Rückseite des Plasma-Fernsehers an. Beim Anschließen von anderen Geräten zwischen der Antenne und dem Plasma-Fernseher kann es zu einer Beschädigung des Geräts kommen. Rückansicht

Kugelband Hinweis • Verwenden Sie die mitgelieferten Kugelbänder nach Bedarf. • Zur ordentlichen Verlegung bündeln Sie die Lautsprecherkabel so, dass sie keinem Druck oder Zug ausgesetzt sind.

Standard-DIN45325-Stecker (IEC169-2) 75-Ohm-Koaxialkabel (rund) (im Fachhandel erhältlich)

Anbringen der Schnellverschlussklemmen an der Haupteinheit Zum Verlegen der Verbindungskabel können Sie die Schnellverschlussklemmen bedarfsgemäß verwenden. Die Abbildungen unten zeigen die Lage der Öffnungen an der Rückseite des Plasma-Fernsehers.

Anbringen des Ferritkerns Bringen Sie den zusätzlichen Ferritkorn am Ende des Netzkabels an, wie in der Begleitabbildung gezeigt. Verwenden Sie den mitgelieferten Kabelbinder, um den Ferritkern gegen Verrutschen am Tisch zu sichern. Falls Sie dies nicht tun, entspricht der Plasma-Fernseher nicht den erforderlichen CE-Normen.

(PDP-LX608D/PDP-LX6080D)

Anbringen und Abnehmen der Schnellverschlussklemmen

Setzen Sie zum Arretieren der Klemme [1] in eine geeignete Öffnung an der Rückseite des Plasma-Fernsehers ein, und bringen Sie [2] in der Rückseite von [1] zum Einschnappen.

Anschließen des Netzkabels Rückansicht

• Schnellverschlussklemmen lassen sich nicht wieder ohne weiteres lösen, nachdem sie einmal angebracht worden sind. Bringen Sie sie daher bedachtsam an. • Drehen Sie die Klemme mit einer Zange um 90º, und ziehen Sie sie nach außen. Die Klemme kann im Laufe der Zeit altern und beschädigt werden, wenn sie abgenommen wird. • Achten Sie darauf, dass Verbindungskabel keinerlei Belastung ausgesetzt werden. Hinweis

Europa, außer Großbritannien und Irland

• Verwenden Sie die Schnellverschlussklemmen nach Bedarf. Großbritannien und Irland

Hinweis • Ziehen Sie das Netzkabel aus der Steckdose, wenn der PlasmaFernseher voraussichtlich längere Zeit nicht benutzt wird. • Stecken Sie den Netzstecker erst in die Steckdose ein, nachdem alle Komponenten angeschlossen wurden.

Vorbereiten der Fernbedienung Einlegen der Batterien 1

Öffnen Sie den Batteriefachdeckel.

Wirkungsbereich der Fernbedienung Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor unten rechts an der Vorderseite des Plasma-Fernsehers zu richten. Der Abstand der Fernbedienungseinheit vom Fernbedienungssensor sollte 7 m nicht überschreiten, und ihr Winkel zum Sensor sollte nach rechts, links, oben und unten innerhalb von 30 Grad liegen.

2 Legen Sie die beiden mitgelieferten Mignonzellen (AA) ein. Setzen Sie hierzu jeweils das negative (–) Polende zuerst ein.

Fernbedienungssensor

Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (–) in das Batteriefach ein. 3

Schließen Sie den Batteriefachdeckel.

Hinweis • Hinweise zum Fernbedienungssensor finden Sie unter Teilebezeichnungen auf Seite 12. Vorsicht

Vorsicht Bei unsachgemäßer Benutzung von Batterien besteht die Gefahr, dass Batteriesäure austritt oder die Batterien platzen. Befolgen Sie unbedingt die nachstehenden Anweisungen. • Als Ersatzbatterien sind Mangan- oder Alkalizellen zu verwenden. • Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (–) in das Batteriefach ein. • Verwenden Sie Batterien unterschiedlichen Typs nicht zusammen. Unterschiedliche Typen weisen unterschiedliche Eigenschaften auf. • Verwenden Sie alte und neue Batterien nicht gemeinsam. Gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. • Entnehmen Sie die Batterien, sobald sie verbraucht sind. Austretende Batteriesäure kann Hautreizungen verursachen. Etwaige ausgetretene Batteriesäure wischen Sie sorgsam mit einem Tuch ab. • Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verkürzt sein. • Wenn die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird, sollten Sie die Batterien entnehmen. • BEIM ENTSORGEN VERBRAUCHTER BATTERIEN SIND DIE IM JEWEILIGEN LAND/GEBIET GELTENDEN GESETZLICHEN VORSCHRIFTEN UND UMWELTBESTIMMUNGEN ZU BEACHTEN.

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung auch keinen Flüssigkeiten aus, und bewahren Sie sie nicht an feuchten Stellen auf. • Setzen Sie die Fernbedienung nicht direkter Sonnenbestrahlung aus. Die Einheit kann durch Wärmeeinwirkung verformt werden. • Wenn der Fernbedienungssensor des Plasma-Fernsehers direkter Sonnenbestrahlung oder starker Beleuchtung ausgesetzt ist, funktioniert die Fernbedienung unter Umständen nicht richtig. In einem solchen Fall ändern Sie den Lichteinfallwinkel bzw. die Ausrichtung des Plasma-Fernsehers, oder betätigen Sie die Fernbedienung in kürzerem Abstand zum Fernbedienungssensor. • Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreies Ansprechen unter Umständen nicht gewährleistet. • Mit schwächer werdenden Batterien kann der Wirkungsgrad der Fernbedienung abnehmen, d. h. sie funktioniert in diesem Fall nur noch in einer kürzeren Entfernung zum Fernbedienungssensor. Ersetzen Sie die Batterien rechtzeitig durch neue. • Der Plasma-Fernseher emittiert schwache Infrarotstrahlen. Wenn Sie in der näheren Umgebung Geräte betreiben, die über InfrarotFernbedienungen gesteuert werden, wie z. B. Videorecorder, können Instruktionen von den entsprechenden Fernbedienungen unter Umständen nicht richtig oder nicht vollständig empfangen werden. Stellen Sie in diesem Fall die betroffenen Geräte in größerer Entfernung zum Plasma-Fernseher auf. • Je nach Aufstellplatz können vom Plasma-Fernseher emittierte Infrarotstrahlen den richtigen Empfang von Fernbedienungssignalen und den Wirkungsgrad der Fernbedienung beeinträchtigen. Die Stärke der vom Bildschirm abgegebenen Infrarotstrahlen hängt von den jeweils angezeigten Bildern ab.

Fernsehempfang Wichtig • Um Fernsehkanäle empfangen zu können, muss zunächst der eingebaute TV-Tuner konfiguriert werden. Siehe Programmieren von Fernsehkanälen auf Seite 27 für Hinweise zu diesem Betriebvorgang.

Drücken Sie a am Plasma-Fernseher, wenn die Anzeigen POWER ON und STANDBY erloschen sind (siehe Teilebezeichnungen auf Seite 12 und 13). • Das System wird eingeschaltet. • Die Anzeige POWER ON leuchtet blau auf.

Drücken Sie a oder 0 bis 9 auf der Fernbedienung bzw. STANDBY/ON am Plasma-Fernseher, wenn die Anzeige STANDBY rot leuchtet. • Die Anzeige POWER ON leuchtet blau auf. • Wenn Sie 0 auf der Fernbedienung drücken, werden Bilder von der Quelle INPUT 1 geliefert. • Wenn Sie 1 bis 9 drücken, werden Fernsehbilder angezeigt.

• Auch bei Nichtgebrauch empfiehlt es sich nicht, den PlasmaFernseher vom Netz zu trennen. Im Standby-Modus empfängt der Plasma-Fernseher automatisch Signale der Elektronischen ProgrammfŸhrung und des DTV Auto-Updates. • Im Bereitschaftsmodus ist die Hauptstromversorgung zum System getrennt, so dass es nicht mehr voll funktionsfähig ist. Es fließt jedoch noch ein wenig Strom zum System, um die Betriebsbereitschaft aufrechtzuerhalten. • Falls Sie den Plasma-Fernseher für längere Zeit nicht zu verwenden beabsichtigen, ziehen Sie das Netzkabel von der Wandsteckdose ab. • Falls Sie das Netzkabel des Plasma-Fernsehers aus der Steckdose ziehen, wird die Uhr im Plasma-Fernseher zurückgesetzt und bestimmte Funktionen, beispielsweise die Timer-Aufnahme, sind deaktiviert. Nachdem sie den Plasma-Fernseher erneut an die Steckdose anschließen, wird die Uhrzeitinformation automatisch empfangen, wenn Sie ein DTV-Programm wählen. Falls Sie das Netzkabel des Plasma-Fernsehers aus der Wandsteckdose ziehen, während eine Timer-Aufnahme programmiert wurde, schaltet der Plasma-Fernseher möglicherweise automatisch auf das DTV-Programm um, um die Uhrzeitinformationen zu empfangen, wenn Sie den Fernseher nächsten Mal einschalten. Es eine Weile dauern, bis die Uhrzeitinformation empfangen wird. Eine Warnmeldung wird angezeigt, wenn Sie versuchen auf ein analoges Programm umzuschalten, nachdem Sie die Uhrzeitinformation empfangen haben.

Statusanzeigen des Plasma-Fernsehers Die Tabelle unten zeigt den Betriebsstatus des Plasma-Fernsehers. Sie können den momentanen Status des Systems an den Anzeigen des Plasma-Fernsehers erkennen.

POWER ON STANDBY INPUT 5

Das Netzkabel des Plasma-Fernsehers ist abgetrennt. Es könnte auch sein, dass das Netzkabel des Plasma-Fernsehers angeschlossen, die Taste a des PlasmaFernsehers jedoch ausgeschaltet ist.

TV/DTV P Ausschalten in den Bereitschaftsmodus Drücken Sie a auf der Fernbedienung bzw. STANDBY/ON am Plasma-Fernseher. • Die Anzeige STANDBY leuchtet rot auf. • Das Gerät wird in den Bereitschaftsmodus ausgeschaltet, und die Bildwiedergabe uaf dem Bildschirm erlischt. Hinweis • Wenn a am Plasma-Fernseher ausgeschaltet ist, können Sie den Fernseher durch Drücken von a oder 0 bis 9 auf der Fernbedienung bzw. STANDBY/ON am Plasma-Fernseher selbst nicht einschalten.

Die Stromversorgung zum System ist hergestellt. Das System befindet sich im Bereitschaftsmodus. Bezüglich anderer als der oben aufgeführten Punkte siehe Fehlerdiagnose auf Seite 82. Hinweis • Für die Helligkeit der Anzeige POWER ON können Sie die eine der folgenden Einstellungen wählen: “Auto”, “Hoch”, “Mit” oder “Nie”. Wenn Sie “Auto” gewählt haben, wird die Helligkeit der Anzeige automatisch in Abhängigkeit von der Helligkeitsstufe des Wiedergabebereichs auf “Hoch”, “Mit” oder “Nie” eingestellt. Einzelheiten hierzu finden Sie unter Blau LED-Dimmer auf Seite 55.

Mit Hilfe von 0 bis 9 auf der Fernbedienung

Kanäle können Sie mithilfe der Fernbedienung oder über das Bedienfeld auf der rechten Seite des Plasma-Fernsehers ändern. • Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführen, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung auf Seite 69.

Umschalten zwischen dem TV- und dem DTVModus • Wählen Sie den DTV- oder den TV-Eingangsmodus durch Drücken von INPUT am Plasma-Fernseher bzw. von TV/DTV an der Fernbedienung. 2

TV/DTV Hinweis • Wenn Sie im Bereitschaftsmodus 0 drücken, wird die Stromversorgung eingeschaltet, und das Bild wird von der Programmquelle INPUT 1 geliefert. Wenn Sie hingegen eine beliebige Taste von 1 bis 9 drücken, wird ein Fernsehbild angezeigt.

Abrufen von Favoritenkanälen (analog) Wenn Sie (analoge) Kanäle als Favoriten gespeichert haben, können Sie diese einfach durch Wahl aus der Favoritenliste abrufen. 1 Während Wiedergabe eines Analogprogramms drücken Sie ENTER, um die Favoritenliste aufzurufen.

• Wählen Sie die Kanäle direkt durch Drücken der Tasten 0 bis 9. Zum Beispiel: Drücken Sie 2 , um Kanal 2 (ein einstelliger Kanal) zu wählen. Drücken Sie 1 dann 2 , um Kanal 12 (ein zweistelliger Kanal) zu wählen. Drücken Sie im DTV-Modus 1, 2 und 3 , um Kanal 123 (ein dreistelliger Kanal) zu wählen.

Mit Hilfe von P+/P– auf der Fernbedienung • Drücken Sie P+ zum Erhöhen der Kanalnummer. • Drücken Sie P– zum Verringern der Kanalnummer.

2 Rufen Sie den gewünschten Kanal auf (/, /, dann ENTER). • Zum Verlassen der Favoritenliste drücken Sie RETURN.

Hinweis • CHANNEL +/– am Plasma-Fernseher funktioniert wie P+/P–. • P+/P– kann auf Überspringen eingestellte Analogkanäle nicht abrufen. Bezüglich Kanalübersprung siehe Schritte 13 und 14 unter Manuelles Programmieren von Analog-Fernsehkanälen auf Seite 27. • Mit P+/P– können auf Überspringen eingestellte oder nicht als Favoriten gespeicherte Digitalkanäle nicht abgerufen werden (wenn die Favoritenfunktion auf “Ein” gestellt ist). Siehe Individuelle Gestaltung kanalbezogener Einstellungen auf Seiten 41 und 42.

Hinweis • Sie können bis zu 16 Analogkanäle als Favoriten speichern. Bezüglich der Speicherung als Favorit siehe Schritte 13 und 14 unter Manuelles Programmieren von Analog-Fernsehkanälen auf Seite 27. Achten Sie darauf, “Ja (Liste)” in Schritt 14 zu wählen.

Ändern der Lautstärke- und Toneinstellungen

In der Tabelle unten sind die verfügbaren Audiokanäle nach Programm-Audiotyp gezeigt. Einstellen 

Die Lautstärke können Sie mithilfe der Fernbedienung oder über das Bedienfeld auf der rechten Seite des Plasma-Fernsehers einstellen. Stereo

• Zum Erhöhen der Lautstärke drücken Sie i + . • Zum Vermindern der Lautstärke drücken Sie i –.

Mit i +/i – auf der Fernbedienung

• VOLUME +/– am Plasma-Fernseher funktioniert wie i +/i –.

Mit e auf der Fernbedienung Hinweis

1 Zur Stummschaltung drücken Sie e. e erscheint auf dem Bildschirm.

2 Drücken Sie e erneut oder i +, um den Ton wieder herzustellen.

Umschalten des Programm-Audiokanals Ja nach Programminhalt kann der Audiokanal umgeschaltet werden.

HDMI CONTROL DISC NAVI

HDD Drücken Sie -, um den Audiokanal zu wechseln.  Modus

• Bei jedem mit der Taste - gewählten Tonmultiplexmodus ändert sich das Display in Abhängigkeit von den empfangenen Sendesignalen. • Nachdem der Modus MONO gewählt worden ist, bleibt der Ton auf Mono geschaltet, auch wenn das System ein Programm in Stereo empfängt. Wenn Sie wieder Stereo hören möchten, müssen Sie auf den Modus auf  oder  zurückschalten. • Wenn Sie einen Tonmultiplexmodus wählen, während die Eingangsprogrammquelle auf “EINGANG 1” bis “EINGANG 5” geschaltet ist, ändert sich der Tontyp nicht. In diesem Fall wird der Ton durch die Video-Programmquelle bestimmt.

Verwendung der MultiscreenFunktionen

1 Drücken Sie c, um den Anzeigemodus zu wählen. Mit jedem Druck auf c wird der Anzeigemodus zwischen Doppelbildschirm, Bild-in-Bild und Einzelbildschirm umgeschaltet. • Im Doppelbildschirm- oder im Bild-in-Bild-Modus drücken Sie um die Position der beiden angezeigten Bildschirme umzuschalten. Der linke Bildschirm (im Doppelbildschirmmodus) bzw. der größere Bildschirm (im Bild-in-Bild-Modus) ist der aktive Bildschirm, der durch “z” gekennzeichnet wird. Bild und Ton können gesteuert werden.

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführen, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung auf Seite 69.

Bildschirmteilung Sie können Doppelbildschirm oder Bild-in-Bild wählen. Gehen Sie hierzu wie nachfolgend beschrieben vor. Hinweis

• Bildschirmteilung über längere Zeit, bzw. für kürzere Zeit auf täglicher Basis, kann zu Nachbildern führen.

• Im Bild-in-Bild-Modus kann die Position des Minibilds mit Gegenuhrzeigersinn weitergeschaltet werden.

Hauptbildschirm Bild-in-Bild

Zur Wahl der Eingangsquelle drücken Sie die entsprechende Eingangsquellentaste. Bei Fernsehempfang drücken Sie P+/P–, um den Kanal zu wechseln.

Hinweis • Mit der Multiscreen-Funktion können Bilder von derselben Eingangsquelle nicht gleichzeitig angezeigt werden. Wenn Sie einen derartigen Versuch unternehmen, erscheint eine Warnmeldung. • Mit der Multiscreen-Funktion können Bilder aus Kombinationen von zwei externen Eingangsquellen (EINGANG 1 bis EINGANG 5, PC) nicht angezeigt werden. Bilder aus den folgenden Eingangsquellenkombinationen können angezeigt werden. - Analog-TV (oder Digital-TV) und externe Quelle (EINGANG 1 bis EINGANG 5, PC) • Wenn Sie HOME MENU drücken, wird auf den Einzelbildschirmmodus zurückgeschaltet und das entsprechende Menü erscheint. • Bei Doppelbildschirm erscheinen Bilder auf dem rechten Bildschirm je nach Bildmaterial unter Umständen etwas grob. • Im Doppelbildschirm- und im Bild-in-Bild-Modus steht die Analogkanal-Favoritenliste nicht zur Verfügung. Im Doppelbildschirm- und im Bild-in-Bild-Modus steht die Digitalkanalliste nicht zur Verfügung. • Bei Anschluss eines Kopfhörers kann Ton vom Nebenbildschirm im Doppelbildschirm- oder Bild-in-BildModus mitgehört werden. Bezüglich weiterer Informationen siehe Seite 37.

Standbild Sie können ein Vollbild der momentanen, laufenden Szene einfangen und als Standbild wiedergeben. Gehen Sie hierzu wie nachfolgend beschrieben vor. • Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführen, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung auf Seite 69. Wichtig • Die Anzeige eines unbewegten Bilds über längere Zeit, bzw. für kürzere Zeit auf täglicher Basis, kann zu Nachbildern führen.

HDMI CONTROL DISC NAVI DVD HDD

1 Drücken Sie d. Auf dem rechten Bildschirm erscheint ein Standbild, während der linke Bildschirm ein bewegtes Bild zeigt.

Drücken Sie d erneut, um die Funktion wieder aufzuheben. Hinweis • Das Festhalten eines Bildes ist im Doppelbildschirm- und im Bild-in-Bild-Modus nicht möglich. • Wenn diese Funktion nicht verfügbar ist, erscheint eine Warnmeldung.

Das Home-Menü Überblick über das Home-Menü (HOME MENU)

Für AV-Programmquelle

Für PC-Programmquelle

Wie bei der AV-Programmquelle

Keine Bedienung -aus-

Weiterführende Einstellungen

Automatische Einstellung

Weiterführende Einstellungen

Manuelle Einstellung

Verwendung des Home-Menüs Im Nachstehenden ist das typische Vorgehen zur Vornahme der Einstellungen in den Menüs beschrieben. Konkrete Anleitungen finden Sie auf den entsprechenden Seiten mit den Beschreibungen der jeweiligen Funktionen.

SOURCE STB DVR VCR HOME MENU RETURN MENU ENTER EXIT EPG DVD TOP MENU / GUIDE

Drücken Sie HOME MENU.

2 Wählen Sie mit / den Menüpunkt, und drücken Sie ENTER. 3 Wiederholen Sie Schritt 2, bis der gewünschte Untermenüpunkt erreicht ist. Die Anzahl der Menüebenen kann je nach Menüpunkt unterschiedlich sein. 4 Wählen Sie mit / die gewünschte Option (bzw. einen Parameter), und drücken Sie ENTER. Bei manchen Menüpunkten müssen / anstelle von / drücken. 5

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Mit RETURN können Sie zur nächsthöheren Menüebene zurückkehren. • Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführen, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung auf Seite 69.

Vorbereitung Programmieren von Fernsehkanälen

In diesem Abschnitt wird beschrieben, wie Fernsehkanäle automatisch gesucht und programmiert werden können.

Verwendung der Funktion “Automatische Installation” Wenn der Plasma-Fernseher nach dem Kauf zum ersten Mal eingeschaltet wird, startet die anfängliche automatische Installation. Sie können Sprache, Land und Kanäle der Reihe nach automatisch programmieren. 1

Wählen Sie “Sprache” (/).

Wählen Sie eine Sprache (/).

Manuelles Programmieren von AnalogFernsehkanälen

Autoinstallation Sprache

Verwenden Sie die manuelle Einstellfunktiuon, um AnalogFernsehkanäle manuell zu programmieren.

Wählen Sie unter 17 Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederländisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch, Türkisch, Norwegisch, Dänisch, Tschechisch, Polnisch und Ukrainisch. 3

Wählen Sie “Land” (/).

Wählen Sie das Land (/).

Wählen Sie “Empfangsart” (/).

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

3 Wählen Sie “Analog TV konfigurieren” (/, dann ENTER). Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein. Bezüglich Passwort siehe Verwendung eines Passworts auf Seite 56. 4

Wählen Sie “Manuelle Einstellung” (/, dann ENTER).

Wählen Sie “Programmplatz-Eingabe” (/).

6 Wählen Sie eine Programmnummer (/). Sie können eine Nummer zwischen 1 und 99 wählen. Manuelle Einstellung

Wählen Sie eine Empfangsart (/). • Sie haben die Wahl zwischen drei Einstellungen: “Alles”, “Digital” und “Analog”.

Programmplatz-Eingabe Suche

Wählen Sie “Antennenspannung” (/). • Nur wählbar, wenn als “Empfangsart” in Schritt 5 “Alles” oder “Digital” gewählt wurde. Falls nicht wählbar, bitte mit Schritt 9 fortfahren.

Wählen Sie “Ein” oder “Aus” (Vorgabe) (/).

9 Wählen Sie “Start” (/, dann ENTER). Die automatische Installation startet automatisch. • Wenn Sie die laufende automatische Installation abbrechen möchten, drücken Sie RETURN.

Vorsicht • Wenn die Einstellung “Antennenspannung” eingestellt ist, schließen Sie die Antenne direkt an die Eingangsbuchse ANT auf der Rückseite des Plasma-Fernsehers an. Beim Anschließen von anderen Geräten zwischen der Antenne und dem Plasma-Fernseher kann es zu einer Beschädigung des Geräts kommen. 8

• Über das Home-Menü können Sie die automatische Installation jederzeit starten, z. B. nach Umzug in ein anderes Land. Führen Sie vor dem Start der automatischen Installation bitte die folgenden Schritte aus. Drücken Sie HOME MENU, wählen Sie “Grundeinstellungen” (/, dann ENTER), und “Autoinstallation” (/, dann ENTER). Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein. • Wenn kein Kanal gefunden werden konnte, prüfen Sie die Antennenanschlüsse, und starten Sie die automatische Installation dann erneut.

Wählen Sie “Suche” (/).

8 Geben Sie eine Frequenz mithilfe der Tasten 0 bis 9 ein, und drücken Sie dann ENTER. Frequenzen können Sie auch mithilfe von / eingeben. 9

Wählen Sie “System” (/).

10 Wählen Sie ein Tonsystem (/). Sie können zwischen “B/G”, “D/K”, “I”, “L” und “L’ ” wählen.

11 Wählen Sie “TV-System” (/). 12 Wählen Sie ein TV-System (/). Sie können zwischen “Auto”, “PAL”, “SECAM” und “4.43NTSC” wählen. 13 Wählen Sie “Speichern” (/). 14 Wählen Sie “Ja”, “Ja (Liste)” oder “Nein” (/). Punkt

Sie können den Kanal mit P+/P– wählen.

Wählen Sie diese Option, um den Kanal als Favorit zu speichern. Sie können den Kanal mit P+/P– aus der Liste der favorisierten Kanäle wählen.

Sie können den Kanal nicht mit P+/P– wählen.

Einstellen der Kindersicherung Fernsehkanäle, die durch die Kindersicherung geschützt sind, können weder abgestimmt noch betrachtet werden. 1 Wiederholen Sie die Schritte 1 bis 6 von Reduzieren von Bildrauschen. Nach Wahl eines Kanals (mit Programmplatz-Eingabe) führen Sie die folgenden Schritte durch: 2 3

Wählen Sie “Kindersicherung” (/). Wählen Sie “Sperren” (/). • Sie können zwischen “Ansicht” (Werksvorgabe) und “Sperren” umschalten. Drücken Sie HOME MENU, um das Menü zu verlassen

Wählen eines Decodereingangs 15 Drücken Sie HOME MENU, um das Menü zu verlassen • Für die Programmierung eines anderen Kanals wiederholen Sie die Schritte 6 bis 14. Hinweis • Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z. B. Videorecorder oder DVD-/HDD-Recorder (DVR), übertragen und festgelegt. • Über die manuelle Einstellung können auch Einstellungen für “Tuner-Rauschmind.”, “Kindersicherung” und “Decoder” vorgenommen werden. Siehe unter Reduzieren von Bildrauschen, Einstellen der Kindersicherung und Wählen des Decodereingangs.

Wenn Sie einen Decoder angeschlossen haben, wählen Sie den Decodereingang (INPUT 1). 1 Wiederholen Sie die Schritte 1 bis 6 von Reduzieren von Bildrauschen. Nach Wahl eines Kanals (mit Programmplatz-Eingabe) führen Sie die folgenden Schritte durch: 2

Wählen Sie “Decoder” (/).

Wählen Sie “EINGANG 1” (/).

Drücken Sie HOME MENU, um das Menü zu verlassen Hinweis

Reduzieren von Bildrauschen Sie können für die einzelnen Kanäle vorgeben, ob der PlasmaFernseher das Bildrauschen in Abhängigkeit von den Sendesignalpegeln reduzieren soll. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

3 Wählen Sie “Analog TV konfigurieren” (/, dann ENTER). Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein. Bezüglich Passwort siehe Verwendung eines Passworts auf Seite 56. 4

Wählen Sie “Manuelle Einstellung” (/, dann ENTER).

Wählen Sie “Programmplatz-Eingabe” (/).

6 Wählen Sie eine Programmnummer (/). Sie können eine Nummer zwischen 1 und 99 wählen. 7

Wählen Sie “Tuner-Rauschmind.” /).

Wählen Sie “Ein” (/).

Drücken Sie HOME MENU, um das Menü zu verlassen Hinweis

• Der Erfolg dieser Funktion hängt von der Sendesignalqualität ab, zufrieden stellende Ergebnisse sind nicht in jedem Fall gewährleistet. • Bei Gebrauch eines Decoders und Wahl eines Decoderanschlusses liefert diese Funktion unter Umständen kein gutes Resultat. • Die Werksvorgabe ist “Ein”.

• Bei Wahl von “Aus” (Werksvorgabe) ist eine Bildwiedergabe vom Decoder nicht möglich. • Bei der DTV-Wiedergabe wird kein Bild zum Decoder ausgegeben.

Eingeben von Fernsehkanalnamen Sie können gespeicherten Fernsehkanälen einen aus bis zu fünf Zeichen bestehenden Namen zuweisen. Dies kann später die Programmwahl erleichtern. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

3 Wählen Sie “Analog TV Konfigurieren” (/, dann ENTER). Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein. 4

Wählen Sie “Name” (/, dann ENTER).

Wählen Sie “Programmplatz-Eingabe” (/).

Sortieren von voreingestellten Fernsehkanälen Gehen Sie wie nachfolgend beschrieben vor, um die Reihenfolge programmierter Fernsehkanäle zu ändern. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

3 Wählen Sie “Analog TV konfigurieren” (/, dann ENTER). Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein. 4 Wählen Sie “Sortieren” (/, dann ENTER). Das Sortieranzeige erscheint.

6 Wählen Sie eine Programmnummer (/). Sie können eine Nummer zwischen 1 und 99 wählen.

7 Wählen Sie “Name” (/, dann ENTER). Die Namen-Eingabeanzeige erscheint.

Wählen Sie das erste Zeichen (///, dann ENTER).

Name Programmplatz-Eingabe

5 Wählen Sie den zu verlegenden Kanal (///, dann ENTER).

6 Wählen Sie die gewünschte neue Position (///, dann ENTER). Der Sortiervorgang wird ausgeführt.

• Der Cursor rückt zum zweiten Zeichen. 9

Wiederholen Sie Schritt 8, um bis zu fünf Zeichen einzugeben. • Um eingegebene Schriftzeichen zu korrigieren, wählen Sie [] oder [] am Bildschirm, und drücken Sie dann ENTER. Dies bewegt die Schreibmarke zur vorhergehenden bzw. nachfolgenden Stelle. • Um das gegenwärtige Schriftzeichen zu löschen, wählen Sie [Delete] am Bildschirm, und drücken Sie dann ENTER. • Um für das gegenwärtige Schriftzeichen eine Leerstelle einzufügen, wählen Sie [Space] am Bildschirm, und drücken Sie dann ENTER.

Drücken Sie HOME MENU, um das Menü zu verlassen Hinweis • Um die Seite bei Sortieranzeige in Schritt 4 zu ändern, wählen Sie / am Bildschirm mit /, um eine Seite zu bestimmen, und drücken Sie dann ENTER. • Durch das obige Verfahren werden nur die verschobenen Kanaldaten zu Aufnahmegeräten, wie z. B. Videorecorder oder DVD-/HDD-Recorder (DVR), übertragen und festgelegt.

10 Zum Abschluss der Namenseingabe wählen Sie mit / oder / [OK] am Bildschirm, und drücken dann ENTER. 11 Drücken Sie HOME MENU, um das Menü zu verlassen Hinweis • Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z. B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.

Einstellen der Sprache

Für AV-Programmquelle

Wählen Sie unter 17 Sprachen für On-Screen-Anzeigen, wie z. B. Menüs und Anweisungen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederländisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch, Türkisch, Norwegisch, Dänisch, Tschechisch, Polnisch und Ukrainisch. Für die im Videotext-Modus zu verwendende Sprache können Sie unter Westeuropa, Osteuropa, Griechenld./Türkei, Kyrillisch und Arabien wählen. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “Sprache” (/, dann ENTER).

Wählen Sie “Menü” (/).

Wählen Sie eine Sprache (/). Sprache Menü Videotext

OPTIMAL Die Helligkeit der Anzeige wird automatisch in Abhängigkeit von der Helligkeitsstufe des Wiedergabebereichs eingestellt. Diese Einstellung wird von den externen Eingängen und den Fernseh-Eingangsquellen geteilt.

STANDARD Gut definiertes Bild bei normaler Raumbeleuchtung. Diese Einstellung wird von den externen Eingängen und den Fernseh-Eingangsquellen geteilt.

DYNAMISCH Für ein scharfes Bild mit maximalem Kontrast. In diesem Modus kann die Bildqualität nicht manuell angepasst werden. Diese Einstellung wird von den externen Eingängen und den Fernseh-Eingangsquellen geteilt.

FILM Optimiert für Filme. Diese Einstellung wird von den externen Eingängen und den Fernseh-Eingangsquellen geteilt.

SPORT Optimiert für Sportprogramme. Diese Einstellung wird von den externen Eingängen und den Fernseh-Eingangsquellen geteilt.

SPIELE Senkt die Bildhelligkeit, um das Betrachten angenehmer zu machen. Diese Einstellung wird von den externen Eingängen und den Fernseh-Eingangsquellen geteilt.

ANWENDER Ermöglicht es dem Anwender, die Einstellungen wunschgemäß vorzunehmen. Sie können den Modus für jede Eingangsquelle einstellen.

Wählen Sie “Videotext” (/).

Wählen Sie eine Sprache (/).

Drücken Sie HOME MENU, um das Menü zu verlassen.

AV-Wahl Wählen Sie die Einstellung, die für die jeweiligen Betrachtungsbedingungen (z. B. Raumhelligkeit) und die Art des Fernsehprogramms bzw. extern zugespielten Bildsignals am geeignetesten ist (sieben Wahlmöglichkeiten). 1

Drücken Sie HOME MENU.

Für PC-Programmquelle

Wählen Sie “Bild” (/, dann ENTER).

Wählen Sie “AV-Wahl” (/, dann ENTER).

Wählen Sie die gewünschte Option (/, dann ENTER).

Für ein Bild mit hoher Auflösung bei normaler Raumbeleuchtung

ANWENDER Ermöglicht es dem Anwender, die Einstellungen wunschgemäß vorzunehmen. Sie können den Modus für jede Eingangsquelle einstellen.

Für AV-Programmquelle AV-Wahl OPTIMAL

Drücken Sie HOME MENU, um das Menü zu verlassen.

STANDARD DYNAMISCH FILM SPORT SPIELE ANWENDER

Hinweis • Wenn Sie “DYNAMISCH” gewählt haben, können Sie “Kontrast”, “Helligkeit”, “Farbsättigung”, “Tint”, “Schärfe”, “Profi-Einstellungen” und “Rückstellen” nicht wählen; diese Menüpunkte sind ausgegraut. • Wenn Sie “OPTIMAL” gewählt haben, können Sie “Profi-Einstellungen” nicht wählen; die Menüpunkte in “Profi-Einstellungen” sind ausgegraut. • Da die Einstellung “OPTIMAL” die Bildqualität automatisch optimiert, wird auf dem Bild ggf. ein Vorgang angezeigt, während dessen sich die Bildeinstellungen, wie Helligkeit und Tint, langsam verändern. Hierbei handelt es sich nicht um eine Funktionsstörung.

Grundlegende Bildeinstellungen

Für AV-Programmquelle

Stellen Sie das Bild wunschgemäß für die gewählte AV-Wahloption (außer DYNAMISCH) ein. 1

Drücken Sie HOME MENU.

Wählen Sie “Bild” (/, dann ENTER).

Wählen Sie einen Einstellpunkt (/, dann ENTER). Bild

Zum Vermindern des Kontrasts

Zum Erhöhen des Kontrasts

Zum Vermindern der Helligkeit

Zum Erhöhen der Helligkeit

Farbsättigung Zum Vermindern der Farbintensität

Zum Erhöhen der Farbintensität

Hauttöne werden blaustichig

Hauttöne werden grünstichig

Zum Vermindern der Schärfe

Zum Erhöhen der Schärfe

Für PC-Programmquelle

Profi-Einstellungen Rückstellen

Zum Vermindern des Kontrasts

Zum Erhöhen des Kontrasts

Zum Vermindern der Helligkeit

Zum Erhöhen der Helligkeit

Zum Abschwächen von Zum Betonen von Rot Rot

Zum Abschwächen von Zum Betonen von Grün Grün

Zum Abschwächen von Zum Betonen von Blau Blau

Für PC-Programmquelle oder Home Gallery erscheint die folgende Anzeige. Bild AV-Wahl

Stellen Sie die gewünschte Stufe ein (/). Kontrast

Auch wenn ein Screen zum Vornehmen einer Einstellung am Bildschirm angezeigt ist, können Sie den Einstellpunkt ändern, indem Sie / drücken. 5

Drücken Sie HOME MENU, um das Menü zu verlassen.

• Für erweiterte Bildeinstellungen wählen Sie in Schritt 3 “ProfiEinstellungen”, und drücken Sie dann ENTER. Bezüglich der nachfolgenden Bedienungsschritte siehe Erweiterte Bildeinstellungen auf Seite 32. • Zum Zurückstellen aller Einstellungen auf die Werksvorgaben drücken Sie /, um “Rückstellen” in Schritt 3 zu wählen, und drücken Sie dann ENTER. Es erscheint ein Bestätigungsfenster. Wählen Sie “Ja” mit /, und drücken Sie dann ENTER. • Wenn Sie das “Bild”-Menü öffnen, kann eine plötzliche Veränderung in der Bildposition und der Bildschirmhelligkeit auftreten.

Erweiterte Bildeinstellungen Der Plasma-Fernseher bietet Ihnen verschiedene fortschrittliche Funktionen zur Optimierung der Bildqualität. Einzelheiten zu diesen Funktionen entnehmen Sie bitte den Tabellen.

Verwendung des Intelligent-Modus 1 Wiederholen Sie die Schritte 1 bis 3 von Verwendung von PureCinema. 2

Wählen Sie “Intellig.-Modus” (/, dann ENTER).

Wählen Sie den gewünschten Parameter (/, dann ENTER).

Verwendung von PureCinema 1

Drücken Sie HOME MENU.

Wählen Sie “Bild” (/, dann ENTER).

Wählen Sie “Profi-Einstellungen” (/, dann ENTER).

Führt die Kompensation so durch, dass optimale Farbtoneigenschaften und die Helligkeit für die Bilder erhalten werden

Wählen Sie “PureCinema” (/, dann ENTER).

Wählen Sie “Film-Modus” oder “Textoptimier.” (/, dann ENTER).

6 Wählen Sie die gewünschte Einstellung (/, dann ENTER). Die wählbaren Parameter finden Sie in der Tabelle. 4

Deaktiviert den Intelligent-Modus Aktiviert den Intelligent-Modus

Drücken Sie HOME MENU, um das Menü zu verlassen.

Erkennt automatisch Quellen, die auf Kinofilmen basieren (ursprünglich 24 Bilder/Sekunde), analysiert die Signale und bereitet die einzelnen Bilder für eine Bildqualität mit hoher Auflösung auf Film-Modus

Deaktiviert die PureCinema-Funktion

Liefert ein lebhaftes bewegtes Bild (filmspezifisch) mit glatten Übergängen, indem die aufgezeichnete Bildinformation bei der Wiedergabe von DVDs und anderem Bildmaterial mit hoher Auflösung (z. B. bei Filmen) von 24 Vollbildern pro Sekunde automatisch erfasst wird

Liefert lebhaftere bewegte Bilder mit glatteren Übergängen

Liefert ein hochwertiges bewegtes Bild (wie im Kino) mit glatten Übergängen, indem bei DVD-Wiedergabe (z. B. von Filmen) mit 24 Vollbildern pro Sekunde eine Umwandlung auf 72 Hz durchgeführt wird

Deaktiviert die Text-Optimierung

Verbessert die Qualität der angezeigten Untertitel

• Da diese Funktion die Bildqualität automatisch optimiert, wird auf dem Bild ggf. ein Vorgang angezeigt, während dessen sich die Bildeinstellungen, wie Helligkeit und Tint, langsam verändern. Hierbei handelt es sich nicht um eine Funktionsstörung.

Verwendung des Bilddetails 1 Wiederholen Sie die Schritte 1 bis 3 von Verwendung von PureCinema. 2

Wählen Sie “Bilddetail” ( /, dann ENTER).

Wählen Sie einen Einstellpunkt (/, dann ENTER). • Sie können “DRE-Bild”, “Schwarzwert”, “ACL”, “Enhancer-Mod.” oder “Gamma” wählen.

Wählen Sie den gewünschten Parameter (/, dann ENTER).

DRE-Bild Betont den Bildkontrast, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird Einstellungen Aus

• Bei den folgenden Eingangssignalen kann die Einstellung “Standard” nicht gewählt werden: 480p, 576p, 720p@50 Hz, 720p@60 Hz, 1080p@50 Hz, 1080p@60 Hz. • Bei den folgenden Eingangssignalen kann die Einstellung “Vorrücken” nicht gewählt werden: PAL, SECAM, 576i, 576p, 720p@50 Hz, 1080i@50 Hz, 1080p@50 Hz/60 Hz. • Bei den folgenden Eingangssignalen kann die Einstellung “Glatt” nicht gewählt werden: 1080p@50 Hz, 1080p@60 Hz. • Wenn Sie im Menü “Weiterführende Einstellungen” für “Spielsteuerprior.” die Einstellung “Ein” gewählt haben, wird die Funktion “PureCinema” deaktiviert. Ge

Verbessertes DRE-Bild

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis

Deaktiviert das DRE-Bild

Schwarzwert Betont dunkle Bildteile, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird Einstellungen Aus Ein

Deaktiviert den Schwarzwert Aktiviert den Schwarzwert

• Sie werden eher eine Feineinstellung vornehmen wollen. Hierzu wählen Sie zuerst “Manuell”, dann halten Sie ENTER länger als drei Sekunden gedrückt. Die Anzeige für manuelle Einstellung erscheint. Fahren Sie dann mit Schritt 7 fort.

ACL Führt die Kompensation so durch, dass optimale Bildkontrasteigenschaften erhalten werden Einstellungen Aus Ein

Deaktiviert ACL Aktiviert ACL

Wählen Sie einen Einstellpunkt (/, dann ENTER).

Stellen Sie die gewünschte Stufe ein (/). Taste 

Wählt die Verarbeitung der Hochfrequenzbereiche (detaillierten Bereiche) des Bildes

R hoch Feineinstellu Zum Abschwächen ng für helle von Rot Bereiche G hoch Zum Abschwächen von Grün

Wählt ein hartes Bild (SCHÄRFE) Wählt ein natürliches Bild (SCHÄRFE)

Wählt ein weiches Bild (SCHÄRFE)

Gamma Stellt die Gammaeigenschaften (Bildgradationseigenschaften) ein Einstellungen 1

Wählt die Gammaeigenschaften 1

Wählt die Gammaeigenschaften 2

Wählt die Gammaeigenschaften 3

Zum Betonen von Rot Zum Betonen von Grün

Zum Abschwächen von Blau

Zum Betonen von Blau

R Feineinstellu Zum Abschwächen niedrig ng für dunkle von Rot Bereiche G Zum Abschwächen niedrig von Grün

Zum Betonen von Rot Zum Betonen von Grün

Zum Betonen von Blau

Zum Abschwächen von Blau

• Um einen anderen Posten einzustellen, drücken Sie RETURN, und wiederholen Sie dann die Schritte 7 und 8. • Durch Drücken von / wird der Einstellpunkt direkt weitergeschaltet.

Drücken Sie HOME MENU, um das Menü zu verlassen.

Verwendung der Farbtemperatur 1

Drücken Sie HOME MENU.

Wählen Sie “Bild” (/, dann ENTER).

Verwendung von CTI und Farbraum

Wählen Sie “Profi-Einstellungen” (/, dann ENTER).

Wählen Sie “Farbeinstellungen” ( /, dann ENTER).

Wählen Sie “Farbtemperatur” (/, dann ENTER).

Wählen Sie den gewünschten Parameter (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Wiederholen Sie die Schritte 1 bis 4 von Verwendung der Farbtemperatur.

Wählen Sie “CTI” oder “Farbraum” (/, dann ENTER).

Wählen Sie den gewünschten Parameter (/, dann ENTER).

CTI Ermöglicht das Anpassen der Farbtemperatur für einen günstigeren Weißabgleich

Sorgt für Bilder mit klareren Farbkonturen. CTI steht für Colour Transient Improvement (verbesserte Farbkantenschärfe).

Weiß mit bläulichem Ton

Mittelhoch Mittlerer Tonwert zwischen Hoch und Mittel

Deaktiviert CTI Aktiviert CTI Mittel

Ton zwischen Mittel und Schwarzwert

Ändert den Farbwiedergaberaum

Weiß mit rötlichem Ton

Wunschgemäße Einstellung der Farbtemperatur

Optimiert für besonders lebhafte Farbwiedergabe Standard-Farbwiedergabe

Drücken Sie HOME MENU, um das Menü zu verlassen.

Verwendung von Farbmanagement

Beseitigen von Bildrauschen

Drücken Sie HOME MENU.

Drücken Sie HOME MENU.

Wählen Sie “Bild” (/, dann ENTER).

Wählen Sie “Bild” (/, dann ENTER).

Wählen Sie “Profi-Einstellungen” (/, dann ENTER).

Wählen Sie “Profi-Einstellungen” (/, dann ENTER).

Wählen Sie “Farbeinstellungen” ( /, dann ENTER).

Wählen Sie “Rauschunterdrück.” (/, dann ENTER).

Wählen Sie “Farbmanagement” (/, dann ENTER).

Wählen Sie einen Einstellpunkt (/, dann ENTER).

5 Wählen Sie einen Einstellpunkt (/, dann ENTER). Sie können “3DNR”, “Feld-NR”, “Block-NR” oder “Moskito-NR” wählen. 6

Wählen Sie den gewünschten Parameter (/, dann ENTER).

3DNR Zum Eliminieren von Videorauschen für ein klareres, konturierteres Bild. 3DNR bezeichnet die dreidimensionale Rauschunterdrückung. Einstellungen Aus

Stellen Sie die gewünschte Stufe ein (/).

Deaktiviert 3DNR Hoch

Feld-NR R Näher an Magenta

Entfernt Flimmern, für natürlichere Bilder

Deaktiviert Feld-NR Block-NR Reduziert das Rauschen in Bildern mit Hochauflösung

• Um einen anderen Posten einzustellen, drücken Sie RETURN, und wiederholen Sie dann die Schritte 6 und 7. • Durch Drücken von / wird der Einstellpunkt direkt weitergeschaltet. 8

Drücken Sie HOME MENU, um das Menü zu verlassen.

Einstellungen Aus Ein

Deaktiviert Block-NR Aktiviert Block-NR Moskito-NR Reduziert das Moskitorauschen in DVD- und Hochauflösungsbildern, sodass Sie rauschfreie Bilder erhalten Einstellungen Aus Ein 7

Deaktiviert Moskito-NR Aktiviert Moskito-NR Drücken Sie HOME MENU, um das Menü zu verlassen.

Verwendung des 3DYC- und des I-P-Modus

Vergleich der Bildeinstellungen auf dem Bildschirm

Drücken Sie HOME MENU.

Wählen Sie “Bild” (/, dann ENTER).

Wählen Sie “Profi-Einstellungen” (/, dann ENTER).

Wählen Sie “Andere” (/, dann ENTER).

Während der Durchführung der Bildeinstellungen können Sie sich schnell das in demselben Parameter eingestellte vorherige Bild ansehen, so dass Sie die Bilder leicht vergleichen und die bevorzugte Bildqualität wählen können.

Wählen Sie “3DYC” oder “I-P-Modus” (/, dann ENTER).

Drücken Sie HOME MENU.

Wählen Sie den gewünschten Parameter (/, dann ENTER).

Wählen Sie “Bild” (/, dann ENTER).

Wählen Sie einen Einstellpunkt (/, dann ENTER).

3DYC Optimiert die Eigenschaften zum Trennen von Helligkeits- und Farbsignalen. Dies funktioniert sowohl für Video- als auch Standbilder.

Deaktiviert 3DYC Hoch

Vorher 5 Drücken Sie die Taste erneut, um auf das neu eingestellte Bild zurückzukehren. Mit jedem Drücken der Taste wird zwischen “Vorher” und “Nachher” hin und her geschaltet. 6

Wiederholen Sie die Schritte 1 und 5 für die anderen Parameter.

Drücken Sie HOME MENU, um das Menü zu verlassen.

4 Drücken Sie während der Durchführung der Einstellung BLAU auf der Fernbedienung. Die Anzeige “Vorher” erscheint, und das zuletzt eingestellte Bild wird zu Vergleichszwecken angezeigt.

I-P-Modus Führt die optimale Umwandlung vom Zeilensprung- zu fortschrittlicheren Signalverfahren durch. Dies funktioniert sowohl für Video- als auch Standbilder. Einstellungen 1

Videobild-Optimierung

Standbild-Optimierung

Vorsicht • Falls Sie das Menü durch Drücken von HOME MENU verlassen oder 60 Sekunden lang kein Bedienungsvorgang durchgeführt wird, werden alle zuletzt angezeigten Parametereinstellungen gespeichert. • Falls Sie das Menü verlassen möchten, ohne die Einstellungen im Bildschirm “Nachher” durchzuführen (oder die Einstellungen deaktiviert lassen), schalten Sie auf den Bildschirm “Vorher” zurück, und verlassen Sie das Menü erst dann. Hinweis

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Für 3DYC können einzelne Parameter nur dann gewählt werden, wenn: – “EINGANG 1”, “EINGANG 2” oder “EINGANG 3” als Eingangsquelle und “Video” als Eingangssignaltyp (siehe Wählen eines Eingangssignaltyps auf Seite 52) gewählt sind; oder – “EINGANG 5” als Eingangsquelle wurde und kein S-VideoKabel angeschlossen ist; oder wenn Sie den Analog-Tuner gewählt haben. • Die 3DYC-Einstellung ist unwirksam, wenn Signale vom Typ SECAM, PAL60 oder 4.43NTSC eingegeben werden. • Die I-P-Modus-Einstellung wird deaktiviert, wenn Sie eine externe Eingangsquelle verwenden und für “Spielsteuerprior.” im Menü “Weiterführende Einstellungen” die Einstellung “Ein” wählen. • Im I-P-Modus können einzelne Parameter für die folgenden Eingangssignale nicht gewählt werden: 480p, 576p, 720p, 1080p.

• Sie können im Bildschirm “Vorher” keinen Posten einstellen. Eine Warnmeldung erscheint. • Falls Sie auf einen anderen Parameter umschalten, achten Sie darauf, zuerst von der Anzeige “Vorher” auf die Anzeige “Nachher” umzuschalten, da Sie anderenfalls “Vorher” nicht wählen können. Falls Sie dies nicht tun, erscheint eine Warnmeldung. • Falls Sie den gewählten Posten im Bildschirm “Vorher” verlassen, wird der vorherige Eintrag gespeichert, und die Taste funktioniert nicht mehr. • Falls Sie den gewählten Posten im Bildschirm “Nachher” verlassen, wird der neue Eintrag gespeichert, und die Taste funktioniert nicht mehr. • Falls Sie den Parameter “AV-Wahl” bewegen und ändern, wird der neue Eintrag im gegenwärtigen Parameter gespeichert, und die Taste funktioniert weiterhin. • Sie können die Bilder verschiedener Parameter im Menü “AV-Wahl” (beispielsweise “STANDARD” und “FILM”) nicht vergleichen. • Wenn Sie diese Funktion wählen, werden “Intellig.-Modus” für “ProfiEinstellungen” im “Bild“-Menü”, “OPTIMAL” im Menü “AV-Wahl” und “Zimmerlichtsensor” im Menü “Weiterführende Einstellungen” ausgeschaltet, und die Bildqualität kehrt auf die Vorgabeeinstellungen zurück. • Diese Funktion kann nicht gewählt werden, wenn: - Sie “AV-Wahl” wählen, - wenn Sie im Bestätigungsfenster für “Rückstellen” im “Bild”-Menü “Ja” oder “Nein” wählen, oder - Sie ein Menü von der PC-Signalquelle wählen.

Mit den folgenden Einstellungen können Sie die Klangqualität Ihren Wünschen anpassen. Stellen Sie den Ton wunschgemäß für die gewählte AV-Wahloption ein. Siehe AV-Wahl auf Seite 30. 1 2

Drücken Sie HOME MENU. Wählen Sie “Ton” (/, dann ENTER).

Wählen Sie einen Einstellpunkt (/).

Stellen Sie die gewünschte Stufe ein (/).

Sie können einen der folgenden Effekte wählen: SRS FOCUS, SRS oder SRS TruBass. 1

Drücken Sie HOME MENU.

Wählen Sie “Ton” (/, dann ENTER).

Wählen Sie “Klangeffekt” (/, dann ENTER).

Wählen Sie “SRS FOCUS”, “SRS” oder “SRS TruBass” (/).

Wählen Sie den gewünschten Parameter (/).

STANDARD Einstellungen Aus

Rückstellen Klangeffekt Hauptbild

Kopfhörer-Leistung Sub-Lautstärke

Zum Abschwächen der Höhen

Zum Betonen der Höhen

Zum Abschwächen der Bässe

Zum Betonen der Bässe

Deaktiviert SRS® Aktiviert SRS® Realisiert ein echt dreidimensionales Klangfeld

SRS TruBass Einstellungen Aus Ein

Verlagert den Verlagert den Lautstärkeschwerpunkt Lautstärkeschwerpunkt nach links nach rechts 6

Aktiviert SRS FOCUS® Verlagert das Klangbild nach oben und sorgt für klarere Klangkonturen

SRS Einstellungen Aus

Deaktiviert SRS FOCUS®

Deaktiviert SRS TruBass® Aktiviert SRS TruBass® Bietet einen tiefen, reichen Bass mithilfe einer neuen Technologie

Drücken Sie HOME MENU, um das Menü zu verlassen.

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis Hinweis • Für die Kopfhörerwiedergabe kann die Klangqualität nicht eingestellt werden. • Wenn Sie Toneinstellungen mit angeschlossenem Kopfhörer vornehmen, werden die neuen Einstellungen nach Abtrennung des Kopfhörers für die Klangwiedergabe wirksam. • Zum Zurückstellen aller Einstellungen auf die Werksvorgaben drücken Sie /, um “Rückstellen” in Schritt 3 zu wählen, und drücken Sie dann ENTER. Es erscheint ein Bestätigungsfenster. Wählen Sie “Ja” mit /, und drücken Sie dann ENTER.

(WOW) bezeichnet einen Zustand, in dem SRS FOCUS®, SRS® und SRS TruBass® eingeschaltet sind. • Für die Kopfhörerwiedergabe können die Klangeffekte nicht eingestellt werden. • Wenn Sie den Klangeffekt mit angeschlossenem Kopfhörer ändern, werden die neuen Einstellungen nach Abtrennung des Kopfhörers für die Klangwiedergabe wirksam. • Die Auswirkung dieser Funktion ist signalabhängig.

Tonempfang vom Nebenbildschirm über Kopfhörer Bei Anschluss eines Kopfhörers kann Ton vom Nebenbildschirm im Doppelbildschirm- oder Bild-in-Bild-Modus mitgehört werden; Ton vom Hauptbildschirm wird über die Lautsprecher ausgegeben. Um diese Funktion zu verwenden, gehen Sie wie folgt vor. 1 2 3 4

Energiesparmodi Die Energiesparfunktion macht Ihnen das Stromsparen einfach.

Energiesparmodus Zur Senkung des Stromverbrauchs stehen Ihnen drei Energiesparmodi zur Verfügung.

Drücken Sie HOME MENU.

Drücken Sie HOME MENU.

Wählen Sie “Ton” (/, dann ENTER).

Wählen Sie “Energiesparmodi” (/, dann ENTER).

Wählen Sie “Kopfhörer-Leistung” (/).

Wählen Sie “Energiesparmodus” (/, dann ENTER).

Wählen Sie den gewünschten Parameter (/).

Wählen Sie “Modus 1”, “Modus 2” oder “Bild aus” (/, dann ENTER).

Klangeffekt Kopfhörer-Leistung

Energiesparmodus Einstellungen Aus

Der Ton vom Hauptbildschirm wird über den Ausgangsanschluss PHONES ausgegeben

Im Doppelbildschirm- oder im Bild-in-BildModus wird Ton vom Nebenbildschirm über den Ausgangsanschluss PHONES ausgegeben

Wählen Sie “Sub-Lautstärke” (/).

Wählen Sie den gewünschten Lautstärkepegel (/).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Senkt die Bildhelligkeit nicht

Reduziert den Stromverbrauch etwas, wobei das Helligkeitsabsinkniveau leicht unterdrückt wird

Senkt die Bildhelligkeit und den Stromverbrauch

Deaktiviert den Bildschirm, um Strom zu sparen. Zum Reaktivieren der Bildwiedergabe drücken Sie eine beliebige Taste außer i +/ i – und e. Diese Einstellung wird vom System nicht gespeichert.

Hinweis • Zum Einstellen der Kopfhörerlautstärke nach Wahl von “Bild in Bild” verwenden Sie stets den (im Verfahren angegebenen) Menüposten, ungeachtet dessen, ob die Bildschirmanzeige auf Einzelbildschirm, Doppelbildschirm oder Bild-in-Bild geschaltet ist. Bei Wahl von “Bild in Bild” im Einzelbildschirm-Modus wird der Ton vom Bildschirm über die Lautsprecher ausgegeben, auch wenn ein Kopfhörer angeschlossen ist.

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Wenn Sie den Energiesparmodus ändern, können Sie eine Änderung in der Tonwiedergabe wahrnehmen. Dies ist normal. • Die Energiesparfunktion kann den Wirkungsgrad des Bildschirms über lange Zeit erhalten. Wir empfehlen die Einstellung der Energiesparfunktion auf “Modus 1”, um den Wirkungsgrad des Bildschirms über lange Zeit zu erhalten.

Kein Signal -aus- (nur AV-Signalquelle)

Energiemanagement (nur PC-Signalquelle)

Schaltet das System automatisch in den Standby-Modus, wenn 15 Minuten lang kein Signal erhalten wird.

Schaltet das System automatisch in den Bereitschaftsmodus, wenn vom PC kein Signal empfangen wird.

Drücken Sie HOME MENU.

Drücken Sie HOME MENU.

Wählen Sie “Energiesparmodi” (/, dann ENTER).

Wählen Sie “Energiesparmodi” (/, dann ENTER).

Wählen Sie “Kein Signal -aus-” (/, dann ENTER).

Wählen Sie “Energiemanagement” (/, dann ENTER).

Wählen Sie “Aktiviert” (/, dann ENTER).

Wählen Sie “Modus 1” oder “Modus 2” (/, dann ENTER).

Kein Signal -ausEinstellungen Deaktiviert (Vorgabe) Aktiviert

Schaltet das System nicht in den Bereitschaftsmodus Schaltet das System in den Bereitschaftsmodus, wenn 15 Minuten lang kein Signal erhalten wird

• Schaltet das System auf den Bereitschaftsmodus, wenn vom PC acht Minuten lang kein Signal erhalten wird. • Auch wenn Sie den Computer wieder in Betrieb zu nehmen beginnen und der Signalempfang wieder hergestellt ist, bleibt das System ausgeschaltet. • Sie können das System wieder einschalten, indem Sie STANDBY/ON am Plasma-Fernseher oder a auf der Fernbedienung drücken.

• Schaltet das System auf den Bereitschaftsmodus, wenn vom PC acht Sekunden lang kein Signal erhalten wird. • Wenn Sie den Computer wieder in Betrieb zu nehmen beginnen und der Signalempfang wieder hergestellt ist, wird das System eingeschaltet. • Sie können das System wieder einschalten, indem Sie STANDBY/ON am Plasma-Fernseher oder a auf der Fernbedienung drücken.

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jede Minute eine Meldung angezeigt. • Wenn nach Beendigung eines Fernsehprogramms noch Störsignale am Plasma-Fernseher anliegen, wird das System unter Umständen nicht auf den Bereitschaftsmodus geschaltet.

Kein Bedienung -aus- (nur AV-Signalquelle) Schaltet das System automatisch in den Standby-Modus, wenn innerhalb drei Stunden kein Vorgang ausgeführt wird. 1

Drücken Sie HOME MENU.

Wählen Sie “Energiesparmodi” (/, dann ENTER).

Wählen Sie “Keine Bedienung -aus-” (/, dann ENTER).

Wählen Sie “Aktiviert” (/, dann ENTER).

Schaltet das System nicht in den Bereitschaftsmodus Schaltet das System in den Bereitschaftsmodus, wenn innerhalb von drei Stunden kein Vorgang ausgeführt wird

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jede Minute eine Meldung angezeigt.

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Diese Funktion kann nicht gewählt werden, wenn der PC an die HDMI-Buchse angeschlossen ist.

Keine Bedienung -ausEinstellungen Deaktiviert (Vorgabe)

Wiedergabe von DTV-Programmen

Wiedergabe von DTV-Programmen DTV-Programme betrachten Digital-TV (DTV) ersetzt nicht nur die herkömmlichen analogen Fernsehprogramme, sondern bietet darüber hinaus ein breiteres Programmangebot, eine bessere Bildqualität und verschiedene zusätzliche Informationen. Weiterhin ermöglicht es eine Reihe weiterer Funktionen wie Untertitel und multiple Tonkanäle.

• Bei Empfang von DTV-Rundfunkprogrammen startet automatisch der Bildschirmschoner, wenn länger als drei Minuten keine Bedienung erfolgt.

Betrachten eines Kanalbanners Ein Kanalbanner enthält Programmnamen, Programm-Start-/ Endzeiten und sonstige Kanalinformationen. 1

Drücken Sie TV/DTV, um den DTV-Modus zu wählen. Drücken Sie p. • Ein Kanalbanner erscheint. 001

• Die Kompatibilität dieses Produkts mit digitalen terrestrischen Diensten - Einzelheiten sind in den technischen Daten angegeben - ist zum Zeitpunkt der Produkteinführung festgelegt.

Hinweis • Bei der automatischen Installation (Seite 27) bitte unbedingt den Tuner-Empfangsmodus “Digital” oder “Alles” einstellen. • Wenn Sie den DTV-Modus wählen, bevor die Kanalsuche durchgeführt wurde, ist im folgenden Fenster “DTVKonfigurierung” nur der Punkt “Installation” wählbar. • Im DTV-Modus drücken Sie m, um den Videotext-Bildschirm aufzurufen (außer in Großbritannien).

Schalten Sie mit TV/DTV in den DTV-Modus.

Rufen Sie mit ENTER die Kanalliste auf.

• Um Informationen zu anderen Kanälen anzuzeigen, drücken Sie /. • Um den am Banner gewählten Kanal abzustimmen, drücken Sie ENTER. • Im Kanalbanner finden Sie auch Symbole für Favoriten ( ), Untertitel ([) und Videotext (m) falls für den gewählten Kanal zutreffend. • Zum Verlassen der Banneranzeige drücken Sie EXIT 3 Um detailliertere Programminformationen zu erhalten, drücken Sie p erneut. Aktuell ************************

Wählen Sie einen Kanal (/, dann ENTER). • Sie können Kanäle auch durch Drücken der Tasten 0 bis 9 oder P+/P– auf der Fernbedienung wählen. Hinweis • Für schnellen Zugriff auf Kanal 1 (einstelliger Kanal) im DTV-Modus drücken Sie 001. Sie können Kanal 1 auch durch Drücken von 01 oder 1 wählen, dann müssen Sie aber nach Eingabe der letzten Stelle zwei Sekunden lang warten. Dasselbe gilt für zweistellige Kanäle. • Mit P+/P– können auf Überspringen eingestellte oder nicht als Favoriten gespeicherte Kanäle nicht abgerufen werden (wenn die Favoritenfunktion auf “Ein” gestellt ist. Bezüglich Favoritenkanäle siehe Seite 42). • Bei gesperrten Kanälen ist jedes Mal das korrekte Passwort (Seite 57) einzugeben.

• Zum Umschalten zwischen den Programminformationen für Jetzt und Weiter drücken Sie /. • Um Detail-IInformationen zu anderen Kanälen anzuzeigen, drücken Sie /. • Um den am Banner gewählten Kanal abzustimmen, drücken Sie ENTER. • Zum Verlassen der Detailinformationsanzeige drücken Sie RETURN. • Um die Anzeige aller Banner zu verlassen, drücken Sie EXIT. • Wenn das Banner weitere Informationen enthält, erscheint “Mehr”. Drücken Sie die Taste BLAU, um alle Informationen anzuzeigen. Hinweis • Die Bannerdaten werden im Minutentakt aktualisiert. • Bei manchen Programmen sind eventuell keine Detailinformationen verfügbar. • Wenn ein Sender ungenaue Informationen liefert, kann es vorkommen, dass gewisse Symbole fälschlicherweise erscheinen oder fehlen.

Wiedergabe von DTV-Programmen

Betrachten von Untertiteln

Ersetzen bestehender Kanäle

Im DTV-Modus können Sie Untertitel durch Drücken von [ einund ausschalten.

Durch das folgende Verfahren werden die momentanen DTVKanaleinstellungen zunächst verworfen, dann wird nach empfangbaren Kanälen gesucht, und die Kanalkonfigurierung wird von Neuem durchgeführt.

Wiederholen Sie die Schritte 1 bis 4 in Neuwahl eines Landes.

Wählen Sie “Programm ersetzen” (/, dann ENTER). • Das System löscht zuerst alle Kanalinformationen und startet dann eine Kanalsuche. • Zum Abbrechen der laufenden Programmsuche drücken Sie HOME MENU.

Hinweis • Wenn ein Programm bei Aktivierung dieser Funktion aufgenommen wird, werden Untertitel ebenfalls aufgezeichnet.

Neukonfigurierung der DTV-Kanaleinstellungen

Informationen suchen

In diesem Abschnitt wird beschrieben, wie Sie die DTVKanaleinstellungen nach Einrichtung der DTV-Kanäle mit Autoinstallation (Seite 27) neu konfigurieren können. “DTVKonfigurierung” kann nur bei DTV-Empfang gewählt werden.

003 ****** 004 ************

Neuwahl eines Lands 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Hinweis • Die Durchführung von “Programm ersetzen” erfordert einen zeitlichen Spielraum von mindestens einer Stunde bis zur nächsten programmierten Aufnahme oder zum nächsten Auto-Update. • Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Passwort-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passworts auf Seite 56. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER). Wählen Sie “Installation” (/, dann ENTER). • Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein.

Wählen Sie “Land” (/).

Wählen Sie das Land (/).

Hinzufügen neuer Kanäle

Installation Spannungsversorgung Land

Mithilfe des folgenden Verfahrens können Sie nach neuen Kanälen suchen und diese speichern, wobei die momentanen DTVKanaleinstellungen erhalten bleiben.

Neues Programm hinzufügen

Wiederholen Sie die Schritte 1 bis 4 in Neuwahl eines Landes.

Wählen Sie “Neues Programm hinzufügen” (/, dann ENTER). • Die Kanalsuche läuft automatisch an. Neu gefundene Kanäle werden vom Plasma-Fernseher automatisch gespeichert.

Signalprüfung Auf Werkseinstellungen zurücksetzen

Neues Programm hinzufügen Informationen suchen

Hinweis • Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Passwort-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passworts auf Seite 56. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

• Zum Abbrechen der laufenden Programmsuche drücken Sie HOME MENU. Hinweis • Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Passwort-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passworts auf Seite 56. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Wiedergabe von DTV-Programmen

Wiederholen Sie die Schritte 1 bis 4 von Signalstärke prüfen.

Sie können bei jedem einzelnen TV-Programm die Signalstärke und Signalqualität kontrollieren.

Wählen Sie “Auf Werkseinstellungen zurücksetzen” (/, dann ENTER). • Es erscheint ein Bestätigungsfenster.

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

3 Durch Drücken von “OK” werden die Werksvorgaben wiederhergestellt. Die Autoinstallation wird dann automatisch gestartet.

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Installation” (/, dann ENTER). • Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein.

Wählen Sie “Signalprüfung” (/, dann ENTER).

Wählen Sie “RF Kanal” (/, dann ENTER).

Wählen Sie das zu prüfende Programm (/).

Individuelle Gestaltung kanalbezogener Einstellungen

In diesem Abschnitt wird beschrieben, wie verschiedene kanalbezogene Einstellungen individuell gestaltet werden können. Diese Einstellungen umfassen das Speichern von Kanälen als Favoriten, das Überspringen von Kanälen und die Kanalsperre.

Neues Programm hinzufügen Signalstärke

• Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Passwort-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passworts auf Seite 56. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Einstellen von Programmoptionen 0

• Verwenden Sie die Funktion “Neues Programm hinzufügen” hier zum Ergänzen von Programmen innerhalb des gewählten RF Kanals (Empfangsfrequenz).

Zum Auswählen einzelner Kanäle und zum Aktivieren der Funktionen Favoriten, Überspringen für die Kanäle oder Kanalsperre gehen Sie wie nachfolgend beschrieben vor. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Programmverwaltung” (/, dann ENTER). • Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein.

Wählen Sie “Programmoptionen” (/, dann ENTER). • Das Programmoptionsfenster mit einer Liste der registrierten Kanäle erscheint.

Hinweis • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Ein-/Ausschalten der Stromversorgung zur Antenne Zum Ein- und Ausschalten der Stromversorgung der mit dem DTVAntennenanschluss verbundenen Antenne gehen Sie wie nachfolgend beschrieben vor. 1

Wiederholen Sie die Schritte 1 bis 4 von Signalstärke prüfen.

Wählen Sie “Spannungsversorgung” (/).

Wählen Sie “Ein” oder “Aus” (Vorgabe) (/).

Programmoptionen Überspringen 001 ∗∗∗ ∗∗∗ 002 ∗∗∗ ∗∗∗ 007 ∗∗∗ ∗∗∗∗∗ 030 ∗∗∗∗ ∗∗∗∗∗∗∗ 040 ∗∗∗ ∗∗∗∗ ∗∗

Vorsicht • Wenn die Einstellung “Spannungsversorgung” eingestellt ist, schließen Sie die Antenne direkt an die Eingangsbuchse ANT auf der Rückseite des Plasma-Fernsehers an. Beim Anschließen von anderen Geräten zwischen der Antenne und dem PlasmaFernseher kann es zu einer Beschädigung des Geräts kommen. Hinweis • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Werksvorgaben zurückrufen Mit dieser Funktion können Sie alle DTV-Einstellungen auf die Werksvorgaben zurückstellen.

051 ∗∗∗ ∗ 800 ∗∗∗ ∗∗∗∗∗∗∗∗∗∗

6 Wählen Sie einen bestimmten Kanal (///, dann ENTER zur Aktivierung/Deaktivierung). • Wählen Sie “Ein” für Favoriten, wenn Sie den Kanal als Favorit (digital) speichern möchten. So gespeicherte Kanäle können dann später einfach durch Wahl aus der Favoritenliste abgerufen werden. • Wählen Sie “Ein” für “Überspringen”, wenn Sie möchten, dass der Kanal bei Betätigung von P+/P– an der Fernbedienung oder von CHANNEL +/– am Plasma-Fernseher übersprungen werden soll. • Wählen Sie “Ein” für Kanalsperre, wenn Sie ein Abstimmen des Kanals ohne Passwort-Eingabe verhindern möchten.

Wiedergabe von DTV-Programmen

7 Wenn Sie mit allen Einstellungen fertig sind, ist noch an Folgendes zu denken. • Wenn Sie einen Kanal als Favoritenkanal gespeichert haben, lesen Sie unter Aktivieren der Favoritenfunktion nach, und aktivieren Sie die Favoritenfunktion. • Wenn Sie einen Kanal gesperrt haben, lesen Sie unter Verwendung eines Passworts auf Seite 56, und bestimmen Sie ein geeignetes vierstelliges Passwort.

Hinweis • Mit “Autom. Überspringen” können Sie “Gruppen” von Diensten wie Radio und Textdaten überspringen. Die einzelnen Programmeinstellungen für Überspringen in den “Programmoptionen” werden nicht beeinflusst, auch wenn diese Funktion aktiviert ist. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Einstellen der Kindersicherung

Hinweis • Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Passwort-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passworts auf Seite 56. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Aktivieren der Favoritenfunktion Vergessen Sie nach Speicherung von Kanälen als Favoriten nicht, diese Funktion zu aktivieren. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Programmverwaltung” (/, dann ENTER). • Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein. Programmverwaltung

Mithilfe dieser Funktion können Sie verhindern, dass sich Kinder Fernsehprogramme ansehen können, für die ein Mindestalter vorgegeben ist. Diese Funktion hängt vom bei der Kanalkonfiguration gewählten Land ab. Sie können eine Altersgrenze zwischen 4 und 18 vorgeben, sodass das Passwort eingegeben werden muss, um entsprechend geschützte Fernsehprogramme betrachten zu können. 1

Wiederholen Sie die Schritte 1 bis 4 von Aktivieren der Favoritenfunktion.

Wählen Sie “Kindersicherung” (/).

Gespeicherte DTV-Kanäle sortieren Anhand der folgenden Anleitung kann die Reihenfolge der gespeicherten DTV-Kanäle geändert werden.

Programmoptionen Programmsortierung

Wählen Sie eine Altersgrenze (/). • Sie können eine Zahl zwischen 4 und 18 sowie “Aus” wählen. • Wenn Sie “Aus” gewählt haben, ist keine Passworteingabe erforderlich, welches Fernsehprogramm mit vorgegebenem Mindestalter auch gewählt wird.

Wiederholen Sie die Schritte 1 bis 4 von Aktivieren der Favoritenfunktion. Wählen Sie “Programmsortierung” (/, dann ENTER). • Der Sortier-Bildschirm erscheint. Wählen Sie einen zu verlegenden Kanal (///, dann ENTER). Programmsortierung

1/3 007 ************

Wählen Sie “Favoriten” (/). Wählen Sie “Ein” (/). • Nachdem Sie Kanäle als Favoriten gespeichert haben, können Sie diese mit P+/P– auf der Fernbedienung oder mit CHANNEL +/– am Plasma-Fernseher abrufen. Hinweis

• Diese Funktion ermöglicht das Überspringen von Dienstegruppen, wie z. B. Radio und Videotextdienste. 1 Wiederholen Sie die Schritte 1 bis 4 von Aktivieren der Favoritenfunktion. 2 3

Wählen Sie “Autom. Überspringen” (/). Wählen Sie einen zu überspringenden Kanal (/). • Wählen Sie zwischen “Aus”, “Radio”, “Daten” oder “Beide”.

• “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Aktivieren von automatischem Überspringen

Wählen Sie die gewünschte neue Position (///, dann ENTER). • Der Sortiervorgang wird ausgeführt. Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Um die Seite bei Sortieranzeige in Schritt 4 zu ändern, wählen Sie ▲/▼ am Bildschirm mit ///, um eine Seite zu bestimmen, und drücken Sie dann ENTER. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Wiedergabe von DTV-Programmen

Wählen eines Digital-Audioformats

Verwendung von Software-Aktualisierung

Zum Umschalten zwischen dem PCM- und dem Dolby-DigitalAudioformat gehen Sie wie nachfolgend beschrieben vor.

Diese Funktion führt Download und Aktualisierung der SystemSoftware zum vorgegebenen Zeitpunkt durch.

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Persönliche Einstellungen” (/, dann ENTER).

Wählen Sie “Digital-Audio” (/).

Bei Aktivierung dieser Funktion prüft der Plasma-Fernseher, ob aktualisierte Software zur Verfügung steht, und lädt diese dann gegebenenfalls herunter. Danach führt das System den Vorgang “Neues Programm hinzufügen” (Seite 40) aus. Diese Vorgänge laufen automatisch zur vorgegebenen Zeit ab.

Wählen Sie “PCM” oder “Dolby” (/).

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Software Aktualisierung” (/, dann ENTER).

Wählen Sie “Auto Aktualisierung” (Vorgabe) (/).

Wählen Sie “Ein” (/).

Persönliche Einstellungen Digital-Audio

Verwendung der automatischen Aktualisierung

Software Aktualisierung Auto Aktualisierung

Aktualisierungs Zeit eingeben Manuelle Aktualisierung starten Technische Information

Hinweis • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Wählen der Sprache für Ton, Untertitel und Videotext Die Spracheinstellungen für Ton, Untertitel und Videotext können manuell konfiguriert werden. 1 Wiederholen Sie die Schritte 1 bis 4 von Wählen eines Digital-Audioformats. 2

Wählen Sie “Sprache” (/, dann ENTER).

3 Wählen Sie “Primärton”, “Sekundärton”, “Primär-Untertitel”, “Sekundär-Untertitel” oder “Videotext” (/). 4

Wählen Sie eine Sprache (/). Hinweis • Der Plasma-Fernseher wählt die Sprache automatisch auf Grundlage der “Land”-Einstellung (Seite 27), wenn die gewählte Sprache für Ton, Untertitel oder Videotext nicht zur Verfügung steht. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Hinweis • Als Normaleinstellung wird “Ein” empfohlen. • Damit die automatische Aktualisierung startet, muss ein Spielraum von mindestens einer Stunde bis zum Start der nächsten vorprogrammierten Aufnahme/Betrachtung vorhanden sein. • 60 Sekunden vor dem vorgesehenen Update wird abgefragt, ob “Auto Aktualisierung” starten soll oder nicht. Wenn “OK” gewählt oder nicht innerhalb von 50 Sekunden geantwortet wird, startet die Auto-Update automatisch. • Während eine Aktualisielung durchgeführt wird, wird das TVBild nicht zur externen Ausgangsbuchse ausgegeben. • Zum Abbrechen einer laufenden Aktualisierung ist HOME MENU zu drücken. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Wiedergabe von DTV-Programmen

Update-Zeit einstellen

MHEG-Anwendungen verwenden (nur Großbritannien)

Sie können die Zeit einstellen, zu der der Plasma-Fernseher täglich eine automatische Aktualisierung durchführt. Zur Verwendung dieser Funktion ist zunächst “Auto Aktualisierung” auf “Ein” einzustellen.

Einige Stationen strahlen Programme mit MHEG-codierten Multimedia-Elementen (MHEG = Multimedia and Hypermedia Expert Group) für interaktives DTV aus. Falls vorhanden, startet das MHEG-Element nach dem Drücken einer der Farbentasten oder der Taste m.

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Software Aktualisierung” (/, dann ENTER).

Wählen Sie “Aktualisierungs Zeit eingeben” (/, dann ENTER).

6 Stellen Sie die Zeit für die Auto-Aktualisierung ein (///  oder 0 bis 9). Aktualisierungs Zeit eingeben Zeit 11

Hinweis • Bei aktivierten Untertiteln arbeitet diese Funktion ggf. nicht einwandfrei (siehe Seite 40).

Bildschirmschoner Bei Empfang von DTV-Rundfunkprogrammen startet automatisch der Bildschirmschoner, wenn länger als drei Minuten keine Bedienung erfolgt. Hinweis

Manuelle Aktualisierung starten Diese Funktion gestattet Ihnen die manuelle Ausführung der Software-Aktualisierung. Wenn weniger als eine Stunde Zeit bis zur nächsten planmäßigen automatischen Aktualisierung oder zu einem programmgesteuerten Aufnahme-/Wiedergabeereignis bleibt, kann eine manuelle Aktualisierung nicht ausgeführt werden. 1

Wiederholen Sie die Schritte 1 bis 4 in Update-Zeit einstellen.

Wählen Sie “Manuelle Aktualisierung starten” (/, dann ENTER). Hinweis • Damit die manuelle Aktualisierung startet, muss ein Spielraum von mindestens einer Stunde bis zum Start der nächsten vorprogrammierten Aufnahme/Betrachtung vorhanden sein. • Damit die manuelle Aktualisierung starten kann, muss der Spielraum bis zum Start von Auto Aktualisierung mindestens eine Stunde betragen. • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

Technische Information anzeigen Verwenden Sie diese Funktion zum Abrufen der Versionsnummer von Hard- und Software. 1

Wiederholen Sie die Schritte 1 bis 4 in Update-Zeit einstellen.

Wählen Sie “Technische Information” (/, dann ENTER). Hinweis • “DTV-Konfigurierung” kann nur bei DTV-Empfang gewählt werden.

• Bei aktiviertem Bildschirmschoner sind die folgenden Operationen möglich: • Drücken Sie TV/DTV zum Umschalten auf Analog-TV. • Drücken Sie eine beliebige andere Taste, um auf den normalen Radioprogramm-Bildschirm zu schalten. • Der Programm-Timer ist bei angezeigtem Bildschirmschoner aktiviert.

Wiedergabe von DTV-Programmen

Allgemeine Schnittstelle

2 Schieben Sie das einzusetzende CA-Modul mit Smart-Card bis zum Anschlag in den Common Interface-Schacht ein.

Für den Empfang verschlüsselter DTV-Signale benötigen Sie ein CA-Modul und eine Smart-Card vom Dienstanbieter. Der CA-Modultyp kann je nach Hersteller unterschiedlich sein, wobei jedes CA-Modul ein bestimmtes Verschlüsselungssystem unterstützt. Ihr Plasma-Fernseher unterstützt CA-Module für den DVB-Standard. Bitte erkundigen Sie sich beim Dienstanbieter nach dem geeigneten CA-Modul. Bitte beachten Sie, dass eine Smart-Card eventuell nur für einen bestimmten Anbieter und damit eine begrenzte Spanne an Kanälen geeignet ist.

Installieren von CA-Modul und Smart-Card Der Schacht für die Common Interface-Karte befindet sich auf der Rückseite des Plasma-Fernsehers. 1 Halten Sie die Schachtabdeckung auf der Rückseite des Plasma-Fernsehers an der Lasche und drücken Sie diese nach links (a); nehmen Sie die Abdeckung dann ab, indem Sie die Laschenverriegelung nach unten (b) ziehen.

Anzeigen von Informationen zum eingesetzten CA-Modul Informationen zum CA-Modul können angezeigt werden, wenn ein solches im Common Interface-Schacht eingesetzt ist. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “DVB-CI-Information” (/, dann ENTER). (Die Option “DVB-CI-Information” ist ausgegraut, wenn kein CAModul eingesetzt ist.)

• CA-Module und Smart-Cards sind bei Pioneer nicht inbegriffen und auch nicht als Sonderzubehör erhältlich. Belassen Sie die Karte nach dem Einsetzen permanent im Schacht. Entnehmen Sie sie nicht, sofern dies nicht eigens verlangt wird. Die Karte muss z. B. im Gerät sein, wenn der Dienstanbieter neue Daten auf die Smart-Card herunterladen will.

Elektronische Programmführung (EPG) verwenden (nur DTV)

Elektronische Programmführung (EPG) verwenden (nur DTV) EPG-Anzeigeformat Die elektronische Programmführung (EPG) zeigt die Tabelle der geplanten TV-Programme und Detailinformationen über einzelne Programme an. Sie ermöglicht darüber hinaus einfaches Wählen und Aufrufen des gewünschten Programms. Der EPG-Bildschirm umfasst Programminformation, Kanalliste und Allgemeine Programmliste. In diesem Abschnitt sind in den Sendeplan- und Informationsfenstern angezeigte Informationen beschrieben. Hinweis • Für digitale TV-Programme, die keine EPG-Daten beinhalten, sind die entsprechenden EPG-Informationen nicht verfügbar. • Wenn die aktuelle Zeit nicht korrekt eingestellt ist, kann es vorkommen, dass die EPG-Informationen mancher TVProgramme nicht angezeigt werden.

Allgemeine Programmliste

Erscheint, wenn die Sendeplantabelle vorwärts oder rückwärts gescrollt werden kann.

Hebt den aktuell gewählten Kanal hervor.

Zeigt das für Aufnahme/Betrachtung eingestellte Programm.

Erscheint, wenn im gleichen Zeitraum noch andere Programme (häufig kurze) geplant sind.

Zeigt das für Aufnahme/Betrachtung eingestellte Programm (wobei ein anderes Programm für Aufnahme im gleichen Zeitraum eingestellt ist).

Erscheinen, wenn im gleichen Zeitraum noch andere Programme geplant sind.

Programm-Sparte Hinweis • Die allgemeine Programmliste kann Felder enthalten, bei denen die unteren rechten Ecken gefaltet sind. Dies bezeichnet, dass für den gleichen Zeitraum noch weitere Programme geplant sind. Um den Titel solcher Programme und die dazugehörigen Informationen einzusehen, das gefaltete Feld markieren und dann / drücken.

Elektronische Programmführung (EPG) verwenden (nur DTV)

• Zum Verlassen der Detail-Informationsanzeige drücken Sie p erneut (oder RETURN).

Über EPG Nach dem folgenden Vorgehen können Sie den Sendeplan von digitalen TV-Programmen einsehen, die gewünschten Informationen ansehen und/oder Programme wählen.

Hinweis • Die allgemeine Programmliste zeigt keine beendeten Programme. • Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführen, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT gewählt haben. Siehe Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung auf Seite 69.

Wählen Sie das gewünschte TV-Programm (/, /).

Zum Beenden der Programmführung drücken Sie EPG erneut.

Drücken Sie EPG. • Der EPG-Bildschirm erscheint. • Der EPG-Bildschirm wird automatisch aktualisiert, wenn EPGDaten erfolgreich empfangen wurden. Falls nicht, zeigt der EPG-Bildschirm ein Leerbild.

TV-Programme mit EPG vorprogrammieren EPG ermöglicht das einfache Vorprogrammieren von digitalen TV-Programmen für spätere Betrachtung (automatische Kanalwahl) und Aufnahme. Zum Aufnehmen des Programms müssen Sie auch Ihr Aufnahmegerät entsprechend vorbereiten. Näheres hierzu finden Sie in der dazugehörigen Bedienungsanleitung.

• Drücken Sie P+/P– zum Springen zur nächsten bzw. vorhergehenden Seite der Kanalliste. • Im Info-Fenster erscheinen Informationen zum gewählten Programm. • Zum Betrachten eines laufenden Programms wählen Sie das Programm (dann ENTER). • Sie können je nach Bedingungen die Informationen zu bis einer Woche vorausliegenden Programmen prüfen. • Je nach Bedingungen kann die Übernahme der EPG-Daten einige Zeit in Anspruch nehmen. 3 Zum Einsehen weiterer Informationen (momentan nicht angezeigt) drücken Sie p. • Die Detail-Informationen erscheinen im Sendeplanfenster. • Wenn der Bildschirm weitere Informationen enthält, erscheint “Mehr”. Drücken Sie die Taste BLAU, um alle Informationen anzuzeigen.

Automatische Kanalwahl und StandbyAufnahme verwenden Bei eingeschalteter System-Stromversorgung wählt diese Funktion automatisch das vorprogrammierte Programm, wenn dessen Sendezeit beginnt. Dies stellt sicher, dass Sie die gewünschte Sendung auch dann nicht verpassen, wenn Sie gerade ein anderes TV-Programm sehen. Auch wenn sich das System im Standby-Modus befindet, wird der Plasma-Fernseher automatisch aktiv und gibt das AV-Signal zur Aufnahme aus, sobald die Sendezeit des vorprogrammierten TVProgramms beginnt. 1

Drücken Sie EPG. • Der EPG-Bildschirm erscheint.

2 Wählen Sie das vorzuprogrammierende Programm (/, / , dann ENTER). • Wählen Sie ein Programm, das noch nicht begonnen hat. • Ein Einstellmenü erscheint. • Wählen Sie ein laufendes Programm (dann ENTER): Der EPGBildschirm wird geschlossen und ein Kanal aufgerufen. • Wählen Sie ein laufendes Programm (dann GRÜN): Das Programm kann für die Aufnahme/Betrachtung am nächsten Sendetermin (bzw. nächste Woche) eingestellt werden.

Elektronische Programmführung (EPG) verwenden (nur DTV)

• Wählen Sie ein Programm, das noch nicht begonnen hat (dann ENTER oder GRÜN): Das Programm kann für die Aufnahme/ Betrachtung eingestellt werden.

• Bei durch das CA-Modul eingeschränkter Betrachtung ist Aufnahme eventuell nicht möglich.

Timer manuell programmieren Über das Menü können Sie digitale Fernsehprogramme auch durch Eingeben von Sendedatum und Uhrzeit vorprogrammieren. So.12.Sept

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Programm Timer” (/, dann ENTER). • Die Plantabelle wird angezeigt. Programm Timer

3 Wählen Sie “Ja” in einem Bestätigungsdialogfeld (/, dann ENTER). • Die Auflistung der Timer-Einstellungen mit Informationen über andere vorprogrammierte Programme erscheint. Programm Timer

Wöchentlich So 14:00-15:00

Drücken Sie RETURN zum Zurückkehren zum EPG-Bildschirm. • Der EPG-Bildschirm wird mit den neuen Voreinstellungen aktualisiert. • Für das vorprogrammierte Programm erscheint ein rotes Uhrsymbol. • Für sich überlappende Voreinstellungen erscheint ein gelbes Dreieckssymbol.

5 Drücken Sie EPG, um den EPG-Bildschirm zu schließen. Bei eingeschaltetem System erscheint ca. 60 Sekunden vor der Ausführung eine Warnmeldung und kurz vor dem Programmstart wird der Kanal umgeschaltet. Hinweis • Die automatische Kanalwahl erfolgt nicht, wenn sich das System im Standby-Modus befindet. • Das Aufnehmen vorprogrammierter Programme ist auch im StandbyModus möglich, da zur vorprogrammierten Zeit lediglich der PlasmaFernseher aktiv wird und die AV-Signale ausgibt. • Das Vorprogrammieren bis drei Minuten vor dem Start des Programms beenden. • Für die Priorität bei sich überlappenden Voreinstellungen siehe Prioritätsregeln für überlappende Voreinstellungen auf Seite 49. • Die TIMER-Anzeige auf der Vorderseite des Plasma-Fernsehers leuchtet orange, wenn ein Programm für Aufnahme/ Betrachtung vorprogrammiert ist.

Geben Sie ein Datum ein (/ oder 0 bis 9, dann ).

7 Geben Sie Stunde/Minute von Start und Ende ein (/ oder 0 bis 9, dann ).

• Sie können die Voreinstellungen hier ändern (/, /, dann ENTER). • Sie können die Voreinstellungen hier speichern ( oder ENTER). 4

Wählen Sie eine Programmnummer (/, dann ). • Sie können eine beliebige Programmnummer wählen.

Geben Sie eine Kanalnummer ein (/ oder 0 bis 9, dann ). Programm Timer

9 Registrieren Sie die Voreinstellungen, wenn alle Punkte eingestellt sind (ENTER). • Falls die eingestellte Zeit bereits vergangen oder der Kanal gesperrt ist, erscheint eine Warnmeldung. • Ein gelbes Dreiecksymbol zeigt an, dass die Aufnahme/Betrachtung wegen überlappender Voreinstellungen eventuell nicht normal funktioniert. • Zum Vorprogrammieren weiterer Programme wiederholen Sie die Schritte 5 bis 9. • Sie können bis zu 10 Programme vorprogrammieren. 10 Drücken Sie HOME MENU, um das Menü zu verlassen.

Elektronische Programmführung (EPG) verwenden (nur DTV)

Hinweis • Die vorprogrammierte Aufnahme/Betrachtung startet sofort, wenn das Vorprogrammieren weniger als drei Minuten vor Programmstart erfolgt. • Mit EPG vorgenommene Voreinstellungen werden automatisch in die Auflistung aufgenommen. • Bei durch das CA-Modul eingeschränkter Betrachtung ist Aufnahme eventuell nicht möglich.

Menü-Übersicht Nach folgender Anleitung können Sie ein vorprogrammiertes Programm über das Menü ändern bzw. löschen. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

Wählen Sie “Programm Timer” (/, dann ENTER). • Die Plantabelle wird angezeigt.

Prioritätsregeln für überlappende Voreinstellungen

Drücken Sie EPG. • Der EPG-Bildschirm erscheint.

Wählen Sie die zu bearbeitende Programmnummer (/). • Löschen Sie die Vorprogrammierung (ROT). • Überarbeiten Sie die Einstellung (ENTER). Stellen Sie den gewünschten Punkt ein (/, /). Schließen Sie die Einstellung mit ENTER ab. • Falls das Programm, dessen Einstellung Sie gerade bearbeiten, bereits angelaufen oder beendet ist, erscheint eine Warnung.

2 Wählen Sie die gewünschte Voreinstellung (/, /, dann ENTER oder GRÜN). • Ein Dialogfenster erscheint. • Wenn Sie “Ja” wählen, mit Schritt 3 fortsetzen. • Zum Verlassen des Vorgangs wählen Sie “Nein”.

Prioritäten für überlappende Vorprogrammierungen ändern

Sie können die Prioritätsfolge bei sich überlappenden Vorprogrammierungen wunschgemäß abändern.

Wählen Sie das voreingestellte Programm ( oder ENTER).

Über EPG Zum Ändern oder Löschen vorprogrammierter TV-Programme über die elektronische Programmführung (EPG) bitte nach folgender Anleitung vorgehen.

No. Datum 01 Mo.05.Jan

Drücken Sie HOME MENU, um das Menü zu verlassen.

4 Wählen Sie die Bearbeitungsnummer, die Sie bearbeiten möchten (/). • Sie können die Vorprogrammierung mit der Taste ROT löschen.

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

5 Bearbeiten Sie die gewählte Vorprogrammierung und aktualisieren Sie die Einstellung (ENTER). • Falls das Programm, dessen Einstellung Sie gerade bearbeiten, bereits angelaufen oder beendet ist, erscheint eine Warnung.

Wählen Sie “DTV-Konfigurierung” (/, dann ENTER).

6 Nach dem Bearbeiten der Einstellung drücken Sie EPG zum Schließen des EPG-Bildschirms. Hinweis

Wenn sich vorprogrammierte TV-Programme überschneiden, richtet sich deren Vorrang nach den folgenden beiden Regeln. Wenn die Bedingungen beider Regeln erfüllt sind, kommt Regel 1 vor Regel 2 zur Anwendung. Regel 1: Wenn sich zwei Voreinstellungen überschneiden, hat die Voreinstellung mit der früheren Startzeit Vorrang. Bei zwei sequentiellen Voreinstellungen wird gegebenenfalls der letzte Teil des ersten Programms oder der erste Teil des zweiten nicht aufgenommen. Regel 2: Wenn sich zwei Voreinstellungen mit identischer Startzeit überschneiden, erhält die Voreinstellung mit der höheren Listennummer Vorrang.

Vorprogrammierung von TV-Programmen ändern/löschen

Wählen Sie “Programm Timer” (/, dann ENTER). • Die Plantabelle wird angezeigt. Wählen Sie das zu bearbeitende Programm (/, dann BLAU).

6 Wählen Sie die Position, an die das Programm bewegt werden soll. (/). 7 Bewegen Sie das Programm durch Drücken von BLAU oder ENTER an die gewählte Position.

• Wenn eine vorprogrammierte Aufnahme/Betrachtung bereits läuft und Sie diese stoppen möchten, um z. B. den Kanal zu wechseln, erscheint eine Warnung, dass die Programmierung abgebrochen wird. In diesem Falle kann die Vorprogrammierung über EPG nicht mehr annulliert werden.

Elektronische Programmführung (EPG) verwenden (nur DTV)

Andere praktische EPG-Funktionen Nachstehend finden Sie eine Reihe praktischer Funktionen zum effektiveren und schnelleren Navigieren im EPG-Bildschirm.

EPG-Suche 1 Drücken Sie GELB bei angezeigtem EPG-Bildschirm (Programmliste, Detailinformationen und Suchergebnisse). 2

Wählen Sie “Datum” (/).

1 Drücken Sie ROT bei angezeigtem EPG-Bildschirm (Programmliste, Detailinformationen und Suchergebnisse). 2

Wählen Sie “Datum” (/).

3 Wählen Sie den anzusteuernden Tag (innerhalb einer Woche) (/). 4 5 6

Wählen Sie “Zeit” (/).

Wählen Sie den Suchtag (innerhalb einer Woche) (/).

Wählen Sie die anzusteuernde Uhrzeit (0:00 bis 23:00) (/).

Wählen Sie “Zeit” (/).

Wählen Sie die Such-Uhrzeit (0:00 bis 23:00) (/).

Wählen Sie “Programm” (/ ).

Wählen Sie “Springen” (/, /, dann ENTER). • Die Programmliste für den angewiesenen Zeitpunkt (Tag und Uhrzeit) erscheint.

7 Wählen Sie, ob Sie nach “Alles”oder nach “Favoriten” suchen möchten (/). 8

Wählen Sie “Genre” (/, dann ENTER).

9 Wählen Sie das Genre (bzw. die Genres) für die Suche (/, /, dann ENTER). Erneutes Drücken von ENTER löscht das gewählte Genre aus der Suchliste. 10 Wählen Sie “OK” (/, /, dann ENTER). 11 Wählen Sie “Suche” (/, /, dann ENTER). • Die von Ihnen angewiesene EPG-Suche startet.

Praktische Einstellmöglichkeiten

Praktische Einstellmöglichkeiten Über die Menüs “Weiterführende Einstellungen” Das Menü “Weiterführende Einstellungen” besteht aus zwei Bildschirmen. Drücken Sie im gewählten Menü die Taste / wiederholt, um zwischen Bildschirm 1 und Bildschirm 2 umzuschalten. Die Nummer des gegenwärtigen Bildschirms wird rechts oben im Bildschirm eingeblendet. Weiterführende Einstellungen

Sie können den gewünschten Aktivierungsmodus entsprechend dem wiedergegebenen Programm wählen. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “Aktivierungsmodus” (/, dann ENTER).

Wählen Sie “1”, “2” oder “3” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Umschalten des vertikalen Aktivierungsmodus (nur AV-Programmquelle)

HDMI-Strg. Einst Blau LED-Dimmer

• Diese Einstellung kann für jede Eingangsquelle separat vorgenommen werden. • Bei Zuführung von Signalen vom Typ 480i, 480p, 1080i@60 Hz, 720p@60 Hz, 1080p@24 Hz oder 1080p@60 Hz kann diese Einstellung nicht durchgeführt werden. • Der Aktivierungsmodus funktioniert nicht, wenn Sie in “Spielsteuerprior.” die Einstellung “Ein” gewählt haben.

Weiterführende Einstellungen

Eingangswahl Spielsteuerprior.

(Für AV-Programmquelle)

Bildposition anpassen (nur AV-Programmquelle) Diese Einstellung dient zum Verschieben der horizontalen und vertikalen Position des Bildes auf dem Plasma-Fernseher. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “Position” (/, dann ENTER).

Wählen Sie “H/V-Positionseinstellung” (/, dann ENTER).

5 Stellen Sie die senkrechte Position (/) oder die waagerechte Position (/) ein. 6

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wählen Sie in Schritt 4 “Rückstellen” durch Drücken von /, und drücken Sie dann ENTER. Es erscheint ein Bestätigungsfenster. Wählen Sie “Ja” mit /, und drücken Sie dann ENTER. • Die Einstellungen werden getrennt für jede Eingangsquelle gespeichert. • Je nach dem angezeigten Bild ändert sich die Bildposition nach der Einstellung ggf. nicht. • Wenn “Punkt für Punkt” für den Bildschirmmodus gewählt ist, ist das Menü “Position” ausgegraut.

Praktische Einstellmöglichkeiten

Automatisches Einstellen der Bildposition und -breite (nur PC-Programmquelle) Verwenden Sie die automatische Einstellung zur Bestimmung der Position und Bildbreite (Clock) von Bildern von einem Personalcomputer. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

3 Wählen Sie “Automatische Einstellung” (/, dann ENTER). Eine Nachrichtenmeldung wird angezeigt, und die automatische Einstellung beginnt. 4

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Wenn die automatische Einstellung abgeschlossen ist, wird “Auto-Setup abgeschlossen” angezeigt. • Selbst wenn “Auto-Setup abgeschlossen” angezeigt wird, kann es je nach den Betriebsbedingungen vorkommen, dass die automatische Einstellung misslungen ist. • Die automatische Einstellung kann bei einem PC-Bild, das sich aus verschiedenen ähnlichen Mustern zusammensetzt, bzw. bei einem monochromen PC-Bild fehlschlagen. Wenn die Einstellung nicht erfolgreich war, versuchen Sie es mit einem anderen PC-Bild. • Vergewissern Sie sich, dass der Computer an den PlasmaFernseher angeschlossen und eingeschaltet ist, bevor Sie mit der automatischen Einstellung beginnen. • Diese Funktion kann nicht gewählt werden, wenn der PC an die HDMI-Buchse angeschlossen ist. • Je nach dem angezeigten Bild ändert sich die Bildposition nach der Einstellung ggf. nicht.

Manuelles Einstellen der Bildposition und Uhr (nur PC-Programmquelle) Normalerweise können Sie die Bildposition und Uhr der Bilder einfach mit der automatischen Einstellung einstellen. Verwenden Sie die manuelle Einstellung, um die Bildposition und Uhr zu optimieren, falls dies erforderlich sein sollte. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “Manuelle Einstellung” (/, dann ENTER).

Wählen Sie den Einstellpunkt (/, dann ENTER).

5 Führen Sie die Einstellung durch (/ und /). Bei Wahl von “Vertikale Korrektur” oder “Horizontale Korrektur” können Sie den Parameter mit / ändern. 6

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis

• Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wählen Sie in Schritt 4 “Rückstellen” durch Drücken von /, und drücken Sie dann ENTER. Es erscheint ein Bestätigungsfenster. Wählen Sie “Ja” mit /, und drücken Sie dann ENTER. • Diese Funktion kann nicht gewählt werden, wenn der PC an die HDMI-Buchse angeschlossen ist. • Je nach dem angezeigten Bild ändert sich die Bildposition nach der Einstellung ggf. nicht.

Wählen eines Eingangssignaltyps Nachdem an INPUT 1, INPUT 2 oder INPUT 3 Anschlüsse vorgenommen worden sind, geben Sie den Typ der Videosignale an, die von den angeschlossenen Geräten zu erwarten sind. Bezüglich der Signaltypen siehe die Bedienungsanleitung für das entsprechende angeschlossene Gerät. Bevor Sie das Menü abrufen, drücken Sie INPUT 1, INPUT 2 oder INPUT 3 auf der Fernbedienung bzw. INPUT am Plasma-Fernseher, um eine Eingangsprogrammquelle zu wählen. 1

Drücken Sie HOME MENU.

2 Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER). 3

Wählen Sie “Eingangswahl” (/, dann ENTER).

Wählen Sie “Eing.” oder “Audio-Wahl” (/, dann ENTER).

Wählen Sie einen Signaltyp (/, dann ENTER). Sie können den Videoeingangsanschluss für “Eing.” wählen: • Für “EINGANG 1” können Sie “Video” oder “RGB” wählen. • Für “EINGANG 2” können Sie “Video”, “S-Video” oder “KOMPONENTEN” wählen. • Für “EINGANG 3” können Sie “Video”, “S-Video” oder “RGB” wählen. Sie können den Videoeingangsanschluss für “Audio-Wahl” wählen: • Wählen Sie “SCART” oder “RCA”.

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • “EINGANG 1” oder “EINGANG 3” kann nur gewählt werden, wenn “Deaktiviert” in der “Einstellung” für “HDMI-Eingang” gewählt ist. • Sie können das Signal für jeden Eingangsanschluss wählen. • Die Einstellung “Audio-Wahl” steht nur zur Verfügung, wenn “KOMPONENTEN” in “Eingang” für “Eingangswahl” gewählt ist. • Wenn kein Bild erscheint oder die Bildfarben nicht stimmen, geben Sie einen anderen Videosignaltyp vor. • Bezüglich der anzugebenden Signaltypen siehe die Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Praktische Einstellmöglichkeiten

TV-System-Einstellung

Manuelles Wählen einer Bildschirmgröße

Falls ein Bild nicht deutlich angezeigt wird, wählen Sie ein anderes TV-System (z. B. PAL, NTSC).

Drücken Sie f, um zwischen den Bildschirmgrößenoptionen für den Typ der momentan empfangenen Videosignale umzuschalten. Mit jedem Druck auf f wird die Einstellung umgeschaltet. Die verfügbaren Bildschirmgrößen hängen vom Eingangssignaltyp ab.

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “TV-System” (/, dann ENTER).

Wählen Sie ein Videosignalsystem (/, dann ENTER). • Sie können unter folgenden Einstellungen wählen: “Auto”, “PAL”, “SECAM”, “NTSC” und “4.43NTSC”. • Wenn “Auto” gewählt ist, werden die Eingangssignal automatisch erfasst. Drücken Sie HOME MENU, um das Menü zu verlassen.

Wahl eines Spiel-Modus

AV-Programmquelle Punkt

Für Bilder im normalen 4:3-Format. An jeder Seite erscheint eine Maske.

Für 14:9 komprimierte Bilder. An jeder Seite erscheint eine dünne Maske.

Für 14:9 Letter Box-Bilder. Eine dünne Maske erscheint an jeder Seite, und bei gewissen Programmen können auch Balken am oberen und unteren Rand auftreten.

BREITBILD In diesem Modus wird das Bild zunehmend zu jeder Seite des Bildschirms gestreckt

VOLL Für 16:9 komprimierte Bilder

Gleicht die Bildschirm-Pixelzahl dem Eingangssignal an. (nur wählbar für Signale vom Typ 1080i oder 1080p)

ZOOM Für 16:9 Letter Box-Bilder. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.

KINO Für 14:9 Letter Box-Bilder. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.

Wenn Sie ein Spiel spielen, können Sie diese Funktion verwenden, um für Bildqualität oder Bedienbarkeit eine bevorzugte Einstellung festzulegen. 1

Drücken Sie HOME MENU.

2 Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER). 3

Wählen Sie “Spielsteuerprior.” /, dann ENTER).

Wählen Sie “Ein” oder “Aus” (/, dann ENTER).

Legt eine bevorzugte Einstellung für die Bedienbarkeit fest

Legt eine bevorzugte Einstellung für die Bildqualität fest

Hinweis • Die Werksvorgabe ist “Auto”. • Sie brauchen keine Einstellung einzugeben, wenn “HDMIEingang” gewählt wurde. • Sie müssen die TV-System-Einstellung für jeden der Eingänge “EINGANG 1”, “EINGANG 2”, “EINGANG 3” und “EINGANG 5” durchführen. • Bezüglich der Einstellung des TV-Systems siehe die Schritte 11 und 12 unter Manuelles Programmieren von AnalogFernsehkanälen auf Seite 27.

Wichtig • Falls über lange Zeit, oder auch für kürzere Zeit über mehrere Tage, Bilder mit schwarzen Balken an beiden bzw. oben und unten am Bildschirm angezeigt werden – beispielsweise bei Verwendung der Modi “4:3”, “VOLL 14:9” oder “KINO 14:9” – kann es zu Nachbildern auf dem Bildschirm kommen. Wir empfehlen die Wiedergabe der Bilder im Breitbildmodus, außer wenn eine derartige Wiedergabe gegen die Urheberrechte verstoßen würde.

Drücken Sie HOME MENU, um das Menü zu verlassen.

PC-Programmquelle Hinweis • Die Einstellung “Spielsteuerprior.” steht nur zur Verfügung, wenn ein externer Eingang (außer einer PC-Signalquelle) und “SPIELE” in “AV-Wahl” gewählt ist. • Die Optionen “Spielsteuerprior.” sind nicht wirksam, wenn PCSignale empfangen werden (wenn ein PC-Signalquellen-Menü auf dem Bildschirm angezeigt wird). • Die Einstellung “Ein” ist beim Festfrieren von Bildern oder im Multiscreen-Modus nicht wirksam.

Füllt den Bildschirm ohne Änderung des Bildseitenverhältnisses aus

VOLL Volle 16:9-Bildschirmanzeige

Praktische Einstellmöglichkeiten

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis

• Wenn das Bildschirmformat automatisch nicht korrekt gewählt wird, stellen Sie es manuell auf ein geeignetes Format um. • Wenn das Videosignal keine Informationen zum Seitenverhältnis enthält, kann diese Funktion nicht verwendet werden, selbst wenn Sie “Natürlich” und “Breit-Zoom” gewählt haben.

VOLL Erfassung von Seitenmasken

BREITBILD VOLL Hinweis • Bei Empfang von hochauflösenden Videosignalen wird durch Drücken von f zwischen “VOLL”, “Punkt für Punkt”, “ZOOM”, “BREITBILD” und “4:3” umgeschaltet. • Bei einigen Sendungen mit hoher Auflösung kann die Wiedergabe des 4:3Inhalts mit Seitenmasken erfolgen, was zu ungleichmäßigem Verschleiß führen kann. Nach der Wiedergabe solcher Programm ist die VollbildWiedergabe angeraten (siehe Erfassung von Seitenmasken).

Automatisches Wählen einer Bildschirmgröße Der Plasma-Fernseher wählt automatisch eine geeignete Bildschirmgröße, wenn in den empfangenen Videosignalen WSSInformationen enthalten sind, die das Seitenverhältnis des Bildes angeben (Wide Screen Signalling), oder wenn die Videosignale von der angeschlossenen HDMI-Ausrüstung empfangen werden (siehe Seite 62). Um diese Funktion zu aktivieren, gehen Sie wie folgt vor.

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “Auto-Größe” (/, dann ENTER).

Wählen Sie “Natürlich” oder “Breit-Zoom” (/, dann ENTER).

Deaktiviert die Funktion Auto-Größe

Stellt das Bild natürlich auf den Bildschirm ein

Vergrößert nur das Bild im Bildseitenverhältnis 4:3, und zeigt es als Voll- und Breitbild auf dem Bildschirm an

Bei einigen Sendungen mit hoher Auflösung kann die Wiedergabe des 4:3-Inhalts mit Seitenmasken erfolgen. Der Plasma-Fernseher erfasst diese Seitenmasken automatisch, um graue Seitenmasken bereitzustellen, wenn “Natürlich” für “Auto-Größe” gewählt wurde, oder um ein Vollbild ohne Seitenmasken anzuzeigen, wenn “BreitZoom” gewählt wurde. Diese Funktion kann nicht verwendet werden, wenn “Aus” für “Auto-Größe” gewählt wurde. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “Seitenmaske” (/, dann ENTER).

Wählen Sie “Erfassung” (/).

Wählen Sie “Ein” (/).

Deaktiviert die Seitenmaskenerfassung

Aktiviert die Seitenmaskenerfassung

Drücken Sie HOME MENU, um das Menü zu verlassen. Wichtig • Die Einstellung “Ein” verhindert ungleichmäßigen Verschleiß bei der Wiedergabe von Signalen im Bildseitenverhältnis 4:3 mit Seitenmasken und kann die Wahrscheinlichkeit der Bildung von Nachbildern reduzieren. Hinweis • Sie können die Seitenmaskenerfassung nicht auf “Ein” oder “Aus” einstellen, wenn “Aus” in “Auto-Größe” gewählt ist. • Die Seitenmaskenerfassung funktioniert nicht, wenn SD-Signale im Bildseitenverhältnis 4:3 angezeigt werden. • “Auto” erscheint in der Kanalanzeige, wenn diese Funktion eingestellt ist. • Stellen Sie die Seitenmasken-Erfassungsfunktion auf “Ein”. Die Bilder mit hoher Auflösung im Bildseitenverhältnis 16:9, die Seitenmasken enthalten, werden erfasst, und die Seitenmasken werden automatisch hinzugefügt, oder das Bild wird im Breitbildmodus wiedergegeben, wodurch effizientere Gegenmaßnahmen gegen Einbrennen getroffen werden. • Je nach den hochauflösungenden Signale können Erfassungsfehler auftreten. Falls ein Erfassungsfehler auftritt, stellen Sie die Bildschirmgröße manuell auf die gewünschte Größe um.

Praktische Einstellmöglichkeiten

Ändern der Helligkeit an beiden Bildschirmseiten (Seitenmaske)

Hinweis • Diese Funktion wird deaktiviert, wenn “OPTIMAL” in Menü “AVWahl” gewählt ist. • Diese Funktion steht nicht zur Verfügung, wenn PC-Signale empfangen werden. • Da diese Funktion die Bildqualität automatisch optimiert, wird auf dem Bild ggf. ein Vorgang angezeigt, während dessen sich die Bildeinstellungen, wie Helligkeit und Tint, langsam verändern. Hierbei handelt es sich nicht um eine Funktionsstörung.

Bei Wahl des Bildschirmformats 4:3, VOLL 14:9 oder KINO 14:9 kann die Helligkeit der grauen Seitenmasken an den beiden Bildschirmseiten geändert werden. 1

Drücken Sie HOME MENU.

2 Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER). 3

Wählen Sie “Seitenmaske” (/, dann ENTER).

Wählen Sie “Helligkeits-Sync” (/).

Wählen Sie den gewünschten Parameter (/). Beschreibung

Stellt stets dieselbe Helligkeit für die grauen Seitenmasken ein

Stellt die Helligkeit der grauen Seitenmasken gemäß der Helligkeit des Bilds ein

Wichtig • Die Einstellung “Auto” stellt die Helligkeit der grauen Seitenmasken gemäß der Helligkeit des Bilds ein und kann die Wahrscheinlichkeit des Auftretens von Nachbildern reduzieren. 6

Drücken Sie HOME MENU, um das Menü zu verlassen.

Sie können die Helligkeit der Anzeige POWER ON in Abhängigkeit von der Helligkeitsstufe des Ansichtsbereichs einstellen. Wenn Sie “Auto” gewählt haben, wird die Helligkeit der Anzeige automatisch in Abhängigkeit von der Helligkeitsstufe des Wiedergabebereichs auf “Hoch”, “Mit” oder “Nie” eingestellt. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “Blau LED-Dimmer” (/, dann ENTER).

Wählen Sie “Auto”, “Hoch”, “Mit” oder “Nie” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Orbiter Diese Funktion verschiebt das Bild jeweils ein bisschen, um die Wahrscheinlichkeit von Einbrennen zu reduzieren.

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Diese Funktion stellt die Helligkeit der Anzeige automatisch in Abhängigkeit von der Helligkeitsstufe des Wiedergabebereichs ein. Für Einzelheiten verwenden Sie das folgende Verfahren.

Wählen Sie “Orbiter” (/, dann ENTER).

Wählen Sie “Modus 1” oder “Modus 2” (/, dann ENTER).

Drücken Sie HOME MENU.

2 Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER). 3

Wählen Sie “Zimmerlichtsensor” (/, dann ENTER).

Wählen Sie “Ein” oder “Aus” (/, dann ENTER).

Aktiviert den Zimmerlichtsensor

Deaktiviert den Zimmerlichtsensor

Drücken Sie HOME MENU, um das Menü zu verlassen.

Deaktiviert den Orbiter

Aktiviert die Bildschirm-Schutzfunktion für alle Bildschirmmodi außer “Punkt für Punkt”

Aktiviert die Bildschirm-Schutzfunktion für alle verfügbaren Bildschirmmodi

5 Drücken Sie HOME MENU, um das Menü zu verlassen. • Um diese Funktion auszuschalten, wählen Sie “Aus” in Schritt 4. Hinweis • Für den Modus “Punkt für Punkt” siehe Manuelles Wählen einer Bildschirmgröße auf Seite 53. • Diese Funktion kann nicht verwendet werden, wenn PC-Signale empfangen werden.

Praktische Einstellmöglichkeiten

Verwendung eines Passworts

Sie können den Videomuster-Bildschirm anzeigen, mit dessen Hilfe Sie auch eventuell auftretende Nachbilder beseitigen können.

Das Plasma-Fernsehgerät ist mit einer Kindersicherungsfunktion ausgestattet, um zu verhindern, dass sich Kinder für sie ungeeignete Programme ansehen können. Sie müssen ein Passwort eingeben, um sich Programme anzusehen, bei denen “Sperren” angegeben ist. Beim Versand des Geräts ist das Passwort “1234” als Vorgabe-Passwort eingestellt. Das Passwort kann jedoch wunschgemäß geändert werden. Sie müssen das Passwort eingeben, bevor Sie die Funktionen “Autoinstallation”, “Analog TV-Konfigurieren” oder “Passwort” im Home-Menü verwenden. Dies geschieht, um unerlaubte Änderungen der Einstellungen zu vermeiden.

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

3 Wählen Sie “Videomuster” (/, dann ENTER). Es erscheint ein Bestätigungsfenster. 4 Wählen Sie “Start” (ENTER). Der Videomuster-Bildschirm wird angezeigt. Hinweis • Das System wird eine Stunde nach dem Einschalten des VideomusterBildschirms automatisch in den Bereitschaftsmodus geschaltet. • Während der Videomuster-Bildschirm eingeschaltet ist, sind alle Tasten betriebsunfähig, mit Ausnahme von a auf der Fernbedienung sowie STANDBY/ON und a am Plasma-Fernseher. • Um den Videomuster-Bildschirm auszuschalten, drücken Sie a auf der Fernbedienung oder STANDBY/ON am Plasma-Fernseher, bzw. schalten Sie den Plasma-Fernseher durch Drücken von a aus. • Der Videomuster-Timer hat Vorrang vor dem Einschlaf-Timer. Wenn der Videomuster-Timer eingeschaltet ist, wird der Einschlaf-Timer außer Kraft gesetzt.

Eingeben eines Passworts Sie müssen ein Passwort eingeben, wenn Sie einen Kanal wählen, der mit der Kindersicherungsfunktion gesperrt wurde, und bevor Sie einige der Menü-Funktionen verwenden können. • Geben Sie Ihr vierstelliges Passwort mit den Tasten 0 bis 9 ein. Introduzca contraseña.

Einschlaf-Timer Bei Ablauf der vorgewählten Zeit schaltet der Timer das System automatisch in den Bereitschaftsmodus. 1

Drücken Sie HOME MENU.

Wählen Sie “Timer” (/, dann ENTER).

3 Wählen Sie die gewünschte Zeit (/, dann ENTER). Wählen Sie unter “Aus” (abbrechen), “30 Min”, “60 Min”, “90 Min” und “120 Min”. 4

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Fünf Minuten vor Ablauf der gewählten Zeit wird die Restzeit jede Minute angezeigt. • Zum Kontrollieren der Restzeit führen Sie die Schritte 1 und 2 durch. Nach der Zeitprüfung drücken Sie HOME MENU, um die vorige Anzeige wiederherzustellen.

• Falls Sie dreimal hintereinander ein ungültiges Passwort eingeben, wird “Ungültiges Passwort” angezeigt, und das Menü wird geschlossen. Um die Passwort-Eingabeanzeige erneut aufzurufen, wählen Sie den gesperrten Kanal oder öffnen Sie das Menü erneut. • Wenn die Anzeige zur Passworteingabe vorzeitig erlischt, kann sie durch Drücken von ENTER wieder abgerufen werden.

Praktische Einstellmöglichkeiten

Ändern des Passworts Um das Passwort zu ändern, gehen Sie wie nachfolgend beschrieben vor. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

3 Wählen Sie “Passwort” (/, dann ENTER). Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr gegenwärtiges vierstelliges Passwort mit den Tasten 0 bis 9 ein. 4

Wählen Sie “Passwort ändern” (/, dann ENTER).

Geben Sie ein neues vierstelliges Passwort mit den Tasten 0 bis 9 ein.

Rückstellen des Passworts 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

3 Wählen Sie “Passwort” (/, dann ENTER). Die Passwort-Eingabeanzeige erscheint. Geben Sie Ihr gegenwärtiges vierstelliges Passwort mit den Tasten 0 bis 9 ein. 4

Wählen Sie “Rückstellen” (/, dann ENTER).

Wählen Sie “Ja” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Hinweis Neues Passwort eingeben.

• Durch das obige Verfahren wird das Passwort auf die Werksvorgabe (1 2 3 4) rückgestellt.

6 Geben Sie dasselbe Passwort, das Sie in Schritt 5 eingegeben haben, noch einmal ein. • Falls Sie ein anderes Passwort eingeben, kehrt der Betriebsvorgang auf Schritt 5 zurück, um die Eingabe erneut von Anfang an durchzuführen. • Sie können das neue Passwort bis zu dreimal bestätigen, bevor die Passwortänderungsanzeige automatisch geschlossen wird. 7

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Notieren Sie das neu eingestellte Passwort, und bewahren Sie die Notiz griffbereit auf.

Um die Schutzfunktion, die eine Passworteingabe verlangt, zu deaktivieren, gehen Sie wie folgt vor. Die Werksvorgabe ist “Aktiviert”. 1

Wiederholen Sie die Schritte 1 bis 3 von Rückstellen des Passworts.

Wählen Sie “Passwort-Einstellung” (/, dann ENTER).

Wählen Sie “Deaktiviert” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Deaktivieren der Passwortfunktion Neues Passwort bestät.

Hinweis • Durch das obige Verfahren wird das Passwort auf die Werksvorgabe (1 2 3 4) rückgestellt. • Nachdem die Passwortfunktion deaktiviert worden ist, können die Kindersicherungseinstellungen nicht geändert werden. Siehe Einstellen der Kindersicherung auf Seite 28. • Nachdem die Passwortfunktion deaktiviert worden ist, kann das Passwort nicht geändert oder rückgesetzt werden. • Wenn Sie die Passwortfunktion nach Deaktivierung wieder aktivieren, wird die Werksvorgabe für das Passwort (1 2 3 4) wieder hergestellt.

Wir empfehlen, dass Sie Ihr Passwort eintragen, sodass es stets in Erinnerung bleibt.

PDP-LX608D/PDP-LX6080D/ PDP-LX508D/PDP-LX5080D Passwort-Nr.:

Wenn das Passwort nicht mehr verfügbar ist Wenn die Meldung “Ihr Passwort eingeben.” angezeigt wird, drücken Sie die Taste ENTER auf der Fernbedienung, und halten Sie sie drei Sekunden oder länger gedrückt. Das Passwort wird auf “1234” zurückgestellt.

Verwendung mit anderen Geräten

Verwendung mit anderen Geräten Der Plasma-Fernseher ist geeignet für den Anschluss einer breiten Palette an externen Geräten wie Decoder, Videorecorder, DVDSpieler, Spielekonsole, Personalcomputer und Camcorder. Zum Betrachten des Bildes von einem externen Gerät wählen Sie die Eingangsquelle mit den Tasten INPUT 1 bis INPUT 5 auf der Fernbedienung (Seite 14) oder INPUT am Plasma-Fernseher. Vorsicht • Zum Schutz der gesamten Anlage ist der Plasma-Fernseher stets vom Netz zu trennen, bevor Sie einen Decoder, Videorecorder, DVD-Spieler, Computer, Camcorder, eine Spielekonsole oder ein anderes externes Gerät anschließen.

DVD-Wiedergabe Für die Wiedergabe eines DVD-Bilds drücken Sie INPUT 2 an der Fernbedienung oder INPUT am Plasma-Fernseher, um “EINGANG 2” zu wählen. Hinweis • Wenn das DVD-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltyps über das Menü ändern. Siehe Seite 52. • Näheres zum Signaltyp des DVD-Spielers finden Sie in der dazugehörigen Bedienungsanleitung.

Anschließen eines Decoders

Hinweis • Machen Sie sich vor Ausführung der Anschlüsse bitte mit der Bedienungsanleitung der entsprechenden Geräte (DVD-Spieler usw.) vertraut. • Falls nicht anders angegeben sind die in den Abbildungen gezeigten Anschlusskabel ohne weiteres im Fachhandel erhältlich, werden aber nicht mit diesem Produkt mitgeliefert.

Anschließen eines DVD-Spielers

Zum Anschließen eines Decoders oder anderen Audio/Video-Geräts verwenden Sie den Anschluss INPUT 1.

Zum Anschließen eines DVD-Spielers oder anderen Audio/VideoGeräts verwenden Sie den Anschluss INPUT 2. Bei Verwendung eines Komponenten-Videokabels wählen Sie “KOMPONENTEN” im Menü “Eingangswahl” und “SCART” im Menü “Audio-Wahl” (siehe Wählen eines Eingangssignaltyps auf Seite 52). In diesem Fall wird das Tonsignal über das SCART-Kabel übertragen. Falls Sie das Tonsignal über das Audiokabel übertragen möchten, schließen Sie das Audiokabel an den Anschluss INPUT 2 (Audio) an, und wählen Sie “RCA” im Menü “Audio-Wahl”.

Wiedergabe eines Bildes von einem Decoder Drücken Sie die Tasten 0 bis 9 oder P+/P–, um ein für DecoderEinstellung bestimmtes Programm zu wählen (Seite 28). Drücken Sie INPUT 1 an der Fernbedienung oder INPUT am Plasma-Fernseher, um “EINGANG 1” zu wählen.

Komponenten-Videokabel

• Verwenden Sie zum Anschluss eines Decoders unbedingt “EINGANG 1”. • Wenn das Decoder-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltyps über das Menü ändern. Siehe Seite 52. • Näheres zum Signaltyp des Decoders finden Sie in der dazugehörigen Bedienungsanleitung.

Verwendung mit anderen Geräten

Anschließen eines Videorecorders Zum Anschließen eines Videorecorders oder anderen Audio/Video-Geräts verwenden Sie den Anschluss INPUT 2. Wenn Ihr Videorecorder fortgeschrittene “AV-Link“-Systeme für TV-VCRVerbundbetrieb unterstützt, können Sie den Videorecorder über ein voll verdrahtetes 21-Stift-SCART-Kabel an INPUT 2 oder INPUT 3 am Plasma-Fernseher anschließen.

Erweiterte AV-Link-Systeme

Hinweis • Wenn das Videorecorder-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltyps über das Menü ändern. Siehe Seite 52. • Schließen Sie externe Geräte nur an die Buchsen an, die auch tatsächlich verwendet werden sollen. • Näheres zum Signaltyp des Videorecorders finden Sie in der dazugehörigen Bedienungsanleitung.

Verwendung der SCART-Ausgabefunktion Diese Funktion ermöglicht es Ihnen, DTV-Programme mit einem angeschlossenen Videorecorder oder einer anderen Aufnahmeausrüstung aufzuzeichnen, während Sie den Plasma-Fernseher wie gewohnt einsetzen können. Wenn Sie einen DVD/ HDD-Recorder (DVR) angeschlossen haben, können Sie dank dieser Funktion auch problemlos zeitverschobene Wiedergabe genießen. Die folgende Abbildung geht davon aus, dass ein Pioneer DVR940HX-S am Plasma-Fernseher angeschlossen ist, sodass eine zeitverschobene Wiedergabe mit dem Recorder möglich ist.

• Die Tunerdaten können vom Fernseher direkt in den Videorecorder gespeist werden (Download von Voreinstellungen). • Während der Betrachtung von Fernsehprogrammen kann das Programm mit einem einzigen Druck auf die Recorder-Aufnahmetaste aufgezeichnet werden. (WYSIWYR*) * Beziehen Sie sich bitte auf die Bedienungsanleitung Ihres Videorecorders, da einige Videorecorder einen ausschließlichen Schlüssel für WYSIWYR enthalten. • Wenn Sie die Wiedergabetaste am Videorecorder drücken, schaltet sich die Anlage automatisch aus dem Bereitschaftsmodus heraus ein und zeigt ein Videorecorder-Bild an.

Hinweis • Erweiterte “AV-Link”-Systeme für TV-Videorecorder-Verbundbetrieb sind mit manchen externen Quellen unter Umständen nicht kompatibel. Rückansicht

AV 1 (RGB) – TV R AUDIO L VIDEO DVR-940HX-S Videorecorder Vorsicht • Falls Sie ein Gerät, beispielsweise einen Videorercorder, zwischen Antenne und Plasma-Fernseher anschließen, kann die Signalempfangsqualität beeinträchtigt werden. In diesem Fall empfehlen wir die Verwendung eines Verteilers; schalten Sie außerdem auch die “Antennenspannung” aus, um eine Beschädigung des Geräts zu verhindern.

Videorecorder-Wiedergabe Für die Wiedergabe eines VCR-Bilds drücken Sie INPUT 2 auf der Fernbedienung oder INPUT am Plasma-Fernseher, um “EINGANG 2” zu wählen.

Außer den obigen Anschlüssen müssen die folgenden Schritte durchgeführt werden: • Lesen Sie bitte unter Schalten des SCART-Ausgangs nach (Seite 60), und wählen Sie “Verbund. m DTV” für “SCART-Ausgabe” im Konfigurationsmenü. • Am DVD/HDD-Recorder (DVR) wählen Sie die Video/AudioEingangsquelle, die dem externen Eingangsanschluss entspricht, mit dem der Plasma-Fernseher verbunden ist. Genaueres hierzu lesen Sie bitte in der Bedienungsanleitung des Recorders nach. • Wählen Sie die Eingangsquelle am Plasma-Fernseher nach dem Anschluss, der mit dem Ausgang des DVD/HDDRecorders (DVR) verbunden ist; im obigen Anschlussbeispiel wird INPUT 2 gewählt.

Verwendung mit anderen Geräten

• Wenn Sie mit den Anschlüssen und Einstellungen fertig sind, können Sie die zeitverschobene Wiedergabe mit dem DVD/ HDD-Recorder (DVR) durchführen. Sie können auch den Doppelbildschirm- oder den Bild-in-Bild-Modus wählen, um Bilder von der DTV-Eingangsquelle und einer externen Eingangsquelle (INPUT 2 im obigen Anschlussbeispiel), mit der der Ausgang des Recorders verbunden ist, wiederzugeben.

Anschließen einer Spielekonsole oder eines Camcorders Zum Anschließen einer Spielekonsole, eines Camcorders oder eines anderen Audio/Video-Geräts verwenden Sie den Anschluss INPUT 5.

Hinweis • Zeitverschobene Wiedergabe ist nicht mit allen DVD/HDDRecordern (DVR) möglich. Lesen Sie bitte hierzu in der Bedienungsanleitung des Recorders nach. • Genaueres zum Anschluss und zu den Einstellverfahren lesen Sie bitte in der Bedienungsanleitung Ihres DVD/HDDRecorders (DVR) nach.

Schalten des SCART-Ausgangs Die von INPUT 2 und INPUT 3 ausgegebenen Video- und Audiosignale sind mit den für die momentane Bildanzeige verwendeten identisch. Sie können die Einstellung jedoch so ändern, dass stets DTV-Signale ungeachtet der momentanen Bildanzeige ausgegeben werden. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “SCART-Ausgabe” (/, dann ENTER).

Wählen Sie den gewünschten Parameter (/, dann ENTER).

Spielekonsole/Camcorder

Verbund. m DTV Punkt

Gibt Video- und Audiosignale von der gewählten Eingangsquelle aus

Gibt stets DTV-Signale aus

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Die folgenden Abläufe erhalten Vorrang gegenüber der obigen Einstellung: •Voreinstellung eines DTV-Programms für Aufnahme •Ausführung von WYSIWYR (Seite 59) • Im analogen TV-Modus wird kein Signal ausgegeben, selbst wenn “Verbund m. DTV” für “SCART-Ausgabe” gewählt ist. • Wenn der Home Gallery-Bildschirm angezeigt wird, wird kein Signal ausgegeben, selbst wenn “Verbund m. DTV” für “SCARTAusgabe” gewählt ist.

Wiedergabe eines Bildes von einer Spielekonsole oder einem Camcorder Für die Wiedergabe von einer Spielekonsole oder einem Camcorder drücken Sie INPUT 5 auf der Fernbedienung oder INPUT am Plasma-Fernseher, um “EINGANG 5” zu wählen. Hinweis • Die Buchsen INPUT 5 werden in der folgenden Reihenfolge auf Kabelanschlüsse überprüft: 1) S-Video, 2) Video. • Schließen Sie externe Geräte nur an die Buchsen an, die auch tatsächlich verwendet werden sollen.

Verwendung mit anderen Geräten

Anschließen eines Personalcomputers

Computer-Kompatibilitätstabelle

Verwenden Sie die PC-Buchsen zum Anschließen eines Personalcomputers.

Hinweis • Die PC-Eingangsbuchsen sind DDC2B-kompatibel. Rückansicht

Durch den Anschluss von Audio-Geräten an den Plasma-Fernseher, wie etwa eines Verstärkers/AV-Receivers oder eines Subwoofers, können Sie die Klangwiedergabe in neue Dimensionen führen.

Anschließen eines Verstärkers/AV-Receivers

RGB-Kabel Stereoministecker-Kabel Rückansicht Stereo-Audiokabel Optisches Digitalkabel

Anzeigen eines Bildes vom Personalcomputer Um ein Bild von einem Personalcomputer wiederzugeben, drücken Sie PC auf der Fernbedienung oder INPUT am Plasma-Fernseher, um “PC” zu wählen. Beim Anschließen an einen Personalcomputer wird der korrekte Eingangssignaltyp automatisch erfasst. Falls das Bild vom Personalcomputer nicht klar ist, können Sie es über das Menü “Automatische Einstellung” einstellen. Siehe Seite 52. Hinweis • Die PC-Buchsen können nicht für AV-Geräte verwendet werden.

Wenn ein AV-Verstärker mit Surround-Funktion an einen Subwoofer angeschlossen wird, ist diese Verbindung nicht erforderlich.

AV-Receivers Subwoofer

Hinweis • Einzelheiten finden Sie in der Bedienungsanleitung des anzuschließenden Audiogeräts. • Die Tonsignale, die mit den gegenwärtig angezeigten Bildern synchronisiert sind, werden immer an die Buchsen AUDIO OUT ausgegeben. • Der Ton, der die auf dem Bildschirm angezeigten Bilder begleitet, wird immer an die SUBWOOFER-Ausgangsbuchse ausgegeben. • Wenn die Signale über die HDMI-Buchse eingegeben werden, werden keine Signale über die Buchse DIGITAL OUT ausgegeben. • Im DTV-Modus erfolgt keine Ausgabe bei Signalen, die kopiergeschützt sind.

Verwendung mit anderen Geräten

Verwendung des HDMI-Eingangs Die Buchsen INPUT 1, INPUT 3 und INPUT 4 sind HDMI-Buchsen, an denen digitale Bild- und Tonsignale eingegeben werden können. Um die HDMI-Buchse zu verwenden, aktivieren Sie die Buchse, und geben Sie die Art der Bild- und Tonsignale an, die vom angeschlossenen Gerät empfangen werden sollen. Bezüglich der Signaltypen siehe die Bedienungsanleitung für das entsprechende angeschlossene Gerät. Bevor Sie das Menü abrufen, drücken Sie INPUT 1, INPUT 3 oder INPUT 4 auf der Fernbedienung, bzw. INPUT am Plasma-Fernseher, um “EINGANG 1”, “EINGANG 3” oder “EINGANG 4” zu wählen. Unterstützte Videosignale 720 (1440) x 576i@50 Hz 720 x576p@50 Hz 1280 x720p@50 Hz 1920 x1080i@50 Hz 720 (1440) x 480i@59,94 Hz/60 Hz 720 x 480p@59,94 Hz/60 Hz

Tieffarbenunterstützung Tieffarbe bezeichnet die Farbtiefe, die die Bit-Anzahl angibt, welche für die Wiedergabe eines einzigen Bildpunkts im Bitmap-Bild erforderlich ist. Außer den herkömmlichen Signalen vom Typ RGB/ YcbCr 16 Bit/20 Bit/24 Bit unterstützt der Plasma-Fernseher auch die Signale RGB/YcbCr 30 Bit/36 Bit. Dadurch wird eine feinere und genauere Farbreproduktion ermöglicht, wenn ein Gerät an den Plasma-Fernseher angeschlossen ist, das die Tieffarbsignale (HDMI1.3) unterstützt. Wenn Tieffarbsignale empfangen werden, wird die Farbtiefe in der Kanalanzeige angezeigt. Hinweis • Je nach dem angeschlossenen Gerät kann es eine Weile dauern, bis die Bildwiedergabe erfolgt. • Beim Anschließen eines PC an die HDMI-Buchse verwenden Sie bitte einen HDMI-tauglichen PC bzw. eine entsprechende Videokarte. • Beim Anschließen eines PC an die HDMI-Buchse mit Hilfe einer DVI-Ausgangsbuchse erfolgt die Bildwiedergabe ggf. nicht richtig. Wenden Sie sich in diesem Fall an den Hersteller Ihres PC. • Je nach dem verwendeten PC kann die Bild- oder Tonwiedergabe vom PC beeinträchtigt werden.

1280 x 720p@59,94 Hz/60 Hz 1920 x 1080i@59,94 Hz/60 Hz

Anschließen eines HDMI-Geräts Bei Verwendung der HDMI-Buchse INPUT 1:

1920 x 1080p@24 Hz 1920 x 1080p@50 Hz 1920 x 1080p@60 Hz Rückansicht

Unterstützte PC-Signale 640 x 480 (VGA) 60 Hz 800 x 600 (SVGA) 60 Hz 1024 x768 (XGA) 60 Hz 1360 x 768 (Breit-XGA) 60 Hz 1280 x 1024 (SXGA) 60 Hz

Dieses System unterstützt die folgenden Audiotypen: • Linear PCM (STEREO 2ch) • Abtastfrequenz; 32 kHz, 44,1 kHz, 48 kHz

HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

SCART-Kabel (für analoge Tonsignale)

HDMI-Steuerung unterstützt Der Plasma-Fernseher unterstützt die HDMI-Steuerfunktionen. Durch Anschließen von Geräten, die die HDMI-Steuerfunktion unterstützen, an den Plasma-Fernseher, können sie die angeschlossenen Geräte über den Plasma-Fernseher oder die Fernbedienung des Plasma-Fernsehers bedienen. Siehe Verwendung der HDMI-Steuerung in Kapitel 13.

Verwendung mit anderen Geräten

Bei Verwendung der HDMI-Buchse INPUT 4:

Video (Vorgabe) Wählen Sie normalerweise diese Option, außer für einen PC-Anschluss

PC Wählen Sie diese Option, wenn ein PC an die HDMI-Eingangsbuchse angeschlossen ist

Drücken Sie HOME MENU, um das Menü zu verlassen. Vorsicht • Wählen Sie “PC”, wenn ein PC an die HDMI-Eingangsbuchse angeschlossen ist. Hinweis • Im “Video”-Modus wird das Bild “über-getastet” (vergrößert), und der Modus wird automatisch auf “PC” umgeschaltet, wenn PC-Signale empfangen werden. • Im “PC”-Modus wird das Bild für optimale Bildqualität in ganzer Größe angezeigt.

HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

Aktivierung der HDMI-Buchse Wenn Sie die HDMI-Buchse INPUT 1 oder INPUT 3 verwenden, wählen Sie die Buchse für die gewünschte Eingangsquelle, und führen Sie dann das folgende Verfahren durch, um die Buchse zu aktivieren. 1

2 Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER). 3

Wählen Sie “HDMI Einstellungen” (/, dann ENTER).

Wählen Sie “Einstellungen” (/, dann ENTER).

Wählen Sie “Aktiviert” (/, dann ENTER).

Deaktiviert (Vorgabe)

Deaktiviert die HDMI-Buchse

Aktiviert die HDMI-Buchse

wenn “Video” gewählt ist (“Overscan”-Bildschirmgröße)

Drücken Sie HOME MENU.

Festlegen des Typs der digitalen Videosignale 1 Wiederholen Sie die Schritte 1 bis 3 von Aktivierung der HDMI-Buchse. 2

Wählen Sie “Video” (/, dann ENTER).

3 Wählen Sie den Typ der digitalen Videosignale (/, dann ENTER). • Wenn Sie “Auto” gewählt haben, versucht das System bei Empfang digitaler Videosignale deren Typ zu identifizieren. Punkt

Die digitalen Videosignale werden automatisch identifiziert

Digitale Komponenten-Videosignale (4:2:2) gesperrt

Digitale Komponenten-Videosignale (4:4:4) gesperrt

Digitale RGB-Signale (16 bis 235) gesperrt

Digitale RGB-Signale (0 bis 255) gesperrt

Drücken Sie HOME MENU, um das Menü zu verlassen.

Festlegen des Eingangssignaltyps 1 Wiederholen Sie die Schritte 1 bis 3 von Aktivierung der HDMI-Buchse. 2

Wählen Sie “Signaltyp” (/, dann ENTER).

Wählen Sie “Video” oder “PC” (/, dann ENTER).

wenn “PC” gewählt ist (“Underscan”-Bildschirmgröße)

Drücken Sie HOME MENU, um das Menü zu verlassen.

Verwendung mit anderen Geräten

Anschließen der Steuerkabel

Hinweis • Wenn Sie einen anderen Parameter als “Auto” wählen, nehmen Sie eine Einstellung vor, die zu einer natürlichen Farbe führt. • Wenn kein Bild erscheint, geben Sie einen anderen Typ für die digitalen Videosignale vor. • Bezüglich der anzugebenden Typen für die digitalen Videosignale siehe die Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Festlegen des Tonsignaltyps Wenn Sie die HDMI-Buchse INPUT 1 oder INPUT 3 verwenden, wählen Sie die Buchse für die gewünschte Eingangsquelle, und führen Sie dann das folgende Verfahren durch, um den Tonsignaltyp anzugeben. 1

Drücken Sie HOME MENU.

2 Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER). 3

Wählen Sie “HDMI Einstellungen” (/, dann ENTER).

Wählen Sie “Ton” (/, dann ENTER).

Wählen Sie den Tonsignaltyp (/ then ENTER). • Wenn Sie “Auto” gewählt haben, versucht das System bei Empfang von Audiosignalen deren Typ zu identifizieren.

Die Tonsignale werden automatisch identifiziert

Akzeptiert digitale Tonsignale

Akzeptiert analoge Tonsignale

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Falls kein Ton ausgegeben wird, geben Sie einen anderen Tonsignaltyp an. • Bezüglich der anzugebenden Tonsignaltypen siehe die Bedienungsanleitung für das entsprechende angeschlossene Gerät. • Je nach dem anzuschließenden Gerät brauchen Sie vielleicht auch analoge Audiokabel.

Schließen Sie die Steuerkabel zwischen dem Plasma-Fernseher und anderen Pioneer-Geräten an, die das t Logo aufweisen. Sie können das angeschlossene Gerät bedienen, indem Sie Befehle von seiner Fernbedienung zum Fernbedienungssensor des PlasmaFernsehers senden. Nachdem die Buchsen CONTROL IN angeschlossen wurden, akzeptieren die Fernbedienungssensoren der angeschlossenen geräte keine Befehle von den entsprechenden Fernbedienungen. Richten Sie die Fernbedienungen auf den Fernbedienungssensor des Plasma-Fernsehers aus, um die angeschlossenen Geräte zu bedienen. Hinweis • Vergewissern Sie sich, dass das Netzkabel abgetrennnt ist, bevor Sie die Anschlüsse durchführen. • Führen Sie zuerst die Komponentenanschlüsse durch, bevor Sie die Steuerkabelanschlüsse vornehmen.

Über SR+ Die Buchse CONTROL OUT auf der Rückseite des PlasmaFernsehers unterstützt SR+, so dass der verknüpfte Betrieb mit einem Pioneer AV-Receiver ermöglicht wird. SR+ bietet solche Funktionen wie den Eingangsumschaltbetrieb und die DSPSurroundmodus-Anzeige an. Weitere Informationen finden Sie in der Bedienungsanleitung des Pioneer AV-Receivers, der SR+ unterstützt. Hinweis • Während des Anschlüsses über SR+ wird die Lautstärke dieses Systems vorübergehend minimiert. • Verwenden Sie bei der Durchführung der Steuerkabelanschlüsse das SR+ Kabel. • Bei der Durchführung der Anschlüsse mit einem oder mehreren Pioneer Geräten sollten Sie einen direkten Anschluss zwischen dem Plasma-Fernseher und dem Pioneer-Verstärker herstellen, der SR+ unterstützt. Schließen Sie keinen anderen Geräte zwischen ihnen an.

Verwendung mit anderen Geräten

Verwendung von i/o link.A Der Plasma-Fernseher enthält drei typischte i/o link.A-Funktionen für den problemlosen Anschluss von anderen AV-Geräten am Plasma-Fernseher.

Während der Plasma-Fernseher auf der Bereitschaftsmodus geschaltet ist, schaltet er sich automatisch ein und beginnt mit der Wiedergabe der Bilder von AV-Programmquellen (z. B. Videorecorder, DVD).

WYSIWYR (What You See Is What You Record, d. h.: Was man sieht, wird aufgenommen)

CONTROL IN OUT Download von Voreinstellungen

CONTROL IN Die Informationen der voreingestellten Kanäle wird über die Buchse INPUT 2 oder INPUT 3 automatisch vom Tuner des Plasma-Fernsehers zu dem des angeschlossenen AV-Geräts (z. B.Videorecorder) übertragen.

Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste aufweist, können Sie automatisch mit der Aufnahme beginnen, indem Sie diese WYSIWYR-Taste drücken.

Wahl der SCART-Buchse für die Verwendung mit

i/o link.A CONTROL IN OUT Wenn SR+ nicht verwendet wird (a, b und c): Die Steuerkabel (im Fachhändel erhältlich) sind Mono-Tonkabel mit Ministeckern (kein Widerstand). Wenn SR+ verwendet wird (a): Verwenden Sie das SR+ Kabel (als Sonderzubehör erhältlich).

Die Buchsen INPUT 2 und INPUT 3 des Plasma-Fernsehers stehen für die Verwendung von i/o link.A zur Verfügung. Wählen Sie den zu verwendenden Eingang. 1

Drücken Sie HOME MENU.

Wählen Sie “Grundeinstellungen” (/, dann ENTER).

Wählen Sie “i/o link.A” (/, dann ENTER).

Wählen Sie eine Einstellung (/, dann ENTER).

INPUT 2 ist für i/o link.A verfügbar

INPUT 3 ist für i/o link.A verfügbar

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Die i/o link.A-Funktionen können nur verwendet werden, wenn das AVGerät mit einem vollverdrahteten 21-Stift SCART-Kabel an die Buchse INPUT 2 oder INPUT 3 am Plasma-Fernseher angeschlossen ist. • Einzelheiten hierzu finden Sie in den Bedienungsanleitungen der angeschlossenen externen Geräte. • Falls ein SCART-Kabel an die Buchse INPUT 3 angeschlossen wurde und i/o link.A aktiviert ist, werden die Eingangssignale (außer Komponenten) automatisch identifiziert und angezeigt. Falls der i/o link.A deaktiviert wurde, wird immer ein anderes Bildsignal als RGB gewählt, da das System die RGB, Y/C (S-Video) und CVBS (Video) Signale nicht identifizieren kann. Beispielsweise resultiert der Empfang von Y/C (S-Video) Signalen in einer Monochromanzeige.

Verwendung mit anderen Geräten

Wiedergabe über eine USB-Schnittstelle (Funktion Galerie Home) JPEG-Bilder, die mit einer Digital-Standbildkamera aufgenommen und auf einer Speicherkarte gespeichert worden sind, können mit diesem System wiedergegeben werden. Sie können Ihre Digitalkamera mit Hilfe eines USB-Anschlusskabels auch direkt an den Plasma-Fernseher anschließen.

Anschließen eines USB-Geräts Halten Sie den Anschlussstecker des USB-Geräts mit der Oberseite in Richtung Frontplatte, und führen Sie ihn dann in den USB-Port ein, der sich an der Seite des Plasma-Fernsehers befindet. • Führen Sie den Stecker des USB-Geräts bis zum Anschlag hinein. • Wenn Sie ein USB-Gerät anschließen, führen Sie den Stecker direkt in den USB-Port ein.

Seite des Plasma-Fernsehers DigitalStandbildk amera

USB Flash-Laufwerk Multikartenleser

USB Flash-Laufwerk oder Multikartenleser

Hinweis • Es kann jeweils nur ein einziges USB-Gerät angeschlossen werden. Ein USB-Hub kann nicht angeschlossen werden. • Solche Geräte wie Drucker oder Tastatur können nicht angeschlossen und verwendet werden.

Lesbare Speicherkarten Dieses System kann Speicherkarten des Formats FAT16, FAT32 oder VFAT lesen.

Abtrennen eines USB-Geräts Um den Stecker des USB-Geräts abzutrennen, schließen Sie den Home Gallery-Bildschirm, und ziehen Sie den Stecker dann ab.

Lesbare Datendateien Dieses System kann nur JPEG-Dateien lesen, die die folgenden Bedingungen erfüllen: • Die Dateinamenerweiterungen sind JPG oder JPEG. • JPEG 4:2:2 und 4:2:0 Format • Die Bildauflösung muss in horizontaler Richtung niedriger als 3264 Pixel und in vertikaler Richtung niedriger als 2448 Pixel sein. • Die Bildauflösung muss in horizontaler Richtung höher als 160 Pixel und in vertikaler Richtung höher als 120 Pixel sein. Hinweis • Je nach Typ der verwendeten Speicherkarte oder Kamera können Bilder unter Umständen nicht angezeigt werden. • Mit einem PC oder anderer Ausrüstung modifizierte oder bearbeitete Bilder können unter Umständen nicht angezeigt werden. • Dieses System entspricht den folgenden Normen: USBMassenspeicherklasse, SIC-Klasse (Standbilderfassung) + PTP und Multiple LUN-Klasse (logische Einheitennummer).

Hinweis • Schließen Sie immer zuerst den Home Gallery-Bildschirm, bevor Sie den Stecker des USB-Geräts abziehen. Falls Sie das USB-Gerät abtrennen, während der Home Gallery-Bildschirm angezeigt wird, können die Daten im Speicher beschädigt werden.

Verwendung mit anderen Geräten

• Unmittelbar nach dem Ein- oder Ausschalten des Systems darf kein USB-Gerät angeschlossen oder abgetrennt werden. Anderenfalls können die Daten im Speicher beschädigt werden. • Schalten Sie die Digitalkamera nicht aus, solange der Home Gallery-Bildschirm angezeigt wird.

Abrufen einer Miniaturbildanzeige Wenn ein Ordner in der Home Gallery-Startanzeige gewählt wird, werden die im Ordner abgelegten Bilder im Miniaturbild-Format angezeigt.

Home Gallery-Startanzeige

Wenn Sie ein USB-Gerät anschließen, während das System eingeschaltet ist, erscheint die Startanzeige automatisch. Wenn diese Anzeige nicht erscheint, führen Sie die Schritte 1 und 2 durch.

Picture Information Dateiname DSC01234 Bildgröße 800*600 Datum 2002/8/30

Drücken Sie HOME MENU.

Wählen Sie “Home Gallery” (/, dann ENTER).

Dia-Show Start Einstellungen

Wählen Sie einen Ordner (/, dann ENTER).

Wählen eines Ordners Die Home Gallery- Startanzeige enthält Ordner, die auf der Speicherkarte angelegt worden sind. Je nach dem Inhalt der Ordner werden verschiedene Arten von Piktogrammen angezeigt.

Bezeichnet einen Ordner, der einen anderen Ordner enthält.

Bezeichnet einen Ordner, der keine Bilddatei enthält.

Bezeichnet einen Ordner, der eine oder mehrere Bilddateien enthält.

Bildgröße Speicherdatum Dateiname Drehwinkel Bildwahlcursor Erscheint für unlesbare Bilder oder für Bilder, die nicht auf einem einzelnen Bildschirm angezeigt werden können. ➆ Nummer der gewählten Datei/Gesamtzahl der Bilder im Ordner ➇ Erscheint, wenn der Ordner mehr als 16 Bilder enthält. ➈ Zeigt an, dass das Bild gedreht wurde. Drücken Sie /, um den Bildschirm zu scrollen. Zum Hervorheben eines gewünschten Bilds drücken Sie / und /, um den Cursor zu verschieben. Informationen zum hervorgehobenen Bild werden oben links am Bildschirm angezeigt. Zum Verlassen der Home Gallery-Funktion drücken Sie HOME MENU.

Starten einer Standard-Einzelbildanzeige Wenn die Miniaturbild-Anzeige angezeigt wird, drücken Sie / und /, um das gewünschte Bild hervorzuheben, und dann ENTER. Die MiniaturbildAnzeige verschwindet, und nur das gewählte Bild wird angezeigt. Home Gallery Picture Information Dateiname Winter. j Bildgröße 800*600 Datum

Bezeichnet eine oder mehrere Bilddateien, die unter dem Stammverzeichnis gespeichert sind.

Um den gewünschten Ordner zu wählen, drücken Sie /, dann ENTER. Die Bilder im gewählten Ordner werden im MiniaturbildFormat angezeigt.

Unter der obigen Anzeige sind die folgenden Tasten wirksam, um die verschiedenen Bedienungsvorgänge durchzuführen:

Verwendung mit anderen Geräten

P-: Zeigt das vorherige Bild in normaler oder Vollbildgröße an.

P+: Zeigt das nächste Bild in normaler oder Vollbildgröße an.

ROT: Zeigt das Bild unter Nutzung der gesamten Bildschirmfläche an. Zum Verlassen des Vollschirm-Anzeigemodus drücken Sie RETURN.

GRÜN: Dreht das angezeigte Bild im Uhrzeigersinn. Mit jedem Drücken wird das Bild wie folgt gedreht: 90°, 180° und 270°.

Starten Sie Ihre Diaschau, nachdem Sie diese entsprechend vorbereitet haben.

Hinweis • Sie sollten dasselbe Bild nicht über längere Zeit angezeigt lassen. Anderenfalls kann es zu Einbrennen/Nachbildern kommen. • Bilder, die kleiner als 1024 x 768 Pixel sind, werden mit einem Leerrand angezeigt.

Starten der Diaschau-Einstellanzeige Drücken Sie GREEN bei Miniaturbild-Anzeige, um die DiaschauEinstellanzeige abzurufen, sodass die Bilder der Reihe nach angezeigt werden.

Wählen Sie “Anzeigemodus” (/). Wählen Sie “Normal” oder “Voll” (/). • Bei Wahl von “Voll” wird das Bild unter Nutzung der gesamten Bildschirmfläche angezeigt.

Wählen Sie “Wiedergabe-Reihenfolge” (/).

Wählen Sie “Namen-Reihenfolge” oder “Zufällig” (/).

Wählen Sie “Wiederholungsmod.” (/).

Wählen Sie “Einmal” oder “Schleife” (/). • Wenn Sie “Schleife” gewählt haben, wird die Diaschau wiederholt, bis RETURN gedrückt wird. Wählen Sie “Auto” oder “Manuell” (/). • Wenn Sie “Auto” gewählt haben, werden die Bilder automatisch zum vorgegebenen Intervall gewechselt. • Wenn Sie “Manuell” gewählt haben, werden die Bilder mit jedem Druck auf P+/P– gewechselt.

Einstellung der Dia-Show Anzeigemodus Wiedergabe-Reihenfolge

Normal Namen-Reihenfolge

1 Um die Diaschau zu starten, drücken Sie ROT, wenn eine Miniaturbild-Anzeige angezeigt wird. • Wenn Sie “Auto” für “Wiedergabe-Modus” gewählt haben, werden die Bilder automatisch zum vorgegebenen Intervall gewechselt. • Wenn Sie “Manuell” für “Wiedergabe-Modus” gewählt haben, drücken Sie P+/P–, um Bilder zu wechseln. • Sie können den automatischen Bildwechsel stoppen und etwa 90 Sekunden lang anhalten, indem Sie ROT drücken. Zum Fortsetzen drücken Sie ROT erneut. 2 Beim Verlassen der Diaschau-Anzeige drücken Sie RETURN, um zur Miniaturbild-Anzeige zurückzukehren, oder HOME MENU, um die Home Gallery-Funktion zu verlassen. Hinweis • Wenn Sie eine Diaschau unterbrechen, wechselt der Bildschirm nach fünf Minuten automatisch auf die Anzeige des nächsten Bildes. • Falls fünf Minuten lang kein Bedienungsvorgang erfolgt, wird die Home Gallery-Funktion automatisch beendet, außer wenn ein Diaschau erfolgt, bei der die Einstellung “Schleife” für den “Wiederholungsmod.” gewählt ist.

Wählen Sie “Wiedergabe-Modus” (/).

10 Um die Diaschau-Startanzeige zu starten, drücken Sie RETURN, damit die Miniaturbild-Anzeige angezeigt wird, und dann ROT. • Zum Verlassen der Home Gallery-Funktion drücken Sie HOME MENU.

Starten der Diaschau-Anzeige

Die Home Gallery-Funktion wird beendet.

9 Wenn Sie in Schritt 8 “Auto” gewählt haben, drücken Sie / , um “Intervall (Sek.)” zu wählen, und bestimmen die Anzeigedauer für die einzelnen Bilder dann mit /. • Sie können unter 3 Sekunden, 5 Sekunden, 10 Sekunden, 20 Sekunden, 30 Sekunden, 60 Sekunden und 90 Sekunden auswählen.

Einstellen der Bildqualität Bei Miniaturbild-Anzeige drücken Sie GELB. Dieselbe Bildeinstellungsanzeige wie bei der PC-Programmquelle erscheint. Bezüglich der nachfolgenden Bedienungsschritte siehe Seite 31.

Verwendung mit anderen Geräten

Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung Mit der mitgelieferten Fernbedienung können Sie andere angeschlossene Geräte steuern, nämlich: Set-Top Box (STB), DVD-Player, DVD/HDDRecorder (DVR), BD-Player oder Videorecorder. Bevor diese Funktion eingesetzt werden kann, muss die mitgelieferte Fernbedienung mit dem Herstellungscode der zu steuernden Ausrüstung programmiert werden. Wenn Sie die Ausrüstung dann steuern möchten, drücken Sie SELECT auf der Fernbedienung, um den Modus der jeweiligen Ausrüstung anzupassen; die Wahlmöglichkeiten sind: TV, STB, DVD/DVR und VCR. Die entsprechenden Betriebsartenanzeigen an der Fernbedienung zeigen den momentan gewählten Modus an.

Hinweis • Die Programmierung des Codes wird aufgehoben, wenn bei blinkender Betriebsartenanzeige etwa eine Minute lang kein Bedienungsschritt vorgenommen wird. • Wenn Sie einen Code eingeben, der nicht in der Tabelle angeführt ist, blinkt eine Betriebsartenanzeige etwa eine Sekunde lang schnell und anschließend wie zuvor. • Zum Abbrechen der Code-Programmierung bei blinkender Betriebsartenanzeige können Sie SELECT auf der Fernbedienung drücken. • Die vom Werk vorgegebenen Standard-Herstellungscodes für STB, DVD/DVR und VCR sind jeweils “000”, “100” und “500”.

Programmieren von Herstellungscodes

1 Drücken Sie SELECT auf der Fernbedienung, um je nach Ausrüstung STB, DVD/DVR, oder VCR zu wählen.

• Unter Umständen können Sie einige der in der Tabelle aufgelisteten Geräte mit der mitgelieferten Fernbedienung nur teilweise oder überhaupt nicht steuern.

• Um einen BD-Player zu steuern, wählen Sie den DVD/DVR-Modus.

2 Nachdem Sie sichergestellt haben, dass die Anzeige des zuvor gewählten Modus ausgegangen ist, halten Sie SELECT gedrückt, und drücken Sie dann 1 auf der Fernbedienung. • Die entsprechende Betriebsartenanzeige blinkt. 3 Geben Sie einen dreistelligen Herstellungscode durch Betätigen von 0 bis 9 ein. • Den zutreffenden Code können Sie der Herstellungscodeliste entnehmen. • Die Betriebsartenanzeige leuchtet etwa eine Sekunde lang und erlischt dann; damit ist die Programmierung des Herstellungscodes abgeschlossen. 1

Verwendung mit anderen Geräten

Verwendung mit anderen Geräten

STB (Set-Top Box)-Steuertasten Im STB-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen. 1

0 bis 9 Fungieren als Zifferntasten.

P+/P– Zum Abstimmen eines höheren oder niedrigeren Kanals.

RETURN Bei DVD-Menüanzeige drücken, um auf die vorige Bildschirmanzeige zurückzuschalten.

ENTER Zum Aktivieren der gewählten Funktion. /// Zur Wahl von Posten bei Sendemenü- oder SenderführungBildschirmanzeige.

EXIT Zum Verlassen der Sendemenü- oder SenderführungBildschirmanzeige.

INFO Anzeige von Informationen zum momentanen Programm.

SOURCE a Ein- und Ausschalten der Set-Top Box.

MENU Zur Anzeige der Sendemenü-Bildschirmanzeige.

GUIDE Zur Anzeige der Senderführung-Bildschirmanzeige.

Verwendung mit anderen Geräten

DVD/DVR-Steuertasten Im DVD/DVR-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen. 1

0 bis 9 Fungieren als Zifferntasten.

P+/P– (nur DVD/HDD-Recorder (DVR)) Zur Änderung des Kanals des im DVD/HDD-Recorder (DVR) eingebauten Tuners.

RETURN Bei DVD-Menüanzeige drücken, um auf die vorige Bildschirmanzeige zurückzuschalten.

ENTER Zum Aktivieren der gewählten Funktion. /// Zur Wahl von Posten der DVD-MENU-Bildschirmanzeige.

F (PAUSE/STANDBILD) Setzt Pausen und Standbilder.

● (AUFNAHME) (nur DVD/HDD-Recorder (DVR)) Startet die Aufnahme.

T (KAPITELSUCHE) Mit jedem Druck wird an den Anfang des vorigen Kapitels zurückgeschaltet.

U (KAPITELSUCHE) Mit jedem Druck wird an den Anfang des nächsten Kapitels vorgeschaltet.

DISC NAVI (nur DVD/HDD-Recorder (DVR)) Zur Anzeige der Disc Navigator-Bildschirmanzeige zum Durchsuchen des Inhalts einer CD/DVD.

SOURCE a Zum Ein- und Ausschalten des DVD-Players oder DVD/HDDRecorders (DVR).

MENU Zur Anzeige des DVD-Menüs.

DVD TOP MENU Mit dieser Taste wird das DVD-Hauptmenü abgerufen.

■ (STOPP) Zum Stoppen der Wiedergabe oder Aufnahme. Bei manchen DVDPlayern oder DVD/HDD-Recordern (DVR) wird durch zweimaliges Drücken dieser Taste das CD/DVD-Fach geöffnet.

I (WIEDERGABE) Startet die Wiedergabe.

V (VORLAUF) Für schnellen Vorlauf.

S (RÜCKLAUF) Drücken, um zurück zu gehen.

HDD(nur DVD/HDD-Recorder (DVR)) Zur Wahl der Festplatte (HDD) für Wiedergabe oder Aufnahme.

DVD (nur DVD/HDD-Recorder (DVR)) Zur Wahl von DVD für Wiedergabe oder Aufnahme.

6, 13 REC STOP (nur DVD/HDD-Recorder (DVR))

Drücken Sie ● und ■ gleichzeitig, um die Aufnahme zu stoppen. Dies gilt nur für DVD/HDD-Recorder (DVR) von Pioneer und Sony. Hinweis

• Sie können einen BD-Player im DVD/DVR-Modus steuern. • Der DVD-Player, DVD/HDD-Recorder (DVR) und BD-Player können nicht gleichzeitig gewählt werden.

Verwendung mit anderen Geräten

VCR-Steuertasten Im VCR-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen. 1

0 bis 9 Fungieren als Zifferntasten.

P+/P– Zur Wahl von TV-Tuner-Kanälen am VCR.

F (PAUSE/STANDBILD) Setzt Pausen und Standbilder.

● (AUFNAHME) Startet die Aufnahme.

SOURCE a Ein- und Ausschalten des Videorecorders.

V (BANDVORLAUF) Bewirkt schnellen Bandvorlauf und gestattet Bildsuche.

S (BANDRÜCKLAUF) Bewirkt Bandrücklauf und gestattet Bildsuche.

Verwendung der HDMI-Steuerung

Verwendung der HDMI-Steuerung Verwendung der HDMI-Steuerfunktionen Sie können solche Pioneer-Geräte, wie Recorder, Player, AV-System oder HD AV Converter, die die HDMI-Steuerfunktionen unterstützen, mithilfe der Fernbedienung des Plasma-Fernsehers steuern. Die HDMI-Steuerfunktionen umfassen die Wiedergabe des Inhalts, während die Bildschirmanzeigen auf dem Plasma-Fernseher angezeigt werden, die Aufnahme eines TV-Programms während der Wiedergabe, die Timer-Aufnahme mithilfe einer Programmliste auf dem angeschlossenen Recorder und die Bestätigung der Timer-Aufnahme, die im Recorder gespeichert ist. Einzelheiten hierzu finden Sie unten stehenden Tabelle. Hinweis • Die Höchstzahl der Geräte, die an den Plasma-Fernseher angeschlossen und mithilfe der Fernbedienung des PlasmaFernsehers bedient werden können, ist wie folgt: Recorder x 2, Player x 2, AV-System oder HD AV Converter x 1. • Gegebenenfalls stehen nicht alle Geräte-Bedienungsvorgänge für die HDMI-Steuerfunktionen zur Verfügung.

Sprachenein Die Informationen zur Display-Menüsprache Recorder/ stellung werden zum Recorder oder Player Player übertragen, der an den Plasma-Fernseher angeschlossen ist. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders oder Players. Der Receiver-/Verstärkerbetrieb kann AV-System AVSystemsteue auch mit der Fernbedienung des Plasmarung Fernsehers gesteuert werden (Lautstärke, Surround-Modus und Eingangswahl der HDMI-Buchse) Einschalten

Der angeschlossene Recorder kann Recorder eingeschaltet werden, wenn der PlasmaFernseher eingeschaltet wird. Der Plasma-Fernseher kann eingeschaltet Recorder/ werden, wenn der angeschlossene Player Recorder oder Player eingeschaltet wird und die Bilder in den Plasma-Fernseher eingegeben werden.

Die angeschlossenen Geräte können Recorder/ ausgeschaltet werden, wenn der Plasma- Player/AVFernseher ausgeschaltet wird System

HD AV ConverterSteuerung

Der HD AV Converter kann ebenfalls angeschlossen und gesteuert werden. (Für Einzelheiten siehe Seite 77.)

HDMI-Steuerfunktionen Funktion

Recorder/ Wiedergabe Die korrekte Eingangsquelle wird des Inhalts automatisch gewählt, und der Inhalt wird Player auf dem Plasma-Fernseher wiedergegeben, wenn Sie die Wiedergabetaste (PLAY) am angeschlossenen Gerät drücken Bildschirmst euerung

Der Betrieb des Recorders/Players kann Recorder/ am Bildschirm oder mit der Player Fernbedienung des Plasma-Fernsehers gesteuert werden (Wiedergabe, Stopp, Schnellvorlauf/Rücklauf usw.)

TV/DTV P SELECT TV DVD/

SOURCE STB DVR VCR HOME MENU RETURN

Aufnahme des TVProgramms

Das zurzeit wiedergegebene Programm Recorder kann mithilfe der Fernbedienung des Plasma-Fernsehers aufgenommen werden

Timer-Aufnahme mithilfe der Programmliste des angeschlossenen Recorders

Bestätigung des AufnahmeZeitplans

Der im Recorder gespeicherte Aufnahme- Recorder Zeitplan kann mithilfe der Fernbedienung des Plasma-Fernsehers auf dem Bildschirm angezeigt und bestätigt werden

MENU ENTER EXIT EPG DVD TOP MENU / GUIDE HD AV Converter

• Drücken Sie i+/– oder e, um die Lautstärke des AV-systems einzustellen. • Drücken Sie , , , , ENTER, RETURN ( ) oder die Farbtasten (BLAU, ROT, GELB, GRüN), um solche Funktionen wie Disc-Navigator oder die elektronische Programmführung (EPG) am angeschlossenen Recorder oder Player zu verwenden.

Hinweis • Zur Benutzung der HDMI-Steuerfunktionen verwenden Sie die Fernbedienung, indem Sie sie auf den Fernbedienungssensor (t) richten, der sich rechts unten an der Vorderseite des Plasma-Fernsehers befindet. • Sie können nicht zwei oder mehrere der auf der Rückseite des PlasmaFernsehers befindlichen HDMI-Buchsen gleichzeitig verwenden, außer für die Funktionen “Ausschalten” und “Spracheneinstellung”.

Verwendung der HDMI-Steuerung

Durchführung der HDMI-Anschlüsse

Bildschirm-Steuertafel Für ein AV-System 1

Schaltet den Surround-Modus der Reihe nach um Schaltet die Eingangsquelle in umgekehrter Reihenfolge um Schaltet den Surround-Modus in umgekehrter Reihenfolge um Schließt den Bildschirm, um auf das HDMI-Steuermenü zurückzukehren Zeigt die Modell-Nummer des angeschlossenen Geräts an Leer Schaltet die Eingangsquelle der Reihe nach um

Anschließen eines AV-Verstärkers/DVD-Recorders/BDSpielers

Drücken Sie  oder  auf der Fernbedienung des Plasma-Fernsehers, um den Surround-Modus der Reihe nach bzw. in umgekehrter Reihenfolge umzuschalten, und  oder , um die Eingangsquelle der Reihe nach bzw. in umgekehrter Reihenfolge umzuschalten. Durch Drücken von HDMI CONTROL wird die Steuertafel-Anzeige ausgeschaltet und erneut das HDMI-Steuermenü angezeigt.

Wenn Sie die Anschlüsse zwischen dem Plasma-Fernseher und den Geräten, die die HDMI-Steuerfunktionen unterstützen, oder den Einstellungen für “HDMI-Strg. Einst” ändern, gehen Sie wie folgt vor: 1 Schalten Sie den Plasma-Fernsehen und alle angeschlossenen Geräte ein. 2 Vergewissern Sie sich, dass die Einstellung in “Eingabeeinst.” für “HDMI-Strg. Einst” entsprechend den angeschlossenen Geräten richtig eingegeben wurde. Bestätigen Sie außerdem die HDMISteuereinstellungen für die angeschlossenen Geräte. 3 Schalten Sie auf die HDMI-Eingangsbuchsen um, an die die Geräte angeschlossen sind, um zu überprüfen, dass Ton und Bild richtig ausgegeben und wiedergegeben werden. 4 Schalten Sie den Plasma-Fernseher zuerst aus und dann erneut ein.

Hinweis • Sie können den Recorder/Player nicht bedienen, wenn Sie  oder  drücken, um die Eingangsquelle während des Betriebs umzuschalten. Um den Betrieb fortzusetzen, kehren Sie auf das HDMI-Steuermenü zurückt, und wählen Sie die gewünschte Funktion erneut.

Für einen Recorder HDMI-Strg.    

Überspringt Werbespots Schnellrücklauf Stoppt die Wiedergabe Schließt den Bildschirm, um auf das HDMI-Steuermenü zurückzukehren Zeigt die Modell-Nummer des angeschlossenen Geräts an Startet die Wiedergabe Schnellvorlauf

Drücken Sie  oder  auf der Fernbedienung des Plasma-Fernsehers, um den Schnellrücklauf- oder Schnellvorlauf-Modus zu wählen, , um Werbespots zu überspringen, oder , um die Wiedergabe zu stoppen. Durch Drücken von ENTER startet die Wiedergabe, und durch Drücken von HDMI CONTROL wird die Steuertafelanzeige ausgeschaltet und erneut das HDMI-Steuermenü angezeigt.

Optisches Digitalkabel Stereo-Audiokabel

Für einen Player HDMI-Strg.     1 2

Zeigt das DVD-Discmenü oder das Pop-up-Menü der Blu-ray-Disc auf dem Player an. Schnellrücklauf Stoppt die Wiedergabe Schließt den Bildschirm, um auf das HDMI-Steuermenü zurückzukehren Zeigt die Modell-Nummer des angeschlossenen Geräts an Startet die Wiedergabe Schnellvorlauf

Drücken Sie  oder  auf der Fernbedienung des Plasma-Fernsehers, um den Schnellrücklauf- oder Schnellvorlauf-Modus zu wählen, , um das DVDDiscmenü oder das Pop-up-Menü der Blu-ray-Disc auf dem Player anzuzeigen, oder , um die Wiedergabe zu stoppen. Durch Drücken von ENTER startet die Wiedergabe, und durch Drücken von HDMI CONTROL wird die Steuertafelanzeige ausgeschaltet und erneut das HDMI-Steuermenü angezeigt.

HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

Verwendung der HDMI-Steuerung

Anschließen eines DVD-Recorders

HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

Hinweis • Die Höchstzahl der Geräte, die an den Plasma-Fernseher angeschlossen und mithilfe der Fernbedienung des PlasmaFernsehers bedient werden können, ist wie folgt: Recorder x 2, Player x 2, AV-System oder HD AV Converter x 1. • Beim Anschließen eines AV-Systems oder HD AV Converter ist das anzuschließende Gerät zwischen dem Plasma-Fernseher und dem Recorder bzw. Player aufzustellen und anzuschließen. • Schließen Sie zwischen dem Plasma-Fernsehen und einem Recorder/Player kein AV-System an, dass die HDMISteuerfunktionen nicht unterstützt, da anderenfalls die HDMISteuerfunktionen ggf. nicht richtig funktioniener. • Wenn Sie ein AV-System, das die HDMI-Steuerfunktionen nicht unterstützt, und einen Player/Recorder, der die HDMISteuerfunktionen unterstützt, an den Plasma-Fernseher anschließen möchten, schließen Sie das AV-System mit einem Stereo-Audiokabel an die Buchse AUDIO OUT des PlasmaFernsehers an und den Recorder/Player mit Hilfe eines HDMItauglichen Kabels an die HDMI-Buchse (siehe die Abbildung). Bitte beachten Sie, dass die über die HDMI-Buchse eingegebenen Signale nicht über die Buchse DIGITAL OUT ausgegeben werden.

Optisches Digitalkabel HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

• Nach Durchführung der Anschlüsse geben Sie die Einstellung in “Eingabeeinst.” für “HDMI-Strg. Einst” ein. Vergewissern Sie sich, dass die Einstellung für jede HDMI-Eingangsbuchse eingegeben wird, an die das Gerät angeschlossen ist. • Sie können ein AV-System nicht gleichzeitig mit dem HD AV Converter anschließen und verwenden. • Um die HDMI-Steuerfunktionen verwenden zu können, ist es ebenfalls erforderlich die Einstellungen in den angeschlossenen Geräten durchzuführen. Einzelheiten dazu finden Sie in den Bedienungsanleitungen der angeschlossenen Geräte. • Wenn ein Recorder angeschlossen ist, wird er automatisch eingeschaltet, wenn der Plasma-Fernseher eingeschaltet wird, um die Aufnahme zu vereinfachen. • Weitere Informationen zu den Geräten, die die HDMISteuerfunktion unterstützen, finden Sie auf der Pioneer Website (siehe Rückendeckel).

Verwendung der HDMI-Steuerung

Einstellung der HDMI-Steuerung

Wahl der Einschaltfunktion

Wahl einer Eingangsbuchse

Sie können wählen, ob der Plasma-Fernseher eingeschaltet wird, wenn der angeschlossene Pioneer Recorder oder Player eingeschaltet wird und die Bilder in den Plasma-Fernseher eingegeben werden. (Die Werksvorgabe ist “Ein”.)

Wählen Sie die HDMI-Buchse, an die das externe Gerät angeschlossen ist, um die HDMI-Steuerfunktionen zu verwenden. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “HDMI-Strg. Einst” (/, dann ENTER). HDMI-Strg. Einst

Wählen Sie “Ein/Betriebsb.” (/, dann ENTER).

Wählen Sie “Ein” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Wählen Sie “Ton halten-Status” (/, dann ENTER).

Wählen Sie “Ein” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Wählen Sie “Eingabeeinst.” (/, dann ENTER).

5 Wählen Sie “EINGANG 1”, “EINGANG 3” oder “EINGANG 4” (/, dann ENTER). Nur das Gerät, das die HDMI-Steurung unterstützt und über die gewählte INPUTBuchse angeschlossen ist, steht für die HDMI-Steuerfunktionen zur Verfügung. Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Falls Sie “Aktiviert” für “HD AV Converter” gewählt haben, brauchen Sie die Einstellungen in “Eingabeeinst.” nicht einzugeben. • “EINGANG 1” oder “EINGANG 3” kann nur gewählt werden, wenn “Aktiviert” für das Menü “HDMI-Einstellungen” gewählt wurde (siehe Aktivierung der HDMI-Buchse auf Seite 63). • Falls Sie in Schritt 5 die Einstellung “Aus” gewählt haben, wird die Meldung “Betriebsvorgänge könn. nicht ausgef werden. Einst. best. HDMI-Strg. einst.” angezeigt, wenn Sie die Taste HDMI CONTROL auf der Fenbedienung drücken. • Wenn Sie HDMI-taugliche Geräte verwenden, die an eine andere HDMI-Buchse als die in “Eingabeeinst.” gewählte angeschlossen ist, kann eine Funktionsstörung auftreten. Achten Sie beim Anschließen von anderen HDMI-Buchsen als der in “Eingabeeinst.” gewählten Buchse darauf, die Einstellung der externen Geräte einzugeben, damit die HDMI-Steuerfunktion nicht funktionsfähig ist.

Wahl der Ausschaltsteuerung Sie könne wählen, ob das angeschlossene Gerät ausgeschaltet werden soll oder nicht, wenn der Plasma-Fernseher ausgeschaltet wird. (Die Werksvorgabe ist “Ein”.) 1

Wiederholen Sie die Schritte 1 bis 3 von Wahl einer Eingangsbuchse.

Wählen Sie “Ausschaltsteuer.” (/, dann ENTER).

Wählen Sie “Ein” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

Wiederholen Sie die Schritte 1 bis 3 von Wahl einer Eingangsbuchse.

Sie können wählen, ob die Funktion für das angeschlossene Pioneer AVSystem gehalten wird oder nicht, selbst wenn das Gerät während der HDMI-Steuervorgänge in den Bereitschaftsmodus geschaltet wird. (Die Werksvorgabe ist “Aus”.)

Wiederholen Sie die Schritte 1 bis 3 von Wahl einer Eingangsbuchse.

Wahl des HD AV Converter Der HD AV Converter ist ein HDMI-Eingangswahlschalter, der von Pioneer auf der Markt gebracht werden wird. Er ist sowohl mit HDMI- und analogen Eingangsbuchsen ausgestattet, die die HDMISteuerfunktionen unterstützen. Wenn der HD AV Converter-Modus gewählt ist, können Sie die Eingangsbuchsen für den HD AV Converter mit der Fernbedienung des Plasma-Fernsehers umschalten. Bild- und Tonqualität können für jeden Eingangsbuchse des HD AV Converter ebenfalls eingeschaltet werden. Für Einzelheiten zur Wahl des HD AV Converter-Modus beachten Sie bitte Folgendes: (Die Werksvorgabe ist “Deaktiviert”.) 1

Wiederholen Sie die Schritte 1 bis 3 von Wahl einer Eingangsbuchse.

Wählen Sie “HD AV Converter” (/, dann ENTER).

Wählen Sie “Aktiviert” (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen.

HD AV Converter-Modus Im HD AV Converter-Modus stehen die folgenden Funktionen und Menüs, die dem HD AV Converter eigen sind, zur Verfügung: Kanalanzeige Im HD AV Converter-Modus erscheint eine Kanalanzeige, wenn eine der Eingangsbuchsen (INPUT 1 bis INPUT 5) gewählt wird. Die am oberen Rand des Bildschirms eingeblendete Eingangsbuchse ist die für den angeschlossenen HD AV Converter; daraufhin erscheint dann die Anzeige “HD AV Converter”.

EINGANG 3 HD AV Converter STANDARD KINO 14:9

Hinweis • Die Ausschalt-Steuerfunktion steht nur für die Geräte zur Verfügung, die an eine der HDMI-Buchsen auf der Rückseite des Plasma-Fernsehers angeschlossen sind.

Verwendung der HDMI-Steuerung

Eingangswahl des HD AV Converter Im HD AV Converter-Modus können Sie die Eingangsbuchse EINGANG 1 bis EINGANG 5 am HD AV Converter mit Hilfe der Taste “INPUT 1” bis “INPUT 5” auf der Fernbedienung oder INPUT auf der rechten Seite des Plasma-Fernsehers wählen. Rückansicht

Download der Menü-Einstellungen Im HD AV Converter-Modus werden Eistellungen in den folgenden Menüs für die Buchsen “EINGANG 1” bis “EINGANG 5” des PlasmaFernsehers auf die Buchsen “EINGANG 1” bis “EINGANG 5” des angeschlossenen HD AV Converter übertragen: • Bildqualitäteinstellungen in “Bild” • Toneinstellungen in “Ton” • HDMI-Einstellungen in “HDMI Einstellungen” für “Weiterführende Einstellungen” Wie beim Plasma-Fernseher können diese Einstellungen in jedem Menü EINGANG 1, EINGANG 2, EINGANG 3, EINGANG 4 oder EINGANG 5 des HD AV Converter geändert werden. Falls Sie den HD AV Converter-Modus verlassen, nachdem Sie die Einstellungen geändert haben, werden die geänderten Einstellungen zu jedem EINGANG des Plasma-Fernsehers übertragen.

An die Buchse INPUT 4 anschließen

HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

Hinweis • Ein Pioneer HD AV Converter ist erforderlich, um den HD AV Converter-Modus zu verwenden. Aktualisierten Informationen zum HD AV Converter finden Sie auf der Pioneer Website (siehe Rückendeckel). • Bei Verwendung eines HD AV Converter müssen Sie die Einstellungen auch am HD AV Converter eingeben. Einzelheiten hierzu entnehmen Sie bitte der Bedienungsanleitung des angeschlossenen HD AV Converter. • Wählen Sie nicht “Aktiviert” im Menü “HD AV Converter”, falls Sie keinen HD AV Converter verwenden. • Stellen Sie bei der Wahl von “Aktiviert” im Menü “HD AV Converter” sicher, dass der HD AV Converter an die Buchse INPUT 4 des Plasma-Fernsehers angeschlossen ist. • Im HD AV Converter-Modus werden nur die Bild- und Tonsignale von den Buchsen “EINGANG 1” bis “EINGANG 5” des HD AV Converters, der an die Buchse INPUT 4 des PlasmaFernsehers angeschlossen ist, wiedergegeben und ausgegeben. Schließen Sie keine anderen Geräte als einen Decoder an die Buchse INPUT 1 bis INPUT 3 und INPUT 5 an. Achten Sie beim Anschließen des Decoders darauf, die Buchse INPUT 1 am Plasma-Fernseher zu verwenden. (Siehe Wählen eines Decodereingangs auf Seite 28 und Anschließen eines Decoders auf Seite 58). • Sie können ein AV-System nicht gleichzeitig mit dem HD AV Converter anschließen und verwenden. • Wenn Sie den HD AV Converter und einen angeschlossenen Recorder/Player verwenden, wählen Sie den Eingang mit dem HDMI-Steuermenü. Wenn Sie die Eingangsbuchse durch Drücken der Taste INPUT 1 bis INPUT 5 auf der Fernbedienung oder INPUT auf der rechten Seite des Plasma-Fernsehers wählen, funktioniert der Recorder/Player nicht.

HDMI-taugliches Kabel (HDMI-Kabel mit HDMIMarkierung)

Ein-/Ausschalttest Sie können überprüfen, ob die Ein-/Ausschalt-Steuerfunktion zwischen dem Plasma-Fernseher und dem angeschlossenen Gerät wirkungsvoll ist oder nicht. 1

Drücken Sie HOME MENU.

Wählen Sie “Weiterführende Einstellungen” (/, dann ENTER).

Wählen Sie “HDMI-Strg. Einst” (/, dann ENTER).

4 Wählen Sie “Einschalttest” ode “Ausschalttest” (/, dann ENTER). Eine Liste aller verfügbaren Geräte wird angezeigt, wenn mehrere HDMI-Geräte an die HDMI-Buchsen angeschlossen sind. 5

Wählen Sie das gewünschte Gerät (/, dann ENTER).

Drücken Sie HOME MENU, um das Menü zu verlassen. Hinweis • Ein Ein-/Ausschalttest kann nur für diejenigen Geräte durchgeführt werden, die an die in “Eingabeeinst.” eingestellten HDMI-Buchsen angeschlossen sind. • Falls der Ein-/Ausschalttest versagt, überprüfen Sie den Anschluss und die Einstellung. • Der Ein-/Ausschalttest kann nicht auf HD AV Converter durchgeführt werden.

Verwendung der HDMI-Steuerung

Verwendung der HDMI-Steuermenüs Sie können die verschiedenen Funktionen des angeschlossenen Pioneer Recorders, Players oder AV-Systems verwenden, der bzw. das die HDMI-Steuerfunktionen unterstützt, indem Sie die entsprechenden HDMI-Steuermenüs wählen und verwenden. 1

Drücken Sie HOME MENU.

2 Wählen Sie “HDMI-Steuer.” (/, dann ENTER). Das HDMI-Steuermenü wird angezeigt. HDMI-Steuer. Disc-Navigator Timeraufn(DVR)

Pause Live-TV Aufn.stop(DVR)

Hinweis • Um die HDMI-Steuerfunktionen verwenden zu können, ist ein Pioneer Recorder, Player oder AV-System erforderlich, der bzw. das die HDMI-Steuerfunktionen unterstützt. • Möglicherweise können nicht alle Betriebsvorgänge der angeschlossenen Geräte gesteuert werden. • Das HDMI-Steuermenü kann nicht gewählt werden, wenn die Einstellung “Aus” in “Eingabeeinst”. für das Menü “HDMIStrg.Einst” gewählt wurde. • Selbst wenn das aufgenommene Programm zu Ende ist, stoppt die Aufnahme im Pause Live-TV-Menü nicht automatisch. • Das Steuerpult-Menü (AV-SYS) steht nur zur Verfügung, wenn die Tonausgabe über das AV-System erfolgt. • Das Wiedergabe-Steuerpult-Menü kann nur gewählt werden, wenn der angeschlossene Recorder oder Player betriebsbereit ist. • Das HDMI-Steuermenü kann auch durch Drücken von HDMI CONTROL auf der Fernbedienung des Plasma-Fernsehers angezeigt werden.

Timeraufn-Liste(DVR)

DISC NAVI DVD HDD HDMI-Steuermenü Punkt

Zeigt eine Titelliste des angeschlossenen Recorders oder Players an

Zeigt die elektronische Programmführung (EPG) des angeschlossenen Recorders an

Zeigt die Timer-Aufnahmeliste des angeschlossenen Recorders an.

Pause Live-TV Startet die Aufnahme des gegenwärtigen TV-Kanals, wenn ein Recorder (mit pausierter Wiedergabe) angeschlossen ist, sodass die Wiedergabe der Sendung pausiert wird

Stoppt die Aufnahme auf dem angeschlossenen Recorder

Zeigt das Steuerpult für das angeschlossene AV-System auf dem Plasma-Fernseher an

Zeigt das Steuerpult für den angeschlossenen Recorder oder Player auf dem Plasma-Fernseher an

Auf AV-Ton umsch. Der Tonausgang wird zwischen dem (Auf PDP-Ton Plasma-Fernseher und dem umsch.) angeschlossenen AV-System umgeschaltet

Verwendung von Videotext

Verwendung von Videotext Verwendung der Videotext-Funktionen Was ist Videotext? Manche Sender strahlen Videotextinfos und –Entertainment aus, die von entsprechend ausgerüsteten Fernsehgeräten empfangen werden können. Ihr Plasma-Fernseher empfängt Videotext-Signale, die von TV-Sendern ausgestrahlt werden, und decodiert sie in ein graphisches Format, damit sie angezeigt werden können. Zu den angebotenen Diensten gehören Nachrichten, Wetter- und Sportinformationen, die Aktienkurze und Programmvorschauen.

• Die Anzeige von Videotextseiten über längere Zeit, bzw. für kürzere Zeit auf täglicher Basis, kann zu Nachbildern führen. 1

Ein- und Ausschalten von Videotext 1 Wählen Sie einen TV-Kanal oder eine externe Eingangsquelle mit Videotextprogramm.

2 Drücken Sie m, damit der Videotext (Vollbild) angezeigt wird.

P SELECT Grundlegender Videotext-Betrieb

SOURCE STB DVR VCR HOME MENU RETURN MENU ENTER EXIT EPG DVD TOP MENU / GUIDE

3 Drücken Sie m erneut, damit der Videotext auf der rechten Seite des Bildschirms und das normale Bild auf seiner linken Seite angezeigt wird. • Mit jedem Drücken von m schaltet der Bildschirm-Modus um, wie in der untenstehenden Abbildung gezeigt. • Wenn Sie ein Programm ohne Videotextsignal gewählt haben, wird “Videotext kann nicht angezeigt werden” angezeigt.

Wahl und Bedienung von Videotext-Seiten Verwenden Sie die folgenden Fernbedienungstasten, um VideotextSeiten zu wählen und zu bedienen.

HDMI CONTROL Farbentasten (ROT/GRÜN/GELB/BLAU):

DISC NAVI DVD HDD Sie können eine Gruppe oder einen Block von Seiten wählen, die in den farbigen Klammern am unteren Rand des Bildschirms angezeigt werden, indem Sie die entsprechenden Farbtaste (ROT/ GRÜN/GELB/BLAU) auf der Fernbedienung drücken.

0 bis 9: Wählen Sie jeden Seite von 100 bis 899 direkt unter Verwendung von 0 bis 9.

w / x: Drücken Sie w zum Erhöhen der Seitennummer. Drücken Sie x zum Verringern der Seitennummer.

Verwendung von Videotext

Anzeigen der TOP Übersicht

Damit verborgene Informationen, wie etwa die Antwort zu einer Quizfrage, angezeigt werden, drücken Sie k. Drücken Sie k erneut, um die Informationen wieder auszublenden.

Bei Empfang von TOP-Videotext können Sie eine TOP Übersicht lesen.

T O P Ü b e r s i ch t

Um die Videotext-Seiten zu aktualisieren, drücken Sie Drücken Sie

TV PROGRAMS COLOUR BAR WEATHER NEWS MOVIE LOCAL SPORTS BLOCK 1 BLOCK 2 BLOCK 3

erneut, um den Haltemodus aufzuheben.

l: Zeigt für das CEEFAX/FLOF-Format eine Indexseite an. Bei TOPProgrammen erscheint die TOP Übersicht.

Gruppenseiten FOOT BALL BASKET BALL TENNIS SKI JUDO SWIM GROUP 1 GROUP 2 GROUP 3 GROUP 4

Drücken Sie m, damit der Videotext angezeigt wird.

Anzeigen von Unterseiten

2 Drücken Sie l bei Empfang von TOP-Videotext, damit die TOP Übersicht angezeigt wird.

Sie können mehrere Unterseiten so anzeigen, wie sie gesendet werden.

3 Drücken Sie / und /, um die gewünschten Block- oder Gruppenseiten zu wählen, und drücken Sie dann ENTER.

• Bevor Sie den Videotext anzeigen, schalten Sie auf den Einzelbildschirmmodus zurück.

Anzeigen der Untertitelseiten Sie können mehrere Untertitel so anzeigen, wie sie gesendet werden. 1 Drücken Sie [, damit die Untertitel angezeigt werden. Die Untertitel werden durch die vom Sender ausgestrahlten Informationen aktualisiert. 2 Drücken Sie [ erneut, um die Anzeige der nächsten verfügbaren Untertitel aufzurufen.

Drücken Sie m, damit der Videotext angezeigt wird. • Falls eine offene Seite Unterseiten enthält, werden die Unterseiten automatisch der Reihe nach angezeigt.

2 Um die automatische Umschaltung der Unterseite abzubrechen, drücken Sie /. • Sie können die Unterseite manuell umschalten, indem Sie /  drücken. Hinweis • Durch Drücken von w / x wechselt die Seite, und die Unterseiten-Anzeige erlischt. • Durch Drücken von stoppt die automatische Umschaltung der Unterseite, und die entsprechende Tastenfunktion wird durchgeführt.

Zusäzliche Informationen

Zusäzliche Informationen Fehlerdiagnose Problem

ALLGEMEIN • Kein Strom. • Das System lässt sich nicht einschalten.

• Plötzliches Ausschalten.

• Die Temperatur im Inneren des Systems ist zu hoch. Reinigen Sie das System bzw. entfernen Sie jegliche die Belüftung behindernden Gegenstände. (Siehe Seite 15.) • Prüfen Sie die Energiesparmodus-Einstellung. (Siehe Seite 37.) • Prüfen Sie die Timer-Einstellung. (Siehe Seite 56.)

• Systembetrieb nicht möglich.

• Externe Einflüsse, wie Spannungsstörungen, statische Elektrizität usw., können zu fehlerhaftem Betrieb führen. Trennen Sie in diesem Fall das Netzkabel ab, und stecken Sie es dann nach ein oder zwei Minuten erneut ein.

Ist das Netzkabel abgetrennt? (Siehe Seite 18.) Wurde a am Plasma-Fernseher eingeschaltet? (Siehe Seite 20.) Prüfen Sie, ob Sie Tasten 0 bis 9 oder a an der Fernbedienung betätigt haben. (Siehe Seite 20.) Falls die System-Anzeige rot aufleichtet, drücken Sie 0 bis 9 oder a auf der Fernbedienung bzw. STANDBY/ON am Plasma-Fernseher.

• Die Fernbedienung funktioniert • Leuchtet die TV-Anzeige an der Fernbedienung? Drücken Sie SELECT auf der Fernbedienung, um nicht. den TV-Modus zu wählen. • Zur Steuerung des Systems mit der Fernbedienung richten Sie diese auf den Fernbedienungssensor am Plasma-Fernseher. (Siehe Seite 19.) • Sind die Batterien polaritätsrichtig (+, –) eingelegt? (Siehe Seite 19.) • Sind die Batterien leer? Ersetzen Sie die Batterien durch neue. (Siehe Seite 19.) • Unter zu heller oder Leuchtstoffröhrenbeleuchtung benutzt? • Starker Einfall von Leuchtstoffröhrenlicht in den Fernbedienungssensor? • Überprüfen Sie, ob Hindernisse im Signalweg zwischen der Fernbedienung und dem Fernbedienungssensor vorhanden sind. • Panel-Geräusche.

• Vom Panel erzeugte Geräusche — beispielsweise Ventilatormotorgeräusche, Stromkreisbrummen und Glaspanelsummen — sind normale Betriebsgeräusche eines Phosphormatrixbildschirms. • Wenn Sie den Energiesparmodus ändern, können Sie eine Änderung in der Tonwiedergabe wahrnehmen. Dies ist normal.

BILD/TON • Der Bildschirm erscheint schwarz. • Überprüfen Sie, ob sich Hindernisse auf dem übertragungsweg des Zimmerlichtsensors befinden. (Siehe Seiten 12 und 55.) • Kein Bild und kein Ton.

• Prüfen Sie, ob versehentlich die Eingangsquelle für Video oder PC gewählt wurde, obwohl Sie ein Fernsehprogramm sehen möchten. (Siehe Seite 21.) • Überprüfen Sie, ob ein Kanal gewählt worden ist, der mit der Kindersicherung gesperrt ist. (Siehe Seite 28.) • Geben Sie das Passwort ein, um die Kindersicherung vorübergehend aufzuheben. (Siehe Seite 56.) • Überprüfen Sie, ob Sie “Aktiviert” in “HD AV Converter” für die “HDMI-Strg. Einst” gewählt haben, obwohl kein HD AV Converter angeschlossen ist. Wählen Sie in diesem Fall “Deaktiviert”. (Siehe Seite 77.) • Überprüfen Sie den Antennenkabelanschluss. (Siehe Seite 17.) • Überprüfen Sie die Kabelverbindung zu anderen Geräten. (Siehe Seiten 58 bis 65.)

• Sind die Verbindungen mit anderen Komponenten korrekt vorgenommen? (Siehe Seiten 58 bis 65.) • Stimmt die Eingangswahleinstellung? (Siehe Seite 52.) • Wird ein inkompatibles PC-Signal zugeführt? (Siehe Seite 61.)

• Die Tonwiedergabe des rechten bzw. • Überprüfen Sie, ob die Lautsprecherkabel vertauscht (rechts/links) angeschlossen wurden, oder linken Lautsprechers ist vertauscht. ob ein Lautsprecherkabel abgetrennt ist. (Siehe Seite 13.) • Ton nur von einem Lautsprecher. • Ist die Balance richtig eingestellt? (Siehe Seite 36.)

Zusäzliche Informationen

• Tonausgabe, aber kein Bild.

• Überprüfen Sie, ob Sie “Bild Aus” für “Energiesparmodus” gewählt haben. Wenn diese Option gewählt ist, wird der Bildschirm deaktiviert; nur der Ton wird ausgegeben. Zum Wiederherstellen der Bildschirmanzeige drücken Sie eine beliebige Taste außer i + /i – oder e. (Siehe Seite 37.)

• Bild vorhanden, aber kein Ton.

• Bild ist verstümmelt.

• Stimmt die Bildpositionierung? (Siehe Seiten 51 und 52.) • Ist die richtige Bildschirmgröße gewählt? (Siehe Seite 53.)

• Verfärbung, Farbe blass oder dunkel, schlechter Farbabgleich.

• Stellen Sie den Bildton ein. (Siehe Seiten 31 bis 35.) • Ist der Raum zu hell? In einem zu hellen Raum kann das Bild dunkel aussehen. • Prüfen Sie die TV-System-Einstellung. (Siehe Seite 53.)

• Wenn ein Standbild oder ein sehr helles Bild eine gewisse Zeit lang angezeigt worden ist, und dann eine dunklere Szene auf den Bildschirm kommt, kann das vorige Bild als Nachbild zurückbleiben. • Dies kann durch mehrminütige Wiedergabe eines relativ hellen, bewegten Bilds behoben werden. Jedoch kann die überlange anzeige eines Standbilds zu dauerhafter Bildschirm-Verschlechterung führen. • Sie können den “Videomuster”-Bildschirm anzeigen, mit dessen Hilfe Sie auch eventuell auftretende Nachbilder beseitigen können. (Siehe Seite 56.)

Prüfen Sie, ob die Lautstärke auf den kleinsten Wert eingestellt ist. (Siehe Seite 22.) Prüfen Sie, dass kein Kopfhörer angeschlossen ist. Prüfen Sie, dass der Ton nicht stummgeschaltet ist. (Siehe Seite 22.) Bei Verwendung von “EINGANG 5” als Eingangsquelle stellen Sie sicher, dass die Tonbuchse ebenfalls korrekt angeschlossen wurde. (Siehe Seite 60.) • Bei Verwendung von PC als Eingangsquelle stellen Sie sicher, dass die Tonbuchse ebenfalls korrekt angeschlossen wurde. (Siehe Seite 61.) • Bei Verwendung von “KOMPONENTEN” für “EINGANG 2” überprüfen Sie, ob die Einstellung korrekt durchgeführt wurden. (Siehe Seiten 52 und 58.)

• Im 4:3 Modus treten Helligkeits- • Wenn Bilder im 4:3 Modus oder Letterbox-Bilder über längere Zeit bzw. für kürzere Zeit über mehrere Tage hinweg und Farbtonunterschiede angezeigt werden, kann es zu Einbrennen kommen. Dies ist auf die Bauweise von Plasma-Displays zurückzuführen. zwischen den beiden Seiten und • Bevorzugter Einsatz des Breitbildmodus wird empfohlen. (Siehe Seite 53.) • Wir empfehlen die Wahl von “Auto” für “Helligkeits-Sync.” in der Seitenmasken-Einstellung. Stellt die der Mitte auf. Helligkeit der grauen Seitenmasken gemäß Helligkeit des Hauptbilds ein. (Siehe Seite 55.) HDMI-Steuer. • Die HDMI-Steuerung funktioniert nicht.

• Überprüfen Sie, ob die Anschlüsse zwischen dem Plasma-Fernseher und dem Gerät, das die HDMISteuerfunktionen unterstützt, richtig durchgeführt sind. (Siehe Seite 75.) • Überprüfen Sie, ob Sie die korrekten Einstellungen für ‚HDMI-Strg. Einst” eingegeben haben. (Siehe Seite 77.) • Überprüfen Sie, ob die Einstellungen für die HDMI-Steuerfunktion auf den angeschlossenen Geräten wirksam sind. Einzelheiten hierzu entnehmen Sie bitte der Bedienungsanleitung des entsprechenden Gerärts.

• Kein Bild und kein Ton.

• Überprüfen Sie, ob die Anschlüsse zwischen dem Plasma-Fernseher und dem Gerät, das die HDMISteuerfunktionen unterstützt, richtig durchgeführt sind. (Siehe Seite 75.) • Überprüfen Sie, ob Sie die korrekten Einstellungen für die HDMI-Steuereinstellung eingegeben haben. (Siehe Seite 77.) • Überprüfen Sie, ob Sie “Aktiviert” in “HD AV Converter” für die “HDMI-Strg. Einst” gewählt haben, obwohl kein HD AV Converter angeschlossen ist. Wählen Sie in diesem Fall “Deaktiviert”. (Siehe Seite 77.) • Überprüfen Sie, ob Sie Sie den HD AV Converter an die Buchse INPUT 4 angeschlossen haben, wenn Sie “Aktiviert” in “HD AV Converter” für “HDMI-Strg. Einst” gewählt haben. (Siehe Seite 77.)

• Überprüfen Sie, ob die Anschlüsse zwischen dem Plasma-Fernseher und dem Gerät, das die HDMISteuerfunktionen unterstützt, richtig durchgeführt sind. (Siehe Seite 75.) • Überprüfen Sie, ob Sie die korrekten Einstellungen für “HDMI-Strg. Einst” eingegeben haben. (Siehe Seite 77.)

• Überprüfen Sie, ob die Anschlüsse zwischen dem Plasma-Fernseher und dem Gerät, das die HDMISteuerfunktionen unterstützt, richtig durchgeführt sind. (Siehe Seite 75.) • Überprüfen Sie, ob Sie die korrekten Einstellungen für “HDMI-Strg. Einst” eingegeben haben. (Siehe Seite 77.) • Überprüfen Sie, ob ein AV-System mit HDMI-Steuerung an eine HDMI-Anschlussbuchse und der Recorder oder Player an die andere HDMI-Anschlussbuchse des Plasma-Fernsehers angeschlossen ist. Wenn die Anschlüsse auf diese Weise durchgeführt sind, erfolgt der Tonausgang vom Recorder/Player nicht über die SPDIF-Ausgangsbuchse des Plasma-Fernsehers, und somit erfolgt kein Tonausgang zum AV-System. Achten Sie bei Verwendung eines AV-Systems und Recorders bzw. Players darauf, den Recorder oder Player an die Eingangsbuchse des AV-Systems anzuschließen.

Zusäzliche Informationen

• Die Fehlermeldung “Gerät kann nicht bedient werd. Bitte Anschluss überprüfen.” wird angezeigt.

• Überprüfen Sie, ob die Anschlüsse zwischen dem Plasma-Fernseher und dem Gerät, das die HDMISteuerfunktionen unterstützt, richtig durchgeführt sind. (Siehe Seite 75.) • Überprüfen Sie, ob Sie die korrekten Einstellungen für “HDMI-Strg. Einst” eingegeben haben. (Siehe Seite 77.)

SONSTIGES • Die POWER ON- oder STANDBY- • Die internen Schutzschaltungen sind vielleicht aktiviert worden. Schalten Sie den Plasma-Fernseher Anzeige blinkt schnell. zuerst durch Drücken von a aus, warten Sie eine Minute oder länger, und schalten Sie die Stromversorgung dann erneut durch Drücken von a ein. Falls die Anzeige immer noch blinkt, ziehen Sie den Netzstecker des Plasma-Fernsehers aus der Wandsteckdose. Warten Sie eine oder zwei Minuten lang, und stecken Sie den Netzstecker des Plasma-Fernsehers dann erneut in die Wandsteckdose ein. Falls das Problem auf diese Weise nicht behoben werden kann, wenden Sie sich an eine Pioneer-Kundendienststelle. Diese sind auf Ihrer Garantiekarte für jedes Land aufgelistet. Oder Sie können auch die Pioneer-Website (siehe Rückendeckel) auf Kontaktinformationen überprüfen. • Ein externes, an die USB-Buchse • Überprüfen Sie, ob dieses Gerät an den Bildschirm angeschlossen werden kann. (Siehe Seite 66.) • Stecken Sie das USB-Kabel erneut ein. (Siehe Seite 66.) angeschlossenes Gerät • Verwenden Sie für den Anschluss ein USB-Kabel, das kürzer als 5 m ist. (Siehe Seite 66.) funktioniert nicht. • Überprüfen Sie, ob das USB-Kabel richtig angeschlossen ist. (Siehe Seite 66.) • Schalten Sie zuerst a am Plasma-Fernseher aus und dann erneut ein, um zu überprüfen, ob das externe Gerät normal funktioniert. • Überprüfen Sie, ob das externe Gerät korrekt funktioniert, nachdem das USB-Gerät erneut gestartet wurde. • Überprüfen Sie, ob die Digital-Standbildkamera auf den Betrachtungsmodus geschaltet ist. • Einzelheiten hierzu finden Sie in der Bedienungsanleitung der Digital-Standbildkamera. • Die auf der Digital-Standbildkamera gespeicherten Fotos können nicht über die USB-Schnittstelle gelesen werden.

• Überprüfen Sie, ob dieses Gerät an den Bildschirm angeschlossen werden kann. (Siehe Seite 66.) • Überprüfen Sie, ob die Digital-Standbildkamera eingeschaltet ist.

Wenn die folgenden Fehlercodes am Bildschirm angezeigt werden, überprüfen Sie die entsprechenden Punkte in der Tabelle. Code

Gerät wird ausgeschaltet. Die Interne Temperatur ist zu hoch. Prüfen Sie, ob die Umgebungstemperatur des PlasmaTemperatur rund um PDP überprüfen. Fernsehers zu hoch ist.

Interne Schutzschaltung schaltet Strom ab. Gibt es einen Kurzschluss im Lautsprecherkabel?

Prüfen Sie die Kabelverbindungen zwischen PlasmaFernseher und den Lautsprechern.

Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse

Zusäzliche Informationen

SCART-Anschlussbelegung Verschiedene Audio- und Video-Geräte können über die SCART-Anschlüsse mit dem System verbunden werden.

1 3 5 7 9 11 13 15 17 19 21

2 4 6 8 10 12 14 16 18 20

SCART (INPUT 1) Ausgang Audio, rechts

Eingang Audio, rechts

Ausgang Audio, links

Gemeinsame Erde für Audio

Audio-Video-Steuerung

14 Erde für Rot/Grün/Blau Steuerung

16 Steuerung Rot/Grün/Blau

17 Erde für Ausgang Video

18 Erde für Eingang Video

21 Steckerabschirmung

Ausgang Audio, rechts

Eingang Audio, rechts

Ausgang Audio, links

Gemeinsame Erde für Audio

Audio-Video-Steuerung

10 AV Link-Steuerung

15 Eingang Chroma S-Video

17 Erde für Ausgang Video

18 Erde für Eingang Video/Eingang S-Video

20 Eingang Video/Eingang S-Video

21 Steckerabschirmung

Ausgang Audio, rechts

Eingang Audio, rechts

Ausgang Audio, links

Gemeinsame Erde für Audio

Audio-Video-Steuerung

10 AV Link-Steuerung

14 Erde für Rot/Grün/Blau Steuerung

15 Eingang Chroma S-Video

16 Steuerung Rot/Grün/Blau

17 Erde für Ausgang Video

18 Erde für Eingang Video/Eingang S-Video

20 Eingang Video/Eingang S-Video

21 Steckerabschirmung

Zusäzliche Informationen

Technische Daten Punkt

60-Zoll Plasma-Fernseher, Modell:

PDP-LX608D/PDP-LX6080D Anzahl der Pixel

220 V bis 240 V Wechselstrom, 50 Hz/60 Hz, 220 V bis 240 V Wechselstrom, 50 Hz/60 Hz, 513 W (Bereitschaft 0,4 W) 421 W (Bereitschaft 0,3 W)

TV-System TV Funktion (Analog)

50-Zoll Plasma-Fernseher, Modell:

PDP-LX508D/PDP-LX5080D Hyper-Band, Kanal S1 – S41

Autom. Kanalvoreinstellung

99 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung

Empfänger VHF/UHF VHF-Band III (170 MHz bis 230 MHz) und UHF-Band IV, V (470 MHz bis 862 MHz)

Autom. Kanalvoreinstellung

99 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung

STEREO MPEG Ebene I/II, Dolby Digital

SCART (AV Ein/Aus, S-VIDEO Ein, AV-Link*2), Komponenten-Video Ein, AUDIO Ein

75 Ω Din-Typ für VHF/UHF Ein

AUDIO OUT AUDIO-Aus (Festgelegt)

DIGITAL OUT Digital-Audioausgang (optisch)

COMMON INTERFACE CA-Modul Seite

16 Ω bis 32 Ω wird empfohlen

*1 Entspricht HDMI1.3 und HDCP1.1. HDMI (High Definition Multimedia Interface) ist ein Standard für die digitale Übertragung von hochauflösenden

Audio- und Videodaten über ein einziges Kabel. HDCP (High-bandwidth Digital Content Protection = Kopierschutz für breitbandige digitale Informationen) ist eine Technologie zum Schutz urheberrechtlich geschützten Digitalmaterials, aufbauend auf dem Digital Visual Interface (DVI). *2 Über Menü wählbar *3 Entspricht USB1.1 und USB2.0. Änderungen der Konstruktion und technischen Daten ohne vorherige Ankündigung vorbehalten.

Zusäzliche Informationen

Abmessungen PDP-LX608D/PDP-LX6080D Einheit: mm 122

ist ein Warenzeichen von SRS Labs, Inc.

• WOW Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen. • Bei diesem Produkt sind FontAvenue®-Schriftarten unter Lizenz von NEC Corporation integriert. FontAvenue ist ein eingetragenes Warenzeichen der NEC Corporation. • DDC ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. • HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC. • Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. • Namen der erwähnten Firmen oder Institutionen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2007 Pioneer Corporation. Alle Rechte vorbehalten.
