GEBRUIKSAANWIJZING AF-S NIKKOR 28-300MM F-3.5-5.6G ED VR NIKON

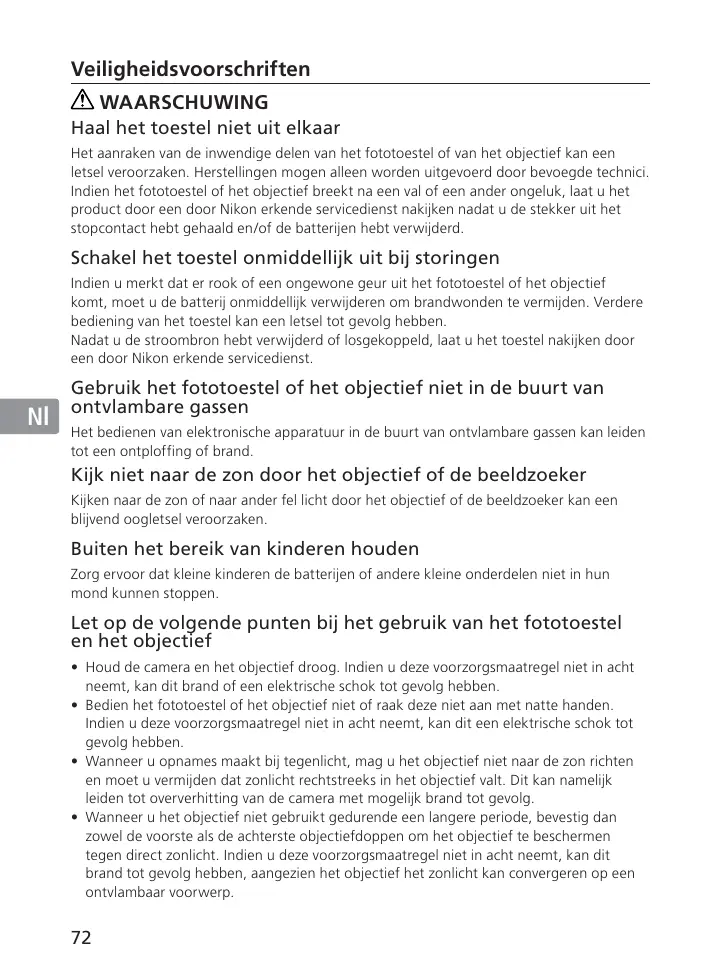

Veiligheidsvoorschriften

Jp En De Fr Es Se Ru Nl It

WAARSCHUWING Haal het toestel niet uit elkaar Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij storingen Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objectief komt, moet u de batterij onmiddellijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben. Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief niet in de buurt van ontvlambare gassen Het bedienen van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief of de beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief of de beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere kleine onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief • Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben. • Bedien het fototoestel of het objectief niet of raak deze niet aan met natte handen. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit een elektrische schok tot gevolg hebben. • Wanneer u opnames maakt bij tegenlicht, mag u het objectief niet naar de zon richten en moet u vermijden dat zonlicht rechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met mogelijk brand tot gevolg. • Wanneer u het objectief niet gebruikt gedurende een langere periode, bevestig dan zowel de voorste als de achterste objectiefdoppen om het objectief te beschermen tegen direct zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

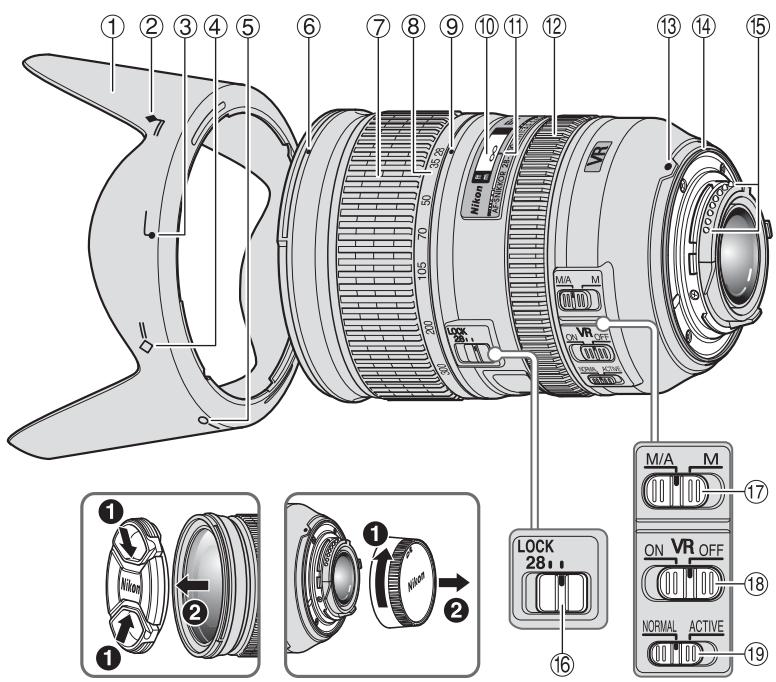

Jp En De Fr Es Se Ru Nl It Ck Ch Kr 1 Zonnekap (p. 78) 2 Bevestigings-index voor zonnekap (bij opbergen) (p. 78) 3 Bevestigings-index voor zonnekap (p. 78) 4 Instel-index voor zonnekap (bij opbergen) (p. 78) 5 Instel-index voor zonnekap (p. 78) 6 Montage-index voor zonnekap (p. 78) 7 Zoomring (p. 75) 8 Schaal brandpuntsafstand 9 Index schaal brandpuntsafstand 0 Afstandsschaal (p. 75)

! Afstandsindexlijn @ Scherpstelring (p. 76) # Montage-index $ Rubberen pakking van objectiefvatting (p. 80) % CPU-contacten (p. 80) ^ Zoomvergrendeling (p. 75) & Scherpstelmodusschakelaar (p. 76) * ON/OFF-schakelaar voor vibratiereductie (p. 76) ( Vibratiereductiemodusschakelaar (p. 77) ( ): Referentiepagina

Jp En De Fr Es Se Ru Nl It Ck Ch Kr

Bedankt voor de aankoop van het AF-S NIKKOR 28-300mm f/3,5-5,6G ED VR-objectief. Lees deze instructies eerst door en raadpleeg de gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

Belangrijkste functies • Door vibratiereductie te activeren (VRⅡ) kunnen langere snelle sluitertijden (circa vier keer langer*) worden gebruikt waardoor meer snelle sluitertijden en zoomstanden kunnen worden toegepast, vooral wanneer u de camera vasthoudt om te fotograferen. (*Gebaseerd op resultaten verkregen volgens de meetvoorwaarden van Nikon. De effecten van vibratiereductie kunnen variëren naargelang de opnameomstandigheden en het gebruik.) • U kunt schakelen tussen de stand NORMAL, waarmee de effecten van cameratrillingen worden verminderd bij normale opnameomstandigheden, en de stand ACTIVE, waarmee de effecten van ruwere cameratrillingen worden verminderd, zoals bij het fotograferen van een bewegend voertuig. In de stand NORMAL onderscheidt de camera automatisch cameratrillingen van panbewegingen om de effecten van cameratrillingen tijdens horizontaal of verticaal pannen te kunnen verminderen. • De superieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van drie asferische en twee ED (extralow dispersion) lenselementen die de chromatische aberratie minimaliseren. Daarnaast produceert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop niet is scherpgesteld. Belangrijk • Bij montage op een Nikon DX-formaat digitale SLR-camera’s, zoals de D300-serie en de D90, wordt de beeldhoek 53°-5°20’ en bedraagt de brandpuntsafstand in kleinbeeldequivalent circa 42-450mm.

Geschikte camera’s en beschikbare functies Er kunnen beperkingen gelden voor de beschikbare functies. Raadpleeg de gebruikshandleiding van de camera voor meer informatie. Camera’s

VR AF Belichtingsstand (opnamestand) P*1 6 $ 0

F3AF, F-601, F-501, Nikon MF-camera’s (behalve F-601M ) — — — — — — : Mogelijk —: Niet mogelijk VR: Vibratiereductie AF: Autofocus *1: P inclusief AUTO en onderwerpsstanden. *2: Handmatig (M) is niet beschikbaar.

Scherpstellen, zoomen en scherptediepte Voor u scherpstelt, draait u aan de zoomring om de brandpuntsafstand aan te passen tot de gewenste compositie gekadreerd is. Als uw camera is uitgerust met een knop of hendel voor een scherptediepte voorbeeld (stop-down), kunt u een voorbeeld bekijken van de scherptediepte via de zoeker van de camera. • Dit objectief is uitgerust met een intern scherpstelsysteem (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af. • De afstandsschaal geeft niet de precieze afstand weer tussen het onderwerp en de camera. De waarden vormen een schatting en dienen alleen als richtlijn te worden beschouwd. Bij het fotograferen van een verafgelegen landschap kan de scherptediepte de werking beïnvloeden en kan een onderwerp scherp lijken op een plaats die dichterbij is dan oneindig. • Zie de tabellen op pagina 144 voor verdere informatie over de scherptediepte. • Wanneer de zoomvergrendeling ingesteld is op de stand LOCK bij een brandpuntsafstand van 28mm, is de zoomring vergrendeld. Vergrendel tijdens het dragen van de camera de zoomring om te verhinderen dat het objectief verlengt door zijn eigen gewicht.

De diafragma instellen Variabele maximale diafragma's Wanneer u het objectief zoomt van 28mm naar 300mm, vermindert het maximale diafragma met 1 1/ 3 stop. Het is echter niet nodig de instellingen van het diafragma aan te passen om een juiste belichting te verkrijgen, omdat de camera deze variabele automatisch compenseert.

Scherpstellen Stel de sherpstelling stand van de camera in overeenkomstig de volgende tabel: Camera’s

Nikon digitale SLR-camera’s (Nikon FX/DX-formaat), F6, F5, F4-serie, F100, F90X, F90-serie, F80-serie, F75-serie, F70-serie, F65-serie, Pronea 600i, Pronea S F60-serie, F55-serie, F50-serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401

Scherpstelstand van objectief

M/A En De Fr Es Se Ru Nl

Gebruik het fototoestel om de instellingen van de diafragma aan te passen.

Camera’s scherpstelling stand

M Handmatige scherpstelling Autofocus (Elektronische AF (C/S) handmatige afstandsmeter kan aanpassing worden gebruikt.) Handmatige scherpstelling (Elektronische afstandsmeter kan MF worden gebruikt.) Handmatige scherpstelling AF (C/S) (Elektronische afstandsmeter kan worden MF gebruikt, behalve bij de F-601M.) AF: Autofocus MF: Handmatige scherpstelling

Autofocus handmatige aanpassing (M/A-stand) a Stel de scherpstelmodusschakelaar in op M/A. b Autofocus is ingeschakeld, maar u kunt dit opheffen door de aparte scherpstelring te draaien terwijl u de ontspanknop half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee zijn uitgerust. c Druk de ontspanknop of de AF-ON-knop opnieuw half in om de handmatige scherpstelling te annuleren en autofocus te hernemen.

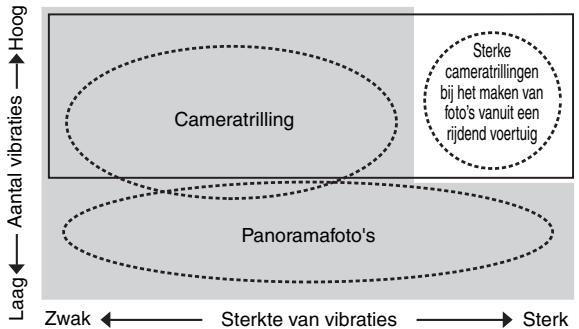

Basisconcept van vibratiereductie

Vibratiereductiemodus (VRⅡ) Hoog

Sterkte van vibraties

Stel de vibratiereductieschakelaar in op NORMAL.

Sterke cameratrillingen bij het maken van foto’s vanuit een rijdend voertuig

Bij het fotograferen Bij panoramafotografie Bij fotografie vanuit een bewegend voertuig

Stel de vibratiereductieschakelaar in op ACTIVE.

Stel de vibratiereductieschakelaar in op NORMAL of ACTIVE. Stel de vibratiereductieschakelaar in op NORMAL. Stel de vibratiereductieschakelaar in op ACTIVE.

Instellen van de ON/OFF-schakelaar voor vibratiereductie ON: De effecten van cameratrillingen worden verminderd wanneer de ontspanknop half wordt ingedrukt en ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratie wordt verminderd in de zoeker, is het eenvoudiger om automatisch/handmatig scherp te stellen en het onderwerp precies te kadreren. OFF: De effecten van cameratrillingen worden niet verminderd.

Instellen van de Vibratiereductiemodusschakelaar Zet de ON/OFF-schakelaar voor vibratiereductie op ON en kies een vibratiereductiemodus met de vibratiereductiemodusschakelaar.

NORMAL: Het vibratiereductiemechanisme vermindert in de eerste plaats de effecten van cameratrillingen. De effecten van cameratrillingen worden ook verminderd tijdens horizontaal en verticaal pannen. ACTIVE: Het vibratiereductiemechanisme vermindert effecten van zowel normale als intense cameratrillingen, zoals bij het fotograferen van een bewegend voertuig. In deze stand worden de cameratrillingen niet automatisch onderscheiden van panbewegingen. Opmerkingen over het gebruik van de vibratiereductie • Als u dit objectief gebruikt voor een camera die vibratiereductie niet ondersteunt (p. 74), zet u de ON/OFF-schakelaar voor vibratiereductie op OFF. Als u deze schakelaar op ON laat staan, raakt de batterij snel leeg, vooral in combinatie met de Pronea 600i. • Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt. • Als een gevolg van de eigenschappen van vibratiereductie is het mogelijk dat het beeld in de beeldzoeker vaag wordt na het loslaten van de sluiterknop. Dit is geen storing. • Zet bij panorama-opnamen de vibratiereductiemodusschakelaar op NORMAL. Als het fototoestel gepand wordt in een grote cirkel, wordt er geen compensatie uitgevoerd voor cameratrillingen in de panrichting. Zo worden alleen de effecten van verticale cameratrillingen verminderd tijdens horizontaal pannen. • Schakel het fototoestel niet uit of verwijder het objectief niet van het fototoestel terwijl de vibratiereductie in werking is. Als u deze voorzorgsmaatregel niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebroken wanneer ermee wordt geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren. • Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie niet wanneer de ingebouwde flitser wordt opgeladen. • Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie in op OFF. Wanneer u echter een statief (met een of drie poten) gebruikt zonder het statiefhoofd vast te maken, zet u de schakelaar op ON. • Bij autofocuscamera's die uitgerust zijn met een AF-ON-knop, werkt de vibratiereductie niet wanneer u de AF-ON-knop indrukt.

En De Fr Es Se Ru Nl It Ck Ch Kr

Gebruik van de zonnekap

Jp En De Fr Es Se Ru

Zonnekappen verminderen strooilicht en beschermen het objectief. De zonnekap bevestigen (wanneer in gebruik) • Zorg ervoor dat de montage-index voor zonnekap ( ) wordt uitgelijnd met de instel-index voor zonnekap ( ) (3). • Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze aan de basis vast (bij de Bevestigings-index voor zonnekap ( )) in plaats van aan de buitenste rand. • Als de zonnekap niet correct is bevestigd, kan er vignettering voorkomen. De zonnekap bevestigen (bij opbergen) • Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief.

De ingebouwde flitser en vignettering • De ingebouwde flitser kan niet worden gebruikt op afstanden van minder dan 0,6 m. • Gebruik ter voorkoming van vignettering geen zonnekap. * Vignetteren is het verduisteren van de hoeken rond het beeld, hetgeen gebeurt wanneer het licht dat door de flitser wordt uitgestraald, wordt belemmerd door het objectiefvat. Camera’s D700 (FX-formaat) D90, D80, D70-serie, D50 D5000, D3000, D60, D40-serie F80-serie

Ondersteunde brandpuntsafstand/Opnameafstand • 28mm/1,5 m of meer • 35mm of meer/geen beperking • 28mm/1 m of meer • 35mm of meer/geen beperking • 28mm/1,5 m of meer • 35mm/1 m of meer • 50mm of meer/geen beperking • 35mm/2,5 m of meer • 50mm/1 m of meer • 70mm of meer/geen beperking • 50mm/2 m of meer • 70mm/1 m of meer • 105mm of meer/geen beperking • 50mm/1,5 m of meer • 70mm/1 m of meer • 105mm of meer/geen beperking

Ondersteunde brandpuntsafstand/Opnameafstand

• 70mm/1,5 m of meer F65-serie, F60-serie • 105mm of meer/1 m of meer • 70mm/2 m of meer F55-serie • 105mm of meer/1 m of meer • 70mm/2,5 m of meer F50-serie • 105mm/1,5 m of meer • 200mm of meer/1 m of meer • 70mm/3 m of meer F-401x, F-401s, F-401 • 105mm/1,5 m of meer • 200mm of meer/1 m of meer

Aanbevolen scherpstelscherm Er zijn diverse uitwisselbare scherpstelscherm beschikbaar voor bepaalde Nikon SLR-camera’s voor elke fotogelegenheid. De volgende worden voor dit objectief aangeraden: scherpstelschermen Camera F6 F5+DP-30 F5+DA-30

scherpstelling Ⴟ:: Uitstekende scherpstelling Ⴜ Redelijke Lichte vignettering of moiré treedt op in de zoeker maar niet op de foto.

— : Niet beschikbaar ( ) : Geeft aan hoeveel belichtingscorrectie is vereist (alleen centrumgerichte meting). Bij F6-camera’s kunt u de belichting corrigeren door ‘Ander scherpstelscherm’ te selecteren voor persoonlijke instelling ‘b6: Compensatie voor scherpstelscherm’ en het LW-bereik in te stellen op -2,0 tot +2,0 in stappen van 0,5 LW. Wanneer u een ander type scherpstelscherm gebruikt dan type B of E, selecteert u ‘Ander scherpstelscherm’, zelfs als de gewenste correctie ‘0’ is (geen correctie vereist). Voor de F5 corrigeert u de belichting via persoonlijke instelling 18 op de camera. Raadpleeg de gebruikshandleiding van de camera voor meer informatie. Een leeg vakje betekent ‘niet van toepassing’. Aangezien een M-type scherpstelscherm zowel kan worden gebruikt voor macrofotografie met een vergrotingsfactor van 1:1 of hoger als voor microfotografie, heeft dit scherpstelscherm andere toepassingen dan de andere scherpstelschermen. Belangrijk • Voor de F5 kunnen bij matrixmeting alleen de volgende scherpstelschermen worden gebruikt: EC-B, EC-E, B, E, J, A en L.

Onderhoud van het objectief

Jp En De Fr Es Se Ru Nl It Ck Ch Kr

• Wanneer het objectief is geïnstalleerd op een fototoestel, mag u het fototoestel en het objectief niet optillen of vasthouden aan de zonnekap. • Zorg ervoor dat de CPU-contacten niet vuil of beschadigd worden. • Als de rubberen pakking van de objectiefvatting is beschadigd, moet u het objectief voor reparatie naar de dichtstbijzijnde door Nikon erkende servicedienst brengen. • Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden naar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt. • Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen. • NC-filters zijn beschikbaar om het voorste objectiefelement te beschermen. De zonnekap helpt ook om de voorkant van het objectief te beschermen. • Wanneer u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als de achterste objectiefdoppen vast. • Bewaar het objectief op een koele, droge plaats wanneer u deze gedurende een lange periode niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen tegen rechtstreeks zonlicht of chemicaliën zoals kamfer en naftaleen. • Laat geen water op het objectief komen en laat het objectief niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren. • Bepaalde onderdelen van het objectief zijn vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

Standaardaccessoires • • • •

77mm makkelijk te bevestigen voorste objectiefdop LC-77 Achterste objectiefdop Bajonetkap HB-50 Flexibel objectiefetui CL-1120

Optioneel accessoire • 77mm vastschroefbare filters

Technische gegevens Objectief type:

G-type AF-S Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetsluiting Brandpuntsafstand: 28–300mm Maximaal diafragma: f/3,5-5,6 Objectiefconstructie: 19 elementen in 14 groepen (2 ED lenselementen en 3 asferische lenselementen) Beeldhoek: 75°–8°10´ bij 35mm (135) formaat Nikon film-SLR camera’s en Nikon FX-formaat digitale SLR-camera’s 53°–5°20´ bij Nikon DX-formaat digitale SLR-camera’s 63°–6°30´ bij camera’s met IX240-systeem Schaal 28, 35, 50, 70, 105, 200, 300mm brandpuntsafstand: Afstandsinformatie: Doorgeven aan camera Zoombediening: Handmatig via aparte zoomring Scherpstelling: Nikon intern scherpstelsysteem (IF), autofocus met Silent Wave Motor; handmatig met scherpstellen met aparte scherpstelring Vibratiereductie: Lens-shift methode behulp van voice coil-motoren (VCM’s) Schaal Schaalverdeling in meters vanaf 0,5 m tot oneindig (෱) opnameafstand: Dichtste 0,5 m bij alle zoominstellingen scherpstelafstand: Aantal 9 stuks (afgerond) diafragmalamellen: Diafragma: Volledig automatisch Diafragmaschaal: f/3,5 tot f/22 (bij 28mm), f/5,6 tot f/38 (bij 300mm) Belichtingsmeting: Door middel van volledige diafragma-methode bij camera’s met CPU-interfacesysteem Montage-afmeting: 77mm (P = 0,75 mm) Afmetingen: Circa 83 mm (diameter) x 114,5 mm (afstand van de objectiefvatting op de camera) Gewicht: Circa 800 gram Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving of verplichting van de zijde van de fabrikant.
