Producttype	Haakse slijper
Merk	BOSCH
Model	PWS 9-125
Nominaal vermogen	900 W
Nominaal toerental	11 000 tpm
Snelheidsinstelbereik	2 800 - 11 000 tpm
Maximale slijpschijfdiameter	125 mm
Spindeldraad	M 14
Gewicht (volgens EPTA)	2,0 kg
Beschermingsklasse	II (dubbele isolatie)
Hoofdfuncties	Slijpen, doorslijpen, schuren, metaalborstelen
Constante elektronica (Constant-Electronic)	Ja
Snelheidsvoorinstelling	Ja, via draaiknop
Spindelvergrendeling	Ja
Onderhoud en reiniging	Reinig regelmatig de ventilatieopeningen; blaas ze schoon met perslucht; gebruik een aardlekschakelaar bij vochtige omstandigheden
Veiligheid	Verstelbare beschermkap, herstartbeveiliging, extra handgreep, veiligheidsschakelaar
Reserveonderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar via de Bosch klantenservice; reparatie door een erkend professional
Meegeleverde accessoires	Extra handgreep, pinsleutel, beschermkap (slijpen), slijpschijf (niet inbegrepen)
Algemene informatie	Voor metaal en steen; doorslijpen van steen vereist afzuiging; gebruik de specifieke doorslijpbeschermkap

Veelgestelde vragen - PWS 9-125 BOSCH

Hoe vervang ik de slijpschijf?

Voordat u begint, trek de stekker uit het stopcontact. Druk op de spindelvergrendeling (2) om de as te blokkeren. Draai de spanmoer (10) los met de pinsleutel, vervang de schijf en draai de moer weer vast. Zorg ervoor dat de schijf vrij kan draaien zonder contact met de beschermkap.

Wat is het maximale toerental?

Het nominale toerental is 11 000 tpm. Met de snelheidsvoorinstelling (draaiknop 4) kunt u kiezen tussen 2.800 en 11.000 tpm, afhankelijk van de toepassing.

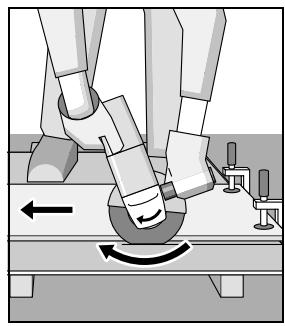

Kan ik deze slijper gebruiken om metaal door te slijpen?

Ja, maar u moet beslist de doorslijpbeschermkap (11) en een geschikte doorslijpschijf gebruiken. Gebruik nooit een doorslijpschijf voor voorbewerken.

Hoe stel ik de snelheid in?

Draai de snelheidsvoorinstellingsknop (4) naar de gewenste stand, ook tijdens gebruik. Raadpleeg de tabel in de handleiding voor aanbevolen instellingen per materiaal en bewerking.

Wat te doen bij abnormaal geluid of overmatige trillingen?

Stop onmiddellijk het gereedschap en trek de stekker eruit. Controleer of de schijf niet beschadigd is, goed gecentreerd is en de moer vastzit. Als het probleem aanhoudt, laat het apparaat controleren door een Bosch klantenservice.

Welke persoonlijke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, handschoenen, een stofmasker (klasse P2) en gehoorbescherming. Voor werkzaamheden met vonken spatten, gebruik een gelaatsscherm en een brandwerende schort.

Hoe reinig ik het gereedschap na gebruik?

Haal de stekker uit het stopcontact. Reinig de ventilatieopeningen met een penseel of perslucht om ophoping van metaalstof te voorkomen. Veeg de behuizing af met een droge doek. Gebruik geen water.

Kan ik een diamantschijf gebruiken?

Ja, voor het doorslijpen van steen. Zorg ervoor dat de draairichting van de schijf overeenkomt met die van het gereedschap (pijl op de behuizing). Gebruik bij voorkeur de afzuigkap voor doorslijpen en een geschikte stofzuiger.

Waar vind ik reserveonderdelen?

Neem contact op met de Bosch klantenservice op 0811 360 122 (Frankrijk) of via [e-mail]. Vermeld het artikelnummer (10 cijfers) op het typeplaatje.

Wat betekent het lampje of het gedrag van de constante elektronica?

De Constant-Electronic houdt het toerental vrijwel constant onder belasting, wat zorgt voor een gelijkmatige werking. Als het gereedschap te veel vertraagt, kan dit duiden op overbelasting. Minder druk of schakel naar een hogere snelheid.

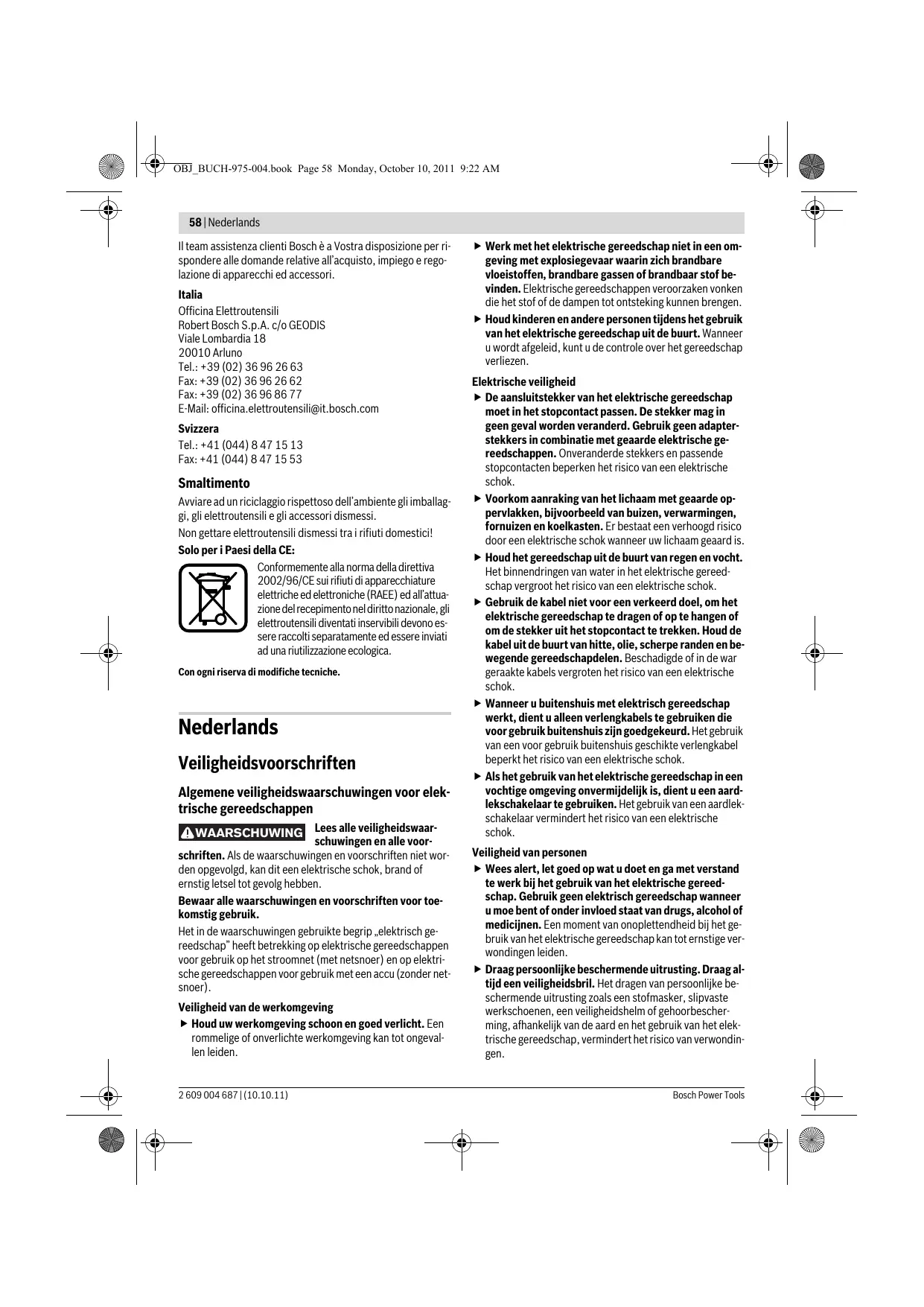

GEBRUIKSAANWIJZING PWS 9-125 BOSCH

Veiligheidsvoerschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligkeit van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot onceval- len leiden.

Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandaar stof bevinden. Elektrische gereedschappen verroorzaken vonken die het stof of de dampen tot ontsteking{kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kurz u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenhuis met elektrisch gereedschap Werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuisn is het geogdekeur. Het gebruik van een voor gebruik buitenhuis geschiktte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.

Nederlands|59

Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wannerer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wannerer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanner stofafzugings- of stofopvangvoorzieingen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het geevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed-schap instelt, toebehoren wissenlt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap net gebruiken door personen die er Niet mee vertrouwd zijn en deze aanwijzingen Niet hebden gelezen. Elektrische gereedschappen zijn gaevaarlijk wonneer deze door onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevalen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.

Houd snijdende inezetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zichen gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzeitgereedschappen en dergelijke volgens deze aanwijzingen. Letaar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toe-passingen kan tot gevaarlijke situatuieleiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor haakse slijpmachines

Algemene waarschuwingen voor slijpen, schuren, borste-len en doorslijpen

Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine, schuurmachine, borstelmachine en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gevevens die u bij het elektrische gereedschap ontvangt in acht. Als u de volgende aanwijzingen Niet in acht neemt, kannen een elektrische schok, brand en/of ernstig letsel het gevolg zich.
Dit elektrische gereedschap is nicht geschikt voor poijlstwerkzaamheden. Toepassingen waaroor het elektrische gereedschap Niet is voorzien,+kunnen gevaren en verwondingen verroorzaken.
Gebruikuitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
Het togestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toeren-tal dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen.
De buitendiameter en de dikte van het inzetgereed-schap moeten overeenkomen met de maatgeevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen können nicht voldoende afgeschermd of gecontroleerd worden.
▶ Slijschijven, flenzen, steunschijven en ander toebehoren moeten nauwkeurig op de uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die nicht nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en+kennen tot het verlies van de controle leiden.
Gebruik geen beschadigde inzetgereedschappen. Controlleroor het gebruik aktijd inzetgereedschappen zoals slijpschijven op aftsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draad

60|Nederlandsl

borstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadig is, of gebruik een onbeschadig inzetgereedschap. Als u het inzetgereedschap hebte gecontroleer en ingezet, laat u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere personen uit de buurt van het rondraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkandschoenen of een specaal schort datkleine slijp-en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd gegen wegliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschemingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Let erop dat andere Personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomegeving betreedt, moet persoonlijke beschemmende uitrusting dragen. Brokstukken van het werkstuk of gebroeken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de direkte werkomgeving.
Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamheden UITvoert waar bij het inzetgereedschap verzorgen stroomleidingen of de eigenen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het rondraadiene inzetgereedschap verechtkommen.

Leg het elektrische gereedschap nooit neer voordat het inezgetereedschap volledig tot stilstand is gekommen. Het draaiende inezgetereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kut verliezen.
Laat het elektrische gereedschap Niet lopen terwijl u het draegt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
Reinig regelmatig de ventilatieopengen van het elektrische gereedschap. De motorventilator trekt stof in hetuis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
- Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen. Vonken können deze materiai- len ontsteken.

Gebruik geen inzetgereedschappen waarvvor vloeibare koelmiddelen vereist+zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als geolg van een vast-hakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschrift, steunschijf, draadborstel, enz. Vastaken of blokkeren leidt tot abrupte stilstand van het rondraaiende inzetgereedschap. Daardoor wordt een onge-controleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op deplaats van de blokkering.
Als bijvoorbeeld een sjipschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de sjipschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de sjipschijf uitbreken of een terugslag veroorzaken. De sjipschijf beweegt zich verrolgensaar de bediener toe of van de bediener weg, affankelijk van de draairichting van deschijf op de plaats van de blokkering. HierbijKnown sjipschijven ook breken.
Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.
Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien aanwezig, om de groostst mogelijkke controle te hebben over terugslagrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschiktte voorzorgsmaatregelen de terugslag-en reactiekrachten beheersen.
Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijt het elektrische gereedschap in de richting die tegetengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.
Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het rondraiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit verooorzaakt een controverlies of terugslag.
Gebruik geen kettingblad of getand zaagblad. Zulke in- zetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en doorslijpwerkzaamheden

Gebruikuitsluitend het voor het elektrische gereedschaptoegestane sijiptoebehorenen en de voor dit lijiptoebehoren voorziende beschemkap. Slijptoebehoren dat Niet voor het elektrische gereedschap is voorzien, kan nicht voldoende worden afgeschermd en is nicht veilig.

Nederlands|61

De beschemkap moet stevig op het elektrische ge- reedschap zich aangebracht en voor een maximum aan veiligheid zodanig�ij ingesteld dat hetkleinst mogelijke deel van het slijptoebehoren open aan de bediener wijst. De beschemkap helpt de bediener te beschermen gegen brostkukken en toe Vallig contact met het slijptoebehoren alsmede tegen vonken die de kleding kunnen doen ontbranden.
▶ Slijptoebehoren mag alleen worden gebruikt voor de geadvisere de toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslipschijf. Doorslipschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zichwaartsekrachtinwerking op dit slijptoebehoren kan het toebehoren breken.
Gebruik alkijd onbeschadigde spanflenzen in de juiste maat en vom forn der door u gekozen slijpschijf. Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslipschijven kunnen verschillen van de flenzen voor andere slijpschijven.
Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn nicht geconstruereevdoor de hogere toerentallen van Kleinere elektrische gereedschappen en+kunnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokkeren van de doorslijspsijf en te hoge aanrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijspsijf vergroot de slijtage en de gevoeligheid voor kantenen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.
Mijd de omgeving voor enchter de ronddraiende dooortsijpschijf. Als u de doorslipschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.
Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het geolg+zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan.
Schakel het elektrische gereedschap nicht opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het dooreljpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag veroorzaken.
Ondersteun platen of groe werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kuren onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beiden zijden worden ondersteund, vlak bij de slijpgroef en aan de rand.

Wees bijzonder voorzichtig bij invallend freeze in bestaande muren of andereplaatsen zonder voldoende zich. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden

• Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over der rand van de steunschijtuitsteken, kuren verwondingen peroorzaken en kunden tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen gemakkelijk door dunne kleding en/of de huid dringen.
Als het gebruik van een beschemkap worden geadviseerd, dient u te voorkomen dat beschemkap en draadborstel elkaar kuren raken. Vlakstaal- en komstaalborstels kunnen door aandrukracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brande of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding verooorzaakt materièle schade en kan een elektrische schokverozaken.
Ontgrendel de aan/uit-schakelaar en zet deze in de uitstand als de stroomvoorziening worden onderbroken, bijvoorbeeld door stroomuitval of uit het stopcontact trekken van de stekker. Daardoor wordt oncecontroleerd opnieuw starten voorkomen.
Zethetwerkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doe.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water.

62|Nederlands

Voor doorslijpwerkzaamheden met gebonden slijpmiddelen moet een speciale beschemkap voor doorslijpen worden gebruikt.

Bij doorslijpwerkzaamheden in steen moet voor voldoende stofafzuiiging worden gezorgd.

Met toegelaten lijpgereedschappen kan het elektrische ge-ereedschap voor schuurwerkzaamheden met schuurpapier worden gebruikt.

Afegebelede componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Ontgrendelingshendel voor beschemkap
2 Blokkeerknopuitgaande as
3 Aan/uit-schakelaar
4 Stelwiel vooraf instelbaar toerental
5 Extra handgreep (geisoleerdreegepvlak)
6 Uitgaande as
7 Beschermkap voor schuren
8 Opnameflects
9 Slijpschijft
1.0 Spanmoer
11 Beschermkap voor doorslijpen
12 Doorslijpschijf
13 Handbescherming
14 Rubber steunschij
15 Schurblad
16 Ronde moer
17 Komstaalborstel
18 Afzuigkap voor doorslijpen met geleidingssslede
19 Diamantdoorslijpschijft*
20 Handgreep (geisoleer greedepgvlak)

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluids niveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 90 dB(A); geluidsvermogen- niveau 101 dB(A).Onzekerheid K = 3 dB.

Draag een gehoorbescheming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Sijpen aan de oppervlakte (afbramen): a_h = 12m / s^2 K = 1,5m / s^2

Schuren met schuurblad: a_h = 5m / s^2 K = 1,5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldeande onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een naukeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zaals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeidsproces.

Technische gegevens

Haakse slijpmachines		PWS 8-125 CE	PWS 9-125 CE
Zaaknummer		3 603 C99 B..	3 603 C99 A..
Opgenomen vermogen	W	800	900
Afgegeben vermogen	W	425	450
Nominaal toerental	min-1	11000	11000
Instelbereik toerental	min-1	2800 - 11000	2800 - 11000
max. slijpschijfdiameter	mm	125	125
Schroefdraad uitgaande as		M 14	M 14
max. lengte schroefdraad uitgaande as	mm	22	22
Constant-electronic		●	●
Vooraf instelbaar toerental		●	●
Gewicht volgens EPTA-Procedure 01/2003	kg	2,0	2,0
Isolatieklasse		☐/II	☐/II
De gevevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoereningen könnenDEXe gevevensafwijken.Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen könnenafwijken.

2609004687|(10.10.11)

Bosch Power Tools

Nederlands|63

Conformiteitsverklaring

C

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG en 2006/42/EG.

Technisch dossier (2006/42/EG) bij:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Beschermingsvoorzieningen monteren

Trek alkijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Opmerking: Na breuk van de slijpschijtijdens het gebruik of bij beschadiging van de opnamevoorzieningen van de beschemrkap of van het elektrische gereedschap moet het gereedschap zo spoedig maybe aan de klantenservice worden gestuurd. Zie voor adressen het gedeelte, Klantenservice en advies".

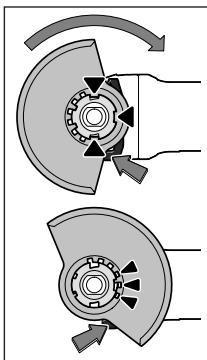

Beschemkap voor schuren

Leg de beschermkap 7 op de opname van het elektrische gereed-schap tot de codeernokken van de beschermkap met de opname overeenkomen. Houd waar bij de ont-grendelingshendel 1 ingedrukt.

Druk de beschemkap 7 op de as-hals tot de kraag van de beschemkap op de flens van het elektrische gereedschap zit en draai de beschemkap tot deze duidelijk hoortaar vastklikt.

Pas de positie van de beschemkap 7 aan de eisen van de bewerk king aan. Druk waarvoord ont

grendelingshendel 1 omhoog en draai de beschemkap 7 in de gewenste stand.

Stel de beschemkap 7.altijd zo in dat alle drie rode nokken van de ontgrendelingshendel 1 in de bijbehorende uitsparingen van de beschemkap 7 grijpen.
Stel de beschemkap 7 zo in dat er geen vonken in de richting van de bediener vliegen.
De beschemkap 7 mag alleen+kunnen worden verdlaid terwijl de ontgrendelingshendel 1 wordt bediend. Anders mag u het elektrische gereedschap in geen geval verder gebruiken, maar要去 u het aan de de klantenservice versturen.

Opmerking: De codeernokken op de beschermkap 7 zorgen ervoor dat er alleen een bij het elektrische gereedschap passende beschermkap gemonteerd kan worden.

Beschemkap voor doorslijpen

Gebruik bij doorslijpwerkzaamheden met gebonden lijp-middelen algtde beschermkap voor doorslijpen 11.
Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiig.

De afzuigkap voor doorslijpen 11 worden net als de beschemkap voor schuren 7 gemonteerd.

Afzuigkap voor doorslijpen met geleidingssslede

De afzuigkap voor doorslijpen met geleidingssslede 18 worden net als de beschermkap voor schuren 7 gemonteerd.

Extra handgreep

Gebruik het elektrische gereedschap alleen met de extra handgreep 5.

Schroef de extra handgreep 5 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast.

Handbescherming

Monteer voor werkzaamheden met de rubber steun-schijf 14, komstaalborstel, vlakstaalborstel of lamellenschijf algijd de handbescherming 13.

Bevestig de handbescherming 13 met de extra handgreep 5.

Slijpgereedschappen monteren

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
▶ Slijp- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat zeijn afgekoeld.

Reinig de uitgaande as 6 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijpgereedschappen op de blokkeerknop 2 om de uitgaande as vast tezetten.
Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De katdiameter要去 bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.
Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draairichting van het elektrische gereedschap (zie draairichtingpijl op de voorzijde van de machine) overeenkomen.
De volgorde van de montage=kunt u op de pagina met afbeelingen zich.
Voor het bevestigen van de slijp- of doorslijpschijf schroeft u de spanmoer 10 op de as en spans u de spanmoer met de pensleutel.
Controller na de montage van het slijpgereedschap en voor het inschakenen of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controller dat het schuurgereedschap de beschemkap of andere delen nicht raakt.

64|Nederlandsl

Lamellenschijf

Monteer voor werkzaamheden met de lamellenschijf algijd de handbescherming 13.

Rubber steunschijf

Monteer voor werkzaamheden met de rubber steun-schijf 14.altijd de handbescherming 13.

De volgorde van de montagekest u op de pagina met afbeeldingen zien.

Schroef de ronde moer 16 op de as en spanudeau met de pensulet.

Komstaalborstel of vlakstaalborstel

Monteer voor werkzaamheden met de komstaal- of vlakstaalborstel.altijd de handbescheming 13.

De volgorde van de montagekest u op de pagina met afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uitgaande as+kunnen worden geschroefd,dat deze nauw aan-sluit op de flens aan het einde van de schroefdraad van de uitgaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast.

Toegestane lijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze gebruiksaanwijzing worden genoemd.

Het togestane toerental [^-1] en de omtreksnelheid [m / s] van de gebruekte lijpgereedschappen要去en minstens even hoogল als de in de volgende tabel aangegeven waarden.

Letkaarom op het toegestane toerental resp.de toegestane omtreksnelheid op het etiket van het lijpgereedschap.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	125	6	22,2	11000	80
D	125	-	-	11000	80
b	75	30	M 14	11000	45

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling

(chromaat en houtbeschemmingsmiddelen). Asbesthoudend materialaag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaial geschikte stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
  Er wordt geadviseerd om een ademasker met filter-klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron要去 overeenkomen met de geevens op hetypeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gezruikt.

Bij gelebruik van het elektrische gereedschap met mobiele stroomaggregaten (generatoren) die Niet over voldoende vermogensreserves of Niet over een geschiktte spanningsregeling (met aanloopstroomversterking) beschikken, kan vermogensverlies of atypisch gedrag bij het inschaken optreden. Let erop dat het door u gebruekte stroomaggregaat geschikt is, vooral met betrekking tot netspanning en -frequente.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 3 maar voren.

Als u de ingedrakte aan/uit-schakelaar 3 wilt vastzetten, drukt u de aan/uit-schakelaar 3 vooraan omlaag tot deze vastklikt.

Als u het elektrische gereedschap wiltuitschakelen,That u de aan/uit-schakelaar 3 los. Als deze vergrendeld is,duckt u de aan/uit-schakelaar 3 kort achteraan omlaag enThat u deze ver volgens los.

Controller de lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze zichen gemonteerd en vrij hunnen draaien. Laat het lijpgereedschap minstens 1 minut onnelast proefdraaien. Gebruik geen beschadigde, Niet-ronde de trillende lijpgereedschappen. Beschadigde lijpgereedschappen hunnen barsten of verwondingen voroorzaken.

Constant-electronic

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidscapaciteit.

Nederlands|65

Vooraf instelbaar toerental

Met het stelwiel voor het Vooraf instellen van het toerental 4 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt.

De gegevens in de volgende tabel zijn geadviseerde waarden.

Material	Gebruik	Inzetgereedschap	Positie stelwiel
Metaal	Verf verwijderen	Schuurblad	2 - 3
Hout, metaal	Borstelen, ontroesten	Komstaalborstel, schuurblad	3
Metaal,steen	Schuren	Slijpschijf	4 - 6
Metaal	Afbramen	Slijpschijf	6
Steen	Doorslijpen	Doorslijpschijf en geleidingssslede(doorslijpen vansteen is alleen met geleidingssslede toegestaan)	6

Tips voor de werkzaamheden

Voorzichtig bij het frezen van sleuven in dragende wonden. Zie het gedeelte „Bouwkundige aspecten".
Span het werkstuk in als het Niet door het eigengewicht stabiel ligt.
Belast het elektrische gereedschap nicht zo sterk dat het tot stilstand komt.
Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen om het inzetgereedschap te lately afkoelen.
▶ Slijp- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat zeijn afgekoeld.
Gebruik het elektrische gereedschap Niet met een doorslijpstandaard.

Afbramen

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.

Met een werkhoek van 30^ tot 40^ krijgt u bij het afbramen het Beste werkresultaat. Beweeg het elektrische gereedschap met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt Niet en krijgt geen groeven.

Lamellenschijf

Met de lamellenschijf (toebehoren)kest u ook gebogen op- pervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan traditionele sjipschijven.

Metaal doorslijpen

Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen algijd de beschemkap voor doorslijpen 11.

Werk bij het doorslijpen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de doorslijpschijf UIT, houdt deze Niet schuin en LAST de schijf Niet oscilleren.

Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te drukken.

Met het elektrische geereedschap要去alijd tegenlopend worden geslepen. Anders bestaat het gevaar dat de machine ongecontroleerduit de zaaglijn worden geduwd.

Profielen en vierkantbui- zen kunt u het best bij de kleinste diameter doo-slijpen.

Steen doorslijken

Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuing.
Draag een stofmasker.
Het elektrische gereedschap mag alleen worden gelebruik voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen vansteen bij voorkeur een diamantdoorslijpschijf.

Bij gebruik van de afzuigkap voor doorslijpen met de geleidingsstele 18要去 de stofzuiger voor het afzuiigen van steenstof goedgekeurd+zijn. Bosch levert geschikte stofzuigers.

Schakel het elektrische gereedschap in enplaats het met het vooreste deel van de geleideslede op het werkstuk. Duw het elektrische gereedschap verder met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal.

Bij het dooreljenpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpsijf oververhit raken en daardoor beschadigd worden. Een krans van vonden rond de diamantdoorslijpsijf geeft dit duidelijk aan.

66|Dansk

Onderbreek in dit geval het doorslijpen en LAST de diamant-doorelsijpschijf bij maximaal toerental korteijd onbelast lopen om.Deze te laten afkoelen.

Een duidelijk verminderde werknelheid en een krans van vonden rond de slijpschijf duiden op een stomp geworden diamantdoorslipsjschij. U kunt deze weer scherp makeen door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijkke bouwkundige, architect of met de leiding belaste bouwoplichter.

Onderhoud en service

Onderhoud en reiniging

Trek alktiid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen algtd schoon om goed en veilig te werken.
Gebruik onder extreme gebruiksomstandigheden in-dien möglich alsijd een afzuginstallatie. Blaas de ventilatieopengen regelmatig schoon en sluit het geereedschap aan via een aardlekschakelaar. Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschapterechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Bewaar en behandel het toebehoren zorgvuldig.

Als de aansluitkabel要去 worden verrangen,要去 denze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om verilghesrisico's te voorkomen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tiem cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingsonderden vindt u ook op:

www.bosch-pt.com

De medewerkers van onder ozone klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去 op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooielektrische gereedschappen Niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtig in 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht要去en Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu ver-antwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.

Dansk
