BEDIENUNGSANLEITUNG PWS 9-125 BOSCH

Sicherheitschinweise

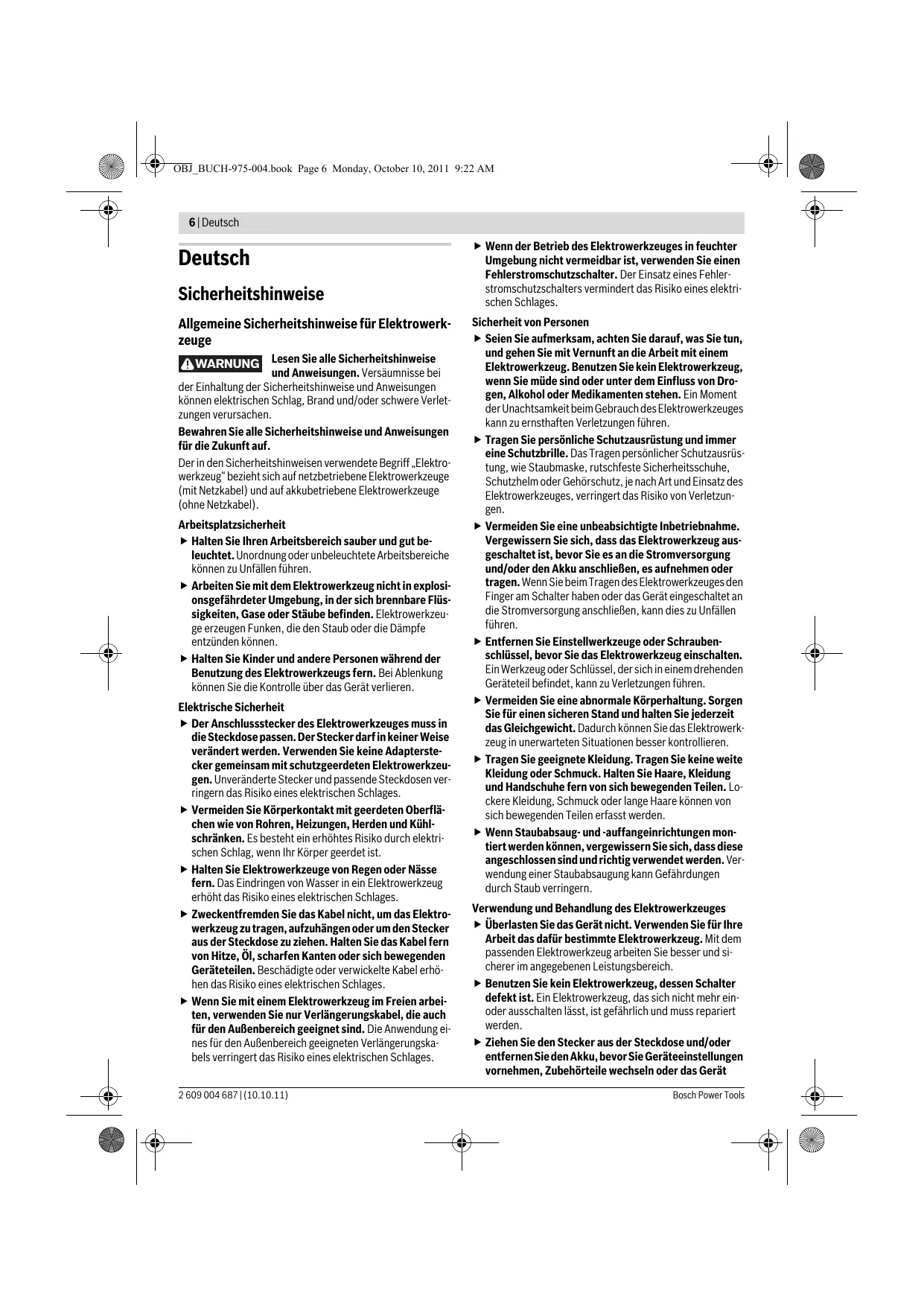

Allgemeine Sicherheitschinweise für Elektrowerk-zeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Versaumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosi- ongsefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzüben konnen.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwendten Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschranken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegendener Geräteiten. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungs-kabels verringgert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und给他们 Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mühde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuge's kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringg das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällt führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewisern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringgen.

Verwendung und Behandlung des Elektrowerkzeuges

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicerer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten{lsst,ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät

sch|7

weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benuten, die mit thisem nicht vertraut sind oder die andere Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollier- ren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkezeuge uw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Winkelschleifer

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeitsen mit Drahtbürsten und Trennschleifen

Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste und Trennschleifmaschine. Beachten Sie alle Sicherheitschinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
- Dieses Elektrowerkzeug ist nicht geeignet zum Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrlem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich Schneller als zulässig dreht, kann zerbrechen und umherfliegen.

AuBendurchmesser und Dicke des Einsatzwerkzeugs mussen den MaBangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge konnen nicht ausreichend abgeschirmt oder kontrolliert werden.
Schleifscheiben, Flansche, Schleifteller oder andere Zubehör müssen genau auf die Schleifspindel ihrer Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrierten sehr stark und können zum Verlust der Kontrolle führen.
Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschlei oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drächte. Wenn das Elektronwerkzeug oder das Einsatzwerkzeug herunterfällt, überprüften Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und halten Sie das Elektronwerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
▶ Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie langle lauter Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Achten Sie bei anderen Personen auf sicheren Abstand zu ihrer Arbeitsbereich. jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung trag. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit

8 | Deutschland

der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es/TRagen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.
Reinigen Sie regelmäßige die Luftungsschlitze ihrer Elektrowerkzeugs. Das Motergeblase zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines haken den oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedi enperson zu oder von ihrweg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlherfa ten Gebrauchs des Elektrrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfängen können. Verwenden sie immer den Zusatzgriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
- Bringen Sie ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
Meiden Sie mit ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemen. Das rotierende Einsatzwerkzeug neigt bei

Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

Verwenden Sie kein Ketten- oder gezähntes Sageblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

Verwenden Sie ausschließlich die für Ihr Elektrowerwerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
Die Schutzhaube muss safer am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleif-körpers offen zur Bedienperson zeigt. Die Schutzhaube hilt, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkorper sowie Funken, die Kleidung entzüden konnen, zu schützen.
Schleifkorper)durfen nur fur die empfohlenen Einsatzmöglichekeiten verwendet werden. Z. B.: Schleifen Si ne mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkorper kann sie zerbrechen.
Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben untersichen.
Verwenden Sie keine abgenutzten Schleifscheiben von großeren Elektrowerkzeugen. Schleifscheiben für große Elektrowerkzeuge sind nicht für die weiteren Drehzahlen von kleineren Elektrowerkzeugeu den ausgelegt und konnen brechen.

Weitere besondere Sicherheitshinweise zum Trennschleifen

Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßigen tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstuck von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschéudert werden.
Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe

sch|9

aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück Springen oder einen Rückschlag verursachen.
Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Großwerkstücke können sich unter ihrem eigenen Gewicht durchbiedgen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und bereits sowohl in der Höhe des Trennschnits als auch an der Kante.
Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursa-chen.

Besondere Sicherheitshinweise zum Sandpapierschleifen

Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgroße. Schleifblätter, die über den Schleiftelher hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreiben der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten

Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch)dünne Kleidung und/oder die Haut dringen.
Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren konnen. Teller- und Topbürsten konnen durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergroßern.

Zusätzliche Sicherheitschinweise

Tragen Sie eine Schutzbrille.

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oder ziehen Sie örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach-beschädigung oder kann einen elektrischen Schlag verur-sachen.
Entriebeln Sie den Ein-/Ausschalter und bringen Sie in Aus-Position, wenn die Stromversorgung unter

brochen wird, z. B. durch Stromausfall oder Ziehen des Netzsteckers. Dadurch wird ein unkontrollierter Wiederanlauf verhindert.

• Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäß Gebrauch

Das Elektrowerkzeug ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser.

Zum Trennen mit gebundenen Schleifmitteln muss eine spezielle Schutzhaube zum Trennen verwendet werden.

Beim Trennen in Stein ist für eine ausreichende Staubabsaugung zu sorgen.

Mit zulässigen Schleifwerkzeugen kann das Elektrowerkzeug zum Sandpapierschleifen verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafkasse.

1 Entriegelungshebel für Schutzhaube
2 Spindel-Aretiertaste
3 Ein-/Ausschalter
4 Stellrad Drehzahlvorwahl
5Zusatzgriff (isolierteGrifffläche)
6 Schleifspindel
7 Schutzhaube zum Schleifen
8 Aufnahmeflansch
9 Schleifscheibe
10 Spannmutter
11 Schutzhaube zum Trennen
12 Trennscheibe
13 Handschutz
14 Gummischleifteller
15 Schleifblatt
16 Rundmutter
17 TopfBURSTE
18 Absaughabaune zum Trennen mit Führungsschlitten
19 Diamant-Trennscheibe*
20 Handgriff (isolierte Grifffläche)

*Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

10 | Deutsch

Gerausch-/Vibrationsinformation

Messwerte für Gerausch ermittelt entspruchend EN 60745. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schaldruckpegel 90 dB(A); Schalleistungspegel 101 dB(A). Unsicherheit K = 3 dB.

Gehorschutzragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745: Oberflächenschleifen (Schruppen): a_h = 12m / s^2 , K = 1,5m / s^2

Schleifen mit Schleifblatt: a_h = 5 m/s^2 , K = 1.5 m/s^2 .

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprachend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repraesertiert die hauptsächlichen Anwendungen des Elektrowerkeuzugs. Wenn allerdings das Elektronerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkeugen oder ungenugender Wartung eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerat abgescheltet ist oderIZATION, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeug, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Technische Daten

Winkelschleifer		PWS 8-125 CE	PWS 9-125 CE
Sachnummer		3 603 C99 B..	3 603 C99 A..
Nennaufnahmeleistung	W	800	900
Abgabeileistung	W	425	450
Nenndrehzahl	\( \mathbf{{mi}{n}^{-1}} \)	11 000	11 000
Drehzahlinstellbereich	\( \mathbf{{mi}{n}^{-1}} \)	2 800 – 11 000	2 800 – 11 000
max. Schleifscheibendurchmesser	mm	125	125
Schleifspindelgewinde		M 14	M 14
max. Gewindelänge der Schleifspindel	mm	22	22
Konstantelektronik		●	●
Drehzahlvorwahr		●	●
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,0	2,0

Schutzklasse

回/II 回/II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bite beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzner Elektrowerkzeuge können variieren.

Konformitätserklärung

C

Wir erklären in alleiniger Verantwortung, dass das unter

"Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2011/65/EU, 2004/108/EG, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Schutzvorrichtungen montieren

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.

Hinweis: Nach Bruch der Schleifscheibe während des Betriebs oder bei Beschädigung der Aufnahmeverrichtungen an der Schutzhaube/am Elektrowerkzeug, muss das Elektrowerkzeug umgehend an den Kundendienst geschickt werden,

Anschriften siehe Abschnitt „Kundendienst und Kundenberatung".

Bosch Power Tools

Deutsch | 11

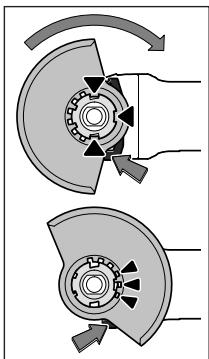

Schutzhaube zum Schleifen

Legen Sie die Schutzhaube 7 auf die Aufnahme am Elektrowerkzeug, bis die Codiernocken der Schutzhaube mit der Aufnahme übereinstimmen. Drücken und halten Sie damit den Entrieuge-lungshebel 1.

Drücken Sie die Schutzhaube 7 auf den Spindelhals bis der Bund der Schutzhaube am Flansch des Elektrowerkzeuges aufsitzt und drehen Sie die Schutzhaube, bis sie deutlich hörbar einrastet.

Passen Sie die Position der Schutzhaube 7 den Erfordernis

sen des Arbeitsganges an. Drücken Sie dazu den Entrielegungshebel 1 nach oben und drehen Sie die Schutzhaube 7 in die gewünschte Position.

Stellen Sie die Schutzhaube 7 stets so ein, dass alle 3 roten Nocken des Entriegelungshebels 1 in die entsprichenden Aussparungen der Schutzhaube 7 eingreifen.
Stellen Sie die Schutzhaube 7 so ein, dass ein Funkenflug in Richtung des Bedieners verhindert wird.
Die Schutzhaube 7arf such sich nur unter Betatigung des Entregelungshebels 1 verdrehen lessen! Anderfalls darf das Elektrowerkzeug keinesfalls weiter benutzt werden und muss dem Kundendienst übergeben werden.

Hinweis: Die Codiernocken an der Schutzhaube 7 stellen sich, dass nur eine zum Elektrowerkzeug passende Schutzhaube montiert werden kann.

Schutzhaube zum Trennen

Verwenden Sie beim Trennen mit gebundenen Schleifmitteln immer die Schutzhaube zum Trennen 11.
Sorgen Sie beim Trennen in Stein für eine ausreichen de Staubabsaugung.

Die Schutzhaube zum Trennen 11 wird wie die Schutzhaube zum Schleifen 7 montiert.

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten 18 wird wie die Schutzhaube zum Schleifen 7 montiert.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 5.

Schrauben Sie den Zusatzgriff 5 abhängig von der Arbeitsweise rechts oder links am Getriebekopf ein.

Handschutz

Montieren Sie für Arbeitsen mit dem Gummischleiftelter 14 oder mit der Topfbürste/Scheibenbürste/Fächerschleifscheibe immer den Handschutz 13.

Befestigen Sie den Handschutz 13 mit dem Zusammengriff 5.

Schleifwerkzeuge montieren

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.
Schleif- und Trenscheiben werden beim Arbeitsenaehrheits, fassen Sie diese nicht an, bevor sie abgekühlt sind.

Reinigen Sie die Schleifspindel 6 und alle zu montierenden Teile.

Drücken Sie zum Festspannen und Lösener Schleifwerkzeuge die Spindel-Arretiertaste 2, um die Schleifspindel festzustellen.
Betätigen Sie die Spindel-Arretiertaste nur bei stillstehender Schleifspindel. Das Elektrowerkzeug kann sonst beschadigt werden.

Schleif-/Trennscheibe

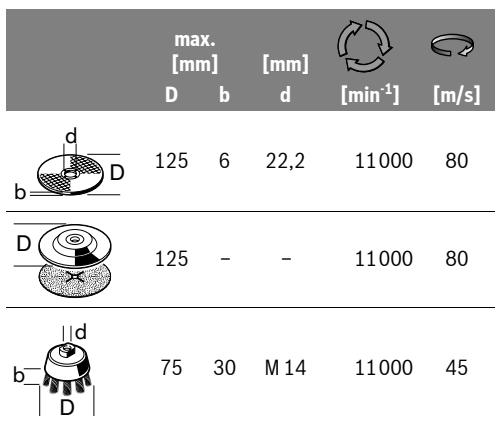

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der Lochdurchmesser muss zum Aufnahmeflansch passen. Verwenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben darauf, dass der Drehrrichtungspfel auf der Diamant-Trennscheibe und die Drehrrichtung des Elektrowerkzeuges (siehe Drehrrichtungspfel auf dem Getriebekopf) übereinstimmen. Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die Spannmutter 10 auf und spannen diese mit dem Zweilochschnitt.

Überprüfen Sie nach der Montage des Schleifwerkzeuges vor dem Einsatzen, ob das Schleifwerkzeug korrekt montiert ist und sich frei drehen kann. Stellen Sie safer, dass das Schleifwerkzeug nicht an der Schutzhaube oder anderen Teilen streift.

Fächerschleifscheibe

Montieren Sie für Arbeitsen mit der Fächerschleif-scheibe immer den Handschutz 13.

Gummi-Schleifteller

Montieren Sie fur Arbeitsen mit dem Gummischleiftelter 14 immer den Handschutz 13.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Schrauben Sie die Rundmutter 16 auf und spannen Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste

Montieren Sie für Arbeitsen mit der Topfbürste oder Scheibenbürste immer den Handschutz 13.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Die Topfbürste/Scheibenbürste muss sich so welt auf die Schleifspindel schrauben lassen, dass sie am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Spannen Sie die Topfbürste/Scheibenbürste mit einem Gabelschluss fest.

12 | Deutsch

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genommen Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min-1] bzw. Umfangs geschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs-geschwindigkeit auf dem Etikett des Schleifwerkzeuges.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen.

Bestimme Stäube wie Eichen- oder Buchenstaub gelten als krebszerzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleutenbearbeiteten werden.

• Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu,tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich rechtlich entzünden.

Betrieb

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeugees übereinstimmen. Mit 230V gekennzeichne Elektrowerkzeuge konnen auch an 220V betrieben werden.

Beim Betrieb des Elektrowerkzeuges an mobilen Stromerzeugern (Generatoren), die nicht über ausreichende Leistungsreserven bzw. über keine geeignete Spanningsregelung mit Anlaufstromverständigung verfügen, kann es zu

LeistungseinbuBen oder untypischen Verhalten beim Einsatzenkommen.

Bitte beachten Sie die Eignung des von Ihnen eingesetzten Stromerzeugers, insbesondere hinsichtlich Netzspannung und -frequenz.

Ein-/Ausschalten

Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 3 nach vorn.

Zum Feststellen des Ein-/Ausschalters 3 drücken Sie den Ein-/Ausschalter 3 vorn herunter, bis er einrastet.

Um das Elektrowerkzeug ausschalten setzen Sie den Ein-/Ausschalter 3 los bzw. wenn arretiert ist, drücken Sie den Ein-/Ausschalter 3 kurz hinter herunter und halten him dann los.

Überprüfen Sie die Schleifwerkzeuge vor dem Gebrauch. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen konnen. Führn Sie einen Probelauf von mindestens 1 Minute ohne Belastung durch. Verwendten Sie keine beschädigten, unrunden oder vibrierenden Schleifwerkzeuge. Beschädigte Schleifwerkzeuge konnen zerbersten und Verletzungen verursachen.

Konstantelektronik

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.

Drehzahlvorwalt

Mit dem Stellrad Drehzahlvorwahr 4 konnen Sie die benöttigte Drehzahl auch während des Betriebes vorwahlen.

Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte.

Werkstoff	Anwendung	Einsatzwerkzeug	Position Stellrad
Metall	Farbe entfernen	Schleifblatt	2 - 3
Holz, Metall	Bürsten, Entrosten	Topfbürste, Schleifblatt	3
Metall, Stein	Schleifen	Schleifscheibe	4 - 6
Metall	Schruppsschleifen	Schleifscheibe	6
Stein	Trennen	Trennscheibe und Führungssschlitten (Trennen von Gestein ist nur mit Führungssschlitten zulässig)	6

2609004687|(10.10.11)

Bosch Power Tools

Deutsch | 13

Arbeitshinweise

Vorsicht beim Schlitzen in tragende Wände, siehe Abschnitt „Hinweise zur Statik".
Spannen Sie das Werkstück ein, sofern es nicht durch sein Eigengewicht sicher liegt.
Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.
Lassen Sie das Elektrowerkzeug nach starker Belastung noch eine Minute im Leerlauf laufen, um das Einsatzwerkzeug abzukühlen.
Schleif- und Trennscheiben werden beim Arbeitsenaehr heiB, fassen Sie diese nicht an, bevor sie abgekuhltsind.
Benutzen Sie das Elektrowerkzeug nicht mit einem Trennschleifständer.

Schruppschleifen

Verwenden Sie niemals Trennscheiben zum Schrupp-schleifen.

Mit einem Anstellwinkel von 30^ bis 40^ erhalten Sie beim Schruppschleifen das Beste Arbeitsergebnis. Bewegen Sie das Elektrowerkzeug mit mäßigem Druck hin und her. Dadurch wird das Werkstück nicht zu heißt, verfarbt sich nicht und es gibt keine Rillen.

Fächerschleifscheibe

Mit der Fächerschleifscheibe (Zubehör) können Sie auch gewöblte Oberflächen und Profile bearbeiten.

Fächerschleifscheiben haben eine wesentlich langere Lebensdauer, geringere Geräuschpegel und niedrigere Schleiftemperaturen als herkömmliche Schleifscheiben.

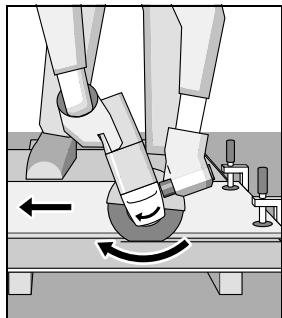

Trennen von Metall

Verwenden Sie beim Trennen mit gebundenen Schleifmitteln immer die Schutzhaube zum Trennen 11.

Arbeiten Sie beim Trennschleifen mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub. Üben Sie keinen Druck auf die Trennscheibe aus, verkanten oder ozillieren Sie nicht.

Bremsen Sie auslaufende Trennscheiben nicht durch seitlichen Gegendrücken ab.

Das Elektrowerkzeug musst stets im Gegenlauf gefuhrt werden. Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gebrachte wird.

Beim Trennen von Profi-len und Vierkantrohren setzen Sie am besten am kleinsten Querschnitt an.

Trennen von Stein

Sorgen Sie beim Trennen in Stein für eine ausreichen de Staubabsaugung.

Tragen Sie eine Staubschutzmaske.
Das Elektrowerkeug darf nur für Trockenschmitt/Trockenschliff verwendet werden.

Verwenden Sie zum Trennen von Stein am besten eine Diamant-Trennscheibe.

Bei Verwendung der Absaughabe zum Trennen mit Führungssschlitten 18 muss der Staubsauger zum Absaugen von Steinstaub zugelassen sein. Bosch bietet geeignete Staubsauger an.

Schalten Sie das Elektrowerkzeug ein und setzen Sie es mit dem vorderen Teil des Führungsschlittens auf das Werkstück. Schiebern Sie das Elektronwerkzeug mit mäbigem, dem zu bearbeitenden Material angepassten Vorschub.

Beim Trennen besonderss harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darüberhin.

Unterbrechen Sie in thisem Fall den Trennvorgang und setzen Sie die Diamant-Trennscheibe im Leerlauf bei hochster Drehzahl kurze Zeit laufen, um sie abzukühlen.

Merklich nachlassender Arbeitsfortschritt und ein umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Sie können diese durch kurze Schnitte in abrasivem Material, z. B. Kalksandstein, wieder schären.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen. Diese Vorschriften sind unbedingte einzuhalten. Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeits am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungsschlitze sauber, um gut und sichere zu arbeiten.
Verwenden Sie bei extremen Einsatzbedingungen nach Mochigkeit immer eine Absauganlage. Blasen Sie die Luftungsschlitze halten aus und schalten Sie einen Fehlerstrom-(Fl-)Schutzschalter vor. Bei der Bearbeitung von Metalten kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden.

Lagern und behandeln Sie das Zubehör sorgfältig.

14|English

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststellen für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgeführungen zu vermeiden.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektrowerkzeuge ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschilddes Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ohnen fremse bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]*

Fax: [phone]*

(*Festnetzpreis 14 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)

E-Mail: [e-mail]

Tel. Kundenbergatung: [phone]

(Festnetzpreis 9 ct/min, hochstens 42 ct/min aus Mobilfunk-netzen)

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Änderungen vorbehalten.

English

Safety Notes

Elektrische veiligkeit

Veiligkeit van Personen

Mälevaerdier for stoj beregnet iht. EN 60745.

Indstil besykttelseskappen 7 altid pa en sadan made, at alle 3 rode knaster pa sikkerhedsarmen 1 griber ind i de tilsvarende udsparinger pa besykttelseskappen 7.
Indstil beskyttelseskappen 7 på en sadan mäde, at brugen nicht udsættes for gnistregn.
Beskyttelseskappen 7posurekungen in der Verwaltung der Gesellschaft des Vorstands, die für den Geschäft von Staaten und Staatenbauten (Staatliche Staaten) entfallt.

Bemerk: Kodelasene på beskyttelseskappen 7 sikrer, at el-vaerktoget kun kan forsynes med en beskyttelseskappe, som passer til el-vaerktoget.

Sprängskydd für kapning

Jss Jss sss ss sss sss sss sss

220 230

0 1

a

J 1

23jgds

11 11 11 11 11 11 11 11 11

J 3 3 J

JU 1

15 1013 15 15 15 15 15 15 15 15 15 15 15

a 3 a 1

3( 2 - x) ^2 + 14x^2 = 1

a5 yololall o 80yolol all ploollll lalolall s

J 1

aai jaii i aaiie 100000000000000000000000000000000000000

y

J 1

A. 2.50000000000000000000000000000

aJdA 1

a 13 a

.

15.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10

100 100 100

13 1

14 bll 12

.13

aiee aee

j 163 j

C∈

jaiy

EN 60745:

.2006/42/EG .2004/108/EG .2011/65/EU

:(2006/42/EG)

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
