BRUKSANVISNING PWS 9-125 BOSCH

2,0 /II Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2011/65/EU, 2004/108/EF, 2006/42/EF. Tekniske data (2006/42/EF) hos: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Engineering Director Engineering PT/ESI Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

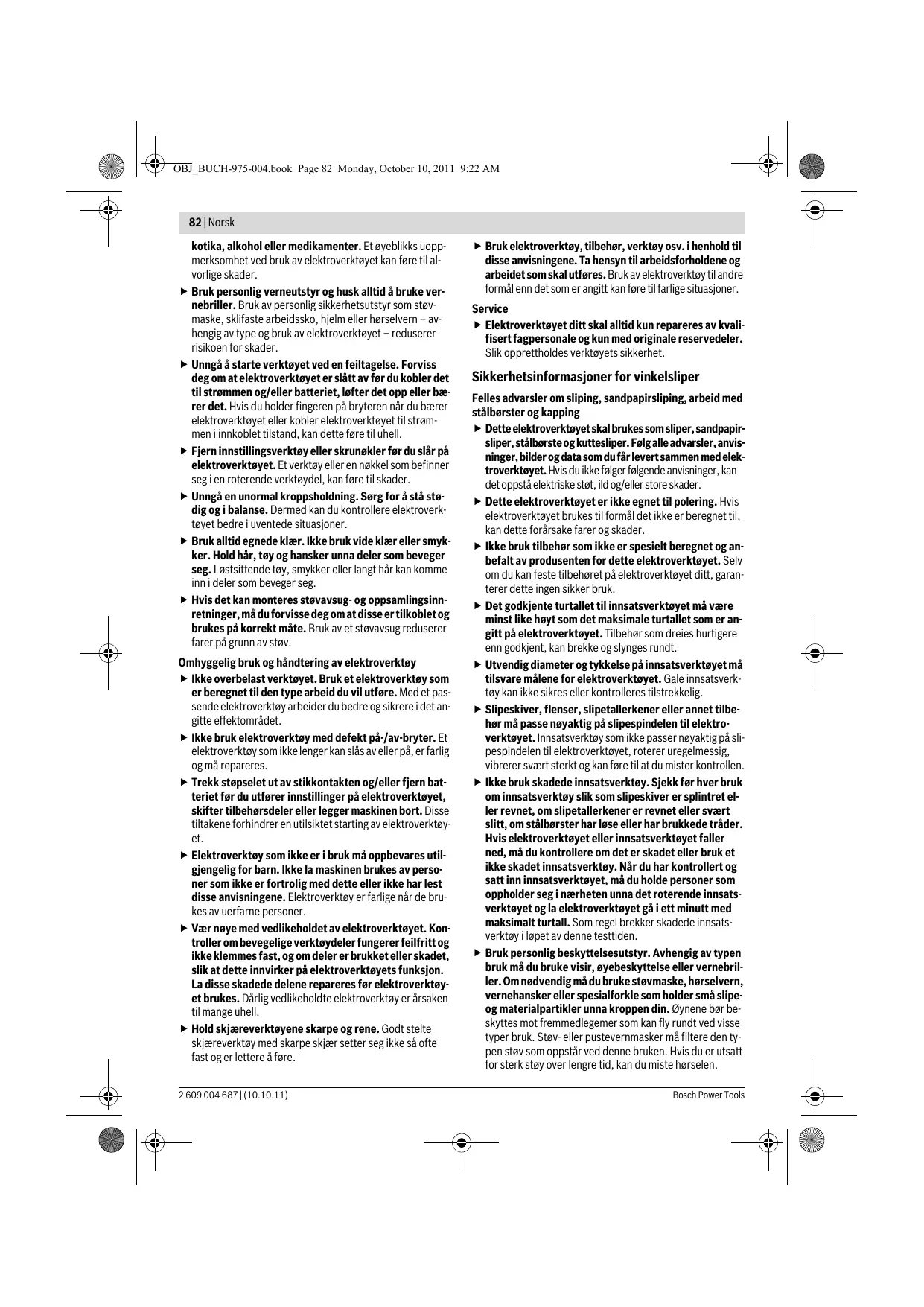

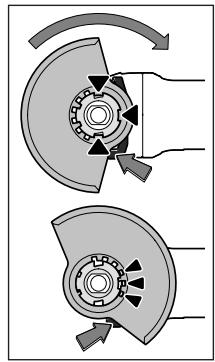

Montering Montering av beskyttelsesinnretninger f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Merk: Etter brudd på slipeskiven i løpet av driften eler skader på festeinnretningene på vernedekselet/på elektroverktøyet må elektroverktøyet straks sendes inn til kundeservice, adresser se avsnittet „Kundeservice og kunderådgivning“. Bosch Power Tools Vernedeksel til sliping Legg vernedekselet 7 på festet på elektroverktøyet til kodeknastene til vernedekselet stemmer overens med festet. Trykk og hold samtidig fast låsespaken 1. Trykk vernedekselet 7 inn på spindelhalsen til kanten på vernedekselet ligger mot flensen til elektroverktøyet og drei vernedekselet til det hørbart går i lås. Tilpass vernedekselets 7 stilling til arbeidssituasjons krav. Trykk da låsespaken 1 oppover og drei vernedekselet 7 til ønsket posisjon. f Innstill vernedekselet 7 alltid slik at alle 3 knastene på låsespaken 1 griper inn i de passende utsparingene på vernedekselet 7. f Innstill vernedekselet 7 slik at gnistene ikke fyker mot brukeren. f Vernedekselet 7 må kun kunne dreies når låsespaken 1 trykkes! Ellers må elektroverktøyet ikke brukes videre og må leveres inn til kundeservice. Merk: Kodeknastene på vernedekslet 7 sørger for at det kun kan monteres et passende vernedeksel på elektroverktøyet. 2 609 004 687 | (10.10.11) OBJ_BUCH-975-004.book Page 86 Monday, October 10, 2011 9:22 AM 86 | Norsk Vernedeksel til kapping f Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 11. f Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging. Vernedekselet til kapping 11 monteres på samme måte som vernedekselet til sliping 7. Avsugdeksel til kapping med føringssleide Avsugdekselet til kapping med føringssleide 18 monteres på samme måte som vernedekselet til sliping 7. Ekstrahåndtak f Bruk elektroverktøyet kun med ekstrahåndtaket 5. Skru ekstrahåndtaket 5 inn på høyre eller venstre side av girhodet avhengig av typen bruk. Håndbeskyttelse f Til arbeid med gummislipetallerkenen 14 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 13. Fest håndbeskyttelsen 13 med ekstrahåndtaket 5. Koppbørste/skivebørste f Monter alltid håndbeskyttelsen 13 til arbeid med koppbørsten eller skivebørsten. Rekkefølgen til monteringen er angitt på bildesiden. Koppbørsten/skivebørsten må kunne skrus så langt inn på slipespindelen at slipespindelflensen ligger godt mot enden på slipespindelgjengen. Spenn koppbørsten/skivebørsten fast med en fastnøkkel. Godkjente slipeverktøy Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen. Det godkjente turtallet [min-1] hhv. periferihastigheten [m/s] til anvendt slipeverktøy må minst tilsvare informasjonene i nedenstående tabell. Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet. max. [mm]

Montering av slipeverktøy f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Slipe- og kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt. Rengjør slipespindelen 6 og alle delene som skal monteres. Til festing og løsning av slipeverktøy må spindellåsetasten 2 låses rundt slipespindelen. f Trykk på spindellåsetasten kun når slipespindelen står stille. Elektroverktøyet kan ellers ta skade. Slipe-/kappeskive Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter må passe til festeflensen. Ikke bruk adaptere eller reduksjonsstykker. Ved bruk av diamant-kappeskiver må du passe på at dreieretningspilen på diamant-kappeskiven og elektroverktøyets dreieretning (se dreieretningspilen på girhodet) stemmer overens. Rekkefølgen til monteringen er angitt på bildesiden. Til festing av slipe-/kappeskiven skrur du på spennmutteren 10 og spenner denne med hakenøkkelen. f Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. Lamellslipeskive f Monter alltid håndbeskyttelsen 13 til arbeid med lamellslipeskiven.

Støv-/sponavsuging f Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. f Unngå støv på arbeidsplassen. Støv kan lett antennes. Gummi-slipetallerken f Til arbeid med gummislipetallerkenen 14 må du alltid montere håndbeskyttelsen 13. Rekkefølgen til monteringen er angitt på bildesiden. Skru rundmutteren 16 på og spenn denne med hakenøkkelen. 2 609 004 687 | (10.10.11) Bosch Power Tools OBJ_BUCH-975-004.book Page 87 Monday, October 10, 2011 9:22 AM Norsk | 87 Bruk Igangsetting f Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Ved bruk av elektroverktøyet på mobile strømgeneratorer, som ikke har tilstrekkelige effektreserver hhv. egnet spenningsregulering (med startstrømforsterkning), kan det oppstå effekttap eller utypiske reaksjoner ved innkobling. Sjekk om strømgeneratoren er egnet, spesielt når det gjelder strømspenning og -frekvens. Til låsing av på-/av-bryteren 3 skyver du på-/av-bryteren 3 ned foran til den går i lås. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 3 hhv. – hvis den er låst – trykker du på-/av-bryteren 3 ett øyeblikk og slipper den deretter. f Kontroller slipeverktøyene før bruk. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på minst 1 minutt uten belastning. Ikke bruk skadede, urunde eller vibrerende slipeverktøy. Skadede slipeverktøy kan brekke og forårsake skader. Konstantelektronikk Konstantelektronikken holder turtallet nesten konstant i tomgang og ved belastning; dette sikrer en jevn arbeidseffekt. Inn-/utkobling Til igangsetting av elektroverktøyet må du skyve på-/av-bryteren 3 fremover. Turtallforvalg Med stillhjul for turtallforvalg 4 kan nødvendig turtall forhåndsinnstilles også under drift. Informasjonene i nedenstående tabell er anbefalte verdier. Material Metall Tre, metall Metall, stein Metall Stein Anvendelse Fjerning av maling Børsting, rustfjerning Sliping Grovsliping Kapping Innsatsverktøy Slipeskive Stålbørste/slipeskive Slipeskive Slipeskive Kappeskive og føringssleide (kapping av stein er kun tillatt med føringssleide) Arbeidshenvisninger f Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk». f Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt. f Ikke belast elektroverktøyer så sterkt at det stanser. f La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle det. f Slipe- og kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt. f Ikke bruk elektroverktøyet med et kappestativ. Grovsliping f Bruk aldri kappeskiver til grovsliping. Med en vinkel på 30° til 40° oppnår du det beste arbeidsresultatet ved grovsliping. Beveg elektroverktøyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstår ikke riller. Lamellslipeskive Med lamellskiven (tilbehør) kan du også bearbeide buede overflater og profiler. Lamellslipeskiver har en vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn vanlige slipeskiver. Bosch Power Tools Posisjon stillhjul 2–3 4–6
