PWS 9-125 - Meuleuse angulaire BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PWS 9-125 BOSCH au format PDF.
| Type de produit | Meuleuse angulaire |
| Caractéristiques techniques principales | Disque de 125 mm, vitesse à vide de 11 000 tr/min |
| Alimentation électrique | 230 V |
| Puissance | 900 W |
| Dimensions approximatives | Longueur : 30 cm, Largeur : 10 cm, Hauteur : 10 cm |
| Poids | 1,9 kg |
| Compatibilités | Disques de meulage et de découpe de 125 mm |
| Fonctions principales | Meulage, découpe, polissage |
| Sécurité | Protection contre le redémarrage, capot de protection ajustable |
| Entretien et nettoyage | Nettoyer régulièrement le filtre à air et vérifier les balais de charbon |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente Bosch |
| Informations générales utiles | Garantie de 2 ans, poids léger pour une utilisation prolongée |
FOIRE AUX QUESTIONS - PWS 9-125 BOSCH
Questions des utilisateurs sur PWS 9-125 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Meuleuse angulaire au format PDF gratuitement ! Retrouvez votre notice PWS 9-125 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PWS 9-125 de la marque BOSCH.

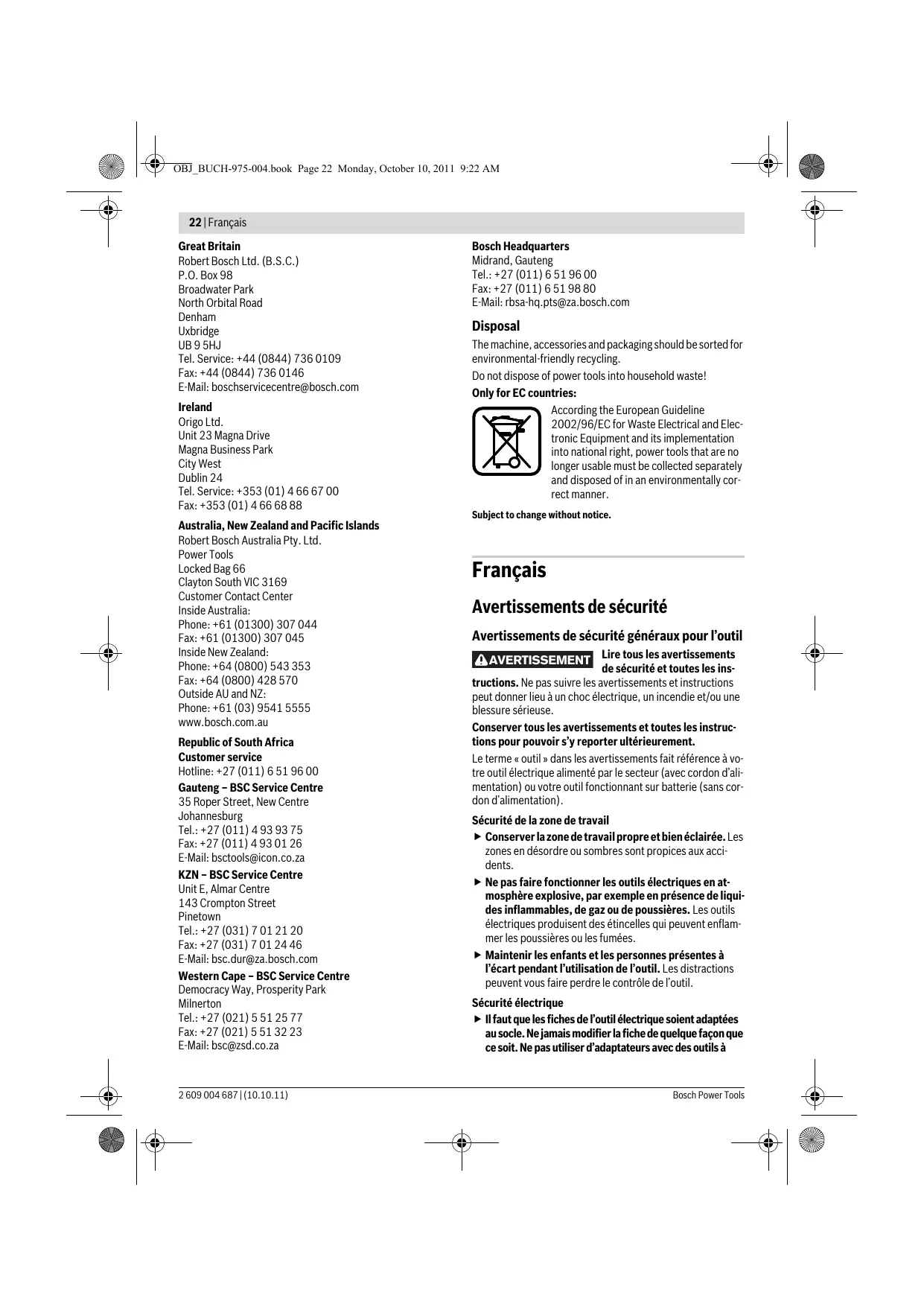

MODE D'EMPLOI PWS 9-125 BOSCH
Lire tous les avertissements de sécurité et toutes les instructions
tructions. Ne pas suivre les avertissements et les instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les zones en désordre sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
Sécurité électrique
Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche d'aucune façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à
Francais|23
Branchement de terre. Des fiches non modifiées et des socles adaptés réduiron
Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. - Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. - Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmente que. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisées pour les conditions appropriées réduiront les blessures des personnes. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.
ment utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
Utilisation et entretien de l'outil
- Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera le travail de manière plus sûre et plus efficace au régime pour lequel il a été conçu. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le faire réparer.
- Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils de coupe correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
Maintenance et entretien
Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
Instructions de sécurité pour meuleuses angulaires
Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique ou de tronçonnage par meule abrasive.
Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métallique ou outil à tronçonner. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave. Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent provoquer un danger et causer un accident corporel.
Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant de l'outil. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité. La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclats. Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. La taille de mandrin des meules, flasques, patins d'appui ou tout autre accessoire doit s'adapter correctement à l'arbre de l'outil électrique. Les accessoires avec alésages centraux ne correspondant pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront excessivement, et pourront provoquer une perte de contrôle. Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation, examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissures. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Lors de l'examen et de l'installation d'un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l'accessoire rotatif et faites marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d'essai. Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules générées par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition. Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projétés et provoquer des blessures en dehors de la zone immédiate d'opération. Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de
Le contact de l'accessoire coupant avec un fil « sous tension » peut mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Placer le câble éloigné de l'accessoire en rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire en rotation. Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle. - Ne pas faire fonctionner l'outil électrique en le portant sur le côté. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous. - Nettoyer régulièrement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. - Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. - Ne pas utiliser d'accessoires qui nécessitent des réfrigérants fluides. L'utilisation d'eau ou d'autres réfrigérants fluides peut aboutir à une ÉLECTROCUTION ou un choc électrique.
Rebonds et mises en garde correspondantes
Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule rotative, d'un patin d'appui, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation qui, à son tour, contraint l'outil électrique à sortir de contrôle dans le sens opposé à la rotation de l'accessoire au point de grippage.
Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions. Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant l spécifiées ci-dessous.
Maintenir solidement l'outil et positionner le corps et les bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser la poignée auxiliaire, le cas échéant, pour contrôler au maximum les rebonds ou les réactions de couple au moment du démarrage. L'opérateur est en mesure de contrôler les réactions de couple ou les forces de rebond, si d ont été prises.
Francais | 25
Ne jamais placer votre main à proximité de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main. Ne pas vous placer dans la zone où l'outil se déplacera en cas de rebond. Le rebond pousse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage. Être particulièrement prudent lors d'opérations sur des coins, des arêtes vives, etc. Éviter que l'accessoire ne rebondisse et ne s'accroche. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond. Ne pas fixer de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.
Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif
Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique conçu pour la meule. Les meules pour lesquelles l'outil électrique n'a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur peut protéger l'opérateur des fragments de meule cassée, d'un contact accidentel avec la meule et d'étincelles susceptibles d'enflammer les vêtements. Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique ; l'application de forces latérales à ces meules peut les briser en éclats. Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez. Des flasques de meule appropriés supportent la meule, réduisant ainsi la capacité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule. Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevée d'un outil plus petit et elle peut éclater.
Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif
- Ne pas coincer la meule à tronçonner et ne pas appliquer une pression excessive. Ne pas tenter d'exécuter une coupe trop profonde. Une contrainte excessive sur la meule augmente la charge, la probabilité de torsion ou de blocage de la meule dans la coupe, ainsi que le risque de rebond ou de rupture de la meule. Ne vous placez pas dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de
fonctionnement, s'éloigne de votre corps. Le rebond éventuel peut propulser la meule en rotation et l'outil électrique directement sur vous.
Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l'outil électrique hors tension et tenir l'outil électrique immobile jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'enlever le disque à tronçonner de la coupe tandis que la meule est en mouvement, sinon le rebond peut se produire. Rechercher et prendre des mesures correctives afin d'empêcher que la meule ne se grippe. Ne pas redémarrer le découpage dans l'ouvrage. Laisser la meule atteindre sa pleine vitesse et la replacer avec précaution dans la coupe. La meule peut se coincer, se rapprocher ou provoquer un rebond si l'outil est redémarré lorsqu'elle se trouve dans l'ouvrage. Prévoir un support de panneaux ou de toute pièce à usiner surdimensionné pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule. Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds.
Mises en garde de sécurité spécifiques aux opérations de ponçage
Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations du fabricant lors du choix du papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.
Mises en garde de sécurité spécifiques aux opérations de brossage métallique
Gardez à l'esprit que des brins métalliques sont rejetés par la brosse même au cours d'une opération ordinaire. Ne soumettez pas à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettez aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.
Avertissements supplémentaires
Porter toujours des lunettes de protection.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique. Déverrouiller l'interrupteur Marche/Arrêt et le mettre dans la position d'arrêt si l'alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ceci permet d'éviter un redémarrage incontrôlé. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
Description et performances du produit
Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.
Utilisation conforme
L'outil électroportatif est conçu pour le tronçonnage, le meulage et le brossage de métaux et de pierres sans utilisation d'eau.
Pour le tronçonnage avec des abrasifs agglomérés, utilisez un capot de protection spécifique pour le tronçonnage.
Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante des poussières.
Équipé d'outils de ponçage autorisés, l'outil électroportatif peut être utilisé pour les travaux de ponçage.
Éléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.
1 Levier de déverrouillage du capot de protection 2 Dispositif de blocage de broche 3 Interrupteur Marche/Arrêt 4 Molette de présélection de la vitesse 5 Poignée supplémentair 6 Broche d'entraînement 7 Capot de protection pour le meulage 8 Bride porte-outil 9 Meule 10 Ecrou de serrage 11 Capot de protection pour le tronçonnage 12 Disque à tronçonner 13 Protège-mains 14 Plateau de ponçage en caoutchouc
15 Feuille abrasive 16 Écrou cylindrique 17 Brosse boisseau 18 Carter d'aspiration pour le tronçonnage avec glissière de guidage 19 Disque à tronçonner diamanté* 20 Poigné
*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d'accessoires.
Niveau sonore et vibrations
Valeurs de mesure du niveau sonore déclarées conformément à la norme EN 60745.
Les valeurs mesurées (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 90 dB(A) ; niveau de puissance acoustique 101 dB(A). Incertitude K = 3 dB.
Porter une protection acoustique.
Valeurs totales des vibrations a_h (somme vectorielle des trois axes directionnels) et incertitude K conformes à la norme EN 60745 : Ponçage de surfaces (dégrossissage) : a_h = 12 m/s^2, K = 1.5 m/s^2. Ponçage avec feuille abrasive : a_h = 5 m/s^2, K = 1.5 m/s^2. Le niveau de vibration indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d'outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire. Le niveau de vibration correspond aux utilisations principales de l'outil électroportatif. Si l'outil électrique est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, le niveau de vibration peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail. Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas encore utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : l'entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, l'organisation judicieuse des opérations de travail.
\section*{Caractéristiques techniques}
| Meuleuse angulaire | PWS 8-125 CE | PWS 9-125 CE |
| N° d'article | 3 603 C99 B.. | 3 603 C99 A.. |
| Puisance nominale absorbée | W | 800 |
| Puisance utile débitée | W | 425 |
| Vitesse de rotation nominale | tr/min | 11000 |
| Plage de réglage de la vitesse de rotation | tr/min | 2 800 - 11 000 |
| Diamètre max. de la meule | mm | 125 |
| Filetage de broche | M 14 | |
| Longueur max. filetage de broche de meulage | mm | 22 |
| Constant-Electronic | ● | |
| Préréglage de la vitesse de rotation | ● | |
| Poids suivant EPTA-Procedure 01/2003 | kg | 2,0 |
| Classe de protection | ☐/II | ☐/II |
| Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifique à certains pays.Respectez imparfaitivement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier. | ||
Déclaration de conformité
Nous déclarons sous notre seule responsabilité que le produit décrit sous « Caractéristiques techniques » est conforme aux normes ou documents normatifs suivants :
EN 60745 conformément aux termes des réglementations en vigueur : 2011/65/UE, 2004/108/CE, 2006/42/CE.
Dossier technique (2006/42/CE) disponible auprès de : Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Montage des capots de protection
Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.
Note : Si la meule se cassait pendant l'utilisation ou si les dispositifs de fixation sur le capot de protection ou l'outil électroportatif étaient endommagés, l'outil électroportatif doit être immédiatement envoyé auprès d'un service après-vente. Pour les adresses, voir le chapitre « Service Après-Vente et Assistance des Clients ».

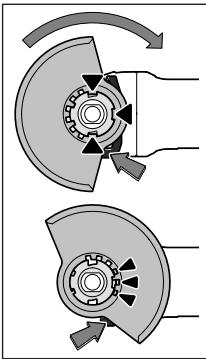

Capot de protection pour le meulage
Plac fixation de l'outil électroportatif jusqu'à ce que le dispositif de codage du capot de protection coïncide avec la fixation. A cet effet, appuyez sur le levier de déverrouillage 1 et maintenez ce dernier enfoncé.
Mont tête de broche en exerçant une pression jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'outil électroportatif jusqu'à ce qu'il s'encliquette de façon perceptible.
Adaptez la position du capot de protection 7 aux exigences des travaux à effectuer. Pour ce faire, poussez vers le haut 7 dans la position souhaitée.
Orientez de sorte que les 3 cames rouges du levier de déverrouillage 1 prennent dans les encoches correspondantes du capot de protection 7. Réglez de sorte à empêcher une projection d'étincelles en direction de l'utilisateur. Le capot de protection 7 ne doit pas pouvoir tourner sans que l'on appuie sur ! Si tel n'est pas le cas, ne continuez en aucun cas à utiliser l'outil électroportatif, mais remettez-le au service après-vente.
Note : Le dispositif de codage se trouvant sur assure que seul le capot de protection approprié à l'appareil puisse être monté.
Capot de protection pour le tronçonnage
Utilisez toujours le capot de protection spécifique au tronçonnage 11 pour les travaux de tronçonnage avec des abrasifs agglomérés. Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante des poussières.
Le capot de protection pour le tronçonnage 11 se monte de la même manière que le capot de protection pour le meulage 7.
Carter d'aspiration pour le tronçonnage avec des glissières de guidage
Le c çonnage avec glissière de guidage 18 se monte de la même manière que le capot de protection pour le meulage 7.
Poignée supplémentaire
N'utilisez l'outil électroportatif qu'avec .
En fonction du mode de travail, vissez la poignée supplémentaire 5 du côté droit ou gauche du carter d'engrenage.
Protège-main
Lors de travaux avec le plateau de ponçage en caoutchouc 14, la brosse boisseau, la brosse circulaire ou le plateau à lamelles, montez toujours le protège-main 13.
Montez le protège-main 13 avec la poignée supplémentaire 5.
Montage des outils de meulage
Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Les disques à meuler et à tronçonner chauffent énormément durant le travail ; ne les prenez en main avant qu'ils ne soient complètement refroidis.
Nettoyez la broche d'entraînement 6 ainsi que toutes les pièces à monter.
Afin de serrer et de desserrer les outils de meulage, appuyez sur 2 afin de bloquer la broche d'entrainment.
N'actionnez que lorsque la broche d'entraînement est à l'arrêt. Sinon, vous pourriez endommager l'outil électroportatif.
Disque à meuler/à tronçonner
Veillez aux dimensions des outils de meulage. L'alésage du disque doit correspondre au flasque de fixation. N'utilisez pas d'adaptateur ni de raccord de réduction. Lors de l'utilisation de disques à tronçonner diamantés, veillez à ce que la flèche indiquant le sens de rotation qui se trouve sur le disque diamanté à tronçonner coïncide avec le sens de rotation de l'outil électroportatif (voir la flèche indiquant le sens de rotation qui se trouve sur le carter d'engrenage). L'ordre du montage est indiqué sur la page des graphiques. Pour fixer le disque à meuler/à tronçonner, desserrez l'écrou de serrage 10 et serrez-le à l'aide de la clé à ergots. Après avoir monté le disque à meuler et avant de mettre l'appareil en fonctionnement, contrôlez si l'outil est
correctement monté et s'il peut tourner librement. Assurez-vous que le disque à meuler ne frôle pas le capot de protection ni d'autres éléments.
Plateau à lamelles
Lors de travaux avec le plateau à lamelles, montez toujours le protège-main 13.
Plateau de ponçage en caoutchouc
Lors de travaux avec le p 14, montez toujours le protège-main 13.
L'ordre du montage est indiqué sur la page des graphiques. Montez l'écrou cylindrique 16 et serrez-le à l'aide de la clé à ergots.
Brosse boisseau / brosse circulaire
Lors de travaux avec la brosse boisseau ou la brosse circulaire, montez toujours le protège-main 13.
L'ordre du montage est indiqué sur la page des graphiques. Vissez sur la broche d'entraînement de façon à ce qu'elle repose fermement sur le flasque se trouvant au bout du filet de la broche. Serrez à l'aide d'une clé à fourche.
Outils de meulage autorisés
Tous les outils de meulage figurant dans ces instructions d'utilisation peuvent être utilisés.
La vitesse de rotation admissible [min⁻¹] ou la vitesse circonférentielle [m/s] des outils de meulage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous.
En conséquence, respectez la vitesse de rotation ou la vitesse circonférentielle admissible figurant sur l'étiquette de l'outil de meulage.
Aspiration de poussières et de copeaux
- Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact avec ou aspirer ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité.
Francais|29
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
- Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériau.
- Veillez à bien aérer la zone de travail.
- Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.
Évitez toute accumulation de poussières à l'emplacement de travail. Les poussières peuvent facilement s'enflammer.
Mise en service
Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique d . Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.
Lorsque l'outil électroportatif est utilisé avec des groupes électrogènes qui ne disposent pas de réserves de puissance suffisantes ou d'un réglage de tension approprié avec amplification du courant de démarrage, des pertes de puissance ou un comportement non typique lors de la mise en service peuvent en être la conséquence.
Vérifiez si le groupe électrogène utilisé est approprié, surtout en ce qui concerne la tension et la fréquence délivrées par le groupe.
Mise en marche/arrêt
Pour la mise en service de l'appareil électroportatif, poussez vers l'avant.
Pour bloquer , appuyez sur celui-ci jusqu'à ce qu'il s'enclenche.
Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 3 ou, s'il est bloqué, appuyez brièvement sur la partie arrière de puis relâchez ce dernier.
Contrôlez les outils de meulage avant de les utiliser. L'outil de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l'outil pendant au moins 1 minute. N'utilisez pas d'outils de meulage endommagés, non équilibrés ou produisant des vibrations. Les outils de meulage endommagés peuvent se fendre lors du travail et entraîner de graves blessures.
Supprimer
Le constant-électronic permet de maintenir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.
Préréglage de la vitesse de rotation
La molette de présélection 4 permet de sélectionner la vitesse de rotation nécessaire (même durant l'utilisation de l'appareil).
Les indications se trouvant dans le tableau ci-après sont des valeurs recommandées.
| Matériau | Utilisation | Outil de travail | Position molette de réglage |
| Métal | Décapage | Feuille abrasive | 2 - 3 |
| Bois, métal | Brossage, dérouillage | Meule boisveau, feuille abrasive | 3 |
| Métal, pierre | Meulage | Meule | 4 - 6 |
| Métal | Dégrossissage | Meule | 6 |
| Pierre | Tronçonnage | Disque à tronçonnen et glissière de guidage (Le tronçconnage de la pierre n'estpermis qu'avac glissière de guidage) | 6 |
Instructions d'utilisation
Attention lors de la réalisation de saignées dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». Serrez correctement la pièce à travailler lorsque celle-ci ne repose pas de manière sûre malgré son propre poids. Ne sollicitez pas l'outil électroportatif au point qu'il s'arrête.
Laissez tourner l'outil électroportatif à vide pendant quelques minutes après une forte sollicitation pour refroidir l'outil de travail. Les disques à meuler et à tronçonner chauffent énormément durant le travail ; ne les prenez en main avant qu'ils ne soient complètement refroidis. N'utilisez jamais l'outil électroportatif avec un support de tronçonnage.
Dégrossissage
N'utilisez jamais de disques à tronçonner pour les travaux de dégrossissage !
Avec un angle d'inclinaison de 30°, on obtient les meilleurs résultats lors des travaux de dégrossissage. Guidez l'outil électroportatif de façon régulière en exerçant une pression modérée. Ceci évite un échauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n'y a pas de stries.
Plateau à lamelles
Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profilés.
Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles.
Tronçonnage du métal
Utilisez toujours le capot de protection spécifique au tronçonnage 11 pour les travaux de tronçonnage avec des abrasifs agglomérés.
Lors d , travaillez en appliquant une vitesse d'avance modérée adaptée au matériau. N'exercez pas de pression sur le disque à tronçonner, ne l'inclinez pas et n'oscillez pas avec.
Ne freinez pas les disques à tronçonner qui ralentissent en exerçant une pression latérale.
L'outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée.
Lors du tronçonnage de profils et de tubes carrés, il convient de positionner l'appareil sur la plus petite section.
Tronçonnage de la pierre
Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante des poussières.
Portez un masque anti-poussières. N'utilisez l'outil électroportatif que pour des travaux de tronçonnage ou de ponçage à sec.
Il est recommandé d'utiliser un disque à tronçonner diamanté pour le tronçonnage de la pierre.
Lorsqu'un carter d'aspiration pour le tronçonnage avec glissière de guidage est utilisé, l'aspirateur doit être agréé pour aspirer de la poussière de pierre. La société Bosch vous propose des aspirateurs appropriés.
Mettez l'outil électroportatif en marche et positionnez-le avec la partie avant de la glissière de guidage sur la pièce à travailler. Travaillez en appliquant une vitesse d'avance modérée adaptée au matériau.
Lors du tronçonnage de matériaux particulièrement durs, par exemple le béton avec une teneur élevée en agrégats, le disque à tronçonner diamanté risque de s'échauffer et de subir ainsi des dommages. Des gerbes d'étincelles autour du disque à tronçonner diamanté en sont le signe.
Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser se refroidir. Un ralentissement perceptible du rythme de travail et des gerbes d'étincelles circonférentielles constituent des indices signalant un émoussage du disque à tronçonner diamanté. Vous pouvez le réaffûter en coupant dans un matériau abrasif (p. ex. brique silico-calcaire).
Indications concernant les normes de construction
Les saignées dans les murs porteurs sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement ces directives. Avant de commencer le travail, consultez l'ingénieur responsable des travaux, l'architecte ou la Direction responsable des travaux.
Nettoyage et entretien
Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Veillez à ce que l'outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr. Dans la mesure du possible, utilisez toujours un dispositif d'aspiration quand les conditions de travail sont extrêmes. Soufflez souvent de l'air comprimé au travers des fentes de ventilation et placez un dispositif à courant différentiel résiduel (RCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques à effet conducteur se déposent à l'intérieur de l'outil. La double isolation de l'outil électrique peut ainsi en être endommagée.
Stockez et traitez les accessoires avec précaution.
Dans le cas où un remplacement de la fiche de raccordement s'avère nécessaire, celui-ci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d'éviter tout danger.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci présentait un défaut, la réparation ne doit être confiée qu'à une station de Service Après-Vente agréée pour outillage Bosch.
Espanol|31
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.
Service après-vente et assistance des clients
Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et de leurs accessoires.
Vous êtes un utilisateur, contactez
Le Service Clientèle Bosch Outillage Electroportatif
Tél. : 0811 360 122
(Coût d'une communication locale)
Fax : +33 (0) 1 49 45 47 67
E-Mail : contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cedex
Tel.: +33 (0) 1 43 11 90 06
Fax : +33 (0) 1 43 11 90 33
E-Mail: sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tel.: +32 2588 0589
Fax : +32 2588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Suisse
Tel.: +41 (044) 847 15 12
Fax : +41 (044) 847 15 52
Élimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Ne jetez pas les outils électroportatifs avec les ordures ménagères !
Seulement pour les pays de l'Union européenne :
Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et à sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
i 1
503 1. a. y. 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 1
la! de la. gdlj aiaaill wlll 2. aaiinu uil, 1 15.25 peal jglj oje n de la jiaaall y jy 45. joljL Jgall gall gll aiae i
a 1 a 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
aie 1. jaii i aie gaiy gai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y kaiy ai y
