PWS 9-125 - Esmerilhadeira angular BOSCH - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular
Marca	BOSCH
Modelo	PWS 9-125
Potência nominal	900 W
Velocidade nominal de rotação	11 000 rpm
Faixa de ajuste da velocidade	2 800 - 11 000 rpm
Diâmetro máx. do disco	125 mm
Rosca do eixo	M 14
Peso (conforme EPTA)	2,0 kg
Classe de proteção	II (isolamento duplo)
Funções principais	Retificação, corte, lixamento, escovação metálica
Eletrônica constante (Constant-Electronic)	Sim
Pré-ajuste da velocidade	Sim, por roda
Dispositivo de travamento do eixo	Sim
Manutenção e limpeza	Limpar regularmente as aberturas de ventilação; soprar com ar comprimido; utilizar um DR para condições úmidas
Segurança	Cobertura de proteção orientável, proteção anti-reativação, punho adicional, interruptor de segurança
Peças sobressalentes e reparabilidade	Peças sobressalentes disponíveis via assistência técnica Bosch; reparo por profissional autorizado
Acessórios fornecidos	Punho adicional, chave de pinos, cobertura de proteção (retificação), disco de retificar (não incluído)
Informações gerais	Para metais e pedras; corte de pedra requer aspiração; usar a cobertura de corte específica

Perguntas frequentes - PWS 9-125 BOSCH

Como trocar o disco de retificação?

Antes de qualquer intervenção, desligue o plugue. Pressione o dispositivo de travamento do eixo (2) para travar o eixo. Solte a porca de fixação (10) usando a chave de pinos, substitua o disco e aperte a porca. Assegure-se de que o disco gire livremente sem contato com a cobertura.

Qual é a velocidade máxima de rotação?

A velocidade nominal de rotação é 11 000 rpm. Graças ao pré-ajuste de velocidade (roda 4), você pode escolher entre 2 800 e 11 000 rpm conforme a aplicação.

Posso usar esta esmerilhadeira para cortar metal?

Sim, mas você deve usar imperativamente a cobertura de proteção para corte (11) e um disco de corte adequado. Nunca use um disco de corte para desbaste.

Como ajustar a velocidade?

Gire a roda de pré-seleção da velocidade (4) para a posição desejada, mesmo durante o uso. Consulte a tabela no manual para as configurações recomendadas conforme o material e a operação.

O que fazer em caso de ruído anormal ou vibrações excessivas?

Pare imediatamente a ferramenta e desconecte-a. Verifique se o disco não está danificado, se está bem centralizado e se a porca está apertada. Se o problema persistir, leve o aparelho a um serviço de assistência técnica Bosch.

Quais equipamentos de proteção devo usar?

Use sempre óculos de proteção, luvas, máscara antipoeira (classe P2) e protetor auricular. Para trabalhos com projeção de faíscas, use protetor facial e avental resistente.

Como limpar a ferramenta após o uso?

Desconecte a ferramenta. Limpe as aberturas de ventilação com um pincel ou ar comprimido para evitar acúmulo de poeiras metálicas. Limpe a carcaça com um pano seco. Não usar água.

Posso usar um disco diamantado?

Sim, para corte de pedra. Certifique-se de que o sentido de rotação do disco corresponda ao da ferramenta (seta no carter). Use preferencialmente o carter de aspiração para corte e um aspirador adequado.

Onde encontrar peças de reposição?

Entre em contato com a Assistência Técnica Bosch pelo número 0811 360 122 (França) ou pelo [e-mail]. Indique o número do artigo (10 dígitos) na placa de identificação.

O que significa o indicador ou o comportamento da eletrônica constante?

A Constant-Electronic mantém a velocidade quase constante sob carga, garantindo um trabalho uniforme. Se a ferramenta desacelerar excessivamente, pode indicar sobrecarga. Reduza a pressão ou mude para uma velocidade maior.

MANUAL DE UTILIZADOR PWS 9-125 BOSCH

Plato lijador de goma

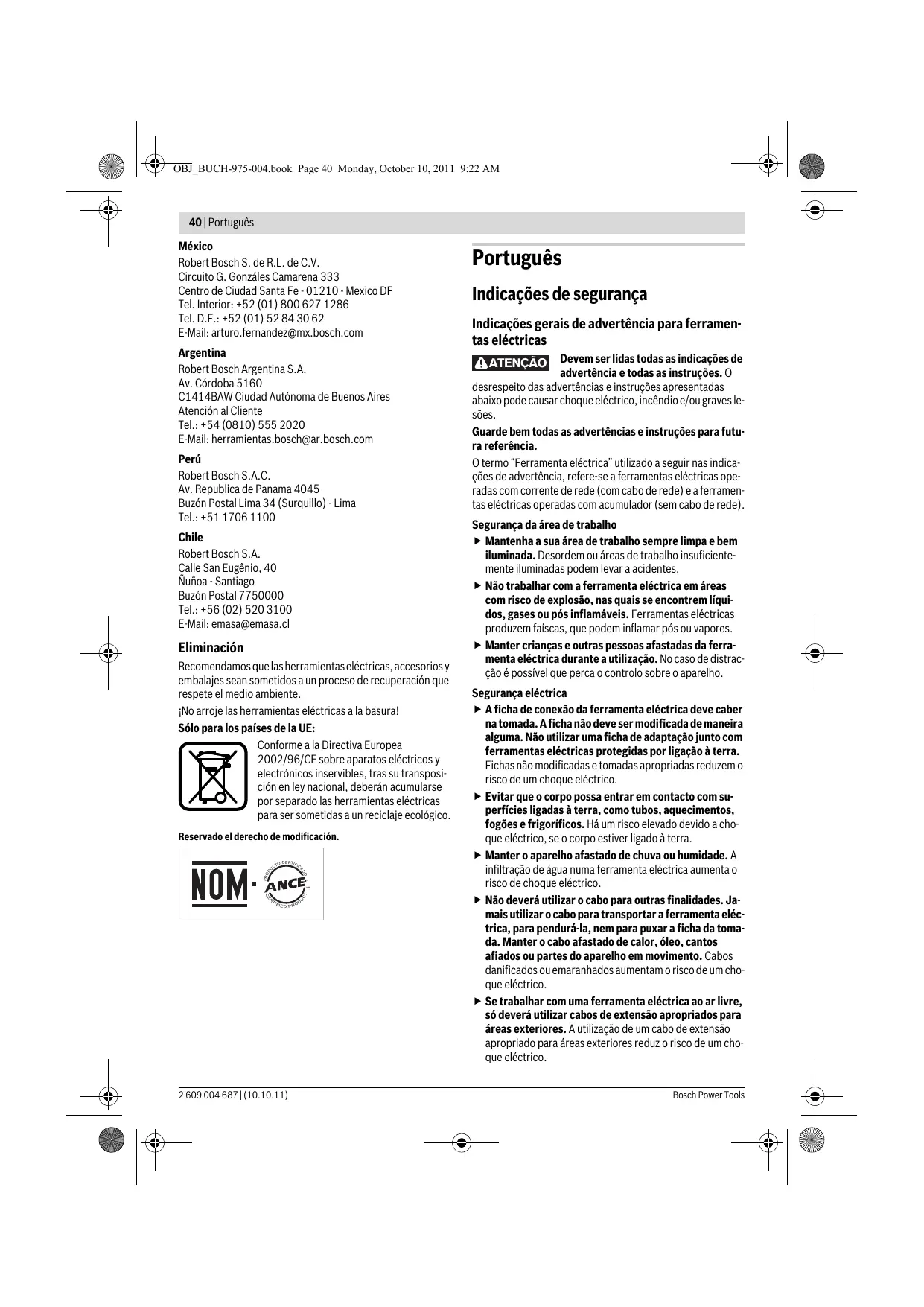

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções. O

desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

• Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
• Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evite que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. Não deverá utilizar o cabo para outras finalidades. Jamais utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.

Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

• Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar ferramentas elétricas pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra poeira, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao ligar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
• Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviço

• Só permita que o seu aparelho seja reparado por pessoas especializadas e qualificadas e com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para rebarbadoras

Advertência geral de segurança para lixar, lixar com lixa de papel, trabalho com escovas de arame e separar por retificação

Não utilize acessórios que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica não garante uma aplicação segura. O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que o permitido podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da

sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas.

• Discos abrasivos, flanges, pratos abrasivos ou outros acessórios devem caber exatamente no veio de retificação da sua ferramenta elétrica. Ferramentas de trabalho que não cabem exatamente no veio de retificação da ferramenta elétrica giram irregularmente, vibram fortemente e podem levar à perda de controlo.
• Não utilize ferramentas de trabalho danificadas. Antes de cada utilização, controle as ferramentas de trabalho e verifique se, por exemplo, os discos abrasivos apresentam fissuras e estilhaços, se os pratos abrasivos apresentam fissuras, se há desgaste ou forte atrito, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, verifique se sofreram danos ou troque por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, mantenha-se, e as pessoas que se encontrem nas proximidades, fora do plano de rotação da ferramenta de trabalho e permita que a ferramenta elétrica funcione durante um minuto com o maior número de rotações. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste. Utilize equipamento de proteção pessoal. De acordo com a aplicação, utilize uma proteção para todo o rosto, proteção para os olhos ou óculos de proteção. Se for necessário, utilize uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho pode ser atingida por equipamento de proteção pessoal. Estilhaços da peça a ser realizada ou ferramentas de trabalho quebradas podem voar e causar lesões para a área imediata de trabalho. Ao executar trabalhos durante os quais poderão ser atingidos cabos elétricos ou o próprio cabo de rede, segure a ferramenta elétrica pelas superfícies de punho isoladas. O contato com um cabo sob tensão pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Mantenha o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação.
• Jamais deposite a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada.

A ferramenta de trabalho em rotação pode entrar em contato com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica.

• Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
• Não utilize a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar esses materiais.
• Não utilize ferramentas de trabalho que necessitem de agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

Contra-golpe é uma repentina reação devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário à rotação da ferramenta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser realizada, o canto do disco abrasivo pode mergulhar na peça a ser realizada e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta em direção ao operador ou para longe, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos também podem partir-se. Um contra-golpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele deve ser evitado por apropriadas medidas de precaução como descrito a seguir. Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o maior controle possível sobre forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas. - Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe, a ferramenta de trabalho poderá passar por sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.

▸ Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela poeira a ser trabalhada. A ferramenta de trabalho em rotação tende a fazer em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contragolpe. - Não usar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e portanto não são seguros. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger a pessoa que está a operar a máquina contra estilhaços, contacto acidental com o rebolo, e contra faíscas que possam incendiar as roupas. - Os corpos abrasivos devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. - Sempre utilizar flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não usar discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para as rotações mais altas de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para separar por retificação

• Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efetuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. Evitar a área que se encontra à frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, à frente, afastando-se do corpo, é possível que no caso de um contra-golpe a ferramenta elétrica, muito com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho.

Se o disco de corte emperrar ou se o trabalho for interrompido, desligue a ferramenta elétrica e mantenha-a parada até o disco parar completamente. Jamais tente puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ser provocado um contra-golpe. Verifique e elimine a causa do emperramento. Não ligue novamente a ferramenta elétrica quando ela estiver na peça a ser trabalhada. Permita que o disco de corte alcance a sua rotação completa antes de continuar cuidadosamente o corte. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. Apoie placas ou peças grandes para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como mesmo nos cantos. Tenha cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies onde não é possível reconhecer o que há por trás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

Advertências especiais de segurança específicas para lixar com lixa de papel

• Não utilizar lixas de papel demasiado grandes, mas sempre seguir as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe.

Advertências especiais de segurança específicas para trabalho com escovas de arame

• Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, evite que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou tacho pode aumentar devido à força de pressão e às forças centrífugas.

Advertências de segurança adicionais

Usar óculos de proteção.

Utilizar detectores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.

• Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque descontrolado do aparelho. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e escavar materiais metálicos e de pedras, sem a utilização de água.

Para cortar com rebolos ligados deve ser utilizada uma capa de proteção para cortes.

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta elétrica para alisamento com lixas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Alavanca para desbloquear a capa de proteção 2 Tecla de bloqueio do veio 3 Interruptor de ligar-desligar 4 Roda de ajuste para pré-seleção do número de rotação 5 Punho adicional (superfície isolada) 6 Veio de retificação 7 Capa de proteção para lixar 8 Flange de admissão 9 Disco abrasivo 10 Porca de aperto 11 Capa de proteção para corte 12 Disco de corte 13 Proteção para aspirador*

14 Prato abrasivo de borracha 15 Folha de lixar 16 Porca redonda 17 Escova tipo taça 18 Capa de aspiração para corte com carril de guia* 19 Disco de corte diamantado* 20 Punho (superfície isolada)

• Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 90 dB(A); Nível de potência acústica 101 dB(A). Incerteza K = 3 dB.

Usar proteção auricular!

Totais valores de vibrações a_h (soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60745:

Lixamento de superfícies (desbastar): a_h = 12 m/s² , K = 1.5 m/s²

lixar com folha de lixa: a_h = 5m / s² K = 1,5m / s²

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Eles têm apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimativa exata da carga de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o período completo do trabalho.

Além disso, devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Dados Técnicos

Rebarbadora		PWS 8-125 CE	PWS 9-125 CE
N° do produits		3 603 C99 B..	3 603 C99 A..
Potência nominal consumida	W	800	900
Potênciautil	W	425	450
Número de roações nominal	min-1	11 000	11 000
Ajuste do número de roações	min-1	2800 - 11 000	2800 - 11 000
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos paises.
Observar o número de produits na placá de CHARACTERisticas da sua ferramenta électrique. A designação comercial das ferramentas electrolycas individuais pode variar.

Rebarbadora		PWS 8-125 CE	PWS 9-125 CE
máx. diametro do disco abrasivo	mm	125	125
Rosca do veio de rectificacao		M 14	M 14
máx. comprimento da rosca do veio de rectificacao	mm	22	22
Constant-electronic		●	●
Pré-selectação do número de rotação		●	●
Peso conforme EPTA-Procedure 01/2003	kg	2,0	2,0
Classe de proteção		☐/II	☐/II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados Técnicos" cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das diretivas 2011/65/UE, 2004/108/CE, 2006/42/CE.

Montar os dispositivos de proteção

Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, é necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda; os endereços encontram-se na sequência "Serviço pós-venda e assistência ao cliente".

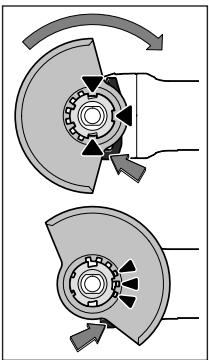

Capa de proteção para lixar

Colocar a capa de proteção 7 sobre a fixação da ferramenta elétrica, até os ressaltos de codificação da capa de cobertura coincidirem com a fixação. Premir e segurar ao mesmo tempo a alavanca de desbloqueio 1.

Premir a capa de proteção 7 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate perceptivelmente.

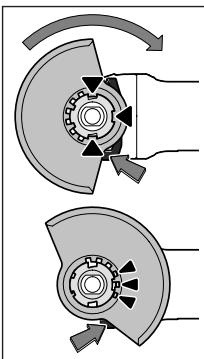

Adaptar a posição da capa de proteção 7 às exigências do processo

so de trabalho. Para tal, deverá premir a alavanca de destravamento 1 para cima e girar a capa de proteção 7 para a posição desejada.

• Sempre ajustar a capa de proteção 7, de modo que todos os 3 ressaltos vermelhos da alavanca de destravamento 1 engatem nos respectivos entalhes da capa de proteção 7. Ajustar a capa de proteção 7 de modo a fazer com que as faúlhas na direção do operador.
• Só deverá poder girar a capa de proteção 7, acontecendo também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.

Nota: Os ressaltos de codificação na capa de proteção 7 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para corte

Ao cortar com rebolos ligados deve ser sempre realizada uma capa de proteção para cortar 11. Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.

A capa de proteção para corte 11 é montada como a capa de proteção para lixar 7.

46 | Português

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia 18 é montada como a capa de proteção para lixar 7.

Punho adicional

Utilize a sua ferramenta elétrica com o punho adicional 5.

Aparafuse o punho adicional 5 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Proteção para as mãos

Ao trabalhar com o prato abrasivo de borracha 14 ou com a escova tipo taça/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 13.

Fixe a proteção para as mãos 13 com o punho adicional 5.

Montar ferramentas abrasivas

▷ Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. - Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.

Limpar o veio de retificação 6 e todas as peças a serem montadas.

Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação. Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilize adaptadores nem redutores.

Ao utilizar discos de corte diamantados, deve assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja a seta do sentido de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na página de esquemas.

Para fixar o disco abrasivo/de corte, atarraxar a porca de aperto 10 e apertá-la com a chave de dois furos.

• Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contato com outras peças.

Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de leque, deve sempre usar a proteção para as mãos 13.

Para trabalhar com o prato abrasivo de borracha 14, deve sempre montar a proteção para as mãos 13.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 16 e apertá-la com a chave de dois furos.

Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana, deve sempre usar a proteção para as mãos 13.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicação na etiqueta da ferramenta abrasiva.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b	125	6	22,2	11000	80
D	125	-	-	11000	80

Aspiração de pó/de aparas

• Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha asbesto só deve ser processado por pessoal especializado.

• Se possível, utilize um dispositivo de aspiração apropriado para o material.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2.

Observe as directivas para os materiais a serem trabalhados, vigentes no seu País.

Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

Colocação em funcionamento

▷ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuem suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer reduções de potência ou comportamentos anormais ao ligar o aparelho.

Observe a adequação do gerador de corrente aplicado, especialmente quando a tensão e a frequência da rede elétrica.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 3 para a frente.

Para fixar o interruptor de ligar-desligar 3, deverá premir o lado da frente do interruptor de ligar-desligar 3, até este engatar.

Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 3, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 3 no lado de trás e soltá-lo novamente.

▹ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Constant-electronic

A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme.

Pré-seleção do número de rotação

Com a roda de pré-seleção do número de rotações 4 é possível pré-selecionar o número de rotações necessário durante o funcionamento.

As indentações que aparecerem na janela seguinte são valores recomendados.

Material	Aplicação	Ferramenta de trabalho	Posão da roda de ajuste
Metal	Remover tintas	Folha de lixar	2 - 3
Madeira, metal	Escovar,.desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4 - 6
Metal	Desbastar	Disco abrasivo	6
Pedra	Cortar	Disco de corte e carril de guía(cortar pedras são é permitido com o carril de guía)	6

Indicações de trabalho

Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática". Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. - Não sobrecarregue demasiadamente a ferramenta elétrica, de modo que chegue a parar. - Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns instantes em vazio, para que a ferramenta de trabalho possa arrefecer. - Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam. - Não utilize a ferramenta elétrica com um suporte para rebarbadoras.

Desbastar

• Jamais utilizar os discos de corte para desbastar.

Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Mover a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiado quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.

Cortar metal

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar.

Trabalhar com os discos abrasivos com avanço moderado, adequado para o material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperrar ou oscilar.

Não travar discos de corte que estejam a girar por inércia, exercendo pressão lateral.

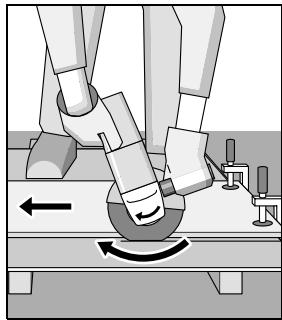

A ferramenta elétrica deve sempre ser conduzida no sentido contrário à rotação. Caso contrário, há perigo de que seja impelida descontroladamente do corte.

Para cortar perfis e tubos quadrados, proceder conforme indicado.

Cortar pedras

Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente. Usar uma máscara de proteção contra pó. A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Ao utilizar a capa de aspiração para cortar com carril de guia 18, é necessário que o aspirador seja homologado para aspirar pó fino. A Bosch oferece aspiradores apropriados.

Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.

Para cortar materiais especialmente duros, como p.ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido. Neste caso, deve-se interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer. Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p.ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.

É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho deverá consultar o técnico de estabilidade, o arquiteto ou o supervisor da obra responsáveis.

Manutenção e Serviço

Manutenção e limpeza

▸ Antes de todos os trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. ▸ Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. ▸ Em condições de trabalho extremas deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria. Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com cuidado.

Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

no|49

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sobrescreva de alterações.

Italiano

Norme di sicurezza

ByaTeTo φ µc ano TnV npia npv ano onoiabjntoe pyaio nAektpko epyaio.

YnodcEi: Se nepintwn nou kata tn diapkeia tnc epyaiaac onaoei o diaokoc laivanc n uanootov baaonoi diaraleic unofoic otov npoupukaktipra/oto nektpko epyaleio, toe To nlektpko epyaleio npenei va npookoaiotei/anootaei auoeow oTo Service. Tia tic oxetiek cieuthetavoiec β Aene To kepaalio «Service ka oubouoc neatov".

Ipoqulaakrtipac yia leiavon

Oeote tov npopuakntpa 7 enavw atny unofox nto nkektipko epyaleio, mexi ta kwoikoionjeva ekveTpa Tou npopuakntpa va tiapiaouv aokipucn atny unofox. Ipapalna va natnoete kai va kpatnoete natnnevo to nktpo anouavdaowcn1.

Pntote Tov npoouaktnpa 7 enawo roaaiu oou aexo va kioei enawo roeipaiuio tou npoauktnpa otn phavtc kai yupiote Tov epi v akooete otv maedalwoe.

IpoaaopmoTe Tn theou npoopulakntp7 0tic anattnoeic tnc uno kteleean epyaiaic. I' auto natnoe to oxlo anoavdaawc1 npoc ta enavw kal yupiote tv npoopulakntp7 ot n thean noe uen etie.

Na puθμiετe tov npoφuλakntηp7 7 navtoe kata teteio rpòno, oτe ka ta 3 kokkiva εκκενtpa tou μoxləu anopauδaλωοις 1 va aσρaλιουv σιc avriοιχες eykonéç tou npoφuλakntηp7. ▶ Puθμiατe tov npoμλakπippa 7 kata tetoio tpòno, woté va kaλüntεi to oivθηρισο nou katεuθüvetai npoc to xεlpσtɪ. O npoulaakntnpac 7 npenei va unopei va yupiatei movo meta ano natna tou loxloanopauvaowc 1! Daopoptukto naektpko epyaleio dev emtpenetai va xnpoumonontheta neov kai npenei va anootaie/va npookoatei ro Service.

Ynodex: Ta ekveTpa Kwdiokoinoianoc OTOV npoulaakthpa 7 eIITpENouv Tn ouvapoloyon oTo NkpiO epyaieio mOvo npoulaokntpvNou taipiaou v auro.

Ppouakrtipac yia koni

Tt a tyn koni me otepea eoa leiaovnc va xpoanooite navtoe tov npoulaakripa konic 11. IaTynKoimnepwamvnpentvafoovtioeYua ma enapknavappoqnonokovnc.

102|Elambdauka

O προφυλακτήρας για κοπή 11 ουσιών λέγεται και ο προφυλακτήρας για λείανση.

Καλύμματα αναφοράς για κοπή με οδηγό οπής

Το κάλυμμα αναφοράς για κοπή με οδηγό οπής 18 ουσιών λογίζεται στις προφυλακτήρες για λείανση.

Προσθήκη λάβης

Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συναρμολογημένη προσθήκη λάβης 5.

Συναρμολογήστε τη λάβη 5, αναλόγως κάθε φορά προ εργασίας, στη δεξιά ή την αριστερή πλευρά της κεφαλής του συμπλέκτη.

Προφυλακτήρες χεριού

Για όλες τις εργασίες με τη λειαντική δίσκος αερίου 14 ή με την περιστρεφόμενη βούρτσα/δίσκος βούρτσας/δίσκος αερίου πρέπει να χρησιμοποιείτε πάντοτε τον προφυλακτήρα χεριού 13.

Συναρμολογήστε τον προφυλακτήρα χεριού 13 με την προσθήκη 5.

Συναρμολόγηση των λειαντικών εργαλείων

Βγάλτε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. Οι δίσκοι λείανσης και κοπής θερμαίνονται υπερβολικά κατά την εργασία, γι' αυτό μην τους εγγίζετε πριν κρυώσουν.
