Producttype	Lucht-water warmtepomp
Merk	Panasonic
Model	WHUD07HE5
Hoofdfuncties	Verwarming, Koeling, Warm tapwaterproductie (SWW)
Bedrijfsmodi	Automatisch, Handmatig, Wekelijkse programmering
Snelmenu	Ja, toegang via afstandsbediening
Nood-SWW forcering	Ja, activeert het noodverwarmingsweerstand van de SWW-bol
Turbo verwarming	Ja, bereikt de gewenste temperatuur sneller
Stille modus	Ja, vermindert het bedrijfsgeluid
Noodverwarming forcering	Ja, dwingt het inschakelen van de elektrische noodweerstand
Gedwongen ontdooiing	Ja, om bevroren leidingen te ontdooien
Reset foutcodes	Ja, herstelt eerdere instellingen bij fout
Vergrendeling afstandsbediening	Ja, met 4-cijferige PIN-code (standaard 0000)
Tijdklokprogrammeur	Tot 6 programma's per dag, instelbaar per dag van de week
Beheer van 2 zones	Ja, mogelijkheid om temperatuur voor twee zones in te stellen (afhankelijk van configuratie)
Weergave	LCD-scherm met bedieningspictogrammen
Type afstandsbediening	Bedraad, geïntegreerd in de binnenunit
Onderhoud en reiniging	Volg de instructies in de gebruikershandleiding voor het reinigen van filters en componenten
Veiligheid	Gedetailleerde instructies in de volledige handleiding (stopzetten voor interventie, etc.)
Algemene informatie	Handleiding gratis te downloaden op notice-facile.com

Veelgestelde vragen - WHUD07HE5 PANASONIC

Hoe krijg ik toegang tot het snelmenu van de Panasonic WHUD07HE5 warmtepomp?

Om het snelmenu te openen, druk op de speciale knop op de afstandsbediening. Gebruik vervolgens de toetsen ▲, ▼, ▲ ▷ om de gewenste optie te selecteren en druk op ↓ om de functie in of uit te schakelen. Druk op de terugknop om terug te keren naar het hoofdscherm.

Hoe forceer ik de noodproductie van warm tapwater?

Selecteer in het snelmenu het pictogram 'Nood-SWW forceren'. Druk op ↓ om in of uit te schakelen. Bij inschakeling wordt de noodweerstand van de SWW-bol geactiveerd. Let op: deze functie wordt uitgeschakeld als 'Verwarming forceren' actief is.

Hoe activeer ik de stille modus?

Selecteer in het snelmenu het pictogram 'Stille modus' (weergegeven door een doorgestreept luidsprekersymbool). Druk op ↓ om te activeren. De modus start ongeveer 1 minuut na activering. Het vermindert het bedrijfsgeluid van de warmtepomp.

Hoe programmeer ik een wekelijkse tijdsblok?

Selecteer in het snelmenu 'Wek. prog.' en vervolgens 'Ja'. Kies 'Klokprogrammering' om de blokken te wijzigen. Selecteer de gewenste dag met ▲ ▼, kies vervolgens een programma van 1 tot 6. Stel de starttijd, temperatuur en modus (Aan/Uit) in. Herhaal dit voor elke dag of kopieer een instelling met 'Klok kopiëren'.

Hoe vergrendel ik de afstandsbediening om onbedoeld gebruik te voorkomen?

Selecteer in het snelmenu 'Vergr. afst.' Druk op ↓ en bevestig met 'Ja'. Het scherm wordt vergrendeld. Om te ontgrendelen, druk op een willekeurige toets en voer de 4-cijferige PIN-code in (standaard 0000).

Hoe forceer ik de ontdooiing van bevroren leidingen?

Selecteer in het snelmenu 'Ontdooiing forceren'. Druk op ↓ om te bevestigen. Het scherm toont 'Verzoek geaccepteerd'. De ontdooiing start automatisch.

Hoe reset ik de foutcodes?

Selecteer in het snelmenu 'Reset foutcodes'. Druk op ↓ om te bevestigen. Zorg ervoor dat alle units zijn uitgeschakeld. Het scherm toont 'Verzoek geaccepteerd' en het systeem herstelt de eerdere instellingen.

Wat moet ik doen als ik de vergrendelingscode van de afstandsbediening ben vergeten?

Houd op het uitschakelscherm de toetsen ▲, ▼ en ↓ gedurende 5 seconden ingedrukt. Selecteer 'Reset'. De code wordt gereset naar 0000 en het scherm wordt ontgrendeld.

Hoe activeer ik de Turbo verwarming?

Selecteer in het snelmenu het pictogram 'Turbo verwarming'. Druk op ↓ om te activeren. De Turbo-modus start ongeveer 1 minuut later en bereikt sneller de gewenste temperatuur. Het wordt uitgeschakeld bij stopzetting van de werking.

Hoe forceer ik de elektrische noodverwarming?

Selecteer in het snelmenu 'Noodverwarming forceren'. Druk op ↓ om te activeren. De modus start ongeveer 1 minuut later. Let op: het wordt automatisch uitgeschakeld wanneer het systeem terugkeert naar normale werking.

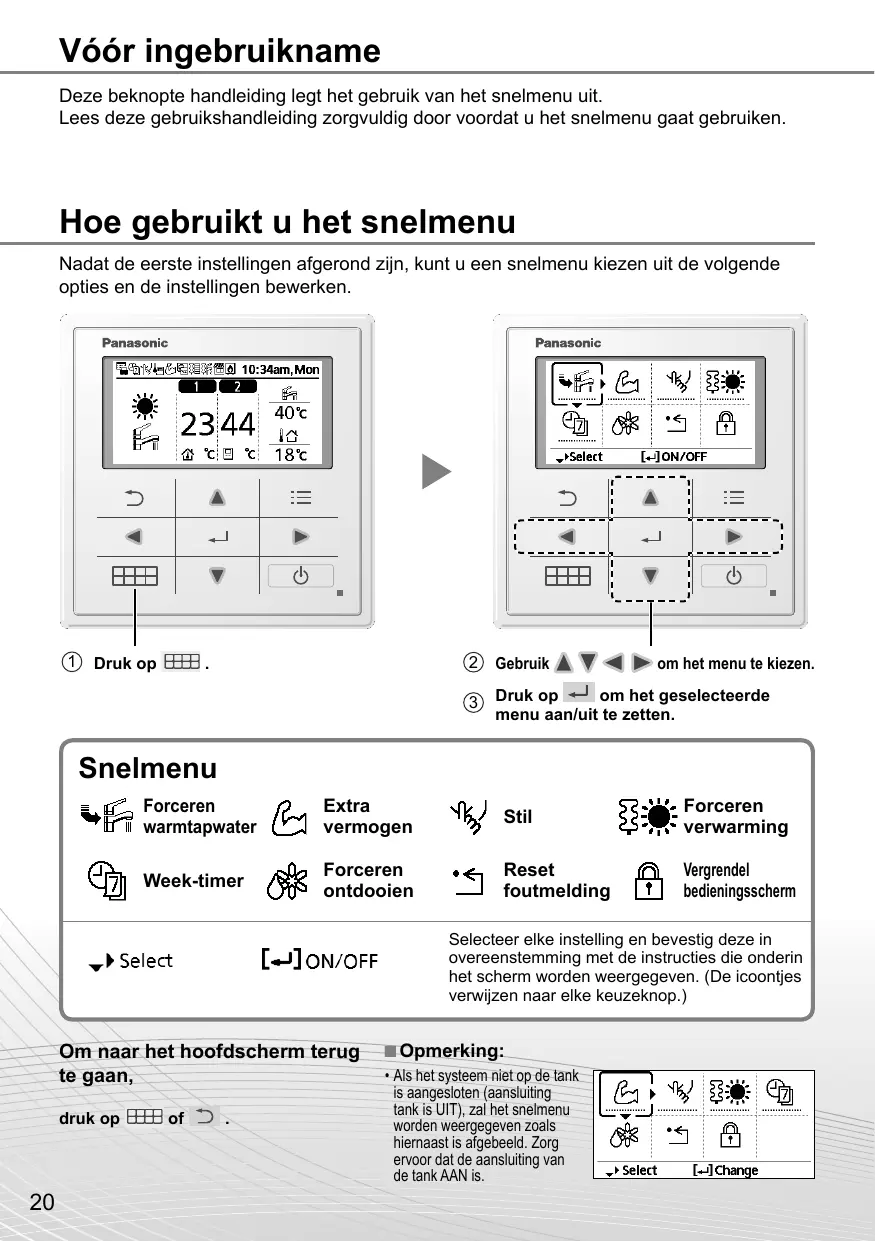

GEBRUIKSAANWIJZING WHUD07HE5 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

Deze beknopte handleiding legt het gebruik van het snelmenu uiit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellen gen bewerken.

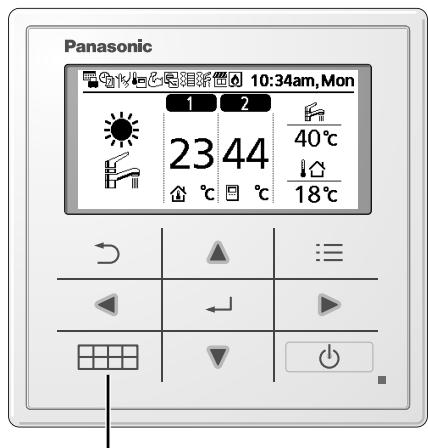

① Druk op

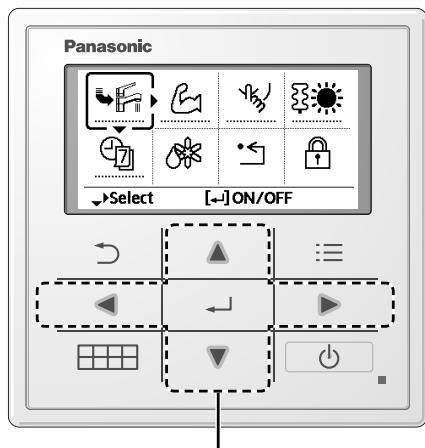

② Gebruik △▼ ▷ om het menu te kiezen.

③ Druk op ↓ om het geseleeteerde menu aan/uit tezetten.

Om maar het hoofdschem terug te gaan,

druk op of

Opmerking:

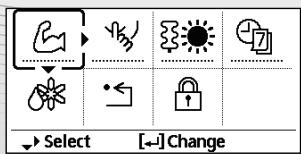

• Als het systemeertiet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

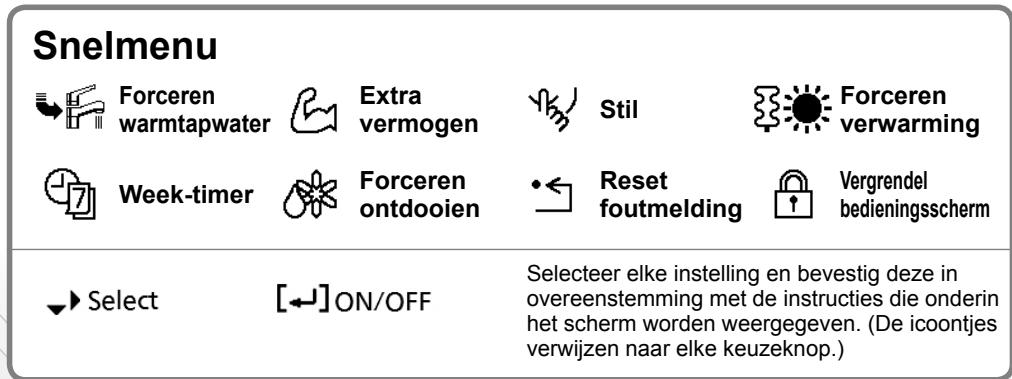

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met ".................." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkst ongeveer 30 minuten.

• De stand extra vermogen werkst ongeveer 60 minuten.

• De stand extra vermogen werkst ongeveer 90 minutes.

Opmerking:

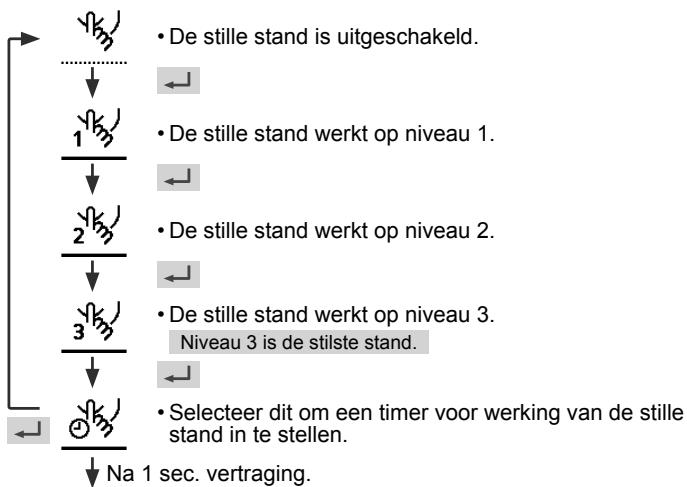

Selecteer dit icoontje voor een stille werking.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

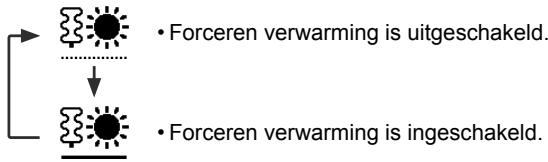

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" worden dan op het scherm weergegeven.

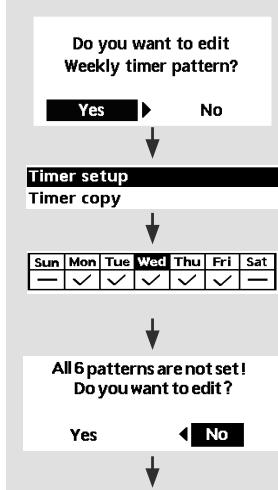

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selekteert, zal het scherm terugkeren maar het hoofdschem.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.

• Timer copy: Selecteer om een timerinstelling te kopiernen.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knappen.

Als nicht alle 6 schema's ingesteld zichn, worden dit scherm weergegeven.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdoolien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarkee het hele systemeruggezet worden naar de vorige instellenen.

Vergrendel bedieningsschemm

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, worden het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
