Produkttyp	Luft-Wasser-Wärmepumpe
Marke	Panasonic
Modell	WHUD07HE5
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung (WWB)
Betriebsmodi	Automatisch, Manuell, Wochenprogrammierung
Schnellmenü	Ja, Zugriff über die Fernbedienung
Not-Warmwasser-Zwang	Ja, aktiviert den Notwiderstand des Warmwasserspeichers
Turbo-Heizung	Ja, erreicht schneller die Solltemperatur
Silent-Modus	Ja, reduziert Betriebsgeräusche
Notheizungs-Zwang	Ja, erzwingt das Einschalten des elektrischen Notwiderstands
Zwangsabtauung	Ja, zum Abtauen gefrorener Rohre
Fehlercode-Reset	Ja, stellt vorherige Einstellungen bei Fehler wieder her
Fernbedienungssperre	Ja, mittels 4-stelligem PIN-Code (Standard 0000)
Zeitprogrammierer	Bis zu 6 Programme pro Tag, einstellbar pro Wochentag
2-Zonen-Verwaltung	Ja, Möglichkeit zur Temperatureinstellung für zwei Zonen (je nach Konfiguration)
Anzeige	LCD-Bildschirm mit Betriebssymbolen
Fernbedienungstyp	Kabelgebunden, in das Innengerät integriert
Wartung und Reinigung	Beachten Sie die Anweisungen der Bedienungsanleitung zur Reinigung von Filtern und Komponenten
Sicherheit	Detaillierte Anweisungen in der vollständigen Anleitung (Stopp vor Eingriff usw.)
Allgemeine Informationen	Anleitung kostenlos zum Download auf notice-facile.com

Häufig gestellte Fragen - WHUD07HE5 PANASONIC

Wie greife ich auf das Schnellmenü der Panasonic WHUD07HE5 Wärmepumpe zu?

Um auf das Schnellmenü zuzugreifen, drücken Sie die dafür vorgesehene Taste auf der Fernbedienung. Verwenden Sie dann die Tasten ▲, ▼, ▲ ▷ um die gewünschte Option auszuwählen und drücken Sie ↓ um die Funktion zu aktivieren oder deaktivieren. Um zum Hauptbildschirm zurückzukehren, drücken Sie die Zurück-Taste.

Wie erzwinge ich die Not-Warmwasserbereitung?

Wählen Sie im Schnellmenü das Symbol 'Not-Warmwasser erzwingen'. Drücken Sie ↓ um zu aktivieren oder deaktivieren. Bei Aktivierung schaltet sich der Notwiderstand des Warmwasserspeichers ein. Beachten Sie, dass diese Funktion deaktiviert ist, wenn 'Heizung erzwingen' aktiv ist.

Wie aktiviere ich den Silent-Modus?

Wählen Sie im Schnellmenü das Symbol 'Silent-Modus' (dargestellt durch ein durchgestrichenes Lautsprechersymbol). Drücken Sie ↓ um zu aktivieren. Der Modus startet etwa 1 Minute nach Aktivierung. Er reduziert die Betriebsgeräusche der Wärmepumpe.

Wie programmiere ich einen wöchentlichen Zeitplan?

Wählen Sie im Schnellmenü 'Wochenprog.' und dann 'Ja'. Wählen Sie 'Uhreprogrammierung' um die Zeitpläne zu ändern. Wählen Sie den gewünschten Tag mit ▲ ▼, dann wählen Sie ein Programm von 1 bis 6. Stellen Sie Startzeit, Temperatur und Modus (Ein/Aus) ein. Wiederholen Sie für jeden Tag oder kopieren Sie eine Einstellung mit 'Uhrenkopie'.

Wie sperre ich die Fernbedienung, um Manipulationen zu vermeiden?

Wählen Sie im Schnellmenü 'FB-Sperre'. Drücken Sie ↓ und bestätigen Sie mit 'Ja'. Der Bildschirm wird gesperrt. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie den 4-stelligen PIN-Code (Standard 0000) ein.

Wie erzwinge ich das Abtauen gefrorener Rohre?

Wählen Sie im Schnellmenü 'Abtauen erzwingen'. Drücken Sie ↓ um zu bestätigen. Der Bildschirm zeigt 'Annahme bestätigt'. Das Abtauen startet automatisch.

Wie setze ich Fehlercodes zurück?

Wählen Sie im Schnellmenü 'Fehlercode-Reset'. Drücken Sie ↓ um zu bestätigen. Stellen Sie sicher, dass alle Einheiten ausgeschaltet sind. Der Bildschirm zeigt 'Annahme bestätigt' und das System stellt die vorherigen Einstellungen wieder her.

Was tun, wenn ich den Sperrcode der Fernbedienung vergessen habe?

Halten Sie auf dem Betriebsstopp-Bildschirm die Tasten ▲, ▼ und ↓ 5 Sekunden lang gedrückt. Wählen Sie 'Reset'. Der Code wird auf 0000 zurückgesetzt und der Bildschirm wird entsperrt.

Wie aktiviere ich die Turbo-Heizung?

Wählen Sie im Schnellmenü das Symbol 'Turbo-Heizung'. Drücken Sie ↓ um zu aktivieren. Der Turbo-Modus startet etwa 1 Minute später und ermöglicht ein schnelleres Erreichen der Solltemperatur. Er wird bei Betriebsstopp deaktiviert.

Wie erzwinge ich die elektrische Notheizung?

Wählen Sie im Schnellmenü 'Notheizung erzwingen'. Drücken Sie ↓ um zu aktivieren. Der Modus startet etwa 1 Minute später. Beachten Sie, dass er sich automatisch deaktiviert, wenn das System in den normalen Betriebsmodus zurückkehrt.

BEDIENUNGSANLEITUNG WHUD07HE5 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

56-61

Türkisch

Schnellmenü-Anleitung

• Zusatzleistung ist nicht verfügbar, wenn der Betrieb ausgeschaltet ist.

Stumm

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

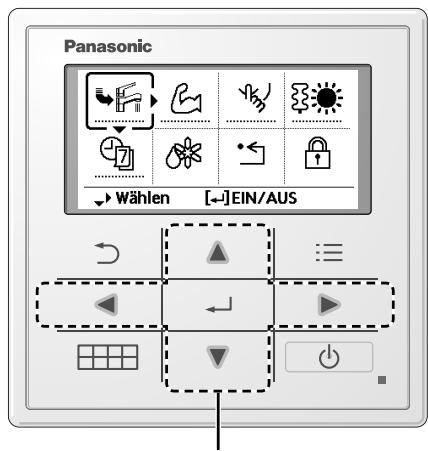

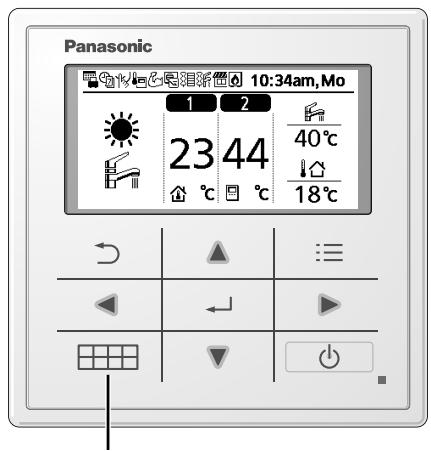

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wählen Sie mit Hilfe von △▼ △▶ das Menü aus. Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wählen

[-] EIN/AUS

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drucken Sie bzw.

■ Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol, ^ 一 AUS

-Betriebssymbol " = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

"Manuelle Warmwasserbereitung" ist ausgeschaltet. "Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist. - Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

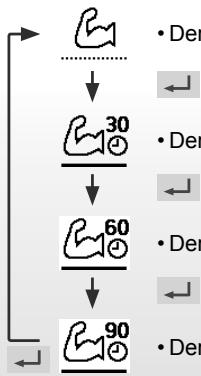

Leistungsbetrieb

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Leistungsbetrieb ist ausgeschaltet.
• Der Leistungsbetrieb läuft 30 Minuten lang.
• Der Leistungsbetrieb läuft 60 Minuten lang.
• Der Leistungsbetrieb läuft 90 Minuten lang.

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

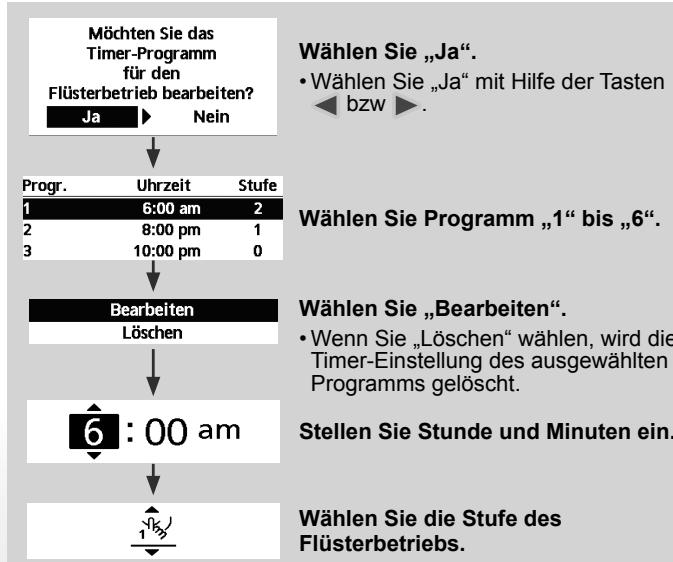

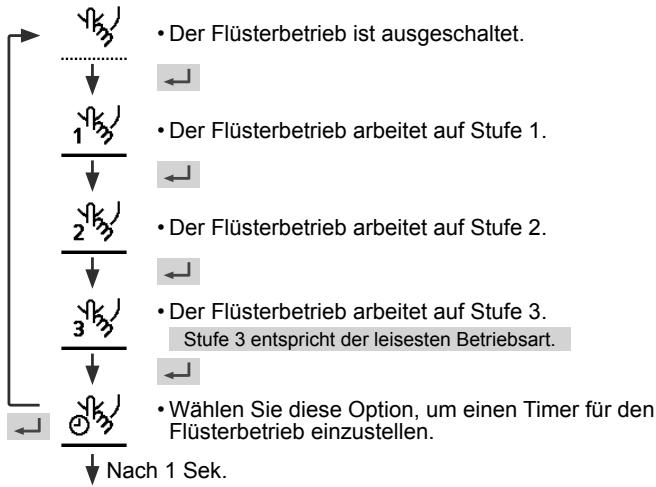

Flüsterbetrieb

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[Schließen.

Wochentimer

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ←, um die Auswahl zu bestätigen.

Es ist keines der 6 Programme eingestellt! Möchten Sie sie bearbeiten?

Ja

Nein

Wählen Sie „Ja“.

• Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.
• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

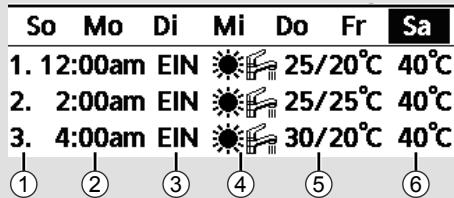

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ab/z.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme, 1 bis 6. ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS für den Timer. ④ Wählen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswählen die Tasten ab/z.

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über 2 Heizkreise verfügt).

Samstag: Progr. 1: Solltemp.
Zone1		Zone2
EIN	25°C	EIN	25°C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

■ Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[Schließen]

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[Schließen]

• Stellen Sie sicher, dass alle Geräte ausgeschlossen sind, bevor Sie diesen Modus auswählen, mit dem das GPCe System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Ja

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS")

Drücken Sie → und halten Sie es 5 Sekunden lang gedrückt.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1. Kennwort zurück auf 0000

2. Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
