WHUD07HE5 - Pompa di calore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di calore aria-acqua
Marca	Panasonic
Modello	WHUD07HE5
Funzioni principali	Riscaldamento, Raffreddamento, Produzione di acqua calda sanitaria (ACS)
Modalità di funzionamento	Automatico, Manuale, Programmazione settimanale
Menu rapido	Sì, accesso tramite telecomando
Forzatura ACS di emergenza	Sì, attiva la resistenza di emergenza del serbatoio ACS
Riscaldamento Turbo	Sì, raggiunge più rapidamente la temperatura impostata
Modalità silenziosa	Sì, riduce il rumore di funzionamento
Forzatura riscaldamento di emergenza	Sì, forza l'accensione della resistenza elettrica di emergenza
Sbrinamento forzato	Sì, per sbrinare i tubi congelati
Reimpostazione codici errore	Sì, ripristina le impostazioni precedenti in caso di errore
Blocco telecomando	Sì, tramite codice PIN a 4 cifre (predefinito 0000)
Programmazione oraria	Fino a 6 programmi al giorno, regolabili per giorno della settimana
Gestione 2 zone	Sì, possibilità di regolare la temperatura per due zone (secondo configurazione)
Display	Schermo LCD con icone di funzionamento
Tipo di telecomando	Cablata, integrata nell'unità interna
Manutenzione e pulizia	Seguire le istruzioni del manuale d'uso per la pulizia dei filtri e dei componenti
Sicurezza	Istruzioni dettagliate nel manuale completo (arresto prima dell'intervento, ecc.)
Informazioni generali	Manuale disponibile per download gratuito su notice-facile.com

Domande frequenti - WHUD07HE5 PANASONIC

Come accedere al menu rapido della pompa di calore Panasonic WHUD07HE5?

Per accedere al menu rapido, premere il tasto dedicato sul telecomando. Utilizzare quindi i tasti ▲, ▼, ▲ ▷ per selezionare l'opzione desiderata e premere ↓ per attivare o disattivare la funzione. Per tornare alla schermata principale, premere il tasto di ritorno.

Come forzare la produzione di acqua calda sanitaria di emergenza?

Nel menu rapido, selezionare l'icona 'Forzare ACS di emergenza'. Premere ↓ per attivare o disattivare. Quando attivato, la resistenza di emergenza del serbatoio ACS si accende. Notare che questa funzione è disattivata se 'Forzare il riscaldamento' è attivo.

Come attivare la modalità silenziosa?

Nel menu rapido, selezionare l'icona 'Modalità silenziosa' (rappresentata da un simbolo di altoparlante barrato). Premere ↓ per attivare. La modalità si avvia circa 1 minuto dopo l'attivazione. Riduce il rumore di funzionamento della pompa di calore.

Come programmare una fascia oraria settimanale?

Nel menu rapido, selezionare 'Prog. settimanale' poi 'Sì'. Scegliere 'Programmazione orologio' per modificare le fasce. Selezionare il giorno desiderato con ▲ ▼, quindi scegliere un programma da 1 a 6. Impostare l'ora di inizio, la temperatura e la modalità (Acceso/Spento). Ripetere per ogni giorno o copiare un'impostazione con 'Copia orologio'.

Come bloccare il telecomando per evitare manipolazioni?

Nel menu rapido, selezionare 'Blocco tel'. Premere ↓ poi confermare con 'Sì'. Lo schermo si blocca. Per sbloccare, premere un tasto qualsiasi, quindi inserire il codice PIN a 4 cifre (predefinito 0000).

Come forzare lo sbrinamento dei tubi congelati?

Nel menu rapido, selezionare 'Forzare lo sbrinamento'. Premere ↓ per confermare. Lo schermo mostra 'Richiesta accettata'. Lo sbrinamento si avvia automaticamente.

Come reimpostare i codici di errore?

Nel menu rapido, selezionare 'Reimpostazione codici errore'. Premere ↓ per confermare. Assicurarsi che tutte le unità siano spente prima. Lo schermo mostra 'Richiesta accettata' e il sistema ripristina le impostazioni precedenti.

Cosa fare se ho dimenticato il codice di blocco del telecomando?

Dalla schermata di arresto del funzionamento, tenere premuti i tasti ▲, ▼ e ↓ per 5 secondi. Selezionare 'Reset'. Il codice viene reimpostato a 0000 e lo schermo si sblocca.

Come attivare il riscaldamento Turbo?

Nel menu rapido, selezionare l'icona 'Riscaldamento Turbo'. Premere ↓ per attivare. La modalità Turbo si avvia circa 1 minuto dopo e consente di raggiungere più rapidamente la temperatura impostata. Si disattiva in caso di arresto del funzionamento.

Come forzare il riscaldamento di emergenza elettrico?

Nel menu rapido, selezionare 'Forzare il riscaldamento di emergenza'. Premere ↓ per attivare. La modalità si avvia circa 1 minuto dopo. Notare che si disattiva automaticamente quando il sistema torna in modalità normale.

MANUALE UTENTE WHUD07HE5 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

• Selezione "Sì" mediante i pulsanti

Selezione "Reinicio".

1. Password resettata a 0000 2. Termostato aperto

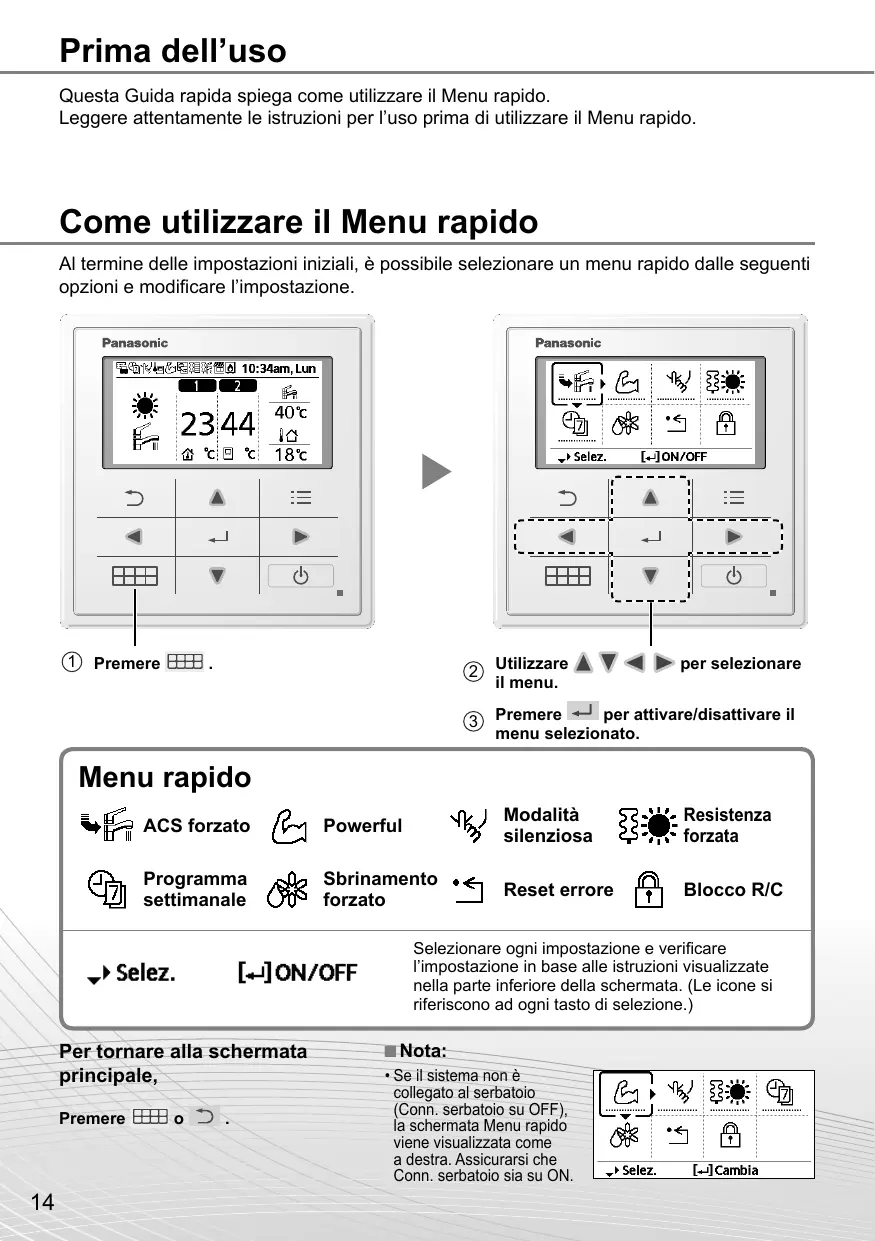

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

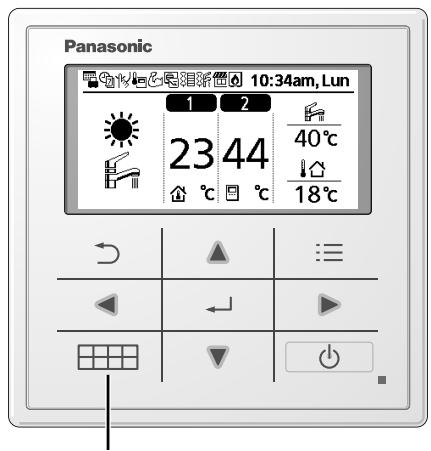

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

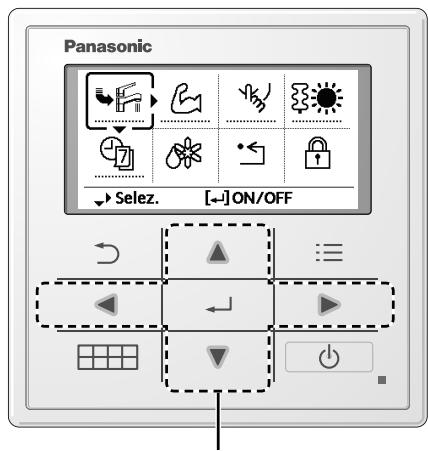

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Potente

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

Selezionare l'impostazione e verificarla in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ai tasti di selezione.)

Per tornare alla schermata principale,

Premere o

Nota:

• Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indica con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

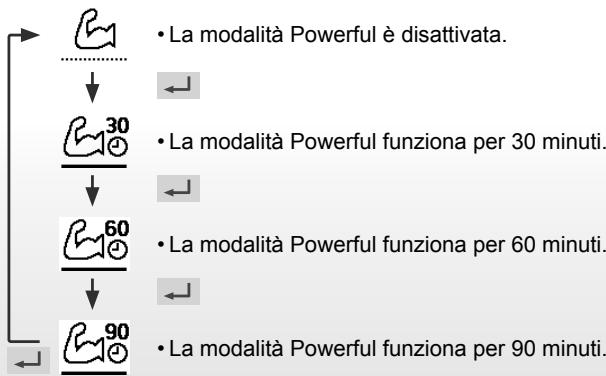

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

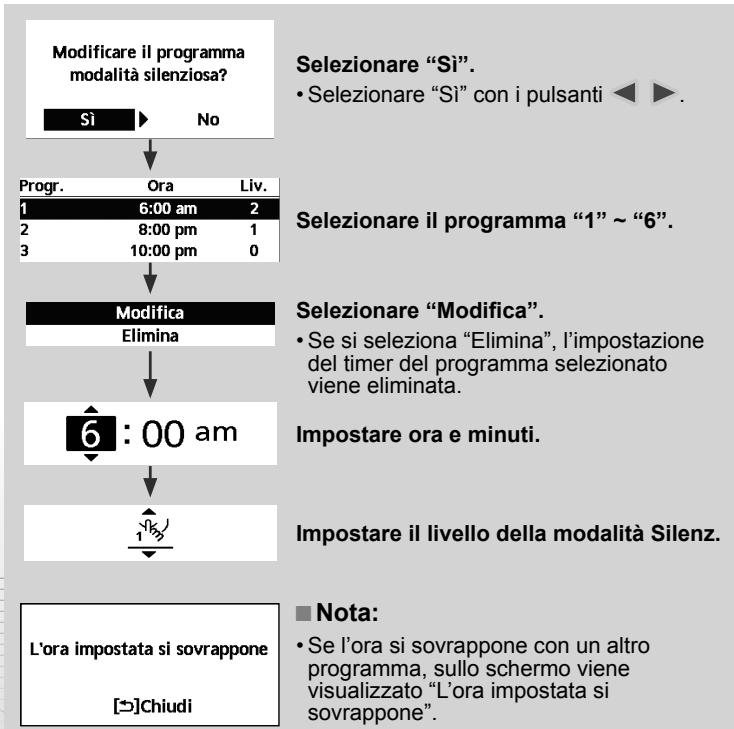

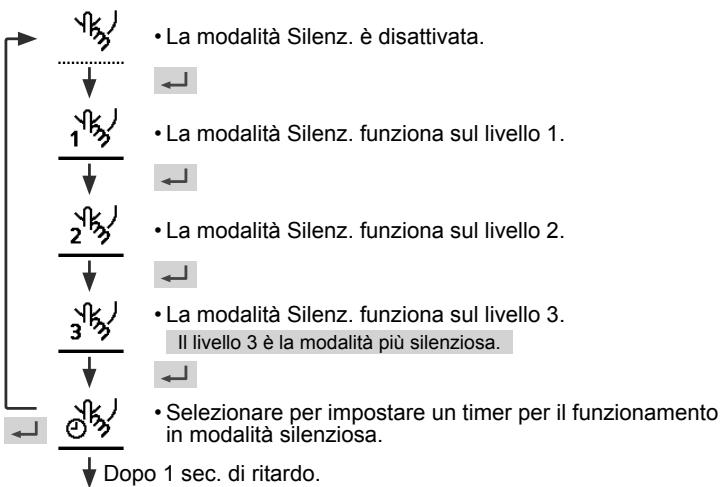

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3] Chiudi

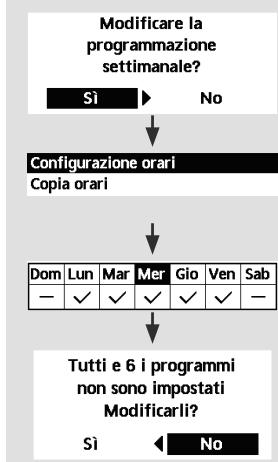

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Si".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare il programma settimanale.
• Copia orari: Selezionare per copiare una configurazione oraria.

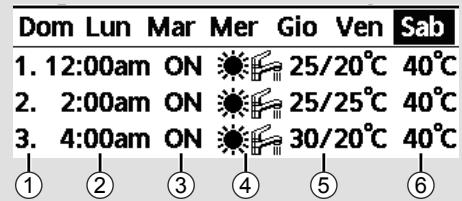

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

• Selezionare la modalità con i pulsanti.

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5]Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero SISTEMA.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

No

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente per 5 secondi.

(Quando la modalità è stata accettata, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
