Tipo de producto	Bomba de calor aire-agua
Marca	Panasonic
Modelo	WHUD07HE5
Funciones principales	Calefacción, Refrigeración, Producción de agua caliente sanitaria (ACS)
Modos de funcionamiento	Automático, Manual, Programación semanal
Menú rápido	Sí, acceso a través del mando a distancia
Forzado ACS de emergencia	Sí, activa la resistencia de emergencia del depósito de ACS
Calefacción Turbo	Sí, alcanza más rápido la temperatura de consigna
Modo silencioso	Sí, reduce el ruido de funcionamiento
Forzado calefacción de emergencia	Sí, obliga a encender la resistencia eléctrica de emergencia
Descongelación forzada	Sí, para descongelar tuberías congeladas
Reinicio códigos de error	Sí, restaura los ajustes anteriores en caso de error
Bloqueo del mando a distancia	Sí, mediante código PIN de 4 dígitos (por defecto 0000)
Programador horario	Hasta 6 programas por día, ajustables por día de la semana
Gestión de 2 zonas	Sí, posibilidad de ajustar la temperatura para dos zonas (según configuración)
Pantalla	Pantalla LCD con iconos de funcionamiento
Tipo de mando a distancia	Cableado, integrado en la unidad interior
Mantenimiento y limpieza	Seguir las instrucciones del manual de uso para la limpieza de filtros y componentes
Seguridad	Instrucciones detalladas en el manual completo (parada antes de intervenir, etc.)
Información general	Manual disponible para descarga gratuita en notice-facile.com

Preguntas frecuentes - WHUD07HE5 PANASONIC

¿Cómo acceder al menú rápido de la bomba de calor Panasonic WHUD07HE5?

Para acceder al menú rápido, presione la tecla dedicada del mando a distancia. Luego use las teclas ▲, ▼, ▲ ▷ para seleccionar la opción deseada y presione ↓ para activar o desactivar la función. Para volver a la pantalla principal, presione la tecla de retorno.

¿Cómo forzar la producción de agua caliente sanitaria de emergencia?

En el menú rápido, seleccione el icono 'Forzar ACS de emergencia'. Presione ↓ para activar o desactivar. Cuando está activado, la resistencia de emergencia del depósito de ACS se enciende. Tenga en cuenta que esta función se desactiva si 'Forzar calefacción' está activo.

¿Cómo activar el modo silencioso?

En el menú rápido, seleccione el icono 'Modo silencioso' (representado por un símbolo de altavoz tachado). Presione ↓ para activar. El modo se inicia aproximadamente 1 minuto después de la activación. Reduce el ruido de funcionamiento de la bomba de calor.

¿Cómo programar un horario semanal?

En el menú rápido, seleccione 'Prog. semanal' y luego 'Sí'. Elija 'Programación de reloj' para modificar los horarios. Seleccione el día deseado con ▲ ▼, luego elija un programa del 1 al 6. Ajuste la hora de inicio, la temperatura y el modo (Encendido/Apagado). Repita para cada día o copie un ajuste con 'Copiar reloj'.

¿Cómo bloquear el mando a distancia para evitar manipulaciones?

En el menú rápido, seleccione 'Bloqueo mando'. Presione ↓ y luego confirme con 'Sí'. La pantalla se bloquea. Para desbloquear, presione cualquier tecla, luego ingrese el código PIN de 4 dígitos (por defecto 0000).

¿Cómo forzar la descongelación de tuberías congeladas?

En el menú rápido, seleccione 'Forzar descongelación'. Presione ↓ para confirmar. La pantalla muestra 'Solicitud aceptada'. La descongelación se inicia automáticamente.

¿Cómo reiniciar los códigos de error?

En el menú rápido, seleccione 'Inicialización códigos de error'. Presione ↓ para confirmar. Asegúrese de que todas las unidades estén apagadas antes. La pantalla muestra 'Solicitud aceptada' y el sistema restaura los ajustes anteriores.

¿Qué hacer si he olvidado el código de bloqueo del mando a distancia?

En la pantalla de parada de funcionamiento, mantenga presionadas las teclas ▲, ▼ y ↓ durante 5 segundos. Seleccione 'Reset'. El código se reinicia a 0000 y la pantalla se desbloquea.

¿Cómo activar la calefacción Turbo?

En el menú rápido, seleccione el icono 'Calefacción Turbo'. Presione ↓ para activar. El modo Turbo se inicia aproximadamente 1 minuto después y permite alcanzar más rápidamente la temperatura de consigna. Se desactiva en caso de parada del funcionamiento.

¿Cómo forzar la calefacción de emergencia eléctrica?

En el menú rápido, seleccione 'Forzar calefacción de emergencia'. Presione ↓ para activar. El modo se inicia aproximadamente 1 minuto después. Tenga en cuenta que se desactiva automáticamente cuando el sistema vuelve al modo de funcionamiento normal.

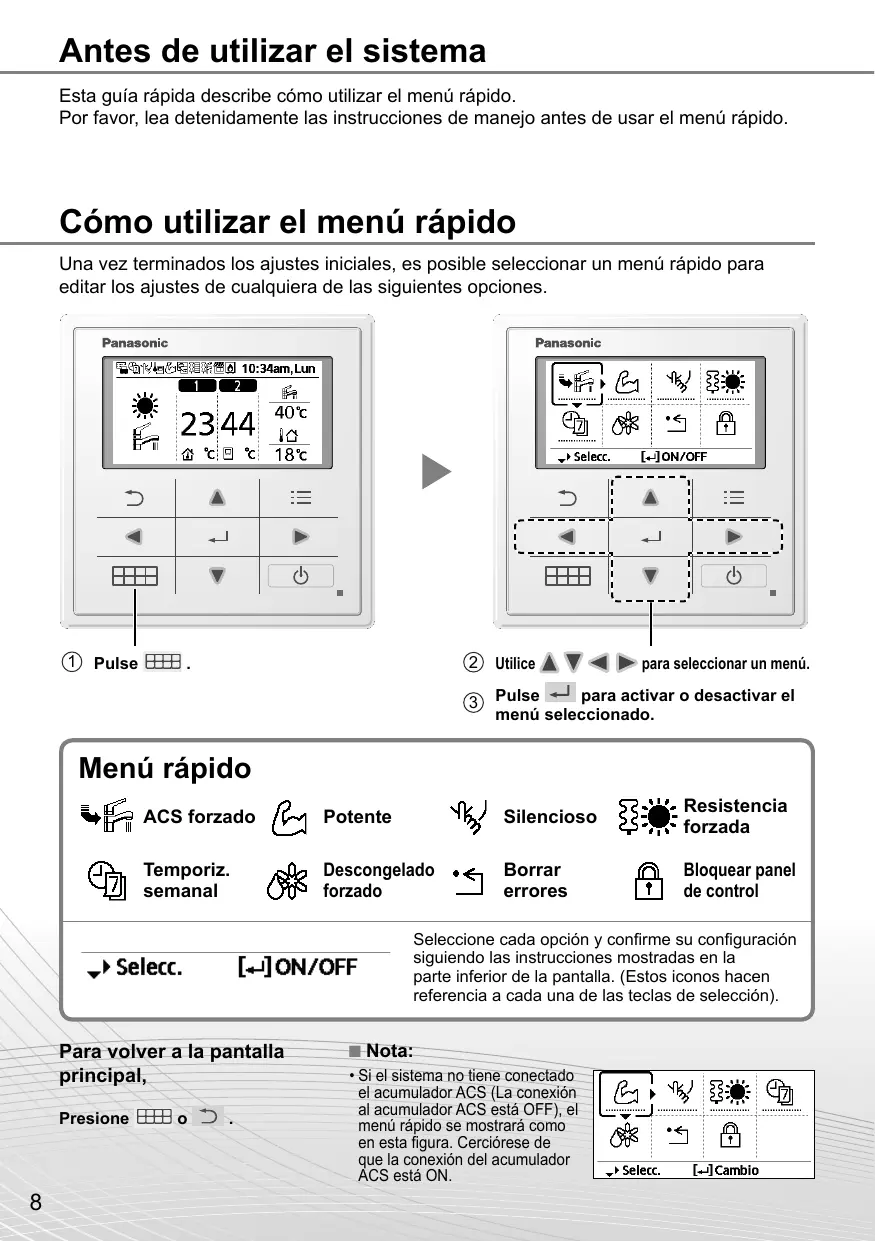

MANUAL DE USUARIO WHUD07HE5 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

8-13

Español

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

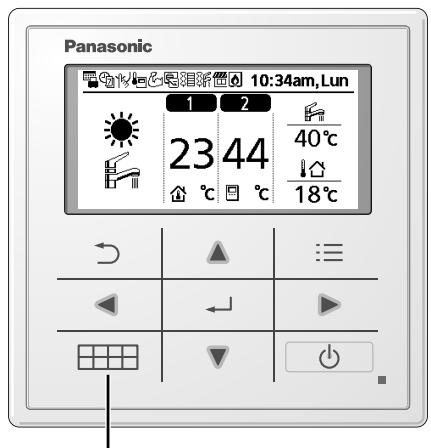

① Pulse

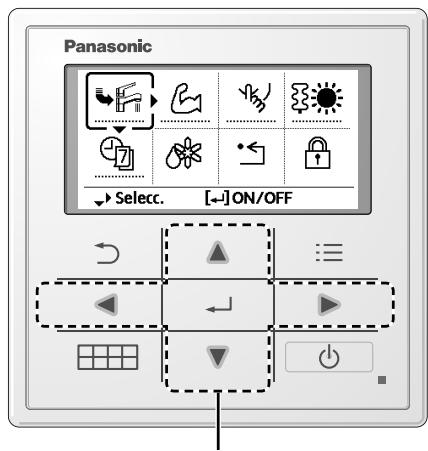

② Utilice ▲ ▼ △ para seleccionar un menú. ③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Select.

[+]ON/OFF

Selecciona cada opción y confirma su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no tiene conectado el acumulador ACS (la relación al acumulador ACS está OFF), el icono indica que la relación del acumulador ACS está ON.

Notas sobre el icono de funcionamiento

Ejemplo:

• Icono de funcionamiento con "..." = OFF

• Icono de funcionamiento con "——" = ON

ACS forzado

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

Potente

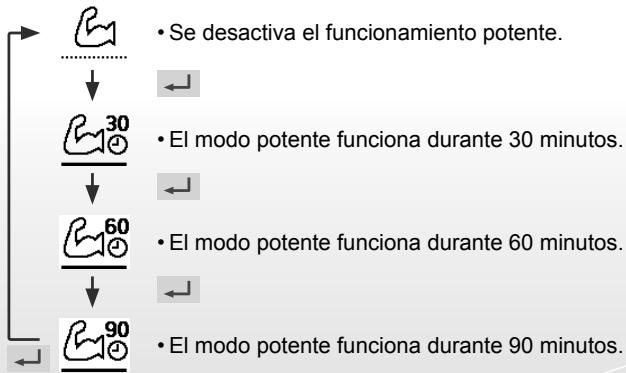

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ← ).

Nota:

• El modo potente se desconecta al apagar el sistema.

Silencioso

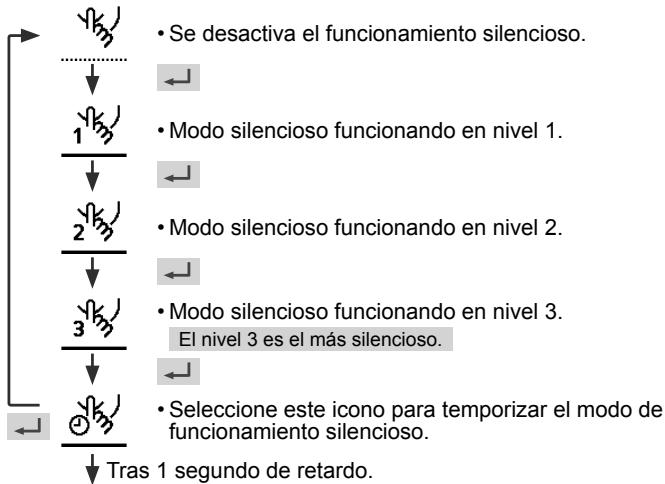

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto antes de haber pulsado.)

Seleccione "Sí".

Seleccione el patrón "1" ~ "6".

Seleccione "Edición".

• En caso de seleccionar "Borrar", se borrará el ajuste del patrón del temporizador que haya seleccionado.

Ajuste la hora y los minutos.

Seleccione el nivel de silencio.

¡El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patrón, la pantalla lo indicará con "¡El tiempo establecido se solapa!".

Resistencia forzada

Pulse ← para confirmar su selección.

El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado.

Nota:

• El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se deshabilitará bajo la operación ON.

Deshabilitado bajo la operación ON.

Cerrar

Temporal semanal

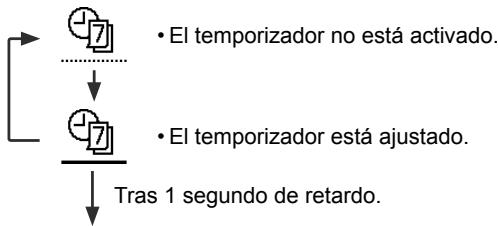

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.

Seleccione "Sí".

• Al seleccionar "No" volver a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

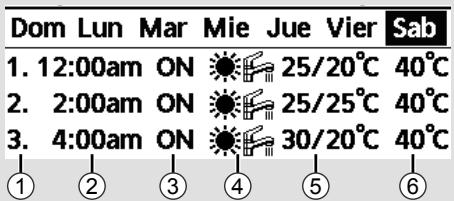

Ejemplo de los ajustes de un temporizador.

Seleccione el(los) día(s) que desee editar mediante los botones.

Si no ha ajustado ninguno de los 6 patrones, se mostrará esta pantalla.

① Seleccione el patrón "1" ~ "6". ② Establezca la hora y los minutos del programa. ③ Seleccione ON u OFF para el programa. ④ Seleccione el modo de funcionamiento.

A/A/ / / / / / / / / • Seleccione el modo mediante los botones.

⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema tenga ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, debe repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[B]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¡Solicitud aceptada!

[B]Cerrar

• Asegúrese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Bloquear panel de control

Seleccione para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Sí No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

• Si selección "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse la tecla.

(Al aceptar el modo se volverá a esta pantalla).

Introduzca los 4 dígitos del número (La pantalla se desbloquea al introducir el número correcto).

Para restablecer una contraseña olvidada (en la pantalla de desactivar sistemas)

Pulse → , ← y continuamente durante 5 segundos.

(Al aceptar el modo se volverá a esta pantalla).

(La pantalla se apagará cuando pasen 3 segundos.)
