Type de produit	Pompe à chaleur air-eau
Marque	Panasonic
Modèle	WHUD07HE5
Fonctions principales	Chauffage, Refroidissement, Production d'eau chaude sanitaire (ECS)
Modes de fonctionnement	Automatique, Manuel, Programmation hebdomadaire
Menu rapide	Oui, accès via la télécommande
Forçage ECS secours	Oui, active la résistance de secours du ballon ECS
Chauffage Turbo	Oui, atteint plus rapidement la consigne de température
Mode silencieux	Oui, réduit le bruit de fonctionnement
Forçage chauffage secours	Oui, force la mise en marche de la résistance électrique de secours
Dégivrage forcé	Oui, pour dégivrer les tuyaux gelés
Réinitialisation codes erreurs	Oui, restaure les réglages précédents en cas d'erreur
Verrouillage télécommande	Oui, par code PIN à 4 chiffres (par défaut 0000)
Programmateur horaire	Jusqu'à 6 programmes par jour, réglables par jour de la semaine
Gestion 2 zones	Oui, possibilité de régler la température pour deux zones (selon configuration)
Affichage	Écran LCD avec icônes de fonctionnement
Type de télécommande	Filaire, intégrée à l'unité intérieure
Entretien et nettoyage	Suivre les instructions de la notice d'utilisation pour le nettoyage des filtres et composants
Sécurité	Consignes détaillées dans la notice complète (arrêt avant intervention, etc.)
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - WHUD07HE5 PANASONIC

Comment accéder au menu rapide de la pompe à chaleur Panasonic WHUD07HE5 ?

Pour accéder au menu rapide, appuyez sur la touche dédiée de la télécommande. Utilisez ensuite les touches ▲, ▼, ▲ ▷ pour sélectionner l'option souhaitée et appuyez sur ↓ pour activer ou désactiver la fonction. Pour revenir à l'écran principal, appuyez sur la touche de retour.

Comment forcer la production d'eau chaude sanitaire de secours ?

Dans le menu rapide, sélectionnez l'icône 'Forcer l'ECS de secours'. Appuyez sur ↓ pour activer ou désactiver. Lorsque activé, la résistance de secours du ballon ECS se met en marche. Notez que cette fonction est désactivée si 'Forcer le chauffage' est actif.

Comment activer le mode silencieux ?

Dans le menu rapide, sélectionnez l'icône 'Mode silencieux' (représentée par un symbole de haut-parleur barré). Appuyez sur ↓ pour activer. Le mode démarre environ 1 minute après activation. Il réduit le bruit de fonctionnement de la pompe à chaleur.

Comment programmer une plage horaire hebdomadaire ?

Dans le menu rapide, sélectionnez 'Prog. hebdo' puis 'Oui'. Choisissez 'Programmation horloge' pour modifier les plages. Sélectionnez le jour souhaité avec ▲ ▼, puis choisissez un programme de 1 à 6. Réglez l'heure de début, la température et le mode (Marche/Arrêt). Répétez pour chaque jour ou copiez un réglage avec 'Copie horloge'.

Comment verrouiller la télécommande pour éviter les manipulations ?

Dans le menu rapide, sélectionnez 'Verrou R/C'. Appuyez sur ↓ puis confirmez par 'Oui'. L'écran se verrouille. Pour déverrouiller, appuyez sur n'importe quelle touche, puis entrez le code PIN à 4 chiffres (par défaut 0000).

Comment forcer le dégivrage des tuyaux gelés ?

Dans le menu rapide, sélectionnez 'Forcer le dégivrage'. Appuyez sur ↓ pour confirmer. L'écran affiche 'Demande acceptée'. Le dégivrage se lance automatiquement.

Comment réinitialiser les codes d'erreur ?

Dans le menu rapide, sélectionnez 'Initialisation codes erreurs'. Appuyez sur ↓ pour confirmer. Assurez-vous que toutes les unités sont arrêtées avant. L'écran affiche 'Demande acceptée' et le système restaure les réglages précédents.

Que faire si j'ai oublié le code de verrouillage de la télécommande ?

Sous l'écran d'arrêt de fonctionnement, maintenez enfoncées les touches ▲, ▼ et ↓ pendant 5 secondes. Sélectionnez 'Reset'. Le code est réinitialisé à 0000 et l'écran se déverrouille.

Comment activer le chauffage Turbo ?

Dans le menu rapide, sélectionnez l'icône 'Chauffage Turbo'. Appuyez sur ↓ pour activer. Le mode Turbo démarre environ 1 minute après et permet d'atteindre plus rapidement la température de consigne. Il se désactive en cas d'arrêt du fonctionnement.

Comment forcer le chauffage de secours électrique ?

Dans le menu rapide, sélectionnez 'Forcer le chauffage de secours'. Appuyez sur ↓ pour activer. Le mode démarre environ 1 minute après. Notez qu'il se désactive automatiquement lorsque le système repasse en mode marche normal.

MODE D'EMPLOI WHUD07HE5 PANASONIC

Pompe à chaleur air-eau

44-49

Avaykaotikn λeɪtoupyia DHW

loxupó

Aθόpuβο

Avaykaotiknaetoupyia Oepuvtnpa

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

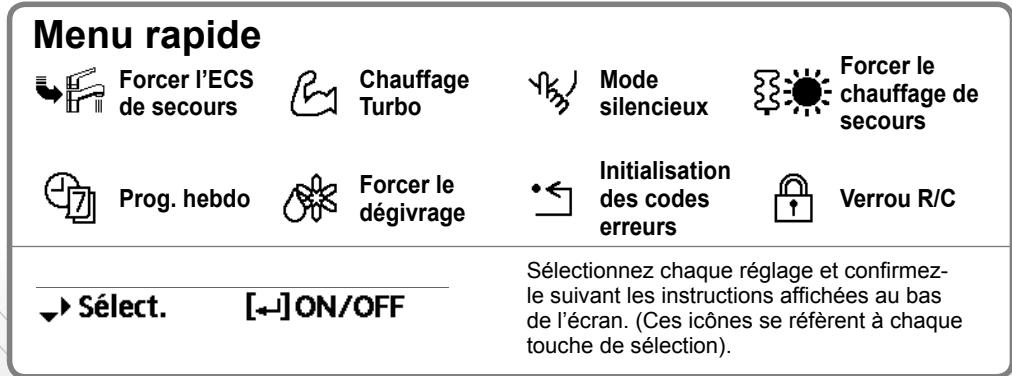

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example:

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

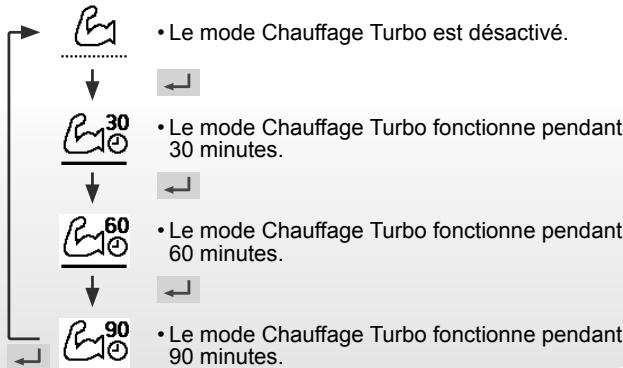

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre près de 1 minute après que ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

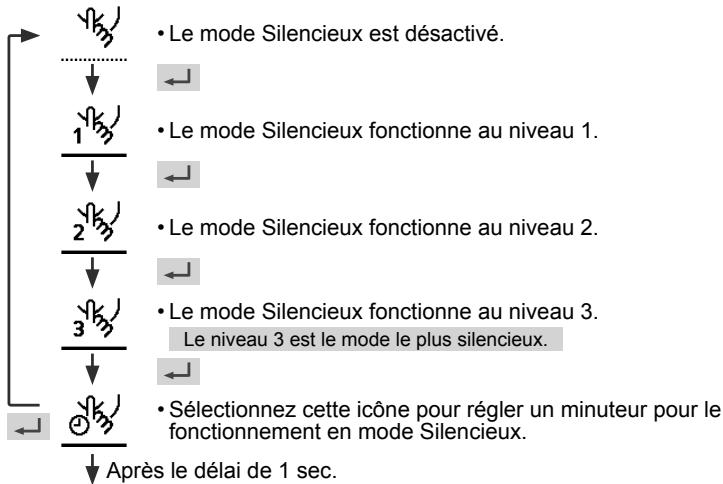

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

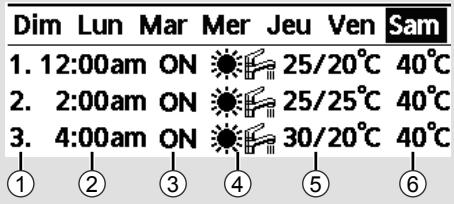

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

A/AB/ ////

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T° consigne

Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé.)

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. Code initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
