Typ produktu	Pompa ciepła powietrze-woda
Marka	Panasonic
Model	WHUD07HE5
Główne funkcje	Ogrzewanie, Chłodzenie, Produkcja ciepłej wody użytkowej (CWU)
Tryby pracy	Automatyczny, Ręczny, Programowanie tygodniowe
Szybkie menu	Tak, dostęp za pomocą pilota
Wymuszenie CWU awaryjnej	Tak, aktywuje grzałkę awaryjną zbiornika CWU
Ogrzewanie Turbo	Tak, szybciej osiąga zadaną temperaturę
Tryb cichy	Tak, redukuje hałas pracy
Wymuszenie ogrzewania awaryjnego	Tak, wymusza włączenie awaryjnej grzałki elektrycznej
Wymuszone odszranianie	Tak, do odszraniania zamarzniętych rur
Resetowanie kodów błędów	Tak, przywraca poprzednie ustawienia w przypadku błędu
Blokada pilota	Tak, za pomocą 4-cyfrowego kodu PIN (domyślnie 0000)
Programator czasowy	Do 6 programów dziennie, ustawianych dla każdego dnia tygodnia
Zarządzanie 2 strefami	Tak, możliwość ustawienia temperatury dla dwóch stref (w zależności od konfiguracji)
Wyświetlacz	Ekran LCD z ikonami pracy
Typ pilota	Przewodowy, wbudowany w jednostkę wewnętrzną
Konserwacja i czyszczenie	Postępować zgodnie z instrukcjami w instrukcji obsługi dotyczącymi czyszczenia filtrów i elementów
Bezpieczeństwo	Szczegółowe wskazówki w pełnej instrukcji (wyłączenie przed interwencją itp.)
Informacje ogólne	Instrukcja dostępna do bezpłatnego pobrania na notice-facile.com

Często zadawane pytania - WHUD07HE5 PANASONIC

Jak uzyskać dostęp do szybkiego menu pompy ciepła Panasonic WHUD07HE5?

Aby uzyskać dostęp do szybkiego menu, naciśnij dedykowany przycisk na pilocie. Następnie użyj przycisków ▲, ▼, ▲ ▷, aby wybrać żądaną opcję, i naciśnij ↓, aby włączyć lub wyłączyć funkcję. Aby wrócić do ekranu głównego, naciśnij przycisk powrotu.

Jak wymusić awaryjną produkcję ciepłej wody użytkowej?

W szybkim menu wybierz ikonę 'Wymuś awaryjną CWU'. Naciśnij ↓, aby włączyć lub wyłączyć. Po włączeniu grzałka awaryjna zbiornika CWU uruchamia się. Uwaga: funkcja ta jest wyłączona, jeśli aktywne jest 'Wymuś ogrzewanie'.

Jak włączyć tryb cichy?

W szybkim menu wybierz ikonę 'Tryb cichy' (przedstawioną jako przekreślony głośnik). Naciśnij ↓, aby włączyć. Tryb uruchamia się około 1 minutę po aktywacji. Redukuje hałas pracy pompy ciepła.

Jak zaprogramować tygodniowy zakres czasowy?

W szybkim menu wybierz 'Prog. tyg.', a następnie 'Tak'. Wybierz 'Programowanie zegara', aby zmodyfikować zakresy. Wybierz żądany dzień za pomocą ▲ ▼, a następnie wybierz program od 1 do 6. Ustaw godzinę rozpoczęcia, temperaturę i tryb (Włącz/Wyłącz). Powtórz dla każdego dnia lub skopiuj ustawienie za pomocą 'Kopiuj zegar'.

Jak zablokować pilota, aby uniknąć manipulacji?

W szybkim menu wybierz 'Blokada pilota'. Naciśnij ↓, a następnie potwierdź 'Tak'. Ekran zostaje zablokowany. Aby odblokować, naciśnij dowolny przycisk, a następnie wprowadź 4-cyfrowy kod PIN (domyślnie 0000).

Jak wymusić odszranianie zamarzniętych rur?

W szybkim menu wybierz 'Wymuś odszranianie'. Naciśnij ↓, aby potwierdzić. Ekran wyświetli 'Żądanie zaakceptowane'. Odszranianie uruchamia się automatycznie.

Jak zresetować kody błędów?

W szybkim menu wybierz 'Resetowanie kodów błędów'. Naciśnij ↓, aby potwierdzić. Upewnij się, że wszystkie jednostki są wyłączone przed wykonaniem. Ekran wyświetli 'Żądanie zaakceptowane', a system przywróci poprzednie ustawienia.

Co zrobić, jeśli zapomniałem kodu blokady pilota?

Na ekranie zatrzymania pracy, przytrzymaj wciśnięte przyciski ▲, ▼ i ↓ przez 5 sekund. Wybierz 'Reset'. Kod zostanie zresetowany do 0000, a ekran odblokowany.

Jak włączyć ogrzewanie Turbo?

W szybkim menu wybierz ikonę 'Ogrzewanie Turbo'. Naciśnij ↓, aby włączyć. Tryb Turbo uruchamia się około 1 minutę później i pozwala szybciej osiągnąć zadaną temperaturę. Wyłącza się w przypadku zatrzymania pracy.

Jak wymusić awaryjne ogrzewanie elektryczne?

W szybkim menu wybierz 'Wymuś ogrzewanie awaryjne'. Naciśnij ↓, aby włączyć. Tryb uruchamia się około 1 minutę później. Uwaga: wyłącza się automatycznie, gdy system powróci do normalnego trybu pracy.

INSTRUKCJA OBSŁUGI WHUD07HE5 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

26-31

Polski

Osbvoc Suvtou Mevou

ZouTMua AvTIAaO EepoMTnAeApa-Nepou

32-37

Eλληνικά

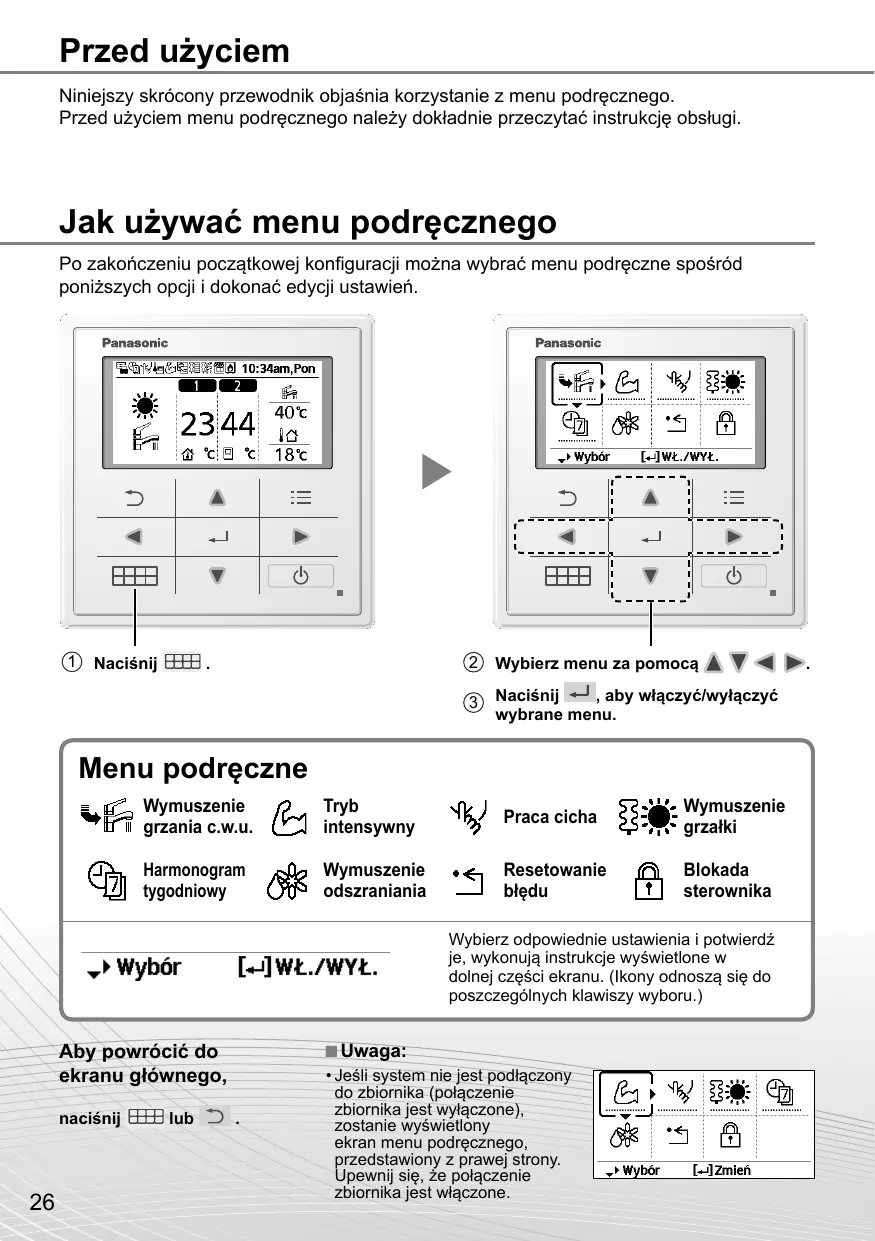

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznych

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

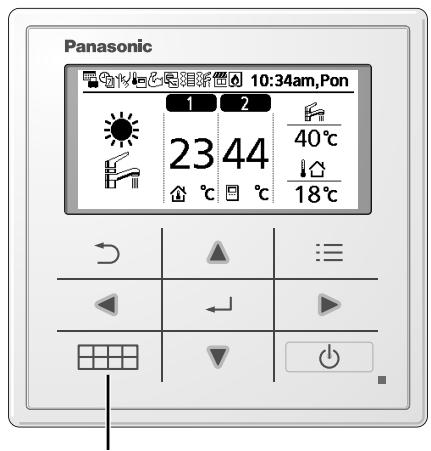

① Naciśnij

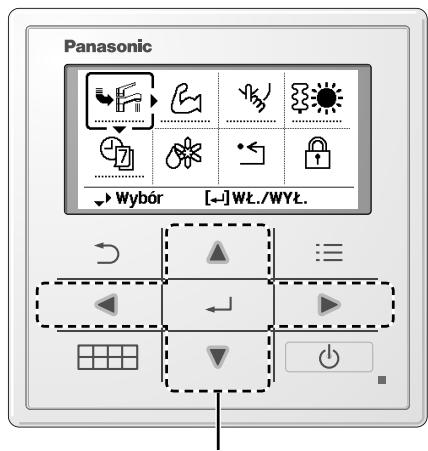

② Wybierz menu za pomocą ▲ ▼ △ ▷. ③ Naciśnij ↓, aby włączyć/wyłączyć wybrane menu.

Menu główne

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzania

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[+]Wt./Wył.

Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

• Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest wyłączone.

Uwagi na temat ikony działania

Przykład:

• Ikona działania ze wskazaniem „...” = WYŁ.

• Ikona działania ze wskazaniem „ = WŁ.

Wymuszenie c.w.u.

Wybierz ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ← , aby potwierdzić swój wybór.

Wymuszenie grzania c.w.u. jest wyłączone. Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy wyłączone jest wymuszone działanie grzania.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Tryb intensywny

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ← , aby potwierdzić swój wybór.

Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu

Uwaga:

• Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

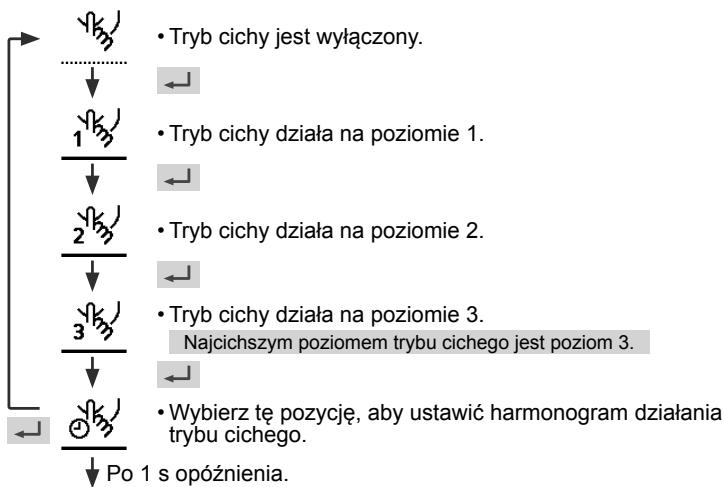

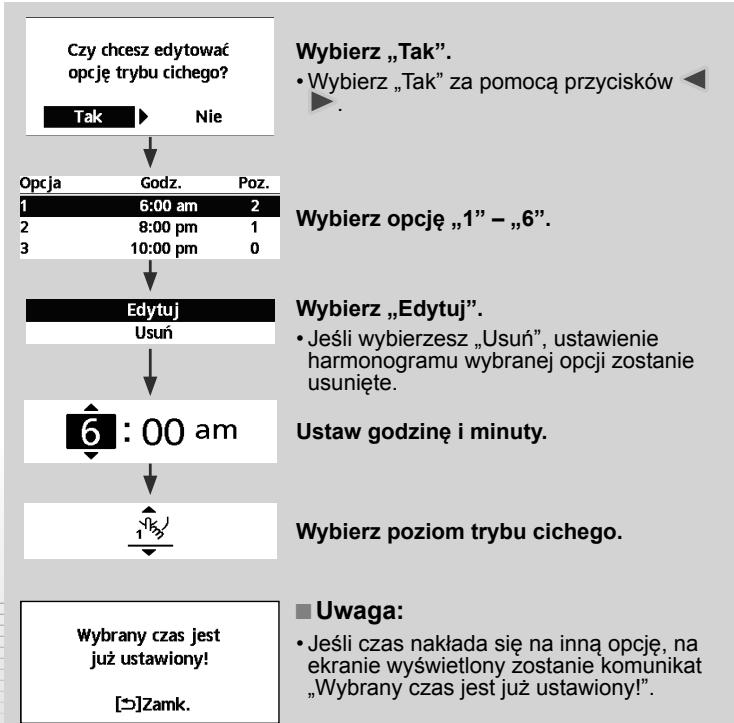

Praca cicha

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ← , aby potwierdzić swój wybór.

(Ciche działanie rozpocznie się ok. 1 minutę po naciśnięciu ← ).

Wymuszenie grzałki

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ← , aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki jest wyłączone.

Wymuszenie grzałki jest włączone.

Uwaga:

Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!

Blok. z powodu działania urządzenia!

[5]Zamk.

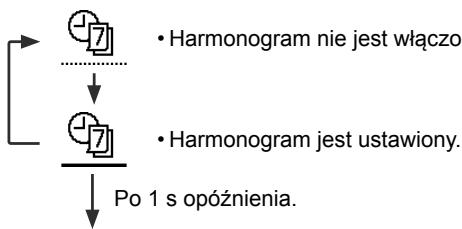

Harmonogram tygodniowy

Wybierz tę ikonę, aby usunąć (anulować) ustawienie harmonogramu tygodniowego.

Naciśnij ← , aby potwierdzić swój wybór.

Wybierz „Tak".

• Jeśli wybierzesz „Nie“, powrócisz do ekranu głównego.
• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. Kopiuj harmonogram: Wybierz, aby skopiować ustawienia harmonogramu.

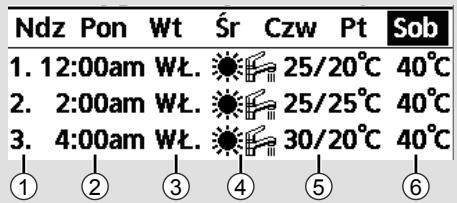

[Przykładowe ustawienia harmonogramu]

Za pomocą przycisków wybierz dni, które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcje „1" - „6". (2) Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania.

A/AB/BC/BC/BC/BC

-Wybierz tryb za pomocą przycisków

Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1		Str.2
W.L	25°C	W.L	25°C

(6) Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzania lub przy grzaniu / chłodzeniu.
• W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ← , aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[3]Zamkn.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamkn.

• Przed wyborem jakiegokolwiek trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje to przywrócenie poprzednich ustawień systemu.

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij →, aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Nie

Wybierz „Tak".

(Ekran główny zostanie zablokowany.)

-Wybór "Nie" spowoduje powrót do ekranu głównego.

Aby odblokować sterownik

Naciśnij dowolny przycisk.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj i przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Resetuj hasło

Reset

1. Reset hasła do 0000

2. Sterownik odblokowy

(Ekran zostanie wyłączony po 3 sekundach).
