Producttype	Lucht-water warmtepomp
Merk	Panasonic
Model	WHSDC07H3E5
Afmetingen buitenunit (L x H x D)	800 x 620 x 370 mm
Gewicht buitenunit	45 kg
Voeding	230 V / 50 Hz
Nominaal verwarmingsvermogen	7 kW
COP (Prestatiecoëfficiënt)	Tot 4,2
Koelmiddel	R410A
Hoofdfuncties	Verwarming, koeling, productie van sanitair warm water
Speciale modi	Stille modus, Turbo, Noodverwarming forceren, Nood SWW forceren
Programmering	Wekelijkse programmering
Onderhoud en reiniging	Maandelijks de luchtfilters reinigen, de druk van het circuit controleren
Veiligheid	Antivriesbeveiliging, automatische uitschakeling bij oververhitting, afstandsbediening vergrendelen
Reserveonderdelen en repareerbaarheid	Filters, sensoren, afstandsbediening beschikbaar
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen

Veelgestelde vragen - WHSDC07H3E5 PANASONIC

Hoe activeer ik de stille modus?

Druk op de Menutoets, selecteer het pictogram Stille modus en bevestig met de toets ↓. De modus start ongeveer 1 minuut na activering.

Wat te doen bij een foutcode?

Selecteer de optie 'Foutcodes initialiseren' in het snelle menu om de vorige instellingen te herstellen. Zorg ervoor dat alle eenheden zijn uitgeschakeld.

Hoe vergrendel ik de afstandsbediening?

Kies in het snelle menu 'Vergrendel R/C' en selecteer 'Ja'. Om te ontgrendelen drukt u op een willekeurige toets en voert u de 4-cijferige code in (standaard 0000).

Hoe forceer ik de noodverwarming?

Selecteer in het snelle menu 'Noodverwarming forceren' en bevestig met ↓. De modus start na ongeveer 1 minuut. Het wordt uitgeschakeld wanneer het systeem normaal werkt.

Hoe programmeer ik de week?

Selecteer 'Prog. wekelijks' in het snelle menu, daarna 'Klokprogrammering'. Kies de dagen, stel de uren, modus en temperatuur in. U kunt een instelling kopiëren met 'Klok kopiëren'.

Hoe forceer ik de nood-SWW?

Selecteer in het snelle menu 'Nood-SWW forceren' en bevestig met ↓. Let op: deze modus is uitgeschakeld als 'Noodverwarming forceren' actief is.

Wat is de Turbo-modus?

De Turbo-modus bereikt sneller de gewenste verwarmings- of koeltemperatuur. Selecteer het Turbo-pictogram in het snelle menu en bevestig.

Hoe forceer ik de ontdooiing?

Kies in het snelle menu 'Ontdooiing forceren' om bevroren leidingen te ontdooien. Het scherm toont 'Verzoek geaccepteerd'.

Waar vind ik de volledige handleiding?

U kunt gratis de PDF-handleiding downloaden op notice-facile.com door uw taal te selecteren.

Hoe reset ik het wachtwoord van de afstandsbediening?

Onder het UIT-scherm tegelijkertijd op de toetsen ▲, ▼ en ↓ gedurende 5 seconden drukken. Selecteer 'Reset' om de code te resetten naar 0000.

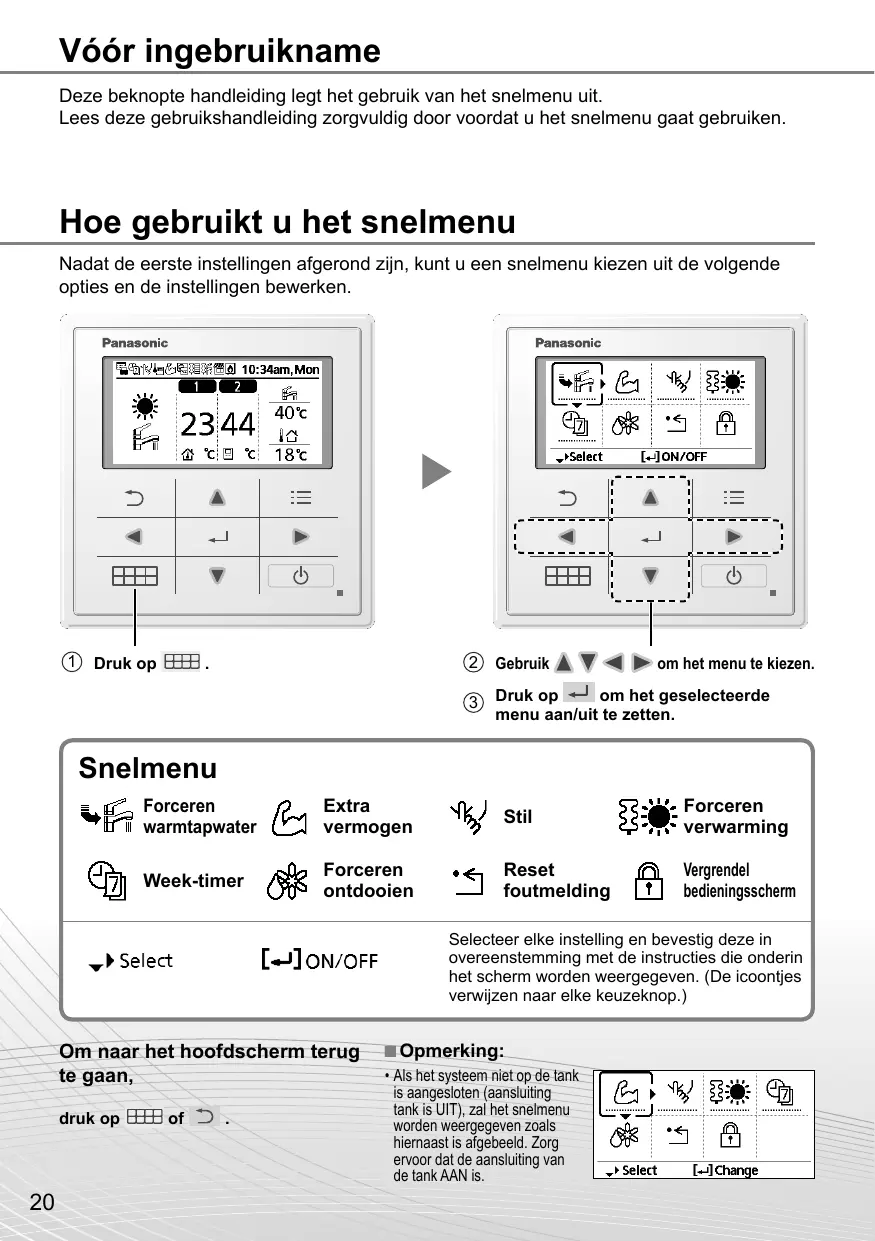

GEBRUIKSAANWIJZING WHSDC07H3E5 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

Deze beknopte handleiding legt het gebruik van het snelmenu uiit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

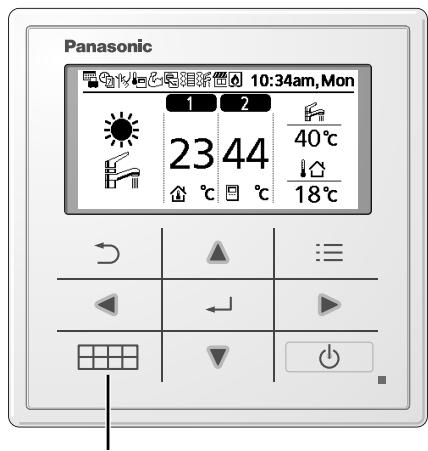

① Druk op

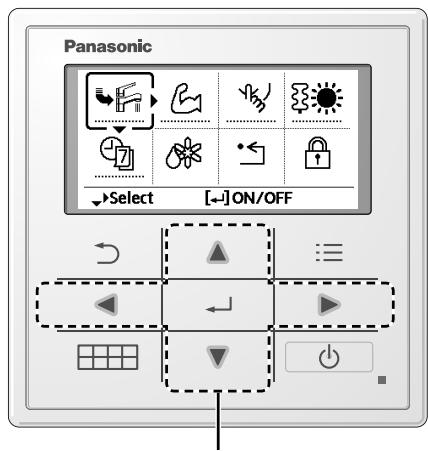

② Gebruik △▼ ▷ om het menu te kiezen.

③ Druk op ↓ om het geseleeteerde menu aan/uit tezetten.

Om maar het hoofdschem terug te gaan,

druk op l of

Opmerking:

• Als het systemeert op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

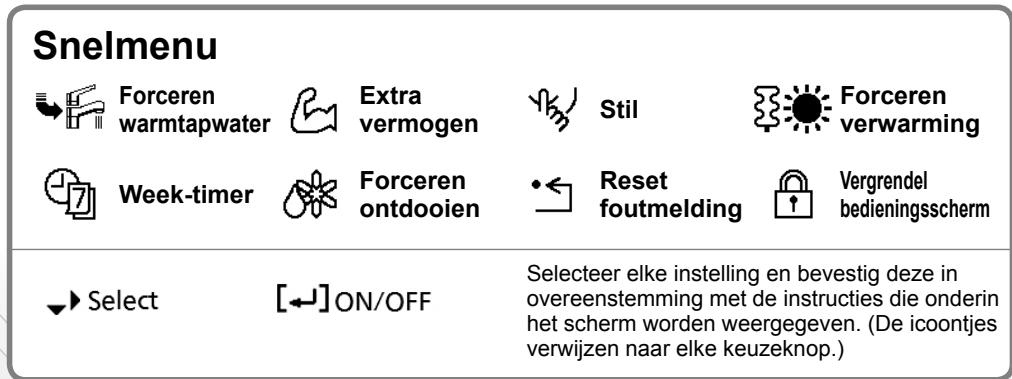

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkst ongeveer 30 minuten.

• De stand extra vermogen werkst ongeveer 60 minuten.

• De stand extra vermogen werkst ongeveer 90 minutes.

Opmerking:

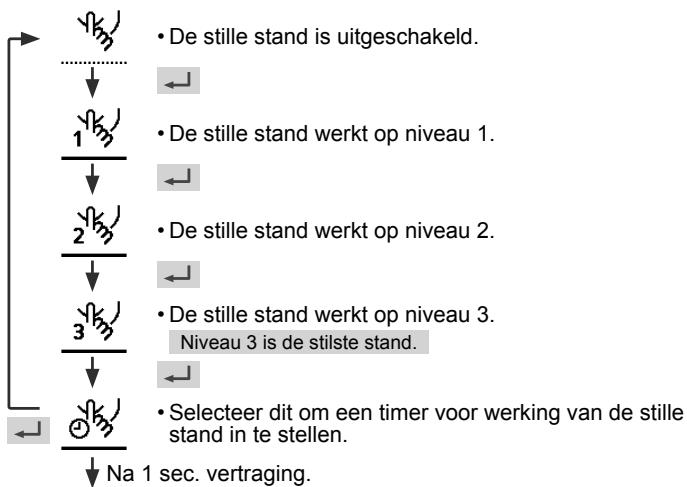

Selecteer dit icoontje voor een stille werking.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

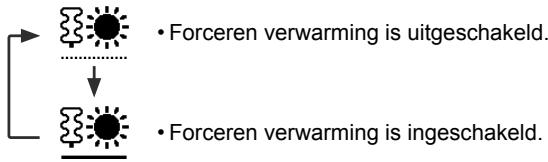

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" worden dan op het scherm weergegeven.

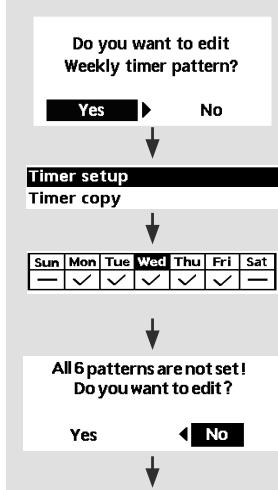

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selekteert, zal het scherm terugkeren maar het hoofdschem.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.

• Timer copy: Selecteer om een timerinstelling te kopieren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knappen.

Als nicht alle 6 schema's ingesteld zichn, worden dit scherm weergegeven.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdoolien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarkee het hele systemeruggezet worden daar de vorige instellenen.

Vergrendel bedieningsschemm

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, worden het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
