Produkttyp	Luft-Wasser-Wärmepumpe
Marke	Panasonic
Modell	WHSDC07H3E5
Abmessungen der Außeneinheit (L x H x T)	800 x 620 x 370 mm
Gewicht der Außeneinheit	45 kg
Stromversorgung	230 V / 50 Hz
Nennheizleistung	7 kW
COP (Leistungszahl)	Bis zu 4,2
Kältemittel	R410A
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung
Spezialmodi	Silent-Modus, Turbo, Notheizung erzwingen, Not-Warmwasser erzwingen
Programmierung	Wochenprogrammierung
Wartung und Reinigung	Reinigen Sie die Luftfilter monatlich, überprüfen Sie den Kreislaufdruck
Sicherheit	Frostschutz, automatische Abschaltung bei Überhitzung, Fernbedienungssperre
Ersatzteile und Reparierbarkeit	Filter, Sensoren, Fernbedienung erhältlich
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - WHSDC07H3E5 PANASONIC

Wie aktiviere ich den Silent-Modus?

Drücken Sie die Menütaste, wählen Sie das Symbol Silent-Modus und bestätigen Sie mit der ↓-Taste. Der Modus startet ca. 1 Minute nach Aktivierung.

Was tun bei Fehlercode?

Wählen Sie die Option 'Fehlercodes zurücksetzen' im Schnellmenü, um die vorherigen Einstellungen wiederherzustellen. Stellen Sie sicher, dass alle Einheiten ausgeschaltet sind.

Wie sperre ich die Fernbedienung?

Wählen Sie im Schnellmenü 'Fernbedienungssperre' und dann 'Ja'. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie den 4-stelligen Code ein (Standard 0000).

Wie erzwinge ich die Notheizung?

Wählen Sie im Schnellmenü 'Notheizung erzwingen' und bestätigen Sie mit ↓. Der Modus startet nach ca. 1 Minute. Er wird deaktiviert, wenn das System normal läuft.

Wie programmiere ich die Woche?

Wählen Sie 'Wochenprog.' im Schnellmenü, dann 'Uhrzeitprogrammierung'. Wählen Sie die Tage, stellen Sie Stunden, Modus und Temperatur ein. Sie können eine Einstellung mit 'Uhrenkopie' kopieren.

Wie erzwinge ich die Not-Warmwasserbereitung?

Wählen Sie im Schnellmenü 'Not-Warmwasser erzwingen' und bestätigen Sie mit ↓. Beachten Sie, dass dieser Modus deaktiviert ist, wenn 'Notheizung erzwingen' aktiv ist.

Was ist der Turbo-Modus?

Der Turbo-Modus erreicht die Solltemperatur für Heizen oder Kühlen schneller. Wählen Sie das Turbo-Symbol im Schnellmenü und bestätigen Sie.

Wie erzwinge ich die Abtauung?

Wählen Sie im Schnellmenü 'Abtauen erzwingen', um gefrorene Rohre abzutauen. Das Display zeigt 'Anfrage angenommen'.

Wo finde ich die vollständige Anleitung?

Sie können die PDF-Anleitung kostenlos auf notice-facile.com herunterladen, indem Sie Ihre Sprache auswählen.

Wie setze ich das Passwort der Fernbedienung zurück?

Drücken Sie bei ausgeschaltetem Bildschirm gleichzeitig die Tasten ▲, ▼ und ↓ für 5 Sekunden. Wählen Sie 'Reset', um den Code auf 0000 zurückzusetzen.

BEDIENUNGSANLEITUNG WHSDC07H3E5 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

56-61

Türkisch

Schnellmenü-Anleitung

• Zusatzleistung ist nicht verfügbar, wenn der Betrieb ausgeschaltet ist.

Stiller Modus

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

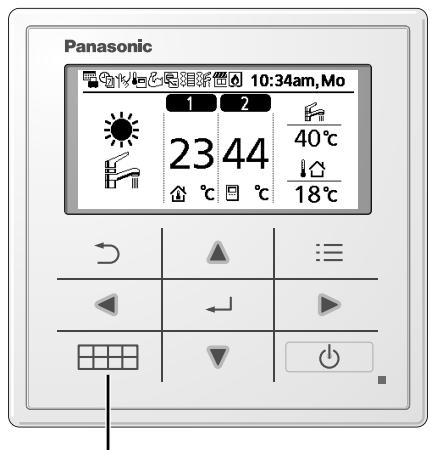

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

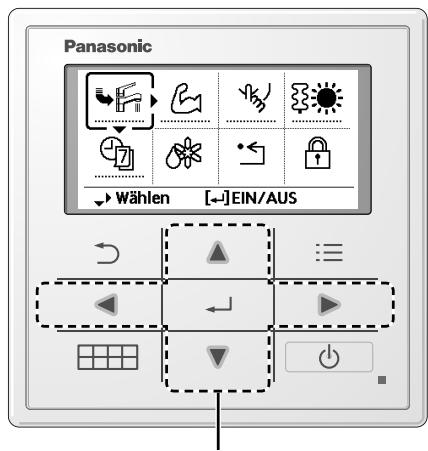

② Wählen Sie mit Hilfe von △▼ △▶ das Menü aus. Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung Leistungsbetrieb

Flüsterbetrieb Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wählen

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

■ Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol, ^ 一 AUS

- Betriebssymbol " = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

"Manuelle Warmwasserbereitung" ist ausgeschaltet. "Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist. - Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

Leistungsbetrieb

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Leistungsbetrieb ist ausgeschaltet.
• Der Leistungsbetrieb läuft 30 Minuten lang.
• Der Leistungsbetrieb läuft 60 Minuten lang.
• Der Leistungsbetrieb läuft 90 Minuten lang.

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

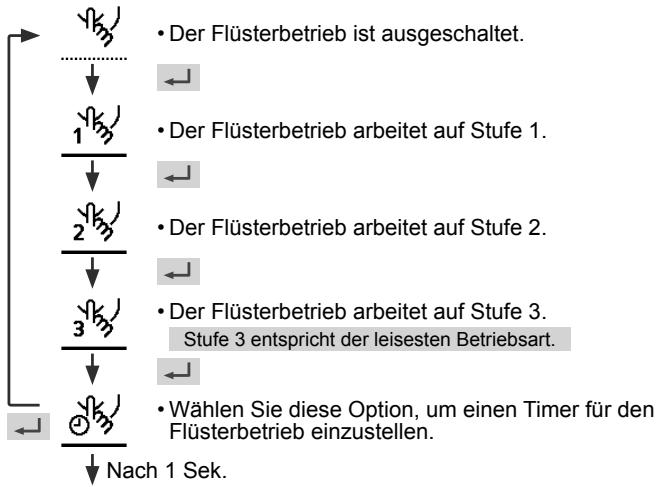

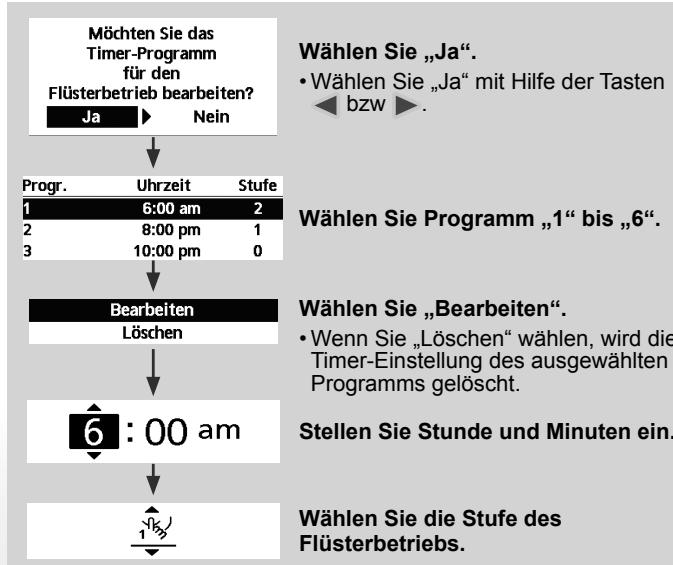

Flüsterbetrieb

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist! [≥]Schließ.

Wochentimer

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ← , um die Auswahl zu bestätigen.

Es ist keines der 6 Programme eingestellt! Möchten Sie sie bearbeiten?

Ja

Nein

Wählen Sie Ja.

• Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.
• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

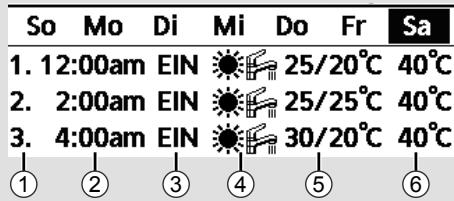

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ab.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme, 1 bis 6. ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS für den Timer. ④ Wählen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswählen die Tasten ab.

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über 2 Heizkreise verfügt).

Zone1	Zone2	EIN	25°C	45°C
EIN	25°C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

■ Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[Schließen]

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[Schließen]

• Stellen Sie sicher, dass alle Geräte ausgeschlossen sind, bevor Sie diesen Modus wählen, mit dem das GPC-System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Ja

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie → und halten Sie die Taste 5 Sekunden lang gedrückt.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1. Kennwort zurück auf 0000

2. Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
