Typ produktu	Pompa ciepła powietrze-woda
Marka	Panasonic
Model	WHSDC07H3E5
Wymiary jednostki zewnętrznej (S x W x G)	800 x 620 x 370 mm
Waga jednostki zewnętrznej	45 kg
Zasilanie elektryczne	230 V / 50 Hz
Moc grzewcza nominalna	7 kW
COP (Współczynnik wydajności)	Do 4.2
Czynnik chłodniczy	R410A
Funkcje główne	Ogrzewanie, chłodzenie, produkcja ciepłej wody użytkowej
Tryby specjalne	Tryb cichy, Turbo, Wymuszanie ogrzewania awaryjnego, Wymuszanie CWU awaryjnej
Programowanie	Programowanie tygodniowe
Konserwacja i czyszczenie	Czyścić filtry powietrza co miesiąc, sprawdzać ciśnienie obiegu
Bezpieczeństwo	Ochrona przed zamarzaniem, automatyczne zatrzymanie w przypadku przegrzania, blokada pilota
Części zamienne i naprawialność	Dostępne filtry, czujniki, pilot
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach

Często zadawane pytania - WHSDC07H3E5 PANASONIC

Jak włączyć tryb cichy?

Naciśnij przycisk Menu, wybierz ikonę Tryb cichy, a następnie potwierdź przyciskiem ↓. Tryb uruchamia się około 1 minutę po aktywacji.

Co zrobić w przypadku kodu błędu?

Wybierz opcję 'Inicjalizacja kodów błędów' w menu szybkim, aby przywrócić poprzednie ustawienia. Upewnij się, że wszystkie jednostki są wyłączone.

Jak zablokować pilota?

W menu szybkim wybierz 'Blokada R/C', a następnie wybierz 'Tak'. Aby odblokować, naciśnij dowolny przycisk i wprowadź 4-cyfrowy kod (domyślnie 0000).

Jak wymusić ogrzewanie awaryjne?

W menu szybkim wybierz 'Wymuś ogrzewanie awaryjne' i potwierdź przyciskiem ↓. Tryb uruchamia się po około 1 minucie. Wyłącza się, gdy system jest w normalnej pracy.

Jak zaprogramować tydzień?

Wybierz 'Prog. tyg.' w menu szybkim, a następnie 'Programowanie zegara'. Wybierz dni, ustaw godziny, tryb i temperaturę. Możesz skopiować ustawienie za pomocą 'Kopiuj zegar'.

Jak wymusić CWU awaryjną?

W menu szybkim wybierz 'Wymuś CWU awaryjną' i potwierdź przyciskiem ↓. Uwaga: ten tryb jest wyłączony, jeśli 'Wymuś ogrzewanie' jest aktywne.

Co to jest tryb Turbo?

Tryb Turbo pozwala szybciej osiągnąć zadaną temperaturę ogrzewania lub chłodzenia. Wybierz ikonę Turbo w menu szybkim i potwierdź.

Jak wymusić odszranianie?

W menu szybkim wybierz 'Wymuś odszranianie', aby odszronić zamarznięte rury. Ekran wyświetli 'Żądanie zaakceptowane'.

Gdzie znaleźć pełną instrukcję?

Możesz bezpłatnie pobrać instrukcję w formacie PDF na stronie notice-facile.com, wybierając swój język.

Jak zresetować hasło pilota?

Na ekranie WYŁ., naciśnij jednocześnie przyciski ▲, ▼ i ↓ przez 5 sekund. Wybierz 'Reset', aby zresetować kod do 0000.

INSTRUKCJA OBSŁUGI WHSDC07H3E5 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

26-31

Polski

Οδηγός συντόμου μενού

Αντλία θερμότητας αέρος-νερού

32-37

Ελληνικά

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

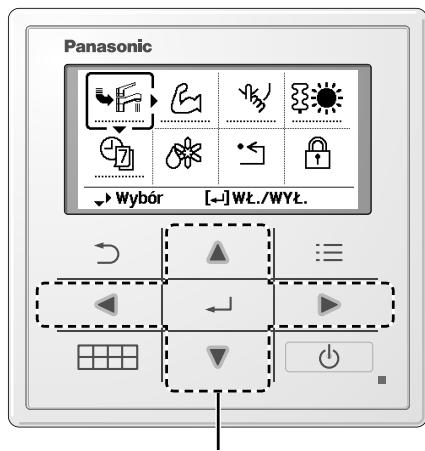

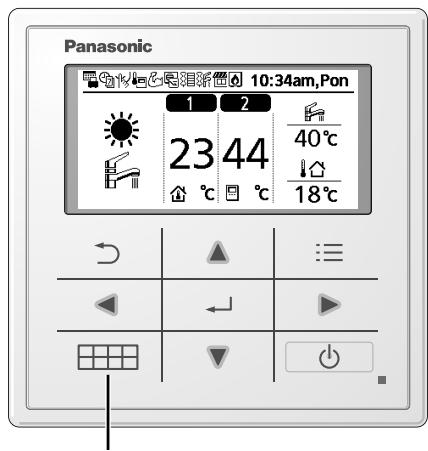

Jak używać menu podręcznych

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

① Naciśnij

② Wybierz menu za pomocą ▲ ▼ △ ▷. ③ Naciśnij ↓, aby włączyć/wyłączyć wybrane menu.

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzania

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[+]Wt./WYt.

Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

• Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest wyłączone.

Uwagi na temat ikony działania

Przykład:

• Ikona działania ze wskazaniem „...” = WYŁ.

• Ikona działania ze wskazaniem „ = WŁ.

Wymuszenie c.w.u.

Wybierz ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ← , aby potwierdzić swój wybór.

Wymuszenie grzania c.w.u. jest wyłączone. Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy wyłączone jest wymuszone działanie grzania.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Tryb intensywny

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ← , aby potwierdzić swój wybór.

Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu

Uwaga:

• Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

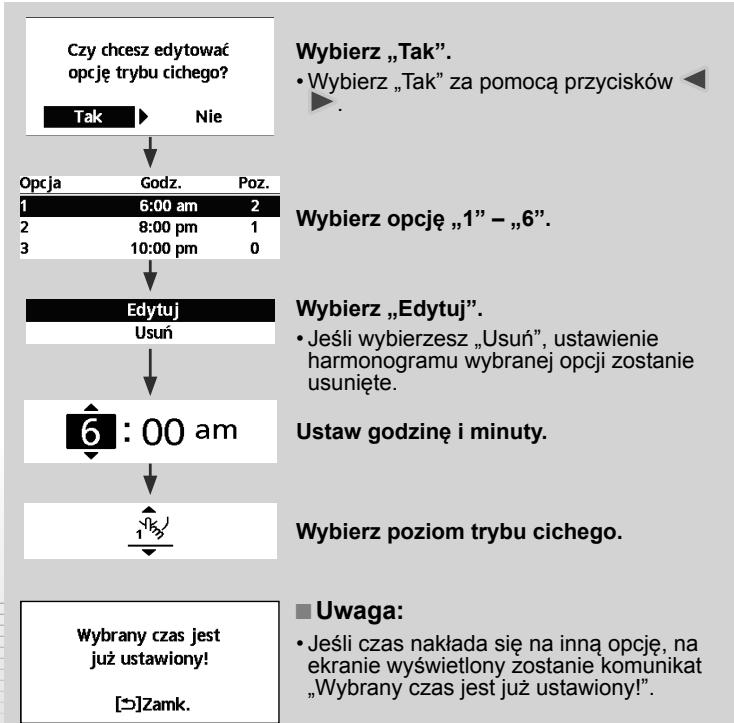

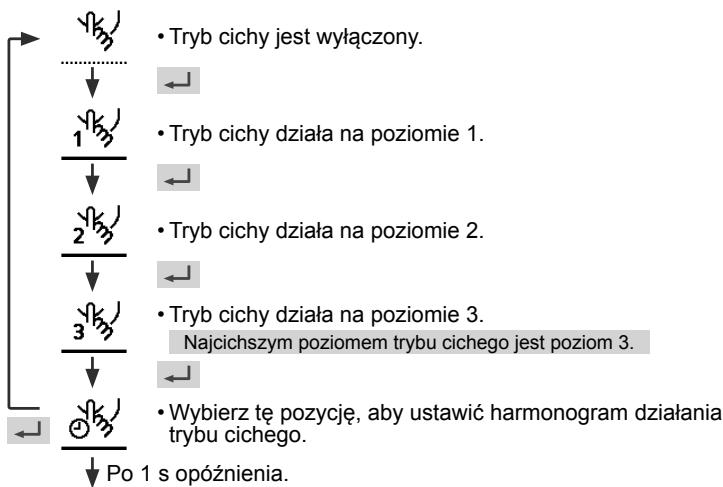

Praca cicha

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ← , aby potwierdzić swój wybór.

(Ciche działanie rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ← , aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki jest wyłączone.

Wymuszenie grzałki jest włączone.

Uwaga:

Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis Nieakt. z powodu Uruchom. działania!

Blok. z powodu działania urządzenia!

[5]Zamk.

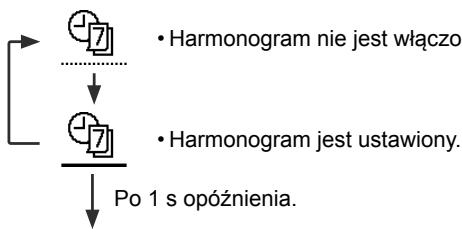

Harmonogram tygodniowy

Wybierz tę ikonę, aby usunąć (anulować) ustawienie harmonogramu tygodniowego.

Naciśnij ← , aby potwierdzić swój wybór.

Wybierz „Tak".

• Jeśli wybierzesz „Nie“, powrócisz do ekranu głównego.
• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. Kopiuj harmonogram: Wybierz, aby skopiować ustawienia harmonogramu.

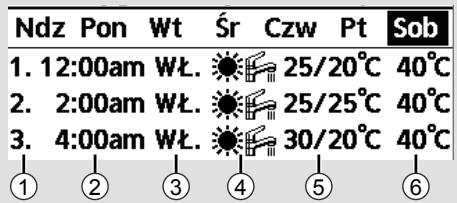

[Przykładowe ustawienia harmonogramu]

Za pomocą przycisków wybierz dni, które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcje „1" - „6". (2) Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania.

A/AB/BC/BC/BC/BC

-Wybierz tryb za pomocą przycisków

Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1		Str.2
W.L	25°C	W.L	25°C

(6) Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzania lub przy grzaniu / chłodzeniu.
• W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ← , aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[3]Zamkn.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamknij.

• Przed wyborem któregokolwiek trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje to przywrócenie poprzednich ustawień systemu.

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij →, aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Tak Nie

Wybierz „Tak".

(Ekran główny zostanie zablokowany.)

-Wybór "Nie" spowoduje powrót do ekranu głównego.

Aby odblokować sterownik

Naciśnij dowolny przycisk.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj i przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybierz „Reset".

1. Reset hasła do 0000

2. Sterownik odblokowy

(Ekran zostanie wyłączony po 3 sekundach).
