Tipo de producto	Bomba de calor aire-agua
Marca	Panasonic
Modelo	WHSDC07H3E5
Dimensiones de la unidad exterior (L x H x P)	800 x 620 x 370 mm
Peso de la unidad exterior	45 kg
Alimentación eléctrica	230 V / 50 Hz
Potencia calorífica nominal	7 kW
COP (Coeficiente de Rendimiento)	Hasta 4.2
Refrigerante	R410A
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria
Modos especiales	Modo silencioso, Turbo, Forzado calefacción auxiliar, Forzado ACS auxiliar
Programación	Programación semanal
Mantenimiento y limpieza	Limpiar los filtros de aire cada mes, verificar la presión del circuito
Seguridad	Protección antihielo, parada automática en caso de sobrecalentamiento, bloqueo del mando a distancia
Piezas de repuesto y reparabilidad	Filtros, sensores, mando a distancia disponibles
Información general	Manual de instrucciones disponible en varios idiomas

Preguntas frecuentes - WHSDC07H3E5 PANASONIC

¿Cómo activar el modo silencioso?

Presione la tecla Menú, seleccione el icono Modo silencioso, luego confirme con la tecla ↓. El modo se inicia aproximadamente 1 minuto después de la activación.

¿Qué hacer en caso de código de error?

Seleccione la opción 'Inicialización códigos de error' en el menú rápido para restaurar los ajustes anteriores. Asegúrese de que todas las unidades estén apagadas antes.

¿Cómo bloquear el mando a distancia?

En el menú rápido, elija 'Bloq. mando', luego seleccione 'Sí'. Para desbloquear, presione cualquier tecla e introduzca el código de 4 dígitos (por defecto 0000).

¿Cómo forzar la calefacción de auxiliar?

En el menú rápido, seleccione 'Forzar calefacción auxiliar' y confirme con ↓. El modo se inicia después de aproximadamente 1 minuto. Se desactiva cuando el sistema está en funcionamiento normal.

¿Cómo programar la semana?

Seleccione 'Prog. semanal' en el menú rápido, luego 'Programación reloj'. Elija los días, ajuste las horas, el modo y la temperatura. Puede copiar un ajuste con 'Copia reloj'.

¿Cómo forzar el ACS de auxiliar?

En el menú rápido, seleccione 'Forzar ACS auxiliar' y confirme con ↓. Tenga en cuenta que este modo está desactivado si 'Forzar calefacción' está activo.

¿Qué es el modo Turbo?

El modo Turbo permite alcanzar más rápidamente la temperatura de consigna de calefacción o refrigeración. Seleccione el icono Turbo en el menú rápido y confirme.

¿Cómo forzar el desescarche?

En el menú rápido, elija 'Forzar desescarche' para descongelar las tuberías congeladas. La pantalla mostrará 'Solicitud aceptada'.

¿Dónde encontrar el manual completo?

Puede descargar gratuitamente el manual PDF en formato PDF en notice-facile.com seleccionando su idioma.

¿Cómo restablecer la contraseña del mando a distancia?

En la pantalla APAGADO, presione simultáneamente las teclas ▲, ▼ y ↓ durante 5 segundos. Seleccione 'Reset' para restablecer el código a 0000.

MANUAL DE USUARIO WHSDC07H3E5 PANASONIC

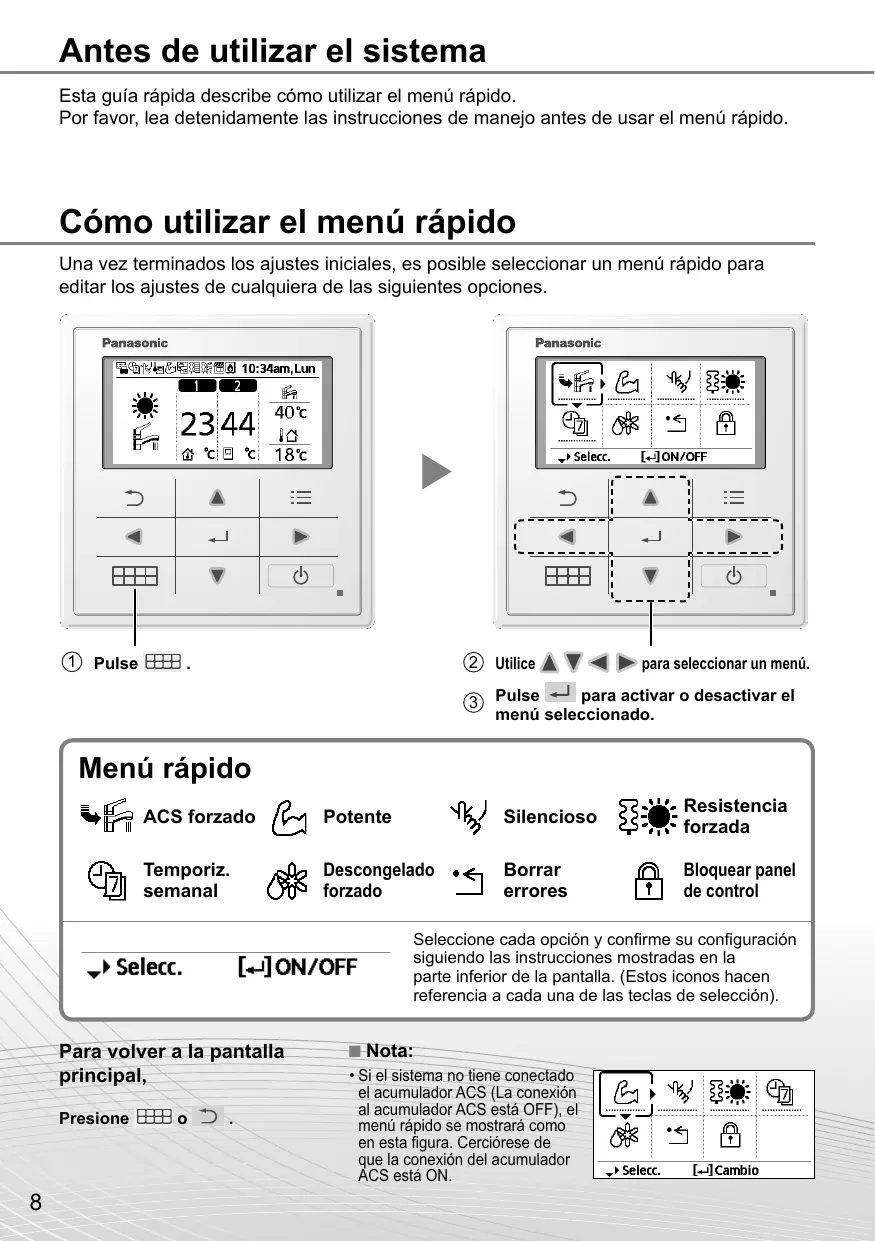

Guía del menu rápido

Sistema de bomba de calor aire a agua

3

Espanol

Esta guía<rápida describe como utilizar el menu<rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menu rápido.

como utiliser el menu=rápido

Una vez terminados los ajustes iniciales, es possible selectionar un menu rápido para editar los ajustes de在哪quiera de las siguientes.optiones.

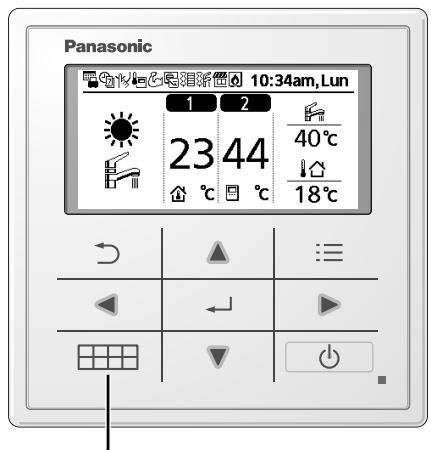

① Pulse.

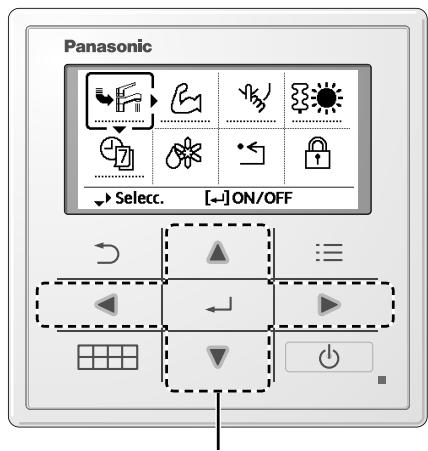

② Utilice ▲ ▼ △ ▷ para seleccionar un menu.
③ Pulse ← para activar o desactivar el menu seleccionado.

Menu rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Select.

[+]ON/OFF

Selección cada.option y confirma su configuración siguiendo las instruccionesmostatadas en la parte inferior de la pantalla. (Estos iconos hacer referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no Tiene conectado el accumulator ACS (Lareshación al accumulator ACS está OFF), el筷ó rápido se mostrará como en esta figura. Cerciórese de que lareshación del accumulator ACS está ON.

Notas sobre el icono de funcionaiento

Ejempio:

• Icono de funciona con "...= OFF

• Icono de funciona con “——” = ON

ACS forzado

Selección el suiviente icono para encender y apagar el accumulator ACS.

Pulse para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funciona y el modo recuperan el estado memorizzato anterior.

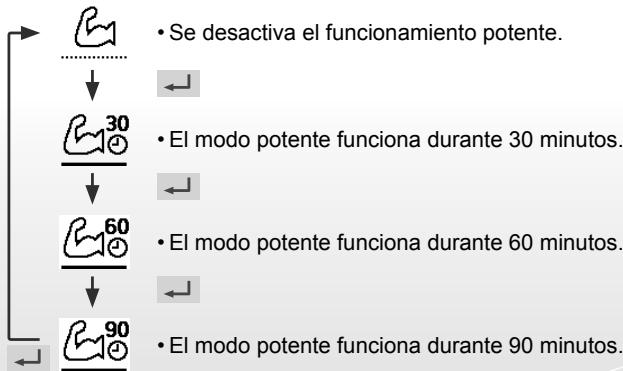

Potente

Selección este icono para el funcionaimiento potente en frío o calor.

Pulse para confirmar su selección.

(EI funciona potente se inicia aproximately 1 minuto après de haber pulsado ).

Nota:

• El modo potente se desconecta al apagar el sistema.

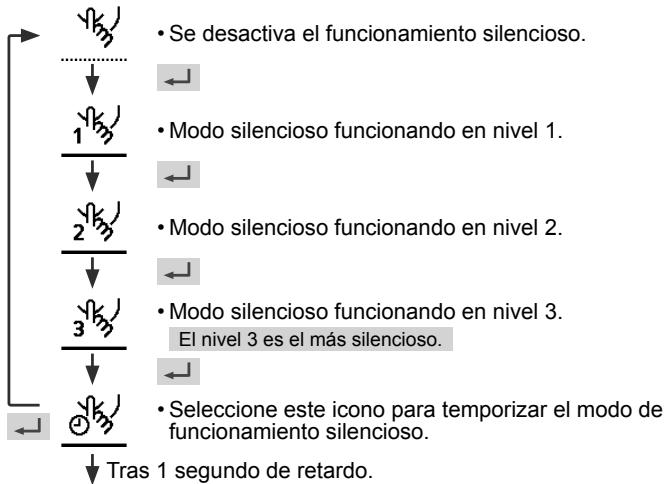

Silencioso

Selección este icono para activar el funciona silencioso.

Pulse para confirmar su seleccion.

(El funciona silencioso se inicia aproximately 1 minuto antes de haber pulsado.)

Selezione "Si".

Selección el patron "1" ~ "6".

Selección "Edisión".

• En caso de seleccionar "Borrar", se borrará el ajuste del patron del temporizador que haya的选择acionado.

Ajuste la hora y los Minutes.

Selección el nivel de silencio.

El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patron, la pantalla lo做不到 "El tiempo establecido se solapa!".

Resistencia forzada

Pulse para confirmar su selección.

(EI calefactor forzado se inicia aproximadamente 1 minuto afterwards de haber pulsado).

Nota:

• El calefactor forzado se deshabilita siempre que el equipo esté en funciona y se做不到á Deshabilitado bajo a la operación ON!

;Deshabilitido bajo a la operation ON!

[B]Cerrar

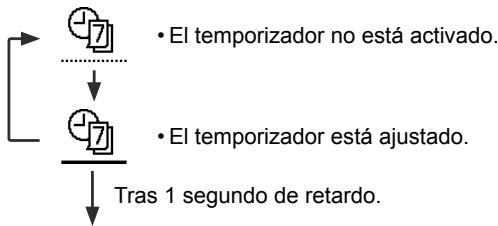

Temporal. semanal

Selección este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse para confirmar su seleccion.

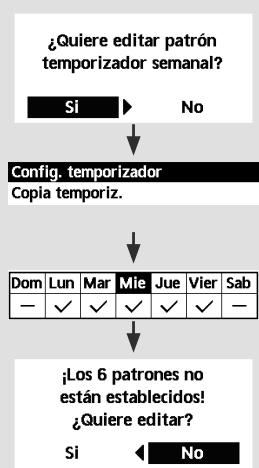

Selezione "Si".

• Al seleccionar "No" volver a la pantalla principal.

• Config. temporizador: Sezione Config. temporizador para editar el temporizador semanal.

• Copia temporiz.: SeLECTIONE para copiar los ajustes de un temporizador.

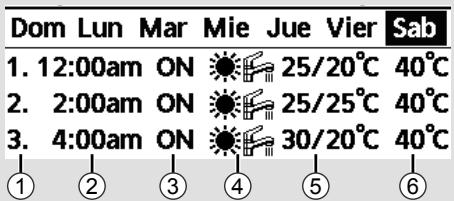

[Ejemplde los ajustes de un temporizador]

Seleccione el(los) dia(s) que deseee editor mediante los botones

Si no ha ajustado ninguno de los 6 patrones se做不到a esta pantalla.

① Selección el patron "1" ~ "6".
② Establishzca la hora y los Minutes del programa.
③ Seleccione ON u OFF para el programa.
(4) Seleccione el modo de funciona.

A/AB/

• Seleccione el modo mediante los botones

⑤ Establishzca las temperatas para las zonas 1 y 2 (en caso de que su sistemasonga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establishzca la temperatura del accumulator ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frio-calor.
• En caso de haber的选择acion el temporizador seminal para dos zonas, deben repetir el本身就是 procedimiento para la zona 2.

Descongelado forzado

Selección este icono paradescendingarlastuberías.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Solicitaceptada!

[B]Cerrar

Borrarerrores

Selección este icono para recuperar la configuración anterior en caso de error.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Solicitaceptada!

[B]Cerrar

• Cercórese de que todas las unidades están apagadas antes de selecciónar este modo, ya que restaurará el sistemascomplete a la configuraciónanterior.

Bloquear panel de control

Selección para bloquear el mando a distancia.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Quieres bloquear el control remoto?

Si No

Selezione "Si".

(La pantalla principal quedará bloqueada).

• Si selección "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulserialquiertecla.

(AI aceptar el modo se做不到a esta pantalla).

Introduzca los 4 digitos del numero (La pantalla se desbloquea al introducir el numero correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar sistemas)

Pulse , y continuamente durante 5 seguntos.

(AI acceptar el modo se做不到a esta pantalla).

(La pantalla se apagará cuando de 3segundos.)
