Type de produit	Pompe à chaleur air-eau
Marque	Panasonic
Modèle	WHSDC07H3E5
Dimensions de l'unité extérieure (L x H x P)	800 x 620 x 370 mm
Poids de l'unité extérieure	45 kg
Alimentation électrique	230 V / 50 Hz
Puissance calorifique nominale	7 kW
COP (Coefficient de Performance)	Jusqu'à 4.2
Réfrigérant	R410A
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire
Modes spéciaux	Mode silencieux, Turbo, Forçage chauffage secours, Forçage ECS secours
Programmation	Programmation hebdomadaire
Entretien et nettoyage	Nettoyer les filtres à air tous les mois, vérifier la pression du circuit
Sécurité	Protection antigel, arrêt automatique en cas de surchauffe, verrouillage télécommande
Pièces détachées et réparabilité	Filtres, capteurs, télécommande disponibles
Informations générales	Notice d'utilisation disponible en plusieurs langues

FOIRE AUX QUESTIONS - WHSDC07H3E5 PANASONIC

Comment activer le mode silencieux ?

Appuyez sur la touche Menu, sélectionnez l'icône Mode silencieux, puis confirmez avec la touche ↓. Le mode démarre environ 1 minute après activation.

Que faire en cas de code d'erreur ?

Sélectionnez l'option 'Initialisation codes erreurs' dans le menu rapide pour restaurer les réglages précédents. Assurez-vous que toutes les unités sont arrêtées avant.

Comment verrouiller la télécommande ?

Dans le menu rapide, choisissez 'Verrou R/C', puis sélectionnez 'Oui'. Pour déverrouiller, appuyez sur n'importe quelle touche et entrez le code à 4 chiffres (par défaut 0000).

Comment forcer le chauffage de secours ?

Dans le menu rapide, sélectionnez 'Forcer le chauffage de secours' et confirmez avec ↓. Le mode démarre après environ 1 minute. Il se désactive lorsque le système est en marche normale.

Comment programmer la semaine ?

Sélectionnez 'Prog. hebdo' dans le menu rapide, puis 'Programmation horloge'. Choisissez les jours, réglez les heures, le mode et la température. Vous pouvez copier un réglage avec 'Copie horloge'.

Comment forcer l'ECS de secours ?

Dans le menu rapide, sélectionnez 'Forcer l'ECS de secours' et confirmez avec ↓. Notez que ce mode est désactivé si 'Forcer le chauffage' est actif.

Qu'est-ce que le mode Turbo ?

Le mode Turbo permet d'atteindre plus rapidement la température de consigne de chauffage ou refroidissement. Sélectionnez l'icône Turbo dans le menu rapide et confirmez.

Comment forcer le dégivrage ?

Dans le menu rapide, choisissez 'Forcer le dégivrage' pour dégivrer les tuyaux gelés. L'écran affichera 'Demande acceptée'.

Où trouver la notice complète ?

Vous pouvez télécharger gratuitement la notice PDF au format PDF sur notice-facile.com en sélectionnant votre langue.

Comment réinitialiser le mot de passe de la télécommande ?

Sous l'écran ARRÊT, appuyez simultanément sur les touches ▲, ▼ et ↓ pendant 5 secondes. Sélectionnez 'Reset' pour réinitialiser le code à 0000.

MODE D'EMPLOI WHSDC07H3E5 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Avaykaotikn
λειουργia DHW

loxupó

Aθόpuβο

Avaykaotiknaetoupyia Oepuvtnpa

Avaykaotikn λειουργia DHW

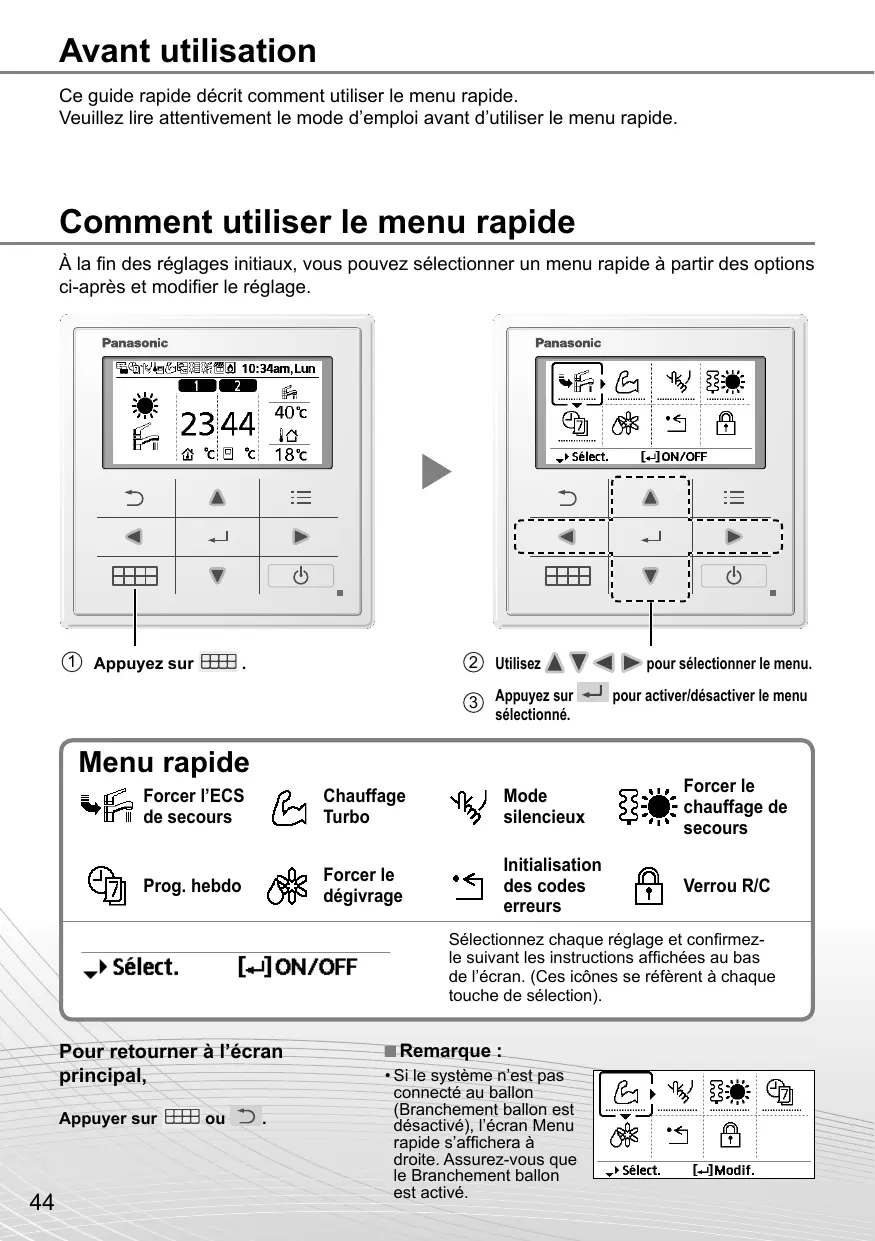

Ce guide rapide déscrit comment utiliser le menu rapide.

Veuillez dire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

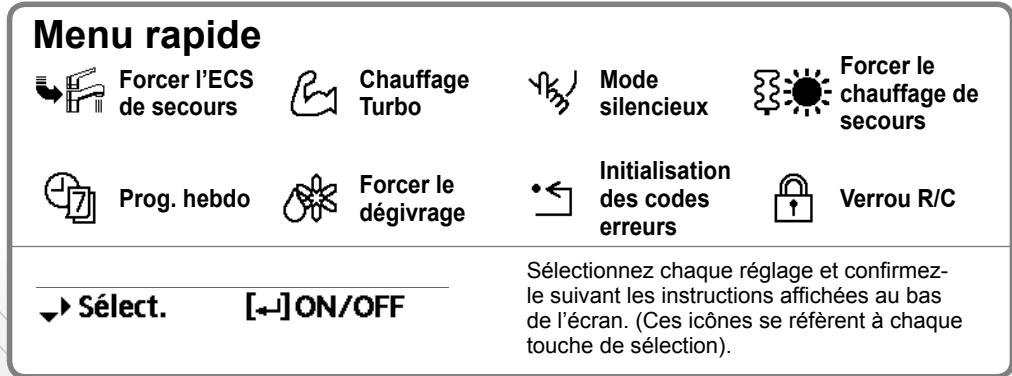

À la fin des réglages initiaux, vous pouvez selectionner un menu rapide à partir des options ci-après et modifier le réglage.

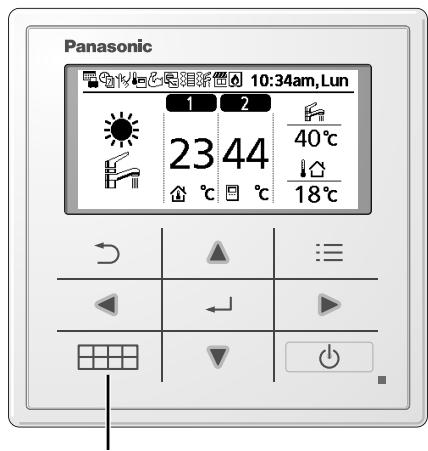

① Appuyez sur

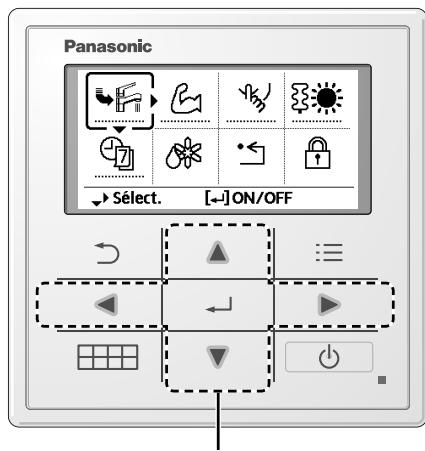

② Utilisez △▼ △▶ pour sélectionner le menu.
③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour returner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désacté), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icone de fonctionnement

Example:

• Indication de l'icone de fonctionnement « ..................... » = ARRÉT

• Indication de l'icone de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Selectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactifé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désacté, le fonctionnement et le mode doivent revenir au précédent état méorisé.

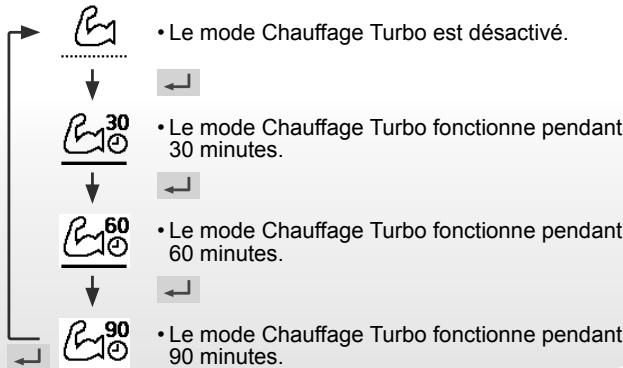

Chauffage Turbo

Selectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre pres de 1 minute après que ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

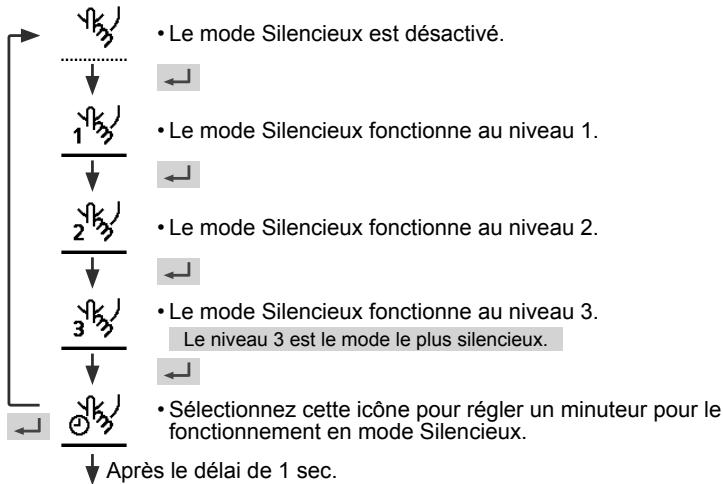

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre pres de 1 minute après que ait été activé).

Forcer lechauffagede secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait eté activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Déactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Dépréciationnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Selectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage returnera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

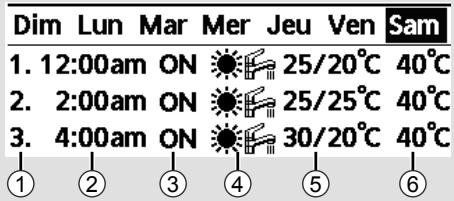

[Exemple d'une programmation horloge]

Selectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnéz le programme « 1 » ~ « 6 »
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÉT de l'horloge.
④ Sélectionnez le mode de fonctionnement.

A/AB/ 源/源/后/后/

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne

⑥ Réglez la température du gallon.

Remarque :

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact éted / hiver est activé.
  · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez repeter la même procédure avec la Zone 2.

Forcer le dégivrage

Selectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Selectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage returnera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe qu'elle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4quelconques chiffres du numero (si ce numero est correct, I'ecran se déverrouillera).

Pour réinitialiser le mot de passer oublie (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 seconds.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1.code initialisé à 0000

1. Telecommande débloquée

(L'écran s'eteindra au bout de 3 secondes.)
