Tipo di prodotto	Pompa di calore aria-acqua
Marca	Panasonic
Modello	WHSDC07H3E5
Dimensioni dell'unità esterna (L x A x P)	800 x 620 x 370 mm
Peso dell'unità esterna	45 kg
Alimentazione elettrica	230 V / 50 Hz
Potenza termica nominale	7 kW
COP (Coefficiente di Prestazione)	Fino a 4.2
Refrigerante	R410A
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria
Modalità speciali	Modalità silenziosa, Turbo, Forzatura riscaldamento di emergenza, Forzatura ACS di emergenza
Programmazione	Programmazione settimanale
Manutenzione e pulizia	Pulire i filtri dell'aria ogni mese, controllare la pressione del circuito
Sicurezza	Protezione antigelo, arresto automatico in caso di surriscaldamento, blocco telecomando
Pezzi di ricambio e riparabilità	Filtri, sensori, telecomando disponibili
Informazioni generali	Manuale d'uso disponibile in più lingue

Domande frequenti - WHSDC07H3E5 PANASONIC

Come attivare la modalità silenziosa?

Premere il tasto Menu, selezionare l'icona Modalità silenziosa, quindi confermare con il tasto ↓. La modalità si avvia circa 1 minuto dopo l'attivazione.

Cosa fare in caso di codice di errore?

Selezionare l'opzione 'Inizializzazione codici errore' nel menu rapido per ripristinare le impostazioni precedenti. Assicurarsi che tutte le unità siano spente prima.

Come bloccare il telecomando?

Nel menu rapido, scegliere 'Blocco R/C', quindi selezionare 'Sì'. Per sbloccare, premere un tasto qualsiasi e inserire il codice a 4 cifre (predefinito 0000).

Come forzare il riscaldamento di emergenza?

Nel menu rapido, selezionare 'Forzatura riscaldamento di emergenza' e confermare con ↓. La modalità si avvia dopo circa 1 minuto. Si disattiva quando il sistema è in funzionamento normale.

Come programmare la settimana?

Selezionare 'Prog. sett.' nel menu rapido, quindi 'Programmazione orologio'. Scegliere i giorni, impostare le ore, la modalità e la temperatura. È possibile copiare un'impostazione con 'Copia orologio'.

Come forzare l'ACS di emergenza?

Nel menu rapido, selezionare 'Forzatura ACS di emergenza' e confermare con ↓. Notare che questa modalità è disattivata se 'Forzatura riscaldamento' è attiva.

Cos'è la modalità Turbo?

La modalità Turbo consente di raggiungere più rapidamente la temperatura impostata di riscaldamento o raffreddamento. Selezionare l'icona Turbo nel menu rapido e confermare.

Come forzare lo sbrinamento?

Nel menu rapido, scegliere 'Forzatura sbrinamento' per sbrinare i tubi gelati. Lo schermo mostrerà 'Richiesta accettata'.

Dove trovare il manuale completo?

È possibile scaricare gratuitamente il manuale PDF in formato PDF su notice-facile.com selezionando la propria lingua.

Come resettare la password del telecomando?

Sotto lo schermo SPENTO, premere contemporaneamente i tasti ▲, ▼ e ↓ per 5 secondi. Selezionare 'Reset' per reimpostare il codice a 0000.

MANUALE UTENTE WHSDC07H3E5 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

• Selezione "Si" mediante los botones

Selezione "Reinicio".

1. Password reseteado a 0000
2. Termostato abierto

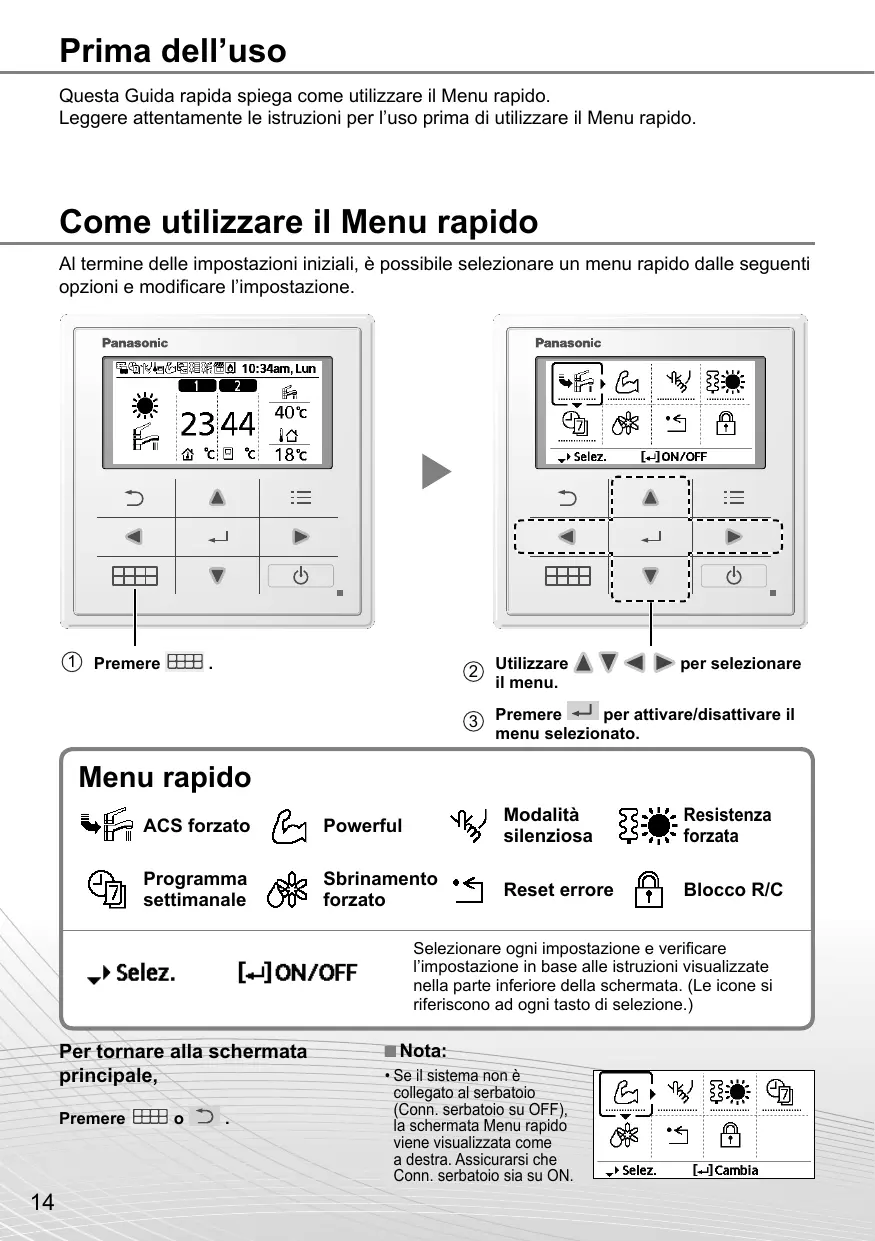

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

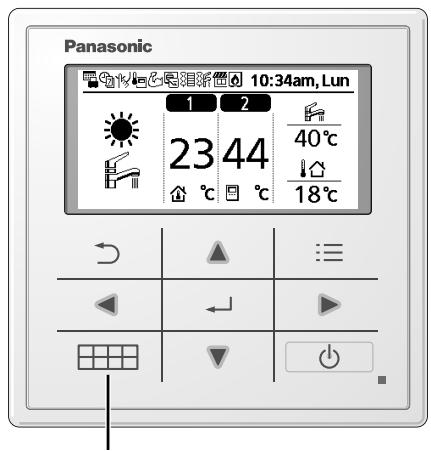

① Premere

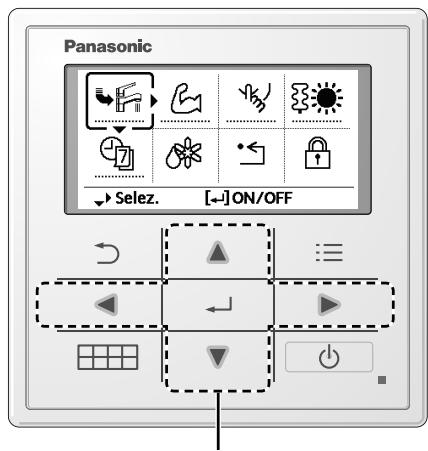

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore

Blocco R/C

Selez.

[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Leicone si riferiscono ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere l o

Nota:

• Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indica con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confirmare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

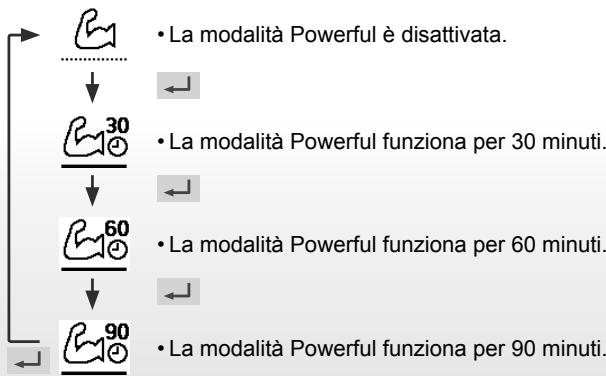

Powerful

Selezionare esta icona per azionare in a massima potenza l'implanto di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

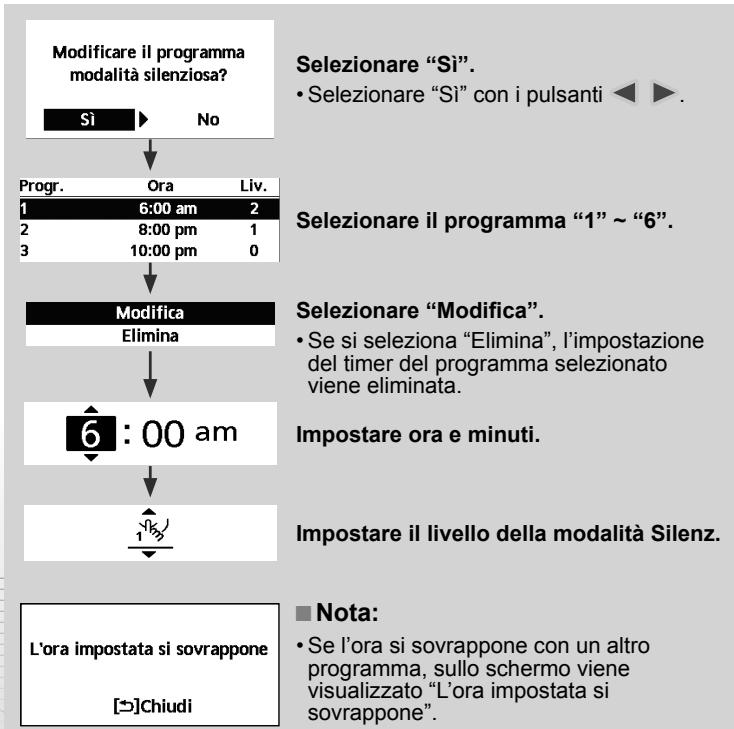

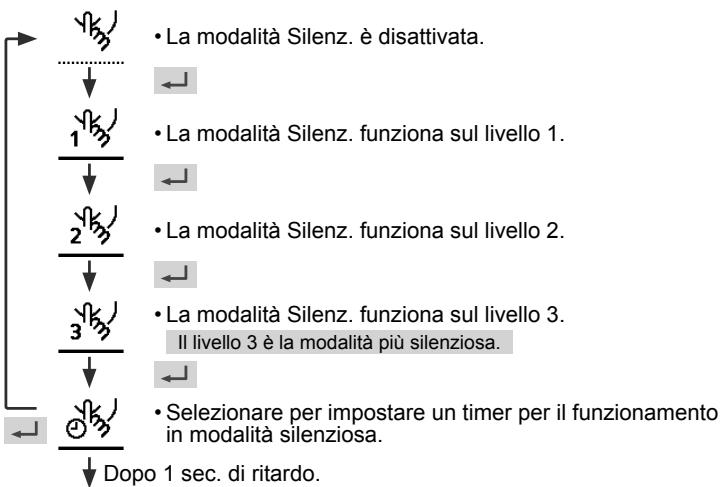

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto après la pressione di ←).

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3]Chiudi

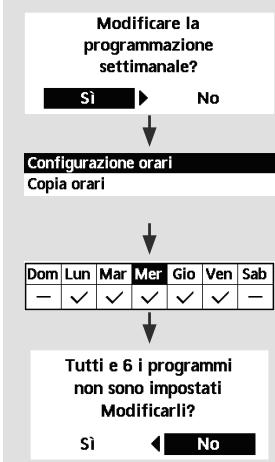

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere perconfermarelascelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

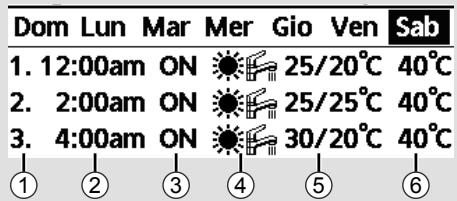

[Esempio di Configurazione orari]

Selectionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionate la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il systemà dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezione questa modalità che ripristina le impostazioni predefinite dell'interoSYSTEMA.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un taste.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cîfre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente , e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare"Reset".

(Lo schermo si spagnectp 3 secondi.)
