S80MW1E5 - Warmtepomp PANASONIC - Gratis gebruiksaanwijzing en handleiding

Merk	Panasonic
Model	S80MW1E5
Producttype	Commerciële hydraulische warmtepomp
Koelmiddel	R410A (GWP 1975)
Hoofdfuncties	Koeling, verwarming, onderhoud, reservoirmodus
Watertemperatuurbereik (koeling)	5 °C tot 20 °C (of 14 °C tot 25 °C)
Watertemperatuurbereik (verwarming)	25 °C tot 45 °C (of 15 °C tot 30 °C)
Buitentemperatuurbereik (koeling)	-10 °C tot 46 °C (droge bol)
Buitentemperatuurbereik (verwarming)	-20 °C tot 35 °C (natte bol)
Bediening	High-end bedrade afstandsbediening CZ-RTC5 (optioneel)
Sterilisatiefunctie	Ja, ter voorkoming van legionellabesmetting (max 4 uur)
Automatische ontdooiing	Ja
Onderhoud en reiniging	Reinig de binnenkant niet zelf; schakel een professional in. Schakel de stroom uit voordat u de buitenkant reinigt.
Veiligheid	Aarding verplicht; gebruik geen verlengsnoer; niet aanraken met natte handen; stoppen bij afwijking.
Installatie	Alleen voor een gekwalificeerde installateur. Zorg voor een apart stopcontact en een aardlekschakelaar.
Elektrische voeding	Zie typeplaatje; spanning en frequentie afhankelijk van installatie.
Algemene informatie	Handleiding beschikbaar in meerdere talen; model- en serienummers op het typeplaatje.
Repareerbaarheid	Niet zelf repareren; neem contact op met de erkende dealer.

Veelgestelde vragen - S80MW1E5 PANASONIC

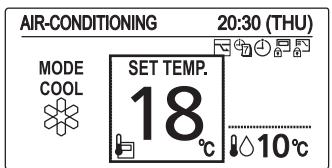

Hoe stel ik de watertemperatuur in in de verwarmingsmodus?

Gebruik de bedrade afstandsbediening. Druk in de normale modus op de selectietoets en vervolgens op ▲ of ▼ om de temperatuur in te stellen tussen 25 °C en 45 °C.

Wat te doen bij een foutcode op het scherm?

Foutcodes zoals E03, F01, enz. duiden op een storing. In de meeste gevallen is een reset (uitschakelen en weer inschakelen) voldoende. Als de fout aanhoudt, neem dan contact op met een professional.

Kan ik de binnenkant van het apparaat zelf reinigen?

Nee, de binnenkant moet worden gereinigd door een erkende dealer. U riskeert een elektrische schok of beschadiging van het apparaat.

Hoe vaak moet ik het reservoir laten steriliseren?

De sterilisatie wordt automatisch eenmaal per week geactiveerd. U kunt de dag en tijd programmeren in het menu 'Sterilisatietimer'.

Wat betekent het pictogram 'SSS' op het scherm?

Het SSS-pictogram geeft aan dat de interne verwarming actief is. Als het knippert, is er een storing. Raadpleeg de handleiding voor meer details.

De warmtepomp verwarmt niet genoeg als het heel koud is. Wat te doen?

De prestaties nemen af bij lagere buitentemperaturen. U kunt een bijverwarming gebruiken (signaal 'externe apparaataanvraag' beschikbaar). Controleer ook of de luchtinlaten niet geblokkeerd zijn.

Hoe activeer ik de bedrijfsmodus 'warmtecurve'?

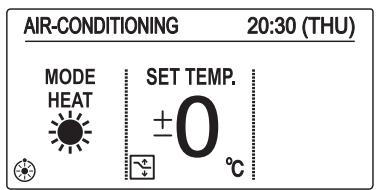

Druk in de verwarmingsmodus op de selectietoets om over te schakelen naar regeling via de warmtecurve. De watertemperatuur wordt automatisch aangepast aan de buitentemperatuur. U kunt de offset aanpassen van -5 tot +5.

De ventilator blijft draaien na het uitschakelen. Is dit normaal?

Ja, dit kan gebeuren tijdens het ontdooien of olie-terugwinning. Het apparaat stopt automatisch na een paar minuten.

Welk type koelmiddel gebruikt deze warmtepomp?

Het koelmiddel is R410A, met een aardopwarmingsvermogen (GWP) van 1975. Niet in de atmosfeer laten ontsnappen.

Kan ik een verlengsnoer gebruiken?

Nee, het gebruik van een verlengsnoer of niet-gespecificeerd snoer is verboden. Dit brengt risico op oververhitting of brand met zich mee. Gebruik een apart stopcontact.

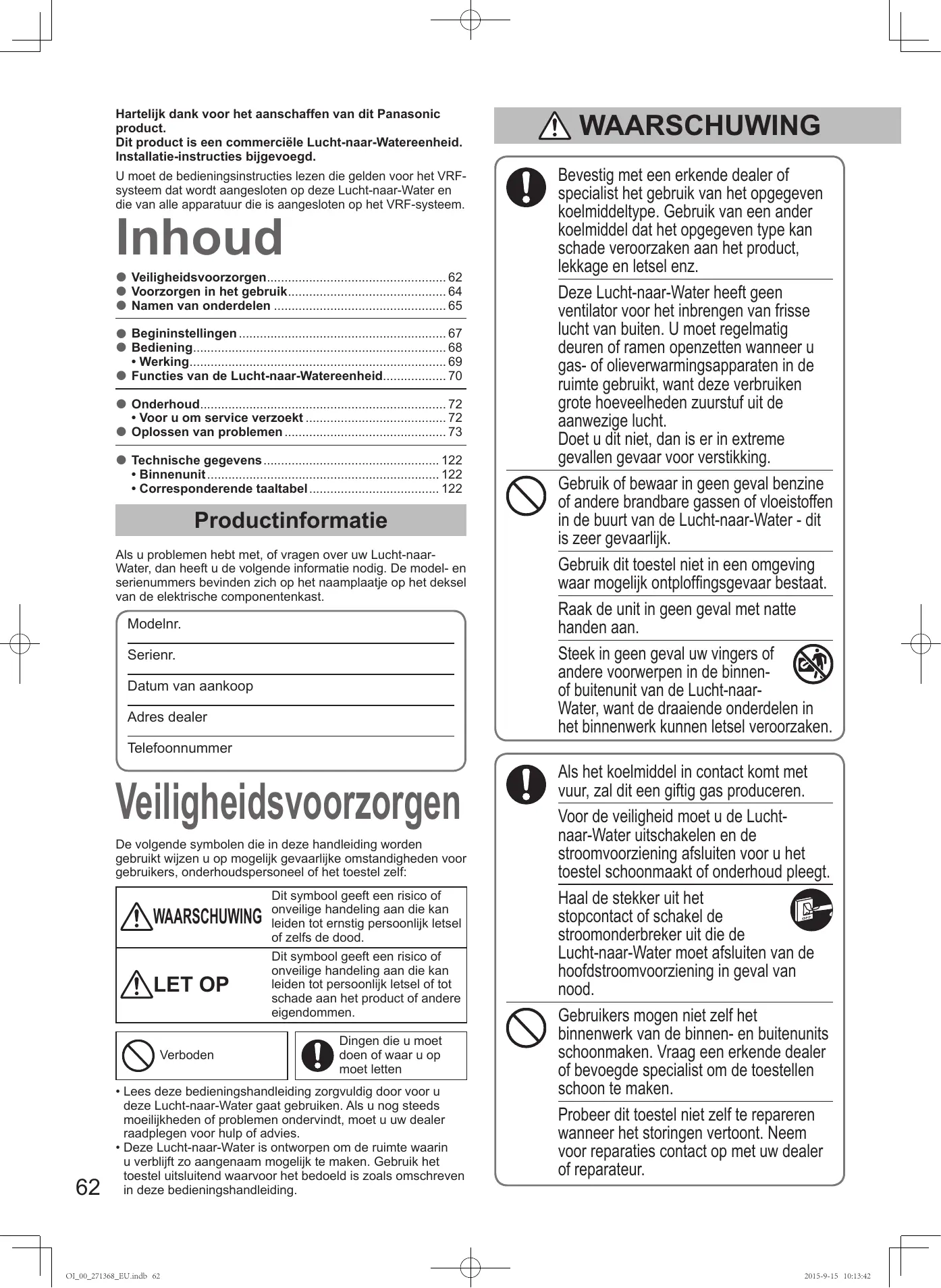

GEBRUIKSAANWIJZING S80MW1E5 PANASONIC

Lees deze gelebruiksinstructies goed door voor u het apparaat gebruikt en bewaar ze voor toekomstig geleruik.

PORTUGUES

74 85

Hartelijk dank voor het aanschaffen van dit Panasonic product.

Dit product is een commerciele Lucht-naar-Watereenheid. Installatie-instructies bijgevoegd.

U要去 bedieningsinstrumenties lezen die gelden voor het VRF-systemeem dat wordt aangesloten op deze Lucht-naar-Water en die van alle apparatuur die is aangesloten op het VRF-system.

Inhoud

Veiligheidsvoorzorgen 62
Voorzorgen in het gebruik 64
- Namen van onderdelen 65

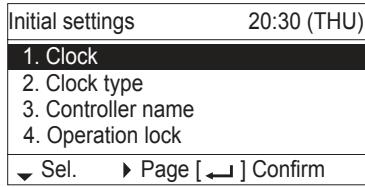

Begininstallingen 67
Bediening 68
· Werking 69

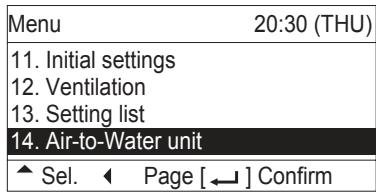

Functies van de Lucht-naar-Watereenheid 70

Onderhoud 72
Voor u om service verzoekt 72
Oplossen van problemen 73

Als u problemen hebt met, of vragen over uw Lucht-naar-

Water, dan heeft u de volgende informatatie nodig. De model- en serienummers bevinden zich op het naamplaatje op het deksel van de elektrische componentenkast.

Modelnr.

Serienr.

Datum van aankoop

Adres dealer

Telefoonnummer

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op möglichke gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zich:

WAARSCHUWING	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zichs de dood.
LET OP	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.

Verboden

Dingen die u moet doen of waar u op moet letten

• Lees deze bedieningshandleiding zorgvuldig door voor u deze Lucht-naar-Water gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondvindt, moet u uw dealer raadplegen voor hulp of advies.
• Deze Lucht-naar-Water is ontworpen om de ruimte waarin u verblijft zo aangenaam möglich te make. Gebruik het toestel uitsluitend waaroor het bedoeld is zoals omschreven in deze bedieningshandleiding.

Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koelmiddeltype. Gebruik van een ander koelmiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz.

Deze Lucht-haar-Water heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanner u gas- of olieverwarmingsapparaten in deruimte gezruikt,want deze verbruiken groe hoeveelheden zuurstufuit de aanwezige lucht.

Doet u dit Niet, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de Lucht-naar-Water - dit is zeer gevaarlijk.

Gebruik dit toestel nicht in een omgeving waar möglichk ontploffingsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steek in geen geval uw vingers of andere voorwerpen in de binnen-of buitenunit van de Lucht-naar-Water,want de draaiende onderdelen in het binnenwerk konnen letsel veroorzaken.

Als het koelmiddel in contact komt met vuur, zal dit een giftig gas produceren.

Voor de veiligheid moet u de Lucht-\ haar-Water uitschakelen en de\ stroomvoorziening afsluiten voor u het\ toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de Lucht-naar-Water要去 afluien van de hoofdstroomvoorziening in geval van nood.

Gebruikers mogen nicht zich het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de toestellen schoon te make.

Probeer dit toestel nicht zich te repareren wonneer het storingen vertoont. Neem voor reparations contact op met uw dealer of reparateur.

Zorg voor een apart stopcontact dat uitsluitend bestemd is voor elk individueltoestel en een stroomonderbroker, aardlekschakelaar of verliesstroomschakelaar ter beveiliging gegen te hove stromen in de uitsluitend voor de apparatuur bestemde stroomleiding.

Zorg voor een apart stopcontact voor elk individueltoestel; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet het toestel geaard worden.

Gebruik geen snoeren waaraan veranderingen zich aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die nicht voldoen aan de specificaties om oververhitting en brand te voorkomen.

Staak het gebruik van het product onmiddelijk wanner er zich enige abnormaliteit/storing voordoet en haal de stekkeruit het stopcontact of schakel de stroomonderbrekeruit.

(Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaaat vaak door.
• Het product start soms nicht op wanneer het worden ingeschakeld.
• De stroom valt soms UIT wanner het snoer worden verplaatst.
• Er is een brandlucht of een abnormaal geluid terwijl het toestel in werkig is.
• De behuizing is verrormd of zeer heet.
• Er lekt water uit de binnenunit.
• Het snoer of de stekker worden zeer heet.
• De ventilatorsnelheid kan nicht worden geregeld.
• Het toestel stocht gelijk nadat het worden ingeschakeld.
• De ventilator stopt nicht, ook al wordt het toestel uit gezet.

Neem onmiddelijk contact op met uw dealer voor onderhoud/reparatie.

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industriie en in boerderijen, of voor commercieel gebruik door ongetraind personeel.

Dit toestel kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, perceptuele of geestelijkke vermogens of met een gebrek aan ervaring en kennis, Mits zich onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zich de.daaraan verbonden gesaren begrijpen.

Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5m bij het toestel vandaan�.

Koel of verwarm de ruimte nicht teveel als er baby's of minder validen aanwezig zijn.

Zet de Lucht-naar-Water Niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want waar bevindt zich de ventilator die zeer snugl ronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit Niet aan. U kunt hierdoor letsel oplopen.

Ga Niet op het toestel zitten of staan. U zou er per ongeluk vanaf{kennen vallen.

Steek geen voorwerpen in de VENTILATORBEHUIZING.

Hierdoor kurz u letsel oplopen en kan het toestel beschadigd raken.

KENNISGEVING

• Tijdens onweer is het möglichk dat de compressor tjdelijk stoot met werken. Dit is geen mechanische storing. Het toestel za na een pau minuten weeer normalaal functioneren.
• De Engelse tekst vormt het origineel van deze instructies. De andere talen+zijn vertalingen van de originele instructies.

Belangrijke informatie over het gebruikte koelmiddel

Dit product bevat gefluoreerde broeikasgassen, die onder het Kyoto-protocol vallen. Laat de gassen nicht in de atmoseer ontsnappen.

Koelmiddeltype: R410A

GWP-waarde(1): 1975

(1) GWP = Aardopwarmingsvermogen (Global Warming Potential)
Geregelde controls op koelmiddellekkages können vereist zich op grond van Europese ofplaatselijkke regelgeving. Neem contact op met uwplaatselijkke dealer voor meer informatie.

Voorzorgen in het gebruik

Installatie

• Deze Lucht-naar-Water要去 correct worden geinstalleerd door bevoegde installateurs overeenkomstig de installment-instructies die met dit toestel worden meegeleverd.
• Controller voor de installmentie of het voltage van de stroomvoorziening bij u.thuis of op uw werkplek hetzelfde is als het voltage dat staat aangegeven op het naamplaatje.

WAARSCHUWING

Vermijd de volgende installmentiekken.

• Plekken met rook of brandbare gassen. Vermijd ook plekken met zeer hoge temperaturen, zoals broeikassen.
• Plekken met voorwerpen die zeer veel warmte produceren.

Attentie:

• Installee de buitenunit Niet op plekken waar er zeewater direct op kan spetteren, of in een zwavelrijke omgeving, bijvoorbeeld bij een hete bron. (Om de Lucht-naar-Water te beschermen gegen zware corrosie

Bedrading

• Alle bedrading要去 voldoen aan de terplaatse geldende regelgeving voor elektrische installations. (Neem contact op met uw dealer of een gediplomeerd elektricien voor details.)
• Elk toestel moet correct geaard worden met een aarddraad of via de bedrading voor de stroomvoorzieening.
• De bedrading moet worden uitgevoerd door een bevoegde elektricien.

Voorbereiding voor inbedrijfstelling

Schakel de hoofdschakelaar 5 uu roor u het toestel wilt gaan gebruiken al in.

(Oh warm te konnen draaien)

Laat de hoofdschakelaar aan (ON) staan bij doorlopend gebruik.

OPMERKING

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de Lucht-naar-Water aflsuit van de hoofdstroomvoorziening wanner u het toestel langere vrij nicht zult gebruiken.

Tips voor het besparen van energie

Vermijd

Zorg ervoor dat de luchtinlaat en -uitlaat, of de waterinlaat en -uitlaat van de unit Niet geblokkeerd worden. (Als een in- of uitlaat geblokkeerd worden, zal de unit nicht goed kurenwerken, of kuren er storingen optreden.)
- Gebruikijdens het koelen zonwering, luxaflex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt.

■ Wel doen

• Houd het water algijd schoon. (Een verstopt filter heeft een negatieve invloed op de prestaties van de unit.) "Onderhoud" (blz.72)
• Om te voorkomen dat eenmaal gekoelde of verwarmde lucht ontsnapt, moet u ramen, deuren en andere openings dicht honden.

Werkingsvoorwaarden

Gebruik deze Lucht-naar-Water binnen het volgende temperatuurbereik.

Buitenunit	Temperatuurbereik binnen (water)	Temperatuurbereik buiten
3WAY (type MF2)
Koelen*1	14°C ~ 25°C (5°C ~ 20°C)	-10°C ~ 46°C (*DBT)
Verwarmen	15°C ~ 30°C (25°C ~ 45°C)*2	-20°C ~ 35°C (*NBT)
Koelen & verwarmen	—	-10°C ~ 35°C (*DBT)

DBT: Droge Bol Temperatuur NBT: Natte Bol Temperatuur

1: U moet de 2-weg klep installereren in het geval dat er een radiator/vloerverwarming is geinstalleerd in het koelcircuit. Als er zich cons vomt op de radiator/vloerverwarming bij het ontdooien, dan moet u de Lucht-naar-Water aanzetten op verwarmen om condensvorming te voorkomen.
2: Wanneer de watertemperatuur lager is dan 25^ ,要去 het water tot boven 25^ voorverwarmen (alleen op de Lucht-naar-Watereenheid).

Informatiek voor gebruikers betreffende de inzameling en verwijdering van oude apparatuur en gebruikte batterijen

Deze symbolen op de producten, verpakking en/of begeleidende documentatie beteken dat gebruekte elektrische en elektronische producten en batterijen nicht samen met gewoon huishoudelijk afval wegeworpen mogen worden.

Voor de correcte behandeling, hergebruik en recycling van oude producten en batterijen moet u ze waar de daartoe bestemde inzamelingspunten brengen overeenkomstig uw nationale regelgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten en batterijen op de juiste manier te verwijderen, helpt u mee waardevolle hulpbronnen te conserveren en möglichke negatieve effecten op de menselijke gezondheid en het milieu die anders können voortkommen uit Incorrecte verwijdering van afval te voorkomen.

Voor meer informatie over de inzameling en recycling van oude producten en batterijenkest u contact opnemen met uwplaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt waar de items aangeschäft hebt.

Volgens de terplaatse geldende regelgeving konnen er straffen of andere maatregelen gelden voor het Niet op de juiste wijze verwijderen van dit afval.

Voor zakelijk gebruikers in de Europese Unie

Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie.

[Informatie over verwijdering in andere landen buiten de Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uwplaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is.

Opmerking over het batterijsymbool (zie de twee voorbeelden):

Dit symbol kan worden gebrukt in combinatie met een chemische aanduiding. In dit geval voldoet de aanduiding aan de eisen uit de Richtlijn voor de chemische stof in kwestie.

Pb

Namen van onderdelen

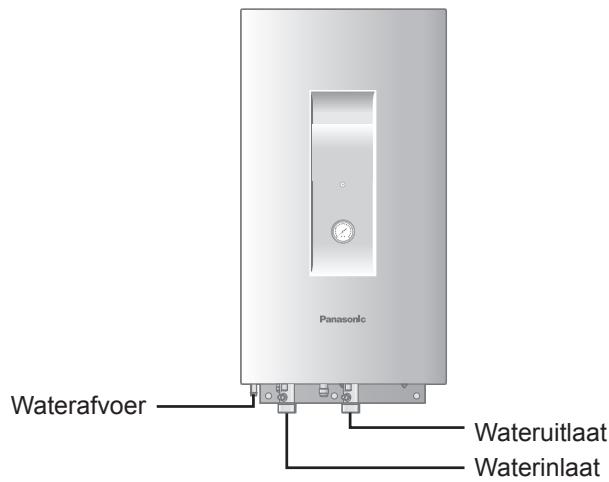

BINNENUNIT

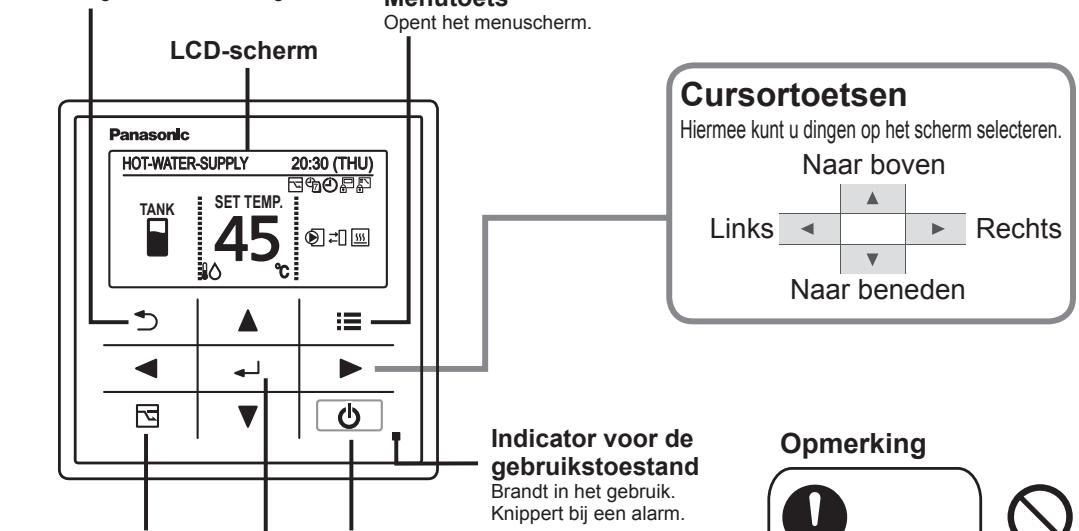

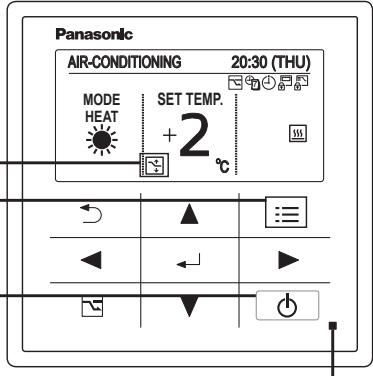

Afstandsbediening met draad en hoge specificaties (Optioneel: Modelnr. CZ-RTC5)

Terugtoets

Laat u terugkeren maar het vorige scherm.

Energiebesparingstoets

Schakeltussen de standen voor energiebesparing/normaal gebruil

Start/Stoptoets

Om een handeling te latent starten of te stoppen.

Entertoets

Hiermee maakt u uw keuzes definitief.

Opmerking

Druk op het midden

Geen handschoenen

Geen pen

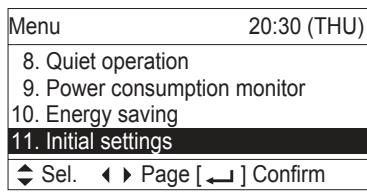

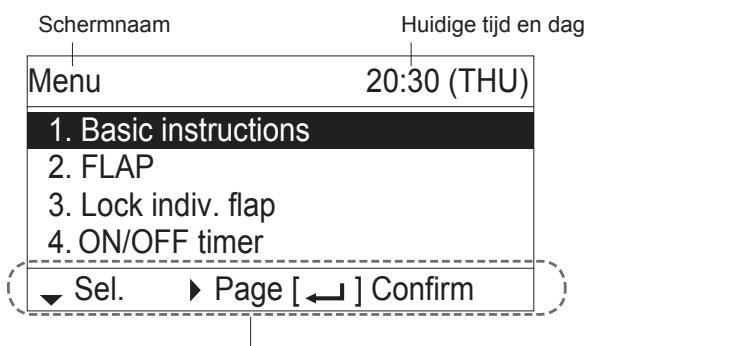

Menuschem

Bedieningsaanwijzingen Hier staat kort aangegeven wat u kunt doen.

• ▲▼▲▶: Cursortoetsen
  : Entertoets

NEDERLANDS

Namen van onderdelen

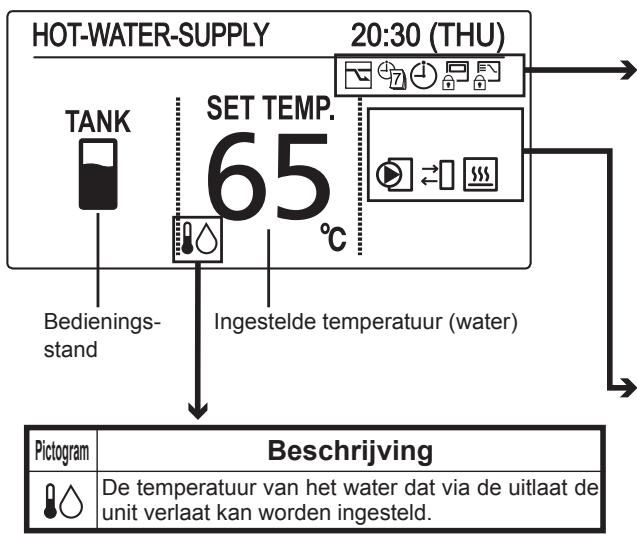

TANK-stand

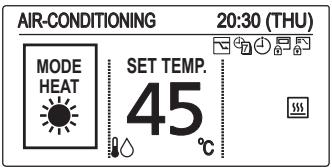

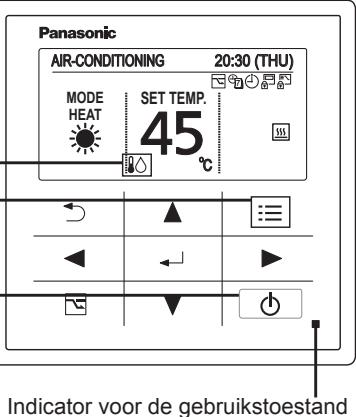

Instellingspictogrammen op het hoofdschemm

Pictogram	Beschrijving
	Er kan nicht geschakeld worden:tussen de bedieningsstanden. (Er kan ook nicht geschakeld wordenaar de automatische bediening.)
	De afstandsbediening worden beperkt door een centrale bediening.
	De [ON/OFF timer (AAN/UIT-timer)] is ingesteld.
	De [Weekly timer (Weektimer)] is ingesteld.
	Het systemerwerkt nu in de stand voor energiebesparing.

Pictogram	Beschrijving

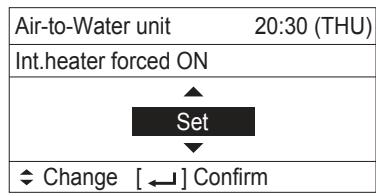

	De interne verwarming is in werkung.
	De interne verwarming werkt nicht goed.
	De interne verwarming is handmatig in werkung gesteld.
OFF	De interne verwarming is nicht in werkung gesteld.
	De functie ter voorkoming van het bevriezen van het water is in werkung.
	Extern apparaat begruisklaar aanvraag*1
	Extern apparaat melding*2
	Externe pomp is in werkung.
	Water worden gesteriliseerd.

1 Wanner de warmtecapaciteit voor de Lucht-naar-Water onvoldoende is, worden er een uitgangssignaal maar het externe apparaat gestuurd.
2 Wonneer de melding worden ingevoerd vanaf het externe apparaat, za het pictogram verschijnen op de afstandsbediening met draad.

Air-Conditioningstand

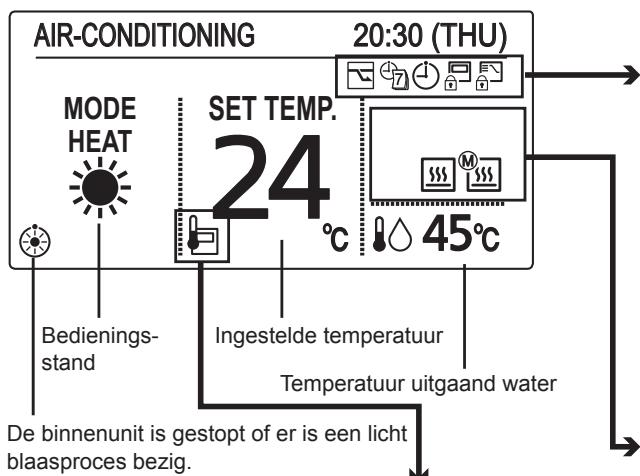

Instellingspictogrammen op het hoofdschemm

Pictogram	Beschrijving
	Er kan nicht geschakeld worden:tussen de bedieningsstanden. (Er kan ook nicht geschakeld wordenaar de automatische bediening.)
	De afstandsbediening worden beperkt door een centrale bediening.
	De [ON/OFF timer (AAN/UIT-timer)] is ingesteld.
	De [Weekly timer (Weektimer)] is ingesteld.
	Het system verwelt nu in de stand voor energiebesparing.

Pictogram	Beschrijving

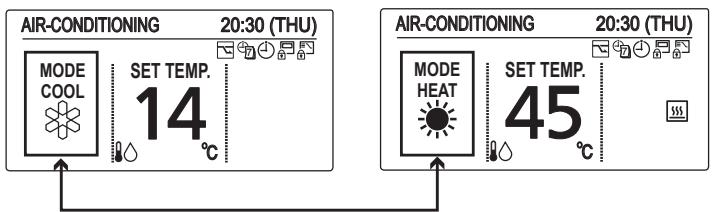

	De temperatuur van het water dat via de uitlaufat de unit verlaat kan worden ingesteld.
	De kamertemperatuur kan worden ingesteld met de thermosensor (van de afstandsbediening of op een andere locatie).
	De thermosensor (van de afstandsbediening of op een andere locatie) werkkt Niet goed.
	De offsetwaarde van de verwarmingscurve (Heating Curve) kan worden ingesteld. (Alleen in de verwarmingsstand.)

Pictogram	Beschrijving
	De interne verwarming is in werking.
	De interne verwarming werkt nicht goed.
	De interne verwarming is handmatig in werking gesteld.
	De interne verwarming is nicht in werking gesteld.
	De functie ter voorkoming van het bevriezen van het water is in werking.
	External pomp is in werking.

Begininstallingen

■ Klok

Kloktype

■ Vergrendeling

Wanner u voor het eerst de stroom inschakelt,要去 de afstandsbediening worden geinitialiseerd voor de Lucht-haar-Watereenheid.

Raadpleeg de installment-instructions of de installerateur.

1 Open het menuschem.

• Omtering te keren maar het vorigescherm

druk op

■ Om terug te keren maar het hoofdschemr

Druk 2 keer op

2 Selecteer [Initial settings (Begininstellingen)].

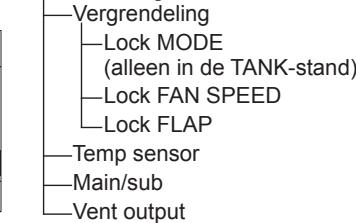

3 Selecteer het item dat u wilt instellen.

• De Lucht-naar-Water-functie is nicht van toepassing op de nummers 2.,3,6.,7.,10.,11 en 12 op het Menuscherm (deze+zijn specifiek voor de TANK-stand en de Air-Conditioningstand).

• FLAP

• Lock indiv.flap
• Filter info
• Outing function
• Energy saving
• Initial settings

12. Ventilation

Klok

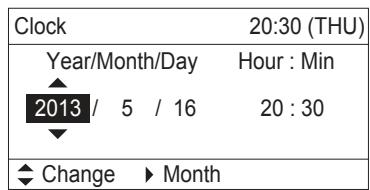

4 Stel de datum en de hijd in.

(Herhaal)

(Druk 2 keer

om af te sluiten.)

Kloktype

4 Selecteer de manier waarop u dearend wilt aflezen.

(Druk 2 keer om af te sluiten.)

Vergrendeling

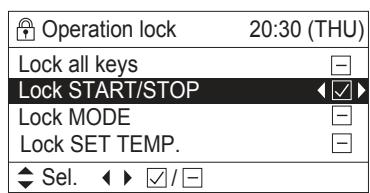

4 Selecteer het soort vergrendeling en vink datvakje aan met [☑].

(Druk 2 keer om af te sluiten.)

Annuleren van de vergrendeling Selecteer [-] bij stap 4.

Alleen voor [Lock all keys (Alle toetsen vergrendelen)]

1 Zet het system aan

Druk op

(De indicator voor de gebruikstoestand gaat branden.)

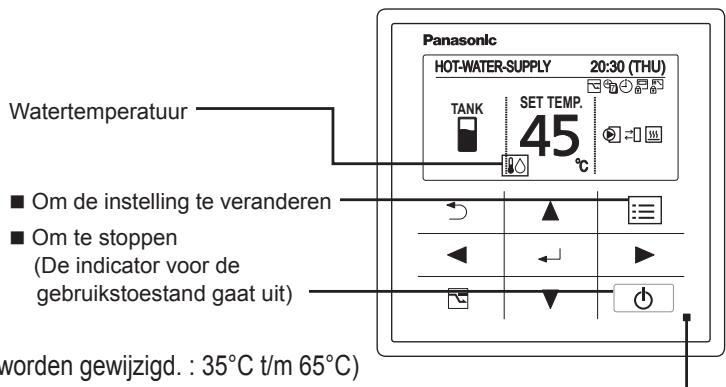

2 Wijzig de temperatuurinstelling

Druk op

(In de TANK-stand kan alleen “SET TEMP. (TEMP INST.)” worden gewijzigd. : 35^ t/m 65^ ) (De cursor verdwijnt.)

Indicator voor de gebruikstoestand

Air-Conditioningstand

[Verwarmingscurve] (Alleen in de verwarmingsstand)

De temperatuur van het toegevoerde water wordt automatisch aangepast aan de hand van de buitentemperatuur.

De temperatuur van het toegevoerde water kan met de hand worden aangepast door de offsetwaarde te veranderen.

1 Zet het systeem aan

Druk op

(De indicator voor de gebruikstoestand gaat branden.)

2 Wijzig deinstalling

Druk op

De Verwarmingscurve is in werkinq

• Om deinstelling teveranderen

• Om te stoppen

(De indicator voor de gebruikstoestand gaat UIT)

Geval: Met gebruik van de Verwarmingscurve
Indicator voor de gebruikstoestand

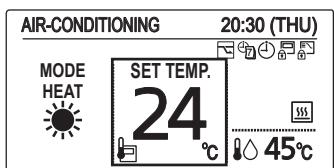

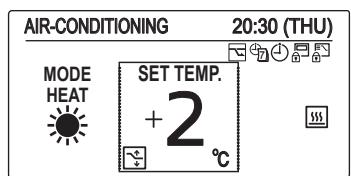

Stel de temperatuur in

Druk op

(Wanneer de cursor Niet zichtaar is.)

Geval: Zonder gebruik van de Verwarmingscurve

Voor koeling, die de opmerking [Normale stand] hieronder.

[Normale stand] Zonder gebruik te makev van de Verwarmingscurve.

De temperatuur van het toegevoerde water kan worden ingesteld.

1 Zet het systeem aan

Druk op

(De indicator voor de gebruikstoestand gaat branden.)

2 Selecteer het item dat u wilt instellen

Druk op

Watertemperatuur

• Om deinstelling te veranderen
• Om te stoppen (De indicator voor de gebruikstoestandশaat uit)

3 Wijzig deinstalling

Druk op

- Bedieningsstand (bijv. Koelen, Verwarmen)

Stel de temperatuur in

Druk op

(Wanneer de cursor nicht zichtbaar is.)

Watertemperatuur

Cool (Koelen): 5^ C t/m 20^ C

Kamertemperatuur (Met de thermometer in de afstandsbediening)

Cool (Koelen): 18^ C t/m 30^ C

Heat (Verwarmen): 16^ t/m 30^

OPMERKING

• De functie voor groepsbediening kan nicht worden gebruikt met de Lucht-naar-Watereenheid.
  U moet de individuele afstandsbediening gebruiken die hoor bij uw Lucht-naar-Watereenheid.
• Als u verwarmingsradiatoren of vloerverwarming gebrukt, kan er condensvorming optreden op het toestel bij het ontdooien.

Zet de Lucht-naar-Water in dat geval in de verwarmingsstand om condensvorming te voorkomen.

Werking

■ Verwarmingsprestaties

• Omdat deze Lucht-naar-Watereenheid warmte onttrekt aan de buitenlucht om te konnen verwarmen, zullen de verwarmingsprestaties afnemen naarmate de buitentemperatuur lager worden. (Dit komt door het warmtepompsysteme) Gegevens over deze toestand "External device ready demand" (Extern apparaat gebruiksklaar aanvraag) worden geproduerd via een van de aansluitingen in de elektrische componentenkast. U kunt een ander verwarmingstoestel enz. inzetten dat gebruik kan makev van deze gegevens.
• Het zal enigeijd duren voor de temperatuur van het toegevoerde water hoger worden nadat begonnen is met verwarmen.

Ontdooien

• Dit toestel kan beginnen met ontdooien om ijds dat zich gezvormd heeft in de buitenunite te latent smelten wonneer het lang gezebruikt is in de verwarmingsstand. De binnenunite en de Lucht-naar-Watereenheid zullen hierdoor ongeveer 5 tot 10 minuten stoppen te werken.

■ Verwarming standby

Op het scherm van de afstandsbediening verschijnt * (Verwarming standby) in de volgende situatuies ten teken dat de verwarmingscapaciteit beperkt zal zich.

• Wanner de unit pas aan is gezet
  Wanner dethermostat in werking is
  Bij het ontdooien

■ Wonneer het verwarmen pas begonnen is (Alleen 3WAY VRF)

Wonneer er worden overgeschakeld maar de verwarmingsstand wonneer de unit uit stond of in de koelstand, za de unit ongeveer 3 minuten lang nicht werken om warm te draaien uit zelfbeschemming. Het kan 5 tot 10 minutes duren tot het warme water wordt geproducedr nadat de verwarmingsstand is ingeschakeld.

Olieherwinning

Het is möglichd dat de waterpomp elke 1 tot 3=uur met een lagere snelheid werkdt om de olie in het systeem te herwinnen bij het koelen of verwarmen.

De unit zal na ongeveer 5 of 10 minuten wee doorgaan in de oorspronkelijke bedieningsstand.

■ Afstandsbedieningssensor

De temperatuurmodule in de Lucht-naar-Watereenheid detecteert normala gesproken de watertemperatuur en kan ook de omgevingstemperatuur van de afstandsbediening registraren. (kamertemperatuur) Raadpleeg voor details de winkel waar u het systeme hebget gekocht.

■ Als de stroom uityvalt verwijl de unit in bedrijf is

Wonneer de unit automatisch waar opstart na eenijdelijk stroomstoring, zullendezelfdeinstellungen worden gebruikt als voor de stroomstoring.

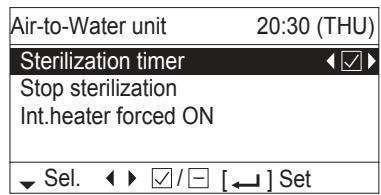

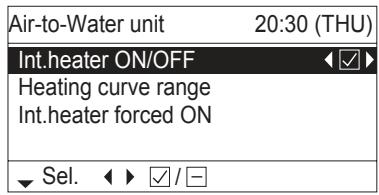

Functies van de Lucht-naar-Watereenheid

1 Open het menuschem.

TANK-stand

3 Selecteer het item dat u wilt instellen.

2 Selecteer [14. Air-to-Water unit] (Lucht-naar-Watereenheid).

Air-Conditioningstand

TANK-stand

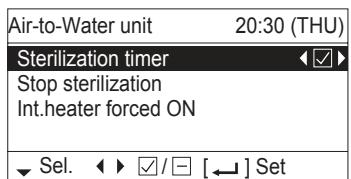

■ Sterilization timer (Steriliseringstimer)

Om de groei van de legionellabacterie in de tank te voorkomen, kan deze een keer per week gesteriliseerd worden. Terwijl de sterilising worden uitgevoerd, za het pictogram verschijnen.

• Instellen van de timer

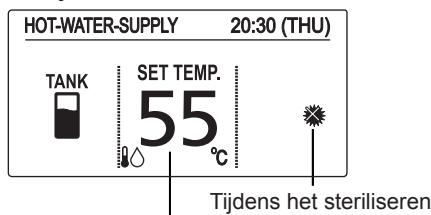

• Tijdens het steriliseren

De doeltemperatuur voor het water aan de wateruitlaat voor het steriliseren (als de ingestelde temperatuur hoger is dan de temperatuur voor het steriliseren, worden de ingestelde temperatuur getoond.)

Als de "Sterilization timer" (Steriliseringstimer) is ingeschakeld , worden omgeschakeld maar het instelschemm waarop u de weekdayng en dearendukt sunt instellen wanner de sterilising moetplaatsvinden.

Stel deweekdag en de tijd in voor de sterilisering.

Selecteer het in te stellen item met de toeelsen en kaak de gewenste instelling met de toeelsen.

• Tijdens het steriliseren kan de ingestelde temperatuur Niet worden veranderd.

• Het duurt maximaal 4aar voor het steriliseren voltooid is.
  Let op: Wees voorzichtig. Heet water kan brandwonden veroorzaken.

• U kunt het Beste deijd zo instellen dat deze Niet overlapt met een andere timer, Zoals een wekelijke timer.
• Op het centrale bedieningspaneel zal ookijdens het steriliseren de ingestelde temperatuur voor normaal gebruik worden weergegeven.

Alhoewel de ingestelde temperatuur gewijzigd kan worden of aan/uit gezet kan worden via het centrale bedieningsspaneel, zal het steriliseren toch gewoon doorgaan.

Als de Lucht-naar-Watereenheid worden gestopt door het centrale bedieningsspaneel tijdens het steriliseren, zal de Lucht-naar-Watereenheid pas stoppen nadat het steriliseren is voltooid.

■ Stop sterilization (Stoppen met steriliseren)

Onder uitzonderlijke omstandigheden, wanner de Lucht-naar-Watereenheid absolut gestopt要去en, kan deze functie worden gebruikt. Het scherm dat u hier rechts ziet, za verschijnen.

■ Int. heater forced ON (Interne verwarming geforceerd aan)

De interne verwarming van de Lucht-naar-Watereenheid kan handmatig aan worden gezet.

Wanneer de interne verwarming handmatig aan worden gezet, za het pictogram verschijnen.

• Deze functie is voor gebruik in noodgevallen, wanner de buitenunit problemen heeft. Neem eerst contact op met een onderhouds- of reparatiedienst voor u deze functie gaat gebruiken.
• Er is een wachtwoord vereist voor u deze functie kutn instellen.

Druk op de , toets en selecteer "Set (Inst.)" om de unit geforceerd aan te zetten.

Druk op de toets nadat u het bevestigingssschem gecontrolerd heb.

Air-Conditioningstand

Int. heater ON/OFF (Interne verwarming aan/uit)

De interne verwarming van de Lucht-naar-Watereenheid kan worden uitgeschakeld.

Wanneer de interne verwarming is uitgeschakeld, za het [pictogram verschijnen. OFF

Druk op de toets om de unit aan/uit te zetten.

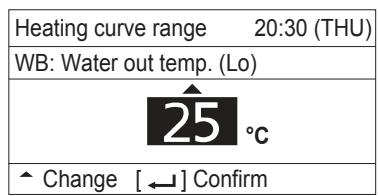

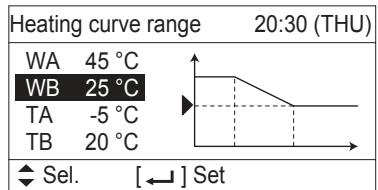

Heating curve range (Bereik verwarmingscurve)

U kurz het bereik van de verwarmingscurve selecteren om de temperatuur van het toegevoerde water automatisch aan te passen aan de buitentemperatuur.

De begininstelling van de ingestelde temperatuur is “±0”. De temperatuur van het water aan deuitlaat kan worden veranderd van ‘-5’ t/m ‘+5’ ten opzichte van de ingestelde temperatuur.

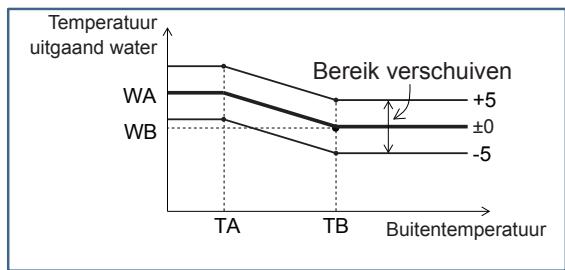

U kurz de vorm van de zogenaamde verwarmingscurve veranderen via het menuschem.

Selecteer de temperatuur die u wilt wijzigem met de A toetsen.

Druk op de toets om de geselecteerde temperatuur te können veranderen.

Temperatuurbereik

WA	25~45°C
WB	25~45°C
TA	-20~15°C
TB	15~25°C

Het centrale bedieningspaneel toont de doeltemperatuur van het water aan de uitlaat.

Dit is slechts ter informatatie. De doeltemperatuur van het water aan de wateruitlaat kan nicht worden gewijzigd via het centrale bedieningspaneel.

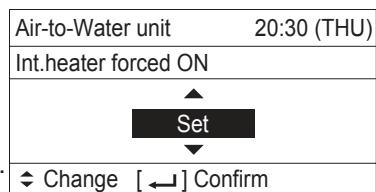

Int. heater forced ON (Interne verwarming geforceerd aan)

De interne verwarming van de Lucht-naar-Watereenheid kan handmatig aan worden gezet.

Wanneer de interne verwarming handmatig aan worden gezet, zal het pictogram verschijnen.

• Deze functie is voor gebruik in noodgevallen, wanner de buitenunit problemen heeft. Neem eerst contact op met een onderhouds- of reparatiedienst voor u deze functie gaat gebruiken.
• Er is een wachtwoord vereist voor u deze functie kutn instellen.

Druk op de , toets en selecteer "Set (Inst.)" om de unit geforceerd aan te zetten.

Druk op de toets nadat u het bevestigingssschem gecontrolerd hebt.

Onderhoud

Probeer het binnenwerk van de unit in geen geval zichschoon te make.

WAARSCHUWING

• Voor de verilgheid moet u de Lucht-naar-Water uitschakelen en de stroomvoorziening aflsuien voor u het toestel schoonmaakt.

(Anders kurz u een elektrische schok krijgen, of letsel oplopen,ondat de ventilator met hoge snelheid ronddraait.)

Giet geen water op de binnenunit, met uitzondering wanner dit nodig is in het watercircuit.

(Dit kan de interne componenten beschadigen en leiden tot gevaar voor elektrische schokken.)

!LET OP

• Gebruik in geen geval oplosmiddelen of agressieve chemische middelen. Veeg plastic onderdelen Niet af met zeer heet water.

(Dit kan leiden tot cervormingen of kleurafwijkingen.)

• Sommige metalen randen en vinnen zijn scherp. Wees voorzichtig wonneer u dergelijkere onderdelenschoonmaakt.

(Ukunt hierdoor letsel oplopen.)

• Gebruik een stevige trap of ladder wanner u een hoog geplaatste binnenunit schoon要去en.

Voor u om service verzoekt

Symptom	Oorzaak	Handeling
De Lucht-naar-Watereenheid doet het Niet, maar de stroom is wel ingeschakeld.	Er is een stroomstoring, of er is een stroomstoring geweest.	Druk op de ON/OFF toets op de afstandsbediening.
	De aan/uit toets doet het Niet.	• Als de stroomonderbreker is uitgeschakeld,要去 u deze waar aan zetten. • Als de aardlekschakelaar of zekering is doorgeslagen,要去 u uw dealer raadplegen zonder het toestel in te schakelen.
	De zekering is doorgebrand.	Raadpleeg uw dealer.
De prestaties bij koelen of verwarmen zijn slecht.	Het watercircuit van de binnenunit zit verstopt met stof of vuil.	Verwijder het stof en vuil.
	De watertemperatuur is erg laag (verwarming).	Verwarm het water voor tot boven 25°C. (alleen op de Lucht-naar-Water)
	De luchtinlaat of luchtuiitlaat van de buitenunit zit verstopt met stof.	Verwijder het stof.
	De temperatuurinstillingen zijn nicht goed	Zie “Tips voor het besparen van energie”. (Blz. 64)
	De ruimte ontvangt direct zonlicht met het toestel in de koelstand.
	Er staan deuren of ramen open.
	Erijken teveel warmtebronnen aanwezig met het toestel in de koelstand.	Gebruik zo weinig möglich warmtebronnen zo kort möglich.
	Erijken teveel mensen in de ruimte met het toestel in de koelstand.	Zet de temperatuurinstelling lager.

Als uw Lucht-naar-Watereenheid ook nadat u alle punten onder "Voor u om service verzoekt" en "Oplossen van problemen" heeft gecontrolled nog Niet maar behoren functioneert.

• Stop het toestel onmiddelijk en schakel de stroom UIT. Neem verzolgens contact op met uw dealer en geef het seriENUMmer en de symptomen door. U(Intkout ook doorgeven of het inspectiemerkteken en de letters E, F, H, L, P in combinatie met cijfers op het LCD-schem van de afstandsbediening verschijnen.
  Probeer in geen geval uw Lucht-naar-Water zich te repareren, want dit is uiterst gevaarlijk voor u.

Oplossen van problemen

Controleer deze punten voor u ons raadpleegt of om service verzoekt.

Symptom
Geruis	Er klinkt een geluid alsof er water stroomt in of na gebruik.
	Er klinkt een krakend geluidijdens gebruik of bij het stoppen.
Tijdens het koelen kan er condens neerslaan aan de onderkant.
Het toestel doet het nicht (Onmiddelijk nadat de stroom is ingeschakeld / Wanner de werkung worden gestopt en onmiddelijk waar wordt hervat)
Er klinkt geruisijdens het verwarmen.
Er komt mistruit het toestelijdens het verwarmen.
De ventilator blijdt draaien, ook nadat het toestel is gestopt met de afstandsbediening.

Foutcode

Code		Oplossen
E03	Afstandsbediening communicatiefout	Automatisch
E04	Abnormale binnen/buiten communicatiefout	Automatisch
F01	Abnormale koelmiddelsensor 1 (E1)	Automatisch
F02	Abnormale wateruitlaatsensor 1 (E2)	Automatisch
F03	Abnormale koelmiddelsensor 2 (E3)	Automatisch
F10	Abnormale waterinlaatsensor (TA)	Automatisch
F11	Abnormale wateruitlaatsensor 2 (BL)	Automatisch
L13	Verkeerd aangepaste binnenunit	Reset (stroomvoorziening uit en aan)
L16	Proefdraaien watercircuit is nicht voltooid	Voer proefdraaien watercircuit uit
L25	Verkeerd aangepaste afstandsbediening	Reset (stroomvoorziening uit en aan)
P07	Abnormale overbelasting interne verwarming	Annuleer via de afstandsbediening
P09	Abnormale waterstroming	Probeer opnieuw
P12	Abnormale waterpompnselheid	Probeer opnieuw

NEDERLANDS
