S80MW1E5 - Bomba de calor PANASONIC - Manual de utilização gratuito

Marca	Panasonic
Modelo	S80MW1E5
Tipo de produto	Bomba de calor hidráulica comercial
Refrigerante	R410A (GWP 1975)
Funções principais	Arrefecimento, aquecimento, manutenção, modo reservatório
Faixa de temperatura da água (arrefecimento)	5 °C a 20 °C (ou 14 °C a 25 °C)
Faixa de temperatura da água (aquecimento)	25 °C a 45 °C (ou 15 °C a 30 °C)
Faixa de temperatura exterior (arrefecimento)	-10 °C a 46 °C (bulbo seco)
Faixa de temperatura exterior (aquecimento)	-20 °C a 35 °C (bulbo húmido)
Comando	Telecomando com fio de alta gama CZ-RTC5 (opcional)
Função de esterilização	Sim, para prevenir a legionela (máx. 4 horas)
Degelo automático	Sim
Manutenção e limpeza	Não limpar o interior por conta própria; chamar um profissional. Desligar a alimentação antes da limpeza exterior.
Segurança	Aterramento obrigatório; não utilizar extensão; não tocar com as mãos molhadas; parar em caso de anomalia.
Instalação	Reservada a um instalador qualificado. Prever uma tomada dedicada e um disjuntor diferencial.
Alimentação elétrica	Ver placa de identificação; tensão e frequência conforme instalação.
Informações gerais	Manual disponível em vários idiomas; números de modelo e série na placa de identificação.
Reparabilidade	Não reparar por conta própria; contactar o revendedor autorizado.

Perguntas frequentes - S80MW1E5 PANASONIC

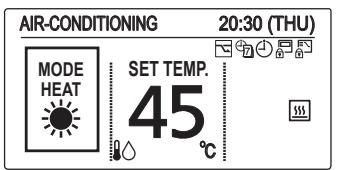

Como ajustar a temperatura da água no modo de aquecimento?

Utilize o controle remoto com fio. No modo normal, pressione a tecla de seleção e depois ▲ ou ▼ para ajustar a temperatura entre 25 °C e 45 °C.

O que fazer em caso de código de erro no visor?

Os códigos de erro como E03, F01, etc., indicam um mau funcionamento. Na maioria dos casos, uma reinicialização (desligar e ligar) é suficiente. Se o erro persistir, contacte um profissional.

Posso limpar o interior da unidade eu mesmo?

Não, a limpeza interior deve ser feita por um revendedor autorizado. Você corre o risco de sofrer um choque elétrico ou danificar o aparelho.

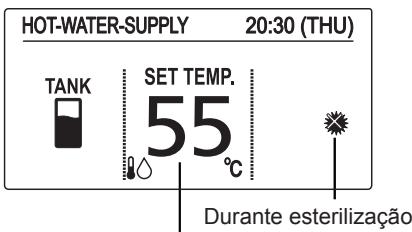

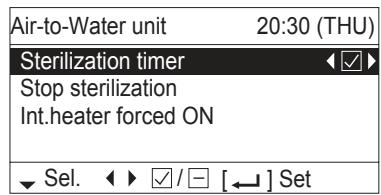

Com que frequência devo esterilizar o reservatório?

A esterilização é acionada automaticamente uma vez por semana. Você pode programar o dia e a hora no menu 'Temporizador de esterilização'.

O que significa o ícone 'SSS' no visor?

O ícone SSS indica que o aquecimento interno está ativo. Se estiver piscando, há uma anomalia. Consulte o manual para mais detalhes.

A bomba de calor não aquece o suficiente quando está muito frio. O que fazer?

O desempenho diminui com a temperatura exterior. Você pode usar um aquecimento auxiliar (sinal 'pedido de dispositivo externo' disponível). Verifique também se as entradas de ar não estão obstruídas.

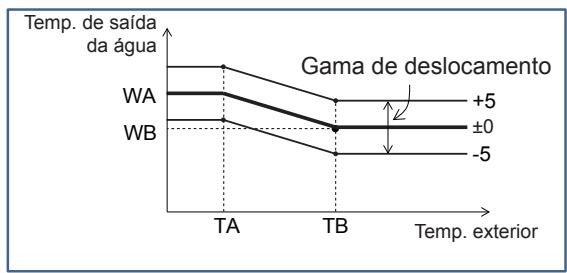

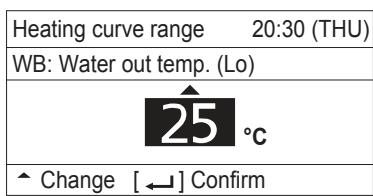

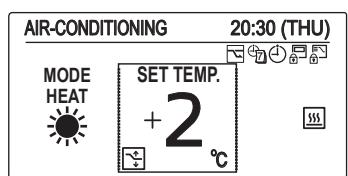

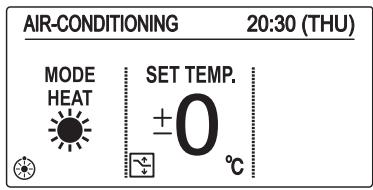

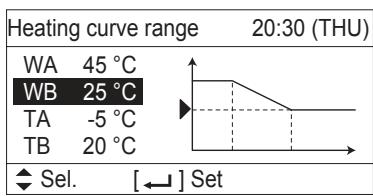

Como ativar o modo de funcionamento 'curva de calor'?

No modo de aquecimento, pressione a tecla de seleção para passar para o controle da curva de calor. A temperatura da água se ajusta automaticamente de acordo com a temperatura exterior. Você pode ajustar o deslocamento de -5 a +5.

O ventilador continua girando após a parada. Isso é normal?

Sim, isso pode ocorrer durante o degelo ou a recuperação de óleo. O aparelho para automaticamente após alguns minutos.

Que tipo de refrigerante esta bomba de calor utiliza?

O refrigerante é o R410A, com um potencial de aquecimento global (GWP) de 1975. Não liberar na atmosfera.

Posso usar uma extensão elétrica?

Não, o uso de extensão ou cabo não especificado é proibido. Isso apresenta risco de sobreaquecimento ou incêndio. Utilize uma tomada dedicada.

MANUAL DE UTILIZADOR S80MW1E5 PANASONIC

Antes de utiliser o aparelho, leia Completely estemanual de instruções e guarde-o para futuras referencia.

EAAHNIKA

86 97

Piv 0eTe T movaba OEitoupyia, diaaote TIOu ka autec Tc oyniecs Xpns Kai diatnpnoTc Tc yia eavovtikn avapopa.

БългAPСКИ

98~109

IpeNi Da 3aOnuHHe EKcNlloataun Ha To3n Upei, IpOChTeTe BHNMaTeJHO Te3n INCHTpUkCmN I n 3aNa3eTe, 3a Da MoKeTe Da npabNTe CnpABKn C T8X N B obDeJe.

TÜRKCE

110~121

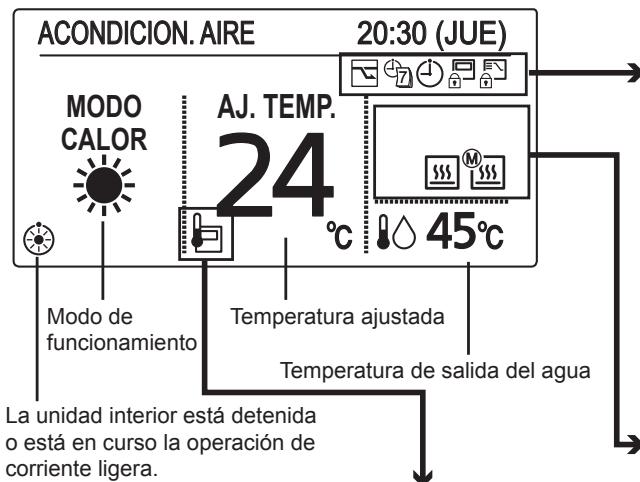

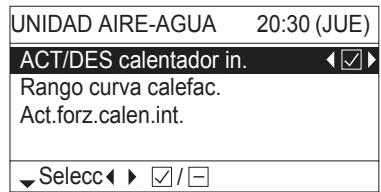

Mode ACONDICIONAMIENTO AIRE

(Pulse 2 vezes para finalizar).

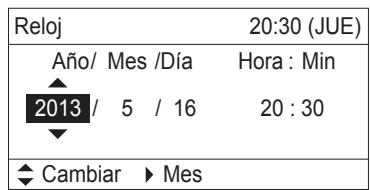

Tiporeloj

Modo ACONDICIONAMIENTO AIRE

Mode ACONDICIONAMENTO AIRE

Modo TANQUE

Modo ACONDICIONAMENTO AIRE

ACT/DES calentador in.

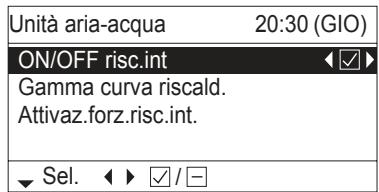

Mode ARIA CONDIZIONAMENTO

Mode ARIA CONDIZIONAMENTO

Mode ARIA CONDIZIONAMENTO

Modo SERBATOIO

Mode ARIA CONDIZIONAMENTO

ON/OFF risc.int

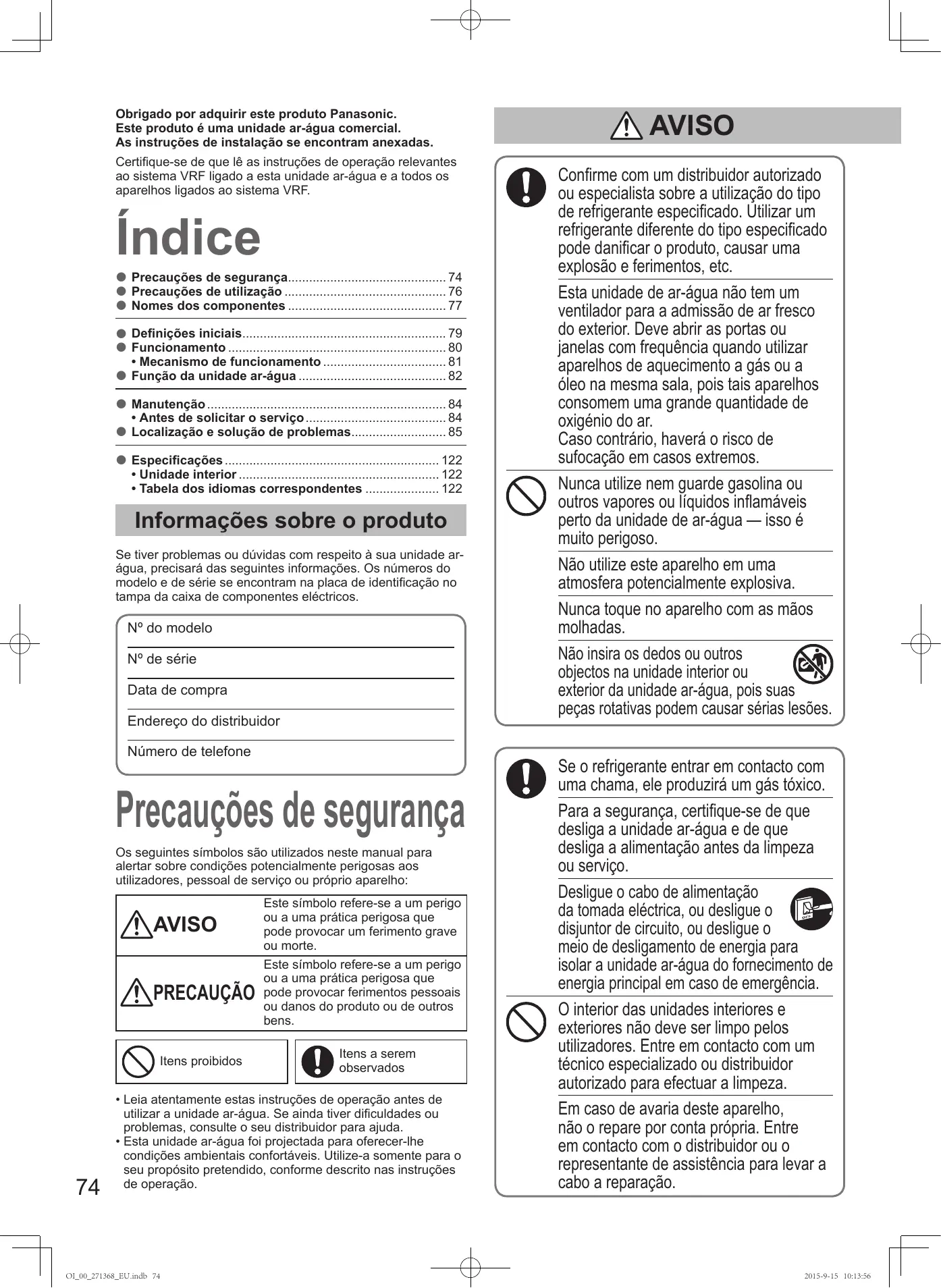

Obrigado por adquirir este produto Panasonic. Este produits é uma unidade ar-água comercial. As instruções de instalação se encontrar anexadas.

Certifique-se de que Ié as instruções de operação relevantes aoSYSTEMA VRF ligado a esta unidade ar-água e a todos os apareiros ligados aoSYSTEMA VRF.

Índice

Precauôes de sécurité 74
Precauções de utilizesa. 76
Nomes dos componentes 77

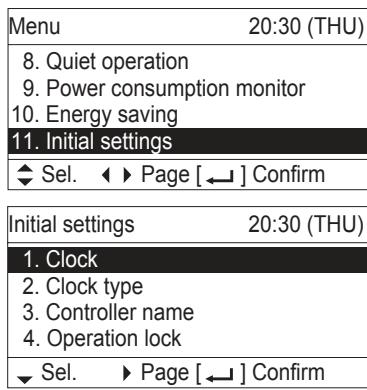

Definções iniciais 79
Funcionamento 80
- Mecanismo de funciona 81
Funcao da unidade ar-agua 82
Manutenção 84
- Antes de solicitar o service 84
Localização e solução de problemas 85

Especifica... 122

• Unidade interior 122
• Tabela dos idiomas correspondentes 122

Informações sobre o produits

Se tiver problemas ou duvidas com respeito à sua unidade aragua, precisará das seguintes informações. Os números do modelo e de série se encontrar na placá de identificacao no tampa da caixa de componentes electricos.

N^o do modelo

Endereço do distribuidor

Número de téléphone

Precauções de segurança

Os seguições símbolos são utilizados neste manual para alertar sobre condições potencialmente perigosas aos realizadores, pessoal de service ouignon aparelho:

AVISO	Este símbolo refere-se a um perigo ou a uma pratica perigosa que pode provocar um ferimento grave ou morte.
PRECAUÇÂO	Este símbolo refere-se a um perigo ou a uma pratica perigosa que pode provocar ferimentos pessoas ou danos do produits ou de outrosagens.

Itens proibidos

Itens a serem observados

• Leia atentamente estas instruções de operação antes de utilizes a unidade ar-água. Se ainda tiver dificuldades ou problemas, consulte o seu distribuidor para ajuda.
• Esta unidade ar-aguaa foi projectada para oferecer-lhe condições ambientais comfortáveis. Utilize-a somente para o seu propósito pretendido, conforme descriço nas instruções de operação.

Confirma com um distribuidor autorizzato ou especialista sobre a'utilisation do tipo de refrigerante spécifique. Utilizar um refrigerante diferente do tipo spécifique pode danIFICar o produits,causeuuma explosao e ferimentos,etc.

Esta unidade de ar-agua não tem um ventilador para a admissão de ar fresco do exterior. Deve abrir as portas ou janelas com frequência quando utilizes aparelhos de aquecimento a gás ou a oleo na mesma sala, poised tais aparelhos consomem uma grande quantidade de oxigénio do ar.

Casó contrário, havera o risco de sufocação em casos extremos.

Nunca utilize nem guarde gasolina ouculos vapores ou liquidos inflamáveis perto da unidade de ar-água —iso é muito perigoso.

Não utilize este aparecido em uma atmósfera potencialmente explosiva.

Nunca toque no aparecido com as mões molhadas.

Não insira os dedos ou outros objectos na unidade interior ou exterior da unidade ar-água, País suspeças rotativas podem causar sérias lesões.

Se o refrigerante entrada em contacto com uma chama, ele produzira um gás tíxico.

Para a segurar, certifique-se de que des Liga a unidade ar-agua e de que desiga a alimentacao antes da limpeza ou service.

Desligue o cabo de alimentacao da tomada elcctrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar a unidade ar-agua do fornecimento de energia principal em caso de emergencia.

O interior das unidades interiores e exteriores não deve ser limpo pelos utilizadores. Entre em contacto com um técnico especializzato ou distribuidor autorizado para efectuar a limpeza.

Em caso de avaria deste aparecido, não o reparou por contapropria. Entre emcontacto com o distribuidor ou orepresentante de assistencia para levar acabo a reparacao.

PRECAUÇÂO

Providencia una tomada electrica para ser realizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fugas de ligaçao à terra (ELCB) ou um disposicao de corrente residual (RCD) para protecao de sobrecorrente na LINHA exclusiva.

Providencia uma tomada eletrica exclusivamente para cada unidade, devendo ser integrada umuve paracao dos contactos para fornecer um meio de desligamento total em todos os pôlos na instalacao eletrica fixa de acordo com as regras da instalacao eletrica.

Para prevenir possévis perigos de una falha de isolamento, a uniónde deve ser ligada à terra.

Não utilize um cabo
modificado, um cabo de
uniao, um cabo de extensao
ou um cabo não especificado para evitar
um sobreaqueamento e incendio.

Para de utilizes o produits se ocorro qualquer anormalidade/falha e desligue o cabo de alimentacao ou deslgue o interruptor de alimentacao e disjuntor de circuito.

(Risco de fumo/incendio/choque electrico) Exemplos de anormalidade/falha:

• O E LCB dispara com frequência.
• Algumas vezes o produit não arrancar ao ser ligado.
• Algumas vezes a energia é desligada quando se move o cabo.
• E produzido um odor de queimado ou ruido anomal durante o acontecimiento.
• O corpo está deformado ou anormalmente quente.
• Existe vexamento de agua daunities interior.
• O cabo de alimentação ou a sua ficha anormalmente quente.
• A velocidade do ventilador não pode ser controlada.
• A unidad para de funciona imeditamente antes ser ligada para funciona.
• O ventilador não para mesmo antes a paragem do functimento.

Contacte imeditamente o seu distribuidor local para manutenção/reparação.

Este aparecido destino-se a ser utilizado por peritos ou utilizes com formação em estabelecimentos, na indústria ligeira e em quintas, ou para'utilisation comercial por pessoas não especializadas.

Este aparelho pode ser utilisé por crianças acima de 8 anos de idade e por pessoas com deficiências físicas, sensoriais ou mentalais, ou com falta de experiencia e conhecelto, desde que sejam supervisionados ou instruidos sobre a utilização do aparelho de maneira segura e desde que compreendamos perigos envolvidos.

Mantenha o alarme de incêndio e a saía de ar a pelo menos 1,5m de distência da unidade.

Não arrefeca nem aqueça a sala demasiadamente, se houver bebés ou pessoas doentes presentes.

Não ligue nem desligue a unidade ar-água com o interruptor da energia principal. Utilize o botão de operação ON/OFF.

Não pregue nada na saída de ar da unidade exterior. Isso é perigoso, porque o ventilador está a rodar em alta velocidade.

Não toque na entrada de ar nem nas aletas de alúnio apiadas daunities exterior. Pode sofrer ferimentos.

Não se sente nem pise na unidade. Pode cair acidentalmente.

Não introduza nenhum objecto na ESTRUTURA DO

VENTILADOR. Pode lesionar-se e a unidade pode ser danificada.

PORTUGUES

AVISO

• O compressor pode parar Occasionallymente durante tempestades. Isso não é uma falha mecânia. Aunities recupera-se automaticamente antes osgunos他们在场。
• O textual das instruções originais está em ingês. Os outros idiomas são traduções das instruções originais.

Informações importantes sobre O refrigerante utilizado

Este produit contém gases fluorados com efeito de estufacobertos pelo Protocolo de Quioto. Não libero gases naatmosfera.

Tipde refrigerante:R410A

Valor GWP(1): 1975

Inspecções periodicas para fugas do refrigerante podem serrequireidas dependendo dalegislação europeia ou local.

Entre em contacto com o seu distribuidor local para mais informações.

Precauções de Utilização

Instalacao

• Esta unidade ar-agua deve ser correctamente instalada por&Tecnicos de instalação experientes de acordo com as instruções de instalação fornecidas com a unidade.
• Antes da instalação, verifique se a voltagem do fornecimento de electricidade em sua casa ou escritório é igual à voltagem indicada na placá de identificacao.

AVISO

Evite os seguentes locais para a instalacao.

• Locais com fumaça ou gás combustível.
  Locais com temperatura extremamente alta tais como uma estufa.
• Locais onde existam aparelhos geradores de calor excessivamente alto.

Atença:

• Evite instalar aunities exterioronde agua do mar possa respingar directamente nela ou onde exista ar sulfuroso como perto de una estancia termal.

(Para proteger a unidade ar-água contra uma forte correção)

Cablagem

• Toda a instalação électrique deve cumprir com os@códigos electrolycos locais.
  (Consulte o seu distribuidor ou um electricista experiente para mais detalles.)
  Cada unidad deve ser adequamente aterrada com um cabo de terra ou através da cablagem de fornecimento de energia.
• A instalação électrique deve ser realizada por um electricista experiente.

Preparação para a operação

Ligue a energia principal 5 horas antes de,iniciar a operacao.

(Para aquecimento)

• Deixe a energia principal ligada para'utilisation continua.

NOTA

Desligue o cabo de alimentação da tomada elétrica, ou desligue o disjúnitor de circuito, ou desligue o meio de desligamento de energia para isolar a unidade ar-água do fornecimento de energia principal quando não for utilizes durante um longo periodo de tempo.

Suggestões para economia de energia

■ Evite

• Nãobloqueie a admissão e a saía de ar, nem a entrada e saía de agua daunities.

(Se um[lado estiver obstruido, a unidade não funcionará bem, causando um mau functimento.)

• Durante o arrefecimento, utilize toldos, persianas ou cortinas para bloquear a luz solar directa.

Faça

• Mantenha a agua sempre limpa. (Uma falta de fluxo de agua prejudicará o rendimento da unidade.)

"Manutenção" (P.84)

• Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer除外as aberturas fechadas.

Condições de operação

1: Certifique-se de que instala a válvula de 2 vias caso o radiador/aquecedor de piso soit instalado no circuito de arrefecimento. Se ocorro una condensação no radiador/aquecedor de piso na operationação de descongelamento, ligue a unidade ar-água no modo de aquecimento para prevenir a condensação.
2: Quando a temperatura da água estiver abaixo de 25^ , pré-aqueça a água acima de 25^ (opere somente a unidade ar-água).

Informação para os Utilizadores sobre a recolha e eliminação de equipamentos velhos e de baterias/ pilhas realizadas

Estes sintbolos nos produits, embalagem e/ ou documentos anexos significam que os produits electricos e electronicos velhos, bem como as baterias/pilhas realizadas não devem ser misturados com o lixo domestico geral.

Para o tratamento, recuperação e reciclagem adequados de produits velhos e de baterias/pilhas realizadas, leve-os aos pontos de recolha aplicáveis, de acordo com a sua legisção nacional e as Directivas 2002/96/CE e 2006/66/CE.

Através da eliminação correcta desses produits e das baterias/pilhas,aabdará a conservar recursos valiosos e a prevenir quaisquer efeitos negativos potecuías à saude humana e ao meio ambiente, que poderiam ser causados pelo tratamento inadequado do lixo.

Para mais informações sobre a recolha e reciclagem de Produtos velhos e baterias/pilhas realizadas, contacte as autoridades locais, o服务于 treatmento de resíduos ou o punto de vendaoonde adquiriu os Produtos.

Podem ser aplicadas penalidades para a eliminação Incorrectas de resíduos, de acordo com a leiisagem local.

Para utilizes comércios na União Europeia
Se pretender eliminar equipamentos electricos e electrónicos, contacte o seu distribuidor ou fornecedor para mais informações.

[Informações sobre a eliminação em outros Países fora da União Europeia]

Estes símbolos são关键时刻 apenas na União Europeia. Se pretender eliminar these itens, contacte as autoridades locais ou o distribuidor e informe-se sobre o método correto de eliminação.

Observação para o símbolo de bateria/pilha (exemplos deinousículos inferiores):

Este=símbolo pode serutilizando em combinação com um=símbolo químico. Neste caso,ele satisfaz os requisitos estipulados pelà Directa para a substência química envolvida.

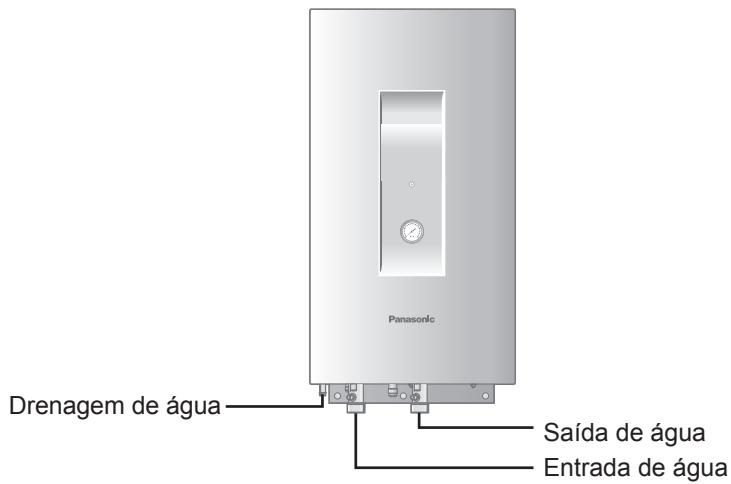

Nomes dos componentes

UNIDADE INTERIOR

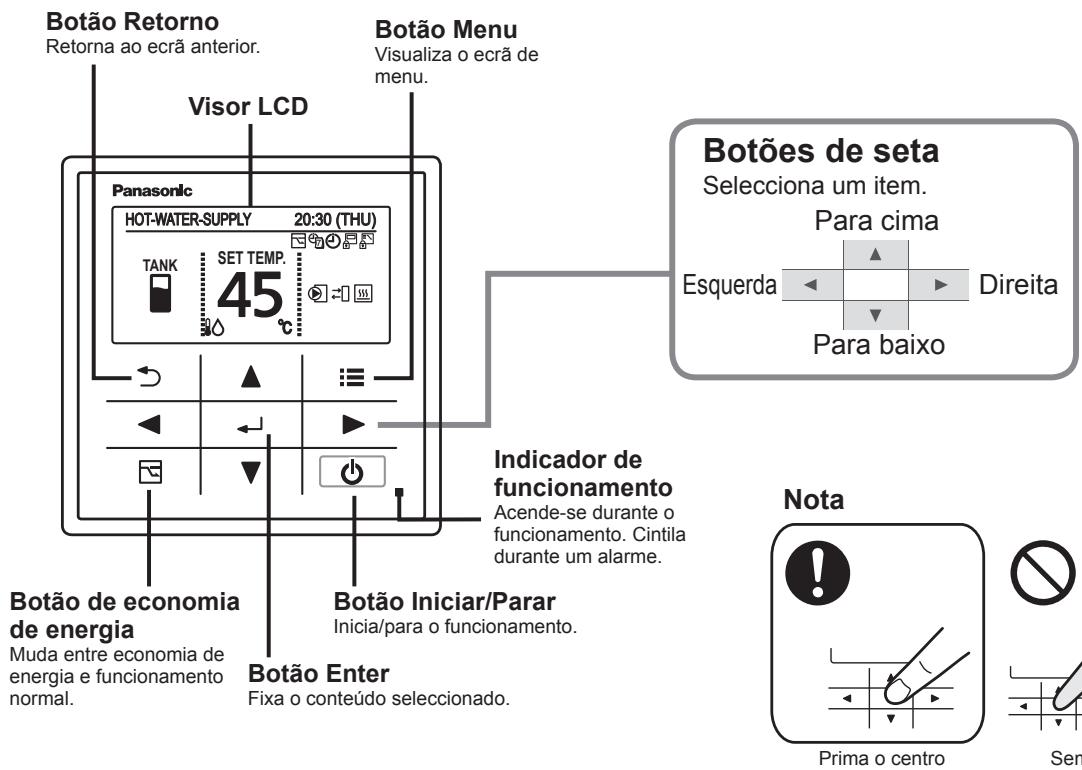

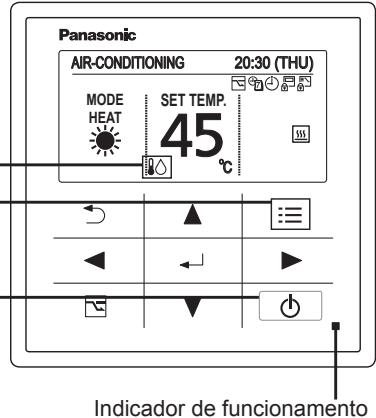

Telecomando com fios de alta espécificação (Optional: Modelo N° CZ-RTC5)

PORTUGUES

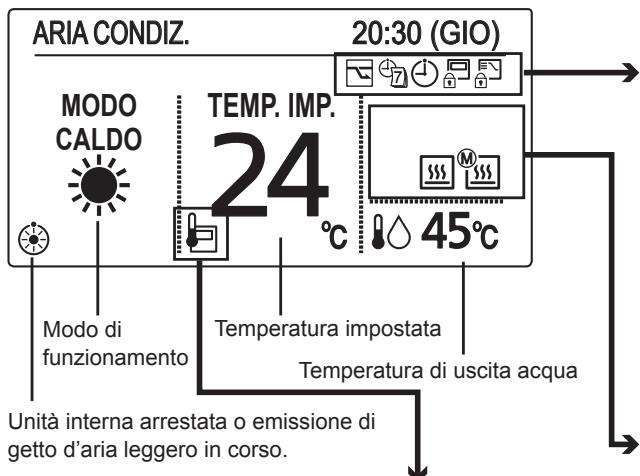

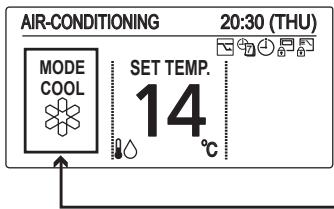

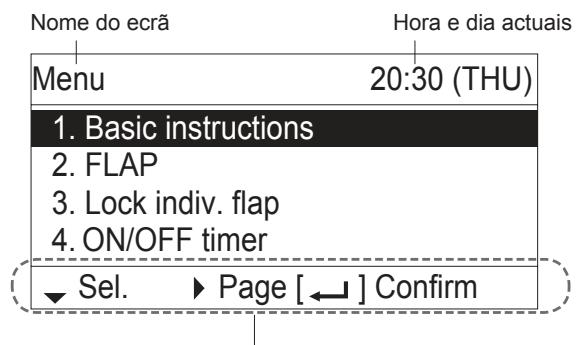

Ecrã de menu

Guia de operacao O conteudo operavelactuallye visualizado de maneira simples.

• ▲▼▲▶: Botoes de seta
• botao Enter

Nomes dos componentes

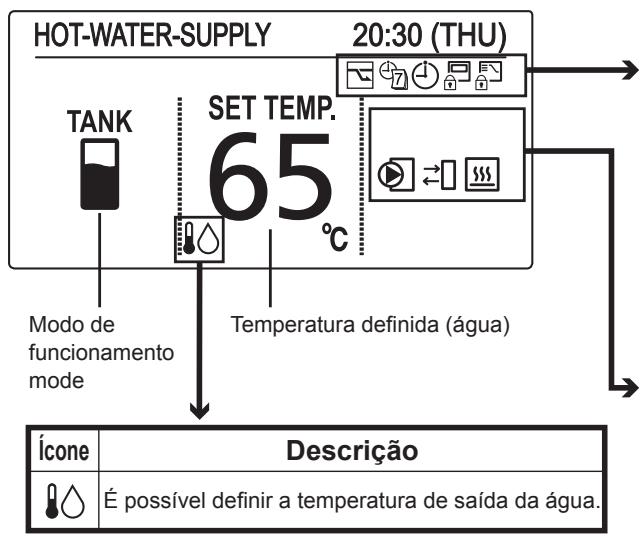

Modo de DEPOSITO

• icones de informação de definicao visualizados no eles inicial

ícone	Descrição
	A mudança dosços de funcção é proibida. (Também é proibido mudar para o modo automatico.)
	A operação do telecomando é restrita por um dispositivo de controlo central.
	O [ON/OFF timer (Temporizador de ligar/desligar)] é definido.
	O [Weekly timer (Temporizador semanal)] é definido.
	O funcção de economia de energia está em execuição.

ícone	Descrição

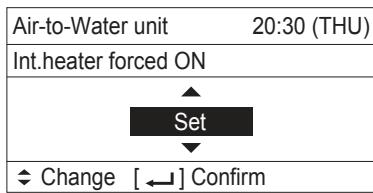

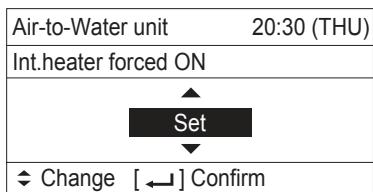

SSS	O aquecedor interno está activo.
A SSS	O aquecedor interno está anormal.
M SSS	O aquecedor interno está em execuição manual.
OFF SSS	O aquecedor interno não está em execuição.
O SSS	O controlo de prevenção de congelamento da água está activo.
←□	Demanda de prontidão de dispositivo externo*1
A SSS	Aviso de dispositivo externo*2
A	A bomba externa está activa.
A séca	A água está sob esterilização.

1 Quando a capacité tírmica para a unidad ar-água está insufficiente, o sinal de saía é enviado para o dispositorio externo.
2 Quando o avisé introduzido a partir do dispositivo externo, o icone relevante aparece no telecomando com fios.

• icones de informação de definição visualizados no ecran inicial

ícone	Descrição
	A mudança dosiros dofunctionamento éproibida. (Tambéméproibido mudar para o modo automatico.)
	A operação do Telecomando é restrita por um dispositalo de controlo central.
	O[ON/OFFtimer(Temporizador deligar/desligar)]édefinido.
	O[Weekly timer(Temporizador semanal)]édefinido.
	Ofunçãoamentede economia de energia está em execução.

ícone	Descrição
	É possível definir a temperatura de saída da água.
	É possível definir a temperatura ambiento do sensor tírmico (termóstato RC ou termóstato do sensor remoto).
	Sensor tírmico (termóstato RC ou termóstato do sensor remoto) está anormal.
	É possível definir o valor de compensação da função de curva de aquecimento. (sOMPete modo de aquecimento)

ícone	Descrição
	O aquecedor interno está activo.
	O aquecedor interno está anormal.
	O aquecedor interno está em execuição manual.
	O aquecedor interno não está em execuição.
	O controlo de prevenção de congelamento da água está activo.
	A bomba externa está activa.

Definições iniciais

Relógio

■ Tipo de relógio

■ Bloqueio de operacao

Quando ligar a alimentacao pela primarya vez, é necessario inicializar o telecomando para a unidade ar-agua. Consulte as instruções de instalação ou consulte o contratante.

1 Visualize o ecra de menu.

Para returnar ao ecran anterior Prima
Para returnar ao ecra inicial Prima 2 vezes.

2 Selecione [Initial settings (Definições iniciais)].

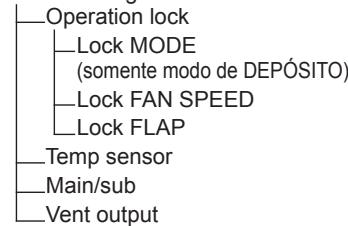

3 Selezione o item que pretende definir.

• A funcão da unidade ar-água não é aplicável ao N° 2, N° 3, N° 6, N° 7, N° 10, N° 11 e N° 12 da lista de funções nãoço de menu (no modo de DEPOSITO e modo de Ar Condicionado).

• FLAP

• Lock indiv. flap
• Filter info
• Outing function
• Energy saving
• Initial settings

12. Ventilation

Relógio

4 Defina a data e a hora.

(Repita)
(Prima 2 vezes para conclusir.)

Tipo de relógio

4 Selezione o tipo para visualizar.

(Prima 2 vezes para conclusir.)

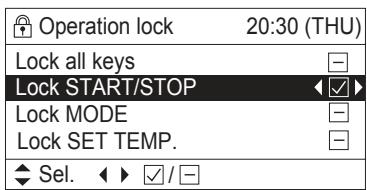

Bloqueio de operação

4 Selezione o tipo de bloqueio e defina para [☑].

(Prima 2 vezes para conclusir.)

Para cancelar obloqueio

Somente para [Lock all keys (Bloquear todas teclas)]

(O indicator de funciona acende-se.)

Temperatura da agua

Para alterar a definição

Para parar

(O indicator de funciona apaga-se.)

Alter e a confinque de temperature

Prima

(No modo de DEPOSITO, somente "SET TEMP. (TEMP. DEFINIDA)" pode ser alterado.: 35^ a 65^ )

[Função de curva de aquecimento] (Somente modo de aquecimento)

A temperatura da agua de fornecimento é automaticamente ajustada de acordo com a temperatura externa.

A temperatura da agua de fornecimento pode sermanualmente ajustada através da alteração do valor de compensação.

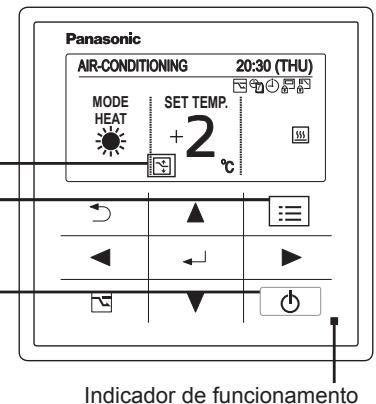

1 Inicie o funciona

Prima

(O indicator de funciona acende-se.)

Sob controlo da curva de aquecimento

Para alterar a definição

• Caso: Comutilização da função de curva de aquecimento.

2 Altere a definição

Prima

Para parar

(O indicator de funciona apaga-se.)

- Temperatura definida

Prima

(Quando o cursor não está visível.)

Heat (Aquecimento)

(Com usoação da curva de aquecimento):

-5°C a +5°C (compensação)

Para arrefecimento, ver anota [Modo normal] abaixo.

[Modo normal] Sem utilizesçao da funcao de curva de aquecimento.

A temperatura da agua de fornecimento pode ser definida.

• Caso: Sem uso de funcao de curva de aquecimento.

1 Inicie o funciona

Prima

(O indicator de funciona acende-se.)

Temperatura da agua

Para alterar a definição

Para parar (O indicator de funciona apaga-se.)

2 Selezione o item que pretende definir

Prima

3 Altere a definição

Prima

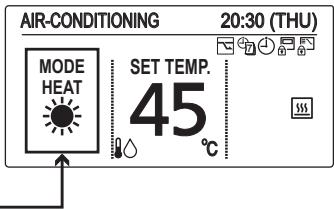

• Modelo de funciona (por ex., Arrefecimento, Aquecimento)

• Temperatura definida

Prima

(Quando o cursor não está visível.)

Temperatura da agua

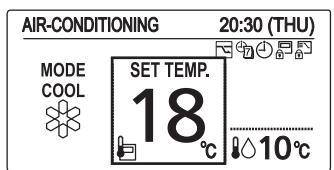

Cool (Arrefecimento): 5^ C a 20^ C

Heat (Aquecimento)

(Semutilização da curva de aquecimento) :

25^ C a 45^ C

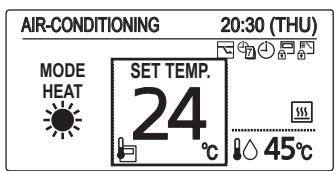

Temperatura ambiente

(Comutilizaçãodo termóstato do telecomando)

Cool (Arrefecimento): 18^ C a 30^ C

Heat (Aquecimento): 16^ C a 30^ C

NOTA

• A funcão de controle deroupos não pode serutilizada para a unidade ar-agua.

Certifique-se de que confirma a ligação do telecomando individualutilizando para cada unidade ar-água.

• Se o seu aparecido de aquecimento for um radiador ou aquecedor de piso, pode ocorrer uma condensação no aparecido no Functionamento de descongelamento.

Neste caso, ligue a unidade ar-agua no modo de aquecimento para prevenir a condensaçao.

Desempenho de aquecimento

• Como a unidade ar-agua usa o ar externo para aquecimento, o seu desempenho de aquecimento deteriorara-se com a reducao da temperatura externa. (Devido ao systema da bomba de calor) A informacao denominada "Demanda de prontidao de dispositivo externo" é emitida pelo terminal da caixa de componentes electricos.

Utilize除外 aparelho de aquecimento com esta informacao, etc.

Levará algo tempo até que a temperatura da agua fornecida torne-se mais quando antes o iniego do funciona de aquecimento.

Descongelamento

• Este aparecido pode.iniciaruma operacao de
  descongelamento para derreter o gelo formado na
  unidade exterior durante o modo de funcionaamento de
  aquecimento de longa duração.
  A unidade interior, incluindo a unidade ar-agua, parará
  dentro de 5 a 10关键时刻 nesse caso.

O telecomando minha "..." (espera de aquecimento) no visor no segunte modo, e a capacidade de aquecimento sera limitada.

• Quando o funciona来形容
• Quando o termóstato for activado
  Durante o descongelamento

■ Quando o funciona de aquecimento而成ar (Somente 3WAY VRF)

Ao mudar para o modo de aquecimento desde a paragem ou modo de functi冗amento de arrefecimento, a unidade não funciona durante circa de 3 minutos para o proposto de auto-protecção.

Pode demorar cerca de 5 a 10 horas até que a agua quente sera fornecida après o inico do funcionaamento de aquecimento.

Recuperação de oleo

A bomba de agua pode functionar a uma velocidade lenta para recuperar o oleo noSYSTEMA a cada 1 a 3 horas durante o Functionamento de arrefecimento ou aquecimento. A unidade continua automaticamente com o Functionamento original antes circa de 5 a 10关键时刻.

■ Sensor do telecomando

Normalmente, o sensor de temperatura na unidade ar-agua detecta a temperatura da agua e pode também detectar a temperatura ambiente do telecomando. (temperatura ambiente) Para os detalhes, consulte a loja onde comprou o produto.

Quando a unidade voltar a funciona automaticamente après uma falha de energia temporária, ela utilizes as vezes definições em efeito antes do corte de energia.

Função da unidade ar-água

1 Visualize o ecran de menu.

• Modo de DEPOSITO

2 Selezione [14. Air-to-Water unit (Unidade Ar-Água)].

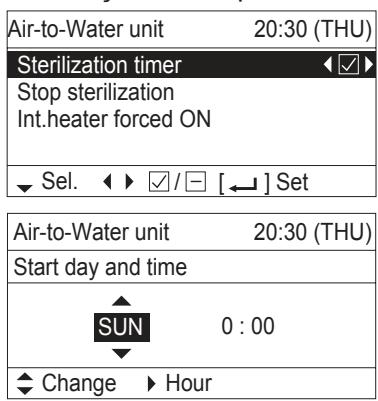

■ Sterilization timer (Temporizador de esterilização)

Para prevenir a propaganda da bacteria legionella no deposito, é possivel realizar o processo de esterilização uma vez pormana.

Durante o processo de esterilização, o icone éaparece.

• Definção do temporizador

Se o "Sterilization timer (Temporizador de esterilização)" for activado , está呃adado um ecra para definir o dia da sexta e a hora para oprocesso de esterilização.

Defina o dia damana e a hora para o processo de esterilização.

Seleciono o item com o botao e decide com o botao

• Durante o processo de esterilização

Temperatura de saída da água alvo para a esterilização (Se a temperatura definida for mais alta que a temperatura para a esterilização, a temperatura definida está visualizada.)

• Durante a esterilização, a temperatura definida não pode ser alterada.

• Demora um maior de 4 horas para completing o processo de esterilização. Cuido: Tome cuidado. A água quente pode provocar queimaduras.

• É recomendável definir uma hora que não sobreponha a hora de outras temporizador, tal como de um temporizador semanal.
• No controlador centralizzato, a temperatura definida do funciona normal é visualizada quando estabilização.
  Embora está possível alterar a temperatura definida ou cigar/desligar o controlador centralizzato, o processo de esterilização continua.
  Se a unidade ar-água for parada pelo controlador centralizzato durante o processo de esterilização, a unidade ar-água sera parada antes o processo de esterilização.

■ Stop sterilization (Parar esterilização)

Em circunstâncias inevitáveis, esta funcção é activada quando a unidade ar-água deve ser parada. A visualização à direita aparece.

Int. heater forced ON (Activação forçada do aquecedor interno)

O aquecedor interno da unidade ar-agua pode ser ligado manualmente.

Quando o aquecedor interno émanualmente ligado, o icone aparece.

• Para apurpose de operação de emergência quando ocorrê algo problema na unidade exterior.

Contacte o的技术o de service sem falta antes de definir esta funcao.

• É necessária umaPALAVRA-passeparadefinirthisafuncao.

Prima o botão , e selecione "Set (Ajuste)" para a activação forçada.

Prima o botão ↓ ↓ antes verificar o écrã de confirmação.

Int. heater ON/OFF (Activação/desactivação do aquecedor interno)

O aquecedor interno da unidade ar-agua pode ser desactivado.

Quando o aquecedor interno é desactivado, o icone OFF aparece.

Prima o botão ↓ para activar/desactivar.

Heating curve range (Intervalo da curva de aquecimento)

É possével selección o intervalo da curva de aquecimento para fazer automaticamente a temperatura de saída da água com a temperatura externa.

A definição inicial é “±0” como a temperatura definida. A temperatura de saía da agua pode ser alterada de ‘-5’ a ‘+5’ como a temperatura definida.

A forma do intervalo da curva de aquecimento pode ser alterada no escaão de menu.

Selezione a temperatura que pretende alterar com o botão

Prima o botão para alterar a temperatura seleccionada.

Intervalo de temperatura

WA	25~45°C
WB	25~45°C
TA	-20~15°C
TB	15~25°C

O controlador centralizo visualiza a temperatura de saída da água alvo. Somente a informação é visualizada. Não é possível alterar a temperatura de saída da água alvo com o controlador centralizzato.

Int. heater forced ON (Activação forçada do aquecedor interno)

O aquecedor interno da unidade ar-agua pode ser ligado manualmente.

Quando o aquecedor interno émanualmente ligado, o icone aparece.

• Para a operação de emergência quando ocorrê algo problema naunitadeprojecional.

Contacte o的技术o de service sem falta antes de definir esta funcao.

• É necessária umaPALAVRA-passeparedefinir estafunção.

Prima o botão , e selecione "Set (Ajuste)" para a activations para.

Prima o botão ↓ ↓ antes verificar o eça de confirmação.

Manutença

Não tente limpar o interior da unidade por contapropria.

AVISO

• Para a segurarça, certifique-se de que desliga a unidade ar-água e de que desliga a alimentação antes da limpeza.

• Não vertaágua na unidade interior, excluindo o circuito deágua.

(Isso pode danificar os componentes internos ecauseur um如何去eletrico perigoso.)

PRECAUÇÂO

• Nunca utilize solventes ou produits químicos agressivos. Além disso, não limpe as partes de plástico com água muito quente.

(Isso pode causar a deformação ou mudança da cor.)

• Algumas bordas metálicos e as aletas são aguçadas. Tomeciouidado quando limpar essas partes.

(Existe o perigo de lesoes.)

• Utilize um banco ou escada firme quando limpar uma unidade interior instalada em lugaras altos.

Antes de solicitar oServiço

Sintoma	Causa	Acção
A unidade ar-água não funciona, embora está ligada.	Falha de energia ou antes falha de energia	Prima o botão ON/OFF no telecomando.
	O botão de operação (alimentação) está desligado.	• Se o disjuntor de circuito estiver desligado, ligue a alimentação. • Se o disjuntor de circuito tiver disparado, consulta o seu distribuidor sem o ligar.
	Fusível queimado.	Contacte o seu distribuidor.
Baixo desempenho de arrefecimento ou aquecimento	O circuito de água da unidade inferior está obstruído com poeira ou obstáculos.	Remova a poeira ou a obstruição.
	A temperatura da água está muito baixa (aquecimento).	Pre-aqueça a água acima de 25°C. (Opere apenas a unidade ar-água.)
	A admissão de ar ou a saída de ar das unidas de exteriores está(ão) obstruída(s) com poeira.	Remova a poeira.
	Definição adequada da temperatura	Consulte “Sugestões para economia de energia”. (P.76)
	A sala está exposta à luz solar directa no mode de arrefecimento.
	As portas ou janelas está abertas.
	Demasiadas fontes de calor no modo de arrefecimento.	Utilize um minimo de fontes de calor e durante um curto esgoto de tempo.
	Demasiadas pessoas na sala no modo de arrefecimento.	Reduza a definição da temperatura.

Se a sua unidade ar-agua não funciona correctamente mesmo antes verificar cada item de “Antes de solicitar o service” e “Localização e solução de problemas”.

• Pare o funciona imeditamente e desluge a alimentacao. Em seguida, contacte o seu distribuidor e comunique o numero de série e o sintoma. Comunique también a marca de inspeccao e as letras E, F, H, L, P em Concurrento com os他们在 que aparecem no visor LCD do telecomando.
• Nunca tente reparar a unidade ar-água por conta和个人, quando é muito perigoso fazê-lo.

Localização e soluição de problemas

Verifique antes de consulutar ou Solicitar o服务于。

Sintoma
Ruido	Ouve-se um som como um fluxo de água durante ou antes o Functionamento.
	Ouve-se um ruído de rachadura durante ou aquando da paragem do Functionamento.
Acomultação de gotas de condensação perto da parte inferior durante a operação de arrefecimento.
Não funciona. (Quando a alimentação é ligada imeditamente / quando a operatione é parada e retomada imeditamente)
Ocorre ruído durante a operação de aquecimento.
Sai vapor durante a operatione de aquecimento.
O ventilador continua a rodar mesmo antes a paragem da operatione com o telecomando.

Códio deerro

Código		Como libertar
E03	Erro de comunicação do telecomando	Automático
E04	Erro de comunicação anomal de三位一体 interior/exterior	Automático
F01	Anormalidade de sensor de refrigerante 1 (E1)	Automático
F02	Anormalidade de sensor de saída de água 1 (E2)	Automático
F03	Anormalidade de sensor de refrigerante 2 (E3)	Automático
F10	Anormalidade de sensor de entrada de água (TA)	Automático
F11	Anormalidade de sensor de saída de água 2 (BL)	Automático
L13	Erro de tipo de三位一体 interior	Reinicie (Deslgue e ligue o fornecimento de energia)
L16	Teste de funcionaamento do circuito de água não foi conclusão	Execute o teste de funcionaamento do circuito de água
L25	Erro de tipo de telecomando	Reinicie (Deslgue e ligue o fornecimento de energia)
P07	Sobrecarga anomal do aquecedor interno	Cancele a partir do telecomando
P09	Fluxo de água anomal	Execute novamente
P12	Velocidade anomal da bomba de água	Execute novamente

Zac Euxapiotoue Tou ayopaoate auto To Tpoiov Tns Panasonic.

To npov npoiov anotele i eunopikn ovaa klaipatou. Etnouvantovtai odnyie c ykataoTaonc.

Béaiwθeite 0ti diαβaTe πpoεkTiKa ti oδnyieζ eiToupyiac Tou αετιονtai μe to ouoTημa VRF TIO uovδεeTaO TTO pApov KλiμaTiotko kai oεζ TiC Σuokueε ΣIou uovδoVtai OTO ouoTημa VRF.

περιεχόμενα

Pnpouaaleic Asigmaiaac 86
Pnpoulaaeic oxetikαe Tn xpno8
Ovóματa μερών 89

Apxikcspuoouioeis 91
TpOToC 92
Mnxavioo 念 Aetoupyia 93
Aeitoupyia Tns movadac klaipatioou 94
Euvtnpno9 96
- Pniv ZntnoTe oepic 96
AvtipetwTion TpoBnmuatv 97

PpOdeltaqαΦες 122

• EosTrepiKn o a 122
  -Avtioixia Tivaka yawov 122

English	Italiano	Nederlands	Português
Model Name	Modello	Modelnaam	Nome do modelo
Power Source	Fonte di alimentazione	Voeding	Fonte de alimentação
Cooling Capacity	Capacità di raffreddamento	Koelingscapaciteit	Capacidade de arrefecimento
Heating Capacity	Capacità di riscaldamento	Verwarmingscapaciteit	Capacidade de aquecimento
Sound Pressure Level	Livello di pressione acustica	Geluidsdrukniveau	Nível da pressão do som
Sound Power Level	Livello di potenza acustica	Geluidsvermogenniveau	Nível da potência de som
Unit Dimensions (HxWxD; mm)	Dimensioni unità (AxlxP; mm)	Afmetingen van de unit (H x B x D; mm)	Dimensões da unidade (AxlxP; mm)
Net Weight (kg)	Peso netto (kg)	Nettogewicht (kg)	Peso líquido (kg)
