BEDIENUNGSANLEITUNG S80MW1E5 PANASONIC

SPAÑOL Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

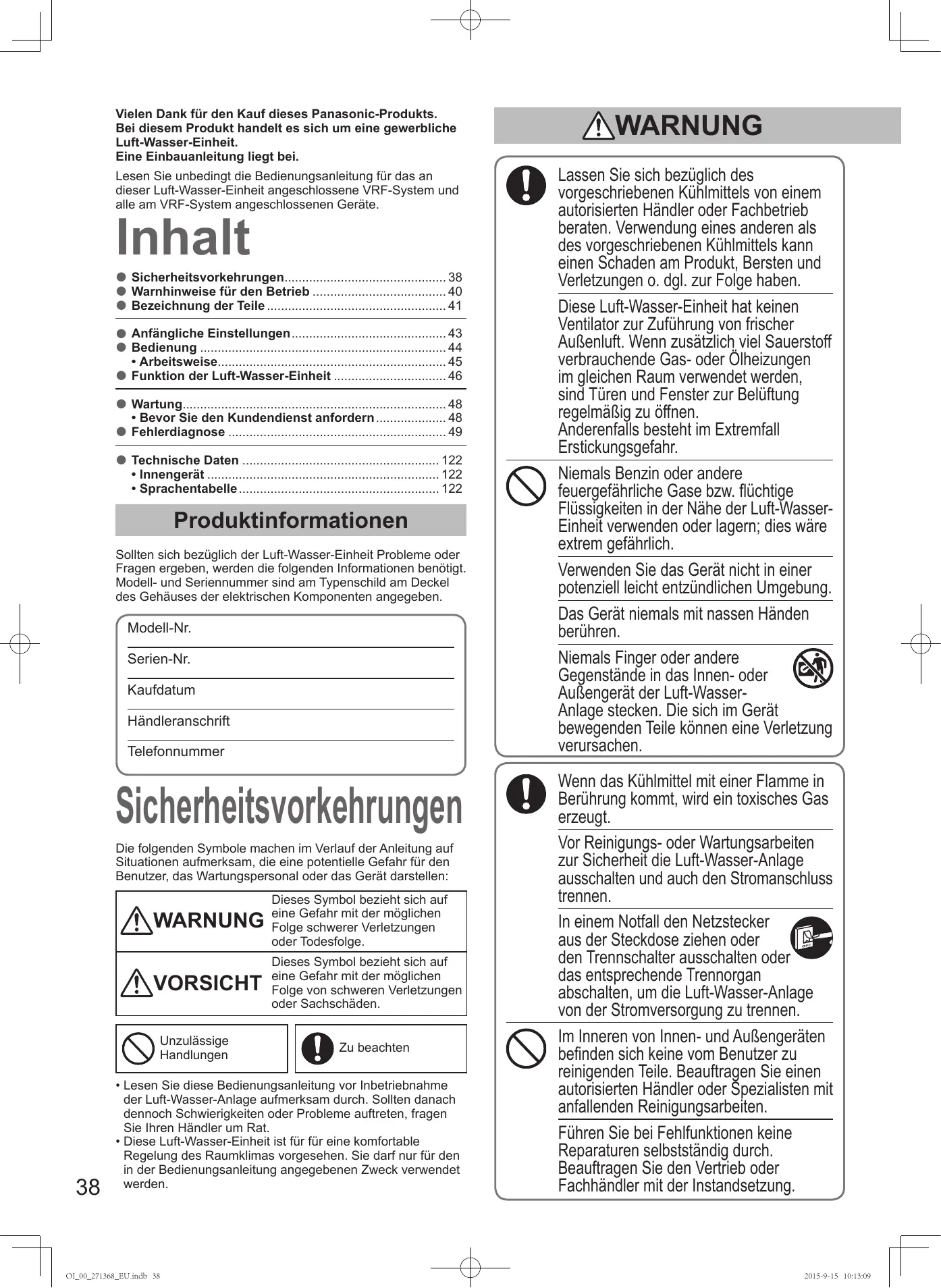

• OI_00_271368_EU.indb 37 2015-9-15 10:13:08 Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich um eine gewerbliche Luft-Wasser-Einheit. Eine Einbauanleitung liegt bei. Lesen Sie unbedingt die Bedienungsanleitung für das an dieser Luft-Wasser-Einheit angeschlossene VRF-System und alle am VRF-System angeschlossenen Geräte. Inhalt Sicherheitsvorkehrungen p. 38
• Warnhinweise für den Betrieb p. 40
• Bezeichnung der Teile p. 41
• Anfängliche Einstellungen p. 43
• Bedienung p. 44

• Sprachentabelle.......................................................... 122 Produktinformationen Sollten sich bezüglich der Luft-Wasser-Einheit Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modell- und Seriennummer sind am Typenschild am Deckel des Gehäuses der elektrischen Komponenten angegeben. Modell-Nr. Serien-Nr. Kaufdatum Händleranschrift Telefonnummer Sicherheitsvorkehrungen Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potentielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen: WARNUNG Dieses Symbol bezieht sich auf eine Gefahr mit der möglichen Folge schwerer Verletzungen oder Todesfolge. VORSICHT Dieses Symbol bezieht sich auf eine Gefahr mit der möglichen Folge von schweren Verletzungen oder Sachschäden. Unzulässige Handlungen

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme der Luft-Wasser-Anlage aufmerksam durch. Sollten danach dennoch Schwierigkeiten oder Probleme auftreten, fragen Sie Ihren Händler um Rat.
• Diese Luft-Wasser-Einheit ist für für eine komfortable Regelung des Raumklimas vorgesehen. Sie darf nur für den in der Bedienungsanleitung angegebenen Zweck verwendet werden. OI_00_271368_EU.indb 38 WARNUNG Lassen Sie sich bezüglich des vorgeschriebenen Kühlmittels von einem autorisierten Händler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschriebenen Kühlmittels kann einen Schaden am Produkt, Bersten und Verletzungen o. dgl. zur Folge haben. Diese Luft-Wasser-Einheit hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusätzlich viel Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Türen und Fenster zur Belüftung regelmäßig zu öffnen. Anderenfalls besteht im Extremfall Erstickungsgefahr. Niemals Benzin oder andere feuergefährliche Gase bzw. flüchtige Flüssigkeiten in der Nähe der Luft-WasserEinheit verwenden oder lagern; dies wäre extrem gefährlich. Verwenden Sie das Gerät nicht in einer potenziell leicht entzündlichen Umgebung. Das Gerät niemals mit nassen Händen berühren. Niemals Finger oder andere Gegenstände in das Innen- oder Außengerät der Luft-WasserAnlage stecken. Die sich im Gerät bewegenden Teile können eine Verletzung verursachen. Wenn das Kühlmittel mit einer Flamme in Berührung kommt, wird ein toxisches Gas erzeugt. Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit die Luft-Wasser-Anlage ausschalten und auch den Stromanschluss trennen. In einem Notfall den Netzstecker aus der Steckdose ziehen oder den Trennschalter ausschalten oder das entsprechende Trennorgan abschalten, um die Luft-Wasser-Anlage von der Stromversorgung zu trennen. Im Inneren von Innen- und Außengeräten befinden sich keine vom Benutzer zu reinigenden Teile. Beauftragen Sie einen autorisierten Händler oder Spezialisten mit anfallenden Reinigungsarbeiten. Führen Sie bei Fehlfunktionen keine Reparaturen selbstständig durch. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung. 2015-9-15 10:13:09 VORSICHT Für den Anschluss jedes Geräts muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein FI-Schalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein. Für jedes Gerät ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen. Um Stromschlaggefahr durch Isolierungsfehler zu vermeiden, muss das Gerät geerdet werden. Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifikation, um ein Überhitzen und einen Brand zu vermeiden. Sollte irgendeine Funktionsstörung/ Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus. (Gefahr von Rauchbildung/Feuer/ Stromschlag) Beispiele für Funktionsstörungen/ Fehlfunktionen:
• Der FI-Schutzschalter löst häufig aus.
• Das Produkt läuft bisweilen nicht an, wenn es eingeschaltet wird.
• Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen.
• Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Geräusch bemerkbar.
• Das Gehäuse weist Verformungen auf oder ist ungewöhnlich heiß.
• Wasser tropft aus dem Innengerät.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.
• Die Gebläsedrehzahl lässt sich nicht regeln.
• Das Gerät bleibt nach dem Einschalten sofort stehen.
• Das Gebläse kommt nach dem Ausschalten nicht zum Stillstand. Beauftragen Sie Ihren Händler umgehend mit den erforderlichen Wartungs-/ Reparaturarbeiten. OI_00_271368_EU.indb 39 Dieses Gerät ist für den Betrieb in Verkaufsoder Geschäftsräumen, Leichtindustrie oder Landwirtschaftsbetrieben konzipiert und sollte nur von fachkundigen oder für den Betrieb geschulten Personen bedient werden. Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Anleitung zur sicheren Bedienung des Geräts. Feuermelder und Luftauslass mindestens 1,5m vom Gerät entfernt einrichten. Den Raum nicht zu stark heizen oder kühlen, wenn Kleinkinder oder Kranke zugegen sind. Die Luft-Wasser-Einheit nicht mit dem Hauptstromversorgungsschalter ein- und ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden. Keine Gegenstände in den Luftauslass des Außengeräts stecken. Dies ist gefährlich, das sich der Lüfter mit hoher Geschwindigkeit dreht. Den Lufteinlass oder die scharfen Aluminiumrippen des Außengeräts nicht berühren. Dies könnte eine Verletzung zur Folge haben. Nicht auf dem Gerät sitzen oder auf das Gerät steigen. Dies könnte einen Fall zur Folge haben. Keinen Gegenstand in das LÜFTERGEHÄUSE stecken. Dies könnte eine Verletzung zur Folge haben oder das Gerät beschädigen. DEUTSCH ANMERKUNG
• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Dies ist kein mechanischer Defekt. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
• Die ursprünglichen Anweisungen wurden in englischer Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. Wichtige Hinweise zum verwendeten Kühlmittel Dieses Produkt enthält unter das Kyoto-Protokoll fallende fluorierte Treibhausgase. Die Gase dürfen nicht in die Atmosphäre entweichen. Kühlmitteltyp: R410A GWP-Wert(1): 1975 (1) GWP = Treibhauspotenzial Regelmäßige Überprüfungen auf Kühlmittellecks können je nach europäischer oder Örtlicher Gesetzgebung erforderlich sein. Bitte kontaktieren Sie Ihren Händler für weitergehende Informationen.

2015-9-15 10:13:11 Warnhinweise für den Betrieb Installation Betriebsbedingungen Diese Luft-Wasser-Anlage muss von einem qualifizierten Installationsfachmann und in Übereinstimmung mit der dem Produkt beiliegenden Einbauanleitung installiert werden. Vergewissern Sie sich vor der Installation, dass die Netzspannung der Stromversorgung in Ihrem Heim oder Büro mit der am Typenschild angegebenen Nennspannung übereinstimmt. WARNUNG Vermeiden Sie die Installation an den nachstehenden Orten. Orte, an denen Rauch oder brennbare Gase vorhanden sind. Außerdem Orte, an denen extrem hohe Temperaturen herrschen, wie beispielsweise in einem Gewächshaus. Orte, wo Hitze entwickelnde Gegenstände eingesetzt bzw. abgestellt werden. Achtung: Das Außengerät darf nicht an einem Ort aufgestellt werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz der Luft-Wasser-Einheit vor starker Korrosion) Verkabelung Alle Verkabelungsarbeiten müssen den örtlichen elektrischen Vorschriften entsprechen. (Lassen Sie sich von Ihrem Händler oder einem qualifizierten Elektriker beraten.) Jedes Gerät muss entweder über eine Erdleitung oder über die Netzzuleitung fachgerecht geerdet werden. Verkabelungsarbeiten sind von einem qualifizierten Elektriker auszuführen. Betriebsvorbereitungen Schalten Sie die Hauptstromversorgung 5 Stunden vor der Inbetriebnahme ein. (Zum Aufwärmen) Lassen Sie die Hauptstromversorgung bei fortgesetztem Betrieb eingeschaltet.

HINWEIS Wenn die Luft-Wasser-Anlage voraussichtlich längere Zeit nicht gebraucht wird, ziehen Sie den Netzstecker aus der Steckdose oder schalten den Trennschalter aus oder das entsprechende Trennorgang ab, um die Anlage von der Stromversorgung zu trennen. Energiespartipps „„Vermeiden Sie Den Luftein- und -auslass sowie Wasserein- und -auslass des Geräts nicht blockieren. (Bei einer Blockierung wird das Gerät nicht gut funktionieren, und es können Betriebsstörungen auftreten.) Verwenden Sie bei Kühlbetrieb Blenden, Rollos oder Vorhänge, damit Sonnenlicht nicht direkt in den Raum fällt.

Halten Sie das Wasser stets sauber. (Eine Behinderung des Wasserflusses beeinträchtigt die Leistung des Geräts.)

• “Wartung” (S. 48) Fenster, Türen und andere Öffnungen geschlossen halten, damit die klimatisierte Luft nicht entweichen kann. OI_00_271368_EU.indb 40 Verwenden Sie diese Luft-Wasser-Anlage im nachstehenden Temperaturbereich. Außengerät Innen (Wasser) Außentemperaturbereich temperaturbereich 3WAY (Typ MF2) Kühlen*1 14°C 25°C (5°C 20°C) -10°C 46°C (*TK) Heizen 15°C 30°C (25°C 45°C)*2 -20°C 35°C (*FK) -10°C 35°C (*TK) Kühlen & Heizen

*TK: Trockenkugeltemperatur *FK: Feuchtkugeltemperatur *1: Falls der Heizkörper/die Bodenheizung in den Kühlkreislauf geschaltet ist, muss das Zweiwegventil installiert werden. Wenn sich beim Entfrostungsbetrieb Kondenswasser am Heizkörper/an der Bodenheizung bildet, schalten Sie die Luft-Wasser-Einheit auf Heizbetrieb, eine Kondenswasserbildung zu vermeiden. *2: Wenn die Wassertemperatur weniger als 25°C beträgt, wärmen Sie das Wasser auf mehr als 25°C vor (nur LuftWasser-Einheit betreiben). Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien Diese Symbole auf den Produkten, den Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Für weitere Informationen zu Sammlung und Recycling alter Produkte und Batterien wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihr örtliches Entsorgungsunternehmen oder die Verkaufsstelle, bei der Sie die Gegenstände gekauft haben. Landesvorschriften gemäß kann eine nicht ordnungsgemäße Entsorgung solcher Abfälle durch Bußgelder geahndet werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich für weitere Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die vorschriftsmäßige Entsorgungsmethode ist. Hinweis zum Batteriesymbol (Beispiel mit chemischem Symbol): Dieses Symbol wird möglicherweise in Kombination mit einem chemischen Symbol verwendet. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

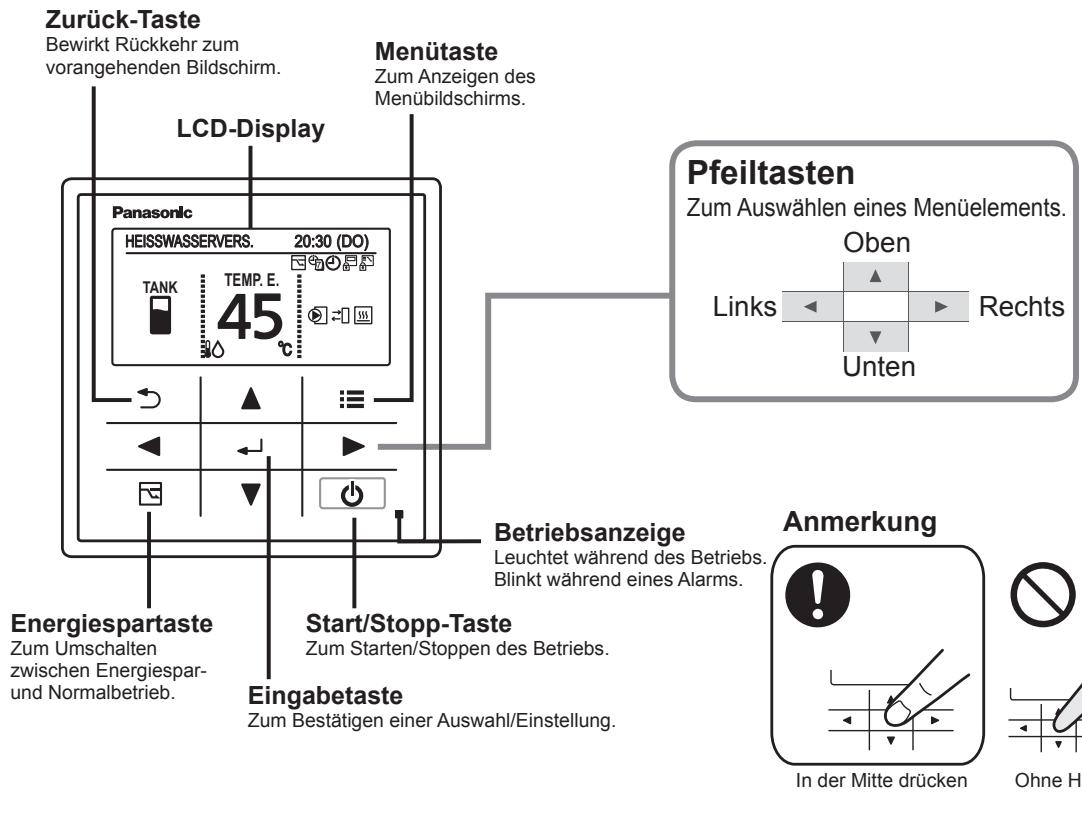

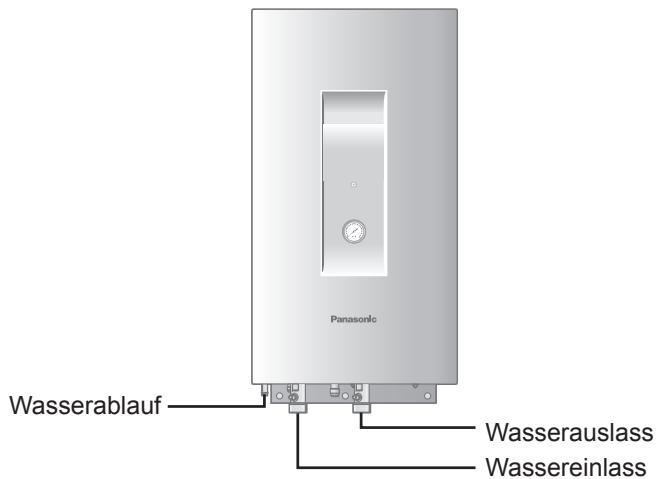

2015-9-15 10:13:11 Bezeichnung der Teile INNENGERÄT Wasserablauf Wasserauslass Wassereinlass Spezielle Kabelfernbedienung (Sonderausstattung: Modell Nr. CZ-RTC5) Zurück-Taste Bewirkt Rückkehr zum vorangehenden Bildschirm. Menütaste Zum Anzeigen des Menübildschirms. DEUTSCH LCD-Display Pfeiltasten Zum Auswählen eines Menüelements. HEISSWASSERVERS. TANK Oben 20:30 (DO) TEMP. E.

Rechts Unten Betriebsanzeige Anmerkung Leuchtet während des Betriebs. Blinkt während eines Alarms. Energiespartaste Zum Umschalten zwischen Energiesparund Normalbetrieb. Start/Stopp-Taste Zum Starten/Stoppen des Betriebs. Eingabetaste Zum Bestätigen einer Auswahl/Einstellung. In der Mitte drücken Ohne Handschuhe Nicht mit einem Kugelschreiber Menübildschirm Bildschirmname Menü Aktuelle Uhrzeit und Tag 20:30 (DO)

3. Einz. Klappe sperren

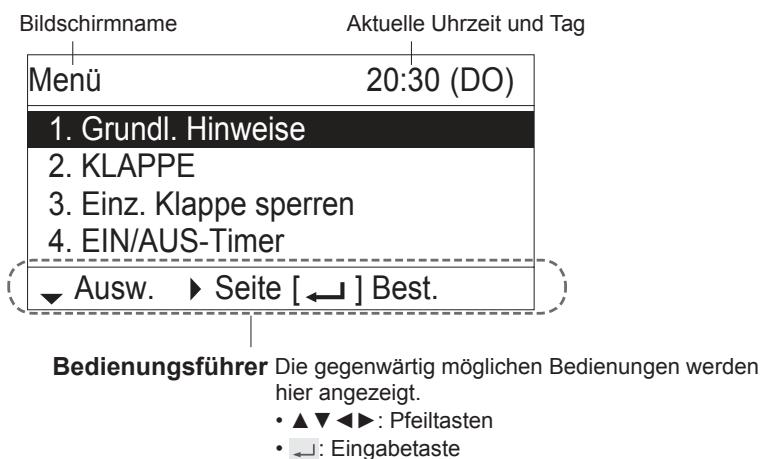

Ausw. Seite [ ] Best. Bedienungsführer D ie gegenwärtig möglichen Bedienungen werden hier angezeigt.

2015-9-15 10:13:12 Bezeichnung der Teile TANK-Modus „„ Oben auf dem Bildschirm angezeigte Informationssymbole HEISSWASSERVERS. TANK 20:30 (DO) Symbol Beschreibung Umschaltung des Betriebsmodus ist gesperrt. (Auch die Umschaltung auf Auto-Betriebsart ist gesperrt.) TEMP. E. Fernbedienung ist auf eine zentrale Steuereinrichtung beschränkt. [EIN/AUS-Timer] ist eingestellt.

[Wochentimer] ist eingestellt. Energiesparbetrieb ist aktiviert. Eingestellte Temperatur (Wasser) Symbol Symbol Beschreibung Interne Heizung ist aktiv. Beschreibung Wasserauslasstemperatur kann eingestellt werden. Störung der internen Heizung.

Interne Heizung wurde manuell aktiviert. OFF OFF Interne Heizung ist ausgeschaltet. Gefrierschutzregelung ist aktiv. Betriebsbereitschaftsanfrage an externes Gerät*1 Mitteilung vom externen Gerät*2 Externe Pumpe ist aktiv. Wasser wird sterilisiert. *1 Wenn die Luft-Wasser-Heizleistung unzureichend ist, wird ein Ausgangsignal an das externe Gerät übermittelt. *2 Bei Eingabe einer Mitteilung vom externen Gerät wird das Symbol an der Kabelfernbedienung angezeigt. Klimatisierungsmodus KLIMATISIERUNG KLIMATISIERUNG MODUS MODUS HEIZEN HEIZEN 20:30 (DO) (DO) 20:30 TEMP. E. TEMP.

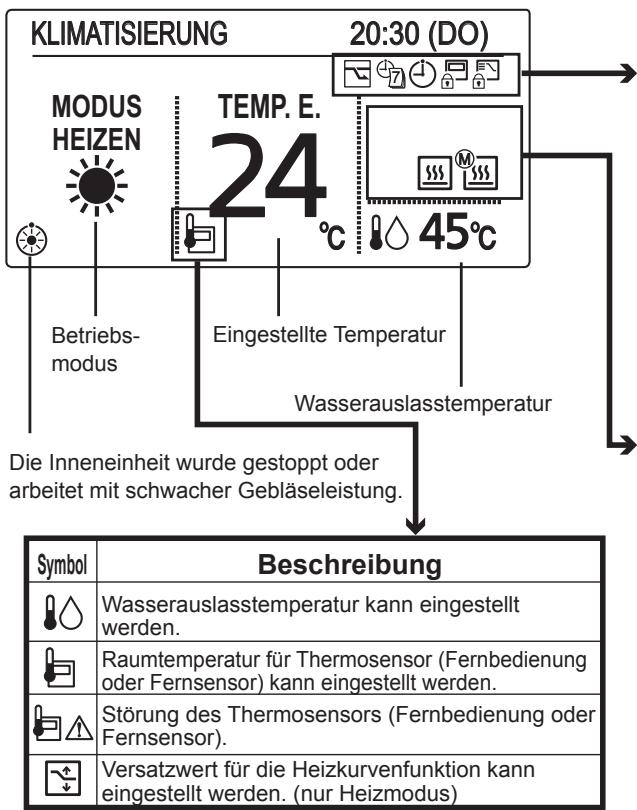

Betriebsmodus „„ Oben auf dem Bildschirm angezeigte Informationssymbole Symbol Beschreibung Umschaltung des Betriebsmodus ist gesperrt. (Auch die Umschaltung auf Auto-Betriebsart ist gesperrt.) Fernbedienung ist auf eine zentrale Steuereinrichtung beschränkt.

[EIN/AUS-Timer] ist eingestellt.

Eingestellte Temperatur [Wochentimer] ist eingestellt. Energiesparbetrieb ist aktiviert. Wasserauslasstemperatur Die Inneneinheit wurde gestoppt oder arbeitet mit schwacher Gebläseleistung. Symbol

OI_00_271368_EU.indb 42 Beschreibung Wasserauslasstemperatur kann eingestellt werden. Raumtemperatur für Thermosensor (Fernbedienung oder Fernsensor) kann eingestellt werden. Störung des Thermosensors (Fernbedienung oder Fernsensor). Versatzwert für die Heizkurvenfunktion kann eingestellt werden. (nur Heizmodus) Symbol Beschreibung Interne Heizung ist aktiv. Störung der internen Heizung.

OFF OFF Interne Heizung wurde manuell aktiviert. Interne Heizung ist ausgeschaltet. Gefrierschutzregelung ist aktiv. Externe Pumpe ist aktiv. 2015-9-15 10:13:14 Anfängliche Einstellungen „„Uhr „„Uhr-Typ „„Funktionssperre Beim erstmaligen Einschalten ist es erforderlich, die Fernbedienung für die Luft-Wasser-Einheit zu initialisieren. Richten Sie sich nach den Anweisungen in der Einbauanleitung oder wenden Sie sich an die Vertragsfirma. 1 Rufen Sie den Menübildschirm auf. ur Rückkehr zum vorangehenden Bildschirm Drücken Sie Zur Rückkehr zum Anfangsbildschirm Drücken Sie 2-mal. 2 Wählen Sie [Anfängliche Einst.].

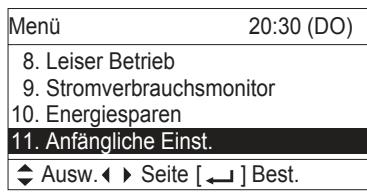

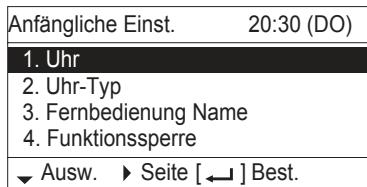

3 Wählen Sie das einzustellende Element.

• Die Luft-Wasser-Funktion ist nicht anwendbar auf die Funktionen Nr. 2, Nr. 3, Nr. 6, Nr. 7, Nr. 10, Nr. 11 und Nr. 12 des Menübildschirms (im TANKModus und Klimatisierungsmodus).

3. Einz. Klappe sperren

11. Anfängliche Einst.

Funktionssperre MODUS sperren Menü 20:30 (DO) (nur TANK-Modus)

9. Stromverbrauchsmonitor

11. Anfängliche Einst.

Haupt/Sub Seite [ ] Best. Ausw. Abluft Anfängliche Einst. 20:30 (DO) 12. Belüftung Menü 20:30(THU) (DO) 20:30

3. Einz. Klappe sperren

[ Ausw. ] START Seite [ ] Best.

3. Fernbedienung Name

Ausw. Seite [ ] Best. Menü 20:30 (DO)

9. Stromverbrauchsmonitor

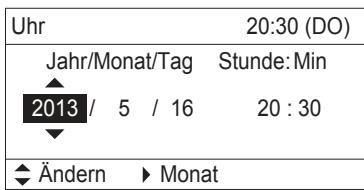

[ Einst. ] Schließen Seite [ ] Best. Ausw. DEUTSCH Uhr 4 Stellen Sie Datum und Uhrzeit ein.

(Wiederholt) ( Zur Beendigung 2-mal drücken.) Uhr Jahr/Monat/Tag 20:30 (DO) Stunde: Min 2013 / 5 / 16 Ändern 20 : 30 Monat Uhr-Typ 4 Wählen Sie das Zeitanzeigeformat.

24 h AM/PM ( Zur Beendigung 2-mal drücken.) Ändern

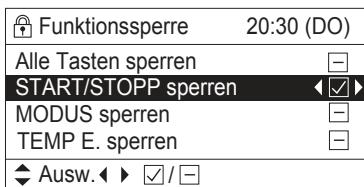

AM/PM ] Best. Funktionssperre 4 Wählen Sie die Sperrfunktion und setzen Sie ein [

(Zur Beendigung 2-mal drücken.) Funktionssperre 20:30 (DO) Alle Tasten sperren START/STOPP sperren MODUS sperren TEMP E. sperren Ausw.

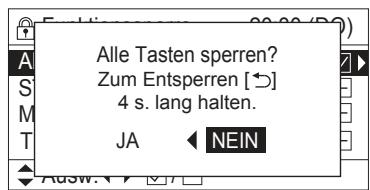

Zum Aufheben einer Sperre Wählen Sie in Schritt 4 [-]. Nur bei [Alle Tasten sperren] Wählen Sie [JA].

Funktionssperre 20:30 (DO) Allesperren Tasten sperren? Alle Tasten Zum Entsperren [ ] START/STOPP sperren 4 s. lang halten. MODUS sperren NEIN TEMP E. sperren Ausw.

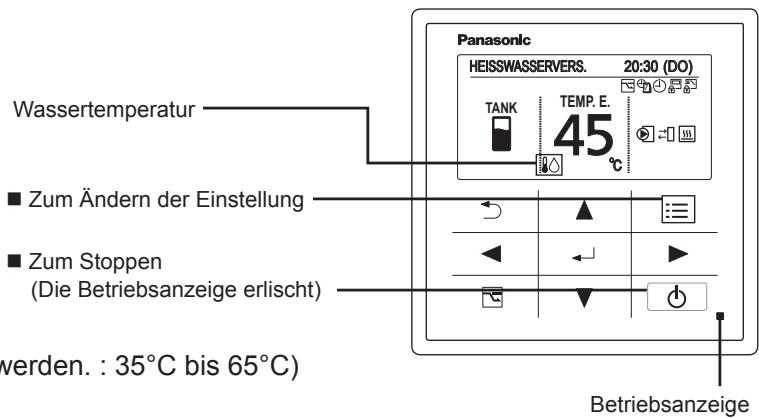

OI_00_271368_EU.indb 43 2015-9-15 10:13:16 Bedienung TANK-Modus 1 Starten Sie den Betrieb Drücken Sie (Die Betriebsanzeige leuchtet.) HEISSWASSERVERS. Wassertemperatur TANK 20:30 (DO)

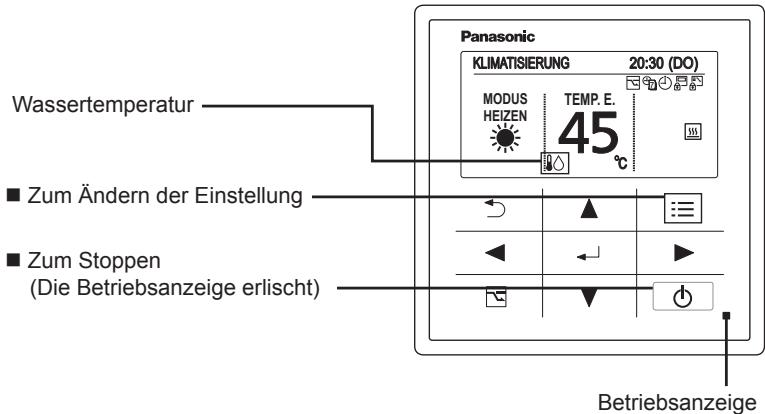

Zum Ändern der Einstellung 2 Ändern Sie die Temperatureinstellung Drücken Sie Zum Stoppen (Die Betriebsanzeige erlischt) (Im TANK-Modus kann nur “TEMP E.” geändert werden. : 35°C bis 65°C) (Der Cursor verschwindet.) Betriebsanzeige Klimatisierungsmodus [Heizkurvenfunktion] (nur Heizmodus) Die Wassertemperatur wird automatisch der Außentemperatur gemäß geregelt. Die Wassertemperatur lässt sich manuell durch einen Versatzwert ändern. KLIMATISIERUNG 20:30 (DO)

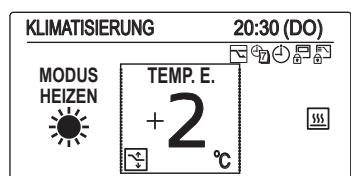

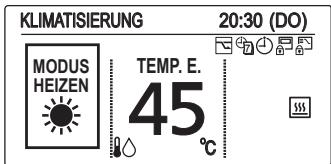

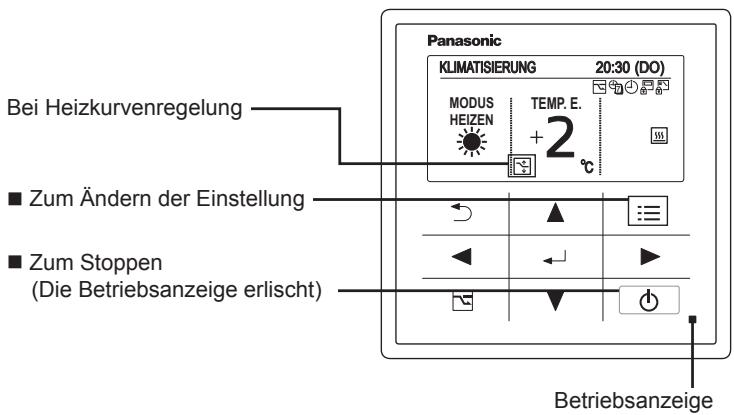

Fall: Mit MODUS TEMP. E. Verwendung der Heizkurvenfunktion. HEIZEN 1 Starten Sie den Betrieb Drücken Sie (Die Betriebsanzeige leuchtet.)

KLIMATISIERUNG Bei Heizkurvenregelung MODUS HEIZEN 20:30 (DO) TEMP. E.

2 Ändern Sie die Einstellung Drücken Sie Zum Ändern der Einstellung Zum Stoppen (Die Betriebsanzeige erlischt) KLIMATISIERUNG MODUS KÜHLEN

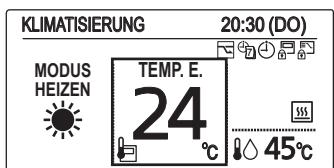

20:30 (DO) Betriebsanzeige KLIMATISIERUNG Eingestellte Temperatur MODUS KÜHLEN Drücken MODUS HEIZEN Heizen (mit Verwendung der Heizkurve) : -5°C bis +5°C (Versatz) 20:30 (DO)

20:30 (DO) TEMP. E. ℃ KLIMATISIERUNG MODUS HEIZEN

TEMP. E. KLIMATISIERUNG (Wenn der Cursor nicht zu sehen ist.)

Für Kühlung, siehe anmerkung [Normalbetrieb] unten.

[Normalbetrieb] Ohne Verwendung der Heizkurvenfunktion. Die Wassertemperatur kann eingestellt werden. Fall: Ohne Verwendung der Heizkurvenfunktion. 1 Starten Sie den Betrieb Drücken Sie (Die Betriebsanzeige leuchtet.) 2 Wählen Sie das einzustellende Element Drücken Sie KLIMATISIERUNG Wassertemperatur MODUS HEIZEN 20:30 (DO) TEMP. E.

Zum Ändern der Einstellung Zum Stoppen (Die Betriebsanzeige erlischt) 3 Ändern Sie die Einstellung Drücken Sie Betriebsanzeige

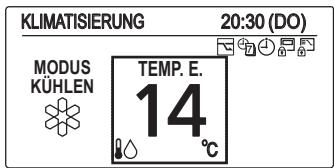

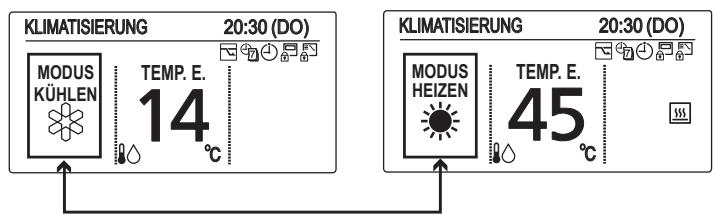

Betriebsmodus (z.B. Kühlen, Heizen) Drücken Sie Kühlen KLIMATISIERUNG MODUS KÜHLEN 20:30 (DO)

TEMP. E. KLIMATISIERUNG MODUS HEIZEN TEMP. E.

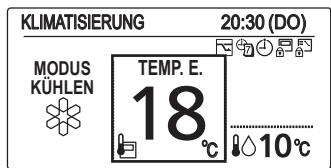

20:30 (DO) Eingestellte Temperatur Drücken Sie (Wenn der Cursor nicht zu sehen ist.) Wassertemperatur Kühlen : 5°C bis 20°C KLIMATISIERUNG MODUS KÜHLEN 20:30 (DO) TEMP. E.

Heizen (ohne Verwendung der Heizkurve) : 25°C bis 45°C KLIMATISIERUNG MODUS HEIZEN 20:30 (DO)

KLIMATISIERUNG Raumtemperatur (Thermosensor der Fernbedienung) Kühlen : 18°C bis 30°C Heizen : 16°C bis 30°C MODUS KÜHLEN 20:30 (DO) TEMP. E. KLIMATISIERUNG MODUS HEIZEN

• Gruppensteuerung kann für die Luft-Wasser-Einheit nicht verwendet werden. Achten Sie darauf, dass für jede Luft-Wasser-Einheit eine eigene Fernbedienungsverbindung verwendet wird.

• Wenn Ihre Heizung mit einem Heizkörper oder einer Bodenheizung arbeitet, kann sich beim Entfrostungsbetrieb Kondenswasser an der Heizvorrichtung bilden. Schalten Sie die Luft-Wasser-Einheit in diesem Fall auf Heizbetrieb, eine Kondenswasserbildung zu vermeiden. Arbeitsweise „„Heizleistung Da diese Luft-Wasser-Anlage Außenluft zum Heizen nutzt, nimmt ihre Heizleistung bei fallenden Außentemperaturen ab. (Aufgrund des Wärmepumpensystems) Eine “Betriebsbereitschaftsanfrage an externes Gerät” wird entsprechenden Klemmen im Gehäuse der elektrischen Komponenten ausgegeben. Anhand dieser Information kann ein zusätzliches Heizgerät genutzt werden. Nach Starten des Heizbetriebs dauert es eine Weile, bis die Wassertemperatur steigt. „„Entfrosten Das Gerät kann nach längerem Heizbetrieb den Entfrostungsbetrieb automatisch starten, um Eisbildung im Außengerät zu beseitigen. Das Innengerät stoppt dabei zusammen mit der LuftWasser-Einheit 5 bis 10 Minuten lang. „„Heizbereitschaft In den nachstehenden Betreibszuständen wird “ ” (Heizbereitschaft) auf dem Display angezeigt, wobei die Heizleistung beschränkt ist. Beim Starten des Betriebs Beim Aktivieren des Thermostaten Beim Entfrosten

OI_00_271368_EU.indb 45 „„Beim Starten des Heizbetriebs (nur 3WAY VRF) Wenn vom Stopp- oder Kühlbetriebszustand in den Heizbetrieb gewechselt wird, arbeitet das Gerät zum Selbstschutz etwa 3 Minuten lang nicht. Es kann nach dem Starten des Heizbetriebs 5 bis 10 Minuten dauern, bis heißes Wasser vorliegt. „„Ölrückgewinnung Die Wasserpumpe kann während des Kühl- oder Heizbetriebs alle 1 bis 3 Stunden mit verminderter Drehzahl laufen, um Öl im System zurückzugewinnen. Das Gerät setzt 5 bis 10 Minuten später den ursprünglichen Betrieb wieder fort. „„Fernbedienungssensor Im Normalfall wird die Wassertemperatur vom Temperatursensor in der Luft-Wasser-Einheit gemessen, es kann jedoch auch die Umgebungstemperatur der Fernbedienung erfasst werden. (Raumtemperatur) Einzelheiten können Sie in dem Geschäft in Erfahrung bringen, in dem das Gerät gekauft wurde. „„Im Falle eines Stromausfalls bei laufendem Gerät Nach einem kurzen Stromausfall setzt das Gerät den Betrieb mit den Einstellungen fort, die vor der Unterbrechung vorlagen.

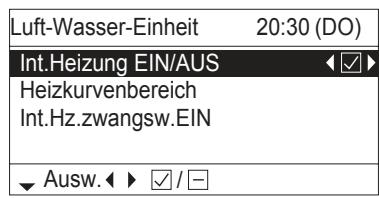

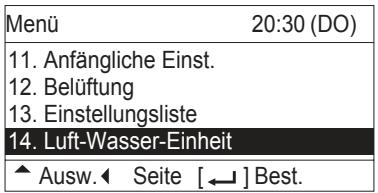

2015-9-15 10:13:19 Funktion der Luft-Wasser-Einheit 1 Rufen Sie den Menübildschirm auf. Menü 20:30(THU) (DO) 20:30

3. Einz. Klappe sperren

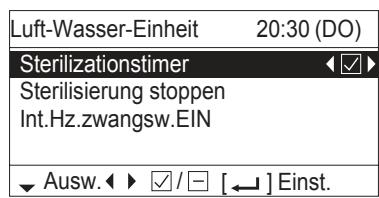

[ Ausw. ] START Seite [ ] Best. TANK-Modus Luft-Wasser-Einheit Sterilizationstimer Sterilisierung stoppen Int.Hz.zwangsw.EIN Ausw.

20:30 (DO) 3 Wählen Sie das einzustellende Element.

] Einst. Klimatisierungsmodus Menü 20:30 (DO)

11. Anfängliche Einst.

13. Einstellungsliste

14. Luft-Wasser-Einheit

] Best. Ausw. Seite [ Luft-Wasser-Einheit Int.Heizung EIN/AUS Heizkurvenbereich Int.Hz.zwangsw.EIN 2 Wählen Sie [14. Luft-Wasser-Einheit].

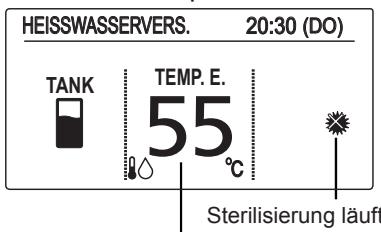

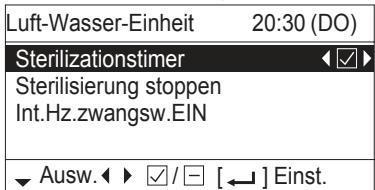

TANK-Modus „„Sterilisationstimer Um eine Bildung von Legionellabakterien im Tank zu verhüten, kann wöchentlich ein Sterilisationsprozess durchgeführt werden. Während der Sterilisationsprozess durchgeführt wird, ist das Symbol zu sehen. ● Timereinstellung Luft-Wasser-Einheit Sterilizationstimer Sterilisierung stoppen Int.Hz.zwangsw.EIN Ausw.

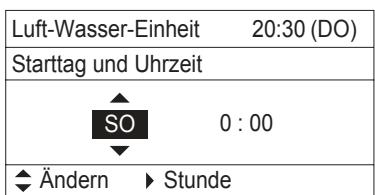

Luft-Wasser-Einheit Starttag und Uhrzeit ] Einst. 20:30 (DO) 0 : 00

Ändern 20:30 (DO) Stellen Sie den Wochentag und die Uhrzeit für den Sterilisationsprozess ein. und Wählen Sie das einzustellende Element mit den Tasten legen Sie die Einstellung mit den Tasten fest. Stunde ● Sterilisationsprozess HEISSWASSERVERS. TANK Beim Aktivieren ( ) von “Sterilisationstimer” erscheint der Bildschirm für die Einstellung des Zeitpunkts (Wochentag und Uhrzeit) für den Sterilisationsprozess. 20:30 (DO) TEMP. E. HEISSWASSERVERS. TANK TEMP. E. Sterilisierung

Sterilisierung läuft Ziel-Wasserauslasstemperatur zur Sterilisierung (Wenn die eingestellte Temperatur höher ist als die Sterilisierungstemperatur, dann wird die eingestellte Temperatur angezeigt.) „„Sterilisierung stoppen 20:30 (DO) OI_00_271368_EU.indb 46 der Sterilisierung ist ein Ändern der eingestellten Temperatur nicht möglich. ] Schließen

• Der Sterilisationsprozess ist nach maximal 4 Stunden abgeschlossen. Vorsicht: Seien Sie vorsichtig. Heißes Wasser kann schwere Verbrennungen verursachen.
• Es wird empfohlen, eine Zeit zu wählen, die sich nicht mit einer anderen Timereinstellung wie beispielsweise dem Wochentimer überschneidet.
• An der zentralen Steuereinheit wird auch während der Sterilisierung die für Normalbetrieb eingestellte Temperatur angezeigt. Ein Ändern der Temperatureinstellung oder Ein-/Ausschalten ist an der zentralen Steuereinheit zwar möglich, aber der Serilisationsprozess wird dennoch fortgesetzt. Sollte während des Sterilisationsprozesses über die zentrale Steuereinheit der Befehl zum Stoppen der Luft-Wasser-Einheit gegeben werden, wird die Luft-Wasser-Einheit nach dem Sterilisationsprozess gestoppt. Wenn ein Ausschalten der Luft-Wasser-Einheit unvermeidbar ist, kann die Sterilisierung über diese Funktion gestoppt werden. Die rechte Anzeige erscheint.

• Während Luft-Wasser-Einheit 20:30 (DO) Sterilizationstimer Sterilisierung stoppen? Sterilisierung stoppen. Int.Hz.zwangsw.EIN

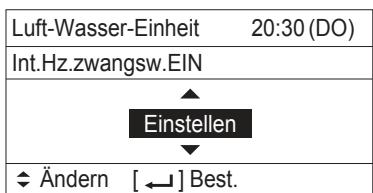

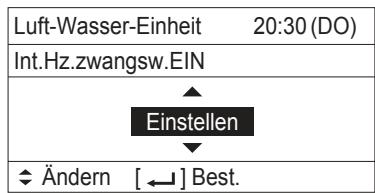

NEIN ] Einst. 2015-9-15 10:13:21 Int. Hz. zwangsw. EIN Die interne Heizung der Luft-Wasser-Einheit kann manuell eingeschaltet werden. Beim manuellen Einschalten der internen Heizung wird das Symbol angezeigt.

• Diese Funktion ist für den Notbetrieb vorgesehen, wenn eine Störung am Außengerät vorliegt. Lassen Sie sich vor dem Einstellen der Funktion von einem Kundendiensttechniker beraten.
• Die Einstellung dieser Funktion ist nur mit Passworteingabe möglich. Drücken Sie die Taste “Einstellen”.

Drücken Sie die Taste zur Bestätigung. Luft-Wasser-Einheit Int.Hz.zwangsw.EIN und wählen Sie zur zwangsweisen Einschaltung 20:30 (DO) Einstellen Ändern

] Best. Klimatisierungsmodus Int. Heizung EIN/AUS Die interne Heizung der Luft-Wasser-Einheit kann deaktiviert werden. Bei deaktivierter interner Heizung wird das Symbol Drücken Sie die Taste OFF angezeigt. , um auf EIN/AUS umzuschalten. Heizkurvenbereich Wasserauslasstemp. Es kann ein Heizkurvenbereich zur automatischen Anpassung der Wasserauslasstemperatur an die Außentemperatur gewählt werden. Versatzbereich

KLIMATISIERUNG TEMP. E. MODUS HEIZEN

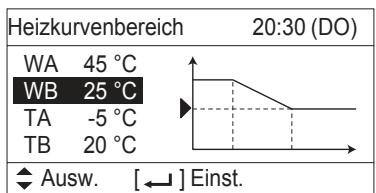

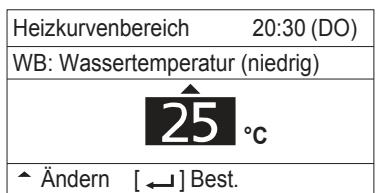

Heizkurvenbereich WA 45 °C WB 25 °C -5 °C TB 20 °C Ausw. [ Drücken Sie die Taste wirksam zu machen. ] Einst. , um die gewählte Temperatureinstellung Temperaturbereich

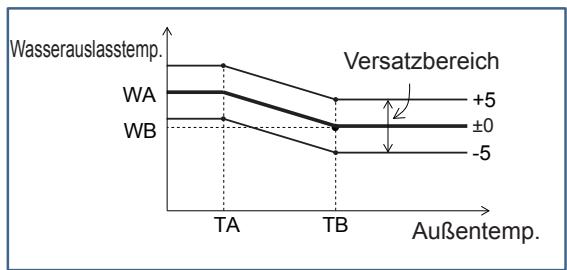

Außentemp. Die Form des Heizkurvenbereichs kann auf dem Menübildschirm geändert werden. Wählen Sie die Temperaturänderung über die Tasten

20:30 (DO) Heizkurvenbereich 20:30 (DO) WB: Wassertemperatur (niedrig) Ändern

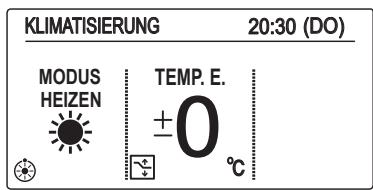

Die anfängliche Temperatureinstellung ist “±0”. Die Wasserauslasstemperatur kann im Bereich von ‘-5’ bis ‘+5’ von der eingestellten Temperatur versetzt werden. 20:30 (DO) DEUTSCH

25~45◦C 25~45◦C -20~15◦C 15~25◦C Die zentrale Steuereinheit zeigt die Ziel-Wasserauslasstemperatur an. Diese Information wird nur angezeigt. Ein Ändern der ZielWasserauslasstemperatur ist an der zentralen Steuereinheit nicht möglich. ] Best. Int. Hz. zwangsw. EIN Die interne Heizung der Luft-Wasser-Einheit kann manuell eingeschaltet werden. Beim manuellen Einschalten der internen Heizung wird das Symbol

• Diese Funktion ist für den Notbetrieb vorgesehen, wenn eine Störung am Außengerät vorliegt. Lassen Sie sich vor dem Einstellen der Funktion von einem Kundendiensttechniker beraten.
• Die Einstellung dieser Funktion ist nur mit Passworteingabe möglich. Drücken Sie die Taste “Einstellen”.

Drücken Sie die Taste zur Bestätigung. OI_00_271368_EU.indb 47 und wählen Sie zur zwangsweisen Einschaltung Luft-Wasser-Einheit Int.Hz.zwangsw.EIN 20:30 (DO) Einstellen Ändern

2015-9-15 10:13:23 Wartung Versuchen Sie nicht, das Geräteinnere selbst zu reinigen. WARNUNG Vor einer Reinigung zur Sicherheit die Luft-Wasserzz Einheit ausschalten und auch von der Stromversorgung trennen. (Anderenfalls besteht Stromschlaggefahr sowie Verletzungsgefahr durch das sich schnell drehende Gebläse.) Kein Wasser auf das Innengerät (außer dem Wasserkreislauf) gießen. (Hierdurch würden Innenteile beschädigt werden. Außerdem könnte eine derartige Vorgehensweise zu einem Stromschlag führen.) VORSICHT Verwenden Sie niemals Lösungsmittel oder starke Chemikalien. Kunststoffteile außerdem nicht mit sehr heißem Wasser abwischen. (Dies könnte eine Verformung oder Verfärbung zur Folge haben.) Manche Metallteile und Lamellen haben scharfe Kanten. Lassen Sie beim Reinigen solcher Teile entsprechende Vorsicht walten. (Verletzungsgefahr.) Verwenden Sie zur Reinigung eines hoch installierten Innengeräts einen stabilen Stuhl oder eine Leiter. Bevor Sie den Kundendienst anfordern Symptom Die Luft-WasserEinheit läuft nach dem Einschalten nicht an. Schlechte Kühloder Heizleistung Ursache Maßnahme Stromausfall oder nach einem Stromausfall Die Betriebstaste ON/OFF an der Fernbedienung drücken. Betriebstaste (Ein/Aus) befindet sich in Ausschaltstellung.

• Wenn der Schutzschalter nicht ausgelöst wurde, das Gerät einschalten.
• Bei ausgelöstem Schutzschalter den Händler benachrichtigen, ohne das System einzuschalten. Sicherung durchgebrannt. Den Händler hinzuziehen. Wasserkreislauf des Innengeräts durch Staub oder Blockierung verstopft. Staub oder Blockierung beseitigen. Zu niedrige Wassertemperatur (Heizen). Wasser auf über 25°C vorwärmen. (nur Luft-WasserEinheit betreiben) Der Lufteinlass oder -auslass von Außengeräten ist mit Staub zugesetzt. Den Staub entfernen. Ungeeignete Temperatureinstellung Der Raum ist im Kühlmodus direktem Sonnenlichteinfall ausgesetzt. Siehe “Energiespartipps”. (S. 40) Türen und/oder Fenster sind geöffnet. Zu viele Wärmequellen im Kühlmodus. So wenige Wärmequellen wie möglich und jeweils nur kurze Zeit verwenden. Zu viele Personen im Raum im Kühlmodus. Die Temperatureinstellung senken. Wenn die Luft-Wasser-Einheit auch nach Durchgehen der Punkte unter “Bevor Sie den Kundendienst anfordern” und “Fehlerdiagnose” nicht richtig funktioniert Stellen Sie den Betrieb augenblicklich ein und schalten Sie das Gerät aus. Wenden Sie sich danach an Ihren Händler unter Angabe der Seriennummer und des Symptoms. Informieren Sie auch über das eventuelle Vorhandensein des Prüfzeichens und der Buchstaben E, F, H, L, P in Kombination mit Ziffern auf dem LCD der Fernbedienung. Versuchen Sie niemals, die Luft-Wasser-Einheit selbst zu reparieren, da dies sehr gefährlich sein kann.

OI_00_271368_EU.indb 48 2015-9-15 10:13:23 Fehlerdiagnose Gehen Sie die nachstehenden Punkte durch, bevor Sie eine Wartung anfordern. Außengerät Innengerät Symptom Geräusch Ursache / Maßnahme Geräusch ähnlich fließendem Wasser ist während oder nach dem Betrieb zu vernehmen.

• Geräusch des in das Gerät fließenden Wassers
• Geräusch des in das Gerät fließenden Kühlmittels
• Geräusch des über das Ablaufrohr ausfließenden Wassers Knackgeräusch ist während des Betriebs oder beim Stoppen des Betriebs zu vernehmen. Durch Ausdehnung von Bauteilen bei Temperaturänderung verursachtes Geräusch Wassertropfen sammeln sich beim Kühlbetrieb am Boden.

• Kondensat bildet sich an kalten Wasserrohrleitungen. Gerät arbeitet nicht (Sofort nach dem Einschalten / Sofort nach dem Stoppen und Fortsetzen des Betriebs.)

• Der Betrieb setzt wegen der Kompressor-Schutzschaltung erst nach ca. 3 Minuten ein. Ein Geräusch tritt bei Heizbetrieb auf.
• Ein Enteisungsvorgang läuft ab. DEUTSCH Dampf tritt bei Heizbetrieb aus. Der Lüfter dreht sich auch nach Stoppen des Betriebs mit der Fernbedienung weiter.

• Dies fördert das Betriebsverhalten. „„Fehlercode Code Aufhebung E03 Fernbedienungs-Kommunikationsfehler Automatisch E04 Inengerät/Außengerät Kommunikationsfehler Automatisch F01 Störung des Kühlmittelsensors 1 (E1) Automatisch F02 Störung des Wasserauslasssensors 1 (E2) Automatisch F03 Störung des Kühlmittelsensors 2 (E3) Automatisch F10 Störung des Wassereinlasssensors (TA) Automatisch F11 Störung des Wasserauslasssensors 2 (BL) Automatisch L13 Innengerät Unstimmigkeit Rücksetzung (Stromversorgung aus und ein) L16 Probelauf des Wasserkreislaufs nicht abgeschlossen Probelauf des Wasserkreislaufs durchführen L25 Fernbedienung Unstimmigkeit Rücksetzung (Stromversorgung aus und ein) P07 Überlastung der internen Heizung Aufhebung über Fernbedienung P09 Ungewöhnlicher Wasserfluss Erneute Ausführung P12 Ungewöhnliche Wasserpumpendrehzahl Erneute Ausführung
