Merk	PANASONIC
Model	S125MW1E5
Producttype	Commerciële hydraulische warmtepomp
Koelmiddel	R410A
Global warming potential (GWP)	1975
Buitentemperatuurbereik (koeling)	-10°C tot 46°C (droge bol)
Buitentemperatuurbereik (verwarming)	-20°C tot 35°C (natte bol)
Watertemperatuurbereik (koeling)	5°C tot 20°C (of 14°C tot 25°C afhankelijk van modus)
Watertemperatuurbereik (verwarming)	25°C tot 45°C (of 15°C tot 30°C afhankelijk van modus)
Hoofdfuncties	Tankmodus, klimaatregelingsmodus, anti-legionella sterilisatie, warmtecurve, geforceerde interne verwarming
Bedrijfsmodi	Koeling, verwarming, automatisch (via afstandsbediening)
Afstandsbediening	Bedrade hoogwaardige afstandsbediening (CZ-RTC5 optioneel)
Veiligheid	Toetsvergrendeling, foutdetectie, automatische uitschakeling bij storing, vorstbeveiliging
Onderhoud en reiniging	Alleen buitenkant reinigen; voor binnen een professional inschakelen
Probleemoplossing	Foutcodes (E03, E04, F01, enz.); neem contact op met de dealer als deze aanhouden
Reserveonderdelen en repareerbaarheid	Niet zelf repareren; neem contact op met een erkende dealer
Installatie	Installatie door een gekwalificeerde professional; speciale stroomvoorziening en aarding
Energieverbruik	Energiebesparingsfunctie; gebruik gordijnen in koelmodus
Algemene informatie	Handleiding beschikbaar in meerdere talen; gemiddelde levensduur 10-15 jaar
Garantie	Raadpleeg de dealer

Veelgestelde vragen - S125MW1E5 PANASONIC

Wat zijn de bedrijfsmodi van de Panasonic S125MW1E5 warmtepomp?

Het apparaat biedt twee hoofdmodi: de Tankmodus (voor sanitair warm water, temperatuur instelbaar van 35°C tot 65°C) en de Klimaatregelingsmodus (koeling of verwarming van het water). In de klimaatregelingsmodus kunt u de warmtecurvefunctie gebruiken die de watertemperatuur automatisch aanpast aan de buitentemperatuur.

Hoe stel ik de watertemperatuur in in de tankmodus?

In de tankmodus drukt u op de ▲- of ▼-toets van de afstandsbediening om de uitlaatwatertemperatuur aan te passen tussen 35°C en 65°C. De instelling wordt op het scherm weergegeven.

Wat te doen als de warmtepomp niet start?

Controleer eerst of de stroomtoevoer actief is (schakelaar aan). Als de schakelaar is uitgevallen, neem dan contact op met een technicus. Zorg er vervolgens voor dat de afstandsbediening is ingeschakeld (ON/OFF-knop). Als het probleem aanhoudt, raadpleeg dan de foutcodes op het scherm.

Hoe onderhoud ik de warmtepomp?

Reinig alleen de buitenkant met een zachte doek. De binnenkant moet door een professional worden gereinigd. Controleer regelmatig of de luchtinlaten en -uitlaten niet geblokkeerd zijn. Gebruik nooit oplosmiddelen of zeer heet water op plastic onderdelen.

Wat betekenen foutcodes zoals E03 of F01?

Foutcodes verschijnen op het scherm van de afstandsbediening bij een storing. Bijvoorbeeld: E03 = communicatiefout afstandsbediening, F01 = afwijking koelmiddelsensor. De meeste resetten automatisch; als de code aanhoudt, neem dan contact op met uw dealer.

Kan ik het apparaat onder 0°C gebruiken?

Ja, in de verwarmingsmodus werkt de buitenunit tot -20°C (natte bol). De verwarmingsprestaties nemen echter af naarmate de buitentemperatuur daalt. Indien nodig kan bijverwarming worden gebruikt (signaal 'Extern apparaat gereed verzoek').

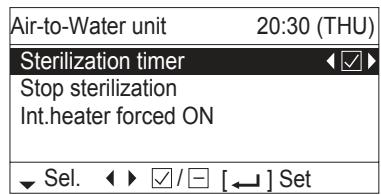

Hoe activeer ik de anti-legionella sterilisatiefunctie?

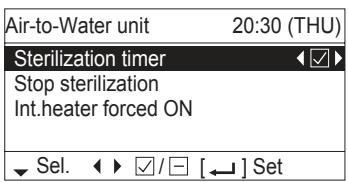

In het menu Hydraulische module in tankmodus activeert u de Sterilisatietimer. Stel de dag en tijd in. De sterilisatie verwarmt het water gedurende ongeveer 4 uur tot een hoge temperatuur (boven 65°C). Let op heet water (brandwondengevaar).

Wat te doen bij een waterlek?

Als er water uit de binnenunit lekt, stop dan onmiddellijk het apparaat en schakel de stroom uit. Neem contact op met een professional. Condensatie is normaal tijdens koeling, maar een grote lekkage duidt op een probleem.

Werkt de warmtepomp na een stroomstoring?

Ja, het apparaat hervat automatisch de werking na een tijdelijke stroomstoring, met behoud van de vorige instellingen. Als de stroomstoring langdurig is, wordt aanbevolen de stroom uit te schakelen om energie te besparen.

Hoe bespaar ik energie met dit apparaat?

Gebruik de Energiebesparingsfunctie in het menu. Sluit in de koelmodus de gordijnen om de zonnewarmte te beperken. Blokkeer in de verwarmingsmodus de waterinlaten/-uitlaten niet. Houd het water schoon en stel de temperaturen redelijk in.

GEBRUIKSAANWIJZING S125MW1E5 PANASONIC

Lees deze gebruiksinstructies goed door voor u het apparaat gebruikt en bewaar ze voor toekomstig gebruik.

PORTUGUÊS

74 \~ 85

Hartelijk dank voor het aanschaffen van dit Panasonic product.

Dit product is een commerciële Lucht-naar-Watereenheid. Installatie-instructies bijgevoegd.

U moet de bedieningsinstructies lezen die gelden voor het VRF-systeem dat wordt aangesloten op deze Lucht-naar-Water en die van alle apparatuur die is aangesloten op het VRF-systeem.

Inhoud

- Veiligheidsvoorzorgen....62

- Voorzorgen in het gebruik....64

- Namen van onderdelen 65

● Begininstellingen....67

Bediening....68

- Werking....69

● Functies van de Lucht-naar-Watereenheid....70

● Onderhoud....72

- Voor u om service verzoekt 72

- Oplossen van problemen....73

Als u problemen hebt met, of vragen over uw Lucht-naar-Water, dan heeft u de volgende informatie nodig. De model- en serienummers bevinden zich op het naamplaatje op het deksel van de elektrische componentenkast.

Modelnr.

Serienr.

Datum van aankoop

Adres dealer

Telefoonnummer

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zelf:

WAARSCHUWING

Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.

LET OP

Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.

Verboden

Dingen die u moet doen of waar u op moet letten

• Lees deze bedieningshandleiding zorgvuldig door voor u deze Lucht-naar-Water gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies.
• Deze Lucht-naar-Water is ontworpen om de ruimte waarin u verblijft zo aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor het bedoeld is zoals omschreven in deze bedieningshandleiding.

WAARSCHUWING

Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koelmiddeltype. Gebruik van een ander koelmiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz.

Deze Lucht-naar-Water heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanneer u gas- of olieverwarmingsapparaten in de ruimte gebruikt, want deze verbruiken grote hoeveelheden zuurstuf uit de aanwezige lucht. Doet u dit niet, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de Lucht-naar-Water - dit is zeer gevaarlijk.

Gebruik dit toestel niet in een omgeving waar mogelijk ontploffingsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steek in geen geval uw vingers of andere voorwerpen in de binnen- of buitenunit van de Lucht-naar- Water, want de draaiende onderdelen in het binnenwerk kunnen letsel veroorzaken.

Als het koelmiddel in contact komt met vuur, zal dit een giftig gas produceren.

Voor de veiligheid moet u de Lucht-naar-Water uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de Lucht-naar-Water moet afsluiten van de hoofdstroomvoorziening in geval van nood.

Gebruikers mogen niet zelf het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de toestellen schoon te maken.

Probeer dit toestel niet zelf te repareren wanneer het storingen vertoont. Neem voor reparaties contact op met uw dealer of reparateur.

Zorg voor een apart stopcontact dat uitsluitend bestemd is voor elk individueel toestel en een stroomonderbreker, aardlekschakelaar of verliesstroomschakelaar ter beveiliging tegen te hoge stromen in de uitsluitend voor de apparatuur bestemde stroomleiding.

Zorg voor een apart stopcontact voor elk individueel toestel; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet het toestel geaard worden.

Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die niet voldoen aan de specificaties om oververhitting en brand te voorkomen.

Staak het gebruik van het product onmiddellijk wanneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit.

(Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaat vaak door.
• Het product start soms niet op wanneer het wordt ingeschakeld.
• De stroom valt soms uit wanneer het snoer wordt verplaatst.
• Er is een brandlucht of een abnormaal geluid terwijl het toestel in werking is.
• De behuizing is vervormd of zeer heet.
• Er lekt water uit de binnenunit.
• Het snoer of de stekker wordt zeer heet.
• De ventilatorsnelheid kan niet worden geregeld.
• Het toestel stopt gelijk nadat het wordt ingeschakeld.
• De ventilator stopt niet, ook al wordt het toestel uit gezet.

Neem onmiddellijk contact op met uw dealer voor onderhoud/reparatie.

LET OP

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrie en in boerderijen, of voor commercieel gebruik door ongetraind personeel.

Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen.

Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5m bij het toestel vandaan zijn.

Koel of verwarm de ruimte niet teveel als er baby's of minder validen aanwezig zijn.

Zet de Lucht-naar-Water niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want daar bevindt zich de ventilator die zeer snel ronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit niet aan. U kunt hierdoor letsel oplopen.

Ga niet op het toestel zitten of staan. U zou er per ongeluk vanaf kunnen vallen.

Steek geen voorwerpen in de VENTILATORBEHUIZING.

Hierdoor kunt u letsel oplopen en kan het toestel beschadigd raken.

KENNISGEVING

• Tijdens onweer is het mogelijk dat de compressor tijdelijk stopt met werken. Dit is geen mechanische storing. Het toestel zal na een paar minuten weer normaal functionere
• De Engelse tekst vormt het origineel van deze instructies. De andere talen zijn vertalingen van de originele instructies.

Belangrijke informatie over het gebruikte koelmiddel

Dit product bevat gefluoreerde broeikasgassen, die onder het Kyoto-protocol vallen. Laat de gassen niet in de atmosfeer ontsnappen.

Koelmiddeltype: R410A

GWP-waarde ^(1) : 1975

(1) GWP = Aardopwarmingsvermogen (Global Warming Potential)
Geregelde controles op koelmiddellekkages kunnen vereist zijn op grond van Europese of plaatselijke regelgeving. Neem contact op met uw plaatselijke dealer voor meer informatie.

Voorzorgen in het gebruik

Installatie

• Deze Lucht-naar-Water moet correct worden geïnstalleerd door bevoegde installateurs overeenkomstig de installatie-instructies die met dit toestel worden meegeleverd.
• Controleer voor de installatie of het voltagë van de stroomvoorziening bij u thuis of op uw werkplek hetzelfde is als het voltage dat staat aangegeven op het naamplaatje.

WAARSCHUWING

Vermijd de volgende installatieplekken.

• Plekken met rook of brandbare gassen.
  Vermijd ook plekken met zeer hoge temperaturen, zoals broeikassen.
• Plekken met voorwerpen die zeer veel warmte produceren.

Attentie:

- Installeer de buitenunit niet op plekken waar er zeewater direct op kan spetteren, of in een zwavelrijke omgeving, bijvoorbeeld bij een hete bron. (Om de Lucht-naar-Water te beschermen tegen zware corrosie)

Bedrading

• Alle bedrading moet voldoen aan de ter plaatse geldende regelgeving voor elektrische installaties. (Neem contact op met uw dealer of een gediplomeerd elektricien voor details.)
• Elk toestel moet correct geaard worden met een aarddraad of via de bedrading voor de stroomvoorziening.
• De bedrading moet worden uitgevoerd door een bevoegde elektricien.

Voorbereiding voor inbedrijfstelling

Schakel de hoofdschakelaar 5 uur voor u het toestel wilt gaan gebruiken al in.

(Om warm te kunnen draaien)

- Laat de hoofdschakelaar aan (ON) staan bij doorlopend gebruik.

OPMERKING

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de Lucht-naar-Water afsluit van de hoofdstroomvoorziening wanneer u het toestel langere tijd niet zult gebruiken.

Tips voor het besparen van energie

Vermijd

Zorg ervoor dat de luchtinlaat en -uitlaat, of de waterinlaat en -uitlaat van de unit niet geblokkeerd worden.
(Als een in- of uitlaat geblokkeerd wordt, zal de unit niet goed kunnen werken, of kunnen er storingen optreden.)
- Gebruik tijdens het koelen zonwering, luxaflex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt.

■ Wel doen

● Houd het water altijd schoon.
(Een verstopt filter heeft een negatieve invloed op de prestaties van de unit.)
"Onderhoud" (blz.72)
- Om te voorkomen dat eenmaal gekoelde of verwarmde lucht ontsnapt, moet u ramen, deuren en andere openingen dicht houden.

Werkingsvoorwaarden

Gebruik deze Lucht-naar-Water binnen het volgende temperatuurbereik.

Buitenunit		Temperatuurbereik binnen (water)	Temperatuurbereik buiten
3WAY (type MF2)
	Koelen*1	14°C ~ 25°C(5°C ~ 20°C)	-10°C ~ 46°C (*DBT)
	Verwarmen	15°C ~ 30°C(25°C ~ 45°C)*2	-20°C ~ 35°C (*NBT)
	Koelen & verwarmen	—	-10°C ~ 35°C (*DBT)

*DBT: Droge Bol Temperatuur *NBT: Natte Bol Temperatuur
*1: U moet de 2-weg klep installeren in het geval dat er een radiator/vloerverwarming is geïnstalleerd in het koelcircuit. Als er zich cons vormt op de radiator/vloerverwarming bij het ontdooien, dan moet u de Lucht-naar-Water aan zetten op verwarmen om condensvorming te voorkomen.

*2: Wanneer de watertemperatuur lager is dan 25°C, moet u het water tot boven 25°C voorverwarmen (alleen op de Lucht-naar-Watereenheid).

Informatie voor gebruikers betreffende de inzameling en verwijdering van oude apparatuur en gebruikte batterijen

Deze symbolen op de producten, verpakking en/of begeleidende documentatie betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen met gewoon huishoudelijk afval weggeworpen mogen worden.

Voor de correcte behandeling, hergebruik en recycling van oude producten en batterijen moet u ze naar de daartoe bestemde inzamelingspunten brengen overeenkomstig uw nationale regelgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten en batterijen op de juiste manier te verwijderen, helpt u mee waardevolle hulpbronnen te conserveren en mogelijke negatieve effecten op de menselijke gezondheid en het milieu die anders kunnen voortkomen uit incorrecte verwijdering van afval te voorkomen.

Voor meer informatie over de inzameling en recycling van oude producten en batterijen kunt u contact opnemen met uw plaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt waar de items aangeschaft hebt.

Volgens de ter plaatse geldende regelgeving kunnen er straffen of andere maatregelen gelden voor het niet op de juiste wijze verwijderen van dit afval.

Voor zakelijke gebruikers in de Europese Unie

Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie.

[Informatie over verwijdering in andere landen buiten de Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uw plaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is.

Opmerking over het batterijsymbool (zie de twee voorbeelden):

Dit symbool kan worden gebruikt in combinatie met een chemische aanduiding. In dit geval voldoet de aanduiding aan de eisen uit de Richtlijn voor de chemische stof in kwestie.

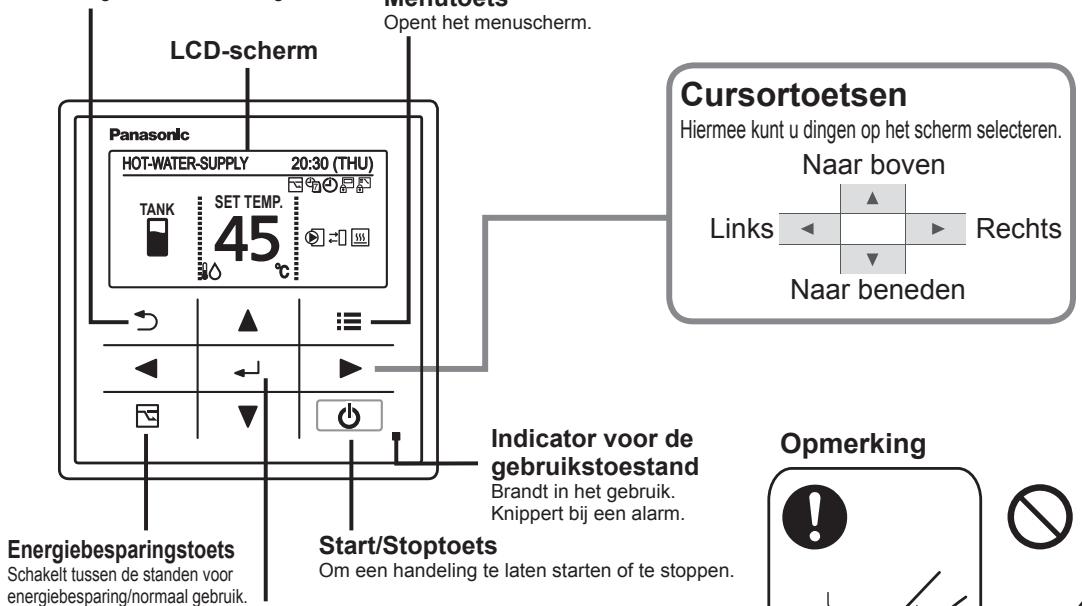

Namen van onderdelen

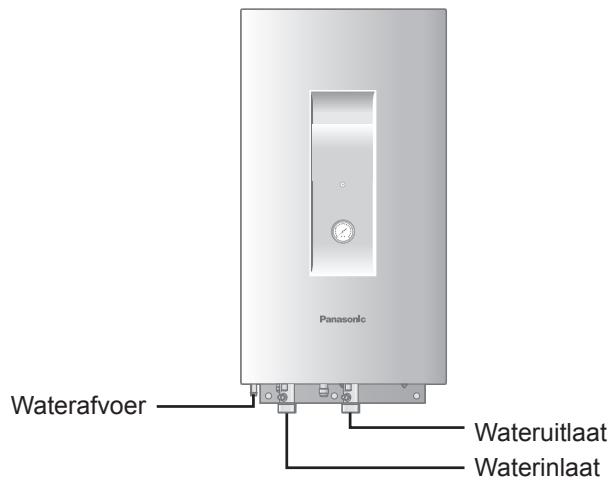

BINNENUNIT

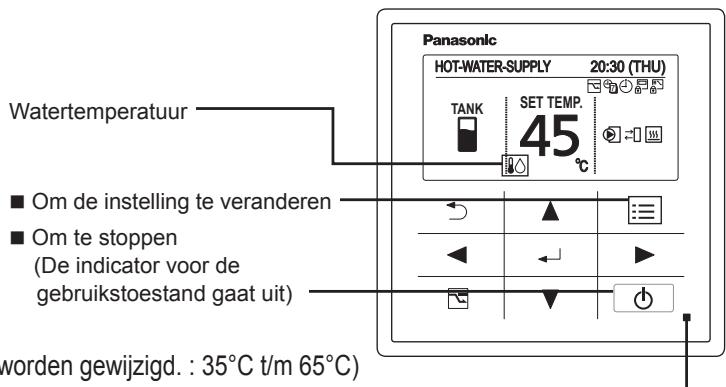

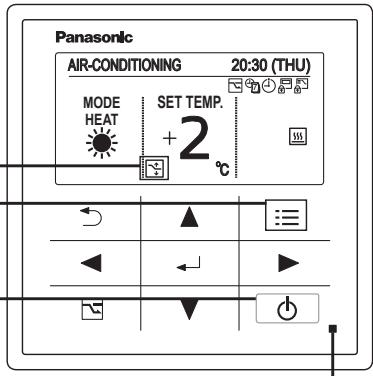

Afstandsbediening met draad en hoge specificaties (Optioneel: Modelnr. CZ-RTC5)

Terugtoets

Laat u terugkeren naar het vorige scherm.

Entertoets

Hiermee maakt u uw keuzes definitief.

Cursortoetsen

Hiermee kunt u dingen op het scherm selecteren.

Naar boven

Bedieningsaanwijzingen

Hier staat kort aangegeven wat u kunt doen.

• ▲▼◀▶: Cursortoetsen
  • ←: Entertoets

NEDERLANDS

Namen van onderdelen

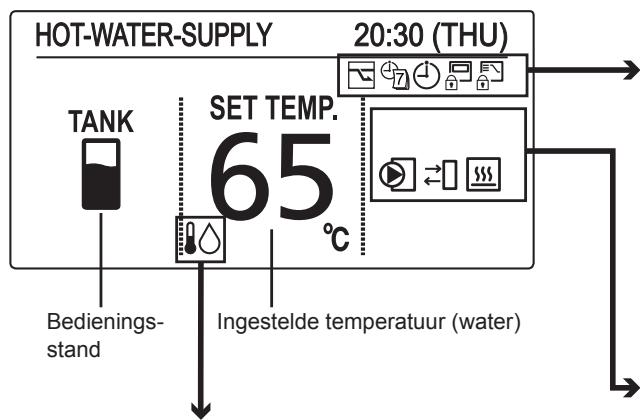

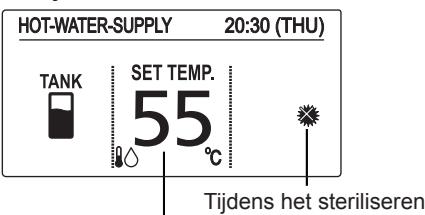

TANK-stand

Pictogram	Beschrijving
	De temperatuur van het water dat via de uitlaat de unit verlaat kan worden ingesteld.

■ Instellingspictogrammen op het hoofdscherm

Pictogram	Beschrijving

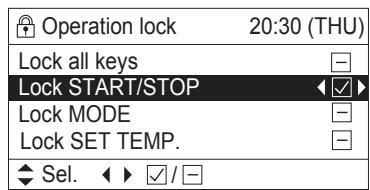

	Er kan niet geschakeld worden tussen de bedieningsstanden.(Er kan ook niet geschakeld worden naar de automatische bediening.)
	De afstandsbediening wordt beperkt door een centrale bediening.
	De [ON/OFF timer (AAN/UIT-timer)] is ingesteld.
	De [Weekly timer (Weektimer)] is ingesteld.
	Het systeem werkt nu in de stand voor energiebesparing.

Pictogram	Beschrijving
	De interne verwarming is in werking.
	De interne verwarming werkt niet goed.

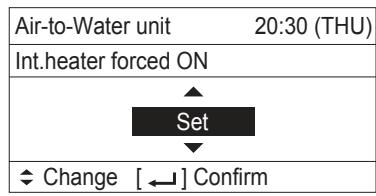

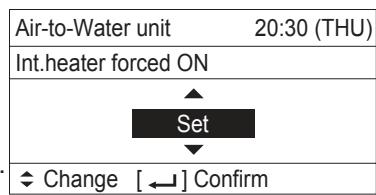

	De interne verwarming is handmatig in werking gesteld.
	De interne verwarming is niet in werking gesteld.
	De functie ter voorkoming van het bevriezen van het water is in werking.
	Extern apparaat gebruiksklaar aanvraag ^*1
	Extern apparaat melding ^*2
	Externe pomp is in werking.
	Water wordt gesteriliseerd.

*1 Wanneer de warmtecapaciteit voor de Lucht-naar-Water onvoldoende is, wordt er een uitgangssignaal naar het externe apparaat gestuurd.
*2 Wanneer de melding wordt ingevoerd vanaf het externe apparaat, zal het pictogram verschijnen op de afstandsbediening met draad.

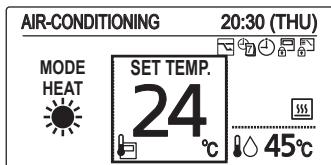

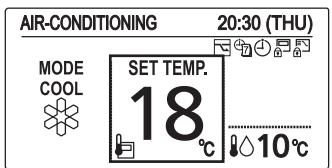

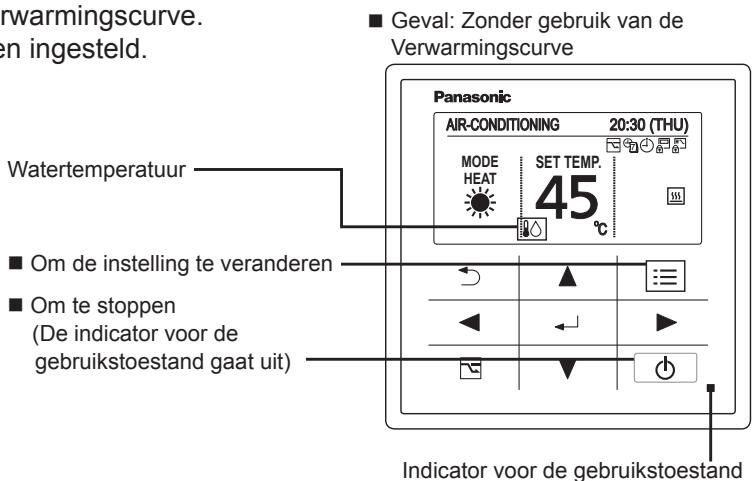

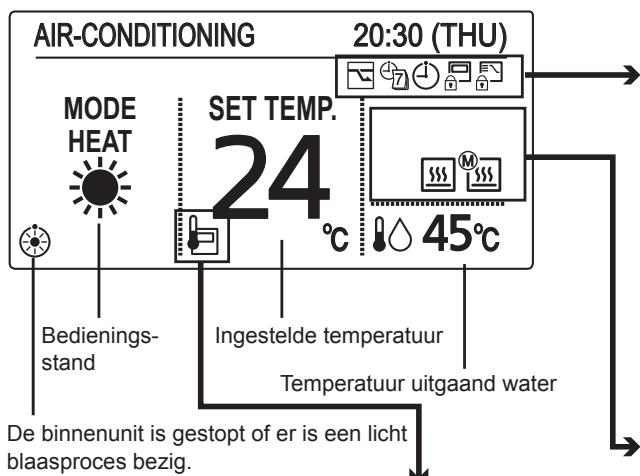

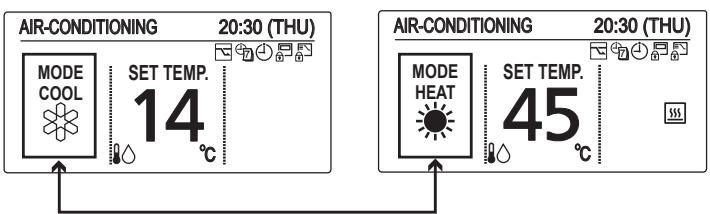

Air-Conditioningstand

Pictogram	Beschrijving
	De temperatuur van het water dat via de uitlaat de unit verlaat kan worden ingesteld.
	De kamertemperatuur kan worden ingesteld met de thermosensor (van de afstandsbediening of op een andere locatie).
	De thermosensor (van de afstandsbediening of op een andere locatie) werkt niet goed.
	De offsetwaarde van de verwarmingscurve (Heating Curve) kan worden ingesteld. (Alleen in de verwarmingsstand.)

■ Instellingspictogrammen op het hoofdscherm

Pictogram	Beschrijving
	Er kan niet geschakeld worden tussen de bedieningsstanden.(Er kan ook niet geschakeld worden naar de automatische bediening.)
	De afstandsbediening wordt beperkt door een centrale bediening.
	De [ON/OFF timer (AAN/UIT-timer)] is ingesteld.
	De [Weekly timer (Weektimer)] is ingesteld.
	Het systeem werkt nu in de stand voor energiebesparing.

Pictogram	Beschrijving
	De interne verwarming is in werking.
	De interne verwarming werkt niet goed.
	De interne verwarming is handmatig in werking gesteld.
	De interne verwarming is niet in werking gesteld.
	De functie ter voorkoming van het bevriezen van het water is in werking.
	Externe pomp is in werking.

Begininstellingen

Klok

Kloktype

■ Vergrendeling

Wanneer u voor het eerst de stroom inschakelt, moet de afstandsbediening worden geïntitialiseerd voor de Lucht- naar-Watereenheid.

Raadpleeg de installatie-instructies of de installateur.

1 Open het menuscherm.

■ Om terug te keren naar het vorige scherm

druk op ↻.

■ Om terug te keren naar het hoofdscherm

Druk 2 keer op ≡.

2 Selecteer [Initial settings (Begininstellingen)].

3 Selecteer het item dat u wilt instellen.

* De Lucht-naar-Water-functie is niet van toepassing op de nummers 2,.3, 6,.7,.10,.11 en 12 op het Menuscherm (deze zijn specifiek voor de TANK-stand en de Air-Conditioningstand).

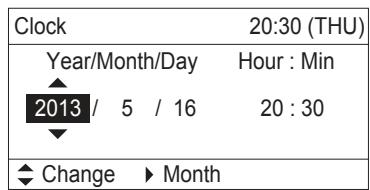

4 Stel de datum en de tijd in.
    note1["(Herhaal)"]
    note2["(Druk 2 keer om af te sluiten.)"]

Kloktype

4 Selecteer de manier waarop u de tijd wilt aflezen.

(Druk 2 keer om af te sluiten.)

4 Selecteer het soort vergrendeling en vink dat vakje aan met [☑].

(Druk 2 keer om af te sluiten.)

■ Annuleren van de vergrendeling Selecteer [-] bij stap 4.

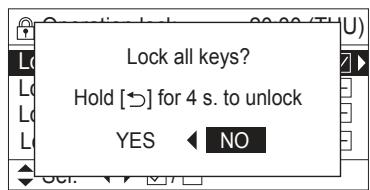

■ Alleen voor [Lock all keys (Alle toetsen vergrendelen)] Selecteer [YES (Ja)].

1 Zet het systeem aan

Druk op

(De indicator voor de gebruikstoestand gaat branden.)

2 Wijzig de temperatuurinstelling

Druk op ▲ ▼

(In de TANK-stand kan alleen "SET TEMP. (TEMP INST.)" worden gewijzigd. : 35°C t/m 65°C) (De cursor verdwijnt.)

Indicator voor de gebruikstoestand

Air-Conditioningstand

[Verwarmingscurve] (Alleen in de verwarmingsstand)

De temperatuur van het toegevoerde water wordt automatisch aangepast aan de hand van de buitentemperatuur.

De temperatuur van het toegevoerde water kan met de hand worden aangepast door de offsetwaarde te veranderen.

1 Zet het systeem aan

Druk op

(De indicator voor de gebruikstoestand gaat branden.)

2 Wijzig de instelling

Druk op ▲ ▼

(De indicator voor de gebruikstoestand gaat uit)

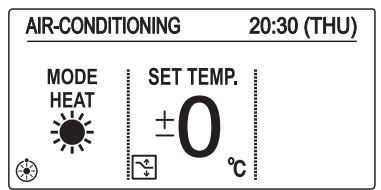

■ Geval: Met gebruik van de Verwarmingscurve

Indicator voor de gebruikstoestand

- Stel de temperatuur in

Druk op

(Wanneer de cursor niet zichtbaar is.)

Voor koeling, zie de opmerking [Normale stand] hieronder.

[Normale stand] Zonder gebruik te maken van de Verwarmingscurve.

De temperatuur van het toegevoerde water kan worden ingesteld.

1 Zet het systeem aan

Druk op

(De indicator voor de gebruikstoestand gaat branden.)

2 Selecteer het item dat u wilt instellen

Druk op ◀ ▶

3 Wijzig de instelling

Druk op ▲ ▼

● Bedieningsstand (bijv. Koelen, Verwarmen)

- Stel de temperatuur in

Druk op

(Wanneer de cursor niet zichtbaar is.)

Watertemperatuur

Cool (Koelen): 5°C t/m 20°C

Kamertemperatuur (Met de thermometer in de afstandsbediening)

Cool (Koelen): 18°C t/m 30°C

Heat (Verwarmen): 16°C t/m 30°C

OPMERKING

- De functie voor groepsbediening kan niet worden gebruikt met de Lucht-naar-Watereenheid.

U moet de individuele afstandsbediening gebruiken die hoort bij uw Lucht-naar-Watereenheid.

- Als u verwarmingsradiatoren of vloerverwarming gebruikt, kan er condensvorming optreden op het toestel bij het ontdooien.

Zet de Lucht-naar-Water in dat geval in de verwarmingsstand om condensvorming te voorkomen.

Werking

■ Verwarmingsprestaties

• Omdat deze Lucht-naar-Watereenheid warmte onttrekt aan de buitenlucht om te kunnen verwarmen, zullen de verwarmingsprestaties afnemen naarmate de buitentemperatuur lager wordt. (Dit komt door het warmtepompsysteem) Gegevens over deze toestand "External device ready demand" (Extern apparaat gebruiksklaar aanvraag) worden geproduceerd via een van de aansluitingen in de elektrische componentenkast. U kunt een ander verwarmingstoestel enz. inzetten dat gebruik kan maken van deze gegevens.
• Het zal enige tijd duren voor de temperatuur van het toegevoerde water hoger wordt nadat begonnen is met verwarmen.

■ Ontdooien

- Dit toestel kan beginnen met ontdooien om ijs dat zich gevormd heeft in de buitenunit te laten smelten wanneer het lang gebruikt is in de verwarmingsstand. De binnenunit en de Lucht-naar-Watereenheid zullen hierdoor ongeveer 5 tot 10 minuten stoppen te werken.

■ Verwarming standby

Op het scherm van de afstandsbediening verschijnt “※” (Verwarming standby) in de volgende situaties ten teken dat de verwarmingscapaciteit beperkt zal zijn.

● Wanneer de unit pas aan is gezet
- Wanneer de thermostaat in werking is
- Bij het ontdooien

■ Wanneer het verwarmen pas begonnen is (Alleen 3WAY VRF)

Wanneer er wordt overgeschakeld naar de verwarmingsstand wanneer de unit uit stond of in de koelstand, zal de unit ongeveer 3 minuten lang niet werken om warm te draaien uit zelfbescherming. Het kan 5 tot 10 minuten duren tot het warme water wordt geproduceerd nadat de verwarmingsstand is ingeschakeld.

Olieherwinning

Het is mogelijk dat de waterpomp elke 1 tot 3 uur met een lagere snelheid werkt om de olie in het systeem te herwinnen bij het koelen of verwarmen.

De unit zal na ongeveer 5 of 10 minuten weer doorgaan in de oorspronkelijke bedieningsstand.

■ Afstandsbedieningssensor

De temperatuurmodule in de Lucht-naar-Watereenheid detecteert normaal gesproken de watertemperatuur en kan ook de omgevingstemperatuur van de afstandsbediening registreren. (kamertemperatuur) Raadpleeg voor details de winkel waar u het systeem hebt gekocht.

■ Als de stroom uitvalt terwijl de unit in bedrijf is

Wanneer de unit automatisch weer opstart na een tijdelijke stroomstoring, zullen dezelfde instellingen worden gebruikt als voor de stroomstoring.

Functies van de Lucht-naar-Watereenheid

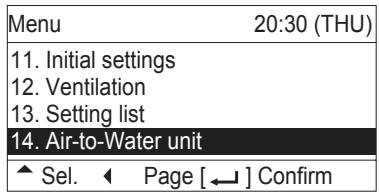

1 Open het menuscherm.

2 Selecteer

[14. Air-to-Water unit] (Lucht-naar-Watereenheid).

- TANK-stand

3 Selecteer het item dat u wilt instellen.

TANK-stand

■ Sterilization timer (Steriliseringstimer)

Om de groei van de legionellabacterie in de tank te voorkomen, kan deze een keer per week gesteriliseerd worden. Terwijl de sterilisering wordt uitgevoerd, zal het ⚙ pictogram verschijnen.

- Instellen van de timer

• Tijdens het steriliseren

De doeltemperatuur voor het water aan de wateruitlaat voor het steriliseren (als de ingestelde temperatuur hoger is dan de temperatuur voor het steriliseren, wordt de ingestelde temperatuur getoond.)

Als de “Sterilization timer” (Steriliseringstimer) is ingeschakeld √, wordt er omgeschakeld naar het instelscherm waarop u de weekdag en de tijd kunt instellen wanneer de sterilisering moet plaatsvinden.

Stel de weekdag en de tijd in voor de sterilisering.

Selecteer het in te stellen item met de ◀ ▶ toetsen en maak de gewenste instelling met de ▲ ▼ toetsen.

* Tijdens het steriliseren kan de ingestelde temperatuur niet worden veranderd.

* Het duurt maximaal 4 uur voor het steriliseren voltooid is.
Let op: Wees voorzichtig. Heet water kan brandwonden veroorzaken.
* U kunt het beste de tijd zo instellen dat deze niet overlapt met een andere timer, zoals een wekelijkse timer.
* Op het centrale bedieningspaneel zal ook tijdens het steriliseren de ingestelde temperatuur voor normaal gebruik worden weergegeven.
Alhoewel de ingestelde temperatuur gewijzigd kan worden of aan/uit gezet kan worden via het centrale bedieningspaneel, zal het steriliseren toch gewoon doorgaan.
Als de Lucht-naar-Watereenheid wordt gestopt door het centrale bedieningspaneel tijdens het steriliseren, zal de Lucht-naar-Watereenheid pas stoppen nadat het steriliseren is voltooid.

■ Stop sterilization (Stoppen met steriliseren)

Onder uitzonderlijke omstandigheden, wanneer de Lucht-naar-Watereenheid absoluut gestopt moet worden, kan deze functie worden gebruikt. Het scherm dat u hier rechts ziet, zal verschijnen.

■ Int. heater forced ON (Interne verwarming geforceerd aan)

De interne verwarming van de Lucht-naar-Watereenheid kan handmatig aan worden gezet.

Wanneer de interne verwarming handmatig aan wordt gezet, zal het 📄 pictogram verschijnen.

* Deze functie is voor gebruik in noodgevallen, wanneer de buitenunit problemen heeft. Neem eerst contact op met een onderhouds- of reparatiedienst voor u deze functie gaat gebruiken.

* Er is een wachtwoord vereist voor u deze functie kunt instellen.

Druk op de ▲, ▼ toets en selecteer "Set (Inst.)" om de unit geforceerd aan te zetten.

Druk op de ← toets nadat u het bevestigingsscherm gecontroleerd hebt.

Air-Conditioningstand

■ Int. heater ON/OFF (Interne verwarming aan/uit)

De interne verwarming van de Lucht-naar-Watereenheid kan worden uitgeschakeld.

Wanneer de interne verwarming is uitgeschakeld, zal het OFF pictogram verschijnen.

Druk op de ◀ ▶ toets om de unit aan/uit te zetten.

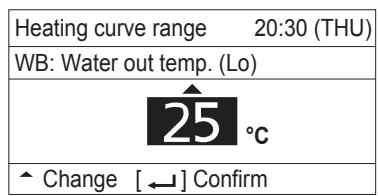

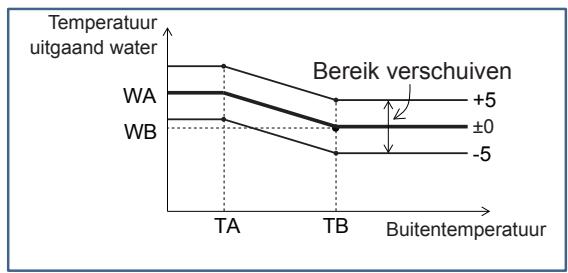

■ Heating curve range (Bereik verwarmingscurve)

U kunt het bereik van de verwarmingscurve selecteren om de temperatuur van het toegevoerde water automatisch aan te passen aan de buitentemperatuur.

De begininstelling van de ingestelde temperatuur is “±0”. De temperatuur van het water aan de uitlaat kan worden veranderd van ‘-5’ t/m ‘+5’ ten opzichte van de ingestelde temperatuur.

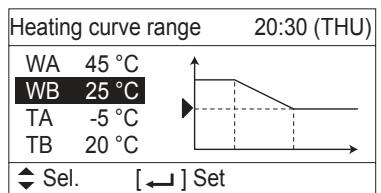

U kunt de vorm van de zogenaamde verwarmingscurve veranderen via het menuscherm.

Selecteer de temperatuur die u wilt wijzigen met de ▲ ▼ toetsen.

Druk op de ← toets om de geselecteerde temperatuur te kunnen veranderen.

Temperatuurbereik

WA	25~45°C
WB	25~45°C
TA	-20~15°C
TB	15~25°C

Het centrale bedieningspaneel toont de doeltemperatuur van het water aan de uitlaat.

Dit is slechts ter informatie. De doeltemperatuur van het water aan de wateruitlaat kan niet worden gewijzigd via het centrale bedieningspaneel.

■ Int. heater forced ON (Interne verwarming geforceerd aan)

De interne verwarming van de Lucht-naar-Watereenheid kan handmatig aan worden gezet.

Wanneer de interne verwarming handmatig aan wordt gezet, zal het pictogram verschijnen.

* Deze functie is voor gebruik in noodgevallen, wanneer de buitenunit problemen heeft. Neem eerst contact op met een onderhouds- of reparatiedienst voor u deze functie gaat gebruiken.

* Er is een wachtwoord vereist voor u deze functie kunt instellen.

Druk op de ▲, ▼ toets en selecteer "Set (Inst.)" om de unit geforceerd aan te zetten.

Druk op de ← toets nadat u het bevestigingsscherm gecontroleerd hebt.

Probeer het binnenwerk van de unit in geen geval zelf schoon te maken.

⚠ WAARSCHUWING

• Voor de veiligheid moet u de Lucht-naar-Water uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt.
  (Anders kunt u een elektrische schok krijgen, of letsel oplopen omdat de ventilator met hoge snelheid ronddraait.)
  Giet geen water op de binnenunit, met uitzondering wanneer dit nodig is in het watercircuit. (Dit kan de interne componenten beschadigen en leiden tot gevaar voor elektrische schokken.)

LET OP

• Gebruik in geen geval oplosmiddelen of agressieve chemische middelen. Veeg plastic onderdelen niet af met zeer heet water.
  (Dit kan leiden tot vervormingen of kleurafwijkingen.)
• Sommige metalen randen en vinnen zijn scherp. Wees voorzichtig wanneer u dergelijke onderdelen schoonmaakt.
  (U kunt hierdoor letsel oplopen.)
• Gebruik een stevige trap of ladder wanneer u een hoog geplaatste binnenunit schoon moet maken.

Voor u om service verzoekt

Symptoom	Oorzaak	Handeling
De Lucht-naar-Watereenheid doet het niet, maar de stroom is wel ingeschakeld.	Er is een stroomstoring, of er is een stroomstoring geweest.	Druk op de ON/OFF toets op de afstandsbediening.
	De aan/uit toets doet het niet.	• Als de stroomonderbreker is uitgeschakeld, moet u deze weer aan zetten.• Als de aardlekschakelaar of zekering is doorgeslagen, moet u uw dealer raadplegen zonder het toestel in te schakelen.
	De zekering is doorgebrand.	Raadpleeg uw dealer.
De prestaties bij koelen of verwarmen zijn slecht.	Het watercircuit van de binnenunit zit verstopt met stof of vuil.	Verwijder het stof en vuil.
	De watertemperatuur is erg laag (verwarming).	Verwarm het water voor tot boven 25°C. (alleen op de Lucht-naar-Water)
	De luchtinlaat of luchtuitlaat van de buitenunit zit verstopt met stof.	Verwijder het stof.
	De temperatuurinstellingen zijn niet goed	Zie “Tips voor het besparen van energie”. (Blz. 64)
	De ruimte ontvangt direct zonlicht met het toestel in de koelstand.
	Er staan deuren of ramen open.
	Er zijn teveel warmtebronnen aanwezig met het toestel in de koelstand.	Gebruik zo weinig mogelijk warmtebronnen zo kort mogelijk.
	Er zijn teveel mensen in de ruimte met het toestel in de koelstand.	Zet de temperatuurinstelling lager.

Als uw Lucht-naar-Watereenheid ook nadat u alle punten onder "Voor u om service verzoekt" en "Oplossen van problemen" heeft gecontroleerd nog niet naar behoren functioneert.

• Stop het toestel onmiddellijk en schakel de stroom uit. Neem vervolgens contact op met uw dealer en geef het serienummer en de symptomen door. U kunt ook doorgeven of het inspectiemerkteken ⚠ en de letters E, F, H, L, P in combinatie met cijfers op het LCD-scherm van de afstandsbediening verschijnen.
• Probeer in geen geval uw Lucht-naar-Water zelf te repareren, want dit is uiterst gevaarlijk voor u.

Oplossen van problemen

Controleer deze punten voor u ons raadpleegt of om service verzoekt.

Symptoom		Oorzaak / Handeling
[6866]	Geruis	Er klinkt een geluid alsof er water stroomt in of na gebruik.
		Er klinkt een krakend geluid tijdens gebruik of bij het stoppen.
	Tijdens het koelen kan er condens neerslaan aan de onderkant.	Het geluid wordt veroorzaakt door temperatuurwisselingen van onderdelen
		Door koud water vormt zich condens op de waterleidingen.
[CASHA]	Het toestel doet het niet (Onmiddellijk nadat de stroom is ingeschakeld / Wanneer de werking wordt gestopt en onmiddellijk weer wordt hervat)	De eerste 3 minuten (ongeveer) zal het toestel niet lijken te werken omdat de beveiliging van de compressor in werking is.
	Er klinkt geruis tijdens het verwarmen.	Het toestel is bezig met ontdooien.
	Er komt mist uit het toestel tijdens het verwarmen.	Dit is om een soepele werking te bevorderen.
	De ventilator blijft draaien, ook nadat het toestel is gestopt met de afstandsbediening.

■ Foutcode

Code		Oplossen
E03	Afstandsbediening communicatiefout	Automatisch
E04	Abnormale binnen/buiten communicatiefout	Automatisch
F01	Abnormale koelmiddelsensor 1 (E1)	Automatisch
F02	Abnormale wateruitlaatsensor 1 (E2)	Automatisch
F03	Abnormale koelmiddelsensor 2 (E3)	Automatisch
F10	Abnormale waterinlaatsensor (TA)	Automatisch
F11	Abnormale wateruitlaatsensor 2 (BL)	Automatisch
L13	Verkeerd aangepaste binnenunit	Reset (stroomvoorziening uit en aan)
L16	Proefdraaien watercircuit is niet voltooid	Voer proefdraaien watercircuit uit
L25	Verkeerd aangepaste afstandsbediening	Reset (stroomvoorziening uit en aan)
P07	Abnormale overbelasting interne verwarming	Annuleer via de afstandsbediening
P09	Abnormale waterstroming	Probeer opnieuw
P12	Abnormale waterpompsnelheid	Probeer opnieuw

NEDERLANDS
