MODE D'EMPLOI S125MW1E5 PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

ESPAÑOL

26 \~ 37

Nous vous remercions d'avoir fait l'acquisition de ce produit Panasonic.

Ce produit est une pompe à chaleur hydraulique commerciale.

Instructions d'installation jointes.

Lisez impérativement les instructions de fonctionnement pertinentes au système VRF connecté à cette pompe à chaleur hydraulique et à tous les appareils connectés au système VRF.

Table des matières

● Précautions de sécurité .... 14
- Précautions d'emploi.... 16
Nomenclature des pièces.... 17

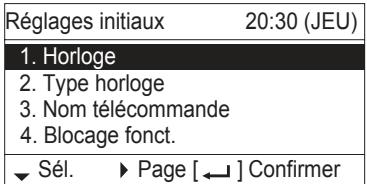

Réglages initiaux 19
- Fonctionnement....20
- Mécanisme de fonctionnement ...... 21

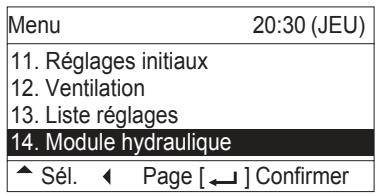

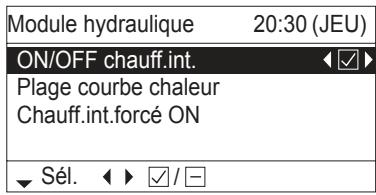

- Fonction du module hydraulique .... 22

● Maintenance 24
- Avant de solliciter un dépannage ...... 24
Dépannage 25

• Spécifications...... 122
• Unité intérieure 122
• Tableau de correspondance des langues .... 122

Informations sur le produit

Si vous rencontrez des problèmes ou si vous avez des questions sur votre pompe à chaleur hydraulique, les informations suivantes vous seront utiles. Les numéros de modèle et de série se trouvent sur la plaque signalétique sur le couvercle du boîtier de composants électriques.

N° du modèle

N° de série

Date d'achat

Adresse du revendeur

Numéro de téléphone

Précautions de sécurité

Les symboles suivants qui sont utilisés dans le présent manuel vous alertent de conditions potentiellement dangereuses pour les utilisateurs, le personnel de service ou l'appareil :

!AVERTISSEMENT	Ce symbole signale un danger ou une manœuvre périlleuse pouvant engendrer des blessures physiques graves, voire mortelles.
!PRÉCAUTION	Ce symbole signale un danger ou une manœuvre périlleuse pouvant engendrer des blessures physiques ou des dégâts matériels.

!AVERTISSEMENT	Ce symbole signale un danger ou une manœuvre périlleuse pouvant engendrer des blessures physiques graves, voire mortelles.
!PRÉCAUTION	Ce symbole signale un danger ou une manœuvre périlleuse pouvant engendrer des blessures physiques ou des dégâts matériels.

Interdictions

Points à observer

• Lisez attentivement ce mode d'emploi avant d'utiliser la pompe à chaleur hydraulique. En cas de difficultés ou de problèmes, demandez de l'aide à votre revendeur.
• Cette pompe à chaleur hydraulique est conçue pour vous donner des conditions ambiantes confortables. Ne l'utilisez que pour le but prévu comme décrit dans ce mode d'emploi.

AVERTISSEMENT

Confirmez auprès d'un revendeur agréé ou d'un spécialiste le type de réfrigérant spécifié à utiliser. L'utilisation d'un réfrigérant autre que celui spécifié peut provoquer des dommages matériels, des brûlures et des blessures, etc.

Cette pompe à chaleur hydraulique ne comporte pas d'aérateur pour l'admission d'air frais de l'extérieur. Vous devez ouvrir les portes ou les fenêtres fréquemment quand vous utilisez des appareils de chauffage à gaz ou à pétrole dans la même pièce, qui consomment beaucoup d'oxygène de l'air. Autrement il y a risque d'asphyxie dans un cas extrême.

N'utilisez jamais ni ne rangez de l'essence ou tout autre gaz ou liquide inflammable près de la pompe à chaleur hydraulique — ceci est très dangereux.

N'utilisez pas cet appareil dans une atmosphère potentiellement explosive.

Ne touchez jamais l'unité avec les mains mouillées.

N'insérez pas les doigts ou d'autres objets dans l'unité intérieure ou extérieure de la pompe à chaleur hydraulique, car les pièces en rotatie présentent un risque de blessure.

Le contact du réfrigérant avec une flamme peut produire un gaz toxique.

Pour des raisons de sécurité, assurez-vous que la pompe à chaleur hydraulique est hors tension et coupez également le courant avant le nettoyage ou le dépannage.

Débranchez la fiche du cordon d'alimentation de la prise, mettez le disjoncteur hors tension ou encore coupez le dispositif de sectionnement en vue d'isoler la pompe à chaleur hydraulique de l'alimentation secteur en cas d'urgence.

Ne nettoyez pas l'intérieur de l'unité intérieure et extérieure vous-même. Demandez à un revendeur autorisé ou à un spécialiste de s'en charger.

En cas de dysfonctionnement de cet appareil, ne le réparez pas vous-même. Prenez contact avec le revendeur ou un SAV pour la réparation.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité, et prévoyez un dispositif de déconnexion de l'alimentation, un disjoncteur de fuite à la terre ou un disjoncteur différentiel pour la protection contre surintensité de courant dans la ligne exclusive.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité. Une séparation des contacts au moyen d'une déconnexion complète dans tous les pôles doit en outre est incorporée dans le câblage fixe conformément aux règles de câblage.

Pour éviter les risques possibles d'une défaillance de l'isolation, l'unité doit être mise à la terre.

N'utilisez pas un cordon modifié, un cordon commun, une rallonge ou un cordon non spécifié afin de prévenir une surchauffe ou un incendie.

Cessez d'utiliser le produit en cas d'anomalie ou de défaillance et débranchez la fiche du cordon d'alimentation ou mettez le produit ou le disjoncteur hors tension. (Risque de fumée, incendie, électrocution) Exemples d'anomalie/défaillance :

• Le disjoncteur de fuite à la terre se déclenche fréquemment.
• Il arrive que le produit ne se mette pas en marche lorsqu'il est mis sous tension.
• Il arrive que le courant soit coupé lorsque le cordon est déplacé.
• Une odeur de brûlé ou un bruit inhabituel est détectable pendant le fonctionnement.
• Le boîtier est déformé ou anormalement chaud.
• De l'eau fuit de l'unité intérieure.
• Le cordon d'alimentation ou sa fiche chauffe anormalement.
• La vitesse du ventilateur ne peut pas être commandée.
• L'unité s'arrête brusquement de fonctionner alors qu'elle est sous tension.
• Le ventilateur ne s'arrête pas même en arrêtant le fonctionnement.

Contactez immédiatement votre revendeur local pour maintenance ou réparation.

PRÉCAUTION

Cet appareil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magasins, l'industrie légère et dans des fermes ou pour un usage commercial par des profanes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers que cela implique.

Gardez l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.

Évitez de refroidir ou de chauffer excessivement la pièce en présence de bébés ou d'invalides.

Ne mettez pas sous/hors tension la pompe à chaleur hydraulique à partir de l'interrupteur secteur. Utilisez la touche de commande ON/OFF.

N'introduisez rien dans la sortie d'air de l'unité extérieure. Ceci est dangereux, car le ventilateur tourne à vitesse élevée.

Ne touchez pas l'entrée d'air ou les ailettes en aluminium mince de l'unité extérieure, sous peine de vous blesser.

Ne vous asseyez pas, ni ne montez sur l'unité. Vous risqueriez de tomber accidentellement.

Ne collez aucun objet dans le CARTER DE VENTILATEUR. Vous pourriez vous blesser et l'unité pourrait être endommagée.

NOTIFICATION

• Le compresseur peut occasionnellement s'arrêter pendant un orage. Ceci n'est pas le signe d'un dysfonctionnement. L'unité redémarre automatiquement au bout de quelques minutes.
• Le texte en anglais correspond aux instructions originales. Les autres langues sont la traduction des instructions d'origine.

Informations importantes concernant le réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés relevant du Protocole de Kyoto. N'évacuez pas les gaz dans l'atmosphère.

Type de réfrigérant : R410A

Valeur GWP ^(1) : 1975

(1) GWP = potentiel de réchauffement de la planète

Des inspections périodiques des fuites de réfrigérant peuvent être exigées par la législation européenne ou locale. Veuillez contacter votre revendeur local pour de plus amples informations.

Précautions d'emploi

Installation

• Cette pompe à chaleur hydraulique doit être installée correctement par des installateurs qualifiés qui se conformeront au mode d'emploi accompagnant l'unité.
• Avant l'installation, vérifiez que la tension de l'alimentation électrique de votre domicile ou bureau est identique à la tension indiquée sur la plaque signalétique.

AVERTISSEMENT

Évitez les emplacements suivants pour l'installation.

• En présence de fumée ou de gaz combustibles.
  Également emplacements dont la température est très élevée, comme une serre.
• Emplacements où sont placés des objets générateurs d'une chaleur excessivement élevée.

Attention :

• Évitez d'installer l'unité extérieure dans des endroits où de l'eau de mer salée peut l'éclabousser directement ou en présence d'air sulfureux, à proximité d'un spa.
  (Pour protéger la pompe à chaleur hydraulique d'une corrosion importante)

Branchement

• Tout le câblage doit être conforme aux réglementations électriques locales.
  (Consultez votre revendeur ou un électricien qualifié pour de plus amples informations.)
• Chaque unité doit être correctement mise à la terre avec un câble de mise à la terre ou par le biais du câblage d'alimentation.
• Le câblage doit être réalisé par un électricien qualifié.

Préparatifs de fonctionnement

Allumez l'alimentation secteur 5 heures avant le début du fonctionnement.

(Pour le préchauffage)

- Laissez l'alimentation secteur allumée pour une utilisation continue.

REMARQUE

Débranchez la fiche du cordon d'alimentation de la prise, mettez le disjoncteur hors tension ou encore coupez le dispositif de sectionnement en vue d'isoler la pompe à chaleur hydraulique de l'alimentation secteur si vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Conseils pour économiser de l'énergie

À éviter

• Ne bloquez pas l'entrée ni la sortie de l'air ni l'arrivée ni la sortie d'eau de l'unité.
  (Si l'une ou l'autre sont obstruées, l'unité ne fonctionnera pas bien, ce qui présente un risque de dysfonctionnement

En mode de refroidissement, utilisez des rideaux ou des stores pour empêcher que les rayons directs du soleil ne pénètrent dans la pièce.

À faire

• L'eau doit toujours être propre.
  (Une mauvaise circulation d'eau affectera la performance de l'unité.) → «Maintenance» (P.24)
• Pour éviter que l'air conditionné ne s'échappe, fermez les fenêtres, les portes et toute autre ouverture.

Condition de fonctionnement

Utilisez cette pompe à chaleur hydraulique dans la plage de température suivante.

Unité extérieure		Plage de température intérieure (eau)	Plage de température extérieure
3WAY (Type MF2)
	Refroidissement*1	14°C ~ 25°C(5°C ~ 20°C)	-10°C ~ 46°C (*DBT)
	Chauffage	15°C ~ 30°C(25°C ~ 45°C)*2	-20°C ~ 35°C (*WBT)
	Refroidissement et chauffage	—	-10°C ~ 35°C (*DBT)

*DBT : Température de bulbe sèche

*WBT : Température de bulbe humide

*1 : Veillez à installer la vanne 2 voies si le radiateur/chauffage au sol est installé dans le circuit de refroidissement. Si de la condensation se forme sur le radiateur/chauffage au sol lors du dégivrage, allumez la pompe à chaleur hydraulique en mode chauffage pour éviter la condensation.

*2 : Lorsque la température de l'eau est inférieure à 25 °C, préchauffez l'eau au-dessus de 25 °C (uniquement sur la pompe à chaleur hydraulique).

Informations destinées aux utilisateurs concernant la collecte et la mise au rebut des équipements anciens et des batteries usées

Ces symboles sur les produits, l'emballage et/ou la documentation jointe signifient que les produits électriques et électroniques usagés, ainsi que les batteries, ne doivent pas être mélangés aux ordures ménagères.

Pour un traitement, une récupération et un recyclage corrects des produits anciens et des batteries usagées, apportez-les aux points de collecte applicables conformément à la législation de votre pays et aux Directives 2002/96/CE et 2006/66/CE.

En éliminant correctement ces produits et batteries, vous aiderez à préserver des ressources précieuses et à prévenir les effets néfastes sur la santé humaine et l'environnement de leur mauvaise gestion.

Pour de plus amples informations sur la collecte et le recyclage des produits et batteries usagés, veuillez contacter votre collectivité locale, la décharge locale ou le point de vente où vous avez acheté les articles. Des sanctions peuvent être prises en cas de mise au rebut non conforme à la législation nationale de ces produits usagés.

À l'attention des utilisateurs commerciaux dans l'Union européenne

Si vous souhaitez mettre au rebut vos appareils électriques et électroniques, contactez votre revendeur ou fournisseur pour de plus amples informations.

[Informations sur la mise au rebut dans les pays en dehors de l'Union européenne]

Ces symboles ne sont valides que dans l'Union européenne. Si vous souhaitez mettre au rebut ces articles, contactez les autorités locales ou votre revendeur et renseignez-vous sur la bonne méthode d'élimination.

Pb

Remarque sur le symbole de la batterie (exemples des deux symboles) :

Ce symbole peut être utilisé conjointement à un symbole chimique. Dans ce cas, il est conforme aux exigences définies par la Directive sur le produit chimique impliqué.

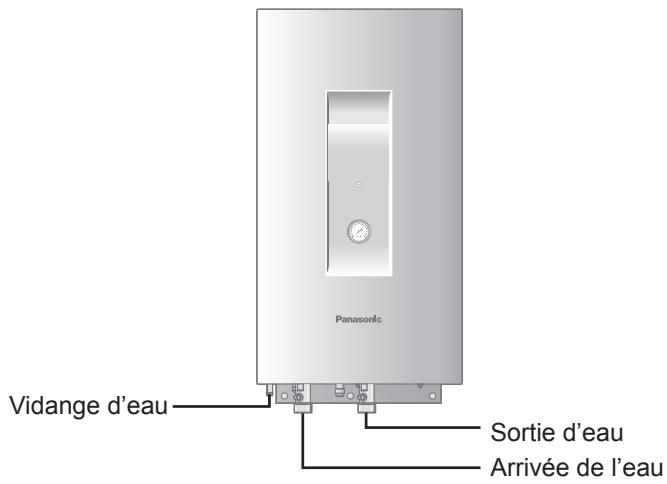

Nomenclature des pièces

UNITÉ INTÉRIEURE

Panasonic Vidange d'eau Sortie d'eau Arrivée de l'eau

FRANÇAIS

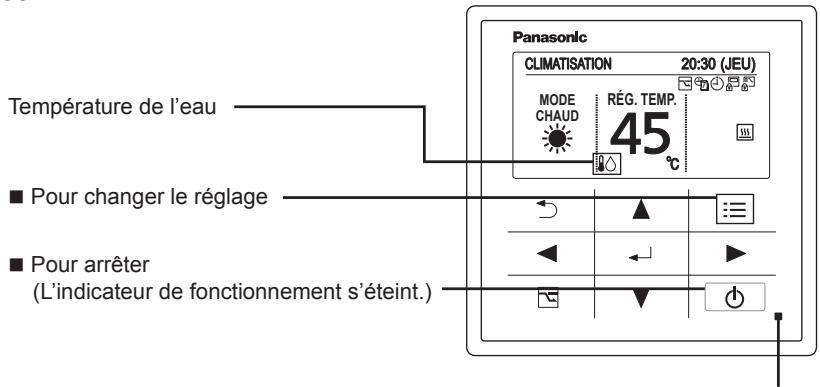

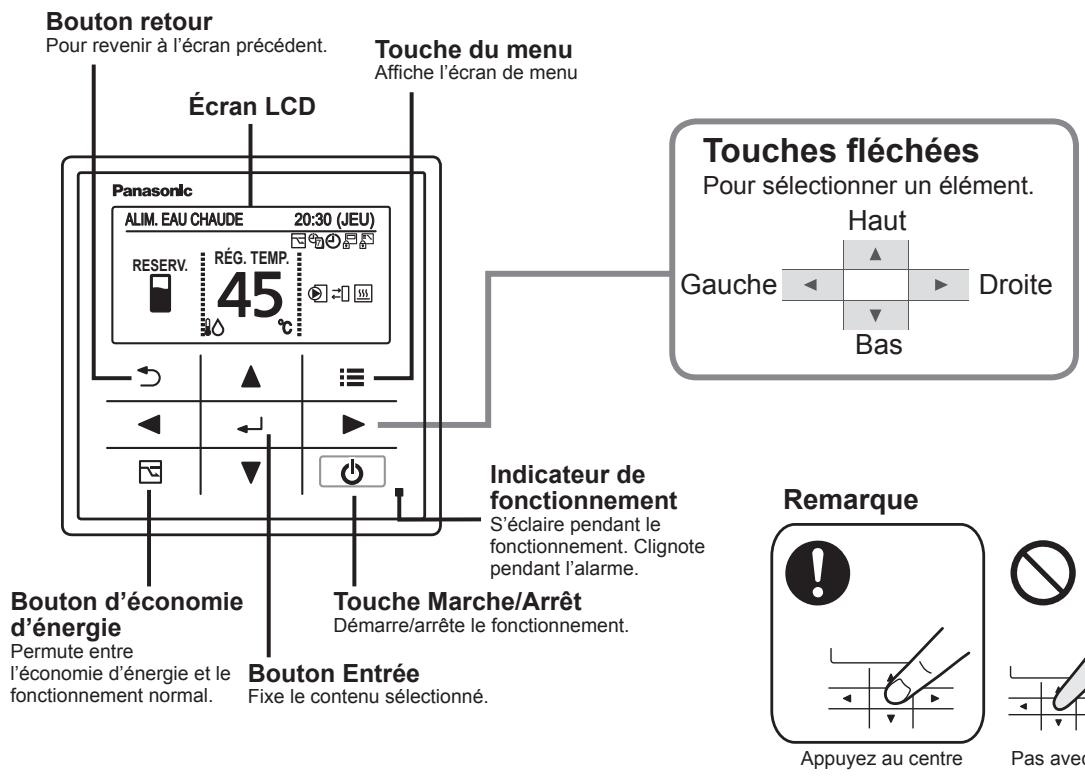

Télécommande câblée haut de gamme (en option : N° de modèle CZ-RTC5)

Bouton retour Pour revenir à l'écran précédent. Écran LCD Touche du menu Affiche l'écran de menu Panasonic ALIM. EAU CHAUBE 20:30 (JEU) RESERV. RÉG. TEMP. 45 °C indicateur de fonctionnement S'éclaire pendant le fonctionnement. Clignote pendant l'alarme. Bouton d'économie d'énergie Permute entre l'économie d'énergie et le fonctionnement normal. Bouton Entrée Fixe le contenu sélectionné. Touches fléchées Pour sélectionner un élément. Haut Gauche Droite Bas Touche Marche/Arrêt Démarre/arrête le fonctionnement. Remarque Appuyez au centre Pas avec

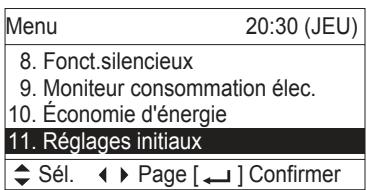

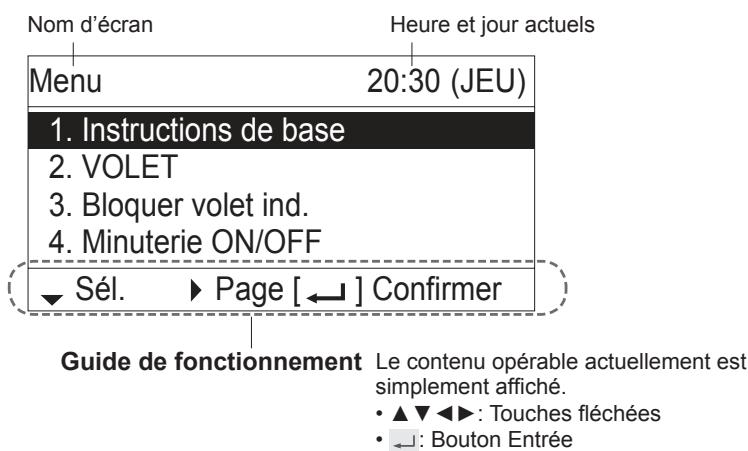

Écran de menu

Nom d'écran Heure et jour actuels Menu 20:30 (JEU) 1. Instructions de base 2. VOLET 3. Bloquer volet ind. 4. Minuterie ON/OFF Sél. ▶ Page [ ← ] Confirmer Guide de fonctionnement Le contenu opérable actuellement est simplement affiché. • ▲▼◀▶ : Touches fléchées • ←: Bouton Entrée

Nomenclature des pièces

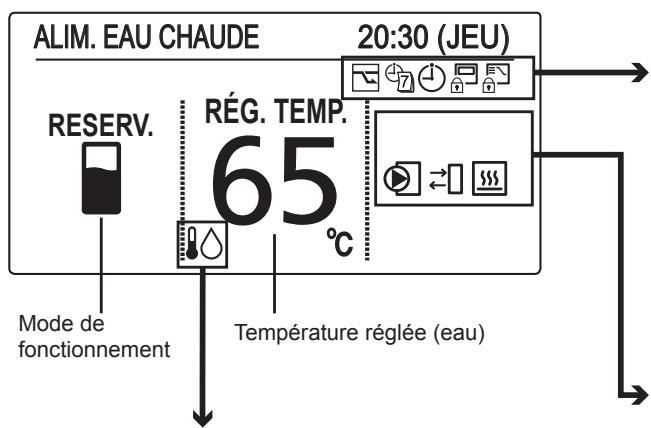

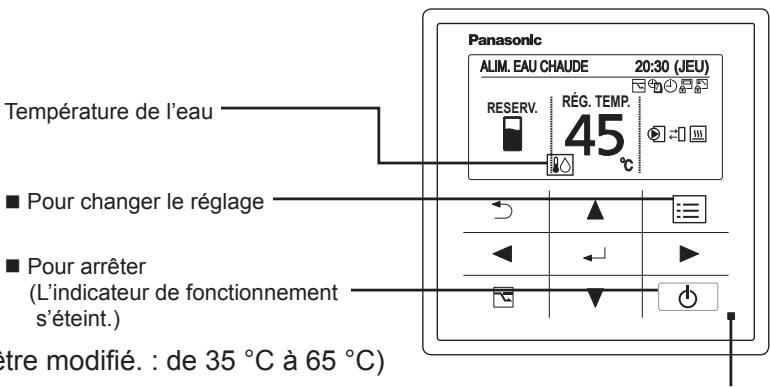

Mode Réservoir

ALIM. EAU CHAUBE 20:30 (JEU) RESERV. RÉG. TEMP. 65°C Mode de fonctionnement Température réglée (eau)

Icône	Description
	Permet de régler la température de sortie de l’eau.

■ Icônes d'information de réglage affichées sur l'écran principal

Icône	Description
	Il est impossible de changer de modes de fonctionnement.(Il est également impossible de basculer sur le mode Auto.)
	Le fonctionnement par télécommande est restreint par un appareil de contrôle central.
	[Minuterie ON/OFF] est réglé.
	[Minuterie hebdomadaire] est réglé.
	L'économie d'énergie est activée.

Icône	Description
	Le chauffage interne est actif.
	Le chauffage interne présente une anomalie.

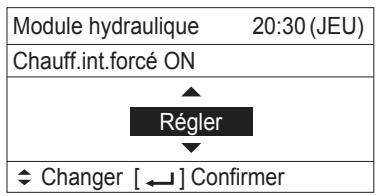

	Le chauffage interne fonctionne manuellement.
	Le chauffage interne ne fonctionne pas.
	Le contrôle pour empêcher le gel de l’eau est actif.
	Demande d’appareil externe prêt*1
	Notification d’appareil externe*2
	La pompe externe est active.

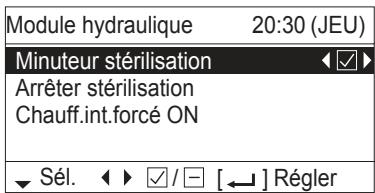

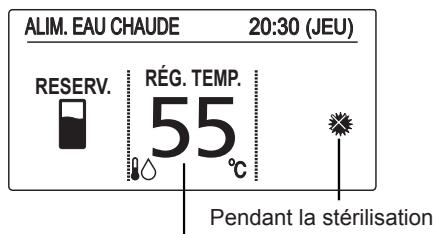

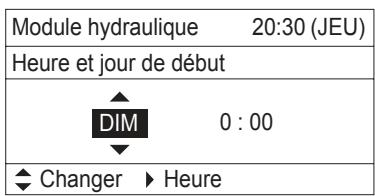

	L’eau est en cours de stérilisation.

*1 Lorsque la capacité thermique de la pompe à chaleur hydraulique est insuffisante, le signal de sortie est envoyé à l'appareil externe.

*2 Lorsque la notification est reçue de l'appareil externe, l'icône apparaît sur la télécommande câblée.

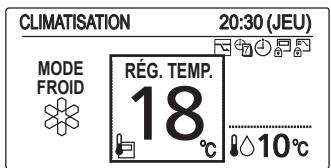

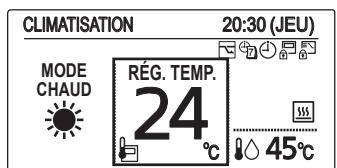

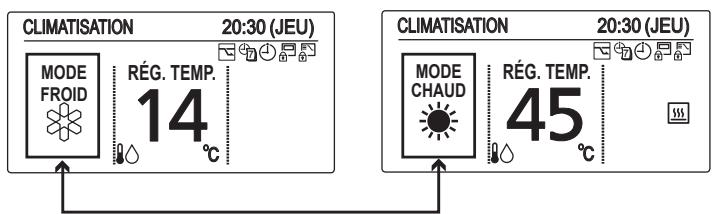

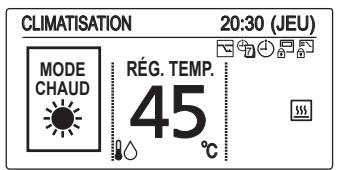

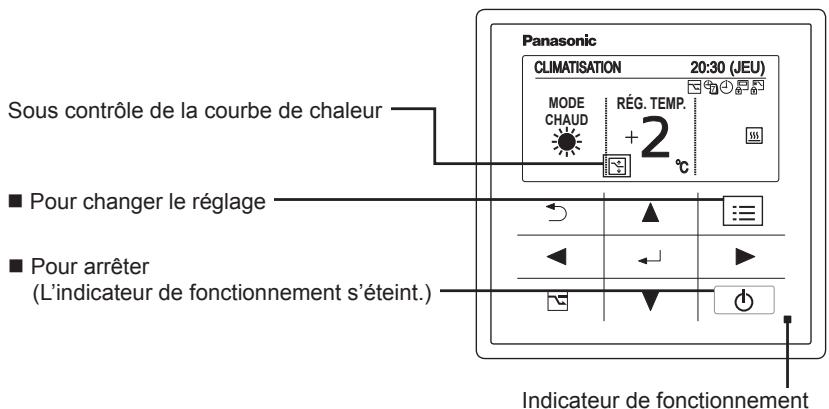

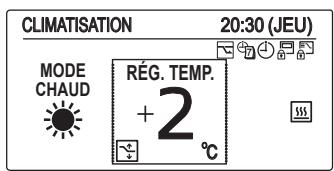

Mode de climatisation

CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. 24 °C 45°C Mode de fonctionnement Température réglée Température de sortie de l'eau L'unité intérieure est arrêtée ou le soufflage léger est en cours de fonctionnement.

Icône	Description
	Permet de régler la température de sortie de l’eau.
	Permet de régler la température ambiante à partir du capteur du thermostat (thermostat RC ou thermostat capteur à distance).
	Anomalie du capteur du thermostat (thermostat RC ou thermostat capteur à distance).

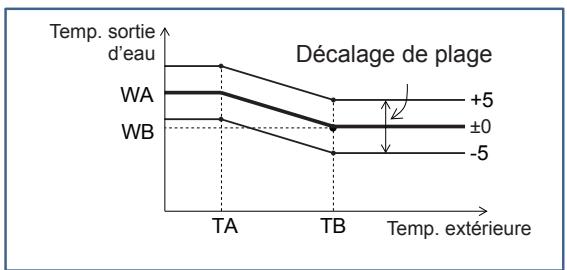

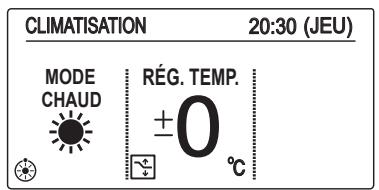

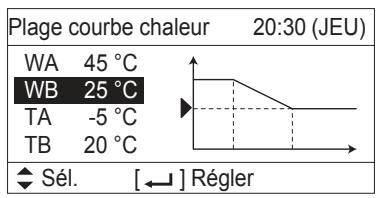

	Permet de régler la valeur décalée de la fonction de la courbe de chaleur. (uniquement en mode chauffage)

■ Icônes d'information de réglage affichées sur l'écran principal

lcône	Description
	Il est impossible de changer de modes de fonctionnement.(Il est également impossible de basculer sur le mode Auto.)
	Le fonctionnement par télécommande est restreint par un appareil de contrôle central.
	[Minuterie ON/OFF] est réglé.
	[Minuterie hebdomadaire] est réglé.
	L’économie d’énergie est activée.

lcône	Description
	Le chauffage interne est actif.
	Le chauffage interne présente une anomalie.
	Le chauffage interne fonctionne manuellement.
	Le chauffage interne ne fonctionne pas.
	Le contrôle pour empêcher le gel de l’eau est actif.
	La pompe externe est active.

Réglages initiaux

■ Horloge ■ Type d'horloge ■ Blocage fonct.

Lors de la première mise sous tension, il est nécessaire d'initialiser la télécommande pour la pompe à chaleur hydraulique. Veuillez vous reporter aux instructions d'installation ou contacter l'installateur.

1 Affichez l'écran de menu.

■ Pour revenir à l'écran précédent
Appuyez sur ↻.
■ Pour revenir à l'écran principal
Appuyez ≡ 2 fois.

2 Sélectionnez [Réglages initiaux].

3 Sélectionnez l'élément à régler.

Menu 20:30 (JEU) 1. Instructions de base 2. VOLET 3. Bloquer volet ind. 4. Minuterie ON/OFF Sél. Page [ ] Confirmer

Menu 20:30 (JEU) 8. Fonct.silencieux 9. Moniteur consommation élec. 10. Économie d'énergie 11. Réglages initiaux Sél. Page [ ← ] Confirmer

Réglages initiaux 20:30 (JEU) 1. Horloge 2. Type horloge 3. Nom télécommande 4. Blocage fonct. ► Sél. ► Page [ ← ] Confirmer

* La fonction hydraulique n'est pas applicable à la liste de fonctions N° 2, N° 3, N° 6, N° 7, N° 10, N° 11 et N° 12 sur l'écran de menu (en mode Réservoir et mode Climatisation).

1. VOLET
2. Bloquer volet ind.
3. Infos filtre

4. Fonction maintien

5. Économie d'énergie

6. Réglages initiaux

1. Ventilation

Horloge

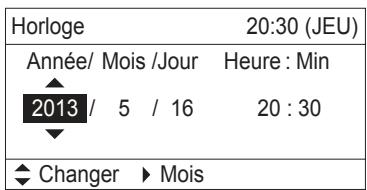

4 Réglez la date et l'heure.
    note1["(Répéter)"]
    note2["(Appuyez 2 fois pour terminer.)"]

Horloge 20:30 (JEU) Année/ Mois /Jour Heure : Min 2013 / 5 / 16 20 : 30 Changer ▶ Mois

Type d'horloge

4 Sélectionnez le type à afficher.

▲ ▼ → ← → ≡ (Appuyez 2 fois pour terminer.)

Type horloge 8:30PM (JEU) AM/PM ◆ Changer [ ← ] Confirmer

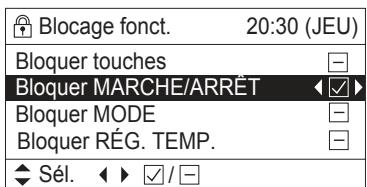

Blocage fonct.

4 Sélectionnez le type de verrouillage et réglez sur [☑].
    note right of E: (Appuyez 2 fois pour terminer.)

Blocage fonct. 20:30 (JEU) Bloquer touches Bloquer MARCHE/ARRÊT Bloquer MODE Bloquer RÉG. TEMP. Sél. ▶ / -

■ Pour annuler le verrouillage
Sélectionnez [-] à l'étape 4.

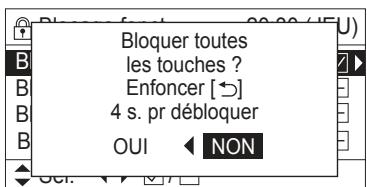

■ Uniquement pour [Bloquer toutes les touches]

Sélectionnez [OUI].

Bloquer toutes les touches ? Enfoncer [→] 4 s. pr débloquer OUI ◀ NON

Fonctionnement

Mode Réservoir

1 Démarrez le fonctionnement

Appuyez sur

(L'indicateur de fonctionnement s'allume.)

Panasonic ALIM. EAU CHAUDE 20:30 (JEU) RESERV. RÉG. TEMP. 45 °C Température de l'eau ■ Pour changer le réglage ■ Pour arrêter (L'indicateur de fonctionnement s'éteint.) être modifié. : de 35 °C à 65 °C)

Indicateur de fonctionnement

2 Changez le réglage de la température

Appuyez sur ▲ ▼

(En mode Réservoir, seul «RÉG. TEMP.» peut être modifié. : de 35 °C à 65 °C)

(Le curseur disparaît.)

Mode de climatisation

[Fonction courbe chaleur] (En mode de chauffage uniquement)

La température de l'eau alimentée est ajustée automatiquement selon la température extérieure.

La température de l'eau alimentée es réglable manuellement en changeant la valeur décalée.

■ Cas : En utilisant la fonction de courbe de chaleur.

1 Démarrez le fonctionnement

Appuyez sur

(L'indicateur de fonctionnement s'allume.)

Sous contrôle de la courbe de chaleur ■ Pour changer le réglage ■ Pour arrêter (L'indicateur de fonctionnement s'éteint.) Indicateur de fonctionnement Panasonic CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. + 2 °C Indicateur de fonctionnement

2 Changez le réglage

Appuyez sur ▲ ▼

- Température réglée

Appuyer

(Lorsque le curseur n'est pas visible.)

Chaud (en utilisant la courbe de chaleur) : -5 °C à +5 °C (décalé)

CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. +2 °C

Pour le refroidissement, voir la note [Mode normal] ci-dessous.

[Mode normal] Sans utiliser la fonction de courbe de chaleur.

La température de l'eau alimentée peut être réglée.

1 Démarrez le fonctionnement

Appuyez sur

(L'indicateur de fonctionnement s'allume.)

2 Sélectionnez l'élément à régler

Appuyez sur

3 Changez le réglage

Appuyez sur ▲ ▼

■ Cas : Sans utiliser la fonction de courbe de chaleur.

Panasonic CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. 45 °C Température de l'eau ■ Pour changer le réglage ■ Pour arrêter (L'indicateur de fonctionnement s'éteint.)

Indicateur de fonctionnement

- Mode de fonctionnement (par ex., froid, chaud)

- Température réglée

Appuyez sur

(Lorsque le curseur n'est pas visible.)

Température de l'eau

Froid : 5 °C à 20 °C

Chaud (sans utiliser la courbe de chaleur) : 25 °C à 45 °C

Température ambiante (en utilisant le thermostat de la télécommande)

Froid : 18 °C à 30 °C

Chaud : 16 °C à 30 °C

CLIMATISATION 20:30 (JEU) MODE FROID RÉG. TEMP. 14 °C CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. 45 °C

CLIMATISATION 20:30 (JEU) MODE FROID RÉG. TEMP. 14 °C

CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. 45°C

CLIMATISATION 20:30 (JEU) MODE FROID RÉG. TEMP. 18 °C 10°C

CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. 24 °C 45°C

REMARQUE

• La fonction de commande du groupe ne peut pas être utilisée pour la pompe à chaleur hydraulique.
  Veillez à confirmer que la connexion individuelle de télécommande est utilisée pour chaque pompe à chaleur hydraulique.
• Si votre appareil de chauffage est une radiateur ou un chauffage au sol, de la condensation peut se former sur l'appareil lors du dégivrage.
  Dans cas, activez la pompe à chaleur hydraulique en mode chauffage pour empêcher la condensation.

Mécanisme de fonctionnement

■ Performance de chauffage

• Étant donné que cette pompe à chaleur hydraulique utilise l'air extérieur pour le chauffage, ses performances de chauffage peuvent se dégrader à mesure que la température extérieure diminue. (En raison du système de pompe à chaleur) Les informations appelées «Demande d'appareil externe prêt.» sont émis depuis la borne du boîtier de composants électriques.
  Utilisez un autre appareil de chauffage avec ces informations, etc.

- Il faut un certain temps avant que la température de l'eau alimentée chauffe après le démarrage du chauffage.

Dégivrage

• Cet appareil peut lancer le dégivrage pour faire fondre le gel formé dans l'unité extérieure au cours du mode de chauffage longue durée.
  L'unité intérieure comprenant la pompe à chaleur hydraulique s'arrêtera pendant environ 5 à 10 minutes à ce moment précis.

■ Veille du chauffage

L'affichage de la télécommande indique «©» (Veille chauffage) dans le mode suivant, et la capacité de chauffage sera limitée.

Au début du fonctionnement
- Avec le thermostat activé
Lors du dégivrage

■ Au début du chauffage (Uniquement 3WAY VRF)

Lors du passage au mode de chauffage depuis l'arrêt ou le mode de refroidissement, l'appareil ne fonctionne pas pendant 3 minutes environ par mesure de protection. Il faut environ 5 à 10 minutes pour que l'eau chaude soit fournie après le démarrage du chauffage.

■ Récupération de l'huile

La pompe à eau peut tourner lentement afin de récupérer l'huile dans le système toutes les 1 à 3 heures pendant le refroidissement ou le chauffage. L'appareil reprendra automatiquement le fonctionnement initial au bout de 5 à 10 minutes environ.

■ Capteur de la télécommande

Le capteur de température dans la pompe à chaleur hydraulique détecte généralement la température de l'eau et peut également détecter la température ambiante de la télécommande. (température ambiante) Pour en savoir plus, consultez votre magasin d'achat.

■ En cas de coupure de courant pendant que l'unité est en marche

Lorsque l'unité reprend automatiquement le fonctionnement après une panne de courant temporaire, elle utilise les mêmes réglages qu'avant la panne.

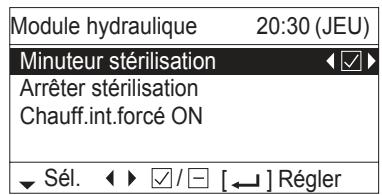

Fonction du module hydraulique

Menu 20:30 (JEU) 1. Instructions de base 2. VOLET 3. Bloquer volet ind. 4. Minuterie ON/OFF Sél. Page [ ] Confirmer

Menu 20:30 (JEU) 11. Réglages initiaux 12. Ventilation 13. Liste réglages 14. Module hydraulique ▲ Sél. ◀ Page [←] Confirmer

1 Affichez l'écran de menu.

2 Sélectionnez

[14. Module hydraulique].

- Mode Réservoir

Module hydraulique 20:30 (JEU) Minuteur stérilisation Arrêter stérilisation Chauff.int.forcé ON Sél. ↙ ↖ / [←] Régler

- Mode de climatisation

Module hydraulique 20:30 (JEU) ON/OFF chauff.int. Plage courbe chaleur Chauff.int.forcé ON Sél. ▶ ▶ / -

3 Sélectionnez l'élément à régler

Mode Réservoir

■ Minuteur de stérilisation

Pour prévenir la propagation de la bactérie Legionnella dans le réservoir, le processus de stérilisation est effectué une fois par semaine.

Alors que le processus de stérilisation est effectué, l'icône apparaît.

- Réglage du minuteur

Module hydraulique 20:30 (JEU) Minuteur stérilisation Arrêter stérilisation Chauff.int.forcé ON Sél. ▶/ [←] Régler

Module hydraulique 20:30 (JEU) Heure et jour de début DIM 0 : 00 Changer ▶ Heure

Si «Minuteur stérilisation» est activé √, l'écran change pour régler le jour de la semaine et l'heure de la stérilisation.

Réglez le jour de la semaine et l'heure pour la stérilisation.

Sélectionnez l'élément avec la touche ◀ ▶ et valider avec la touche ▲ ▼.

- Pendant le processus de stérilisation

ALIM. EAU CHAUBE 20:30 (JEU) RESERV. RÉG. TEMP. 55°C Pendant la stérilisation

La température cible de sortie de l'eau pour la stérilisation (si la température réglée est supérieure à la température pour la stérilisation, la température réglée s'affiche.)

ALM. FAULCHARGE 20-22 (U) R Stérilisation [→] Fermer

* Pendant la stérilisation, la température réglée ne peut pas être modifiée.

* La stérilisation dure au maximum 4 heures.
Précaution: Faire attention. L'eau chaude peut entraîner des brûlures.
* Il est recommandé de régler l'heure de manière à ne pas chevaucher d'autres minuteurs, comme la minuterie hebdomadaire.
* Sur le contrôleur central, la température réglée du fonctionnement normal s'affiche même pendant la stérilisation.
Bien que le contrôleur central puisse changer la température réglée ou activer/désactiver la stérilisation, le processus de stérilisation continue.
Si la pompe à chaleur hydraulique est arrêtée par le contrôleur central pendant la stérilisation, celle-ci s'arrêtera après le processus de stérilisation.

■ Arrêtez la stérilisation

Dans des circonstances inévitables, cette fonction est activée quand la pompe à chaleur hydraulique doit être arrêtée. L'affichage de droite apparaît.

M M A C Arrêter stérilisation? OUI ▶ NON ← [←] Regier

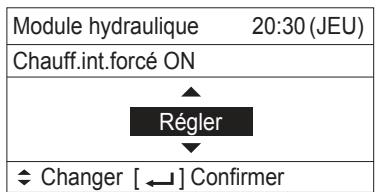

■ Chauff. int. forcé ON

Le chauffage interne de la pompe à chaleur hydraulique peut être activé manuellement.

Lorsque le chauffage interne est activé manuellement, l'icône apparaît.

* Cette fonction est destinée au fonctionnement d'urgence en cas d'anomalie de l'unité extérieure.

Contactez impérativement le technicien de dépannage avant de régler cette fonction.

* Un mot de passe est nécessaire pour régler cette fonction.

Appuyez sur la touche ▲, ▼ et sélectionnez «Régler» pour activer de force le fonctionnement.

Appuyez sur la touche ← après avoir vérifié l'écran de confirmation.

Mode de climatisation

■ ON/OFF chauff. int.

Le chauffage interne de la pompe à chaleur hydraulique peut être désactivé.

Lorsque le chauffage interne est désactivé, l'icône OFF apparaît.

Appuyez sur la touche ◀▶ pour activer ou désactiver.

■ Plage courbe chaleur

Il est possible de sélectionner la plage de courbe de chaleur pour régler automatiquement la température de sortie de l'eau selon la température extérieure.

CLIMATISATION 20:30 (JEU) MODE CHAUD RÉG. TEMP. ±0 °C

Le réglage initial est «±0» comme température réglée. La température de sortie d'eau peut être modifiée (changé) de '-5' à '+5' comme la température réglée.

Plage courbe chaleur 20:30 (JEU) WA 45 °C WB 25 °C TA -5 °C TB 20 °C Sél. [←] Régler

Plage courbe chaleur 20:30 (JEU) WB:Temp. sortie eau (Bas) 25 °C ^ Changer [ ← ] Confirmer

Il est possible de changer la forme de la plage de la courbe de chaleur sur l'écran de menu.

Sélectionnez la température à changer avec la touche ▲ ▼.

Appuyez sur la touche ← pour changer la température sélectionnée.

Plage de température

WA	25~45°C
WB	25~45°C
TA	-20~15°C
TB	15~25°C

Le contrôleur central affiche la température cible de sortie de l'eau.

Il ne s'agit que d'un affichage d'informations. Il est impossible de changer la température cible de sortie de l'eau avec le contrôleur central.

■ Chauff. int. forcé ON

Le chauffage interne de la pompe à chaleur hydraulique peut être activé manuellement.

Lorsque le chauffage interne est activé manuellement, l'icône 📂 apparaît.

* Cette fonction est destinée au fonctionnement d'urgence en cas d'anomalie de l'unité extérieure.

Contactez impérativement le technicien de dépannage avant de régler cette fonction.

* Un mot de passe est nécessaire pour régler cette fonction.

Appuyez sur la touche ▲, ▼ et sélectionnez «Régler» pour activer de force le fonctionnement.

Appuyez sur la touche ← après avoir vérifié l'écran de confirmation.

Maintenance

N'essayez pas de nettoyer vous-même l'intérieur de l'unité.

AVERTISSEMENT

• Pour des raisons de sécurité, assurez-vous que la pompe à chaleur hydraulique est hors tension et coupez également le courant avant le nettoyage. (Vous risqueriez autrement de vous électrocuter ou blesser en raison de la grande vitesse de rotation du ventilateur.)
• Ne versez pas d'eau sur l'unité intérieure sauf dans le circuit d'eau. (Les composants internes pourraient subir des dommages et un choc électrique pourrait se produire.)

PRÉCAUTION

N'utilisez jamais de solvants ou de produits chimiques corrosifs. Ne nettoyez pas non plus les pièces en plastique avec de l'eau très chaude. (Une déformation ou une décoloration pourraient se produire.)
- Certains bords métalliques et ailettes sont tranchants. Prenez garde lorsque vous nettoyez ces pièces. (Des blessures peuvent se produire.)
Utilisez un escabeau ou une échelle stable lors du nettoyage d'une unité intérieure installée en hauteur.

Avant de solliciter un dépannage

Symptôme	Cause	Mesure à prendre
La pompe à chaleur hydraulique ne fonctionne pas alors qu'elle est sous tension.	Panne de courant ou après une panne de courant	Appuyez sur le bouton d'alimentation (ON/OFF) de la télécommande.
	Le bouton de fonctionnement (alimentation) est sur arrêt.	• Si le disjoncteur est éteint, allumez-le.• Si le disjoncteur a été déclenché, contactez votre revendeur sans sans remettre sous tension.
	Un fusible a sauté.	Contactez votre revendeur.
Médiocre performance du refroidissement ou du chauffage	Le circuit d'eau de l'unité intérieure est bouché par de la poussière ou des obstacles.	Retirer la poussière ou l'obstacle.
	La température de l'eau est très froide (chauffage).	Préchauffez l'eau à plus de 25 °C. (uniquement sur la pompe à chaleur hydraulique)
	L'entrée d'air ou la sortie d'air des unités extérieures est bouchée par de la poussière.	Retirez la poussière.
	Réglages incorrects de la température	Consultez «Conseils pour économiser de l'énergie». (P. 16)
	La pièce est exposée aux rayons directs du soleil en mode de refroidissement.
	Des portes ou des fenêtres sont ouvertes.
	Trop de sources de chaleur en mode Refroidissement.	Utilisez le minimum de sources de chaleur et pour un court instant.
	Trop de gens dans la pièce en mode de refroidissement.	Abaissez le réglage de la température.

Si votre pompe à chaleur hydraulique ne fonctionne pas correctement même après avoir vérifié chaque élément de «Avant de solliciter un dépannage» et «Dépannage»

• Cessez immédiatement de l’utiliser et mettez-la hors tension. Prenez ensuite contact avec votre revendeur et signalez le numéro de série et le symptôme. Indiquez également la marque d’inspection ⚠️ et les lettres E, F, H, L, P avec les nombres qui apparaissent sur l’écran LCD de la télécommande.
• Ne réparez jamais vous-même la pompe à chaleur hydraulique, car cela présente un très grand danger.

Dépannage

Vérifiez ces points avant de prendre contact ou de solliciter une réparation.

Symptôme		Cause/Mesure à prendre
Bruit	Bruit de ruissellement d'eau pendant ou après le fonctionnement.	• Bruit de circulation de l'eau à l'intérieur de l'unité• Bruit de circulation du liquide de réfrigérant à l'intérieur de l'unité• Bruit d'écoulement d'eau par le tube de vidange
	Bruit de craquement pendant le fonctionnement ou à l'arrêt du fonctionnement.	Bruit en raison des changements de température des pièces
	Des gouttes de condensation s'accumulent au bas pendant le refroidissement.	• De l'eau froide s'accumule sous la forme de gouttelettes sur la tuyauterie d'eau.
Aucun fonctionnement (Lorsque l'appareil est mis immédiatement sous tension/Lorsque le fonctionnement est arrêté et repris immédiatement)		• Le fonctionnement ne se déclenche pas pendant les 3 premières minutes environ, car le circuit de protection du compresseur est activé.
Bruit pendant le chauffage.		• Le dégivrage est en cours.
De la vapeur est émise pendant le chauffage.		• Ceci permet un fonctionnement régulier.
Le ventilateur continue à tourner même après l'arrêt du fonctionnement avec la télécommande.

■ Code d'erreur

Code		Comment réinitialiser l’erreur
E03	Erreur de communication de la télécommande	Automatique
E04	Erreur d’anomalie de communication entre unité intérieure/extérieure	Automatique
F01	Anomalie du capteur de réfrigérant 1 (E1)	Automatique
F02	Anomalie du capteur de sortie d’eau 1 (E2)	Automatique
F03	Anomalie du capteur de réfrigérant 2 (E3)	Automatique
F10	Anomalie du capteur d’entrée d’eau (TA)	Automatique
F11	Anomalie du capteur de sortie d’eau 2 (BL)	Automatique
L13	Discordance du type d’unité intérieure	Réinitialiser (mise sous et hors tension)
L16	Le test de fonctionnement pour le circuit d’eau n’est pas terminé	Procédez au test de fonctionnement pour le circuit d’eau
L25	Discordance du type de télécommande	Réinitialiser (mise sous et hors tension)
P07	Anomalie de surcharge du chauffage interne	Annuler depuis la télécommande
P09	Anomalie de la circulation d’eau	Recommencer
P12	Anomalie de la vitesse de la pompe à eau	Recommencer

FRANÇAIS

Valor de GWP ^(1) : 1975

(1) GWP = potencial de calentamiento global

GWP-Wert ^(1) : 1975

^(1) GWP = Treibhauspotenzial

Τιμή GWP ^(1) : 1975
