LIETOŠANAS INSTRUKCIJA HDS 10/21-4 ST Gas Kärcher

Vispārīgas norādes 218

Drošības norādījumi 218

Drošības ierīces 218

Apkārtējās vides aizsardzība 219

Noteikumiem atbilstoša lietošana 219

Piederumi un rezerves dalas 220

Piegādes komplekts.... 220

lerīces apraksts 221

Darbības apraksts.... 222

Sistēmas uzstādīšana 223

Ekspluatācijas uzsākšana.... 225

Apkalpošana 225

Transportēšana.... 227

Uzglabāšana 227

Kopšana un apkope.... 227

Palīdzība traucējumu gadījumā 228

Garantija 230

ES atbilstības deklarācija.... 230

Tehniskie dati....231

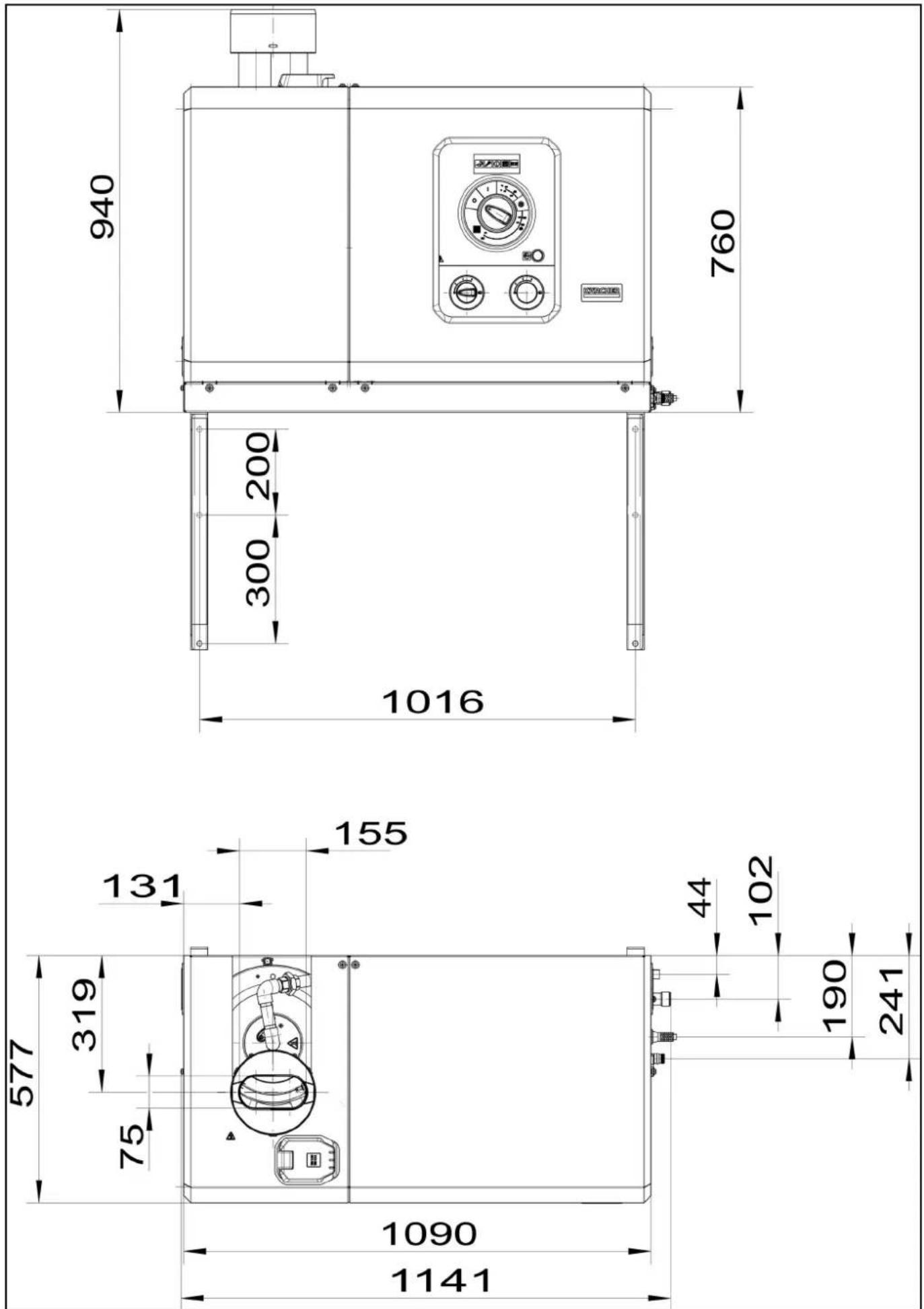

Izmēru lapa 232

Klientu serviss.... 233

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norā- eties saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Drošības norādījumi

⚠ BĪSTAMI • Jūs ierīcei nedrīkstat veikt patvaļīgas izmainas.

△ BRĪDINĀJUMS ● Atgāzes ir indīgas. Neieelpojiet atgāzes. Izmantojot ierīci telpās ir nepieciešams nodrošināt pietiekamu ventilāciju un atgāzu novadi.

Norādījum ● levērojiet valstī spēkā esošos noteikumus attiecībā uz škidruma smidzinātājiem ● levērojiet likumdevēja nacionālos negadījumu novēršanas priekšrakstus. Škidruma smidzinātājus nepieciešams regulāri pārbaudīt un pārbaužu rezultātus fiksēt rakstu formā. ● levērojiet izmantotā tīrīšanas līdzekļa drošības norādījumus. ● Nemiet vērā, ka iekārtas sildelements ir uzskatāms par sadedzināšanas iekārtu. Sadedzināšanas iekārtas regulāri jāpārbauda atbilstoši valstī spēkā esošajiem piekritīgajiem noteikumiem. ● Atbilstoši valstī spēkā esošajiem noteikumiem, izmantojot šo augstspiediena komerciālos nolūkos, to pirmajā lietošanas reizē drīkst ekspluatēt tikai autorizēta persona. KÄRCHER to ir izdarījis jau jūsu vietā, kas arī ir apliecināts ar attiecīgajiem dokumentiem. Ja nepieciešams, šos dokumentus varat pieprasīt savam KÄRCHER tirdzniecības pārstāvim. Pieprasot dokumentāciju, lūdzu, sagatavojiet iekārtas detaļas numuru un ražošanas identifikācijas numuru. ● Tāpat mēs atgādinām, ka saskaņā ar valstī spēkā esošajiem noteikumiem iekārtu atkārtoti jāpārbauda autorizētai personai. Šajā sakarā lūdzam vērsties vērsieties pie sava KÄRCHER tirdzniecības pārstāvja.

Simboli uz ierīces

Nevērsiet augstspiediena strūklu pret cilvēkiem, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu ierīci. Sargājiet ierīci no sala.

Bīstams elektriskais spriegums. Darbības pie elektroiekārtas drīkst veikt tikai elektriķi vai pilnvaroti speciālisti.

Atbilstoši spēkā esošajiem noteikumiem ierīci bez sistēmas atdalītāja nekad nelietot pie dzeramā ūdens apgādes tīkla. Pārliecinieties, ka jūsu mājsaimniecības ūdensapgādes pieslēgums, kuram ir pieslēgts augstspiediena tīrītājs, ir aprīkots ar EN 12729 BA ti-pam atbilstošu sistēmas atdalītāju. Caur sistēmas at-dalītāju izplūdušais ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūdens pa-deves, nekad tieši pie ierīces.

Indīgu dūmgāzu radīti draudi veselībai. Neieelpojiet dūmgāzes.

Apdedzināšanās risks, ko rada karstas virsmas.

Informācijas kods

Noteikumi, direktivas un standarti

Pirms iekārtas instalācijas jāvienojas ar gāzes piegādes uzņēmu-mu un vietējo skursteņslauki.

Instalācijas laikā ievērojiet būvnormatīvu, komerctiesību un imisi- ju kontroles prasības. Mēs norādām uz zemāk minētajām prasī- bām, vadīnijām un standartiem:

• lekārtu drīkst instalēt tikai specializēts uzņēmums saskaņā ar attiecīgajiem valsts noteikumiem.
• levērojiet elektrisko instalāciju attiecīgās valsts likumdevēja tiesību normas.
• Veicot gāzes instalāciju, jāievēro attiecīgie valsts tiesību akti.
• Degļa regulēšanu, apkopes darbus un remontu drīkst veikt tikai apmācīti Kärcher klientu servisa meistari.
• Plānojot kamīnu, jāņem vērā vietējās spēkā esošās direktīvas.

Darba vieta

Ierīce tiek izmantota, lai ieslēgtu un izslēgtu sistēmu un iestatītu ūdens temperatūru. Var ari iestatīt mazgāšanas līdzekļa devu un apskatīt klūdu ziņojumus.

Atkarībā no sistēmas konstrukcijas papildu darbstacijas ir izvietotas pie palīgierīcēm (smidzināšanas ierīcēm), kas ir savienotas ar krānu punktiem. Šajās darbstacijās pēc izvēles var uzstādīt tālvadības pultis.

Drošības ierīces

⚠UZMANĪBU

Traumu gūšanas risks neesošu vai pārveidotu drošības ieri-ču rezultātā!

Drošības ierīces ir paredzētas jūsu aizsardzībai.

Neapiet, nenoņemt vai neatspējot drošības ierīces.

Drošības ierīces ir rūpnīcā iestatītas un plombētas. Iestatījumus drīkst veikt tikai klientu serviss.

Üdens iztrükuma drošinātājs

Üdens iztrükuma drošinātājs (plūsmas slēdzis) novērš sildelementa pārkaršanu un HD sūkņa sausu gaitu, ja caurplūstošā üdens daudzums ir nepietiekams. Ja üdens padeve ir nepietiekama, ierīce izslēdzas.

Spiediena slēdzis

Spiediena slēdzis izslēdz ierīci, ja tiek pārsniegts maksimālais darba spiediens.

Drošības vārsts Drošības bloks

Ja tiek pārsniegts maksimālais pieļaujamais sistēmas spiediens, atveras drošības vārsts, lai mazinātu spiedienu sistēmā. Drošības vārsts ir rūpnīcā iestatīts un noslēgts ar plombu. Iestatījumu veic tikai klientu serviss.

Liesmas kontrolierice

Liesmas uzraudzības sistēma uzrauga degļa liesmas spilgtumu un bojājuma gadījumā izslēdz degli.

Liesmas novērošanas stiklinš

Caur stikliņu pēc liesmas klātbūtnes var noteikt degļa darbības režīmu.

Pārslodzes strāvas aizsardzība

Ja degla motors ir blokëts, nostrādā tinuma aizsardzības slēdzis. Augstspiediena sūkņa motoru aizsargā elektronika un tinuma slēdzis.

Dūmgāzu temperatūras ierobežotājs

Ja dūmgāzu temperatūra paaugstinās virs pieļaujamās vērtības, dūmgāzu temperatūras ierobežotājs izslēdz degli un blokē tā darbību.

Temperatūras ierobežotājs

Temperatūras ierobežotājs izslēdz degli, ja ir sasniegta pārāk augsta temperatūra.

Gaisa spiediena slēdzis

Gaisa spiediena slēdzis izslēdz degli, tiklīdz ventilators nespēj radīt gaisa spiedienu.

Izplūdes spiediena slēdzis

Dūmgāzu spiediena slēdzis izslēdz degli, ja dūmgāzu sistēmā rodas nepieļaujami augsts pretspiediens, piemēram, aizsprostojuma gadījumā.

Reset (atiestatīšanas) taustiņš

Ar Reset (atiestatīšanas) taustinu var atkārtoti iedarbināt gāzes degli darbības traucējumu gadījumā

Spiediena samazināšanas augstspiediena sistēma (opcija)

Pēc ierīces izslēgšanas, izmantojot augstspiediena pistoli, pēc darbības gaidīšanas laika beigām atveras augstspiediena sistē-mā izvietotais solenoīda vārsts. Tas samazina augstspiediena sistēmā uzkrājamo spiedienu.

Drošinātājs

Augustspiediena pistoles drošības aizturis nepieļauj nejaušu ierīces ieslēgšanu.

Darbgatavības laiks

Ja ierīce30 netiek lietota vairākas minūtes, tā izslēdzas. Gaidīšanas laiku var aktivizēt un deaktivizēt klientu apkalpošanas dienests, izmantojot pakalpojumu izvēlni.

Apkārtējās vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Lū- dzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pāstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai areizas utilizācijas rezultātā var radīt potenciālu apdraudējuilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir eciešamas ierīces pareizai darbībai. Ar šo simbolu markētās es nedrīkst izmest kopā ar sadzīves atkritumiem.

Kärcher tīrīšanas līdzekļi ir separatoriem draudzīgi (ASF). Tas nozīmē, ka netiek traucēta eļļas separatora darbība. Iteicamo tīrīšanas līdzekļu sarakstu var atrast Piederumi un rezerves daļa snodaļā.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Noteikumiem atbilstoša lietošana

• Šo ierīci izmanto netīrumu noņemšanai no virsmām, izmanto-jot brīvi plūstošu ūdens strūklu. To īpaši izmanto mašīnu, transportlīdzekļu un fasāžu tīrīšanai.
• Sistēma jāuzstāda tā, lai aizmugurējais atvērums būtu aizvērts, piemēram, ar sienu.
• Kā augstspiediena līdzekli drīkst izmantot tikai tīru ūdeni. Piesārņots ūdens rada priekšlaicīgu nodilumu vai nogulsnes ieričē.
• Normāla darba temperatūra no 0°C līdz 25°C. Reizēm ir pie-laujama apkārtējās vides temperatūra līdz 35°C.

⚠BĪSTAMI

Izmantošana degvielas uzpildes stacijās vai citās bīstamās vietās

Savainošanās risks

levērojiet attiecīgos drošības noteikumus.

Norādījum

Neļaut notekūdeņiem, kas satur minerāleļļu, nokļūt augsnē, ūdeņos vai kanalizācijas sistēmā. Tāpēc motora mazgāšanu vai apakšu mazgāšanu veiciet tikai piemērotās vietās ar eļļas uztvērēju.

Üdens apgādes robežvērtības

IEVÉRÍBAI

Netīrs ūdens

Priekšlaicīgs nodilums vai nogulsnes ierīcē

Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības.

Uz ūdens apgādi attiecas turpmākās robežvērtības:

• pH vērtība: 6,5-9,5
- Elektrības vadītspēja: tīra ūdens vadītspēja + 1200 μS/cm, maksimālā vadītspēja 2000 μS/cm
- Nosēdināmās vielas (parauga tilpums 1 l, noslānošanās laiks 30 minūtes): < 0,5 mg/l
- Filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu
- Oglūdeņraži: < 20 mg/l
• Hlorids: < 300 mg/l
• Sulfāts: < 240 mg/l
- Kalcijs: < 200 mg/l
- Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Dzelzs: < 0,5 mg/l
- Mangāns: < 0,05 mg/l
- Varš: < 2 mg/l
• Aktivais hlors: < 0,3 mg/l
- Brīvs no sliktām smakām

Piederumi un rezerves dalas

Izmantot tikai oriğinālos piederumus un oriğinālās rezerves da- las, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Tirišanas līdzeklis

Tīrīšanas līdzekļi atvieglo tīrīšanas darbus, un turpmāk tabulā ir sniegts tīrīšanas līdzekļu klāsts. Pirms tīrīšanas līdzekļu lietošanas jāievēro uz iepakojuma norādījumi.

Lietošanas joma	Piesārņojums, pielietojuma veids	Tīrīšanas līdzeklis	Kärcher apzī-mējums	Dozēšana
Automobilu rūpniecība, degvielas uzpildes staci-jas, pārvadājumu uzņē-mumi, autoparki	Puteklī, ceļa netīrumi, minerāleļļas (uz krā-sotām virsmām)	Aktīvs tīrīšanas līdzeklis, neit-rāls *	RM 55 * 0,5-8%
		Aktīvs tīrīšanas līdzeklis, sār-mains	RM 81* 0,25-1,25%
		Dabīgs aktīvs tīrīšanas līdzek-lis, sārmains	RM 82N
			RM 803*
		Putu tīrīšanas līdzeklis	838 RM tiešā veidā
			RM 806
	Transportlīdzekļu saglabāšana	Karstais vasks	RM 41
		Karstais vasks RM 820*
		Izsmidzināms vasks RM 821*
		Super pērlīšu vasks RM 824*
Metālapstrādes nozare	Eļļas, tauki, puteklī un līdzīgi netīrumi	Aktīvs tīrīšanas līdzeklis, neit-rāls *	RM 55 * 0,5-8%
		Aktīvs tīrīšanas līdzeklis, sār-mains	RM 81* 0,25-1,25%
			RM 803*
			RM 806
		Spēcīgas netīrības gadījumā	RM 31*	0,375-2,5%
		Šķidrums (ar aizsardzību pret koroziju)	RM 39
Pārtikas pārstrādes uz-ņēmumi	Viegli līdz vidēji netīri netīrumi, tauki/eļļa, lie-las virsmas	Daļu tīrītājs	RM 39
		Aktīvs tīrīšanas līdzeklis, neit-rāls *	RM 55 * 0,5-8%
		Aktīvs tīrīšanas līdzeklis, sār-mains	RM 81* 0,25-1,25%
		Dabīgs aktīvs tīrīšanas līdzek-lis, sārmains	RM 82N
		Putu tīrīšanas līdzeklis, neitrāls	RM 57
		Putu tīrīšanas līdzeklis	RM 58*
		Gēla putas OSC	RM 882
			RM 31*/**	0,375-2,5%
	Dūmu sveķi	Dūmu sveķu noņēmējs	RM 33**
	Tīrīšana un dezinfekcija		RM 732
	Dezinfekcija		RM 735
	Kaļkakmens, minerālu nogulsnes		RM 25**
		Putu tīrīšanas līdzeklis	RM 59*
Sanitārā zona	Kaļkakmens, urīna kaļkakmens, ziepes u. c.	Pamattīrītājs	RM 25*
		Putu tīrīšanas līdzeklis	RM 59

* Atdalītājam draudzīgs

** tikai īslaicīgai lietošanai, divpakāpju metode, noskalojiet ar tīru ūdeni.

Piegādes komplekts

Izsainojot pārbaudiet, vai saturs ir pilnīgs. Transportēšanas bojā-jumu gadījumā, lūdzu, informējiet savu izplatītāju.

Norādījum

Piegādes komplektā ir iekļauta standarta sprausla. Citi piederumi nav iekļauti piegādes komplektā.

lerīces apraksts

Attēls A

① lerīces vāks pa kreisi
② Sistēmas uzturēšanas līdzekļa uzpildes vieta
③ lerīces vāks pa labi
④ Vadības panelis + elektriskā kārba
⑤ lerīces pārsega stiprinājuma skrūves pa labi
⑥ lerīces pārsega stiprinājuma skrūves pa kreisi
⑦ Gāzes vārsts
⑧ Gāzes bloka elektroiekārtas skapis
⑨ Motora spaiļu kārba
⑩ Sūkna ellas uzpildes punkts
⑪ Gāzes pieslēgums
⑫Üdens ieplüde
⑬Augstspiediena izeja
⑭Spiediena akumulators
⑮ Sistēmas uzturēšanas līdzekļa iestatījumi + servisa slēdzis
⑯ Tīrā ūdens filtrs
⑰Drošības bloks
18 Pludintvertne ar sistēmas uzturēšanas līdzekļa tvertni
⑲ Izplūdes gāzu izeja
20 Caurplūdes ūdens sildītājs
21 Standarta sprausla

Atseviški ir pieejami šādi montāžas komplekti:

• Tālvadības pults (nav attēlota)
- Spiediena samazināšana (nav attēlota)
• Otrais tīrīšanas līdzeklis + dozēšana
• Tērauda pamatnes rāmis (nav attēlots)
- Üdens pieplüdes magnētiskais vārsts (nav attēlots)
- Ekspluatācijas stundu skaitītājs + manometrs

Vadības panelis

Attēls B

①Galvenais slēdzis
② Servisa izvēlnes kontrollampiņa (sarkana)
③ Servisa kontrollampiņa (sarkana)
④ Darbības kontrollampiņa (zaļa)
⑤ Tīrīšanas līdzekļa kontrollampiņa (oranža)
⑥ Sistēmas kopšanas līdzekļa kontrollampiņa (oranža)
⑦ Gāzes degla atiestatīšana
⑧ Ekspluatācijas stundu skaitītājs (opcija)
⑨ Tīrīšanas līdzekļa dozēšanas vārsts 2 (opcija)
⑩Manometrs (opcija)
⑪ Tīrīšanas līdzekļa dozēšanas vārsts 1

LED indikatoru nozime

Kontrollampiņa Mirgojo-šais kods	Nozīme
KontrollampiņaServisa izvēlne (sarkana)	- Šis indikators ir svarīgs tikai servisa tehniķiem.
KontrollampiņaServiss (sarkans)	spīd Servisa/apkopes darbu veik-šanapēc 600 h sūkņa darbībaspēc 400 h degļa darbības
	mirgo 1x lerīcē noplūdelerīce izslēdzas.
	mirgo 2x Kļūdas strāva/spriegums:AsimetrijaVirstrāva/strāva zem no-minālāspārspregums/zemspriegumslerīce izslēdzas.
	mirgo 3x Aizšardzības tinumu kontak-ta bojājumslerīce izslēdzas.
	mirgo 4x Izplūdes gāzu klūda lerīce izslēdzas.
	mirgo 5x Ūdens trūkums/sausa tecē-šanalerīce izslēdzas.
	mirgo 6x LED liesmas sensors ir pārāk spilgts / pārāk tumšslerīce izslēdzas.
	mirgo 7x Ūdens izplūdes temperatūras sensora klūda lerīce izslēdzas.
	mirgo 8x Komunikācijas klūda lerīce izslēdzas.
KontrollampiņaDarbība (zaļa)	spīd Normāla darbība bez klūdām
	mirgo 1x Sūknis ir nepārtraukti darbo-jies 30 minūtes
	mirgo 2x Sūknis ir nepārtraukti nedar-bojies 30 minūtes
Tīrīšanas līdzekļa kontrollampiņa (oranža)	spīd Mazgāšanas līdzeklis 1 tukšsmirgo 1x Mazgāšanas līdzeklis 2 tukšs
Sistēmas kopšanas līdzekļa kontrollam-piņa (oranža)	spīd Sistēmas kopšana tukša

Augustspiediena pistole un uzgalis (piederumi)

Norādījum

Piegādes komplektā nav iekļauti nekādi piederumi.

Attêls C

① Vibrasoft rotējošā sprausla
②Uzmavuzgrieznis
③Augstspiediena sprausla
④Strūklas caurule EASY!Lock
⑤ Spiediena/daudzuma regulēšana
⑥Augstspiediena pistole EASY!Force
⑦Drošības fiksators
⑧Sprūda svira
⑨Drošības svira
⑩ Augstspiediena šljūtene EASY!Lock

Darbības apraksts

- Aukstais üdens nonāk augstspiediena sūkņa iesūknēšanas pusē caur motora dzesēšanas spirāli un pludiņa tvertni. Sistēmas apkope (RM 110) tiek dozēta pludīntvertnē. Atkarībā no üdens cietības to pēc vajadzības var pielāgot klientu apkalpošanas dienestā. Sūknis transportē üdeni un mazgāšanas līdzekli, kas iesūkts caur caurplūdes üdens sildītāju.

Mazgāšanas līdzekļa daudzumuūdenī var regulēt, izmantojot dozēšanas vārstu. Caurplūdesūdens sildītāju silda deglis.

- Augstspiediena izvads ir savienots tieši ar augstspiediena šlūteni vai ar ēkā esošo augstspiediena tiklu. Augstspiediena pistole ir savienota ar šī tikla pieslēguma punktiem, izmantojot augstspiediena šlūteni.

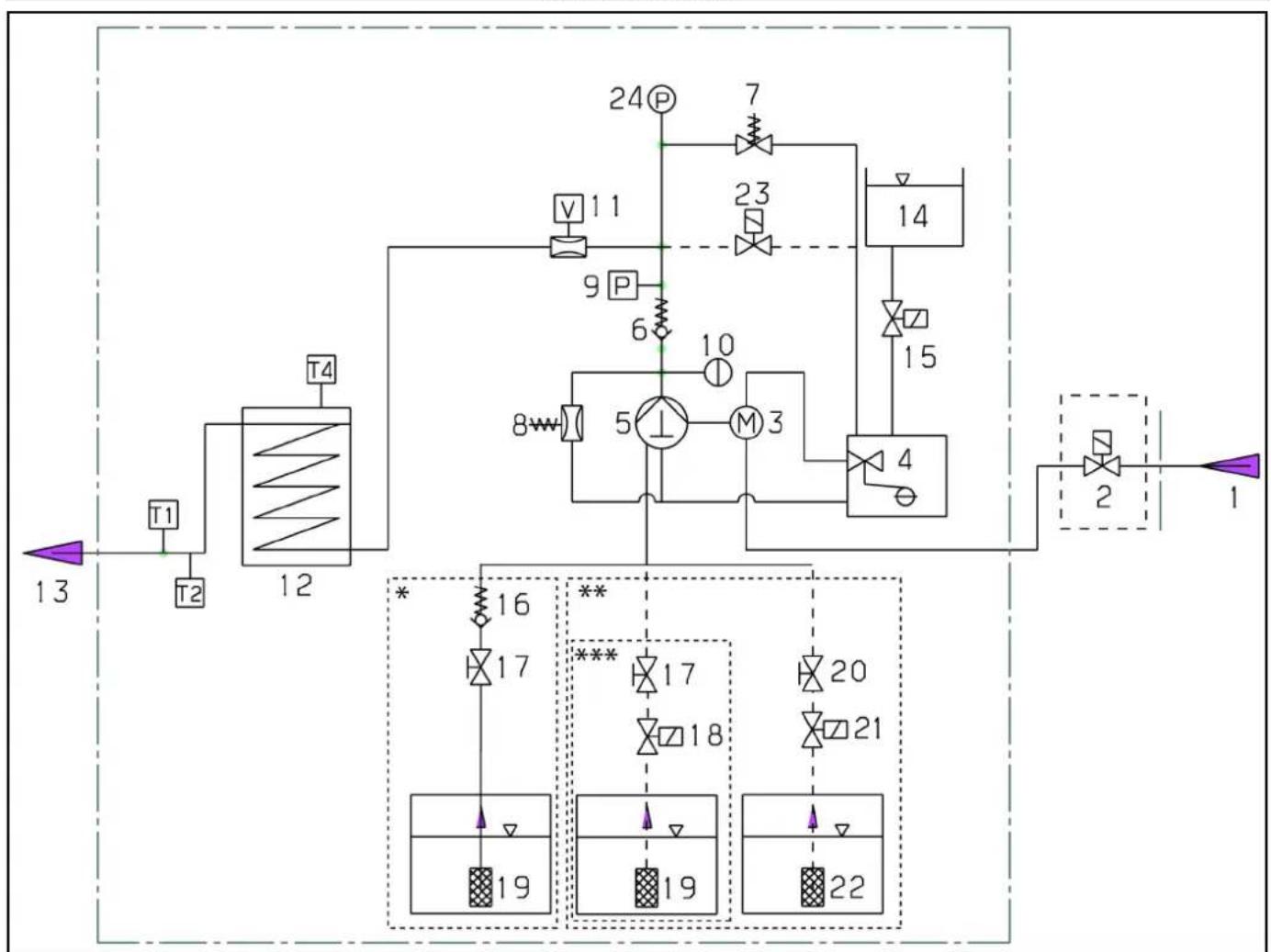

Plūsmas shēma

    N["*"] --> O["16"]
    N --> P["17"]
    Q["**"] --> R["17"]
    Q --> S["18"]
    T["***"] --> U["17"]
    T --> V["18"]
    W["20"] --> X["21"]
    Y["22"] --> Z["19"]

①Ūdens pievads

② Elektromagnētiskā vārsta ūdens ieplūde (papildaprīkojums)

③Elektromotors

④Pludintvertne

⑤Augstspiediena sūknis

⑥Pretvārsts

⑦ Drošības vārsts

⑧ Pārplūdes vārsts

⑨Spiediena slēdzis

⑩ Akumulators augstspiedienam

⑪ Ūdens iztrūkuma drošinātājs

⑫ Caurplūdes ūdens sildītājs

T1 ūdens izplūdes temperatūras devējs

T2 temperatūras ierobežotājs

T4 Izplūdes gāzu temperatūras monitors

* Plūsmas shēma ar 1 tīrīšanas līdzekli bez tālvadības pults (piegādes statuss)

** Plusmas shēma ar 2 tīrīšanas līdzekliem un tālvadības pulti (opcija)

*** Plūsmas shēma ar 1 tīrīšanas līdzekliem un tālvadības pulti (opcija)

⑬Augstspiediena izeja

⑭ DGT konteiners (sistēmas apkope)

⑮ DGT elektromagnētiskais vārsts (sistēmas apkope)

⑯ Tīrīšanas līdzekļa pretvārsts

⑰ Dozēšanas vārsts 1

⑱ Tīrīšanas līdzekļa magnētiskais vārsts 1 (opcija)

⑲ Tīrīšanas līdzekļa iesūkšana 1

⑳ Dozēšanas vārsts 2 (papildaprīkojums)

⑳ Tīrīšanas līdzekļa magnētiskais vārsts 2 (opcija)

⑳ Tīrīšanas līdzekļa iesūkšana 2 (opcija)

23 Spiediena atslogošanas värsts (opcija)

⑳Manometrs (opcija)

Sistēmas uzstādīšana

Norādījum

Uzstādīšanu drīkst veikt tikai pilnvaroti speciālisti!

Izkraušana

Piegādes laikā ierīce tās nodrošināšanai ir pieskrūvēta pie transportēšanas paletes.

1. Nonemiet kartonu un koka brusas.
2. Atskrūvējiet ierīces pārsega skrūves un nonemiet pārsegu.
3. Atskrūvējiet 2 skrūves priekšpusē labajā pusē un aizmugurē kreisajā pusē, lai atbrīvotu ierīces rāmi no paletes.

Attëls D

1. Noceliet ierīci no paletes un atkal uzstādiet pārsegu.

Vispārīgi

• lerīces apkures sistēma ir aizdedzes ierīce. Uzstādīšanas laikā jāievēro vietēji spēkā esošie noteikumi.
• Izmantojiet tikai pārbaudītus dūmvadus un dūmgāzu caurules.

Norādes par gāzes instalāciju

• Gāzes cauruļu instalāciju, kā arī iekārtas pieslēgšanu gāzes sistēmai drīkst veikt tikai specializēts uzņēmums, kas ir pilnvarots gāzes un ūdens apgādes jomā.
• Gāzes degla regulēšanu un remontu drīkst veikt tikai apmācīti Kärcher klientu apkalpošanas servisa speciālisti.

Gāzes caurules

• Gāzes padeves cauruḥvadā, kura nominālajam diametram jābūt vismaz 1 collai, jāparedz manometrs un noslēgvārsts.
• Augstspiediena sūkņa radīto vibrāciju dēļ savienojums starp cieto gāzes cauruli un iekārtu jāveido, izmantojot elastīgu gāzes šlūteni.
• Gāzes padeves cauruļvadiem, kas garāki par 10 m, jānodrošina 1 1/2 collas vai lielāks nominālais diametrs. lekārtas gāzes pieslēguma nominālais diametrs ir 1 colla.

⚠BİSTAMI

Savainošanās risks

Pieslēguma nipelis nedrīkst griezties attiecībā pret degļa korpu-su. Vītnes savienojums ir jāhermetizē ar DVGW apstiprinātiem hermētīkiem. Pēc pieslēgšanas savienojuma vieta jāpārbauda, vai tajā nav noplūdes, izmantojot DVGW apstiprinātu noplūdes noteikšanas aerosolu.

Gāzes caurules diamets jāaprēķina saskaņā ar DVGW TRGI. Iekārtas gāzes pieslēguma nominālais diamets nav automātiski vienāds ar cauruļvada nominālo diametru. Gāzes cauruļvada izmēriem un instalācijai jāatbilst attiecīgajiem standartiem un noteikumiem.

Gaisa/dūmgāzu novadīšana

• Gaisa/izplūdes caurules komponenti nav iekļauti iekārtas komplektācijā. Uzstādot ēkās, jāņem vērā vietējos priekšrakstus.
• Katrai iekārtai jābūt pieslēgtai pie atseviška dūmvada.
• Dūmgāzu novadīšana jāveic atbilstoši vietējiem PIEZĪMEiku-miem un, vienojoties ar atbildīgo skurstenslauki.

Gāzes iekārta ar dūmgāzu sistēmu, kas sadegšanas gaisu saņem no uzstādīšanas telpas

Tips B23

Gāzes iekārta bez plūsmas drošinātāja, kurai visas dūmgāzu izplūdes kanāla daļas, kas atrodas zem pārspiediena, ieskauj sa-degšanas gaiss. B23 instalācija dod iespēju iekārtu pieslēgt pie parastā viena dūmvada skursteņa atbilstoši DIN 18160 un darbi-nāt to atkarībā no telpas gaisa. Priekšnoteikums ir, lai skurstenis būtu piemērots B23 tipa pieslēgumam. To var panākt,piemēram, atjaunojot skursteni, uzstādot tajā nerūsējošā tērauda cauruli.

Norādījum

Lai pieslēgtu pie apaļa skursteņa, jāizmanto komplektā iekļautā dūmgāzu savienojuma īscaurule (daļas Nr. 4.656-014).

Adaptera 4.656-014.0 diamets ir 199 mm + 0 mm / -1 mm.

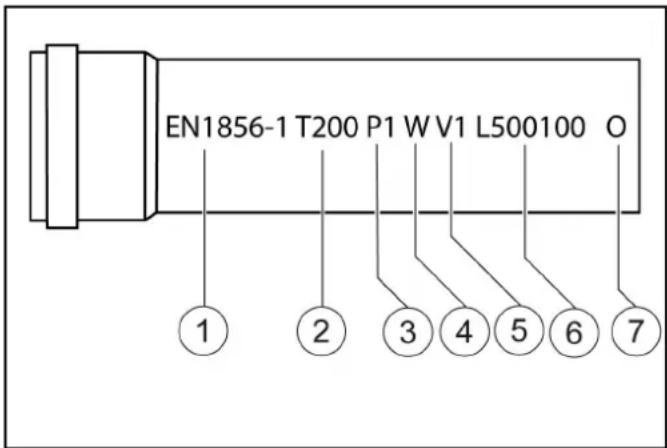

Dūmgāzu sistēma

EN1856-1 T200 P1 W V1 L500100 O ① ② ③ ④ ⑤ ⑥ ⑦

① EN1856-1: lekārta atbilst specifikācijām
② T200 : Temperatūras klase 200 °C vai augstāka
③P1: Spiediena klase P1 vai augstāka H1
④ W: Izturība pret kondensātu; mitras izplūdes gāzes
⑤ V1: Korozijas klase V1 gāzveida
⑥ Materiāls: Nerūsējošais tērauds 14404 1 mm
⑦ O: Izturības klase pret sodrējiem; nav izturīgs pret sodrējiem

Montāža pie sienas

• Pirms veicat montāžu pie sienas pārliecinieties par sienas izturību. Izmantojiet piemērotus sienu dībelus un skrūves betona, dobu bloku, kieģeļu un gāzbetona sienām, piemēram, injekcijas enkurs.
• lerīce nedrīkst būt stingri savienota ar ūdensapgādes vai augstspiediena cauruļvadu. Savienojošās šlūtenes vienmēr ir jāuzstāda.
• Nodrošiniet aizbīdni starp ūdens cauruľvadu un savienojuma šlūteni.

Augstspiediena caurułu uzstādīšana

Attëls F

Augustspiediena cauruļu uzstādīšanas laikā ievērojiet attiecīgos valsts likumdevēja PIEZĪMEikumus.

• Spiediena kritumam cauruļvadā jābūt mazākam par 1,5 MPa.
  • Gatavie cauruļvadi jāpārbauda pie 32 MPa.
• Cauru vadu izolācijai jābūt izturīgai pret temperatūru līdz 100°C.

Tīrīšanas līdzekļa tvertnes atteice

1. Uzstādiet tvertnes tā, lai tīrīšanas līdzekļa apakšējais līmenis atrastos ne vairāk kā 1,5 m zem ierīces pamatnes un augšē- jais līmenis nebūtu virs ierīces pamatnes.

Tālvadība (opcija)

Tālvadību var savienot starp ierīci un pieslēgšanas punktiem. Tā lauj darbināt ierīci tieši pie pieslēguma vietas.

Atkarībā no lietojuma ir pieejami dažādi tālvadības montāžas komplekti.

	Funkcija Apraksts
	Reset (atiestatīšana)	Pēc gaidīšanas laika beigām ierīci var atkārtoti iedarbināt tieši nēmšanas vietā.
	Avārijapture
	leslēgšana/izslēgšana + mazgāšanas lī-dzeklis (rotācijas slēdzis)Viena darbstacija	lerīces ieslēgšana un izslēgšana nēmšanas vietā.Karstā ūdens funkcijas aktivizēšana (ieslēdzas deglis).Izvēle, vai pievienot mazgāšanas līdzekli:Bez piejaukuma, ar piejauku-mu RM 1 vai ar piejaukumu RM 2, kā PIEZĪMEikts uz ierīces.
	leslēgšana/izslēgšana + mazgāšanas lī-dzeklis(spiedienslēdži)līdz 5 sēdvietām	lerīces ieslēgšana un izslēgšana nēmšanas vietā.Karstā ūdens funkcijas aktivizēšana (ieslēdzas deglis).Izvēle, vai pievienot mazgāšanas līdzekli:Bez piejaukuma, ar piejauku-mu RM 1 vai ar piejaukumu RM 2 (opcija), kā PIEZĪMEikts uz ierīces.

Üdens pieslēgums

Attēls E

1. Savienojiet ūdens padeves atveri ar ūdensvadu, izmantojot piemērotu šlūteni.

2. Üdens padeves jaudai jäbüt vismaz 1300 l/h pie vismaz 0,15 MPa.

3. ūdens temperatūra nedrīkst pārsniegt 30 °C.
4. Ja ir uzstādīts papildkomplekts "Elektromagnētiskais vārsts ūdens ieplūdei", vārsts blokē ūdens ieplūdi līdz brīdim, kad ir nepieciešams ūdens nēmšanas vietā vai ierīce ir ieslēgta.

Elektrības pieslēgums

Norādījum

leslēgšanas process rada īslaicīgus sprieguma kritumus. Neizdevīgu tīkla nosacījumu gadījumā var rasties citu ierīču darbības traucējumi.

IEVĚRĪBAI

Tikla pretestības pārsniegšana

Īssavienojuma radīts elektriskās strāvas trieciens

Maksimāli pieļaujamā tīkla pretestība elektriskā pieslēguma pun- ktā (skatīt “Tehniskie dati”) nedrīkst tikt pārsniegta.

Neskaidribu gadijumā attiecībā uz Jūsu pieslēguma punkta tīkla pretestību, lūdzu, sazinieties ar savu energoapgādes uzņēmu-mu.

• Pieslēguma vērtības skatiet tehniskajos datos un tipa datu plāksnītē.
• Elektrības pieslēguma izveide jāveic elektriķim, un tam jāat-bilst IEC 60364-1 prasībām.
• Darba zonā esošajām strāvu vadošajām dalām, kabeliem un ierīcēm jābūt nevainojamā darba kārtībā un aizsargātām pret ūdens strūklu.

⚠BİSTAMI

Strāvas trieciena radīti draudi dzīvībai!

Ja ierīci darbina no kontaktligzdas bez klūdainas strāvas aizsardzības slēdža vai bez aizsargkontakta (zemējuma), bojājuma gadījumā pastāv letāla elektriskās strāvas trieciena risks!

lerīci izmantojiet tikai kontaktligzdās ar aizsargkontaktu un ar klū-dainas strāvas aizardzības slēdzi ar nominālo atteikuma strāvu, kas nepārsniedz 30 mA.

Pirmās ekspluatācijas uzsākšana

Norādījum

Rūpnīcā iekārta ir iestatīta uz G 20 gāzes tipu. Pārveidojot dabasgāzes iekārtu uz G 25, dabasgāzes izplūdes gāzu vērtības ir jā- iestata saskaṇā ar servisa informāciju.

Uz pievienotās tukšās etiketes tiek uzrakstīts no jauna iestatītais gāzes veids, un tā tiek piestiprināta uz etiketes lauka iekārtas labajā pusē. Vienlaikus ir jānoņem rūpnīcā uzstādītā zīme, kas norāda G 20.

1. Pārbaudiet gāzes pieslēgumu.

Augustspiediena pistoles, strūklas caurules, sprauslas un augustspiediena šlūtenes montāža

Ierīce ar ANTI!Twist: Piestipriniet dzelteno augstspiediena šlūtenes savienojumu augstspiediena pistolei.

Norādījum

EASY!Lock sistēmas ātrā savienojuma vītne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

1. Strūklas cauruli savienojiet ar augstspiediena pistoli un savie-nojumu pievelciet ar roku (EASY!Lock).

Attels G

1. Uzspraudiet augstspiediena sprauslu uz strūklas caurules.
2. Uzskrūvējiet uzmavuzgriezni un pievelciet ar roku (EASY!Lock).
3. Ierīce bez šlūtenes uztīšanas spoles: Savienojiet ierīces augstspiediena šlūteni ar augstspiediena pistoli un augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).
4. Ierīce ar šlūtenes uztīšanas trumuli: Augstspiediena šlūteni savienojiet ar augstspiediena pistoli un savienojumu pievelciet ar roku (EASY!Lock).

IEVĚRĪBAI

Sarullēta augstspiediena šlūtene

Bojājumu risks

Pirms darbu uzsākšanas pilnībā notīt augstspiediena šlūteni.

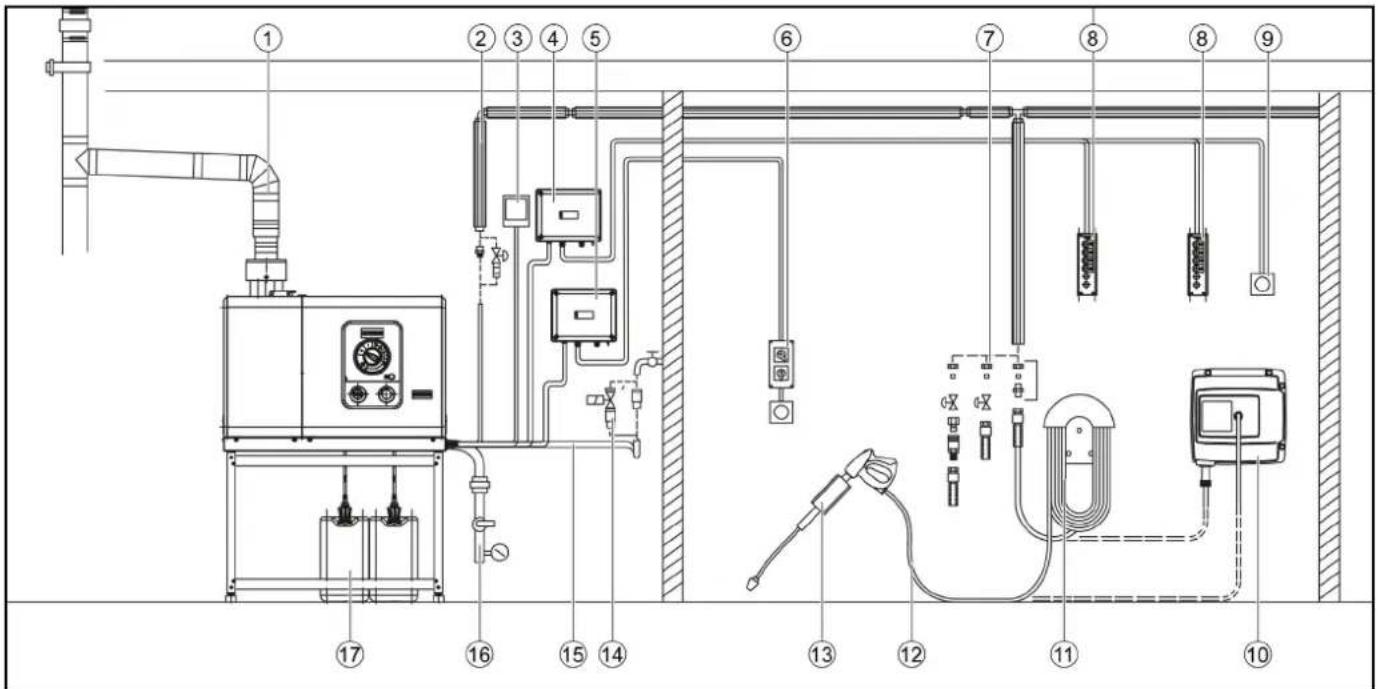

Uzstādīšanas piemērs

① Dūmvadu gāzes caurule
② Cauruļvadi ar siltumizolāciju
③ Atiestatīšanas taustiņš
④ Vadības skapja daudzkārtēja tālvadības pults
⑤ Vadības skapja vienkāršā tālvadības pults
⑥ Tālvadības pults montāžas komplekts (vienkāršs), ieskaitot avārijas apstāšanos
⑦ Savienojuma punkts ar noslēgkrānu un ātro savienotāju
⑧ Tālvadības pults montāžas komplekts (daudzkārtējs)
⑨ Avārijas apturēšanas poga
⑩ Šlūtenes uztīšanas trumulis
⑪ Šlūtenes turētājs
⑫ Augstspiediena šlūtene
⑬ Nemšanas vieta ar augstspiediena pistoli, strūklas cauruli un sprauslu
⑭ Elektromagnētiskā vārsta ūdens ieplūde
⑮ Üdens šlūtene
⑯ Gāzes pieslēgums
⑰ Tīrīšanas līdzekļa tvertne

Ekspluatācijas uzsākšana

⚠ BRĪDINĀJUMS

Savainošanās risks

Bojātas detaļas var izraisīt traumas, lietojot ierīci.

Pārliecinieties, lai ierīce, papildpiederumi, pievadi un pieslēgumi būtu nevainojamā stāvoklī. Ja stāvoklis nav ideāls, ierīci nedrīks-tat lietot.

1 Nodrošiniet ūdens pieplūdi.
2 Nonemiet mazgāšanas līdzekļa sūkni no ierīces.
3 P i e s l ēdziet mazutu.
4 Nodrošiniet strāvas padevi.

Sistēmas kopšana

Nosakiet un iestatiet sistēmas uzturēšanu

Norādījum

RM 110 cieta üdens gadījumā novērš apkures serpentīncaurules, ierīces un caurułu apkalkošanos.

Norādījum

RM 111 mīksta ūdens gadījumā atbalsta sūkņa uzturēšanu un aizsargā pret melnā ūdens veidošanos.

Üdens cietība (° dH)	Skala uz rotācijas slēdža (1-10)	Piemērojamie sistē-mas uzturēšanas pa-sākumi
<3 3 RM 111
3...7 1 RM 110
7...14 2 RM 110
14...21 3 RM 110
>21 4 RM 110

1. Nosakiet vietējo ūdens cietību caur vietējo piegādes uzņēmu-mu vai ar cietības testeri (pasūtījuma numurs 6.768-004.0).
2. Iestatiet sistēmas kopšanas devu, izmantojot vadības paneļa rotējošo slēdzi.

Sistēmas uzturēšanas līdzekļa papildināšana

• Sistēmas uzturēšanas līdzeklis novērš sildelementa apkalkošanos, strādājot ar kalkainu ūdensvada ūdeni. Tas mazās devās tiek pievienots pieplūdei pludina tvertnē.
• Ražotnē dozēšana ir iestatīta uz vidēju ūdens cietību, un, ja nepieciešams, to var pielāgot ūdens cietībai uz vietas
• lepildiet sistēmas kopšanas līdzekli.

Apkalpošana

Lietošanas gatavība

• Ja darbības laikā augstspiediena pistole ir aizvērta, ierīce izslēdzas.
• Ja aktivizējamā gaidīšanas režīma laikā (30 minūtes) pistole tiek atkal atvērta, ierīce automātiski restartējas.
• Ja tiek pārsniegts gaidīšanas režīms, drošības taimeris izslēdz sūkni un degli.
• Lai atkārtoti iedarbinātu ierīci, iestatiet ierīces slēdzi pozīcijā "0" un pēc tam to atkal ieslēdziet. Ja ierīce tiek vadīta ar tālvadības pulti, to var iedarbināt no jauna, izmantojot attiecīgo slēdzi uz tālvadības pults.

Lietošanas gatavības izveidošana

IEVĚRĪBAI

Savainošanās risks

Traumu gūšanas risks, ko rada izplūstoša, iespējams, karsta ūdens strūkla.

Pirms katras lietošanas pārbaudiet, vai ierīcei nav bojājumu.

1. Pirms katras lietošanas reizes pārbaudiet, vai augstspiediena šlūtene, caurulvads, savienotājelementi un strūklas caurule nav bojāta.

2. Nekavējoties nomainiet nehermētiskās detaļa un aiztaisiet no- plūdušos savienojumus.

3. Pārbaudiet, vai šlūtenes savienojums ir cieši pieguļošs un nav noplūdes.
4. Pārbaudiet mazgāšanas līdzekļa tvertnes piepildījuma līmeni un, ja nepieciešams, uzpildiet mazgāšanas līdzekli.
5. Pârbaudît sistēmas kopšanas uzpildes līmeni, nepieciešamības gadījumā to papildiniet.

Sprauslu izvēle

⚠UZMANĪBU

Bojājumu draudi nepareizas sprauslas dēl

Tīrot ar apalo strūklu, var sabojāt transportlīdzekļa riepas. Transportlīdzekļa riepas vienmēr tīriet ar plakanu smidzinātāju (25°) un vismaz 30 cm attālumā.

Atkarībā no tīrīšanas uzdevuma mēs iesakām izmantot šādas sprauslas:

Spraus-la	Dajas numurs	Izsmidzināšanas leņķis	Spiediens (MPa)
HDS 10/21-4 St gāze
050 2.113	-054.0 40° 21
050 2.113	-023.0 25° 21
050 2.113	-034.0 0° 21
060 2.113	-026.0 25° 15
060 2.113	-048.0 15° 15
060 2.113	-036.0 0° 15
070 2.113	-028.0 25° 11
070 2.113	-049.0 15° 11
072 2.113	-013.0 25° 10

Sprauslas nomaina

⚠BİSTAMI

Savainojumu gūšanas risks!

Pirms sprauslas nomainas izslēgt ierīci un izmantot augstspiediena pistoli, līdz ierīce ir atbrīvota no spiediena.

1. Nofiksēt augstspiediena pistoli, šīm nolūkam drošinātāju pabī-dīt uz priekšu.
2. Nomainīt sprauslu.

Ekspluatācija ar auksto ūdeni

Nelielu netīrumu notīrīšanai un skalošanai, piem., piemēram, dārza ierīcēm, terasei, darbarīkiem.

1. lerīces slēdzi iestatīt uz "l".

Ekspluatācija ar karsto ūdeni

⚠BİSTAMI

Karsts üdens

Applaucēšanās draudi

Izvairieties no saskares ar karstu üdeni.

1. Iestatiet ierīces slēdzi atbilstoši nepieciešamajai temperatūrai.

Eco pakāpe

lerīce darbojas visekonomiskākajā temperatūras diapazonā (maks. 60 °C).

Ekspluatācija ar tīrīšanas līdzekli

⚠BİSTAMI

Savainošanās risks ar tīrīšanas līdzekli

Nopietns kaitējums veselībai, nepareizi izmantojot tīrīšanas li-dzeklus.

levērojiet tīrīšanas līdzekļa ražotāja drošības datu lapu. Valkājiet norādītos individuālos aizsardzības līdzekļus.

Norādījum

KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu tīrīšanas līdzekļu informācijas lapas.

1. Tīrīšanas līdzekļa iesūkšanas šļūteni iekārt tvertnē ar tīrīšanas līdzekļi.

2. Tīrīšanas līdzekļa dozēšanas vārstu iestatīt uz vēlamo devu. Dozēšana tiek iestatīta pakāpeniski no 0 (nav mazgāšanas līdzekļa) līdz 6 (lielākā deva).

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un laut iedarboties (nelaut nožūt).
2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Pēc lietošanas ar tīrīšanas līdzekliem

1. legremdēt filtru tīrā ūdenī.
2. Dozēšanas vārstu pagriezt uz augstāko tīrīšanas līdzekļa koncentrāciju.
3. leslēgt ierīci un minūti izskalot.

Darbība ar tīrīšanas līdzekli nemšanas vietā

Kā alternatīvu mazgāšanas līdzekļa dozēšanai ierīcē mazgāšanas līdzekli var pievienot arī tieši nemšanas vietās.

Šim nolūkam ir pieejamas dažādas iespējas, piem., putu veidošanas uzgalis.

⚠ BRĪDINĀJUMS

Savainošanās risks ar tīrīšanas līdzekli

Veselības apdraudējums, kuru rada nepareiza apiešanās ar tīrīšanas līdzekliem.

levērojiet drošības norādes uz tīrīšanas līdzekļa.

IEVÉRĪBAI

Nepiemērotu tīrīšanas līdzekļu radīta bojājumu bīstamība

Nepiemēroti tīrīšanas līdzekļi var radīt ierīces un tīrāmā objekta bojājumus.

Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus.

levērojiet tīrīšanas līdzeklim pievienotos dozēšanas ieteikumus un norādes.

Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi.

Norādījum

KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informācijas lapas.

Attēls H

①Tvertne
②Putu sprausla
③Augstspiediena pistole
④ Sūkšanas šljutene
⑤Diafragmas komplekts

Tīrīšanas līdzekļa piejaukums: 3=augsts, 2=vidējs, 1=zems

1. Noskrūvējiet tvertni.
2. Sūkšanas šlūtenē ievietojiet vēlamo profilu.
3. Tvertnē iepildiet tīrīšanas līdzekli.
4. Pieskrūvējiet tvertni putu sprauslai.
5. Atvienojiet strūklas cauruli no augstspiediena pistoles.
6. Pudeli ar putu veidošanas uzgali pievienot augstspiediena pistolei un stingri pievilkt ar roku.
7. Uzsākt augstspiediena tīrītāja ekspluatāciju.

Pēc lietošanas ar tīrīšanas līdzekliem

Putu veidošanas uzgali pēc tā lietošanas nepieciešams izskalot, lai izvairītos no tīrīšanas līdzekļa nosēdumiem.

1. Noskrūvējiet tvertni.
2. Atlikušo tīrīšanas līdzekli ielejiet atpakaļ tā piegādes iepakojumā.
3. Piepildiet tvertni ar tīru ūdeni.
4. Pieskrūvējiet tvertni putu veidošanas uzgalim.
5. Pudeli ar putu veidošanas uzgali padarbiniet apm. 1 minūti, lai izskalotu tīrīšanas līdzekļa atliekas.
6. Iztukšojiet tvertni.

Augstspiediena pistoles atvēršana /aizvēršana

1. Izmantot drošības sviru un sprūdu.
   Augustspiediena pistole tiek atvērta.
2. Atlaist fiksācijas sviru un sprūdu.

Augustspiediena pistole tiek aizvērta.

Spiediena / apjoma regulēšana pie augstspiediena pistoles

⚠BİSTAMI

Briesmas valigas térauda caurules del

Savainošanās risks

lestatot spiediena / apjoma regulēšanu, pārliecinieties, ka smidzināšanas caurules skrūvsavienojums nav valīgs.

1. lerīces slēdzi iestatīt uz maks. 98 °C.

2. Regulējiet darba spiedienu un padeves daudzumu, pagriežot augstspiediena pistoles spiediena / apjoma regulatoru (bez pakāpēm) (+/-).

lerīces izslēgšana

⚠BİSTAMI

Applaucēšanās risks ar karstu ūdeni

Saskare ar karstu üdeni var izraisīt apdegumus.

Pēc darbības ar karstu ūdeni ierīci vismaz 2 minūtes jādarbina ar aukstu ūdeni ar atvērtu augstspiediena pistoli, lai atdzesētu.

1. Aizveriet ūdens pieplūdi.

2. Atveriet augstspiediena pistoli.

3. Ar ierīces slēdzi ieslēdziet sūkni un ľaujiet tam darboties 5–10 sekundes.

4. Aizveriet augstspiediena pistoli.

5. lerīces slēdzi iestatīt uz "0/OFF" (izsl.).

6. Aizveriet üdens ieplüdes krānu un, ja nepieciešams, aizveriet arī citus krānus pie üdens nemšanas vietām.

7. Atvienojiet ūdens pieslēgumu.

8. Darbiniet augstspiediena pistoles pie ṣemšanas vietām, līdz sistēmā tiek pazemināts spiediens.

9. Nofiksējiet augstspiediena pistoles, šim nolūkam pabīdiet fiksācijas sprūdu uz priekšu.

Izslēgšana ārkārtas situācijā

1. Galveno slēdzi pagrieziet pozīcijā "0".

2. Aizveriet ūdens pieplūdi.

3. Izmantot augstspiediena pistoli, līdz ierīce ir bez spiediena.

4. Noslēdziet gāzes padevi.

Transportēšana

⚠UZMANĪBU

Savainojuma draudi, bojājumu risks

Transportējot nemiet vērā ierīces svaru.

1. Pārvadājot transportlīdzekļos nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstoši attiecīgajai direktīvai.

Uzglabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks svara neievērošanas rezultātā!

lerīci transportējot un uzglabājot, tās svara dēl pastāv savainoša-nās un bojājumu risks.

Transportējot un uzglabājot ierīci, ṣemiet vērā ierīces svaru, skatīt nodalu Tehniskie dati.

IEVĚRĪBAI

Bojājumu risks sala ietekmē!

Üdens, kas nav pilnībā izlaists, sasalstot var sabojāt ierīci un pie-derumus.

Pilnībā iztukšojietūdeni no ierīces un piederumiem.

Aizsargājiet ierīci un piederumus no sala.

Kopšana un apkope

Tehniskās apkopes līgums

Lai nodrošinātu uzticamu iekārtas darbību, iesakām noslēgt apkopes līgumu. Sazinieties ar savu atbildīgo KÄRCHER klientu dienestu.

Apkopes intervāli

Katru dienu

1. Pärbaudiet augstspiediena pistoli.

2. Pārbaudiet tīkla kabeli.

3. Pārbaudiet mazgāšanas līdzekļa tvertņu uzpildes līmeni.

4. Pārbaudiet sistēmas kopšanas uzpildes līmeni.

5. Pārbaudīt augstspiediena šlūtenes.

Katru nedēļu

IEVÉRÍBAI

Bālganas ellas radīta bojājuma bīstamība

Darbs ar bālganu ellu var izraisīt ierīces bojājumus.

Ja ella ir bālgana, nekavējoties informējiet pilnvaroto klientu servisu.

1. Pārbaudiet, vai iekārtai nav noplūdes.

2. Pārbaudiet sūkna ellas izskatu un līmeni.

3. Pārbaudiet svārstību slāpētāju.

Reizi mēnesī

1. Pārbaudiet sūkņa hermētiskumu.
2. Pärbaudiet, vai iekārtā nav iekšējo nogulšņu. Lai to izdarītu, iedarbiniet sistēmu ar strūklas cauruli bez augstspiediena sprauslas. Ja darba spiediens uz ierīces manometra (opcionāli) paaugstinās virs 3 MPa, iekārta ir jāatkalko.
3. lztīriet tīrā ūdens filtru.
4. Iztīriet degvielas filtru.

Ik pēc sešiem mēnešiem vai pēc tehniskās apkopes ierīces displejā

1. Nomainīt augstspiediena sūkna ellu.
2. Klientu apkalpošanas dienestā pārbaudiet un iztīriet visu iekārtu.

Reizi gadā

1. Nomainiet degvielas filtru (vajadzības gadījumā agrāk).
2. Veiciet drošības pārbaudi.

Vēlākais ik pēc 5 gadiem

- Spiediena pārbaudi veikt saskaṇā ar ražotāja norādēm.

Apkopes darbi

Ellas nomaina

Ellas veidu un uzpildes daudzumu skatīt nodalā “Tehniskie dati”.

1. Sagatavojiet savākšanas tvertni apm. 1 litram ellas.
2. Atlaist ellas iztukšošanas skrūvi.
3. Ellu notecināt savākšanas tvertnē.

Norādījum

Veco ellu utilizēt videi draudzīgā veidā vai nodot autorizētā savākšanas punktā.

1. Vēlreiz pievelciet ellas iztukšošanas skrūvi.
2. Lēnām uzpildiet jaunu ellu līdz mērstikla centram vai starp "Min" un "Max" markejumu uz mērstikla.

Ierīces atgaisošana

1. leslēdziet ierīci "I/ON" (lesl.).
2. Atblokējiet augstspiediena pistoles sviru.
3. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
4. Laujiet ierīcei darboties līdz 2 minūtēm, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem.
5. Atlaidiet augstspiediena pistoles sviru.
6. Nofiksējiet augstspiediena pistoles sviru.

Tirā ūdens filtra tirišana

1. Aizveriet üdens pieplüdi.
2. Atskrūvējiet ierīces apvalka skrūves un nonemiet apvalku.
3. Atskrūvējiet filtra korpusu sūkņa priekšpusē un noņemiet ūdens filtru.
4. Notīriet filtru un, ja nepieciešams, nomainiet to.
5. Samontējiet ierīci apgrieztā secībā.

Ierīces atkaļkošana

Ja caurułvados ir nogulsnes, plūsmas pretestība palielinās tā, ka motora slodze klūst pārāk liela.

⚠BĪSTAMI

Uzliesmojošas gāzes apdraudējums

Sprādzienbīstamība

Atkałkošanas procesa laikā aizliegts smēkēt. Nodrošiniet labu ventilāciju.

⚠BİSTAMI

Skābes radīts apdraudējums

Kīmiskā apdeguma draudi

Lietojiet aizsargbrilles un aizsargcimdus.

Izpilde:

Saskaņā ar likumdošanas noteikumiem atkalkošanai drīkst izmantot tikai pārbaudītus kaļqakmens šķīdinātājus ar apstiprinājuma marķējumu.

• RM 101 izškīdina atkalkošanas un tīrīšanas līdzekla atliekas.
• Piepildiet 20 litru tvertni ar 15 litriem üdens.
• Pievienojiet 1 litru kałkakmens škīdinātāja.
• Ūdens šlūteni pieslēgt tieši pie sūkņa galvas un brīvo galu iekārt tvertnē.
• Pievienoto strūklas cauruli bez sprauslas iespraust tvertnē.
• Motoru iedarbināt atbilstoši motora ražotāja lietošanas instrukcijai.
• Atveriet augstspiediena pistoli un atkałkošanas laikā to atkal neaizveriet.
• lestatiet temperatūras regulatoru uz 40 °C darba temperatūru.
• Laut ierīcei darboties, līdz tiek sasniegta darba temperatūra.
• Izslēdziet ierīci un ľaujiet tai 20 minūtes pastāvēt. Augstspiediena pistolei jāpaliek atvērtai.
• Visbeidzot ierīci iztukšot.

Norādījum

Aizsardzībai pret koroziju un skābju atlikumu neitralizēšanai mēs iesakām, izmantojot tīrīšanas līdzekļa tvertni, pēc tam caur ierīci izsūknēt sārmainu škīdumu (piemēram, RM 81).

Pretaizsalšanas aizsardzība

lerīce jāuzstāda no sala aizsargātās telpās. Ja pastāv sala risks, piem. uzstādot ierīci ārpus telpām, ierīce jāiztukšo un jāizskalo ar antifrīzu.

1. Noskrūvēt ūdens pieplūdes šlūteni un augstspiediena šlūteni.

2. Laut ierīcei darboties maks. 1 minūti, līdz sūknis un cauruļvadi ir tukši.

3. Noskrūvēt pievades cauruļvadu katla apakšpusē un iztukšot apsildes spirāli.
4. lepildiet pludiņa tvertnē tirdzniecībā pieejamu antifrīzu. levērot antifrīza ražotāja lietošanas noteikumus.
5. Novietojiet uztverošo tvertni zem augstspiediena izejas.
6. leslēgt ierīci (bez degļa), līdz ierīce ir pilnībā izskalota.

Norādījum

Antifrīzs nodrošina arī noteiktu aizsardzību pret koroziju.

Palīdzība traucējumu gadījumā

⚠BİSTAMI

lerīce, kas neapzināti ieslēdzas; pieskaršanās strāvu vado- šām daļām

Savainojuma draudi, strāvas sitiena bīstamība

Pirms darbu veikšanas pie ierīces izslēdziet ierīci.

Atvienojiet tikla spraudni.

Visas pārbaudes un darbus ar elektriskām daļām ir jāveic speciālistam.

Traucējumu gadījumā, kas šajā nodaļā nav minēti, uzmeklējiet autorizētu klientu servisu.

Kurš drīkst novērst traucējumus?

lekārtas izmantotājs: Darbus ar norādi „iekārtas izmantotājs“ drīkst veikt tikai nozīmētā persona, kuras droši spēj operēt un apkopt augstspiediena ierīces.

Elektrotehnikis: Darbus ar norādi "Elektrotehnikis" drīkst veikt tikai personas ar elektrotehniskās nozares izglītību.

Klientu serviss: Darbus ar norādi „Klientu serviss“ drīkst veikt tikai KÄRCHER klientu servisa montieri vai KÄRCHER autorizēts montieris.

Palīdzība traucējumu gadījumā

Kļūda	Cēlonis	Novēršana	Atbildīgais
Ierīce nedarbojas	Ierīcē nav sprieguma.	1. Pārbaudiet kontaktdakšu un kontaktligzdu.2. Pārbaudiet, vai sakrīt sprieguma norāde uz tipa plāksnītes ar strāvas avota spriegumu.3. Pārbaudiet, vai tīkla pieslēguma vadam nav bojājumu.	lekārtas izmantotājs, elektriķis-specialists
	Drošības taimera funkcija.	1. Īsi izslēdziet ierīci, pēc tam ieslēdziet ar ierīces slēdzi.	lekārtas izmantotājs
	Pārdedzis drošinātājs vadības kēdē.	1. Ievietojiet jaunu drošinātāju. Ja tas atkal izdeg, novērsiet pārslodzes iemeslu.	Klientu serviss
	Spiediena slēdzis HD (augstspiediens) bojāts.	1. Pārbaudiet spiediena slēdzi.	Klientu serviss
Deglis darbības laikā neaiz-degas vai liesma nodziest	Temperatūras regulators ir iestatīts pārāk zemu.	1. Iestatiet temperatūras regulatoru augstāk.	lekārtas izmantotājs
	Ierīces slēdzis nav iestatīts uz kar-sto ūdeni.	1. Iestatiet ierīcē augstāku temperatūru.	lekārtas izmantotājs
	Drošības blokā ir atslēdzies ūdens iztrūkuma drošinātājs (servisa kon-trollampiņa mirgo 5 reizes).	1. Nodrošināt pietiekamu ūdens padevi.2. Pārbaudiet ierīces hermētiskumu.	lekārtas izmantotājs
	Gāzes krāns ir aizvērts.	1. Atveriet gāzes krānu.2. Nospiediet gāzes degļa atiestatīšanas taustiņu „Reset”.	lekārtas izmantotājs
	Nostrādājis maksimālās temperatū-ras ierobežotājs ūdens izvadā (>110°C).	1. Pārbaudīt temperatūras regulatoru.	Klientu serviss
	Nostrādājis izplūdes gāzu temperatūras ierobežotājs (servisa kontrol-spuldze mirgo 4 reizes)	1. Ierīces slēdzi iestatiet uz “0”.2. Laujiet ierīcei atdzist.3. Ieslēgt ierīci.	lekārtas izmantotājs
	Kļūda parādās atkārtoti.	1. Informējiet klientu servisu.	Klientu serviss
Klūda	Cēlonis	Novēršana	Atbildīgais
Servisa kontrollampiņa mirgo 1x	Noplūde augstspiediena sistēmā.	1. Pārbaudiet augstspiediena sistēmas un savienojumu hermētiskumu.	Operatoriu
Servisa kontrollampiņa mirgo 2x	Pārāk liela motora strāvas padeves vai strāvas patēriņa klūda	1. Pārbaudiet tīkla savienojumu un tīkla drošinātājus.2. Informējiet klientu servisu.	Operatoriu
Servisa kontrollampiņa mirgo 3x	Motors ir pārslogots vai pārkarsis.	1. Ierīces slēdzi iestatiet uz “0”.2. Įaujiet ierīcei atdzist.3. leslēgt ierīci.	Operatoriu
	Kļūda parādās atkārtoti.	1. Informējiet klientu servisu.	Klientų aptarnavimo tarnyba
Servisa kontrollampiņa mirgo 4x	Nostrādājis izplūdes gāzu tempera-tūras ierobežotājs.	1. Ierīces slēdzi iestatiet uz “0”.2. Įaujiet ierīcei atdzist.3. leslēgt ierīci.	Operatoriu
	Kļūda parādās atkārtoti.	1. Informējiet klientu servisu.	Klientų aptarnavimo tarnyba
Servisa kontrollampína mirgo 5x	Ūdens trūkums.	1. Pārbaudiet ūdens pieslēgumu un pade-ves cauruļvadu.	Operatoriu
	Herkona slēdzis ir iestrēdzis ūdens iztrūkuma drošinātājā vai magnēta virzulī	1. Informējiet klientu servisu.	Klientų aptarnavimo tarnyba
Servisa kontrollampiņa mirgo 6x	Liesmas sensors ir izslēdzis degli.	1. Informējiet klientu servisu.	Klientų aptarnavimo tarnyba
Servisa kontrollampiņa mirgo 7x	Ūdens izplūdes temperatūras de-vēja klūda.	1. Informējiet klientu servisu.	Klientų aptarnavimo tarnyba
Servisa kontrollampiņa mirgo 8x	Komunikācijas klūda:	1. Informējiet klientu servisu.	Klientų aptarnavimo tarnyba
Deg servisa kontrolspuldze	Nepieciešamā apkope.Ierīce turpina darboties.	1. Informējiet klientu servisu. Klientu serviss
Nepietiekama tīrīšanas lī-dzekļa padeve vai tās nav vis-pār	Deva ir pārāk maza.	1. Palieliniet devu.	lekārtas izmantotājs
	Mazgāšanas līdzekļa filtrs ir aizsē-rējis vai vtertne ir tukša (mazgāša-nas līdzekļa LED iedegas vai mirgo).	1. Iztīriet filtru.2. Uzpildīt ar tīrīšanas līdzekli.	lekārtas izmantotājs
	Mazgāšanas līdzekļa iesūknēša-nas šļūtenes, dozēšanas vārsts vai elektromagnētiskais vārsts ir noplū-duši vai blokēti.	1. Pārbaudiet mazgāšanas līdzekļa padevi.2. Nomainiet bojātās vai noplūdušās daļas.	lekārtas izmanto-tājs, klientu serviss
	Kļūda parādās atkārtoti.	1. Informējiet klientu servisu.	lekārtas izmantotājs
Sistēmas kopšanas LED iede-gas	Patērētais sistēmas uzturēšanas laiks.	1. Papildināt sistēmas kopšanu.	Operatoriu
Sūknim nav spiediena	Sprausla izskalota.	1. Nomainiet sprauslu.	lekārtas izmantotājs
	Tīrīšanas līdzekļa vtertne ir tukša.	1. Papildiniet mazgāšanas līdzekli vai aiz-veriet dozēšanas vārstu.	lekārtas izmantotājs
	Nav pietiekami daudz ūdens.	1. Nodrošiniet pietiekamu ūdens padevi.	lekārtas izmantotājs
	Tīrā ūdens filtrs ir netīrs.	1. Iztīriet tīrā ūdens filtru.	lekārtas izmantotājs
	Tīrīšanas līdzekļa dozēšanas vārsts nav hermētisks.	1. Pārbaudiet un noslēdziet vārstu.	lekārtas izmantotājs
	Nehermētiska tīrīšanas līdzekļa šļūtenes nav hermētiskas.	1. Nomainiet mazgāšanas līdzekļa šļūte-nes.	lekārtas izmantotājs
	Pludiņa vārsts keras.	1. Pārbaudiet, vai vārsts brīvi kustas.	lekārtas izmantotājs
	Drošības vārsts nav hermētisks.	1. Pārbaudiet iestaṭījumus.2. Ja nepieciešams, uzlieciet jaunu blīvēju-mu.	Klientu serviss
	Plūsmas regulēšanas vārsts ir no-plūdis vai iestaṭīs pārāk zemu.	1. Pārbaudiet vārsta daļas.2. Nomainiet detaļas, ja tās ir bojātas, un iztīriet, ja tās ir netīras.	Klientu serviss
	Bojāts magnēta spiediena redukci-jas vārsts.	1. Nomainiet magnēta ventili.	Klientu serviss
Kļūda	Cēlonis	Novēršana	Atbildīgais
Klaudz augstspiediena sūk-nis, strauji svārstās mano-metrs	Bojāts svārstību slāpētājs.	1. Nomainiet svārstību slāpētāju.	Klientu serviss
	Augstspiediena sūknis iesūc nelielu daudzumu gaisa.	1. Pārbaudiet sūknēšanas sistēmu un no-vērsiet noplūdes.	Klientu serviss
	Mazgāšanas līdzekļa tvertne ir tuk-ša un mazgāšanas līdzekļa dozē-šana ir aktivizēta.	1. Papildiniet mazgāšanas līdzekli vai ies-tatiet mazgāšanas līdzekļa devu uz 0.	lekārtas izmantotājs
	Nepietiekami daudz ūdens, ūdens pieplūdes/ svaigā ūdens filtrs ir aiz-sērējis.	1. Pārbaudiet ūdens pieplūdi.2. Iztīriet tīrā ūdens filtru.	lekārtas izmantotājs
Ierīce ieslēdzas/izslēdzas,kad augstspiediena pistole ir atvērta	Sprausla strūklas caurulē ir aizsē-rējusi.	1. Pārbaudīt un iztīrīt sprauslu.	lekārtas izmantotājs
	Ierīce ir aizsērējusi ar kaļki.	1. Atkaļkojiet ierīci (skatīt lerīces atkaļko-šana).	lekārtas izmantotājs/klientu serviss
	Pārplūdes vārsta pārslēgšanās punkts ir nepareizi noregulēts.	1. Noregulējiet pārplūdes vārstu.	Klientu serviss
Kad augstspiediena pistole ir aizvērta, ierīce neizslēdzas	Gaiss sūknī.	1. Atgaisot ierīci.	Operatoriu
	Bojāts drošības vārsts vai drošības vārsta blīvējums.	1. Nomainiet drošības vārstu vai blīvējumu.	Klientų aptarnavimo tarnyba
	Spiediena slēdzis bojāts.	1. Informējiet klientu servisu.	Klientų aptarnavimo tarnyba

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma izdotie garantijas nosacījumi Garantijas terminā Jūsu ierīces ie-spējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas klūda. Garantijas gadīju-mā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas centrā.

(Adresi skatīt aizmugurē)

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".

ES atbilstības deklarācija

Ar šo mēs apliecinām, ka turpmāk minētais produkts atbilst attiecīgajiem direktīvu un regulu noteikumiem. Veicot ar mums nesaskaņotas izmaiņas produkta uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.251-xxx

Piemērotās specifikācijas:

Pilnvarotās iestādes nosaukums:

paredzēts (EU) 2016/426

Kiwa Nederland BV

Identifikācijas Nr.: 0063

Wilmersdorf 50

NL-7327 AC Apeldoorn

Niderlande

Nosaukums un adrese

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālrunis: [phone]

Fakss: [phone]

H. Jenner

Parakstītāji rīkojas valdes vārdā un ar tās pilnvarojumu.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Tehniskie dati

		HDS 10/21-4 St Gas
Strāvas pieslēgums
Spriegums	V
Fāze ~ 3
Frekvence Hz 50
Pieslēguma jauda kW 8
Tīkla drošinātājs (kūstošais, Char. C)	A	25
Drošinātāja veids IPX5
Aizsardzības klase I
Elektroapgāde mm	^2	5x2,5
Ūdens pieslēgums
Pieplūdes daudzums (min.) l/min 1300
Pieplūdes spiediens (maks.)	MPa	1,0
Pievades temperatūra (maks.)	°C	30
Ierīces veiktspējas dati
Padeves apjoms, ūdens	l/h (l/min)	1000 (16,7)
Ūdens darba spiediens ar standarta sprauslu	MPa (bar)	21 (210)
Darba pārspiediens (maks.)	MPa (bar)	27,0 (270)
Karstā ūdens darba temperatūra (maksimālā)	°C	98
Padeves apjoms, tīrīšanas līdzeklis	l/h (l/min)	0-58 (0-0,97)
Degļa jauda	kW 78,5
Kopējais ūdens temperatūras paaugstinājums, pie pilnas slodzes	K	65
Augstspiediena pistoles atsitiena spēks	N	57
Standarta sprauslas lielums		050
Izmēri un svars
Svars	kg	177
Garums	mm	1141
Platums	mm	577
Augstums ar skursteņa adapteri	mm	940
Augstspiediena sūknis
Uzpildes apjoms	l	0,65
Ellas veids		SAE 15W40
Gāzes pieslēgums
Dabasgāze E (G20)	m3/h 8,2
Dabasgāze LL (G25)	m3/h 9,2
Nominālais pieslēguma spiediens (dabasgāze)	kPa (mbar)	1,7-5 (17-50)
Vērtības skursteņu izmēru noteikšanai
Pārspiediena piemērotība (min.)	kPa	0,02
Izplūdes gāzu masas plūsma (pilna slodze)	kg/h	140
Degļa dūmgāzu temperatūra	°C	140
Deglis
CO2	%	6,0-8,5
NOx klase saskaņā ar EN 15502-01		3
Degļa gāzes spiediens (G20)	mbar	9,3+-0,5
Degļa gāzes spiediens (G25)	mbar	12,5+-0,5
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Trokšņa spiediena līmenis LpA	dB(A)	78
Nedrošības faktors KpA	dB(A)	3
Trokšņa intensitātes līmenis LWA + Nedrošības faktors KWA	dB(A)	95
Roku-plaukstu vibrācijas vērtība	m/s2	3,8
Nedrošības faktors K	m/s2	1,3

Iznēmuma iemesls saskaṇā ar Regulu (ES) 2019/1781 sūkņu
motoriem: 2. panta (2.) a) apakšpunkts.
Paturētas tiesības uz tehniskajām izmainām.

Izmēru lapa

940 760 200 300 1016 155 131 44 102 190 241 577 319 75 1090 1141

Klientu serviss
Iekārtas tips:	Ražotāja nr:	Ekspluatācija uzsākta:
Pārbaude veikta:Pārbaudes rezultāts:
Pārbaude veikta:Pārbaudes rezultāts:
Pārbaude veikta:Pārbaudes rezultāts:
Pārbaude veikta:Pārbaudes rezultāts:
Pārbaude veikta:Pārbaudes rezultāts:
Pārbaude veikta:Pārbaudes rezultāts:

Turinys
