ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HDS 10/21-4 ST Gas Kärcher

Қауіпсіздік техникасы бойынша нүсқаулық 432

Корғаныс күрал-жабдыктары 432

Коршаган ортаны корғау 433

Максатына сэйкес қолдану.... 433

Керек-жараç және қосалқы бөлшектер.... 433

Жеткізілім жиынтығы 434

Курылғының сипаттамасы 434

Функционалдык сипаттама 435

Кондырғыны орнату 436

Пайдалануға беру 439

Колдану.... 439

Тасымалдау.... 441

Сактау 441

Кутім және техникалық қызмет көрсету.... 441

Акаулар кезіндегі көмек 442

Кепілдік 445

Техникалық мағлүматтар.... 446

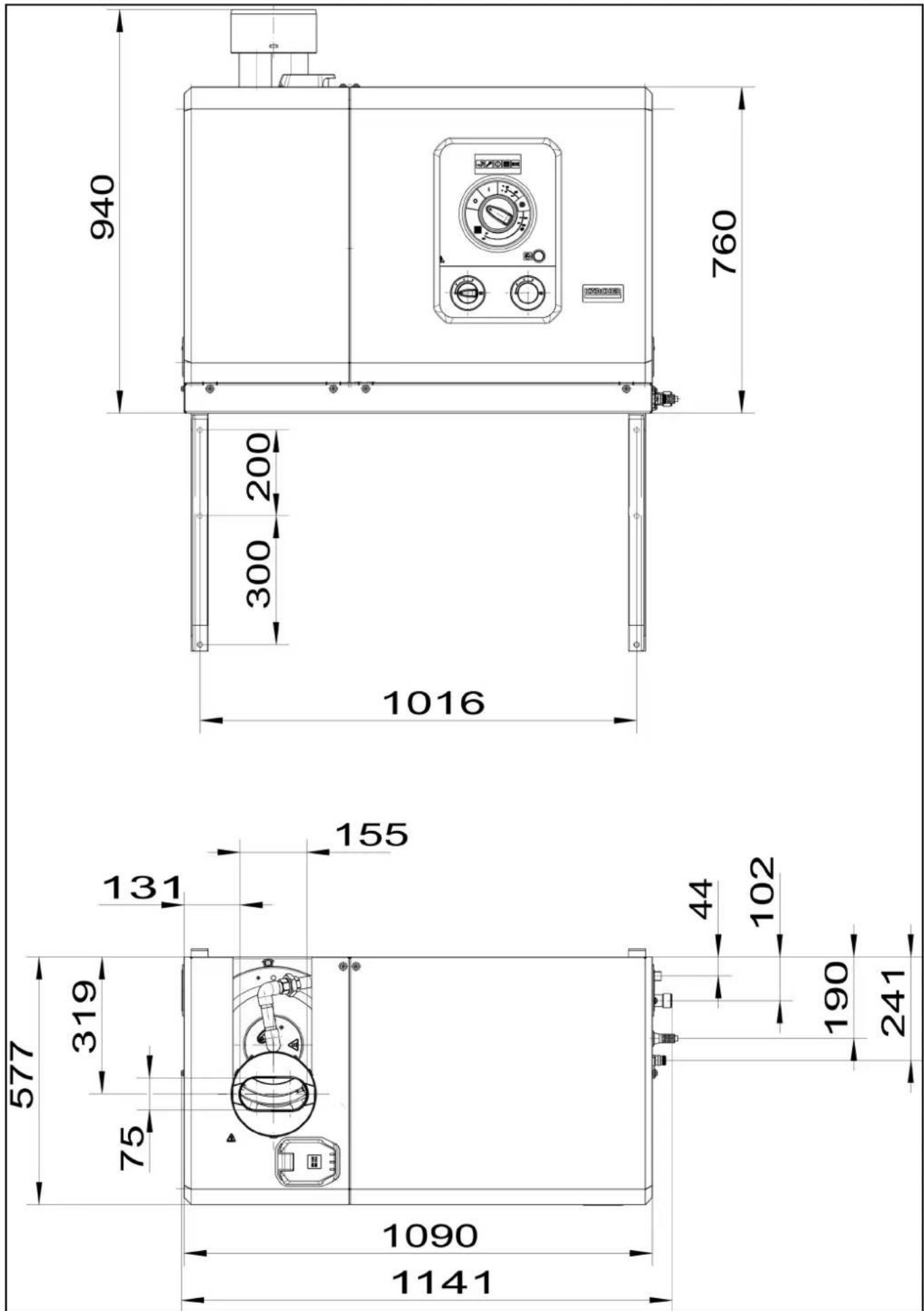

Сыртаумактык өлшем кестесі 447

Тутынушыларга кызмет көрсету .... 448

Жалпы нускаулар

Кұрылғыны алғаш рет қолданбас бұрын, осы пайдалану жөніндегі түпнұсқа нұсқаулық пен

берілген қауіпсіздік жөніндегі нұсқауларды оқып шығыңыз.

Оларға сай әрекет етіңіз.

Екі кітапшаны да әрі қарай пайдалану немесе келесі несі үшін сақтап қойыңыз.

Қауіпсіздік техникасы бойынша нұсқаулық

⚠️ KAYIIP • Ciz құрылғыға өзгерістер енгізәнеуіңз керек. ⚠️ ECKEРТУ • Пайдаланылған газдар улы. Пайдаланылған газдармен дем алуға рүқсат етілмейді. Құрылғыны пайдаланған кезде гимарамтарды жеткілікті желдетіп, пайдаланылған газдарды шығару қажет.

Нусқау • Сұйықтық ағындарына арналған тиісті үлттық нормаларды сақтаңыз • Жазатайым оқигалардың алдың алу бойынша үлттық нормаларды сақтаңыз. Сұйық ағындарды үнемі тексеріп отыру керек және сынақ нәтижелері жазбаша түрде жазылуы керек.

- Колданылатын жугыш құралдарға арналған қауіпсіздік нұсқауларын орынданаңыз. - Құрылғының жылыту құрылғысы жану қондырғысы екенін ескеріңіз. Жану қондырғылары тиісті үлттық заңнамалық ережелерге сәйкес жүйелі түрде тексеріліп тұруы керек. - Қолданыстағы үлттық ережелерге сәйкес, бүл жогары қысымды жуғышты коммерциялық мақсатта пайдаланған кезде бірінші рет білікті адам іске қосуы керек. KÄRCHER бүл бастапқы пайдалануды іске қосуды сіз үшін орындал, құжат бойынша рәсімдел қойған. Тиісті құжаттаманы сұрау бойынша KÄRCHER серіктесіңізден ала аласыз. Құжаттамаға қатысты сурақтарыңыз болса, құрылғының бөлшек нөмірі мен сериялық нөмірін дайынданаңыз. - Қолданыстағы үлттық ережелерге сәйкес құрылғыны білікті адам үнемі тексеріп отыруы керек екендігін ескеріңіз. KÄRCHER серіктесіңізге хабарласыңыз.

Курылғыдағы таңбалар

Жогары тегеурінді ағысты адамдарға, жануарларға, жұмыс істеп түрган электрлік құрылғыға және құрылғының өзіне бағыттауға тыйым салынады.

Курылғыны аяздан қорғаңыз.

Электр кернеуінен төнетін қауіп. Электр кондырғыларындағы жұмыстарды тек білікті электриктер немесе уәкілетті мамандар жүргізе алады.

Колданыстағы жарлықтарға сәйкес ауыз су желісінде құрылғыны ешкашан қорғаныс жүйесінсіз қолдануға болмайды. Жоғарғы қысым жуғышы жалғанған су құбырына қосылымның EN 12729 ВА түріне сәйкес ажыратқыш жүйесімен жабдықталғанына көз жеткізіңіз. Жүйелік бөлгіш арқылы ететін су ішуге жарамсыз деп жіктеледі. Жүйелік бөлгішті әрқашан тікелей құрылғыға емес, су құбырына қосыңыз.

Улы пайдаланылған газдар салдарынан денсаулыққа қауіп. Пайдаланылған газбен дем алмаңыз.

Ыстық беттердің әсерінен күйіп қалу қаупі бар.

Акпарат үшін код

Нормативтер, нускаулар және стандарттар

Кұрылғылардың орнатпас бұрын газбен жабдықтау мекемесімен және аудандық мұржа тазалаушымен келісу керек.

Орнату кезінде құрылыс құқығы, сауда құқығы және қоршаған ортаның ластануын бақылау нормаларын сақтау қажет.

Төменде келтірілген ережелерді, нүсқауларды және стандарттарды атап өткіміз келеді:

• Кұрылғыны тиісті үлттық ережелерге сәйкес мамандандырылған компания ғана орната алады.
• Электр кондырғысын орнату кезінде тиісті ұлттық заңнама нормаларын сақтау қажет.
• Газды орнату кезінде тиісті үлттық заңнама нормаларын сақтау қажет.
• Жанарғыны реттеуге, техникалық қызмет көрсетуге және жәндеуге тек Kärcher түтынушыларға қызмет көрсету орталығының білікті мамандарына руксат етіледі.
• Алауошақты жоспарлау кезінде жергілікті нұсқауларды сақтау қажет.

Жумыс орны

Kurylgyda kondyirfgi kosyladys jxene əshiriledī jxene cydun temperatyracys ornatyladys. Condai-ak, жуғш куraldyin mәlsherin retteугe jxene katet uralys xabaplamalarpds kerege boladys.

Кондырғының құрылымына байланысты қосымша жұмыс орындары су тарату нүктелеріне қосылған қосалқы құрылғыларда (буріккіштерде) орналасады. Бул жұмыс орындарында қосымша қашықтан басқару құралдарын орнатуға болады.

Корғаныс күрал-жабдықтары

△АБАЙЛАНЫЗ

Корғаныс құрал-жабдықтарының болмауы немесе өзгертілуі салдарынан жаракат алу қаупі!

Корғаныс құрал-жабдықтары сіздің қауіпсіздігіңізге арналған.

Қауіпсіздік құрылғыларын айналып өтпеніз, алып тастамаңыз немесе өшірменіз.

Корғаныс күрал-жабдықтары зауытта орнатылған және мөрленген. Теңшеулерді тек тұтынушыларға қолдау көрсету қызметі орындайды.

Су тапшылығынан қорғау

Судың төмен деңгейінен қөргайтын құрылғы (агын қосқышы) жанарғының қызып кетуіне және су жетіспеген жағдайда НД сорғысының құргақ жұмыс істеуіне жол бермейді. Егер сумен қамтамасыз ету жеткіліксіз болса, құрылғы өшеді.

Кысым коскышы

Кысым коскышы максималды жұмыс қысымынан аскан кезде құрылғыны өшіреді.

Сактандырғыш клапанының қауіпсіздік блогы

Жуйеде руксат етілген ең жоғары қысымнан асып кетсе, сақтандырғыш клапаны ашылады және жүйедегі қысымды төмендетеді. Қауіпсіздік клапаны зауытта орнатылып, тығыздалған. Теңшеуді тек тұтынушыларға қолдау көрсету қызметі орындайды.

Жалынды бақылау

Жалынды бақылау жанарғыдағы жалынның жарықтығын бақылайды және қате болған жағдайда жанарғыны өшіреді.

Жалынды бақылайтын мандай әйнек

Жанарғының жұмыс күйін жалынның болуы арқылы мандай әйнектің көмегімен анықтауға болады.

Аскын токтан корғаныс

Жанарғының қозғалтқышы бітеліп қалса, ораманы қорғау қосқышы іске қосылады. Жоғары қысымды сорғы қозғалтқышы электроникамен және қорғаныс орамасының қосқышымен қорғалған.

Пайдаланылған газ температурасын шектегіш

Егер тутін газдарының температурасы рүқсат етілген мәннен асып кетсе, тутін газдарының температурасын шектегіш жанарғыны өшіріп, оны жауып тастайды.

Температура шектегіш

Температура тым жоғары болса, температура шектегіш жанарғыны өшіреді.

Ауа крысымы коскышы

Ауа крысымы коскыш желдеткіш ауа крысымын түзуді токтатканнан кейін жанарғыны ешіреді.

Пайдаланылған газ қысымының қосқышы

Пайдаланылған газ қысымының қосқышы, егер пайдаланылған газ жүйесінде жол берілмейтін жоғары кері қысым орын алса, мысалы, бітелу жағдайында жанарғыны өшіреді.

Қалпына келтіру түймесі

Қалпына келтіру түймесі арқылы ақаулық түындаған жағдайда газ жанарғысын қайта қосуға болады.

Жоғары қысымды жүйенің қысымын түсіру (қосымша)

Кұрылғыны жоғары қысымды пистолетпен өшіргеннен кейін, күту уақыты аяқталғаннан кейін жоғары қысымды жүйеде орналасқан электрмагниттік клапан ашылады. Бүл жоғары қысымды жүйеде пайда болатын қысымды темендетеді.

Сактандырғыш тетігі

Жоғары қысымды пистолеттегі сақтандыргыш тетігі кұрылғының байқаусызда қосылуын болдырмайды.

Куту уақыты

Kyrplf5 30 минут бойы пайдаланылмаса, Kyrplf5 ewedi. Куту режимін түтынушыға қызмет көрсету орталығы қызмет мәзірі арқылы қосып, ешіре алады.

Коршаған ортаны корғау

Орауыш материалдарын утилизациялауға болады.

Орауыштарды қоршаған ортаға қауіпсіз түрде

утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қөршаған ортаға қауіп төндіруғі

ыктимал, күнды қайта өнделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бүйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

Kärcher жуғыш құралдары оңай бөлінеді (ASF). Бүл май бөлгіштің жұмысы бұзылмайтынын білдіреді. Yuсынылатын жуғыш құралдардың тізімін Керек-жарак және қосалқы бөлшектер тарауынан табуға болады.

Курамдағы заттар бойынша нұсқаулар (REACH)

Буйымның курамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

Максатына сэйкес қолдану

• Кұрылғы еркін шығатын су ағыны арқылы беткі кабаттардағы кірді кетіру үшін қолданылады. Ол әсіресе машиналарды, көлік құралдарын және қасбеттерді тазалау үшін қолданылады.
• Жуйе арткы саңылауы, мысалы қабыргамен жабық болатындай етіп орнатылуы керек.
• Жоғары қысымды орта ретінде тек таза суды пайдалануға болады. Ластанулар құрылғының ерте тозуына немесе онда шөгінділердің пайда болуына әекеледі.
• Калыпты жұмыс температурасы 0°C және 25°C аралығында. Кейде 35°C-қа дейінгі қоршаған орта температурасына рүқсат етіледі.

ΔΚΑΥΠ

Жанармай кую станцияларында немесе баска қауіпті жерлерде пайдалану

Жаракат алу каупі

Қауіпсіздік бойынша тиісті ескертулерді сақтаңыз.

Нускау

Курамында минералды майы бар ағынды сулардың жөрге, су жолдарына немесе көрізге тусуіне жол бермеңіз. Көзгалтқышты немесе шанақтың астын жууды тек май айырғыш арқылы қолайлы жөрлерде орынданыз.

Сумен жабдыктауға арналған шекті мәндер

НАЗАР АУДАРЫНЫ

Ластанған су

Кұрылғыдағы мерзімінен бұрын тозу немесе шөгінділер Кұрылғыны шектеулерден аспайтын таза сумен немесе қайта өңделген сумен ғана қамтамасыз өтіңіз.

Сумен жабдыктауға келесі шекті мәндер қолданылады:

• pH мәні: 6,5–9,5
- Электр өткізгіштігі: Тущы судың өткізгіштігі + 1200 мкС/см, максимальды өткізгіштік 2000 мкС/см
- Түндырғыш заттар (сынама көлемі 1 л, түндыру уақыты 30 минут): < 0,5 мг/л
• С у з і л е т: к 60 м/тарбразивті заттар жок
• Көмірсутектер: < 20 мг/л
• Хлорид: < 300 мг/л
• Сульфат: < 240 мг/л
- Кальций: < 200 мг/л
- Жалпы кермектік: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)
- Темір: < 0,5 мг/л
• Марганец: < 0,05 мг/л
- Мыс: < 2 мг/л
• Белсенді хлор: < 0,3 мг/л
- Жағымсыз иіс жок

Керек-жарак және қосалқы бөлшектер

Тек түпнұсқалы керек-жарак немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарактар мен қосалқы бөлшектер туралы акпарат www.kaercher.com веб-сайтында қолжетімді.

Жуғыш құрал

Жуғыш құралдар тазалау тапсырмаларын женілдетеді. Жуғыш құралдарды тандау кестеде көрсетілген. Жуғыш

құралдарды қолданар алдында міндетті түрде қаптамадағы нұсқауларды орындау қажет.

Колдану аукымы	Ластану, қолдану түрі	Жугыш құрал	Kärcher белгісі	Мөлшерлеу
Автокөлік саудасы, жанармай қую станциялары, кеме қатынасы компаниялары, автопарктер	Шан, жол кірі, минералды майлар (боялған беттерде)	Белсенді тазартқыш, бейтарап*	RM 55* 0,5–8%
		Белсенді тазартқыш, сілтілі	RM 81*	0,25–1,25%
		Табиғи белсенді тазартқыш, сілтілі	RM 82N
			RM 803*
		Көбікті тазалағыш	RM 838 тікелей
			RM 806
	Көлікті сақтауға қою	Ыстық балауыз	RM 41
		Ыстық балауыз	RM 820*
		Бүріккіш балауыз	RM 821*
		Супер інжу балауызы	RM 824*
Металл өңдеу өнеркәсібі	Майлар, майлағыш, шаң және сол сияқты ластаушы заттар	Белсенді тазартқыш, бейтарап*	RM 55* 0,5–8%
		Белсенді тазартқыш, сілтілі	RM 81*	0,25–1,25%
			RM 803*
			RM 806
		Қатты ластану кезінде	RM 31*	0,375–2,5%
		Сүйықтық (коррозиядан қорғанысы бар)	RM 39
Тамақ өнімдерін өндейтін кәсіпорындар	Жеңіл және орташа ластанулар, майлағыштар/майлар, үлкен аумақтар	Бөлшектерді тазалағыш	RM 39
		Белсенді тазартқыш, бейтарап*	RM 55* 0,5–8%
		Белсенді тазартқыш, сілтілі	RM 81*	0,25–1,25%
		Табиғи белсенді тазартқыш, сілтілі	RN 82N
		Көбікті тазалағыш, бейтарап	RM 57
		Көбікті тазалағыш RM 58*
		Гель түріндегі көбік OSC	RM 882
			RM 31*/**	0,375–2,5%
	Түтін шайыры	Түтін шайырын кетіргіш	RM 33**
	Тазалау және дезинфекциялау		RM 732
	Дезинфекция		RM 735
	Өк, пайдалы қазбалардың кен орындары		RM 25**
		Көбікті тазалағыш RM 59*
Санитарлық аймақ	Өк, зәр қағы, сабын және т.б.	Негізгі тазалағыш	RM 25*
		Көбікті тазалағыш RM 59

* Бөлуге ыңғайлы
** Тек қыска мерзімді пайдалану үшін, екі сатылы әдіс, таза сумен шайыңыз.

Жеткізілім жиынтығы

Курылғы каптамасын ашқан кезде жинақтың толықтығын тексеріп алыңыз. Тасымалдау кезінде закымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Нускау

Жеткізілім жынтығына стандартты саптама кіреді. Жеткізілім жынтығына баска керек-жарактар кірмейді.

Курылғының сипаттамасы

Сурет А

① Сол жактағы кұрылғы жапқышы
② Жүйеге күтім жасауға арналған толтыру нүктесі
③ Он жактағы кұрылғы жапқышы
④ Баскару тактасы + электр шкафы
⑤ Он жактағы кұрылғы жапқышының бекіту бұрандалары
⑥ Сол жактағы құрылғы жапқышының бекіту бұрандалары
⑦ Газ клапаны
⑧ Электр жабдыктарының шкафы, газ кондырғысы

⑨ Козгалткыштың клеммалар қорабы
⑩ Сорғы майына арналған толтыру нүктесі
⑪ Газды косу
⑫Cy kipici
⑬ Жоғары крысымды шығыс
⑭ Кысым аккумуляторы
⑮ Жуйеге күтім жасауды орнату + қызмет көрсету қосқышы
⑯ Таза су сүзгісі
⑰Сактандырғыш блогы
⑱ Жүйеге күтім жасау контейнері бар қалтқылы контейнер
⑲ Пайдаланылған газ шығысы
⑳Ағынды сужылытқыш
②1Стандартты саптама
Келесі бекіту жинақтары бөлек қол жетімді:
- Кашыктан баскару куралы (суреті жок)
- Кысымды төмендету (суреті жок)
- Екінші жуғыш құрал + мөлшерлеу
- Болаттан жасалған тірек жақтауы (суреті жок)
- Су кірісінің электрмагниттік клапаны (суреті жок)
• Жұмыс уақытының есептегіші + манометр

Кызмет көрсету аукымы

Cypet B

①Негізгі коскыш
② Кызмет мәзірінің бақылау шамы (қызыл)
③ Кызмет көрсетудің бақылау шамы (қызыл)
④ Жұмыстың бақылау шамы (жасыл)
⑤ Жуғыш құралдың бақылау шамы (қызғылт сары)
⑥ Жуйеге кутім жасаудың бақылау шамы (қызғылт сары)
⑦ Газ жанарғысын қалпына келтіру
⑧ Жумыс уакытының есептегіші (косымша)
⑨ Жуғыш құралды мөлшерлеу клапаны 2 (қосымша)
⑩ Манометр (косымша)
⑪ Жуғыш құралды мөлшерлеу клапаны 1

Жарык диодты индикаторлардың мағынасы

Бақылау шамы Жыпылық тау коды		Мағынасы
Бақылау шамыҚызмет мәзірі (қызыл)	-	Бүл бақылау шамы тек қызмет көрсетуші мамандарға қатысты.
Бақылау шамыҚызмет көрсету (қызыл)	жанады	Қызмет көрсету/техникалық қызмет көрсету орындау сорғы 600 сағат жұмыс істегеннен кейін жанарғы 400 сағат жұмыс істегеннен кейін
	1 рет жыпылықта йды	Құрылғыда ағып кету Құрылғы өшеді.
	2 рет жыпылықта йды	Ток/кернеу қатесі:• Асимметрия• А р т ы қ /төмен ток• А р т ы қ /төмен керне Құрылғы өшеді.
	3 рет жыпылықта йды	Ораманы қорғау түйіспесінің қатесі Құрылғы өшеді.
	4 рет жыпылықта йды	Пайдаланылған газ қатесі Құрылғы өшеді.
	5 рет жыпылықта йды	Судыңжетіспеушілігі/құргғақ жұмыс Құрылғы өшеді.
	6 рет жыпылықта йды	Жарық диодты жалын датчигі тым ашық/тым күңгірт Құрылғы өшеді.
	7 рет жыпылықта йды	Судың шығыс температурасы сенсорының қатесі Құрылғы өшеді.
	8 рет жыпылықта йды	Байланыс қатесі Құрылғы өшеді.
Бақылау шамы Жұмыс (жасыл)	жанады Қа	тесіз қалыпты жұмыс
	1 рет жыпылықта йды	Сорғы 30 минут бойы үздіксіз жұмыс істейді
	2 рет жыпылықта йды	Сорғы 30 минут бойы үздіксіз белсенді емес
Жұғыш құралдың бақылау шамы (қызғылт сары)	жанады	Жұғыш құрал 1 бос
	1 рет жыпылықта йды	Жұғыш құрал 2 бос

Бақылау шамы Жыпылық тау коды	Мағынасы
Жүйеге күтім жасаудың бақылау шамы (қызғылт сары)	Жүйеге күтім жасау бос

Жоғары крысымды пистолет және сүнгі (керек- жарактар)

Нускау

Жеткізу жынтығына ешқандай керек-жарактар кірмейді.

Cypet C

① Vibrasoft роторлы саптамасы
②Салмалы сомын
③ Жоғары крысымды штуцер
④ EASY!Lock ағынды кұбыры
⑤ Кысымды/көлемді реттеу
⑥ EASY!Force жоғары крысымды пистолеті
⑦Сактандырғыш тетігі
⑧ Іске қосу түткасы
⑨Сактандырғыш інтірегі
⑩ EASY!Lock жоғары кысымды кұбыршегі

Функционалдык сипаттама

- Суык су қозғалтқыштың салқындатқыш иректүтігі мен қалтқылы контейнер арқылы жоғары қысымды сорғының сору жағына түседі. Жүйеге күтім жасау құралы (RM 110) қалтқылы контейнерге қосылады. Қажет болса, бүл судың қаттылығына байланысты тұтынушыларға қызмет көрсету арқылы реттеледі. Сорғы су жылытқышы арқылы су мен сорылатын жуғыш құралды жеткізеді. Судағы жуғыш құралдың үлесін мөлшерлеу клапанының көмегімен реттеугеболады. Ағынды су жылытқышы жанарғы арқылы қызады.

- Жоғары крысымды розетка тікелей жоғары крысымды шлангқа немесе гимарагтағы жоғары крысымды желіге қосылады. Жоғары крысымды пистолет жоғары крысымды шланген осы желінің шығу нуктелеріне қосылған.

Ағын диаграммасы

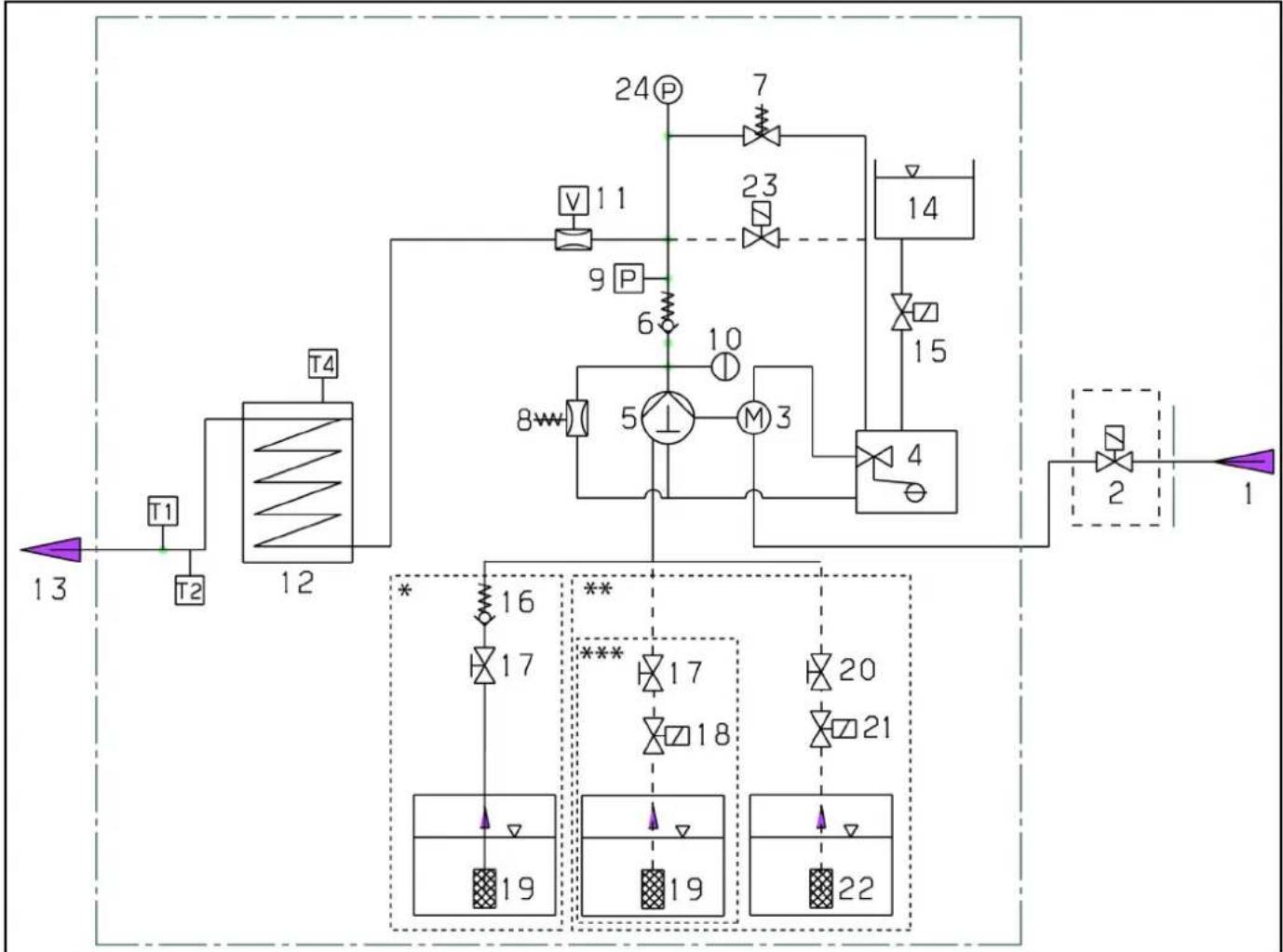


    N["*"] --> O["16"]
    O --> P["17"]
    P --> Q["19"]
    R["**"] --> S["***"]
    S --> T["17"]
    T --> U["18"]
    V["20"] --> W["21"]
    X["22"] --> Y["19"]
    Z["8"] --> AA["5"]
    AB["10"] --> AC["M"]
    AD["M"] --> AE["3"]

①Cy берy
② Су кірісінің электрмагниттік клапаны (қосымша)
③Электр козгалткышы
④Калткылы контейнер
⑤ Жоғары крысымды сорғы
⑥ Кері соккы клапаны
⑦ Kaunci3dik knapanbi
⑧ Кайта өткізу клапаны
⑨ Кысым коскышы
⑩ Жоғары қысымға арналған қысым сыйымдылығы
⑪ Су тапшылығынан қорғау
⑫ Ағынды сужылытқыш

T1 судың шығыс температурасының датчигі

T2 температура шектегіші

Т4 пайдаланылған газ температурасының мониторы

* Кашыктан баскару куралы жок 1 жуғыш куралы бар ағын диаграммасы (жеткізу күйі)
** 2 жуғыш құралы және қашықтан басқару құралы бар ағын диаграммасы (қосымша)
*** 1 жуғыш құралы және қашықтан басқару құралы бар ағын диаграммасы (қосымша)

Кондырғыны орнату

Нускау

Монтажды тек уэкілетті мамандарға жүргізуге рүқсат етіледі!

Жуктен босату

Жеткізу кезінде құрылғы қауіпсіздік мақсатта тасымалдау табандығына бекітілген.

1. Картонды және білеулерді алып тастаңыз.
2. Курылғы какпағындағы бұрандаларды босатып, какпақты алыңыз.

⑬ Жоғары қысымды шығыс
⑭ DGT контейнері (жүйеге күтім жасау)
⑮ DGT электрмагниттік клапаны (жүйеге күтім жасау)
⑯ Жуғыш құралға арналған кері сокқы клапаны
⑰ Мөлшерлеу клапаны 1
⑱ Жуғыш құралының электрмагниттік клапаны 1 (қосымша)
⑲ Жуғыш құралды сору 1
⑳ Мөлшерлеу клапаны 2 (косымша)
②1 Жуғыш құралының электрмагниттік клапаны 2 (қосымша)
②Жуғыш кұралды сору 2 (қосымша)
②3 Кысымды түсіру клапаны (қосымша)
②4 Манометр (косымша)

1. Кұрылғы жақтауын табандықтан ажырату үшін алдыңғы он және артқы сол жақтағы 2 бұранданы босатыңыз. Сурет D

2. Кұрылғыны табандықтан көтеріп, қақпақты қайта орнатыңыз.

Жалпы акпарат

• Кұрылғының жылыту құрылғысы жану қондырғысы болып табылады. Орнату кезінде қолданыстағы жөргілікті ережелерді сақтау қажет.
• Тек тексерілген түтіндіктер мен сорғыш құбырларды пайдаланыңыз.

Газды орнату бойынша ескертпелер

• Газ кубырларын орнату және кұрылғыны газға қосуды тек газ және су саудасында тіркелген мамандандырылған компания жүзеге асыра алады.
• Газ жанарғыны реттеуге және жәндеуге тек Kärcher тұтынушыларға қызмет көрсету орталығының білікті мамандарына рүқсат етіледі.

Газ кубырлары

• Газ беру желісінде номиналды диаметрі кемінде 1 дюйм болуы тиіс кысым көрсеткіші мен өшіру клапаны болуы керек.
• Жоғары қысымды сорғыдан түындаған тербелістерге байланысты қатты газ құбыры мен құрылғы арасындағы байланыс икemdі газ шлангімен жасалуы керек.
• Узындығы 10 м-ден асатын газ беру желілері үшін номиналды диаметрі 1 1/2 дюйм немесе одан үлкен болуы керек. Кұрылғыдағы газ қосылымының номиналды ені 1 дюйм.

ΔΚΑΥΠ

Жаракат алу каупі

Жалгау ниппелі жанарғы корпусы бойымен бұралмауы керек. Бұрандалы қосылымды DVGW мақулдаған тығыздағыштарды пайдаланып тығыздау керек. Қосылғаннан кейін DVGW мақулдаған ағып кетуді анықтау спрейі арқылы қосылым нүктесін ағып кетуге тексеру керек. Газ құбырының құбыр енін DVGW TRGI сәйкес есептеу керек. Құрылғы газ қосылымының номиналды диаметрі автоматты түрде құбырдың номиналды диаметрі болып каналмайды. Газ құбырының өлшемдері мен оны орнату тиісті стандарттар мен ережелерге сәйкес жүзеге асырылуы керек.

Ауаны/пайдаланылған газды бағыттау

• Ауаны/пайдаланылған газды бағыттауға арналған құрамдас бөліктер құрылғының бөлігі болып табылмайды. Гимараттарға орнатқан кезде жергілікті ережелерді сақтаңыз.
• Әрбір кұрылғы өз алауошағына қосылуы керек.
• Пайдаланылған газ жүйесін жергілікті ережелерге сәйкес және жауапты мұржа тазалаушы шеберімен келісе отырып орындаңыз.

Орнату орнынан жанған заттар ауасын тартып алатын пайдаланылған газ жүйесі бар газ құрылғысы

B23 τγρί

Барлык белігі артық қысымда болатын пайдаланылған газдағы ағыннан қорғалмайтын газ құрылғысы жанған заттар ауасымен қөршалған. В23 орнату DIN 18160 стандартына сәйкес құрылғыны әдеттегі түтін құбырларын қосады және оны бөлмедегі ауаға байланысты пайдалану мүмкіндігін ашады. Міндетті шарт — түтін құбырлары В23 түрін қосуға жарамды. Мысалы, тот баспайтын болаттан жасалған құбырды қоя отырып, түтін құбырларын жаңарту арқылы қол жеткізуге болады.

Нускау

Дөңгелек кұбырға қосылу үшін берілген пайдаланылған газ кұбырын (4.656-014 бөлігі) пайдалану керек.

4.656-014.0 адаптерінің диаметрі 199 мм + 0 мм / -1 мм

шығару жүйесі

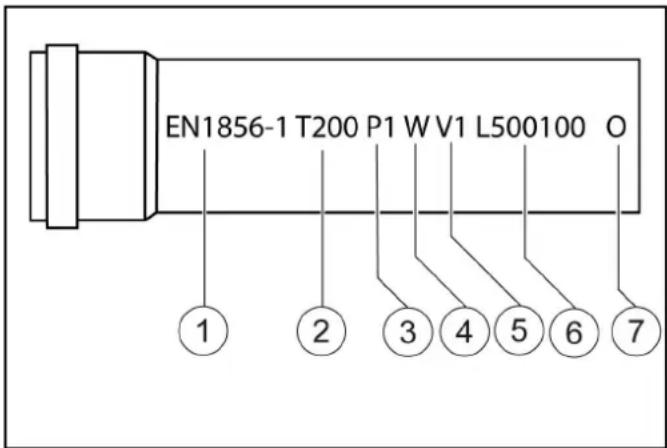

EN1856-1 T200 P1 W V1 L500100 O ① ② ③ ④ ⑤ ⑥ ⑦

① EN1856-1: Курылғы техникалық сипаттамаларға сәйкес келеді
② T200: Температура класы 200 °C немесе одан жоғары
③ P1: Кысым класы P1 немесе одан жоғары H1
④ W: Конденсацияға төзімділік; дымқыл пайдаланылған газ
⑤ V1: Коррозия класы V1 газ төрізді
⑥ Материал: Тот баспайтын болат 14404 1 мм
⑦ О: Куйеге тезімділік класы; куйеге тезімді емес

Қабырғаға орнату

• Орнатпас бұрын қабырганың тірек қабілетін тексеріңз. Бетон, кұыс блоктар, кірпіш блоктар және газдалған бетон қабыргалары үшін дұрыс дюбельдер мен бұрандаларды пайдаланыңыз, мысалы: инъекциялы анкер.
• Кұрылғыны су кұбырына немесе жоғары қысымды кұбырлар желісіне қатаң қосуға болмайды.
  Байланыстырушы шлангтарды орнатуды умытпаңыз.
• Су кубырының желісі мен байланыстырушы шлантың арасында тығынды қамтамасыз етіңіз.

Жоғары қысымды желілерді монтаждау

Cypet F

Жоғары қысымды желілерді орнатқан кезде тиісті үлттық занды ережелерді сақтаңыз.

• Кубыр желісіндегі кысымның төмендеуі 1,5 МПа кем болуы керек.
• Дайын кубыр желісі 32 МПа сынактан өтуі керек.
• Кубыр желісінің окшаулауы 100°C дейінгі температураға төзімді болуы керек.

Жуғыш құралдың контейнерін орнату

1. Контейнерді жуғыш құралдың төменгі деңгейі құрылғының астыңғы жағынан 1,5 м төмен, ал жоғарғы деңгейі құрылғының астынан жоғары болмайтындай етіп орнатыңыз.

Қашыктан баскару құралы (қосымша)

Қашықтан басқару құралдарын құрылғы мен шығару нүктelerінің арасында қосуға болады. Олар құрылғыны шығару орнында тікелей басқаруға мүмкіндік береді. Қолдану жағдайына байланысты қашықтан басқару құралдарына арналған әртүрлі орнату жинақтары бар.

	Функция Сипаттамасы
	Қалпына келтіру	Қүту уақыты яақталғаннан кейін құрылғыны тікелей шығару орнында қайта іске қосуға болады.
	Апаттық өшіру
	Қосу/өшіру + жуғыш құрал (айналмалы қосқыш) Бір орын	Құрылғыны шығару орнында қосу және өшіру. bstық су функциясын қосу (жанарғы қосылады). Жуғыш құралды қосу қажеттілігін таңдау: Қоспа жок, RM 1 қоспасы немесе RM 2 қоспасы, әрқайсысы құрылғыда орнатылған.
	Қосу/өшіру + жуғыш құрал (түймелер) 5 орынға дейін	Құрылғыны шығару орнында қосу және өшіру. bstық су функциясын қосу (жанарғы қосылады). Жуғыш құралды қосу қажеттілігін таңдау: Қоспа жок, RM 1 коспасы немесе RM 2 қоспасы (қосымша), әрқайсысы құрылғыда орнатылған.

Суды косу

Cypet E

1. Тиісті шлангты пайдаланып су күятын күбырды сумен жабдыктау желісіне қосыңыз.
2. Су беру куаты кемінде 0,15 МПа болғанда кемінде 1300 л/сағ болуы керек.
3. Судың температурасы 30°C төмен болуы керек.
4. «Су кірісінің электрмагниттік клапаны» қондырма жинағы орнатылған болса, клапан су шығару орнында су қажет болғанша немесе құрылғы қосылғанша су кірісін блоктайды.

Электр желісіне қосу

Нуская

Қосу процестері кернеудің қыска уақытқа төмендеуіне әкеледі. Электр желісінің сипаттамалары қанагаттанарлық болмаган кезде, кейбір құрылғылардың жұмысы шектеулі болады.

НАЗАР АУДАРЫНЫ

Желі кедергісінің асып кетуі

Кыска түйықталу кезінде электр тогының согуы Электр желісіне қосылу нуктесіндегі руксат етілген максимальды желі кедергісі (техникалық деректерді караңыз) асып кетпеуі керек. Егер сіз қосылу нуктесінде желінің толық кедергісіне сенімді болмасаңыз, энергиямен жабдықтаушы компанияға хабарласыңыз.

• Косылу мәндерін техникалық деректерден және зауыттық тақтайшадан қараңыз.
• Электр қосылымын жүргізу электрикпен жүзеге асырылуы және IEC 60364-1 сәйкес болуы керек.
• Жумыс аймағындағы кернеулі бөлшектер, кабельдер мен құрылғылар өте жақсы жағдайда және су ағындарынан қөргғалған болуы керек.

ΔΚΑΥΠ

Ток соғудан өмірге қауіп бар!

Кұрылғыны қалдық ток ажыратқышы жоқ немесе қорғаныш контактісінсіз (жерге түйықтаусыз) розеткада жұмыс істегенде, ақаулық орын алған жағдайда өлімге әкелетін электр тогының согу қаупі бар!

Кұрылғыны тек қорғаныш контактісі бар розетқаларда және номиналды қалдық тогы макс. 30 мА болатын қалдық ток ажыратқышы арқылы гана іске қосыңыз.

Бастапкы іске қосу

Нуская

Курылғы зауытта G 20 газ туріне орнатылған. Табиги газ курылғысын G 25 туріне қайта жыбдықтау кезінде табиги газ шығарындыларының мәндері қызмет көрсету ақпаратына сәйкес орнатылуы керек.

Тіркелген бос жапсырма жаңадан орнатылған газ турімен белгіленеді және құрылғының он жағындагы мекенжайына бекітіледі. Бүл ретте G 20 белгісі бар зауытта бекітілген қалқанды алып тастау керек.

1. Газ қосылымын тексеріңіз.

Жоғары қысымды пистолетті, ағын түтігін, саптаманы және жоғары қысымды шланты орнату

ANTI!Twist функциасы бар құрылғы: Сары түсті жоғары қысымды шланг қосқышын жоғары қысымды пистолетке бекітіңіз.

Нускау

EASY!Lock жүйесі компоненттерді бір айналыммен жылдам шыгарылатын бурама арқылы жылдам және қауіпсіз қосады.

1. Ағынды кұбырды жоғары қысымды пистолетке жалғап, оны қолмен мыктап қатайтыңыз (EASY!Lock).

Cypet G

1. Жоғары қысымды саптаманы ағынды кұбырға бекітіңіз.

2. Салмалы сомынды монтаждаңыз және оны қолмен мыктап бекітіңіз (EASY!Lock).

3. Шланг барабаны жоқ құрылғы: Жоғары қысымды құбыршекті жоғары қысымды пистолетке және құрылғының жоғары қысымды қосылымына қосып, оны қолмен мыктап қатайтыңыз (EASY!Lock).

4. Шланг барабаны бар құрылғылар: Жоғары қысымды құбыршекті жоғары қысымды пистолетке қосып, оны қолмен мықтап қатайтыңыз (EASY!Lock).

НАЗАР АУДАРЫНЫ

Буктелген жоғары қысымды шланг

Зақымдау тәуекелі

Жумысты бастамас бурын жогары крысымды шланеты толыгымен босатыңыз.

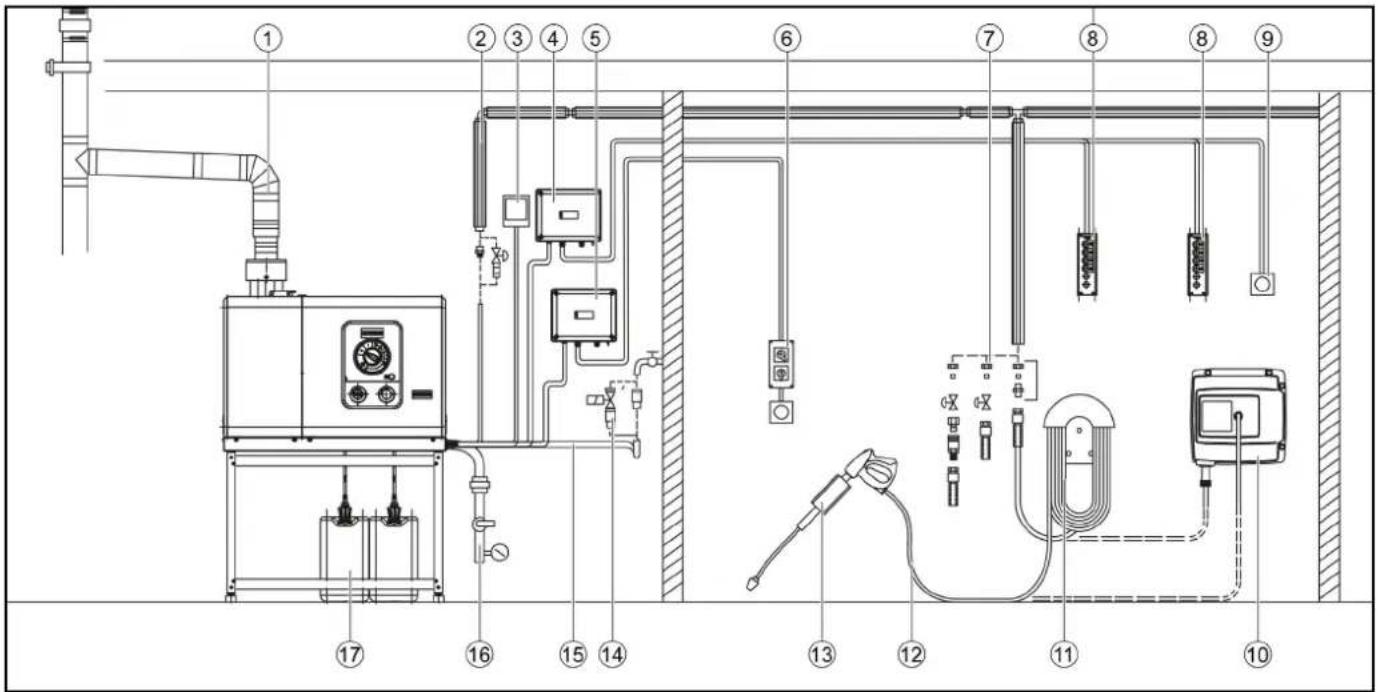

Орнату мысалы

① Түтін газ кұбыры
② Жылу окшаулағышы бар кұбыр желісі
③ Калпына келтіру түймесі
④ Баскару шкафының бірнеше қашықтан баскару құралы
⑤ Баскару шкафының қарапайым қашықтан баскару құралы
⑥ Кашыктан баскару куралының тіркеме жинағы (қарапайым), оның ішінде апаттық өшіру
⑦ Бекіткіш кранмен және жылдам муфтамен қосу нүктесі
⑧ Қашықтан басқару құралының тіркеме жинағы (бірнеше)
⑨ Апаттык өшіру түймесі
⑩Шланг орамы
⑪ Шланг устағышы
⑫ Жоғары тегеурінді кұбыршек
⑬ Жоғары қысымды пистолет, ағынды кұбыр және саптама бар шығару орны
⑭ Су кірісінің электрмагниттік клапаны
⑮Су шлангі
⑯Газды косу
⑰ Жуғыш затқа арналған ыдыс

Пайдалануға беру

ECKEPTY

Жаракат алу каупі

Зақымдалған құрамдас бөліктер құрылғыны пайдалану кезінде жақақаттарға әкелуі мүмкін.

Курылғының, керек-жарактардың, куат желілерінің және қосылымдардың дұрыс жұмыс істейтінін тексеріңз. Егер қурылғы дұрыс жұмыс істемесе, оны пайдалануға болмайды.

1 Су кірісін қамтамасыз етіңіз.
2 Жуғыш кұралды кұрылғыдан сорып алыңыз.
3 Жылыту майын косыңыз.
4 Электрмен жабдыктауды камтамасыз етініз.

Жуйеге күтім жасау

Жүйеге күтім жасауды белгілеу және орнату

Нуская

RM 110 жылыту иректутігінің, кұрылғының және кұбыр желілерінің қатты суда ізбестенуіне жол бермейді.

Нускау

RM 111 сорғыға жұмсақ сумен күтім жасау және қара судың пайда болуынан қорғау үшін қолданылады.

Су кермектігі (°dH)	Айналмалы қосқыштағы шкала (1–10)	Пайдалану кезінде жүйеге күтім жасау
<3 3 RM 111
3–7 1 RM 110
7–14 2 RM 110
14–21	3 RM 110
>21 4 RM 110

1. Жергілікті судың кермектігін жергілікті коммуналдық компанияға хабарласу арқылы немесе қаттылық өлшегішпен анықтаңыз (тапсырыс нөмірі 6.768-004.0).
2. Баскару тактасындағы айналмалы қосқышты пайдаланып жүйеге күтім жасау құрылының мөлшерін орнатыңыз.

Жүйеге күтім жасау құралын құю

• Жуйге кутім жасау құрамында әктас бар ағын сумен жұмыс істегенде жылыту иректүтігінің кальцийленуін болдырмау үшін әте тиімді. Ол қалтқы камерадағы беру желісіне тамшылатып қосылады.
• Мөлшерлеу зауытта орташа су кермектігіне орнатылады және қажет болған жағдайда жөргілікті су кермектігіне қарай реттеуге болады.

1.Жүйеге күтім жасау құралын құйыңыз.

Колдану

Жумыска дайындык

• Жұмыс кезінде жоғары қысымды пистолет жабыллып қалса, құрылғы өшеді.
• Жумыска дайындык уақытында (30 минут) пистолет қайта ашылғанда, құрылғы автоматты түрде қайта іске қосылады.
• Жумыска дайындык уакыты асып кетсе, қауіпсіздік таймері сорғы мен жанарғыны өшіреді.
• Кұрылғыны қайта іске қосу үшін құрылғы қосқышын «0» күйіне қойып, оны қайта қосыңыз. Құрылғы қашықтан басқару құралымен басқарылатын болса, қашықтан басқару құралындағы тиісті қосқышты пайдаланып қайта қосуды жүзеге асыруға болады.

Ыстық су ағындарының ағып кетуіне байланысты жаракат алу қаупі!

Эр колданар алдында курылғыда зақымның болмауын тексеріңіз.

1. Әр қолданар алдында жоғары қысымды шланғты, құбыр желілерін, фитингтерді және ағындды құбырдың зақымдануын тексеріңіз.
2. Ағып жатқан құрамдас бөлшектерді дереу ауыстырыңыз және ағып түрган қосылым нүктелерін жабыңыз.
3. Тутік муфтасының мыктап орнатылғанын және тығыздығын тексеріңіз.
4. Жуғыш құрал контейнерінің деңгейін тексеріңіз және қажет болса, жуғыш құралды толтырыңыз.
5. Жуйеге күтім жасау құралының деңгейін тексеріңіз және қажет болса толтырыңыз.

Саптамаларды тандау

△АБАЙЛАНЫЗ

Дурыс емес саптама салдарынан зақымдану каупі

Көлік шиналары дөңгелек ағынмен тазалау кезінде зақымдалуы мүмкін.

Көлік шиналарын әрқашан тегіс ағынды саптамамен (25°) және кемінде 30 см шашатын қашықтықлен тазалаңыз.

Тазалау тапсырмасына байланысты келесі саңылауларды усынамыз:

Саптама	Бөлшектің нөмірі	Бүріккіш бұрыш	Қысым (МПа)
HDS 10/21-4 St газы
050 2.11	3-054.0 40° 21
050 2.11	3-023.0 25° 21
050 2.11	3-034.0 0° 21
060 2.11	3-026.0 25° 15
060 2.11	3-048.0 15° 15
060 2.11	3-036.0 0° 15
070 2.11	3-028.0 25° 11
070 2.11	3-049.0 15° 11
072 2.11	3-013.0 25° 10

Саптаманы ауыстыру

ΔΚΑΥΙΠ

Саптаманы ауыстырмас бұрын, құрылғыны өшіріп, жоғары қысымды пистолетті құрылғы қысымы теменdegенше пайдаланыңыз.

1. Сақтандырғыш тетігін алға қарай итеріп, жоғары қысымды пистолетті бекітіңіз.
2. Саптаманы өзгертіңіз.

Суык сумен жумыс

Жеңіл ластануды кетіру және шаю үшін, мысалы: бақша жабдықтарын, террассаларды, құралдарды.

1. Курылғының қосқышын «І» күйіне қойыңыз.

Ыстық сумен жұмыс

ΔΚΑΥΠ

Ыстық су

Жидіту каупі.

Ыстық сумен жанасудан аулақ болыңыз.

1. Курылғы косқышын кажетті температурага орнатыңыз.

Эко деңгейі

Кұрылғы ең үнемді температура ауқымында (макс. 60°C) жұмыс істейді.

Тазалау күралдарымен пайдалану

ΔΚΑΥΠ

Жугыш құралдардан жаракат алу қаупі

Жугыш құралдар тиісінше пайдаланылмаган жағдайда денсаулыққа ауыр зақым келеді.

Тазалау құралы өндірушісінің қауіпсіздік деректер парағын қараңыз.

Көрсетілген жеке қорғаныс құралдарын киіңіз.

Нускау

KÄRCHER mazalaу құралдары үздіксіз жұмыс істеуге кепілдік береді. Сізге кеңес беруге рүқсат етіңіз немесе жуғыш құралдар туралы акпараттық парактарымызды сураңыз.

1. Жуғыш құралға арналған сору құбыршегін жуғыш құралы бар ыдыска салыңыз.
2. Тазалау құралының мөлшерлеу клапанын қажетті мөлшерге қойыңыз. Мөлшер 0-ден (жұғыш құралсыз) 6-ға дейін (ең жоғары мөлшер) қадамдармен орындалады.

¥сынылатын жуу тәсілі

1. Жуғыш құралды үнемдей отырып, құргақ бетке шашыңыз және сінуге қалдырыңыз (кептірмей).
2. Еріген балшыкты жоғары тегеурінді ағыспен шайып тастаңыз.

Жуғыш құралмен жуғаннан кейін

1. Сүзгіні таза суға батырыңыз.
2. Мөлшерлеу клапанын жуғыш құралдың ең жоғары концентрациясына дейін бұраңыз.
3. Курылғыны іске қосыңыз және бір минут бойы шайыңыз.

Шығару орнында жұғыш құралмен жұмыс істеу

Кұрылғыдағы жұғыш құралдарды мөлшерлеуге балама ретінде жұғыш құралдарды тікелей шығару орындарына қосуға болады.

Бүл үшін әртүрлі опциялар қолжетімді, мысалы: шыныаяқ көбік саптамасы.

△ECKEPTY

Жугыш құралдардан жаракат алу қаупі

Жугыш құралдарды дұрыс қолданбау денсаулыққа қауіп төндіреді.

Тазалау құралдарына арналған қауіпсіздік техникасы бойынша нұсқауларды орындаңыз.

НАЗАР АУДАРЫНЫ

Жарамсыз жугыш құралдар салдарынан зақымдану қаупі

Жарамсыз жугыш құралдарды пайдалану құрылғыны және тазаланатын затты зақымдауы мүмкін.

Тек КÄRCHER макулдаған тазалау құралдарын пайдаланыңыз.

Жугыш күралдармен бірге берілген мөлшерлеу бойынша ұсыныстар мен нұсқауларды орынданыз.

Коршаган ортаны корғау үшін тазалау құралдарын үнемді пайдаланыңыз.

Нускау

KÄRCHER тазалау құралдары үздіксіз жұмыс істеуге кепілдік береді. Сізге кеңес беруге рүқсат етіңіз немесе біздің каталогты немесе тазалағыш заттар туралы акқараттық парақтарымызды сұраңыз.

Cypet H

①Контейнер
②Көбік саптамасы
③ Жоғары тегеурінді пистолет
④Copy
⑤Диафрагма жинағы Тазалау құралының қоспасы: 3=жогары, 2=орташа, 1=төмен

1. Контейнерді бурап алыңыз.
2. Кажетті диафорагманы сорғыш түтікке салыңыз.

3. Тазалау күралын контейнерге күйыңыз.

4. Контейнерді көбік саптамасына бураныз.

5. Шумекті жоғары тегеурінді пистолеттен ажыратыңыз.
6. Шыныаякты кебік саптамасын жоғары крысымды пистолетке бекітіп, қолмен мыктап бекітіңіз.
7. Жоғары қысымды тазалағышты іске қосыңыз.

Жуғыш құралмен жуганнан кейін

Тазалау құралдарының жиналуын болдырмас үшін, шыныаяқты көбік саптамасын пайдаланғаннан кейін шаю керек.

1. Контейнерді бурап алыңыз.
2. Қалған тазалау құралын жеткізу қаптамасына қайта құйыңыз.
3. Контейнерді таза сумен толтырыңыз.
4. Контейнерді шыныаякты көбік саптамасына бураңыз.
5. Кез келген тазалау құралының қалдықтарын шаю үшін шыныаяқты көбік саптамасын шамамен 1 минут ұстаңыз.
6. Контейнерді босатыңыз.

Жоғары қысымды пистолетті ашыңыз/жабыңыз

1. Сактандыргыш иінтірегі мен іске қосу інінтірегін басыңыз. Жоғары қысымды пистолет ашылады.
2. Сактандыргыш иінтірегі мен іске қосу інінтірегін босатыңыз.
   Жоғары крысымды пистолет жабылады.

Жоғары қысымды пистолеттегі қысым/мөлшер реттеріші

ΔΚΑΥΠ

Бос ағын түтігінің салдарынан қауіп

Жаракат алу каупі

Кысым/көлем реттегішін орнату кезінде ағын түтігіндегі бұрандалы қосылыстың босап қалмауын қадагалаңыз.

1. Курылғы косқышын макс. 98°C температураға қойыңыз.

2. Жоғары қысымды пистолеттегі қысым/мөлшер реттегішін (+/-) бұрал (шексіз) жұмыс қысымы мен жеткізу жылдамдығын реттеңіз.

Курылғыны өшіру

ΔΚΑΥΙΠ

Ыстық судан күйіп қалу қаупі

Ыстық сумен жанасу күйіктерге әкелуі мүмкін.

Ыстық суды пайдаланғаннан кейін құрылғыны салқындату үшін пистолет ашық күйде кем дегенде 2 минут суық сумен жұмыс істеу керек.

1. Су күятын түтікті жабыңыз.
2. Жоғары қысымды пистолетті ашыңыз.
3. Курылғының қосқышын пайдаланып сорғыны қосыңыз және оны 5–10 секунд жұмыс істетіңіз.
   4.Жоғары қысымды пистолетті жабыңыз.
4. Курылғының қосқышын «0/ӨШІРУЛІ» күйіне қойыңыз.
5. Су кірісіндегі ъшіру клапанын жабыңыз және қажет болған жағдайда су төгетін жерлерде басқа ёшіру клапандарын жабыңыз
6. Су шумегін алып тастаңыз.
7. Жуйеде крысым төмендегенше шығару орындарында жоғары крысымды пистолеттерді қолданыңыз.
8. Сактандырғыш тетігін алға қарай итеріп, жоғары қысымды пистолеттерді бекітіңіз.

Апатты жағдайда өшіру

1. Негізгі коскышты «0» күйіне бұраңыз.
2. Су құятын түтікті жабыңыз.
3. Курылғы крысымы жойылғанша жоғары крысымды пистолетті пайдаланыңыз.
4. Газды жеткізуді өшіріңіз.

Тасымалдау

△АБАЙЛАНЫЗ

Тасымалдау кезінде құрылғының салмағын ескеріңіз.

1. Көлік құралдарында тасымалданғанда, құрылғыны тиісті қолданыстағы нұсқауларға сәйкес сырғып-жығудан қорғаңыз.

Сактау

△АБАЙЛАНЫЗ

Салмақ сақталмаса, жаракат алу және зақымдану қаупі бар!

Кұрылғыны тасымалдау және сақтау кезінде оның салмағына байланысты жарақат алу және зақымдану қаупі бар.

Тасымалдау және сақтау кезінде құрылғының салмағын ескеріңіз, Техникалық маглуматтар тарауын қараңыз.

НАЗАР АУДАРЫНЫ

Аяздан зақымдану қаупі бар!

Толык төгілмеген су қатып қалса, ол құрылғы мен керек- жарактарды зақымдауы мүмкін.

Курылғыдан және керек-жарактардан суды толығымен ағызыңыз.

Курылғыны және керек-жарактарды аяздан қорғаңыз.

Кутім және техникалық қызмет көрсету

Техникалық қызмет көрсету шарты

Кұрылғының сөнімді жұмыс істеуін қамтамасыз ету үшін техникалық қызмет көрсету шартын жасауды ұсынамыз. Жөргілікті КÄRCHER тұтынушыларға қызмет көрсету орталығына хабарласыңыз.

Техникалық қызмет көрсету мерзімділігі

Күнделікті

1. Жоғары қысымды пистолетті тексеріңіз.
2. Желі кабелін тексеріңіз.
3. Жуғыш құрал контейнерлерінің толтыру деңгейін тексеріңіз.
4. Жүйеге күтім жасау құралының деңгейін тексеріңіз.
5. Жоғары қысымды шлангілерді тексеріңіз.

Апта сайын

НАЗАР АУДАРЫНЫ

Сүмті маймен жұмыс істеу жабдықтың бұзылуына әкелуі мүмкін.

Егер сіз сүтті майды байқасаңыз, дерев уәкілетті тұтынушыларға қызмет көрсету орталығына хабарласыңыз.

1. Кондырғының тығыздығын тексеріңіз.
2. Сорғы майының сыртқы түрін және деңгейін тексеріңіз.
3. Діріл бәсендеткішті тексеріңіз.

Ай сайын

1. Сорғының тығыздығын тексеріңіз.
2. Қондырғыда ішкі шегінділердің бар-жоғын тексеріңіз. Мұны істеу үшін қондырғыны жоғары қысымды саптамасыз ағынды кұбыр арқылы іске қосыңыз. Құрылғының манометріндегі жұмыс қысымы (қосымша) 3 МПа-дан жоғары көтерілсе, қондырғыны қақтан тазалау керек.
3. Таза су сүзгісін тазалаңыз.
4. Жанармай сүзгісін тазалаңыз.

Эр алты ай сайын немесе құрылғыдағы техникалық қызмет көрсету көрсеткішінен кейін

1. Жоғары крысымды сорғының майын ауыстырыңыз.
2. Тутынушыларға қызмет көрсету орталығы арқылы бүкіл қондырғыны тексеріп, тазалаңыз.

Жыл сайын

1. Жанармай сүзгісін ауыстырыңыз (немесе қажет болса ертерек).
2. Қауіпсіздік тексерісін орынданызыз.

Кем дегенде 5 жылда бір рет

- Өндірушінің нұсқауларына сәйкес қысым тексеруді орынданыз.

Техникалық қызмет көрсету жұмыстары

Май ауыстыру

Май сүрпы мен кую мөлшерін техникалық деректерден караңыз.

1. Шамамен 1 литр майга арналған жинау ыдысын дайынданыз.
2. Май төгетін бұраманы босатыңыз.
3. Майды жинау ыдысына ағызыңыз.

Нускау

Колданылған майды қоршаған ортага зиянсыз түрде кәдеге жаратыңыз немесе рүқсат етілген жинау орнына апарыңыз.

1. Майды төгетін бұраманы қайтадан қатайтыңыз.
2. Жаça майды бақылау әйнегінің ортасына немесе деңгей өлшегішіндегі «Min» және «Max» белгілерінің арасына баяу қосыңыз.

Курылғыдағы ауаны жою

1. Курылғыны косыңыз («І/ОН»).
2. Жоғары тегеурінді пистолеттің тетігін бұғаттан ашыңыз.
3. Жоғары тегеурінді пистолеттің тетігіне басыңыз. Құрылғы қосылады.
4. Курылғыны су жоғары тегеурінді пистолеттен көпіршіктерсіз шықпағанша максимум 2 минут жұмыс істетіңіз.
5. Жоғары тегеурінді пистолеттің тетігін жіберіңіз.
6. Жоғары тегеурінді пистолеттің тетігін бұғаттаңыз.

1. Су құятын түтікті жабыңыз.
2. Кұрылғы қақпағындағы бұрандаларды босатып, қақпақты алыңыз.
3. Сорғының алдындағы сүзгі корпусын бұрап, су сүзгісін алыңыз.
4. Сүзгіні тазалап, кажет болса ауыстырыңыз.
5. Курылғыны кері тәртіпте орнатыңыз.

Курылғыны қақтан тазартыңыз

Құбырларда шөгінділер болса, ағынның кедергісі артады, сондықтан қозғалтқыштағы жүктеме тым үлкен болады.

ΔΚΑΥΙΠ

Жанғыш газдардан болатын қауіп

Жарылыс каупі

Кактан тазалау процесінде темекі шегуге болмайды.

Жаксы желдетуді камтамасыз етіңіз.

ΔΚΑΥΠ

Кышкылдан кауіп

Химиялық күйік каупі

Корғауыш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Орындау:

Занды ережелерге сэйкес, алып тастау үшін тек сынақ белгісі

бар сынактан өткен қақты кетіргіштерді пайдалануға болады.

- RM 101; Çaқты және жуғыш құралдардың қалдықтарын ерітеді.

1. 20 литрлік ыдысты 15 литр сумен толтырыңыз.
2. 1 литр как кетіргіш қосыңыз.
3. Су түтігін сорғы басына тікелей жалғаңыз және бос ұшын контейнерге іліңіз.
4. Саптамасыз жалғанған ағынды кұбырды контейнерге салыңыз.
5. Козгалтқышты козгалтқыш өндірушісінің пайдалану нүсқауларына сәйкес іске қосыңыз.
6. Жоғары қысымды пистолетті ашыңыз және қақтан тазалау кезінде оны қайта жаппаңыз.

7. Температура реттегішті 40°C жұмыс температурасына орнатыңыз.

8. Курылғы жұмыс температурасына жеткенше жұмыс істей берініз.

9. Кұрылғыны өшіріп, оны 20 минутқа қалдырыңыз. Жоғары қысымды пистолет ашық қалуы керек.
10. Содан кейін кұрылғыны бос шығарыңыз.

Нускау

Коррозиядан корғау және қышқыл қалдықтарын бейтараптандыру үшін құрылғы арқылы жұгыш құрал контейнері арқылы сілтілі ерітіндіні ( мысалы: RM 81) айдауды ұсынамыз.

Аяздан корғау

Кұрылғы аяздан қөрғалған бөлмелерде орнатылуы көрек. Егер аяз қаупі болса, мысалы, сырты орнату кезінде құрылғыдан суды ағызып, оны аяздан қөрғау құралымен жуу көрек.

1. Су кую шлангісі мен жоғары қысымды шлангты бұрап алыңыз.
2. Сорғы мен желілер бос болғанша құрылғыны максималды 1 минут жұмыс істетіңіз.
3. Казандыктың төменгі жағындағы кую желісін бурап босатыңыз және жылыту иректүтігін бос жұмыс істетіңіз.
4. Калтки камераға сатылымда бар аяқздан қорғау құралын құйыңыз. Бүл ретте аяздан қорғау құралы өндірушісінің пайдалану нұсқауларын орындаңыз.
5. Жоғары қысымды розетка астына жинауға арналған контейнер қойыңыз.
6. Кұрылғыны кұрылғы толығымен шайылғанша қосыңыз (жанарғысыз).

Нускау

Аяздан қорғау құралы сондай-ақ қоррозиядан қорғаудың бөлгілі бір деңгейін қамтамасыз етеді.

Акаулар кезіндегі көмек

ΔΚΑΥΙΠ

Кұрылғы кернеулі бөлшектерге тиіп, кездейсок іске косылады

Жаракат алу каупі, ток согу Кұрылғыда жұмыс жасамас бұрын құрылғыны өшіріңіз. Желілік штекерді розеткадан шығарып алыңыз.

Электр бөлшектерімен барлық сынақтар мен жұмыстарды білікті қызметкерлер орындауы керек.

Осы тарауда айтылмаған ақаулар болса, уәкілетті тұмынушыларға қолдау көрсету қызметіне хабарласыңыз.

Акауларды жоюға кім құқылы?

Пайдаланушы: «Пайдаланушы» деп белгіленген жұмыстарды жоғары құсымды жүйелерді қауіпсіз басқара және техникалық қызмет көрсете алатын оқытылған адамдар ғана орындауы мүмкін.

Электрші: «Электрші» белгісі бар жұмысты тек электр техникасы саласында білімі бар адамдар ғана орындай алады.

Тутынушыларға қызмет көрсету орталығы: «Тутынушыға қызмет көрсету орталығы» белгісі бар жұмысты тек ҚÄRCHER тутынушыларға қызмет көрсету техниктері немесе ҚÄRCHER рүқсат берген техниктер орындауы мүмкін.

Акаулар кезіндегі көмек

Кате Себебі Жою Жауапты
Курылғы жұмыс істемейді	Құрылғыда кернеу жок.	1. Ашаны және розетканы тексеріңз.2. Фирмалық тақтада көрсетілген көрнеу қорек кезінің көрнеуімен сәйкес көле ме, жок па, тексеріңз.3. Желі баусымын закымға тексеріңз.	Пайдаланушы, электрші
	Қауіпсіздік таймері жұмыс істейді.	1. Құрылғы қосқышын пайдаланып құрылғыны қыска өшіріңз, сосын қайта қосыңыз.	пайдаланушы
	Басқару тізбегіндегі сақтандырғыш жанып кетті.	1. Жаңа сақтандырғышты салыңыз. Егер ол қайтадан жанып кетсе, артық жүктеменің себебін жойыңыз.	Тұтынушыларға қызмет көрсету
	НД (жогары қысым) қысым қосқышы ақаулы.	1. Қысым қосқышын тексеріңз.	Тұтынушыларға қызмет көрсету
Жанарғы жұмыс істеп түрган кезде жанбайды немесе жалын сөнеді	Температура реттеріші тым темен орнатылған.	1. Температура реттерішін жоғарырақ орнатыңыз.	пайдаланушы
	Құрылғы қосқышы ыстық суда емес.	1. Құрылғыны жоғарырақ температураға қойыңыз.	пайдаланушы
	Сақтандырғыш блогындағы су жетіспеушілігінен қорғау құрылғысы сөнді (қызмет көрсету бақылау шамы 5 рет жыпылықтайды).	1. Судың жеткілікті екеніне кез жеткізіңз.2. Құрылғының бітеулігіне кез жеткізіңз.	пайдаланушы
	Газ құбыры краны жабық.	1. Газ құбыры кранын көбірек ашыңыз.2. Газ жанарғысын қалпына келтіру түймесін басыңыз.	пайдаланушы
	Суды шығару кезінде максимальды температура шектеріші (> 110°C) істен шықты.	1. Температураны реттерішті тексеріңз.	Тұтынушыларға қызмет көрсету
	Шығарылатын газ температурасының шектеріші істен шықты (қызмет көрсету бақылау шамы 4 рет жыпылықтайды).	1. Құрылғының қосқышын «0» күйіне қойыңыз.2. Құрылғыны суытыңыз.3. Құрылғыны қосыңыз.	пайдаланушы
	Ақаулық бірнеше рет пайда болады.	1. Тұтынушыларды қолдау қызметіне хабарлаңыз.	Тұтынушыларға қызмет көрсету
Қызмет көрсету бақылау шамы 1 рет жыпылықтайды	Жоғары қысым жүйесіндегі ағып кету.	1. Жоғары қысым жүйесін және қосылымдардың бітеулігін тексеріңз.	пайдаланушы
Қызмет көрсету бақылау шамы 2 рет жыпылықтайды	Көрнеу берудегі қате немесе қозгалтқыштың ток тұтынуы тым үлкен.	1. Желі қосылымын және желілік сақтандырғыштарды тексеріңз.2. Тұтынушыларды қолдау қызметіне хабарлаңыз.	пайдаланушы
Қызмет көрсету бақылау шамы 3 рет жыпылықтайды	Қозгалтқыш шамадан тыс жүктелген немесе қызып кеткен.	1. Құрылғының қосқышын «0» күйіне қойыңыз.2. Құрылғыны суытыңыз.3. Құрылғыны қосыңыз.	пайдаланушы
	Ақаулық бірнеше рет пайдаболады.	1. Тұтынушыларды қолдау қызметіне хабарлаңыз.	Тұтынушыларға қызмет көрсету
Қызмет көрсету бақылау шамы 4 рет жыпылықтайды	Пайдаланылған газ температурасын шектегіш іске қосылды.	1. Құрылғының қосқышын «0» күйіне қойыңыз.2. Құрылғыны суытыңыз.3. Құрылғыны қосыңыз.	пайдаланушы
	Ақаулық бірнеше рет пайлда болады.	1. Тұтынушыларды қолдау қызметіне хабарлаңыз.	Тұтынушыларға қызмет көрсету
Қызмет көрсету бақылау шамы 5 рет жыпылықтайды	Су тапшылығы.	1. Су қосылымын және қую желілерін тексеріңз.	пайдаланушы
	Темен судан қорғайтын құрылғыдағы геркондық қосқыш тұрып қалды немесе магниттік піспек кептеліп қалды.	1. Тұтынушыларды қолдау қызметіне хабарлаңыз.	Тұтынушыларға қызмет көрсету
Қызмет көрсету бақылау шамы 6 рет жыпылықтайды	Жалын датчигі жанарғыны өшірді.	1. Тұтынушыларды қолдау қызметіне хабарлаңыз.	Тұтынушыларға қызмет көрсету
Kate	Себеі	Жою	Жауапты
Кызмет көрсету бақылаушамы 7 ретжыпылыктайды	Судың шығыс температурасыдатчиғнің қатесі.	1. Тұтынушыларды қолдау қызметінехабарлаңыз.	Тұтынушыларғақызмет көрсету
Кызмет көрсету бақылаушамы 8 ретжыпылыктайды	Байланыс қатесі.	1. Тұтынушыларды қолдау қызметінехабарлаңыз.	Тұтынушыларғақызмет көрсету
Кызмет көрсету бақылаушамы жанады	Техникалық қызмет көрсетуқажет.Құрылғы әрі қарай жұмыс істейді.	1. Тұтынушыларды қолдау қызметінехабарлаңыз.	Тұтынушыларғақызмет көрсету
Жұғыш құралды беружеткіліксіз немесе жоқ	Мөлшері тым төмен орнатылған.	1. Мөлшерін көбейтіңіз.	пайдаланушы
	Жұғыш құрал сүзгісі бітеліпқалған немесе ыдыс бос (жұғышқұралдың жарық диоды жанадынемесе жыпылыктайды).	1. Сүзгіні тазалаңыз.2. Тазалау құралын толтырыңыз.	пайдаланушы
	Жұғыш құралдың, сорғышшлангілері, мөлшерлеу клапанынемесе электрмагниттік клапанағып жатыр немесе бітеліпқалған.	1. Жұғыш құрал беруді тексеріңіз.2. Ақаулы немесе тығыздалмағанбелшектерді ауыстырыңыз.	Пайдаланушы,тұтынушыларғақызмет көрсетуорталығы
	Ақаулық бірнеше рет пайдаболады.	1. Тұтынушыларды қолдау қызметінехабарлаңыз.	пайдаланушы
Жүйеге күтім жасау жарықдиоды жанады	Жүйеге техникалық қызметкерсету тұтынылды.	1. Жүйеге күтім жасау құралынтолтырыңыз.	пайдаланушы
Сорғы қысымға жетпейді	Саптама шайылды.	1. Саптаманы ауыстырыңыз.	пайдаланушы
	Жұғыш құралға арналған ыдысбос.	1. Жұғыш құралды толтырыңыз немесемөлшерлеу клапанын жабыңыз.	пайдаланушы
	Су жөткіліксіз.	1. Судың жеткілікті болуын қамтамасызетіңіз.	пайдаланушы
	Таза су сүзгісі ластанған.	1. Таза су сүзгісін тазалаңыз.	пайдаланушы
	Жұғыш құралды мөлшерлеуклапаны тығыз емес.	1. Клапанды тексеріңіз жәнетығыздаңыз.	пайдаланушы
	Жұғыш құралдың шлангілерітығыз емес.	1. Жұғыш құралдың шлангілерінауыстырыңыз.	пайдаланушы
	Қалтқылы клапан кептеліп қалды.	1. Клапанның қозғалысын тексеріңіз.	пайдаланушы
	Қауіпсіздік клапаны тығыз емес.	1. Реттеуді тексеріңіз.2. Қажет болса, жаңа тығыздағыштыорнатыңыз.	Тұтынушыларғақызмет көрсету
	Ағынды реттеу клапаны тығыземес немесе тым төменорнатылған.	1. Клапан бөліктерін тексеріңіз.2. Закымдалған белшектердіауыстырыңыз және кір болсатазалаңыз.	Тұтынушыларғақызмет көрсету
	Қысымды түсіруге арналғанэлектрмагниттік клапан ақаулы.	1. Электрмагниттік клапандыауыстырыңыз.	Тұтынушыларғақызмет көрсету
Жоғары қысымды сорғықагады, манометр қаттыдірілдейді	Діріл бәсендеткіш ақаулы.	1. Діріл бәсендеткішті ауыстырыңыз.	Тұтынушыларғақызмет көрсету
	Жоғары қысымды сорғы ауаныңаз мөлшерін сорып алады.	1. Сору жүйесін тексеріп, бітеусіздіктіжәндеңіз.	Тұтынушыларғақызмет көрсету
	Жұғыш құрал контейнері босжәне жұғыш құралды мөлшерлеубелсендірілді.	1. Жұғыш құралды толтырыңыз немесежұғыш құралдың мөлшерін 0-георнатыңыз.	пайдаланушы
	Су жөткіліксіз, су кірісі/таза сусүзгісі бітелген.	1. Су беруді тексеріңіз.2. Таза су сүзгісін тазалаңыз.	пайдаланушы
Жоғары қысымды пистолеташық кезде құрылғыүздіксіз өшеді/қосылады	Ағынды құбырдағы саптамабітеліп қалды.	1. Саптаманы тексеріңіз жәнетазалаңыз.	пайдаланушы
	Құрылғы кальциленген.	1. Құрылғыны қақтан тазалаңыз (Құрылғыны қақтан тазартыңызқараңыз)	Пайдаланушы/тұтынушыларғақызмет көрсетуорталығы
	Қайта өткізу клапанының ауысунуктесі реттелді.	1. Қайта өткізу клапанын қайта реттеңіз.	Тұтынушыларғақызмет көрсету
Кате Себебі Жою Жауапты
Жогары крысымды пистолет жабык кезде крыылғы өшпейді	Сорғыда ауа бар.	1. Кұрылғыдағы ауаны жойыңыз.
	Сақтандырғыш клапаны немесе сақтандырғыш клапанының тығыздағышы ақаулы.	1. Сақтандырғыш клапанын немесе тығыздағышты ауыстырыңыз.
	Қысым қосқышы ақаулы.	1. Тұтынушыларды қолдау қызметіне хабарлаңыз.

Кепілдік

Эр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жәндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз.

Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті

Kärcher веб-сайтының «Жуктеулер» бөліміндегі қызмет көрсету бөлімінде табуға болады.

Шығару күні фирмалық тактайшада ММ/YYYY пішімінде көрсетіледі, мұнда ММ - өндіріс айы, YYYY - шығарылған жылы немесе кодталған түрде.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30290

3 Өндірілген жылы
0 Өндірілген ғасыры
2 Өндірілген онжылдык
9 Өндірілген айының екінші саны
0 Өндірілген айының бірінші саны

Сонымен бул мысалда 30290 коды 09/(2)023 өндірілген күнін білдіреді.

Техникалық мағлүматтар

		HDS 10/21-4 St Gas
Электр желісіне косу
Кернеу	V	4	0
Фаза ~ 3
Жилік Hz 50
Косылу куаттылығы kW 8
Желіні шамадан тыс жуктелуден корғау (баяу С сипат.)	A	25
Корғаныс класы IPX5
Корғау класы I
Электрмен жабдықтау желісі	mm^2	5x2,5
Суды косу
Енгізу саны (мин.)	l/min	1300
Енгізу крысымы (макс.)	MPa	1,0
Енгізу температурасы (макс.)	°C	30
Кұрылғының техникалық сипаттамалары
Берілетін мөлшері, су	l/h (l/min)	1000 (16,7)
Стандартты саптамасы бар жұмыс крысымындағы су	MPa (bar)	21 (210)
Артық жұмыс крысымы (макс.)	MPa (bar)	27,0 (270)
Ыстық судың жұмыс температурасы (макс.)	°C	98
Берілетін мөлшері, жұғыш құралдар	l/h (l/min)	0-58 (0-0,97)
Жанарғы өнімділігі kW 78,5
Толық жүктеме кезінде су температурасының жалпы көтерілуі	K	65
Жоғары тегеурінді пистолеттің кері тебу қуші	N	57
Стандартты саптаманың өлшемі		050
Өлшемдері мен өнімдер
Салмағы	kg	177
Үзындығы	mm	1141
Ені	mm	577
Түтіндік адаптерімен биіктік	mm	940
Жоғары крысымды сорғы
Сыйымдылық	I	0,65
Май түрі		SAE 15W40
Газды қосу
Табиги газ Е (G20)	m^3/h 8,2
Табиги газ LL (G25)	m^3/h 9,2
Номиналды қосылу крысымы (табиги газ)	kPa (mbar)	1,7-5 (17-50)
Түтін құбырының құрылымына арналған мәндер
Артық крысымының жарамдылығы (мин.)	kPa	0,02
Пайдаланылған газдың массалық шығыны (толық жүктеме)	kg/h	140
Пайдаланылған газ температурасының жанарғысы	°C	140
Жанарғы
CO_2	%	6,0-8,5
EN 15502-01 сәйкес NOх класы		3
Газ крысымы жанарғысы (G20)	mbar	9,3+-0,5
Газ крысымы жанарғысы (G25)	mbar	12,5+-0,5
EN 60335-2-79 стандартына сәйкес есептелінетін мән
Дыбыс крысымының деңгейі L_РА	dB(A)	78
Белгісіздік K_РА	dB(A)	3
Шу деңгейі L_WA + белгісіздік K_WA	dB(A)	95
Колдағы дірілдің мәні	m/s^2	3,8
Белгісіздік К	m/s^2	1,3

Сорғы қозғалтқыштары үшін (ЕО) 2019/1781 ережесіне
сэйкес алып тастау себебі: 2 (2) а) бап.
Техникалык өзгерістер енгізілуі мүмкін.

Сыртаумактык өлшем кестесі

940 760 200 300 1016 155 131 44 102 190 241 577 319 75 1090 1141

Тутынушыларға қызмет көрсету

Кондырғы түрі:	Өндіруші No:	Пайдалануға беру:
Сынақ жүргізілді:Табылу:
Сынақ жүргізілді:Табылу:
Сынақ жүргізілді:Табылу:
Сынақ жүргізілді:Табылу:
Сынақ жүргіз ілді:Табылу:

Съдържание
