LIETOŠANAS INSTRUKCIJA i-Soren Joie

Jüs iegādājāties augstas kvalitātes pilnībā sertificētu bērnu drošības aprīkojumu. Šis izstrādājums ir piemērots izmantošanai bērniem ar augumu no 61 cm līdz 125 cm un svaru līdz 22.5 kg. Uzmanīgi izlasiet lietotāja rokasgrāmatu un izpildiet uzstādīšanas darbības, jo tas ir VIENĪGAIS veids, kā aizsargāt bērnu no nopietniem ievainojumiem vai nāves gadījumā, ja notiek negadījums un kā nodrošināt, ka bērns izstrādājuma izmantošanas laikā jūtas Ğrti. Saglabājiet šo instrukciju izmantošanai nākotnē.

Apstipriniet

Lai Joie uzlaboto bērnu pasīvās drošības aprīkojumu izmantotu ar i-Size ISOFIX savienojumiem atbilstoši ANO noteikumiem Nr. 129 bērnam ir jāatbilst tālāk norādītajām prasībām.

Novietojums ar skatu uz aizmuguri. Bērna augums 61 cm - 125 cm / maks. 22.5 kg

Pirms ši izstrādājuma uzstādišanas un lietošanas pilnībā izlasiet visu šajā lietošanas rokasgrāmatā sniegto informāciju.

! SVARİGI: UZGLABÄJIET TURPMAKAI ATSAUCEI, LÜDZU, UZMANİGI IZLASIET!

Uzglabājiet lietotāja rokasgrāmatu uzglabāšanas nodalījumā sēdekļa aizmugurē, kā norādīts attēlā.

Garantijas informāciju skatiet mūsu tīmekļa vietnē joiebaby.com

Pārliecinieties, vai nav iztrūkstošu detalju. Ja kāda detaja trūkst, sazinieties ar izplatītāju.

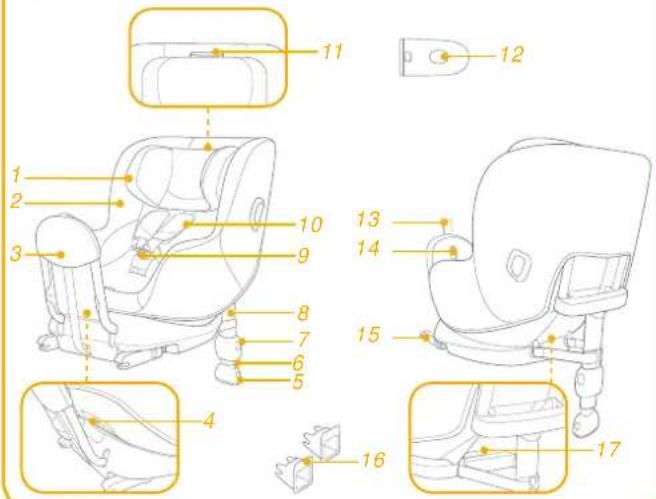

1 Galvas balsts
2 Sēdekļa paliktnis
3 Atlēciena stienis
4 Atliekšanas pielāgošanas poga
5 Atbalsta kājas regulēšanas poga
6 Atbalsta kājas indikators
7 Atbalsta kājas regulēšanas poga
8 Atbalsta kāja
9 Sprädze
10 Plecu siksnas pârsegi

11 Galvas atbalsta regulēšanas svira
12 Sānu triecienu aizsardzības pierīce
*jālieto likai durvju pusē
13 Atsitiena stieņa regulēšanas siksna
14 Atsitiena stieņa atbrīvošanas poga
15 ISOFIX savienotājs
16 ISOFIX vadotnes
17 ISOFIX regulētāja poga

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

BRĪDINĀJUMS

! Rīkojieties uzmanīgi, jo uzlabotā bērnu pasīvās drošības aprīkojuma cietās daļas un plastmasas detaļas ir jānovieto un jāuzstāda tādā veidā, ka tās nevar iespiest starp kustīgu automašīnas sēdekli vai durvīs.
! NEIZMANTOJIET uz aizmuguri vērstu uzlaboto bērnu pasīvās drošības aprīkojumu sēdus pozīcijā, kad ir uzstādīts aktīvais priekšējais drošības spilvens.
! Uzlabotais bērnu pasīvās drošības aprīkojums var nebūt piemērots visiem apstiprinātajiem transportlīdzekļiem. Vairāk informācijas skatiet iekļautajā stiprinājumu sarakstā.
Visām atbalsta kājām jābūt saskarē ar automašīnas grīdu, un visām fiksācijas siksnām ir jābūt pielāgotām bērna ķermenim. Siksnas nedrīkst būt sagrieztas
! Nodrošiniet, ka jebkura klēpja siksna tie lietota zemāk, lai iegurnis būtu stingri nofiksēts.
! Šis uzlabotais bērnu pasīvās drošības aprīkojums ir jānomaina, kad tas negadījumā ir ticis pakļauts ievērojamam triecienam. Negadījums var radīt tā bojājumus, kuri nav redzami.

BRĪDINĀJUMS

! Apsveriet bīstamību, kāda var tikt radīta, veicot jebkādas izmaiņas vai papildinājumus ierīcē bez atbilstošas iestādes atļaujas, kā arī risku, ja neievērosiet uzlabotā bērnu pasīvās drošības aprīkojuma ražotāja sniegtos uzstādīšanas norādījumus.
! Neatstājiet bērnu bez uzraudzības uzlabotajā bērnu pasīvās drošības aprīkojumā.
! Jebkāda bagāža un citi objekti ir jānostiprina, jo tie sadursmes gadījumā var radīt traumas.
! Uzlaboto bērnu pasīvās drošības aprīkojumu NEDRĪKST izmantot bez mīkstajā detalām.
! Mīkstās detaļas nedrīkst nomainīt ar detaļām, kuras nav ražotāja ieteiktas, jo mīkstās daļas ir neatņemama aprīkojuma sastāvdaļa.
! Pievērsiet ari uzmanību norādījumiem un brīdinājumiem transportlīdzekļa ražotāja rokasgrāmatā.

Ārkārtas situācija

Ārkārtas situācijā vai nelaimes gadījumā vissvarīgāk ir nekavējoties bērnam sniegt pirmo palīdzību un medicīnisko palīdzību.

Informācija par izstrādājumu

1. Šis ir "i-Size" uzlabotais bērnu pasīvās drošības aprīkojums. Tas ir apstiprināts atbilstoši ANO noteikumiem nr. 129 izmantošanai i-Size saderīgās automašīnas sēdekļu pozīcijās, ko automašīnas ražotājs ir norādījis lietotāja rokasgrāmatā.
2. Šaubu gadījumā konsultējieties ar bērnu pasīvās drošības aprīkojuma ražotāju vai mazumtirgotāju.

Materiāli Plastmasa, metāls, audums

Patenta numurs Gaida patentu

Uzstādīšanas metode

ECE R129	Bērna augums	Uzstādišanas metode	Uzstādišanas attēls	Sēdus pozīcija
	61 cm - 125 cm/ ≤22.5 kg	Ar seju uz aizmuguri		1.-8. pozīcija

Bažas par uzstādīšanu

Pamatnes uzstādīšana

skatiet attēlus 1 - 10

1. Uzstādiet ISOFIX vadotnes pie automašīnas ISOFIX enkurvietām (skatiet lietotāja rokasgrāmatu.) ① ISOFIX vadotnes var aizsargāt automašīnas sēdekļa virsmu pret nodilumiem. Var izmantot, lai virzītu ISOFIX savienotājus.
2. Atlokiet atbalsta kāju no uzglabāšanas nodalījuma. 2
3. Nospiežot ISOFIX pielāgošanas pogu, tai pat laikā velkot savienotāju, izvelciet ISOFIX savienotājus. ③
4. Nospiediet ISOFIX regulēšanas pogu, lai pielāgotu ISOFIX savienotājus. Salāgojiet ISOFIX savienotājus ar ISOFIX vadotnēm un pēc tam ar klikšķi ievietojiet ISOFIX savienotājus ISOFIX enkurvietās.
   ! Pārliecinieties, vai abi ISOFIX palīgierīču savienotāji ir droši nostiprināti pie automašīnas ISOFIX enkurvietām. Ir jābūt dzirdamiem diviem klikšķiem un abu ISOFIX savienotāju indikatoriem ir jābūt pilnībā zaļā krāsā. 4 -1
   ! Pārbaudiet, vai pamatne ir droši uzstādīta, velkot abus ISOFIX savienotājus.
5. Velciet atsitiena stieni transportlīdzekļa aizmugures virzienā un bloķējiet vietā, velkot atsitiena stieņa regulēšanas siksnu. 5
6. Pēc pamatnes ievietošanas automašīnas sēdeklī velciet atbalsta kāju uz leju līdz grīdai 6. Kad atbalsta kāja ir pareizi uzstādīta, atbalsta kājas indikatoram krāsa mainās uz zaļu. Kad uzstādīts nepareizi, tā krāsa mainās uz sarkanu. 6 -2
   ! Atbalsta kājai ir vairākas pozīcijas. Kad atbalsta kājas indikators ir sarkans, tas nozīmē, ka atbalsta kāja atrodas nepareizā pozīcijā.
   ! Pārliecinieties, vai atbalsta kāja pilnībā saskaras ar automašīnas grīdu.
   ! Saspiediet atbalsta kājas atbrīvošanas pogu, pēc tam saīsiniet atbalsta kājas garumu. 6 -1

! Vienmēr nodrošiniet, ka atbalsta slodzes kājai ir tieša saskare ar grīdu un ir blokētā pozīcijā, pat ja bērns tajā neatrodas.
7. Pilnībā salikta pamatne ir redzama šeit: 7.
! ISOFIX savienotājiem jābūt pievienotiem un blokētiem ISOFIX enkurvietās. 7-1
! Atbalsta kājas ir jāuzstāda pareizi ar zaļo indikatoru. 7 -2

Pamatnes nonemšana

1. Lai noņemtu pamatni no automašīnas sēdekļa, vispirms spiediet sekundārās blokēšanas pogas 9-1, pēc tam nospiediet ISOFIX atbrīvošanas pogas 9-2 uz ISOFIX savienotājiem, pirms tiek noņemta pamatne no transportlīdzekļa sēdekļa. 9
2. Lai transportētu sēdeklītis, spiediet ISOFIX pielāgošanas pogu un pārvietojiet ISOFIX savienotājus atpakal uzglabāšanas pozīcijā. 10

Sānu triecienu aizsarga izmantošana

skatiet attēlus 11 - 12

1. Uzlabotā bērnu pasīvās drošības aprīkojums ir piegādāts ar noņemamu sānu triecienu aizsarga pierīci. Šis sānu triecienu aizsarga pierīce ir jāizmanto transportlīdzekļa durvju pusē, lai garantētu labāku drošību. Uzstādīšana parādīta šeit: 11.
2. Nospiediet atbrīvošanas pogu, lai nonemtu sānu triecienu aizsarga pierīci. 12

Galvas atbalsta un plecu siksnas augstuma pielāgošana

skatiet attēlus 13 - 14

1. Pielāgojiet galvas balstu un pārbaudiet, vai plecu siksnas atrodas pareizā augstumā attiecībā pret 13 & 14
   ! Plecu siksnas augstumam ir jābūt vienā līmenī ar bērna pleciem vai nedaudz zemāk par tiem. 13

Paceliet galvas balsta pielāgošanas sviru, kamēr velkat uz augšu vai uz leju galvas balstu, līdz tas nofiksējas vienā no 8 pozīcijām. Galvas balsta pozīcijas ir parādītas ^14 attēlā.

Atliekšanas pielāgošana

skatiet attēlus 15 - 16

Saspiediet atliekšanas pielāgošanas pogu pielāgotu uzlaboto bērnu pasīvās drošības aprīkojumu pareizākā pozīcijā. 15 Pielāgojiet sēdekļa noliekumu kādā no 8 noliekšanas pozīcijām optimālam galvas un kakla atbalstam. 16

Ar seju uz aizmuguri (Bērna augums 61 cm-125 cm / maksimālais svars ≤22.5 kg)

skatiet attēlus 17 - 21

! Uzstādiet uzlaboto bērnu pasīvās drošības aprīkojumu automašīnas aizmugurējā sēdeklī un pēc tam ievietojiet bērnu uzlabotajā bērnu pasīvās drošības aprīkojumā.
1. Spiediet siksnas regulēšanas pogu, tikmēr velkot uz āru plecu siksnu vēlamajā garumā (velciet zem fiksētajiem plecu paliktniem garumā).
2. Atblokējiet siksnas sprādzi, spiežot sarkano pogu. 18
3. Fiksējiet sprādzes uz sēdekļa sānu pusēm, lai novietotu bērnu ērtākā pozā. 19
4. levietojiet bērnu uzlabotajā pasīvās drošības aprīkojumā un izlieciet abas kājas caur siksnām.
5. Nostipriniet sprādzi. Skatiet 20 attēlu.
6. Velciet uz leju regulēšanas siksnu un pielāgojiet to atbilstošā garumā, lai pārliecinātos, ka bērns ir pareizi nostiprināts. 21
! Vienmēr atstājiet bērnu siksnās un pareizi pievelciet, novēršot visas brīvās vietas.

Miksto daļu atvienošana

skatiet attēlus 22 - 28

Spiediet sarkano pogu, lai atbrīvotu sprādzi. 22

Lai atvienotu mīkstās detalas, izpildiet 23 - 28 darbību.

Noteikti pielāgojiet sēdekli kādā no 3.—8. noliekšanas pozīcijai pirms plastmasas skavas izvilkšanas sēdekļa pārsega apakšdalā. 27 -1

Lai uzstādītu mīkstās detaļas, apgrieztā secībā atkārtojiet iepriekš norādītās darbības.

Apkope un uzturēšana

! Mazgājiet mīkstās daļas ar aukstu ūdeni 30 °C temperatūrā.
! Negludiniet mīkstās detaļas.
! Mīkstās detaļas nebaliniet un nežāvējiet veļas žāvētājā.
! Lai mazgātu uzlaboto bērnu aizsargsistēmu vai pamatni, nelietojiet neatšķaidītus mazgāšanas līdzekļus, benzīnu un citus organiskos šķīdinātājus. Tas var radīt uzlabotās bērnu aizsargsistēmas bojājumus.
! Negrieziet mīkstās dājas ar lielu spēku, lai tās izžāvētu. Tas mīkstajās dājās var radīt krokas.
! Lai izžāvētu mīkstās dajas, pakariet tās ēnā.
! Nonemiet uzlaboto bērnu drošības aprīkojumu no automašīnas sēdekļa, ja tas ilgstoši netiek izmantots.
