BRUKSANVISNING i-Soren Joie

11 Justeringshåndtag til hovedstøtte

Pleje og vedligeholdelse

Du har kjøpt et fullsertifisert barnesete av høy kvalitet. Dette produktet er egnet for bruk med barn med høyde 61-125 cm og vekt opptil 22,5kg. Les denne bruksanvisningen nøye og følg installasjonstrinnene, da dette er den ENESTE måten å beskytte barnet mot alvorlig skade eller død ved en ulykke og for at barnet skal få det behagelig mens produktet brukes. Ta vare på bruksanvisningen for fremtidig oppslag.

Bekreft

For at bruk av dette forbedrede barnesetet fra Joie med i-Size ISOFIX-kontakter skal være i henhold til FN-forskrift nr. 129 må barnet være innenfor følgende mål.

Bakovervendt: Barnets høyde 61-125 cm / maks. 22,5 kg:

Les alle instruksjonene i denne bruksanvisningen før du monterer og bruker produktet.

Oppbevar bruksanvisningen i oppbevaringsrommet bak setet som på figuren til høyre.

Du finner garantiinformasjon på värt nettsted: joiebaby.com

Sørg for at det ikke er noen deler som mangler. Ta kontakt med forhandleren hvis noe mangler.

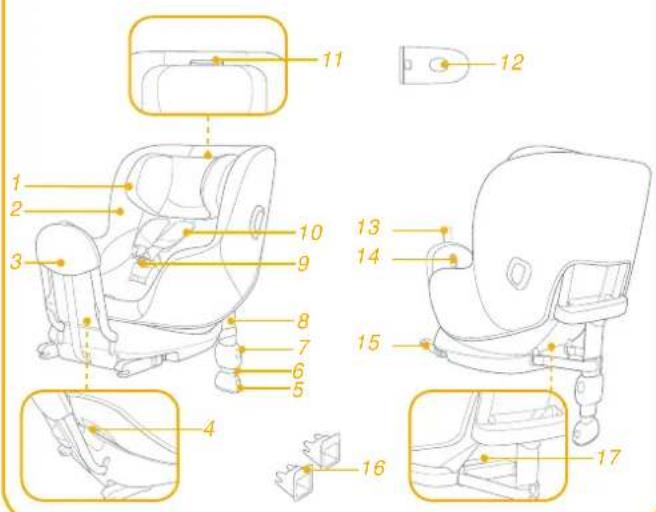

1 Hodestøtte
2 Setepute
3 Tilbakefjæringsskinne
4 Ryggjusteringsknapp
5 Justeringsknapp for lastben
6 Lastbenindikator
7 Justeringsknapp for lastben
8 Lastben
9 Spenne
10 Skulderbeltetrekk

11 Hodestøttejusteringsspak
12 Beskyttelseskapsel mot sidestøt * må kun brukes på dørsiden
13 Justeringsnetting for tilbakefjæringsskinne
14 Utløserknapp for tilbakefjæringsskinne
15 ISOFIX-kontakt
16 ISOFIX-førere
17 ISOFIX-justeringsknapp

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

ADVARSEL

! PASS PÅ at de stive gjenstandene og plastdelene på det forbedrede barnesetet blir plassert og installert slik at de ikke kan hemmes av et flyttbart sete eller døren til bilen.
! IKKE bruk et bakovervendt forsterket barnesetesystem i sitteplasser der en aktiv frontkollisjonspute er installert.
! Det forbedrede barnesetet passer kanskje ikke i alle godkjente kjøretøy. Se den medfølgende passlisten for mer informasjon.
! Støtteben skal være i kontakt med bilgulvet, og eventuelle remmer som fester barnet skal tilpasses kroppen til barnet. Remmene skal ikke vrides.
! Sørg for at midjebelte legges lavt slik at skrittet er godt festet og under press.
! Dette forbedrede barnesetet bør byttes ut når den har vært utsatt for tunge belastninger i en ulykke. En ulykke kan føre til skade som du ikke kan se.
! Vær oppmerksom på faren ved endringer eller tillegg til enheten som gjøres uten godkjenning fra gjeldende myndighet eller hvis ikke installasjonsinstruksjonene gitt av produsenten til det forbedrede barnesetet følges.

ADVARSEL

! Barn bør ikke være uten tilsyn i det forbedrede barnesetesystemet.
! All bagasje eller andre gjenstander som kan gi personskader ved kollisjon, skal være forsvarlig festet.
! Det forbedrede barnesete systemet SKAL IKKE BRUKES uten de myke delene.
! De myke delene skal ikke byttes ut med noen andre enn de som er anbefalt av produsenten, da de er vesentlige for ytelsen til barnesetet.
! Ta også hensyn til instruksjonene og advarslene i håndboken fra produsenten av bilen.

Nødsituasjon

Ved nødstilfeller eller ulykker er det viktigste at barnet blir tatt hånd om med førstehjelp og medisinsk behandling umiddelbart.

Produktinformasjon

1. Dette er et «i-Size» forsterket barnesetesystem. Den er godkjent i henhold til FN-forskrift nr. 129, for bruk i i-Size-kompatible sitteplasser som angitt av kjøretøyprodusentene i brukerhåndboken til kjøretøyet.
2. Hvis du er i tvil, tar du kontakt med produsenten eller forhandleren av det forbedrede barnesetet.

Materialer Plast, metall, tekstiler

	Barnets størrelse	Installasjonsmodus	Figur for installasjon		Seat Seteposisjon
ECE R129	61-125cm/ ≤22,5kg	Bakovervendt bruk			Posisjon 1-8

Merknader for installasjon

1. Fest ISOFIX-førerne til ISOFIX- ankerpunktene i bilen (se bruksanvisningen til bilen). ① ISOFIX-førerne kan beskytte overflaten av bilsetet fra riving. De kan også føre ISOFIX-kontaktene.
2. Brett opp lastbenet fra oppbevaringsrommet. 2
3. Forleng ISOFIX-kontaktene ved å trykke ISOFIX-justeringsknappen mens du trekker på kontakten. 3
4. Trykk ISOFIX-justeringsknappen for å justere ISOFIX-kontaktene. Sett ISOFIX-kontaktene på linje med ISOFIX-førerne, og klikk deretter begge ISOFIX-kontaktene i ISOFIX-ankerpunktene.
   ! Sørg for at begge ISOFIX-kontaktene er sikkert festet til ISOFIX-ankerpunktene i bilen. Du skal høre to klikk, og indikatorene på begge ISOFIX-kontaktene skal være helt grønne. 4 -1
   ! Kontroller at basen er sikkert montert ved å trekke på begge ISOFIX-kontaktene.
5. Trekk tilbakefjæringsskinnen mot baksiden av kjøretøyet, og lås den på plass ved å dra i justeringsnettingen dens. 5

6. Når du har satt basen på bilsetet, må du strekke ut lastbenet til gulvet 6. Når lastbenet er riktig installert, blir lastbenindikatoren grønn. Den blir rød når den er installert feil. 6 -2
   ! Lastbenet har flere stillinger. Når lastbenindikatoren blir rød, betyr dette at lastbenet er i feil posisjon.
   ! Sørg for at lastbenet er i full kontakt med kjøretøyets gulvplate.
   ! Klem justeringsknappen for lastbenet, og forkort lastbenet oppover. 6 -1

7. Den ferdigmonterte basen er vist som ⑦.

! ISOFIX-kontaktene må festes og låses på ISOFIX-ankerpunktene. 7 -1
! Lastbenet må monteres riktig med grønn indikator. 7-2
Sørg alltid for at lastebenet er i kontakt med gulvet på kjøretoyet og forblir låst uansett om det sitter et barn i det forbedrede barnesetet eller ikke.

Fjerne basen

1. Når du skal fjerne basen fra bilsetet, trykker du først de sekundære låseknappene 9-1 og deretter ISOFIX-utløserknappene 9-2 på ISOFIX-kontaktene før du fjerner basen fra bilsetet. 9
2. Før transport av setet trykker du ISOFIX-justeringsknappen og flytter ISOFIX-kontaktene tilbake til lagringsposisjon. 10

Bruk sidestøtbeskyttelse

se bilder 11 - 12

1. Det forsterkede barnesetet leveres med en avtagbar beskyttelseskapsel mot sidestøt. Beskyttelseskapselen mot sidestøt MÅ brukes på dørsiden av kjøretøyet. Installasjon vist på 11.
2. Trykk utløserknappen for å fjerne beskyttelseskapselen mot sidestøt. 12

Høydejustering for hodestøtte og skuldersele

se bilder 13 - 14

1. Juster hodestøtten og kontroller at skulderselen er i riktig høyde i henhold til 13 & 14
   ! Høyden på skulderselesporene må være på høyde med eller like under toppen av skuldrene til barnet. ^13

Løft opp justeringsspaken for hodestøtten mens du trekker opp eller ned hodestøtten til den klikker inn på en av de 8 posisjonene. Hodestøtteposisjonene er vist som ^14 .

Ryggjustering

se bilder 15 - 16

Klem ryggjusteringsknappen for å sette det forbedrede barnesetet i riktig posisjon. 15 Juster setet til en av de 8 leneposisjonene for optimal støtte av hode og nakke. 16

Bakovervendt modus (Barnets høyde 61-125cm / Barnets vekt ≤ 22,5kg)

se bilder 17 - 21

! Installer det forbedrede barnesetet på baksetet og sett deretter barnet i det forbedrede barnesetet.
1. Hold inne selejusteringsknappen, og trekk skulderselene til ønsket lengde. (Trekk fra under de faste skulderputene for å forlenge.) 17
2. Lås opp låsespennen ved å trykke den røde knappen. 18
3. Fest spennene på begge sider av setet for å gjøre det lettere å plassere babyen. 19
4. Legg barnet i det forsterkede barnesetet, og legg legge armer gjennom selen.
5. Fest spennen. Se 20
6. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at barnet sitter godt fast. 21
! Barnet skal alltid holdes godt i selen, og selen strammes ordentlig. Eventuelt slakk skal fjernes.

Ta av de myke delene

se bilder 22 - 28

Trykk den røde knappen for å frigjøre spennen. ^22

Følg trinnene 23 - 28 for å ta av de myke delene.

Sørg for å justere setet til en av leneposisjonene mellom 3–8 før du drar ut plastklemmene i bunnen av setetrekket. ^27 -1

Når du skal feste de myke delene igjen, gjentar du trinnene ovenfor i omvendt rekkefølge.

Stell og vedlikehold

! Vask de myke delene med kaldt vann under 30 °C.
! Ikke stryk de myke delene.
! Ikke bruk blekemiddel eller tørrens på de myke delene.
! Ikke bruk ufortynnede vaskemidler bensin eller andre organiske løsemidler til å vaske det forbedrede barnesetet eller basen. Det kan føre til skade på det forbedrede barnesetet.
! Ikke vri opp de myke delene med stor kraft for å tørke dem. Det kan gjøre dem rynket.
! Tørk de myke delene i skyggen.
! Fjern det forbedrede barnesetet fra bilsetet hvis det ikke skal brukes på lengre tid.
