NÁVOD K OBSLUZE i-Soren Joie

Vítá vás značka Joie™

Zakoupili jste vysoce kvalitní, plně certifikované dětské zádržné zařízení. Tento produkt je vhodný pro děti o výšce 61 - 125 cm a hmotnosti do 22.5 kg. Pečlivě si přečtěte tento návod k použití a postupujte přesně dle instrukcí zde uvedených, neboť toto je ten JEDINÝ způsob, jak ochránít vaše dítě před vážným zraněním nebo smrtí v případě nehody. Zároveň mu dodržováním postupu uvedenému v tomto návodu zajistíte maximální komfort při použivání tohoto produktu. Uchovejte tento návod pro budoucí použití!

Ujistěte se

Aby bylo možné používat tuto dětskou autosedačku Joie s připojením i-Size ISOFIX v souladu s předpisem UN č. 129, musí vaše dítě splňovat následující požadavky.

Orientace proti směru jizdy: Výška dítěte 61 - 125 cm / max. 22.5 kg;

Pred instalováním a použitím tohoto výrobku si přečtěte všechny pokyny v tomto návodu.

! DÜLEŽITÉ: USCHOVEJTE PRO BUDOUCÍ POUŽITÍ. POZORNĚ ČTĚTE.

Tento návod uschovejte do přihrádky na zadní straně autosedačky (viz obrázek vpravo) pro budoucí využití.

Informace o záruce najdete na našem webu joiebaby.com

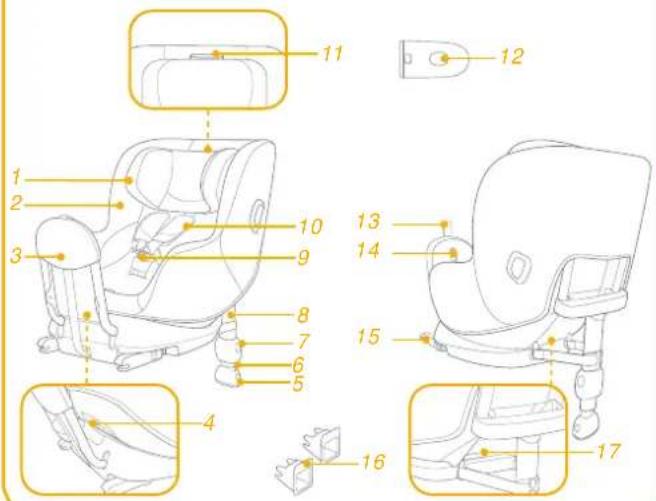

Zkontrolujte, že žádná část nechybí. V případě, že některá část chybí, kontaktujte prodejce.

1 Hlavová opěrka
2 Vložka sedačky
3 Ochranný oblouk
4 Tlačítko nastavení sklonu
5 Tlačitko nastavení opěrné nohy
6 Indikátor opěrné nohy
7 Tlačitko nastavení opěrné nohy
8 Opěrná noha
9 Přezka
10 Polstry ramenního postroje

11 Páčka nastavení opěrky hlavy
12 Ochrana proti bočnímu nárazu
*Ize používat pouze na straně u dveří
13 Pás nastavení délky postroje ochranného oblouku
14 Uvolňovací tlačítko ochranného oblouku
15 Konektor ISOFIX
16 Vodítka ISOFIX
17 Tlačítko nastavení ISOFIX

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

VAROVÁNÍ

! DBEJTE na to, aby pevné předměty a plastové části vylepšené dětské autosedačky byly umístěny a instalovány tak, aby nemohly být zachyceny pohyblivým sedadlem nebo dveřmi vozidla.
! NEPOUŽÍVEJTE systém vylepšené dětské autosedačky v orientaci proti směru jízdy na sedadlech, na kterých je nainstalován aktivní čelní airbag.
! Je možné, že tento vylepšený dětský zádržný systém nebude možné umístit do všech schválených vozů. Další podrobnosti viz seznam schválených vozů.
! Opěrná noha se musí dotýkat podlahy vozidla. Všechny popruhy zajišťující dítě musí být nastaveny podle jeho těla. Popruhy nesmí být zkroucené.
! Zkontrolujte, aby nebyl žádný z bederních popruhů v dolní části opotřebovaný a aby byla pánev pevně zajištěna.
! Pokud byla tato vylepšená dětská autosedačka vystavena nadměrnému pnutí při dopravní nehodě, musí být vyměněna. Při dopravní nehodě může dojít ke skrytému poškození.

VAROVÁNÍ

Zvažte nebezpečí, které s sebou nesou jakékoli úpravy nebo doplňky tohoto zařízení, které nebyly schváleny kompetentním orgánem. Dále zvažte nebezpečí, které vyplývá z nedodržení pokynů pro instalaci od výrobce této vylepšené dětské autosedačky.
! Neponechávejte děti ve vylepšené dětské autosedačce bez dozoru.
! Veškerá zavazadla nebo jiné předměty, které v případě nehody mohou způsobit zranění, musí být řádně zajištěny.
! Tento vylepšený dětský zádržný systém NELZE používat bez látkových potahů.
! Látkové potahy smí být nahrazeny pouze podle doporučení výrobce, protože se nedílnou částí podílejí na účinnosti zádržného systému.
! Rovněž věnujte pozornost pokynům a varováním v příručce výrobce vozu.

Stav nouze

V případě ohrožení nebo úrazu je nejdůležitější poskytnout vašemu dítěti okamžité ošetření a následnou lékařskou pomoc.

Informace o produktu

1. Toto je vylepšená dětská autosedačka „i-Size“. Byla schválena v souladu s předpisem UN č. 129 pro používání na místech k sezení vozu, která jsou kompatibilní se standardem i-Size, jak je uvedeno výrobcem vozu v návodu na použití vozu.
2. Pokud si nebudete jisti, obratte se na výrobce nebo prodejce této vylepšené dětské autosedačky.

Materiály Plasty, kov, textilie

Č. patentu Čeká na udělení patentu

Režim instalace

ECE R129	Velikost dítěte	Režim instalace	Obrázek instalace		Pozice sedadla
	61 cm- 125cm/≤ 22.5 kg	Proti směru jízdy			Pozice 1-8

Upozornění k instalaci

1. Připevněte vodítka ISOFIX k ukotvovacím bodům ISOFIX ve voze (viz návod k používání vozu). Vodítka ISOFIX chrání potah sedadel před potrháním. Rovněž mohou vést konektory ISOFIX.
2. Vyklopte opěrnou nohu z úložného prostoru. ^2
3. Stiskněte tlačitko nastavení ISOFIX a zároveň vytáhněte konektory ISOFIX. ③
4. Stiskněte tlačitko nastavovací ISOFIX a nastavte konektory ISOFIX. Zorientujte konektory ISOFIX s vodítky ISOFIX a potom zacvakněte oba konektory ISOFIX do kotvicích bodů ISOFIX.
   ! Ujistěte se, že jsou oba konektory ISOFIX pevně uchyceny k příslušným ukotvovacím bodům ISOFIX. Při správném uchycení se musí ozvat dvě cvaknutí a indikátory na obou konektorech ISOFIX musí být zcela zelené. 4 -1
   ! Zatažením za oba konektory ISOFIX zkontrolujte, zda je základna řádně nainstalována.
5. Přitáhněte ochranný oblouk k zadní straně vozu a zajistěte na místě zatažením za pás nastavení délky postroje ochranného oblouku.
6. Umístěte základnu na sedadlo vozidla a vysuňte opěrnou nohu k podlaze ⑥. Když je indikátor opěrné nohy zelený, znamená to, že opěrná noha je nainstalována správně. Červená znamená, že není nainstalována správně. ⑥ -2
   ! Opěrná noha má několik pozic. Když je indikátor opěrné nohy červený, znamená to, že se opěrná noha nachází v nesprávné pozici.
   ! Opěrná noha musí být v plném kontaktu s podlahou vozidla.
   ! Stiskněte uvolňovací tlačítko opěrné nohy a potom nohu zkratte směrem nahoru. 6 -1
   ! Zajistěte, aby se opěrná noha vždy dotýkala podlahy vozu a zůstala zajištěná bez ohledu na to, že se ve vylepšené dětské autosedačce nachází dítě či nikoli.

163 164

1. Zcela sestavená základna je zobrazena na obrázku 7.

! Konektory ISOFIX musí být připevněny a zajištěny na kotvicích bodech ISOFIX. 7-1
! Opěrná noha musí být nainstalována správně se zeleným indikátorem. 7-2

Vyjmutí základny

1. Chcete-li vyjmout základnu ze sedadla vozu, nejdříve stiskněte tlačítka sekundárních zámku 9 -1 a potom uvolňovací tlačítka ISOFIX 9 -2 na konektorech ISOFIX. Potom vyjměte základnu ze sedadla vozu. 9
2. Před převážením autosedačky stiskněte tlačitko nastavení ISOFIX a zasuňte konektory ISOFIX do úložné polohy.

viz obrázky -

1. Tato vylepšená dětská autosedačka je dodávána s odnímatelnou ochranou proti bočnímu nárazu. Tato ochrana proti bočnímu nárazu MUSÍ být použita na straně u dveří vozidla. Instalace je uvedena na obrázku.
2. Chcete-li ochranu proti bočnímu nárazu odejmout, stiskněte uvolňovací tlačitko.

viz obrázky -

1. Nastavte hlavovou opěrku a zkontrolujte, zda se ramenní pásy nacházejí ve správné výšce podle &
   ! Ramenní pásy zároveň s horní stranou ramen dítěte nebo těsně pod ní.

Zvedněte páčku pro nastavení hlavové opěrky a zároveň vysuňte nebo zasuňte opěrku, dokud nezapadne do jedné z 8 pozic. Pozice hlavové opěrky jsou ukázány na obrázku .

viz obrázky -

Stiskněte tlačitko nastavení sklonu a upravte vylepšenou dětskou autosedačku do správné pozice.

Nastavte sklon sedačky do některé z 8 poloh pro optimální podporu hlavy a krku.

viz obrázky -

! Nainstalujte vylepšenou dětskou autosedačku na zadní sedadlo vozu a poté usadťe dítě do autosedačky.

1. Stiskněte tlačítko nastavení pro postroje a zároveň vytáhněte ramenní postroj do požadované délky (tahejte zpod pevných ramenních polstrů).
2. Uvolněte přezku postroje stisknutím červeného tlačítka.
3. Upevněte přezky na obou stranách sedačky tak, aby bylo vložení dítěte pohodlnější.
4. Usad'te dítě do vylepšené dětské autosedačky a protáhněte obě jeho ruce skrz postroj.
5. Zapněte přezku. Viz
6. Zatáhněte za pás nastavení délky postroje a utáhněte je tak, aby bylo dítě pevně připoutáno.
   ! Vždy uchovávejte dítě zajištěné v řádně utaženém postroji bez zbytečné vůle.

Sejmutí látkových částí

viz obrázky 22 - 28

Stiskněte červené tlačítko pro odepnutí přezky. 22

Sejměte látkové části podle kroků 23 - 28.

Před vytažením plastových svorek na spodní straně potahu sedačky nezapomeňte nastavit sklon sedačky v rozsahu 3 - 8. 27 -1

Při nasazování hlavové opěrky a novorozenecké vložky postupujte v obráceném pořadí.

Péče a údržba

! Látkové části umývejte vlažnou vodou do teploty 30 °C.
! Látkové části nežehlete.
! Na látkové části nepoužívejte bělidlo ani je nečistěte za sucha.
! K mytí této vylepšené dětské autosedačky nebo základny nepoužívejte nezředěné čisticí prostředky, benzín ani jiná organická rozpouštědla. Mohlo by dojít k poškození vylepšené dětské autosedačky.
! Nesnažte se kroutit ani ždímat látkové části sedačky velkou silou. Může to na látkových částech zanechat záhyby.
! Látkové části sušte zavěšené ve stínu.
! Pokud tuto vylepšenou dětskou autosedačku nebudete delší dobu používat, vyjměte ji z vozidla.
