MANUALE UTENTE i-Soren Joie

IT Benvenuto in Joie™

Avete acquistato un dispositivo di ritenuta per bambini di alta qualità, omologato e sicuro. Questo prodotto è adatto ai bambini con altezza di 61 cm-125 cm e peso fino a 22.5 kg. Leggere attentamente il presente manuale di istruzioni e seguire i vari passaggi della relativa installazione. Questo è l'UNICO modo per proteggere il vostro bambino da lesioni gravi o mortali in caso di incidente e per garantirgli la necessaria comodità durante l'uso di questo prodotto. Conservare questo manuale di istruzioni per riferimenti futuri.

Controllare

Per utilizzare il sistema avanzato di ritenuta per bambini Joie con agganci i-Size ISOFIX in conformità alla normativa Un N. 129, il bambino deve soddisfare i seguenti requisiti.

Modalità contraria al senso di marcia: Altezza del bambino 61 cm-125cm/max. 22.5kg;

Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nella tasca laterale situata nella parte posteriore del seggiolino, come mostrato nella figura a destra.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

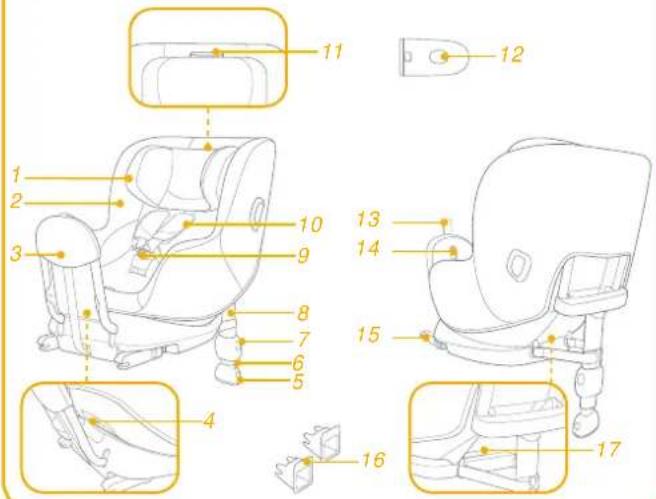

Assicurarsi che siano presenti tutti i componenti. Se qualche componente risulta mancante, consultare il rivenditore.

1 Poggiatesta
2 Imbottitura
3 Barra antiribaltamento
4 Pulsante di regolazione della reclinazione
5 Pulsante di regolazione gamba di supporto
6 Indicatore gamba di supporto
7 Pulsante di regolazione gamba di supporto
8 Gamba di supporto
9 Fibbia

10 Coperture cintura per le spalle

11 Leva di regolazione poggiatesta
12 Aletta di protezione da impatto laterale
*Deve essere posizionata sul lato portiera
13 Regolatore barra antiribaltamento
14 Pulsante di rilascio barra antiribaltamento
15 Attacco ISOFIX
16 Guide ISOFIX
17 Pulsante di regolazione ISOFIX

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

AVVERTENZA

! PRESTARE attenzione in modo che gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini migliorato siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo.
! NON usare il dispositivo avanzato di ritenuta per bambini in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo.
Il dispositivo avanzato di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati. Fare riferimento all'elenco dei supporto per ulteriori dettagli.
! La gamba di supporto deve essere a contatto con il pianale del veicolo e le bretelle che trattengono il bambino devono essere adattate al suo corpo. Le cinghie non devono essere attorcigliate.
È estremamente importante che la cinghia addominale sia indossata in basso in modo da sostenere il bacino.
! Il dispositivo avanzato di ritenuta per bambini deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare.

AVVERTENZA

Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza approvazione dell'autorità competente, e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del dispositivo avanzato di ritenuta per bambini.
! Non lasciare i bambini incustoditi nel dispositivo avanzato di ritenuta per bambini.
! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.
Il sistema di ritenuta per bambini migliorato NON DEVE ESSERE UTILIZZATO senza il rivestimento imbottito.
Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del dispositivo di ritenuta.
! Inoltre, prestare attenzione alle istruzioni e alle avvertenze nel manuale del produttore del veicolo.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Informazioni sul prodotto

1. È un dispositivo avanzato di ritenuta per bambini "i-Size". È omologato secondo la Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell'utente del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini.

Materiali Plastica, metallo, tessuto

N. brevetto In attesa di brevetto

Modalità di installazione

ECE R129	Dimensioni del bambino	Modalità di installazione	Figura per l'installazione	Posizione del seggiolino
	61 cm-125cm/ ≤22.5kg	Modalità contraria al senso di marcia		Posizione 1-8

Dubbi sull'installazione

Installazione della base

vedere le figure 1 - 10

1. Fissare le guide ISOFIX ai punti di ancoraggio ISOFIX (vedere il manuale di istruzioni del veicolo). ① Le guide ISOFIX possono proteggere la superficie del sedile del veicolo ed evitare che si strappi. Possono anche guidare gli attacchi ISOFIX.
2. Aprire la gamba di supporto dal vano.
3. Estendere gli attacchi ISOFIX premendo il pulsante di regolazione ISOFIX mentre si tira l'attacco.
4. Premere il pulsante di regolazione ISOFIX per regolare gli attacchi ISOFIX. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX.
   ! Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai punti di ancoraggio ISOFIX del veicolo. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. 4-1
   ! Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX.
5. Tirare la barra antiribaltamento verso il retro del veicolo e bloccarla in posizione tirando il regolatore barra antiribaltamento.
6. Dopo aver posizionato la base sul sedile del veicolo, estendere il supporto per aprirlo sul pianale ⑥. Quando la gamba di supporto è installata correttamente, il relativo indicatore diventa verde. Diventa rosso quando non è installata correttamente. ⑥ -2
   La gamba di supporto presenta varie posizioni. Se l'indicatore della gamba di supporto diventa rosso significa che la gamba di supporto è in una posizione non corretta.
   ! Assicurarsi che la gamba di supporto sia a contatto con il pianale del veicolo.

! Premere il pulsante di regolazione gamba di supporto, quindi accorciarla verso l'alto. 6-1
7. La base completamente montata viene mostrata in 7.
! Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. 7-1
! La gamba di supporto deve essere installata correttamente con l'indicatore verde. -2
! Assicurarsi sempre che la gamba di supporto sia a contatto con il pianale del veicolo e rimanga bloccata, indipendentemente dalla presenza o meno di bambini nel dispositivo avanzato di ritenuta per bambini..

Rimozione della base

1. Per rimuovere la base dal sedile del veicolo, premere i pulsanti di bloccaggio secondari 9-1, quindi i pulsanti di sgancio ISOFIX 9-2 sugli attacchi ISOFIX prima di rimuovere la base dal sedile del veicolo. 9
2. Prima trasportare il seggiolino, premere il pulsante di regolazione ISOFIX e spostare di nuovo gli attacchi ISOFIX nella posizione di conservazione. 10

Utilizzo della protezione da impatto laterale

vedere le figure 11 - 12

1. Il dispositivo avanzato di ritenuta per bambini è fornito di protezione da impatto laterale rimovibile. Questa protezione da impatto laterale DEVE essere utilizzata sul lato della porta del veicolo. Installazione mostrata in 11.
2. Premere il pulsante di rilascio per rimuovere la protezione da impatto laterale. 12

Regolazione dell'altezza del poggiatesta e delle bretelle

vedere le figure 13 - 14

1. Regolare il poggiatesta e controllare se le cinture per le spalle sono all'altezza corretta in base a 13 & 14.
   ! La cintura per le spalle deve essere all'altezza o appena sotto la parte superiore delle spalle del bambino. 13

Sollevare la leva di regolazione del poggiatesta, mentre si tira verso l'alto o verso il basso il poggiatesta finché non scatta in una delle 8 posizioni. Le posizioni del poggiatesta sono mostrate in 14.

Regolazione della reclinazione

vedere le figure 15 - 16

Premere il pulsante di regolazione della reclinazione per regolare il dispositivo avanzato di ritenuta per bambini nella posizione corretta. ^15 Regolare la reclinazione del seggiolino in una delle 8 posizioni di reclinazione per il supporto per testa e collo. ^16

Modalità contraria al senso di marcia (Altezza del bambino 61 cm-125cm/Peso del bambino ≤22.5kg)

vedere le figure 17 - 21

! Montare prima il dispositivo avanzato di ritenuta per bambini sul sedile posteriore della vettura e riporre poi il bambino nel dispositivo avanzato di ritenuta per bambini.
1. Premere il pulsante di regolazione della cintura, mentre si estraggono le cinture per le spalla fino alla lunghezza desiderata (tirare da sotto le imbottiture per le spalle fisse per allungare). ^17
2. Sganciare la fibbia delle bretelle premendo il pulsante rosso. 18
3. Fissare le fibbie su entrambi i lati del sedile, per agevolare il posizionamento del bambino. 19
4. Mettere il bambino nel dispositivo avanzato di ritenuta per bambini e infilare le braccia nelle cinture.
5. Agganciare la fibbia. Fare riferimento a 20
6. Tirare verso il basso il regolatore e regolarlo alla lunghezza adeguata per assicurarsi che sia perfettamente fissato. ^21
! Mantenere sempre il bambino protetto con la cintura e stretto correttamente rimuovendo eventuali allentamenti.

Rimozione del rivestimento imbottito

vedere le figure 22 - 28

Premere il pulsante rosso per sganciare la fibbia. ^22

Seguire i passi 23 - 28 per rimuovere il rivestimento imbottito.

Assicurarsi di regolare il seggiolino su una qualsiasi delle posizioni reclinate tra 3-8 prima di estrarre le clip di plastica nella parte inferiore della fodera del seggiolino. ^27 -1

Per inserire di nuovo il rivestimento imbottito, ripetere le procedure di cui sopra in ordine inverso.

Cura e manutenzione

! Lavare il rivestimento imbottito con acqua fredda sotto i 30°C.
! Non stirare il rivestimento imbottito.
! Non candeggiare e non lavare a secco il rivestimento imbottito.
Non usare un detergente non diluito benzina o altri solventi organici per lavare il dispositivo avanzato di ritenuta per bambini o la base. Potrebbero danneggiare il dispositivo avanzato di ritenuta per bambini.
! Non torcere eccessivamente il rivestimento imbottito per strizzarlo, Si potrebbero lasciare grinze sul rivestimento imbottito.
! Il rivestimento imbottito va steso ad asciugare all'ombra.
! Rimuovere il dispositivo avanzato di ritenuta per bambini dal sedile del veicolo se non viene usato per un lungo periodo di tempo.
