GEBRUIKSAANWIJZING i-Soren Joie

Welkom bij Joie ^TM

U hebt een volledig gecertificeerd kinderzitje voor kindveiligheid van hoge kwaliteit aangeschaft. Dit product is geschikt voor gebruik met kinderen met een lengte van 61cm-125cm en gewicht van tot 22.5kg. Lees deze instructiehandleiding zorgvuldig door en volg de installatiestappen want dit is de ENIGE manier om uw kind te beschermen tegen ernstig letsel of overlijden in geval van een ongeluk, en om uw kind comfort te geven bij het gebruik van dit product. Bewaar deze instructiehandleiding voor raadpleging in de toekomst.

Bevestigen

Om dit verbeterde Joie-kinderzitje met de i-Size ISOFIX-aansluitingen volgens het VN-voorschrift nr. 129 te kunnen gebruiken, moet uw kind aan de volgende voorwaarden voldoen.

Naar achteren kijkend: Lengte kind 61cm-125cm/max. 22,5kg;

Lees alle aanwijzingen in deze handleiding voordat u het product opzet en gebruikt.

! BELANGRIJK: BEWAREN VOOR LATER GEBRUIK. LEES DIT ZORGVULDIG DOOR.

Bewaar de handleiding in het bewaarvak achterop de stoel zoals rechts is afgebeeld.

Bezoek voor informatie over de garantie onze website op joiebaby.com

Controleer op ontbrekende onderdelen. Neem contact op met de verkoper als iets ontbreekt.

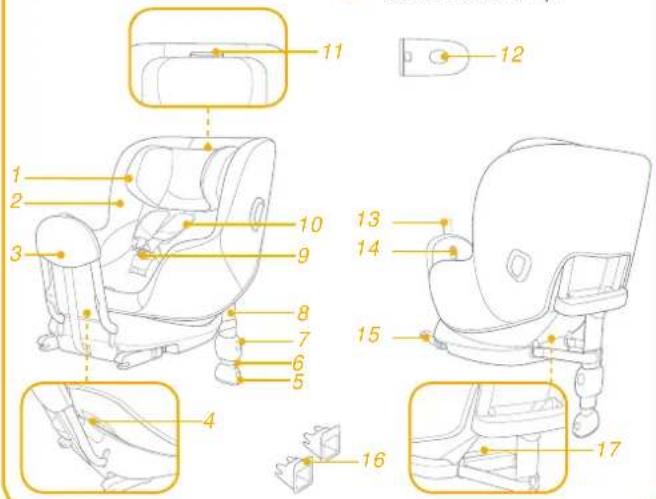

1 Hoofdsteun
2 Zitkussen
3 Terugslagbalk
4 Instelknop schuine stand
5 Instelknop beenruimte
6 Steunvoetindicator
7 Instelknop beenruimte
8 Steunvoet
9 Gesp
10 Afdekkingen schouderriemen

11 Instelhendel voor hoofdsteun
12 Bescherming voor inslag opzij *mag alleen aan deurzijde worde gebruikt
13 Instellen gordel terugslagbalk
14 Ontgrendelknop terugslagbalk
15 ISOFIX-aansluiting
16 ISOFIX-geleiders
17 ISOFIX-instelknop

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

WAARSCHUWING

! ZORG ERVOOR dat de stugge items en plastic onderdelen van het verbeterde kinderzitsysteem zo moeten worden geplaatst en geïnstalleerd dat ze niet klem kunnen komen door een verplaatsbare stoel of in een deur van het voertuig.
! Gebruik NIET het naar achteren kijkende verbeterde kinderzitje in stoelposities waarbij een actieve frontale airbag is geïnstalleerd.
! Het verbeterde kinderzitje past wellicht niet in alle goedgekeurde voertuigen. Raadpleeg de meegeleverde montagelijst voor meer details.
! Elke steunvoet moet in contact staan met de vloer van het voertuig en alle riemen die het kind vastzetten, moeten worden afgesteld op het lichaam van het kind. De riemen mogen niet gedraaid zijn.
! Zorg ervoor dat elke middelriem laag wordt gedragen, zodat het bekken stevig vast zit.
! Dit verbeterde kinderzitje moet worden vervangen als ze onderworpen zijn geweest aan zware spanningen bij een ongeluk. Een ongeluk kan daar schade aan veroorzaken die u niet kunt zien.

WAARSCHUWING

! Houd rekening met het gevaar van het aanbrengen van veranderingen of aanvullingen aan het apparaat zonder goedkeuring van de aangewezen instantie, en het gevaar van het niet nauwkeurig volgen van de aanwijzingen als geleverd door de fabrikant van het verbeterde kinderzitje.
! Kinderen mogen niet zonder toezicht achter worden gelaten in het verbeterde kinderzitje.
! Bagage en andere voorwerpen die in geval van botsing letsel kunnen veroorzaken, moeten goed zijn vastgezet.
! GEBRUIK het verbeterde kinderzitje NIET zonder de zachte onderdelen.
! Vervang de zachte onderdelen alleen door de onderdelen die door de fabrikant worden aanbevolen omdat de zachte onderdelen een integraal onderdeel vormen van de werking van het kinderzitje.
! Let tevens op de instructies en waarschuwingen in het handboek van de fabrikant van het voertuig.

Noodgeval

Bij een noodsituatie of een ongeluk is het heel belangrijk om uw kind direct te laten verzorgen met eerste hulp en medische behandeling.

Productinformatie

1. Dit is een "i-Size" verbeterd kinderzitsysteem. Het is goedgekeurd volgens VN-verordening nr. 129 voor gebruik in voor "i-Size geschikte" standen van autostoelen zoals is aangegeven door de fabrikant van de auto in de handleiding.
2. Neem in geval van twijfel contact op met de fabrikant van het verbeterde kinderzitsysteem of de verkoper.

Materiaal Kunststoffen, metaal, geweven stoffen

Patent nr. Patent aangevraagd

Installatiestand

	Grootte kind	Installatiestand	Afbeelding voor installatie	Stoeipositie
ECE R129	61cm-125cm/ ≤22.5kg	Achteruit kijkende modus		Stand 1-8

Opletten bij installatie

Installatie van voet

zie afbeeldingen 1 - 10

1. Bevestig de ISOFIX-geleiders aan de ISOFIX-verankeringspunten van het voertuig (zie de handleiding van het voertuig). ① De ISOFIX-geleiders voorkomen dat het oppervlak van de autostoel gescheurd wordt. Ze kunnen tevens de ISOFIX-aansluitingen geleiden.
2. Vouw de steunvoet uit het opslagvak. 2
3. Verleng de ISOFIX-aansluitingen door op de ISOFIX-instelknop te drukken terwijl u trekt aan de aansluiting. 3
4. Druk op de ISOFIX-instelknop om de ISOFIX-aansluitingen in te stellen. Lijn de ISOFIX-aansluitingen uit met de ISOFIX-ankerpunten en klik beide ISOFIX-aansluitingen in de ISOFIX-ankerpunten. 4
   ! Zorg ervoor dat beide ISOFIX-aansluitingen stevig zijn bevestigd aan de ISOFIX-ankerpunten van het voertuig. U moet twee klikken horen en de kleuren van de indicatoren op beide ISOFIX-aansluitingen moeten groen zijn. 4 -1
   ! Controleer of de voet goed vast zit door aan beide ISOFIX-aansluitingen te trekken.
5. Trek de terugslagbalk richting de achterkant van het voertuig en vergrendel op de plaats door te trekken aan de instelgordels van de terugslagbalk. 5
6. Nadat de voet op de autostoel is geplaatst, moet u de steunvoet tot de vloer verlengen 6. Wanneer de steunvoet juist is geïnstalleerd, brandt de steunvoetindicator groen. Het wordt rood indien onjuist geïnstalleerd. 6 -2
   ! De steunvoet heeft meerdere standen. Als de steunvoetindicator rood is, betekent dit dat de steunvoet in de verkeerde stand staat.
   ! Zorg ervoor dat de steunvoet volledig in contact is met de vloer van het voertuig.

! Knijp de instelknop van de steunvoet in en kort de steunvoet in naar boven. 6 -1
7. De volledig gemonteerde voet is afgebeeld als 7.
! De ISOFIX-aansluitingen worden aangesloten en vergrendeld in de ISOFIX-ankerpunten. 7-1
! De steunvoet moet goed zijn geplaatst en de indicator moet groen zijn. 7 -2
! Zorg er altijd voor dat de steunvoet in contact staat met de vloer van het voertuig en vergrendeld blijft ongeacht of er wel of niet een kind in het verbeterde kinderzitje zit..

De voet verwijderen

1. Om de voet te verwijderen van de autostoel, drukt u eerst op de secundaire vergrendelingsknoppen ⑨-1 en vervolgens op de ISOFIX-ontgrendelknoppen ⑨-2 op de ISOFIX-aansluitingen voordat u de voet verwijdert van de autostoel. ⑨
2. Voorafgaand aan transporteren van het zitje, drukt u op de ISOFIX-instelknop en beweegt u de ISOFIX-aansluitingen terug in de opslagpositie. 10

Gebruik de afscherming voor inslag opzij

zie afbeeldingen 11 - 12

1. Dit verbeterde kinderzitje wordt geleverd met verwijderbare afscherming voor inslag opzij. Deze bescherming voor inslag opzij MOET worden gebruikt aan de deurzijde van het voertuig. Installatie getoond in 11.
2. Druk op de ontgrendelknop om de bescherming voor inslag opzij te verwijderen. 12

Hoogteafstelling voor hoofdsteun en schouderriemen

zie afbeeldingen 13 - 14

1. Pas de hoogtesteun aan en controleer of de schouderriemen op de juiste hoogte zijn volgens 13 & 14
   ! De hoogte voor de schouderriemen moet gelijklopen met of net onder de schouders van het kind staan. ^13

Hef de hendel voor de afstelling van de hoofdsteun op en trek tegelijkertijd de hoofdsteun op of druk het omlaag tot het in een van de 8 standen klikt. De standen van de hoofdsteun zijn afgebeeld in ^14 .

Instelling schuine stand

zie afbeeldingen 15 - 16

Knijp de instelknop schuinstand in om het verbeterde kinderzitje in de juiste stand te zetten. 15

Pas de schuine stand van de stoel aan op een van de 8 schuine standen voor optimale hoofd- en neksteun. ^16

Achteruit kijkende modus (Lengte kind 61 cm-125cm/ gewicht kind ≤22.5kg)

zie afbeeldingen 17 - 21

! Installeer het verbeterde kinderzitje op de achterbank en plaats het kind vervolgens in het verbeterde kinderzitje.
1. Druk op de instelknop voor de gordels terwijl u de schoudergordels uittrekt naar de gewenste lengte (trek vanaf onder de vaste schouderkussens om te verlengen). 17
2. Maak de gesp van de gordels los door op de rode knop te drukken. 16
3. Maak de gespen aan beide kanten van het zitje vast zodat u het kind gemakkelijker kunt plaatsen. 19
4. Zet het kind in het verbeterde kinderzitje en steek beide armen door de riemen.
5. Maak de gesp vast. Raadpleeg 20
6. Trek de rieminstelling omlaag en stel hem op de juiste lengte af om ervoor te zorgen dat uw kind goed vast zit. 21
! Houd het kind altijd goed vast in de gordels door het wegnemen van alle vrije ruimte.

Zachte voorwerpen losmaken

zie afbeeldingen 22 - 28

Druk op de rode knop om de riem te ontgrendelen. 22

Volg de stappen 23 - 28 voor het losmaken van zachte voorwerpen.

Zorg ervoor dat u het zitje aanpast aan een van de schuine standen tussen 3-8 voordat u de plastic clips op de onderkant van de stoelbekleding eruit trekt. ^27 -1

Om het zachte materiaal opnieuw te bevestigen, herhaalt u de bovenstaande stappen in omgekeerde volgorde.

Verzorging en onderhoud

! Was de zachte onderdelen met koud water onder de 30°C.
! De zachte voorwerpen niet strijken.
! De zachte voorwerpen niet bleken of laten stomen.
! Gebruik geen onverdund schoonmaakmiddel benzine of andere organische materialen om het verbeterde kinderzitje of de voet te wassen. Dat kan het verbeterde kinderzitje beschadigen.
! De zachte onderdelen niet uitwringen om ze met veel kracht te drogen. Dit kan kreuken achterlaten in de zachte onderdelen.
! Hang de zachte onderdelen te drogen in de schaduw.
! Haal het verbeterde kinderzitje uit de autostoel als het voor langere tijd niet wordt gebruikt.
