LIETOŠANAS INSTRUKCIJA CN03 050 MIS F Tesy

• Izlasiet šo instrukciju pirms šis ierīces izmantošanas un uzglabājiet to tālākai lietošanai. Ja ierīces īpašnieks nomainās, tad kopā ar ierīci jaunajam īpašniekam ir jānodod arī instrukcija.
• UZMANĪBU: Bērnus, kas ir mazāki par 3 gadiem ir jātur attalumā no ierīces, vienīgi, ja tie nav nepārtrauktā uzraudzībā.

Bērni vecumā no 3 līdz 8 gadiem var izmantot ierīces pogu iesl./izsl. Ar noteikumu, ka ierīce ir instalēta un gatava normālam darbam un ja tie ir uzmanīti un instruēti saistībā ar ierīces drošu izmantošanu un ja bērni saprot, ka tā var būt bīstama.

Bērni vecumā no 3 līdz 8 gadiem nedrikst ieslēgt ierīci kontaktā, to uzstādīt un tīrīt un veikt ierīces patērētāju kopšanu.

Šo ierīci var izmantot bērni vecāki par 8 gadiem un cilvēki ar nepietiekamām fiziskām, sensoriālām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, ja tos pieskata vai instruēsakarā ar ierīces drošu izmantošanu un kad tie saprot par bīstamību. Bērni nedrikst spēlěties ar ierīci. Ierīces tīrīšanu un kopšanu, ko veic patērētāji, nedrikst veikt bērniem bez pieaugušo uzraudzibas.

- UZMANÍBU: Šī produkta dažas daļas var palikt ľoti karstas un var izraisīt apdegumus. Tur kur uzturās bērni un neaizsargāti cilvēki, ir jābūt sevišķi vērīgiem.

- BRĪDINĀJUMS: Lai izvairītos no iekārtas pārkaršanas, neapsedziet to.

• Nenovietojiet rkonvektoru tiešā kontaktrozetes tuvumā, īpaši zem tās!
• Ja barošanas vads ir bojāts, tas jānomaina ražotājam, tā servisa pārstāvim vai līdzīgi kvalificētām personām, lai izvairītos no briesmām.
• Pirms ierīces ieslēgšanas, pārbaudiet vai norādītais strāvas spriegums uz ierīces plāksnītes atbilst Jūsu mājas elektrības tikla spriegumam.
• Ierīce ir jāizmanto tikai paredzētajam mērķim, kam ir domāta, t.i. sadzīves telpu apsildišanai. Ierīce nav paredzēta komerciālām vajadzībām. Lietošana citiem mērķiem tiek uzskatīta nepareiza, kā rezultātā – bīstama. Ražotājs nevar būt atbildīgs par bojājumiem, kas ir radušies nepareizas un nepamatotas lietošanas rezultātā. Neievērojot drošibas noteikumus, ierīces garantījas laiks nebūs spēkā!
• Neizejiet no mājām, kamēr ierīce strādā. Pārliecinieties, ka slēdzis ir stāvoklī – izslēgts (tas attiecās uz konvektoru ar mehānisko vadību).
• Novietojiet viegli uzliesmojošos priekšmetus, kā piemēram mēbeles, spilvenus, gultas veļu, papīru, drēbes, aizskarus un tt. vismaz 100 cm attālumā no konvektora.
• Nelietojiet ierīci zonās, kur izmanto vai glabā ugunsnedrošas vielas. Neizmantojiet ierīci zonās ar viegli uzliesmojošām atmosfērām (piemēram: uzliesmojošu gāzi vai aerosolus) – pastāv liela eksplozijas un ugunsgrēka varbūtība!
• Nelieciet un nepieļaujiet svešķermeņu nokļūšanu ventilatora atverēs (ieejošās un izejošās), tā kā tas var novest līdz strāvas sitienam, ugunsgrēkam vai konvektora bojājumiem.
• lerīce nav paredzēta mājdzīvnieku apsildei, tā ir domāta tikai lietošanai mājas apstāklos!
• Neapsedziet drošības režgus, nenoblokējiet gaisa plūsmas ieeju un izeju novietojot to priekšmetu tuvumā. Priekšmetiem ir jāatrodās vismaz 1m attālumā no konvektora priekšējās puses un sāniem.
• Visbiežākais iemesls ierīces pārsilšanai – putekļu un villas uzkrāšanās uz ierīces. Regulāri tīriet ar putekļu sūcēju ventilatora atveres, pirms tam izslēdzot ierīci no elektriskā tikla.
• Nekad neaiztieciet ierīci ar mitrām vai slapjām rokām – var būt apdraudēta dzīvība!
• Kontaktam ir jābūt pieejamam katrā laikā, lai vajadzības gadījumā štepseli var ātri atbrīvot. Atslēdzot no elektrotīkla ierīces nekad nevelciet barojošo vadu vai pašu ierīci.
• Nemiet vērā! lerīces darba laikā izejošais gaiss sasilst (vairāk par 100°C).
• Ja nolemsiet vairāk neizmantot tāda tipa ierīci, tad ir ieteicams to padarit par neizmantojamu, pēc atvienošanas no tikla, nogrieziet vadu. leteicams visas bīstamības, kas ir saistītas ar ierīci, neutralizēt, seviški tās, kas ir saistītas ar bērniem, kas var izmantot amortizēto ierīci savām spēlēm.
• Uzmanību: nelietojiet šo ierīci kombinācijā ar programatoru, skaitītāju vai ar citu iekārtu, kas to automātiski ieslēdz/izslēdz, jo ja ierīce ir apsegta vai

nepareizi novietota, ir iespējams ugunsgrēks.

• Ierīces barojošo vadu novietojiet tā, lai tas netraucē cilvēku kustībai un lai tam neuzkāptu! Izmantojiet tikai pagarinātājus, kas ir piemēroti ierīcei, t.i. tiem ir atbilstības zīme!
• Nekad nepārvietojiet ierīci velkot to aiz barojošā vada, kā arī neizmantojiet vadu priekšmetu pārvietošanai!
• Nepārlokiet vadu un nevelciet to pāri asiem stūriem un nelieciet to uz karstām virsmām vai tuvu pie atklātas uguns!

IEPAKOJUMS

• Pēc ierīces izpakošanas pārbaudiet vai tas nav bojāts transportēšanas laikā un vai ir pilnībā nokomplektēts! Ja esat konstatējuši bojājumu vai nepilnīgu piegādi, lūdzu par to informējet Jūsu pilnvaroto pārdevēju.
• Neizmetiet originālo iepakojumu! To varat izmantot uzglabāšanai un transportēšanai, lai izvairītos no ierīces bojājumiem transportēšanas laikā!
• Iepakojuma materiāls ir jāizmet piemērotās vietās! Bērni ir jāsargā no spēlēm ar polietilēna iepakojumiem!

LIETOŠANAS INSTRUKCIJA UN APKURES IERİCES KONVEKTORA TIPA

- Šis konvektors ir projektëts izmantošanai slëgtäs telpäs.

Pamatojoties uz Komisijas Regulu (ES) 2015/1188, ar ko tiek istenota Direktiva 2009/125/EK, dotā elektriskā apsildišanas ierīce nav paredzēta montāžai pie sienas.

Svarīgi: Telpām, kuru tilpums lielāks par 45 m³ ir ieteicams izmantot kombināciju no 2 vai vairākiem konvektoriem

• Nenovietojiet konvektoru zem elektriskā kontakta vai elektriskās ligzdas.
  • Nemontējiet/neizmantojiet konvektoru

• Vietās, kur ir caurvējšs, lai tas neietekmē kontroles uzstādījumus

• Tieši zem elektriskā kontakta;
• Vannas istabas telpā 1 (volume 1);

• Telpā 2 (volume 2), ja kontroles paneli var aizsniegt cilvēks, kas atrodās dušā vai vannā;

• Pirms uzsāciet komplekta montēšanu pie konvektora, pārbaudiet vai konvektors ir izslēgts no kontakta!

• Kājiņas tiek montētas ieejošajās gaisa atverēs – pareizi ir montēt abos konvektora galos, simetriski – vienādā attālumā no konvektora malām. Šim mērķim – katrā konvektorā ir atstāti atvērumi 2x2.

• Novietojiet vienu kājiņu – vispirms ievietojiet augstāko kājiņas pusi konvektorā (nostājieties pret priekšējo konvektora pusi) – dāļa ir zemāka attiecībā uz priekšējo metāla paneli. Pēc tam paņeniet krustveida skrūvgriezi (tas nav komplektā) un pieskrūvējiet divas drošības skrūves 3.5x9.5 MM. Skrūve iziet cauri plastmasas kājiņai un tiek iskrūvēta konvektora metāla kastē. Atkārtojiet šis darbības arī ar otro kājiņu
• Savienojums ir drošs, ja pēc montēšanas noliekot konvektoru uz grīdas, tas stāv horizontāli. Neizmantojiet barojošo elektrisko vadu kā striki velkot konvektoru, konvektoru pārvieto tikai aukstu.

- Novietojiet konvektoru ar montētām kājiņām uz grīdas un pirms tā ieslēgšanas pārbaudiet vai ir izpilditas visas prasības, kas ir norāditas instrukcijas sākumā (drošības pasākumi un svarīgi noteikumi konvektora lietošanai). Pareiza konvektora pozicija – vadības panelis ir konvektora augšējā pusē, bet kājiņas ir uz grīdas!

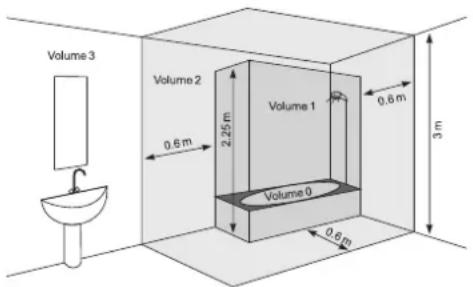

IZMANTOŠANA VANNAS ISTABĀ

- Konvektoram ir jābūt montētam ievērojot normālu komerciālo praksi un ievērojot attiecīgās valsts likumdošanu (ES direktīvas par elektrību un prasības speciālai monēšanai vai vietās, kas iekļauj vannas istabas, vai dušas kabīnes HD60364-7-701(IEC 60364-7-701:2006)).

- Ja šo konvektoru izmantos vannas istabā vai līdzīgās telpās, tad ir jāievēro sekojošās instalēšanas prasibas. Konvektoram ir aizsardzība IP24 (aizsardzība no apliešanas arūdeni). Sakarā ar to konvektors jāmontē telpā 2 (VOLUME 2) (skat shēmu tālāk tekstā) tā, lai izbēgtu pieskaršanos kontrolpanelim (slēdzim un termoregulatoram) no cilvēka, kas ir zem dušas vai ir vannā. Minimālajam attālumam no ieriīces līdzūdenim ir jābūt ne mazāk par 1 metru! Ja neesat droši attiecībā par konvektora instalēšanu vannas istabas telpā, mēs Jums iesakām konsultēties ar profesionālu elektrotehniķi.

Piezime: ja nevar būt izmantoti augstāk norāditie ieteikumi, tad ieteicams veikt montāžu telpā 3 (VOLUME 3)

• Mitrās telpās (vannas istabās un virtuvēs) elektības avotam ir jābūt montētam vismaz 25 cm no grīdas.
• Elektriskajai instalācijai, pie kuras ir pievienota ierīce, ir jābūt obligāti aprīkotai ar automatisko drošinātāju (aizsardzība no strāvas defektiem), kura kontaktu attālumam izslēgtā stāvokli ir jābūt vismaz 3 mm.

Pateicamies Jums, ka esat izvēlējušies konvektoru CN03. Tas ir izstrādājums, kas ir paredzēts apsildīšanai ziemā atkarībā no konfortablās temperatūras, kuru vēlaties apsildāmajā telpā. Pareizi ekspluatējot un apkopjot, kā tas ir aprakstits šajā instrukcijā, ierīce Jūs nodrošinās ar pareizu funkcionēšanu daudzus gadus.

EKSPLUATÄCIJAS INSTRUKCIJA

MANUĀLĀ VADĪBA

Darba režimi

0 1 1 2 3 4 5 6 *

leslėdziet konvektoru, nospiediet Slėdzi stāvokli "I" (leslėgts), pēc tam uzgrieziet regulatoru vēlajamā Jums pakāpē /no 1 līdz 6/, ievērojot sekojošo pakāpju atbilstību:

* – režims pret sasalšanu /tiek aktivēts, kad telpā temperatūra ir kritisies zem 5°C

1 / 2 – ekonomiskais režims /zemas temperatūras uzturēšana telpā/ So režimu ieteicams lietot nakts laikā vai kad telpā neuzturās cilvēki. Dotais režims atļauj uzturēt telpā noteiktu temperatūru energijas ekonomijas apstāklos.
3 / 4 / 5 – komfortablais režims / normālas temperatūras uzturēšana telpā / dotais režims atļauj uzturēt telpā noteiktu augstu komfortablu temperatūru telpā.
6 – maksimāls režīms / AUGSTAS temperatūras uzturēšanai telpā /leteicams šo režimu izmantot kad Jums ir nepieciešama maksimāli augsta temperatūra telpā

Svarigi: Cipari uz temperatūras regulatora neatbilst konkrētam temperatūras lielumam telpā, bet tie kalpo praktiskai attiecību iegaumēšanai starp

temperatūru un regulatora rādītājiem.

Kad temperatūra telpā ir zemāka par to kuru Jūs esat uzstādījuši ar regulatora palīdzību, konvektors sāk strādāt un darbosies lidz tam momentam, kad temperatūra telpā sasniegs uzstādīto lielumu. Kad temperatūra telpā ir augstāka par to kuru Jūs esat uzstādījuši ar regulatora palīdzību, konvektors automātiski ieslēgsies režimā „Gatavs ieslēgšanai”.

AIZSARDZÍBA

• lerice ir apgadāta ar drošības termoslēdzi, kas automātiski izslēdz silditāju gadijumos, kad konvektora temperatūra pārsniedz pieļaujamās temperatūras vērtības /tā saucamā ierīces pārkaršana/.
• Drošības termoslēdzis automātiski atjaunos konvektora darbu, tikai tad, kad ierīces temperatūra kritisies zem pieļaujamajām temperatūras vērtībām.

AIZSARDZÍBA PRET APGÁŠANOS

Dotā apkures ierīce ir aizsargāta ar drošības izslēgšanas slēdzi, kurš automātiski izslēdz ierīci, ja tā apgāžās vai atrodās pārāk lielā lenkī attiecībā pret horizontāli. Tādā veidā izvairāmies no nevēlajamiem gadījumiem. Kad tā būs iztaisnota, ierīce turpinās strādāt pēdējā iestatītā režimā.

KOPŠANA

• Vispirms izslēdziet ierīci ar slēdzi un izslēdziet barojošo vadu no tikla. Pirms konvektora tīrīšanas, atstājiet, lai tas atdziest.
• Slaukiet korpusu ar mīkstu un mitru lupatiņu, izmantojiet putekļsūcēju vai birzti.
• Nekad nelieciet ierīci ūdenī. Pastāv bīstamība dzīvībai no strāvas sitiena!
• Nekad neizmantojiet tirišanai benzīnu, škīdinātājus vai rupjus abrazīvus tirišanas līdzekļus, tie sabojās ierīces segumu.

UZGLABĀŠANA

• Pirms konvektora iepakošanas, atstājiet, lai tas atdziest
• Izmantojiet originālo iepakojumu ierīces saglabāšanai, ja to neizmantosiet zināmu laiku. Ierīce būs pasargāta no putekjiem un būs tīra, ja to uzglabāsiet originālā iepakojumā.
  • Nekad nelieciet siltu ierīci tās iepakojumā!
• Nepieciešams ierīci uzglabāt sausā un aizsargātā no tiešiem saules stariem vietā.
• Uzsveram, ka nedrīkst ierīci uzglabāt mitrās un slapjās telpās.

IERÍCES SERVISA APKALPOŠANA

• Ja ierīce nestrādā, lūdzu sazinieties ar vistuvāko Jums sertificēto servisu /tie ir norādīti izstrādājuma garantijas kartē/
• Svarigi: Reklamācijas un/vai Jūsu patērētāja tiesibu neievērošanas gadījumā, lūdzu sazinieties ar šis ierīces piegādātāju uz norādītajām adresēm vai uznēmuma mājas lapā: www.tesy.com

IERİCES IZMËRI, TELPAS APKURES TILPUMS UN PLATİBA

Modelis Apkures tilpums Apkures platība
CN 03 050 MIS F - 500W 10^* - 15 m	^3	4* - 6 m ^2
CN 03 100 MIS F - 1000W 20^* - 30 m	^3	8* - 12 m ^2
CN 03 150 MIS F - 1500W 30^* - 45 m	^3	12* - 18 m ^2
CN 03 200 MIS F - 2000W 40^* - 60 m	^3	16* - 24 m ^2
CN 03 250 MIS F - 2500W 50^* - 70 m	^3	20* - 28 m ^2
CN 03 300 MIS F - 3000W 60^* - 80 m	^3	24* - 32 m ^2

* Minimalais garantētais apkures tilpums (platība)apkurei pie vidējā siltumapmaiņas koeficienta λ=0.5 W/(m K) apsildāmajā telpā. Augstākās vērtības apsildāmajam tilpumam (platībai) tiek sasniegta pie vidējās λ=0.35 W/(m K) vērtības. Standartais telpas augstums ir – 2.5 metri.

450 mm 3000 W 2500 W 2000 W 1500 W 1000 W 500 W 560 mm* 627 mm 830 mm 1003 mm 1184 mm 437 mm

Norādījumi apkārtējās vides aizsardzībai

Vecās elektroierīces satur vērtīgus materiālus, tāpēc neizmetiet tos kopā ar sadzīves atkritumiem! Lūdzam Jūs sadarboties apkārtējās vides resursu aizsardzībā un lūdzam nogādāt ierici organizētajos uzpirkšanas punktos (ja tādi ir pieejami).

2. TABULA INFORMĆIJAS PRASĪBAS ELEKTRISKAJIEM LOKĀLAJIEM TELPU SILDĪTĀJIEM

Modela identifikators(-i): 1.CN03 050 MIS F 2. CN03 100 MIS F 3. CN03 150 MIS F 4. CN03 200 MIS F 5. CN03 250 MIS F 6. CN03 300 MIS F 230V\~50Hz

Pozicija	Apzimējums	Vērtība1.	Vērtība2.	Vērtība3.	Vērtība4.	Vērtība5.	Vērtība6.	Vienība	Pozicija	Vienība
Siltuma jauda									Siltuma pievades tips, tikai elektriskajiem siltumakumulācijas lokālajiem telpu silditājiem (izvēlēties vienu)
Nominalā siltuma jauda P	nom	0.50	1.00	1.50	2.00	2.50	3.00	kW	manuāls siltumpadeves regulators ar integretu termostatu	[nē]
Minimālā siltuma jauda (indikativi)	Pmin	0.00	0.00	0.00	0.00	0.00	0.00	kW	manuāls siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūru	[nē]
Maksimalā nepārtraukta siltuma jauda	Pmax,C	0.50	1.00	1.50	2.00	2.50	3.00	kW	elektronisks siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūru	[nē]
Papildu elektroenergijas patērinš									siltuma jaudas regulēšana ar ventilatoru	[nē]
Pie nominālās siltuma jaudas	elmax	0.44	0.91	1.42	1.89	2.41	2.87	kW	Siltuma jaudas/telpas temperatūras regulēšanas tips (izvēlēties vienu)	-
Pie minimālās siltuma jaudas	elmin	0.00	0.00	0.00	0.00	0.00	0.00	kW	vienpakāpes siltuma jauda bez telpas temperatūras regulēšanas	[nē]
Galdstāves režimā	el SB	0.00	0.00	0.00	0.00	0.00	0.00	kW	manuāla divpakāpju vai daudzpakāpju siltuma jauda bez telpas temperatūras regulēšanas	[nē]
									ar mehānisku termostatu un telpas temperatūras regulēšanu	[jā]
									ar elektronisku telpas temperatūras regulēšanu	[nē]
									ar elektronisku telpas temperatūras regulēšanu un diennakts taimeri	[nē]
									ar elektronisku telpas temperatūras regulēšanu un nedelas taimeri	[nē]
									Citi vadibas veidi (var izvēlēties vairākus)
									telpas temperatūras regulēšana ar klatbūtnes detektēšanu	[nē]
									telpas temperatūras regulēšana ar atvērta loga detektēšanu	[nē]
									ar tālvadības funkciju	[nē]
									ar adaptīvu palaisanas vadību	[nē]
									ar darbibas laika ierobežojumu	[nē]
									ar siltuma starojuma sensoru melnas lodes formā	[nē]

TESY Ltd

48 Madara Blvd,

Shumen, 9700,

Bulgaria

BOJÄJUMU NOVĚRŠANA

Pirms sazinieties ar klientu apkalpošanas centru, lūdzu pārskatiet tālāk tabulā norādītos padomus:

PROBLÊMA IEMESLS RISINÃJUMS

Ierice nedarbojas	Nav strāvas padeves no tiklaPārliecinieties, vai produkts ir pievienots un vai darbojas elektribas kontaktligzda	leslēdziet vadu kontaktligzdā un pārbaudiet slēdža ON/OFF (ieslēgts/izslēgts) stāvokli.
Telpa nav pietiekami silta, neskatoties uz to, ka ierice ir karsta.	Ierīces pārkaršana. Drošības pārkaršanas ierobežotājs ierobežo siltuma atdališanos.	Novērsiet celoni (pārklājs, netīrumi vai škēršli pie gaïsa ieejas vai izejas). Ievērojiet minimālos attālumus no ierīces, kuri ir norādīti montāžas instrukcijā.
	Siltuma nepieciešamība telpā ir lielāka nekā ierīce izstaro.	Likvidējiet siltuma zudumus (aizveriet logus un durvis, Izvairieties no pastāvigas ventilācijas).
	Pārbaudiet vai ierīces jauda atbilst telpas izmēriem.	Ieteicamā jauda ir videji 100W/m2 griestu augstums - 2.50 m vai 30 W/m3
Uz sienas pie ierīces parādās netīri traipi.	Siena netīra paliek netira gaisa rezultātā.	Pārliecinieties, vai telpa regulāri tiek vēdināta, ipaśi, ja tajā smēķe.
Skaņas/trokšņi	Klusas skaņas sildišanas laikā kā ari nedaudz pēc vēlamās temperatūras sasniegšanas, nav nekas neparasts.	Šis efekts ir materiālu izplešanās ātras sasilšanas rezultātā un turpmāka metālu atdzišana, kuri ir izmantoti ierīces ražošanā.
Dzeltenīgi traipi uz režģiem	Traipu iemesls var but ierīces nosegšana ar mitram drēbēm.	Neapsedziet ierīcil Tas nav pieļaujami, jo tādā veida nobloķejiet gaisa konvekciju un tas var novest lidz ierīces neatgriezeniskiem bojājumiem, kas savukārt var radīt nopietnu risku jūsu veselībai un īpašumam.
