Zīmols	Flex
Modelis	PD 2G 10.8-EC
Produkta tips	Bezvadu triecienurbis
Nominālais spriegums	10,8 V
Akumulatora tips	Litija-jonu
Pieejamās akumulatora ietilpības	2,5 Ah / 4,0 Ah / 6,0 Ah
Maks. griezes moments (cietā skrūvēšana)	58 Nm
Maks. griezes moments (mīkstā skrūvēšana)	32 Nm
Griezes momenta pozīciju skaits	24
Tukšgaitas ātrums (1. pozīcija)	0 – 450 min⁻¹
Tukšgaitas ātrums (2. pozīcija)	0 – 1 700 min⁻¹
Triecienu ritms (1. pozīcija)	0 – 5 850 min⁻¹
Triecienu ritms (2. pozīcija)	0 – 22 100 min⁻¹
Patronas ietilpība	1,5 – 13 mm
Maks. urbšanas diametrs (koks)	25 mm
Maks. urbšanas diametrs (tērauds)	13 mm
Maks. urbšanas diametrs (mūris)	13 mm
Svars (bez akumulatora)	1,23 kg
Skaņas spiediena līmenis (triecienurbšana)	90 dB(A)
Skaņas jaudas līmenis (triecienurbšana)	101 dB(A)
Vibrācija (metāla urbšana)	< 2,5 m/s²
Vibrācija (betona triecienurbšana)	10,8 m/s²
Ieteicamais lādētājs	CA 10.8
Uzlādes laiks (2,5 Ah akumulators)	apm. 40 min
Uzlādes laiks (4,0 Ah akumulators)	apm. 55 min
Uzlādes laiks (6,0 Ah akumulators)	apm. 85 min
Iekļautie piederumi	Maināmais patrons BF 10.8-EC, leņķa adapteris WV 10.8-EC, uzgaļa adapteris BV 10.8-EC, siksnas klipsis, uzgaļa turētājs
Darba apgaismojums	Iebūvēta LED
Apkope	Regulāri tīrīt ventilācijas atveres ar sausu saspiestu gaisu
Remontējamība	Remonts tikai pilnvarotā Flex servisa centrā

Bieži uzdotie jautājumi - PD 2G 10.8-EC Flex

Kāds ir akumulatora spriegums un ietilpība?

Urbis darbojas ar 10,8 V. Pieejamie litija-jonu akumulatori ir 2,5 Ah, 4,0 Ah un 6,0 Ah (apzīmējumi AP 10.8).

Kā nomainīt patronu?

Novietojiet griešanās virziena slēdzi centrālajā pozīcijā. Pavelciet atbloķēšanas gredzenu uz priekšu, ievietojiet jauno patronu līdz atdurei, pēc tam atlaidiet gredzenu.

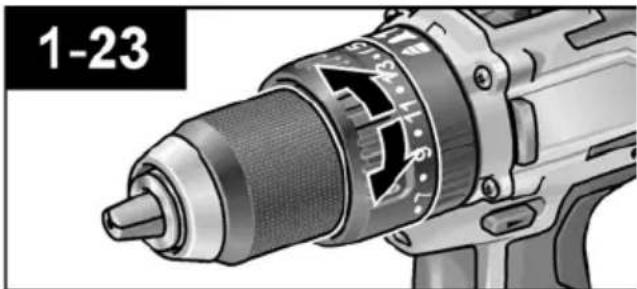

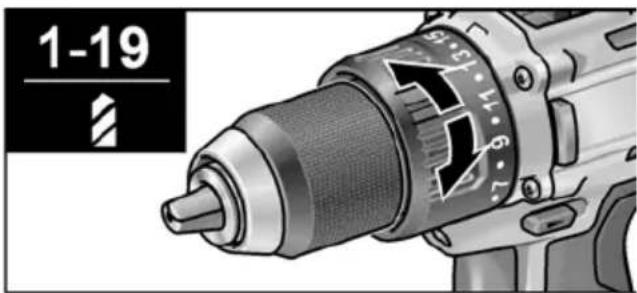

Kā regulēt griezes momentu?

Pagrieziet griezes momenta regulēšanas gredzenu uz vēlamo pozīciju skaitu (1 līdz 24+). Urbšanai izvēlieties urbjmašīnas simbolu.

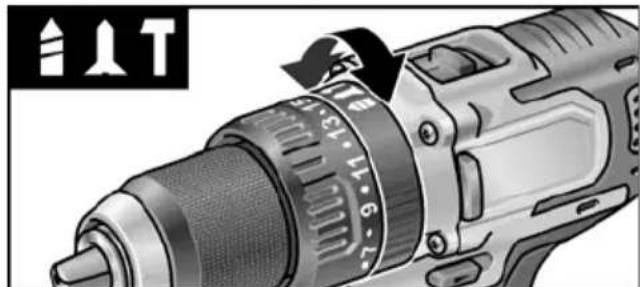

Kāda ir atšķirība starp urbšanas, skrūvēšanas un triecienrežīmu?

Urbšanas režīms (urbjmašīnas simbols) ir paredzēts urbšanai bez trieciena. Skrūvēšanas režīms (skrūves simbols) ierobežo griezes momentu. Triecienrežīms (simbols T) pievieno sitienus mūra urbšanai.

Kā izvēlēties ātrumu?

Izmantojiet ātruma slēdzi: 1. pozīcija lēnam ātrumam un augstam griezes momentam, 2. pozīcija ātram ātrumam un zemam griezes momentam.

Kādi ir maksimālie urbšanas diametri?

Kokam: 25 mm, tēraudam: 13 mm, mūrim (ar triecienu): 13 mm.

Kā izmantot leņķa adapteri?

Uzstādiet to tāpat kā maināmo patronu. To var pagriezt ik pēc 30°. Izmantojiet to skrūvēšanai grūti sasniedzamās vietās.

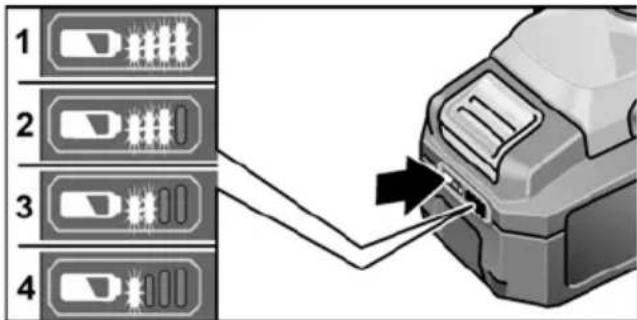

Kā uzzināt akumulatora uzlādes līmeni?

Nospiediet akumulatora pogu: LED indikatori rāda līmeni. Ja kāda LED mirgo, uzlādējiet. Ja neiedegas neviena, akumulators ir bojāts.

Ko darīt, ja lādētājs parāda kļūdu?

Ja sarkanā LED deg nepārtraukti, akumulators ir pārāk karsts/auksts. Ja tā mirgo vai abas LED ir izslēgtas, notīriet kontaktvirsmas vai nomainiet akumulatoru.

Kā tīrīt un uzturēt urbi?

Regulāri tīriet ventilācijas atveres ar sausu saspiestu gaisu. Lādētājam izmantojiet sausu drānu. Nekad neizmantojiet ūdeni vai šķidrus tīrīšanas līdzekļus.

LIETOŠANAS INSTRUKCIJA PD 2G 10.8-EC Flex

Iv Lietošanas pamācības oriģināls 304

Trokšni un vibrācija 306

Tehniskā informācija 307

Iss apskats 308

Lietošanas instrukcija 309

Tehniskā apkope un kopšana ..... 314

Transportēšana 315

CE atbilstība 315

Norādes par utilizāciju ..... 315

Atbildības izslēgšana ..... 315

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORÃDE

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Īsslēgumdrošs aizsardzības transformators

Sargājiet akumulatoru no karstuma, piem., ari no ilgstošas saules staru iedarbības, un liesmām.

Pastāv eksplozijas risks.

Nemetiet akumulatoru ugunī. Pastāv eksplozijas risks.

Instruments ir piemērots vienīgi izmantošanai telpās. Neatstājiet instrumentu lietū. Glabājiet elektroinstrumentu un akumulatorus sausās telpās.

Norādes par utilizāciju (skat. 315. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus elektroinstrumenta piegādes komplektā ietvertos drošības tehnikas noteikumus, norādījumus, attēlus un specifikācijas. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi. Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

- šo lietošanas pamācību,

- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu Nr.: 315.915),

- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas limenim un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Tomēr tā izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

- paredzētajiem darbiem,

- drošības tehnikas noteikumiem atbilstošā stāvokli.

Nekavējoties novērsiet traucējumus, kas ietekmē drošību.

Noteikumiem atbilstoša izmantošana

Akumulatora urbis – skrūvgriezis DD 2G 10.8-EC ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– skrūvju ieskrūvēšanai un izskrūvēšanai,
- urbšanai kokā, metālā, keramikā un plastmasās.

Akumulatora triecienurbis – skrūvgriezis PD 2G 18.0-EC ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– skrūvju ieskrūvēšanai un izskrūvēšanai,
– urbšanai kokā, metālā, keramikā un plastmasās,
– urbšanai ar triecienu kiege los, mūrī un iežos.

Drošības norādes darbam ar urbjmašīnām un skrūvgriežiem

■ Turiet instrumentu tikai aiz izolētajiem rokturiem, ja izpildāmā darba laikā izmantotais instruments var skart nosegtus elektriskos vadus vai paša instrumenta tīkla kabeli.
Skrūves kontakts ar strāvu vadošu vadu var pārvadīt spriegumu ari uz instrumenta metāla detaļām un radīt elektrotraumu.
Izmantojiet papildrokturus, ja tādi ir piegādāti kopā ar elektroinstrumentu. Kontroles zudums var izraisīt traumas.
Izmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leurbjot ūdensvadā, rodas materiālie zaudējumi.
Nekavējoties izslēdziet elektroinstrumentu, ja tas tiek noblokēts. Esiet gatavi ievērojamiem reakcijas momentiem, kas radīs atsitienu. Izmantotais instruments tiek noblokēts, kad:

– elektroinstruments ir pārslogots vai

– tas ir saliekts apstrādājamajā detaļā.

■ Turiet stingri elektroinstrumentu. leskrūvējot vai izskrūvējot skrūves, var rasties īslaicīgi, bet lieli reakcijas momenti.
■ Nostipriniet detaļu. Detaļu ir drošāk nostiprināt iespīlēšanas ierīcēs vai skrūvspīlēs nekā turēt rokās.
■ Pirms noliekat elektroinstrumentu, nogaidiet, kamēr tas pārstāj darboties. Izmantotais instruments var aizākēties, tādējādi liekot zaudēt kontroli pār elektroinstrumentu.
Izmantojiet vienīgi oriģinālos akumulatorus ar spriegumu, kāds norādīts jūsu elektroinstrumenta datu plāksnītē. Ja tiek izmantoti citādi akumulatori, piemēram, atdarinājumi, atjaunoti akumulatori vai citu firmu ražojumi, iespējams traumu un materiālo zaudējumu risks, ko rada eksplodējoši akumulatori.

Papildu drošības norāde darbam ar triecienurbi-skrūvgriezi (PD ...)

Urbjot uzlieciet austiņas. Trokšņa iedarbība var izraisīt dzirdes zudumu.

Drošības norādes par darbu ar akumulatoriem

■ Neatveriet akumulatoru. Pastāv īsslēguma risks.
Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, kā arī liesmām, ūdens un mitruma. Pastāv eksplozijas risks.
■ No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Nodrošiniet svaigu gaisu un sūdzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.
■ Nepareizas izmantošanas rezultātā no akumulatora var izlīt šķidrums. Izvairieties no saskaršanās ar to. Saskaroties ar šķidrumu aiz neuzmanības, noskalojiet to arūdeni. Ja šķidrums iekļūst acīs, tad papildus griezieties pie ārsta. Izplūdušais akumulatoru šķidrums var izraisīt ādas kairinājumus vai apdegumus.

Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību, ja tiek izmantota kopā ar citiem akumulatoriem.
■ Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. lespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.

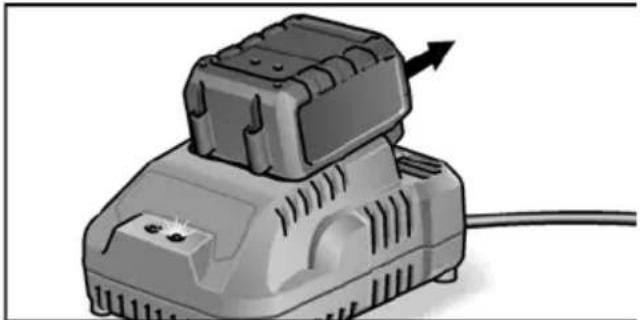

Uzlādes ierīce

■ Vienmēr pārbaudiet, vai tīkla spriegums atbilst spriegumam, kāds norādīts uzlādes ierīces datu plāksnītē.
Uzlādes ierīces pieslēguma spraudnim jābūt saderīgam ar kontaktligzdu. Spraudni nekādā gadījumā nedrīkst pārveidot. Neizmantojiet spraudņu adapterus kopā ar iezemētiem elektroinstrumentiem. Nepārveidoti spraudņi un piemērotas kontaktligzdas samazina elektrotraumu iespēju.
Izmantojiet uzlādes ierīci vienīgi sausās telpās un nepieļaujiet saskari ar mitrumu vai lietu. Ūdens iekļūšana uzlādes ierīcē palielina elektrotraumu risku.
■ Nekad nelietojiet uzlādes ierīci, ja ārējas iedarbības rezultātā ir bojāts kabelis, spraudnis vai pati ierīce. Nogādājiet uzlādes ierīci tuvākajā darbnīcā.
Nekādā gadījumā neatveriet uzlādes ierīci. Ja ir darbības traucējumi, aiznesiet uz darbnīcu.
■ Nelieciet uz uzlādes ierīces nekādus priekšmetus un nenovietojiet to uz mīkstām virsmām. Pastāv aizdegšanās risks.

īpašās drošības norādes

■ Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.
■ Rotācijas virziena izvēles slēdzi (2) vai griezes momenta iestatījumu (5) drīkst nospiest tikai tad, kad instruments ir miera stāvoklī.

■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.

Trokšni un vibrācija

i NORÃDE

Trokšna un vibrācijas vērtības tika noteiktas atbilstoši EN 60745. Vērtības jūs atradīsiet tabulā „Tehniskā informācija“.

BRĪDINĀJUMS!

Dotās mērijumu vērtības attiecas uz jauniem instrumentiem. Izmantojot katru dienu, trokšņa un vibrācijas vērtības mainās.

i NORÃDE

Šajās tehniskajās prasībās norādītais vibrāciju līmenis ir izmērīts atbilstoši EN 60745 standartizētajai mērīšanas metodei, un to var izmantot, lai savstarpēji salīdzinātu elektro- instrumentus. Tas ir piemērots arī sākotnējai vibrāciju slodzes novērtēšanai. Dotais svārstību līmenis atbilst galvenajiem elektroinstrumenta izmantošanas veidiem. Ja elektroinstruments tiek izmantots citādi, tam ir citi darba instrumenti vai nepietiekama apkope, vibrāciju līmenis var atšķirties.

Tas var ievērojami palielināt vibrāciju radīto slodzi visā darba periodā.

Lai precīzi noteiktu vibrāciju slodzi, vajadzētu ṣemt vērā ari laiku, kad instruments ir izslēgts vai darbojas, bet faktiski netiek izmantots darbā. Tas var ievērojami samazināt vibrāciju radīto slodzi visā darba periodā.

Lai pasargātu lietotāju no vibrāciju iedarbības, nosakiet papildu aizsardzības pasākumus, piemēram: elektro-instrumenta un darba instrumentu apkope, roku siltuma uzturēšana, darba procesu organizācija.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jālieto austiñas.

Tehniskā informācija

Instruments		DD 2G 10.8-EC	PD 2G 10.8-EC
Tips Urbisskrūvgriezis Triecien-			urbisskrūvgriezis
Akumulators		AP 10.8/2,5AP 10.8/4,0AP 10.8/6,0
Uzlādes laiks (atkarīgs no uzlādes līmeņa)- AP 10.8/2,5- AP 10.8/4,0- AP 10.8/6,0	minminmin	0–400–550–85
Griezes moments, maks.- mīksts skrūvējuma kritums- ciets skrūvējuma kritums	NmNm	3258	3258
Griezes momenta pakāpes 20 24
Apgriezienu skaits tukšgaitā- 1. pakāpe- 2. pakāpe	min^-1 min^-1	0...4500...1700	0...4500...1700
Triecienu skaits- 1. pakāpe- 2. pakāpe	min^-1 min^-1	-	0...58500...22100
Urbja patrona mm 1,5–13
Maks. urbuma diametrs- kokā- tēraudā- mūrī	mmmmmm	2513-	251313
Svars atbilstoši „EPTA-procedure 01/2003“ (bez akumulatora)	kg	1,12 1,23
Svars akumulators 2,5 Ah4,0 Ah6,0 Ah	kgkgkg	0,260,420,43
A skalas skaņas spiediena līmenis * Triecienu urbjot betonā
Skaņas spiediena līmenis L_pA	dB(A)	71 71 / 90*
Skaņas jaudas līmenis L_WA	dB(A)	82 82 / 101*
Kļūda K	db	3,0
Vibrāciju kopējās vērtības (trīs virzienu vektoru summa)
Vibrāciju emisijas vērtība a_h ,....
- urbjot metālā	m/s^2	<2,5 <2,5
- ar triecienu urbjot betonā	m/s^2	-	10,8
- skrūvējot	m/s^2	<2,5 <2,5
Kļūda K	m/s^2	1,5

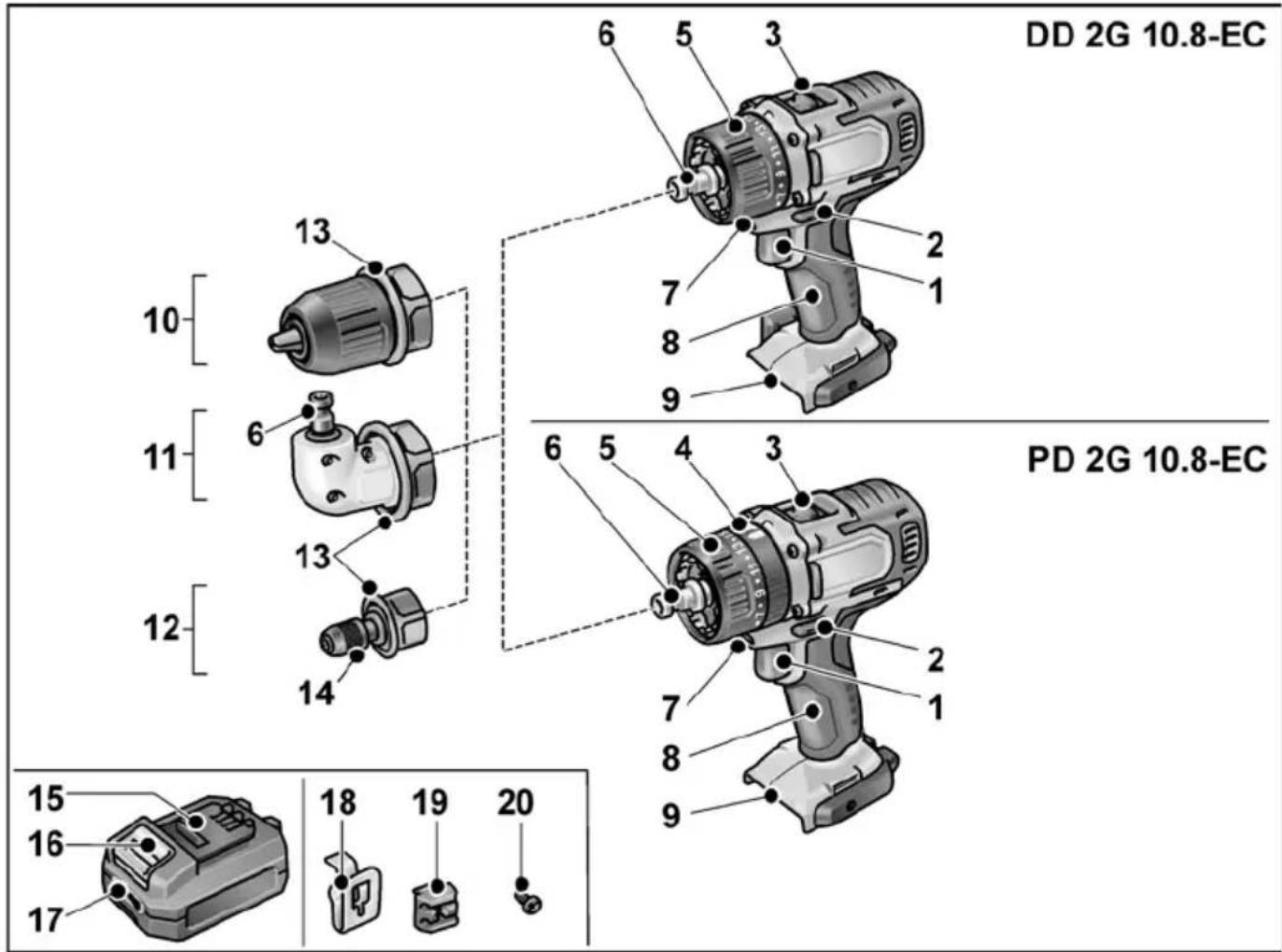

Iss apskats

Šajā instrukcijā aprakstīti dažādi elektroinstrumenti. Attēli detaļās var atšķirties no iegādātā elektroinstrumenta.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 7 8 9 5 3 2 1 6 5 4 3 2 1 7 8 9 15 16 17 18 19 20

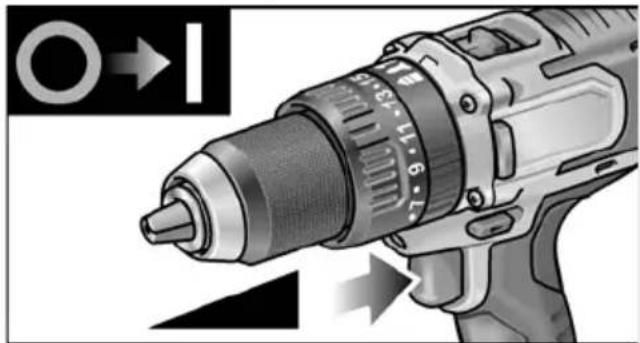

1 Slēdzis

leslēgšanai un izslēgšanai, maksimālā apgriezienu skaita sasniegšanai

2 Rotācijas virziena izvēles slēdzis

3 Ātruma izvēles slēdzis

4 Darba režima iestatīšanas gredzens (tikai PD ...)

5 Griezes momenta iestatišanas gredzens

6 Instrumenta ligzda

7 Darbavietas apgaismojums

8 R o k t u r i s

9 Akumulatora nodalijums

10 Urbja patronas nomaiña BF 10.8-EC

11 Lenka uzliktnis WV 10.8-EC

12 Uzgaļu turētāja uzliktnis BV 10.8-EC

13 Atblokēšanas gredzens

14 Instrumenta fiksators

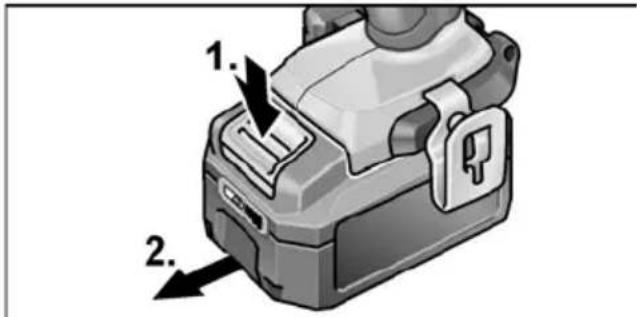

16 Akumulatora atblokēšanas taustiņš

17 Akumulatora līmeņa indikators

18 Siksniñas skava

19 Uzgaļu turētājs

20 Stiprinājuma skrūve

Lietošanas instrukcija

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplektāciju un transportēšanas bojājumus.
Ar pievienoto skrūvi piestipriniet siksniņas skavu vai uzgaļu turētāju.

Piegādes stāvoklī akumulatori navuzlādēti pilnībā. Pirms pirmreizējās lietošanas pilnībā uzlādējiet akumulatorus. Šai nolūkā skatīt „Uzlādes ierīce/Uzlādes process“.

Nomaināmā urbja patrona BF 10.8-EC

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

Montāža

■ Pavelciet atblokēšanas gredzenu uz priekšu (1) un iespiediet nomaiņas urbja patronu (2) instrumenta ligzdā līdz atdurei.
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet, vai urbja patrona ir nofiksēta.

■ Pavelciet atblokēšanas gredzenu uz priekšu un izņemiet urbja patronu.

Instrumentu ievietošana

Urbja patronā tiek stingri nofiksēti urbji ar diametru 1,5–10 mm, skrūvgriežu uzgaļi ¼ collas, kā arī uzgaļu turētājs ¼ collas.

■ Ar vienu roku turiet elektroinstrumentu, ar otru roku grieziet urbja patronu.
– Pretēji pulksteņrādītāju kustības virzienam, lai urbja patronu atvērtu platāk.
– Pulksteņrādītāju kustības virzienā, lai urbja patronu aizvērtu vairāk.

■ levietojiet instrumentu.
Pilnībā aizveriet urbja patronu.

i NORÃDE

Izmēginiet darbību, lai pārbaudītu, vai instruments ir iespīlēts tieši centrā.

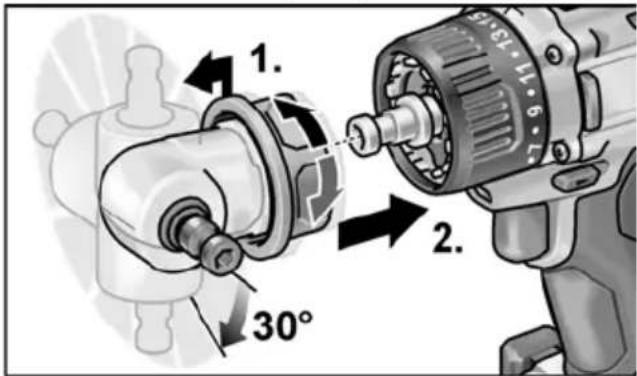

Lenka uzliktnis WV 10.8-EC

⚠️ UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā. Lenka uzliktnis atvieglo darbu grūti pieejamās vietās. Lenka uzliktni ar 30° grādu nobīdi var nofiksēt dažādās lenka pozīcijās.

Montāža

■ Pavelciet atblokēšanas gredzenu uz priekšu (1) iespiediet lenka uzliktni līdz atdurei instrumenta ligzdā (2).
■ Nofiksējiet lenka uzliktni vēlamajā lenka pozīcijā.

■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet nostiprinājumu.

1. 2. 30°

Demontāža

■ Pavelciet atblokēšanas gredzenu uz priekšu un iznemiet lenka uzliktni.

Instrumentu ievietošana

Leŋka uzliktnim ir ¼" instrumenta stiprinājums. Instrumenta ligzdā tiek stingri nofiksēti skrūvgrieža uzgaļi un uzgaļu turētājs.

Leņka uzliktnim var pievienot arī nomaiņas urbja patronu (skatiet „Nomaināmā urbja patrona BF 10.8-EC“) vai uzgaļu turētāju (skatiet „Uzgaļu turētāja uzliktnis BV 10.8-EC“).

Uzgału turētāja uzliktnis BV 10.8-EC

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

Montāža

■ Pavelciet atblokēšanas gredzenu uz priekšu 1) un iespiediet uzgaļu turētāju instrumenta ligzdā līdz atdurei (2).
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet nostiprinājumu.

■ Pavelciet atblokēšanas gredzenu uz priekšu un izņemiet uzgaļu turētāju.

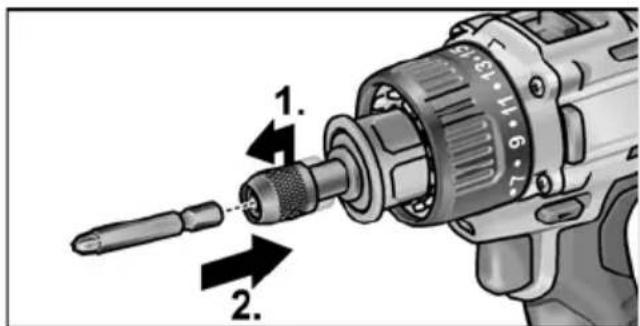

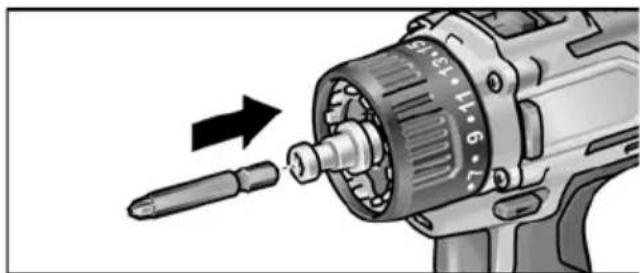

Instrumentu ievietošana

Uzgału turētājam ir ¼" instrumenta ligzda. Instrumenta ligzdā tiek stingri nofiksēti skrūvgrieža uzgaļi.

■ Pavelciet instrumenta fiksatoru uz priekšu (1) un iespiediet instrumentu līdz atdurei (2).
■ Atlaidiet instrumenta fiksatoru.

Akumulatora ievietošana/maina

Uzlādētu akumulatoru iespiediet elektroinstrumentā, līdz tas pilnībā nofiksējas.

"click"

■ Lai iznemtu akumulatoru, nospiediet atblokēšanas taustiņus (1.) un izvelciet akumulatoru (2.).

1. 2.

UZMANĪBU!

Ja akumulators netiek lietots, aizsargājiet akumulatora kontaktus. Metāla priekšmeti var savienot kontaktus īsslēgumā, izraisot eksplozijas un aizdegšanās risku!

Akumulatora uzlādes līmenis

Nospiežot taustiņu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

1 2 3 4

Rādījums nodziest pēc 5 sekundēm. Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

Rotācijas virziena izvēle

UZMANĪBU!

Rotācijas virzienu var mainīt tikai elektroinstrumenta miera stāvoklī.

Pārvietojiet rotācijas virziena izvēles slēdzi vajadzīgajā pozīcijā.

– Pa kreisi: pretēji pulksteņrādītāju kustības virzienam (izskrūvēt vai atskrūvēt skrūves)
– Pa labi: pulksteņrādītāju kustības virzienā (ieskrūvēt vai pievilkt skrūves, urbt)
– Vidū: ieslēgšana blokēta (darba instrumentu maiņa; veicot jebkādus darbus pie elektroinstrumenta)

Darba režims (tikai PD 2G 18.0-EC)

UZMANĪBU!

Darba režimu var mainit tikai elektroinstrumenta miera stāvokli.

Pārvietojiet darba režīma gredzenu vajadzīgajā pozīcijā.

: Urbšana
: Skrūvēšana
T: Urbšana ar triecienu

Griezes momenta izvēle

UZMANĪBU!

Griezes momentu var mainīt tikai elektroinstrumenta miera stāvoklī.

■ Pārvietojiet griezes momenta iestatīšanas gredzenu vajadzīgajā pozīcijā.

DD 2G 10.8-EC:

Ürbšanas pozicijār deaktivizēts frikcijas sajūgs.

PD 2G 10.8-EC:

Ātrumu var mainīt tikai elektroinstrumenta miera stāvoklī.

■ Pagrieziet izvēles slēdzi uz vajadzīgo pakāpi:

1: mazāks ātrums, liels griezes moments
2: lielāks ātrums, mazs griezes moments

Elektroinstrumenta ieslēgšana

Ierīces ieslēgšana

■ Nospiediet slēdzi.

Elektroinstrumenta slēdzis Įauj bez pakāpēm palielināt apgriezienu skaitu līdz maksimālajai vērtībai.

• Elektroinstrumentam ir bremze, kas aptur instrumentu tūdaļ pēc slēdža atlaišanas.
  – Izmantojot elektroinstrumentu nepārtrauktā darbībā, vajadzētu strādāt ar pilnīgi iespiestu slēdzi.

Darbs ar elektroinstrumentu

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

i NORÃDE

Lai atvieglotu skrūvēšanas procesu, uzgaļu turētāju var ievietot aī ierīces instrumenta ligzdā.

1. Instrumenta stiprinājuma (nomaiņas urbja patronas, leņka uzliktņa, uzgaļu turētāja) montāža.
2. levietojiet akumulatoru.

3. levietojiet instrumentu (urbi, skrūvgrieža uzgałus, uzgału turētāju).

4. lestatiet darba uzdevumam atbilstošu ekspluatācijas veidu (tikai PD...).

5. Pagrieziet griezes momenta slēdzi uz vajadzīgo pakāpi.
6. lestatiet vajadzīgo ātruma pakāpi.
7. lestatiet vajadzīgo rotācijas virzienu.

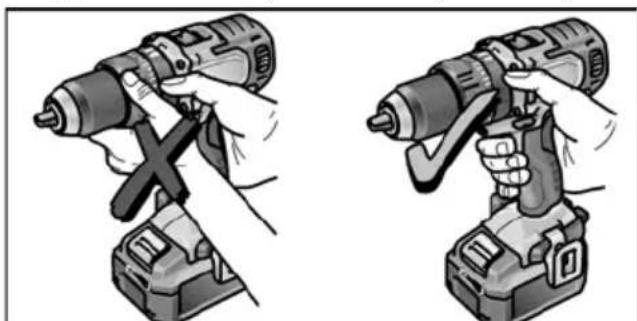

8. Satveriet elektroinstrumentu ar vienu roku un nostājieties darba pozīcijā. Nepārslēdziet rotācijas virziena izvēles slēdzi vai griezes momenta iestatīšanas gredzenu brīdī, kad darbojas dzinējs!

1. Atlaidiet slēdzi.

2. Pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

Uzlādes ierīce

Uzlādes ierīce CA 10.8 ir paredzēta, lai uzlādētu šādu modelu FLEX akumulatorus:

4 Uzlādes līmeņa gaismas diode (zaļa)
5 Ventilācijas sprauga
6 Tīkla kabelis ar tīkla spraudni

Gaismas diožu rādījumi

sarkana zala

nedeg mirgo	Notiek akumulatora uzlāde.
nedeg deg	Uzlādes process ir pabeigts. Notiek nepārtrauktā papilduzlāde.
	Šai nolūkā skatīt „Uzlādes process“.
mirgo nedeg	Akumulators ir pārāk karsts vai pārāk auksts.
deg nedeg	Akumulators vai uzlādes ierīce ir bojāta.
	Šai nolūkā skatīt „Kļūdas paziņojumi“.

Uzlādes process

UZMANĪBU!

Izmantojiet vienīgi originālos akumulatorus ar komplektā piegādāto uzlādes ierīci.

■ lespraudiet uzlādes ierīces tīkla spraudni. Īsi iedegas klūdas paziņojuma ur uzlādes līmeņa gaismas diode.

■ levietojiet akumulatoru uzlādes ierīcē līdz atdurei.

Uzlādes līmeņa gaismas diode mirgo un notiek akumulatora uzlāde.

Kad akumulators ir pilnīgi uzlādēts, uzlādes līmeņa gaismas diode deg nepārtraukti.

■ Izņemiet akumulatoru no uzlādes ierīces.

Akumulators vai uzlādes ierīce ir bojāta, ja pēc akumulatora ievietošanas uzlādes ierīce gaismas diodes deg tālāk norādītajos veidos.

Klūdas paziņojuma gaismas diode deg nepārtraukti:

- Akumulators ir pārāk karsts vai pārāk auksts. Kad akumulators sasniedz uzlādes temperatūru (0°C–40°C), sākas uzlādes process.

Klūdas paziņojuma gaismas diode mirgo vai nedeg neviena no diodēm:

– Izņemiet akumulatoru no uzlādes ierīces. Pārbaudiet un nepieciešamības gadījumā notīriet uzlādes ierīces un akumulatora kontaktvirsmas. Atkārtoti ievietojiet akumulatoru. Ja rādījums nemainās, akumulators ir bojāts. Nomainiet akumulatoru vai nogādājiet to servisa darbnīcā pārbaudei.

– Ja šāds klūdas paziņojums parādās arī ar citu akumulatoru, bojāta ir uzlādes ierīce. Lieciet pārbaudīt uzlādes ierīci darbnīcā.

Norādes par akumulatoru darbmūža paildzināšanu

UZMANĪBU!

• Nekad neuzlādējiet akumulatorus temperatūrā, kas zemāka par 0 °C vai augstāka par 40 °C.
• Neuzlādējiet akumulatorus vidē ar augstu gaisa mitrumu vai augstu temperatūru.
• Uzlādes laikā neapklājiet akumulatorus un uzlādes ierīci.

- Kad uzlāde ir pabeigta, atvienojiet uzlādes ierīces tīkla spraudni.

Uzlādes laikā akumulators un uzlādes ierīce sasilst. Tas ir normāli!

Litija jonu akumulatoriem nav tā sauktā „atmiņas efekta“. Tomēr pirms uzlādes akumulatoram vajadzētu būt pilnībā izlādētam, un uzlādes process vienmēr jāpabeidz līdz galam.

Ja akumulatori ilgāku laiku netiek izmantoti, tie jāglabā vēsā vietā daļēji uzlādētā stāvoklī.

Tehniskā apkope un kopšana

Tīrīšana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. Regulāri iztīriet elektroinstrumentu un ventilācijas spraugas. Tīrīšanas biežums ir atkarīgs no apstrādātā materiāla un no lietošanas ilguma.

■ Korpusa iekšpuse un motors regulāri jāizpūš ar sausu saspiesto gaisu. Elektroinstrumentam šai laikā jāatrodas darbībā.

Uzlādes ierīce

BRĪDINĀJUMS!

Pirms visu apkopes darbu uzsākšanas atvienojiet tīkla spraudni. Neizmantojiet ūdeni un škidrus tīrīšanas līdzeklus.

■ Netīrumus un puteklus no korpusa notīriet ar slotinu vai sausu lupatu.

Remontdarbi

Remontdarbus drīkst veikt tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Ar pārējo aprīkojumu, galvenokārt ar izmantojamiem darba instrumentiem, var iepazīties ražotāja katalogā.

Uzbūves attēlus ar visiem komponentiem un rezerves daļu sarakstus jūs atradīsiet mūsu mājas lapā: www.flex-tools.com

Transportēšana

Litija ekvivalenta daudzums piegādes komplektā iekļautajos akumulatoros ir zemāks par noteiktajām robežvērtībām. Tāpēc uz akumulatoru kā atsevišku komponentu, gan pašu elektroinstrumentu ar visu piegādes komplektu nevar attiecināt nacionālos vai starptautiskos noteikumus par bīstamajām kravām.

Transportējot vairākus instrumentus ar litija jonu akumulatoriem, šie noteikumi var klūt aktuāli un prasīt īpašus piesardzības pasākumus (piemēram, attiecībā uz iepakojumu).

Šādā gadījumā uzziniet, kādi noteikumi ir spēkā attiecīgajā valstī.

CE atbilstība

Ar pilnu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 60745 saskaṇā ar direktīvas 2014/30/ES, 2006/42/EB, 2011/65/ES.

• Elektroinstrumentiem, kam nepieciešama strāvas tīkla barošana – noņemiet strāvas kabeli;
• Elektroinstrumentiem ar akumulatora barošanu – iznemiet akumulatoru.

Tikai ES valstim.

Neizmetiet elektroinstrumentus mājsaimniecības atkritumos! Saskaņā ar Eiropas 2012/19/ES direktīvu „Par elektris- ko un elektronisko iekārtu atkritumiem“, kas iekļauta nacionālajā likumdošanā, nolietoti elektroinstrumenti jāsavāc atseviški un jānodod videi nekaitīgai otrreizējai pārstrādei.

Izejvielu pārstrāde, nevis atkritumu iznīcināšana.

Instruments, aprīkojums un iepakojums jānodod videi nekaitīgai otrreizējai pārstrādei. Plastmasas detaļu materiāls ir markēts, lai varētu pārstrādāt viena veida materiālus.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājsaimniecības atkritumos, ugunī vai ūdenī. Neatveriet nolietotus akumulatorus. Akumulatori/baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi nekaitīgā veidā.

Tikai ES valstim.

Atbilstoši Eiropas Savienības direktīvai 2006/66/EB, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

i NORÃDE

Informāciju par instrumenta utilizācijas iespējām var iegūt no tirgotāja.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēl.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
