PD 2G 10.8-EC - Puur Flex - Tasuta kasutusjuhend

Bränd	Flex
Mudel	PD 2G 10.8-EC
Toote tüüp	Juhtmeta löökpuur
Nimipinge	10,8 V
Aku tüüp	Liitium-ioon
Saadaolevad aku mahutavused	2,5 Ah / 4,0 Ah / 6,0 Ah
Max pöördemoment (kõva kruvimine)	58 Nm
Max pöördemoment (pehme kruvimine)	32 Nm
Pöördemomendi asendite arv	24
Tühikäigu kiirus (asend 1)	0 – 450 min⁻¹
Tühikäigu kiirus (asend 2)	0 – 1 700 min⁻¹
Löögisagedus (asend 1)	0 – 5 850 min⁻¹
Löögisagedus (asend 2)	0 – 22 100 min⁻¹
Padruni mahtuvus	1,5 – 13 mm
Max puurimisläbimõõt (puit)	25 mm
Max puurimisläbimõõt (teras)	13 mm
Max puurimisläbimõõt (müüritis)	13 mm
Kaal (ilma akuta)	1,23 kg
Helirõhutase (löökpuurimine)	90 dB(A)
Helivõimsustase (löökpuurimine)	101 dB(A)
Vibratsioon (metalli puurimine)	< 2,5 m/s²
Vibratsioon (betooni löökpuurimine)	10,8 m/s²
Soovitatav laadija	CA 10.8
Laadimisaeg (aku 2,5 Ah)	umbes 40 min
Laadimisaeg (aku 4,0 Ah)	umbes 55 min
Laadimisaeg (aku 6,0 Ah)	umbes 85 min
Kaasasolevad tarvikud	Vahetatav padrun BF 10.8-EC, nurkadapter WV 10.8-EC, otsikuadapter BV 10.8-EC, rihmaklamber, otsikuhoidja
Töövalgustus	Integreeritud LED
Hooldus	Puhastage regulaarselt õhutusavasid kuiva suruõhuga
Remonditavus	Remondi teostab ainult volitatud Flexi hooldustöökoda

Korduma kippuvad küsimused - PD 2G 10.8-EC Flex

Mis on aku pinge ja mahutavus?

Puur töötab pingel 10,8 V. Saadaval on liitium-ioon akud mahutavusega 2,5 Ah, 4,0 Ah ja 6,0 Ah (viited AP 10.8).

Kuidas padrunit vahetada?

Seadke pöörlemissuuna valija keskmisesse asendisse. Tõmmake lukustusrõngast ettepoole, sisestage uus padrun lõpuni, seejärel vabastage rõngas.

Kuidas reguleerida pingutusmomenti?

Pöörake pöördemomendi reguleerimisrõngast soovitud asendite arvule (1 kuni 24+). Puurimiseks valige puuri sümbol.

Mis vahe on puurimis-, kruvimis- ja löökpuurimisrežiimil?

Puurimisrežiim (puuri sümbol) on puurimiseks ilma löökideta. Kruvimisrežiim (kruvi sümbol) piirab pöördemomenti. Löökpuurimisrežiim (T sümbol) lisab lööke müüritise jaoks.

Kuidas valida kiirust?

Kasutage kiiruse valijat: asend 1 aeglase kiiruse ja suure pöördemomendi jaoks, asend 2 kiire kiiruse ja väikese pöördemomendi jaoks.

Millised on maksimaalsed puurimisläbimõõdud?

Puit: 25 mm, teras: 13 mm, müüritis (löökpuurimisega): 13 mm.

Kuidas kasutada nurkadapterit?

Paigaldage see nagu vahetatav padrun. Seda saab pöörata iga 30° järel. Kasutage seda kruvimiseks raskesti ligipääsetavates kohtades.

Kuidas teada saada aku laetuse taset?

Vajutage aku nuppu: LED-tuled näitavad taset. Kui üks LED vilgub, laadige. Kui ükski ei sütti, on aku defektne.

Mida teha, kui laadija näitab viga?

Kui punane LED põleb pidevalt, on aku liiga kuum/külm. Kui see vilgub või mõlemad LED-id on kustunud, puhastage kontakte või vahetage aku.

Kuidas puurit puhastada ja hooldada?

Puhastage regulaarselt õhutusavasid kuiva suruõhuga. Laadija puhul kasutage kuiva lappi. Ärge kunagi kasutage vett ega vedelaid tooteid.

KASUTUSJUHEND PD 2G 10.8-EC Flex

et Originaalkasutusjuhend 280

It Originali naudojimo instrukcija 292

Kasutatud sümbolid ..... 280

Sümbolid seadmel 280

Teie ohutuse heaks 280

Müra ja vibratsioon 282

Tehnilised andmed 283

Ülevaade 284

Kasutusjuhend 285

Hooldus ja korrashoid 290

Transport 290

C€-Vastavus 291

Jäätmekäitlus 291

Vastutuse välistamine 291

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surma või raskete vigastustega!

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine võib lõppeda vigastuste või ainelise kahjuga!

MÄRKUS!

Tähistab olulist teavet või nõuannet kasutajale.

Sümbolid seadmel

Lugege enne kasutuselevõttu kasutusjuhendit!

Kandke silmakaitsmeid!

Lühisekindel kaitsetrafo

Kaitske akut kuumuse (näiteks ka pikaaegse päikesekiiirguse) ja tule eest. Plahvatusoht!

Ärge visake akut tulle! Aku võib plahvatada.

Seadet tohib kasutada ainult siseruumides. Ärge jätke seadet vihma kätte! Hoidke elektritööriista ja akusid kuivas ruumis.

Jäätmekäitlus (vt Ik 291)!

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik elektritööriistaga koos tarnitud ohutusjuhised, juhised, joonised ja spetsifikatsioonid. Hoiatavate juhiste ja öpetuste täitmata jätmine vöib põhujustada elektrilöögi, tulekahju ja/või raskeid kehavigastusi. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja pidage neist kinni:

• see kasutusjuhend,
• lisatud brošüür „Üldised ohutusjuhised” elektritööriistade käsitsemisel (vihikud nr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või juuresolija elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutage elektritööriista ainult

- ettenähtud otstarbel,

- tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kohe kõrvaldada.

Otstarbekohane kasutamine

Akutrell-kruvikeeraja DD 2G 10.8-EC on mõeldud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- kruvide kinni- ja lahtikeeramiseks,
– puidu, metalli, keraamika ja plasti puurimiseks.

Akulööktrell-kruvikeeraja PD 2G 18.0-EC on möeldud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- kruvide kinni- ja lahtikeeramiseks,
– puidu, metalli, keraamika ja plasti puurimiseks,
– telliste, müüritise ja kivimite löökpuurimiseks.

Trellide ja kruvikeerajate ohutusnõuded

■ Hoidke sellistel töödel, kus tarvik või kruvi võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, kinni ainult seadme isoleeritud käepidemetest. Kruvi kokkupuude pingestatud juhtmega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
Kui elektritööriistaga on kaasas lisakäepidemed, kasutage neid. Kontrolli kaotamine võib põhjustada vigastusi.
■ Kasutage sobivat detektorit, et leida üles varjatud juhtmed, või pöörduge informatsiooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu või elektrilöögi. Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetoru vigastamine põhjustab ainelist kahju.
Kui tarvik blokeerub, lülitage elektritööriist kohe välja. Arvestage suurte reaktsioonimomentidega, mis põhjustavad tagasilööki. Tarvik blokeerub, kui:

– elektritööriist üle koormatakse või

– see töödeldavasse detaili kinni kiilub.

■ Hoidke elektritööriistast korralikult kinni. Kruvide kinni- ja lahtikeeramisel võivad tekkida äkilised suured reaktsioonimomendid.
■ Kinnitage töödeldav detail. Kinnitusrakisesse vöi kruustangide vahele kinnitatud toorik seisab kindlamini paigal kui käega kinni hoides.
■ Oodake enne elektritööriista käestpanekut, kuni see on seiskunud. Tarvik võib kinni jääda ja põhjustada kontrolli kadumise elektritööriista üle.
■ Kasutage ainult elektritööriista tüübisildile märgitud pingega orginaalakusid. Teiste akude kasutamisel (nt imitatsioonid, töödeldud akud või teiste firmade tooted) võib aku plahvatada ja tekitada vigastusi või ainelist kahju.

Täinedav ohutusnõue lõöktrell-kruvikeerajale (PD ...)

Kandke löökpuurimisel kuulmiskaitsmeid. Müra vöib pöhjustada kuulmiskahjustusi.

Ohutusnõuded akude käitlemisel

• Ärge avage akut! See vöib tekitada lühise.
  ■ Kaitske akut kuumuse (nt ka pikaaegse päikesekiirguse), tule, vee ja niiskuse eest. Plahvatusoht!
  ■ Aku kahjustamise või väärkasutamise korral võivad väljuda aurud. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi.
  Ebaõige kasutamise tagajärjel võib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutel vedelikuga peske see veega maha. Vedeliku sattumisel silma pöörduge lisaks sellele ka arsti poole. Vedelik võib tekitada nahaärritusi või põletusi.

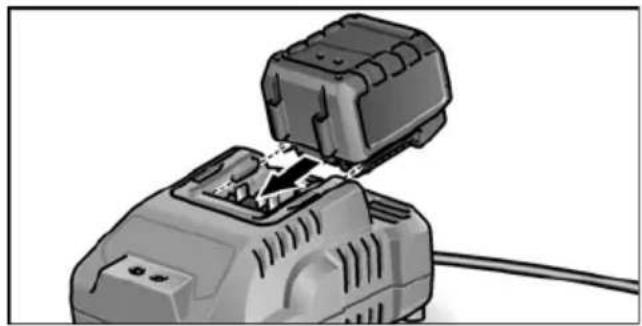

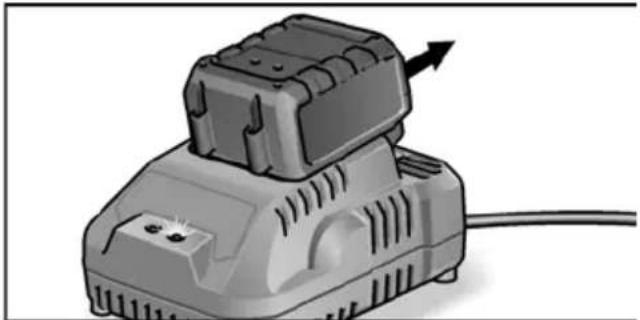

  ■ Laadige akusid ainult tootja soovitatud akulaadijaga! Kui akulaadijaga laetakse akusid, mis ei ole selle akulaadija jaoks ette nähtud, võib tekkida tulekahju.
  ■ Teravad esemed (näiteks naelad või kruvikeerajad) või lõögid võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.

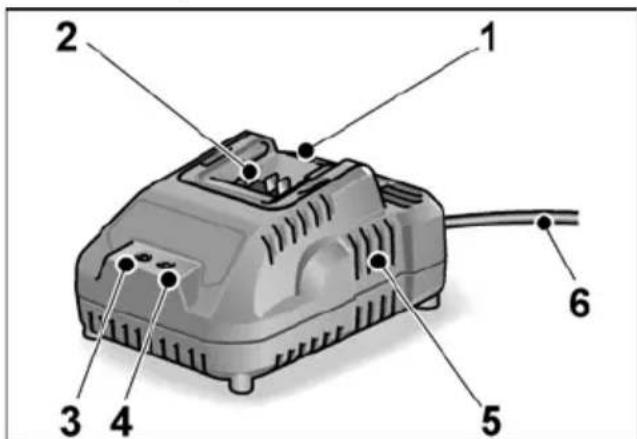

Akulaadija

■ Veenduge, et vörgupinge vastab akulaadija tüübisildile märgitud pingele.
Akulaadija pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Ärge kasutage kaitsemaandatud elektritööriistade jaoks pistikuadaptrit! Elektrilöögioht väheneb, kui kasutate sobivat pistikupesa ega muuda pistiku ehitust.
■ Kasutage akulaadijat ainult kuivas ruumis ning vältige selle kokkupuudet niiskuse ja vihmaga!
Vee tungimine akulaadijasse suurendab elektrilöögiohtu.
- Årge kasutage akulaadijat, kui kaabel, pistik või seade ise on välismõjude tõttu kahjustatud! Viige akulaadija lähimasse spetsiaaltöökotta.
- Ärge mingil juhul akulaadijat avage! Viige see rikke korral spetsiaaltöökotta.
- Årge pange akulaadijale esemeid ega asetage akulaadijat pehmele pinnale! Tuleoht.

Spetsiaalsed ohutusnõuded

• Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.
  Rakendage pöörlemissuuna eelvaliku lülitit (2) ja pöördemomendi regulaatorit (5) ainult siis, kui tööriist on seisatud.
  ■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.

Müra ja vibratsioon

MÄRKUS!

Müra- ja vibratsiooninäitajad on määratud standardi EN 60745 kohaselt.

Väärtused leiate tabelist „Tehnilised andmed”.

ETTEVAATUST!

Need mõõteväärtused kehtivad uute seadmete puhul. Igapäevatöös müra- ja vibratsiooninäitajad muutuvad.

MÄRKUS!

Selles juhendis märgitud vibratsioonitase on mõõdetud EN 60745 standarditud mõõte-meetodil ja seda saab kasutada elektritööriistade võrdlemiseks. See sobib ka vibratsioonikoormuse esialgseks hindamiseks. See vibratsioonitase kehtib elektri-tööriista sihipärasel kasutamisel. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. Vibratsioonikoormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsioonikoormuse täpseks hindamiseks tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsioonikoormust kogu tööaja lõikes tunduvat vähendada.

Määratlege kasutaja vibratsiooni mõ-ju eest kaitsmise täiendavad meetmed, nt elektritööriista ja tarvikute hooldamine ja töökorraldus. Püüdke alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitsmeid.

Tehnilised andmed

Seade		DD 2G 10.8-EC	PD 2G 10.8-EC
Tüüp Trell-kruvikeeraja Lööktrell-			kruvikeeraja
Aku AP 10.8/2,5		AP 10.8/4,0AP 10.8/6,0
Laadimisaeg (olenevalt laetuse astmest)- AP 10.8/2,5- AP 10.8/4,0- AP 10.8/6,0	minminmin	0–400–550–85
Pöördemoment, max- Nõrga survega- Tugeva survega	NmNm	3258	3258
Pöördemomendi astmeid		20 24
Tühikäigu pöörlemiskiirus- 1. aste- 2. aste	min^-1 min^-1	0...4500...1700	0...4500...1700
Löökide arv- 1. aste- 2. aste	min^-1 min^-1	-	0...58500...22100
Padrun mm		1,5–13
Max puurimisava läbimõõt- puidus- terases- müüritises	mmmmmm	2513-	251313
Kaal vastavalt „EPTA-procedure 01/2003” meetodile (ilma akuta)	kg	1,12 1,23
Aku kaal 2,5 Ah4,0 Ah6,0 Ah	kgkgkg	0,260,420,43
A-sageduskorrektsooniga helirõhu tase* Betooni lõökpuurimisel
Helirõhu tase L_pA	dB(A)	71 71 / 90*
Helivõimsus L_WA	dB(A)	82 82 / 101*
Määramatus K db		3,0
Vibratsiooni koguväärtused (kolme suuna vektorsumma)
Vibratsiooni emissiooniväärtus a_h järgmiste tegevuste juures:
- metalli puurimisel	m/s^2	<2,5 <2,5
- betooni lõökpuurimisel	m/s^2	-	10,8
- kruvikeeramisel	m/s^2	<2,5 <2,5
Määramatus K	m/s^2	1,5

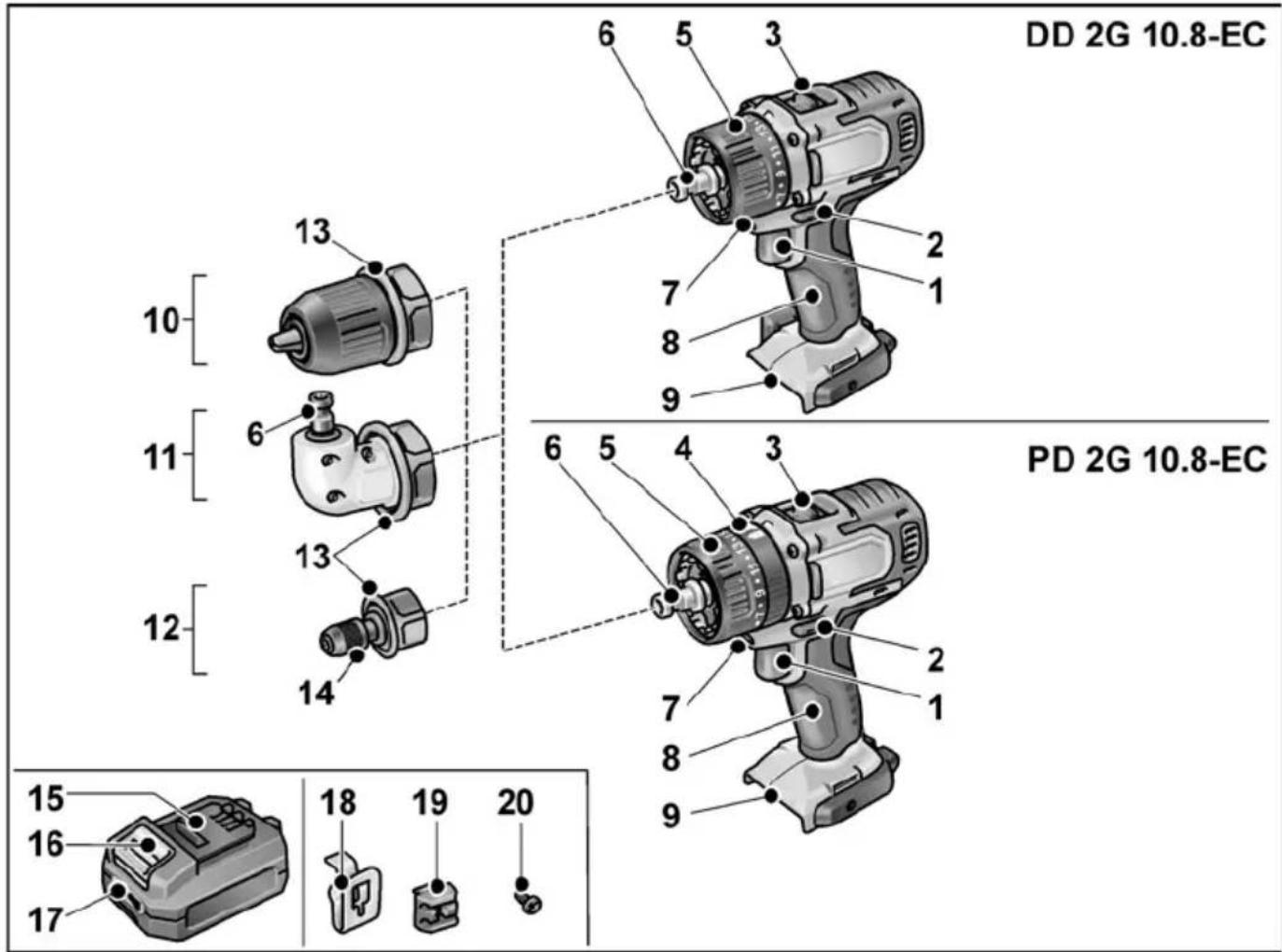

Ülevaade

Käesolevas juhendis kirjeldatakse erinevaid elektritööriistu. Kujutatud detailid võivad erineda ostetud seadme detailidest.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 7 8 9 5 3 2 1 6 5 4 3 2 1 7 8 9 15 16 17 18 19 20

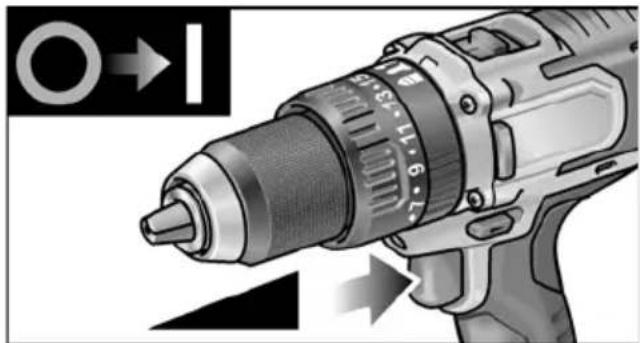

1 Lüliti

Sisse- ja väljalülitamiseks ning kiirendamiseks max pöörlemiskiiruseni

2 Pöörlemissuuna eelvaliku lüliti
3 Kiiruse valiku lüliti

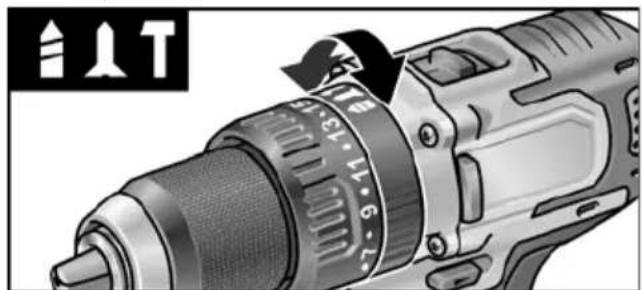

4 Pööratav rõngas töörežiimi valimiseks (ainult PD ...)

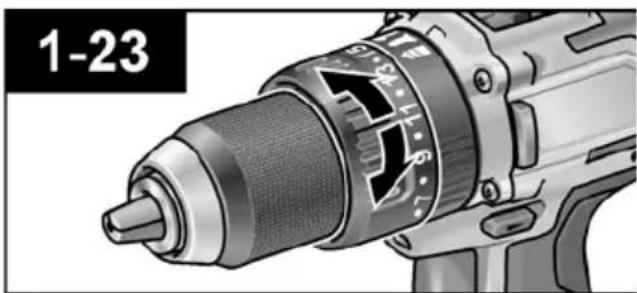

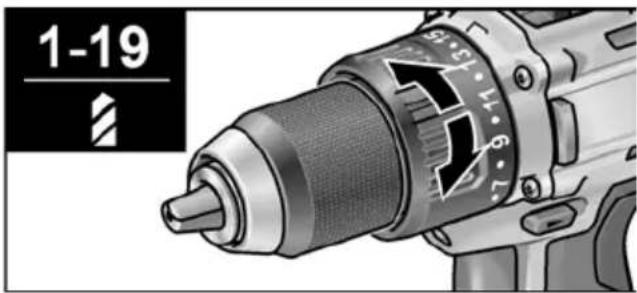

5 Pööratav röngas pöördemomendi seadmiseks
6 Tarvikukinnitus
7 Töökoha valgustus
8 Käepide
9 Aku pesa

10 Vahetatav padrun BF 10.8-EC
11 Nurgik WV 10.8-EC
12 Otsakuhoidikumanus BV 10.8-EC
13 Vabastusrõngas
14 Tarvikufiksaator
15 Liitiumioonaku (2,5 Ah/4,0 Ah/6,0 Ah)
16 Aku vabastusnupp
17 Aku laetuse astme näit
18 Vööklamber
19 Otsakuhoidik
20 Kinnituskruvi

Kasutusjuhend

Enne kasutuselevõttu

Võtke elektritööriist ja tarvikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordil kahjustada.
■ Kinnitage vööklamber ja otsakuhoidik kaasasoleva kruviga.

Akud ei ole tarni-misel täis laetud. Laadige akud enne esmakasutust äis. Vt selle kohta „Akulaadija/Laadimine”.

Vahetatav padrun BF 10.8-EC

ETTEVAATUST!

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

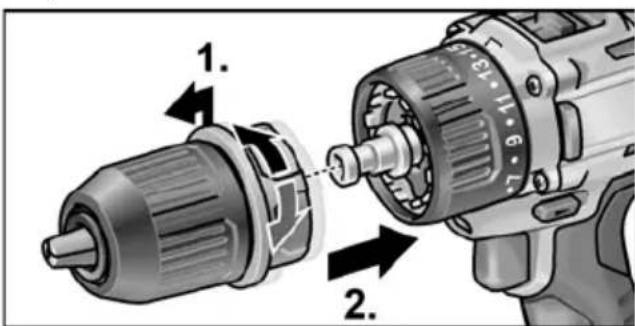

Paigaldamine

■ Tõmmake vabastusrõngast ettepoole (1.) ja suruge vahetatav padrun lõpuni tarvikukinnitusse (2.).
■ Laske vabastusrõngas lahti. Kontrollige padruni fikseerumist.

■ Tõmmake vabastusrõngast ettepoole ja eemaldage padrun.

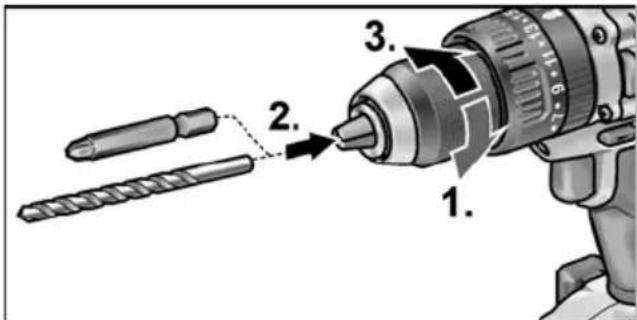

Tarvikute paigaldamine

Padrun fikseerib kindlalt puurid läbimööduga 1,5–10 mm, ¼"-tollised kruvikeeramisotsakud ja ¼-tollised otsakuhoidikud.

■ Hoidke elektririista ühe käega kinni ja keerake padrunit teise käega.
- Keerake vastupäeva, et padrun avada. - Keerake pääripäeva, et padrun sulgeda.

■ Paigaldage tarvik.
■ Sulgege padrun täielikult.

i MÄRKUS!

Tehke proovikäivitus, et kontrollida, -kas tarvik on kinnitatud tsentraalselt.

Nurgik WV 10.8-EC

ETTEVAATUST!

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

Nurgik kergendab töötamist raskesti ligipääsetavates kohtades. Nurgikut saab fikseerida eri nurkade all sammuga 30°.

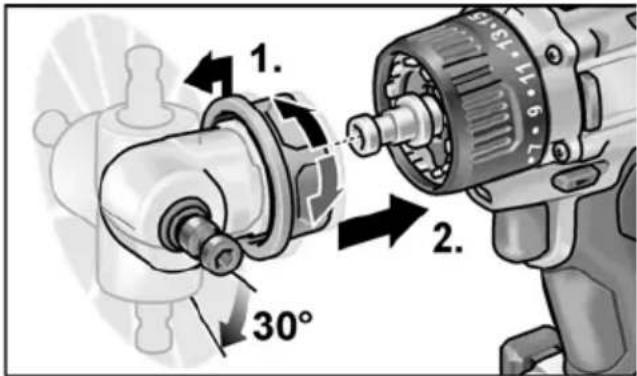

Paigaldamine

■ Tõmmake vabastusrõngast ettepoole (1.) ja suruge nurgik lõpuni tarvikukinnitusse (2.).
■ Laske nurgikul soovitud nurga all fikseeruda.

■ Laske vabastusrõngas lahti. Kontrollige fikseerumist.

1. 2. 30°

Eemaldamine

■ Tömmake vabastusröngast ettepoole ja eemaldage nurgik.

Tarvikute paigaldamine

Nurgik on varustatud tarvikukinnitusega ¼". Tarvikukinnitus fikseerib kindlalt kruvikeeramisotsakud ja otsakuhoidikud.

Nurgikule saab paigaldada ka vahetatava padruni (vt „Vahetatav padrun BF 10.8-EC“) või otsakuhoidiku (vt „Otsakuhoidikumanus BV 10.8-EC“).

1. 2. 1. 2.

Otsakuhoidikumanus BV 10.8-EC

ETTEVAATUST!

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

Paigaldamine

■ Tõmmake vabastusrõngast ettepoole (1.) ja suruge otsakuhoidikumanus lõpuni tarvikukinnitusse (2.).

■ Laske vabastusrõngas lahti. Kontrollige fikseerumist.

■ Tõmmake vabastusrõngast ettepoole ja eemaldage otsakuhoidikumanus.

Tarvikute paigaldamine

Otsakuhoidikumanus on varustatud tarvikukinnitusega ¼". Tarvikukinnitus fikseerib kruvikeeramisotsakud kindlalt.

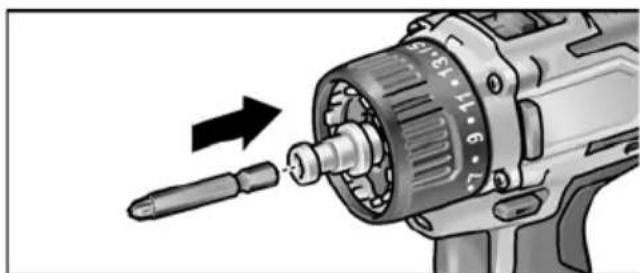

■ Tõmmake tarvikufiksaatorit ettepoole (1.) ja suruge tarvik lõpuni sisse (2.).

■ Vabastage tarvikufiksaator.

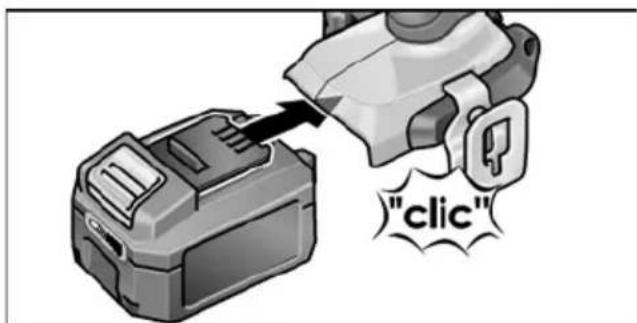

■ Suruge laetud aku kuni selle täieliku fikseerumiseni elektritööriista.

"clic"

■ Aku eemaldamiseks vajutage vabastusnupule (1.) ja tömmake aku välja (2.).

1. 2.

ETTEVAATUST!

Kui akut ei kasutata, kaitske aku kontakte. Lahtised metallesemed võivad kontaktid lühistada, tekib plahvatus- ja tuleoht!

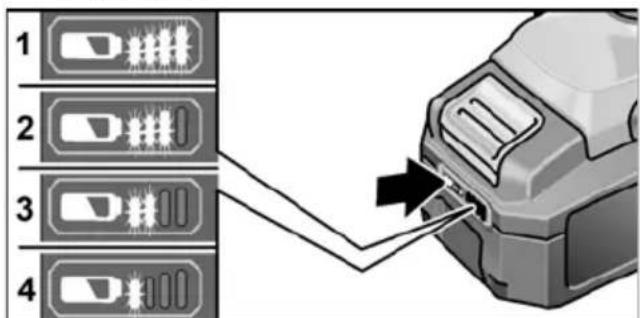

Aku laetuse aste

■ Nupule vajutamisega saab aku laetuse astme näidu LEDide abil laetuse astet kontrollida.

1 2 3 4

Näit kustub 5 sekundi pärast.

Kui üks LED vilgub, tuleb akut laadida. Kui pärast nupule vajutamist ükski LED ei põle, on aku defektne ja tuleb välja vahetada.

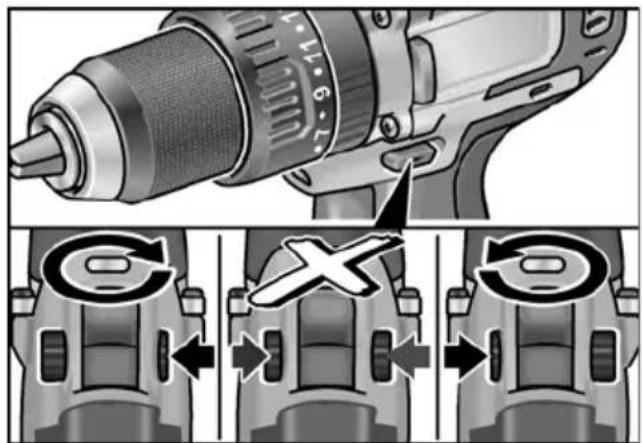

Pöörlemissuuna eelvalik

ETTEVAATUST!

Muutke pöörlemissuunda ainult siis, kui elektritööriist on seisatud.

■ Seadke pöörlemissuuna eelvaliku lüliti vajalikku asendisse.
– Vasakule: vastupäeva (kruvide väljakeeramine, kruvide vabastamine)
– Paremale: päripäeva (puurimine, kruvide sissekeeramine, kruvide kinnikeeramine)
- Keskel: sisselülitustõkis (tarviku vahetamine, kõigi elektritööriista juures tehtavate tööde korral)

Töörežiim (ainult PD 2G 18.0-EC)

ETTEVAATUST!

Muutke töörežiimi ainult siis, kui elektritööriist on seisatud.

■ Seadke töörežiimi valimise pööratav rõngas vajalikku asendisse.

: puurimine
: kruvikeeramine
1: löökpuurimine

Pöördemomendi eelvalik

ETTEVAATUST!

Muutke pöördemomenti ainult siis, kui elektritööriist on seisatud.

■ Seadke pöördemomendi seadmise pööratav röngas vajalikku asendisse.

DD 2G 10.8-EC:

Puurimisasendis on kaitse-sidur inaktiivne.

PD 2G 10.8-EC:

Muutke kiirust ainult siis, kui elektritööriist on seisatud.

1: väike kiirus, suur pöördemoment

2: suur kiirus, väike pöördemoment

Elektritööriista sisselülitamine

Seadme sisselülitamine:

■ vajutage lülitit.

Elektritööriista lülitiga saate pöörlemiskiirust sammhaaval max väärtuseni suurendada.

Seadme väljalülitamine:

■ Vabastage lüliti.

MÄRKUS!

• Elektritööriist on varustatud piduriga, mis tarviku kohe pärast lüliti vabastamist peatab.
• Elektritööriista kestval kasutamisel tuleks töötada lõpuni vajutatud lülitiga.

Elektritööriistaga töötamine

ETTEVAATUST!

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

MÄRKUS!

Kruvikeeramise hölbustamiseks võib kruvikeeramisotsaku paigaldada ka otse seadme tarvikukinnitusse.

1. Paigaldage tarvikuhoidik (vahetatav padrun, nurgik, otsakuhoidikumanus).
2. Paigaldage aku.

3. Paigaldage tarvik (puur, kruvikeeramisotsak, otsakuhoidik).

4. Valige vastavalt tööülesandele töörežiim (ainult mudelil PD...).

5. Seadke pöördemoment vajalikule astmele.
6. Seadke kiirus vajalikule astmele.
7. Seadke vajalik pöörlemissuund.
8. Võtke elektritööriista käepidemest ühe käega kinni ja võtke sisse tööasend. Mootori töötamise ajal ei tohi rakendada pöörlemissuuna eelvaliku lülitit ega reguleerida pöördemomenti!

1. Lülitage seade sisse.
   Kui töö on lõpetatud, toimige nii.
2. Vabastage lüliti.
3. Seadke pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

Akulaadija

Akulaadija CA 10.8 on ette nähtud FLEXi akude laadimiseks, mille tüüp on

• AP 10.8/2,5,
• AP 10.8/4,0 või
• AP 10.8/6,0.

1 Aku pesa
2 K o n t a k t i d
3 Veateadete LED (punane)
4 Laetuse taseme LED (roheline)
5 Ventilatsiooniavad
6 Võrgukaabel võrgupistikuga

LEDide näidud

punane roheline
väljas vilgub Akut laetakse.
väljas põleb	Laadimine on lõppenud.Järellaadimine.
	Vt selle kohta„Laadimine”.
vilgub väljas	Aku on liiga kuum või liiga külm.
põleb väljas	Aku või akulaadija on defektne.
	Vt selle kohta „Veateated”.

Laadimine

ETTEVAATUST!

Tarnitud akulaadijasse tohib paigaldada ainult originaalakusid.

■ Sisestage akulaadija võrgupistik pistikupessa.

Veateadete LED ja laetuse taseme LED süttivad hetkeks.

Lükake aku lõpuni akulaadijasse.

Laetuse taseme LED vilgub ja akut laetakse.

Kui aku on täis laetud, põleb laetuse taseme LED pidevalt.

■ Võtke aku akulaadijast välja.

■ Tõmmake võrgupistik välja.

Veateated

Kui pärast aku sisestamist akulaadijasse näitavad LEDid üht järgmistest näitudest, on akus või akulaadijas viga.

Veateadete LED põleb pidevalt:

- Aku on liiga kuum või liiga külm. Kui aku on saavutanud laadimistemperatuuri (0–40 °C), algab laadimine.

Veateadete LED vilgub või kumbki LED ei põle:

– Võtke aku akulaadijast välja. Kontrollige, et akulaadija ja aku kontaktid ei oleks määrdunud, vajaduse korral puhastage kontaktid. Paigaldage aku uuesti. Kui näit ei ole muutunud, on aku defektne. Vahetage aku välja või laske seda autoriseeritud teeninduses kontrollida.

– Kui näete seda veateadet ka teise akuga, on akulaadija vigane. Laske akulaadijat spetsiaaltöökojas kontrollida.

Akude tööea pikendamise juhised

ETTEVAATUST!

• Ärge kunagi laadige akut temperatuuril alla 0 °C või üle 40 °C.
• Ärge laadige akut suure öhuniiskuse või kõrge temperatuuriga keskkonnas.
• Ärge katke akut ega akulaadijat laadimise ajal kinni.
• Tõmmake pärast laadimist akulaadija võrgupistik välja.

Laadimise ajal aku ja akulaadija soojenevad. See on normaalne! Liitiumioonakudel tuntud mäluefekti ei esine. Sellest hoolimata tuleks aku enne laadimist täielikult tühjaks laadida ja laadimine alati täielikult lõpule viia. Kui akusid pikemat aega ei kasutata, hoidke neid osaliselt laetuna ja jahedas.

Hooldus ja korrashoid

Puhastamine

HOIATUS!

Metallide töötlemisel vöib ekstreemsel kasutamisel korpuse sisse koguneda elektrit juhtiv tolm.

Puhastage elektritööriista ja ventilatsiooniavasid regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuskestusest.

■ Puhuge korpus, milles paikneb mootor, regu-laarselt kuiva suruõhuga puhtaks. Laske elektritööriistal seejuures töötada.

Akulaadija

HOIATUS!

Tömmake vörgupistik enne tööde alustamist pistikupesast välja. Ärge kasutage vett ega vedelaid puhastusvahendeid!

■ Eemaldage mustus ja tolm korpuselt pintsli või kuiva lapiga.

Remonditööd

Laske remonditööd teha ainult tootja volitatud klienditeeninduses.

Varuosad ja tarvikud

Tarvikud, eelkõige otsakud, leiate tootja kataloogidest.

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Transport

Liitiumi ekvivalentkogus tarnekomplektis sisalduvates akudes ei ületa vastavaid piirväärtusi. Seetõttu ei käi aku üksikosana ega ka elektritööriist oma tarne-komplektiga riiklike ega rahvusvaheliste ohtlike kaupade eeskirjade alla.

Kui transporditakse mitut liitium-ioonakuga seadet, võivad need eeskirjad kehti-ma hakata ja vaja on võtta spetsiaalseid ohutusmeetmeid (nt pakendi puhul). Tutvuge siis kasutusriigis kehtivate eeskirjadega.

CE-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste standardite või

normdokumentidega:

EN 60745 kooskõlas direktiivide

2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Manager Research &

Development (R & D)

Muutke elektrilised tööriistad enne jäätmekäitlusse andmist kasutuskölbmatuks:

• vörgutoitega elektrilistel tööriistadel eemaldage vörgukaabel,
• akutoitega elektrilistel tööriistadel eemaldage aku.

Ainult ELi riikidele.

Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ning selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektriltööriistu eraldi ja anda need jäätmete keskkonnasäästlikku taaskasutusse.

Jäätmete taaskasutus prügilasse viimise asemel.

Suunake seade, tarvikud ja pakend keskkonnasäästlikku taaskasutusse.

Jäätmete liigiti ringlussevõtuks on plastosad vastavalt tähistatud.

HOIATUS!

Ärge visake akusid/patareisid olmeprügisse, tulle ega vette! Ärge avage vanu akusid!

Akud/patareid tuleb kokku koguda, uuesti ringlusse saata või keskkonnasäästlikul viisil jäätmena käidelda.

Ainult ELi riikidele.

Vastavalt Euroopa Liidu direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

MÄRKUS

Jäätmekäitlusvõimaluste teavet saab müüja käest.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys
