Marka	Flex
Model	PD 2G 10.8-EC
Typ produktu	Wiertarka udarowa akumulatorowa
Napięcie znamionowe	10,8 V
Typ akumulatora	Litowo-jonowy
Dostępne pojemności akumulatorów	2,5 Ah / 4,0 Ah / 6,0 Ah
Maks. moment obrotowy (dokręcanie twarde)	58 Nm
Maks. moment obrotowy (dokręcanie miękkie)	32 Nm
Liczba pozycji momentu obrotowego	24
Prędkość biegu jałowego (pozycja 1)	0 – 450 min⁻¹
Prędkość biegu jałowego (pozycja 2)	0 – 1 700 min⁻¹
Częstotliwość udarów (pozycja 1)	0 – 5 850 min⁻¹
Częstotliwość udarów (pozycja 2)	0 – 22 100 min⁻¹
Zakres zacisku uchwytu	1,5 – 13 mm
Maks. średnica wiercenia (drewno)	25 mm
Maks. średnica wiercenia (stal)	13 mm
Maks. średnica wiercenia (mur)	13 mm
Waga (bez akumulatora)	1,23 kg
Poziom ciśnienia akustycznego (wiercenie udarowe)	90 dB(A)
Poziom mocy akustycznej (wiercenie udarowe)	101 dB(A)
Drgania (wiercenie metalu)	< 2,5 m/s²
Drgania (wiercenie udarowe betonu)	10,8 m/s²
Zalecana ładowarka	CA 10.8
Czas ładowania (akumulator 2,5 Ah)	ok. 40 min
Czas ładowania (akumulator 4,0 Ah)	ok. 55 min
Czas ładowania (akumulator 6,0 Ah)	ok. 85 min
Akcesoria w zestawie	Uchwyt wymienny BF 10.8-EC, Adapter kątowy WV 10.8-EC, Adapter do bitów BV 10.8-EC, Klips do paska, Uchwyt na bity
Oświetlenie robocze	Wbudowana dioda LED
Konserwacja	Regularnie czyścić otwory wentylacyjne suchym sprężonym powietrzem
Naprawialność	Naprawy wyłącznie w autoryzowanym serwisie Flex

Często zadawane pytania - PD 2G 10.8-EC Flex

Jakie jest napięcie i pojemność baterii?

Wiertarka działa przy napięciu 10,8 V. Dostępne akumulatory litowo-jonowe o pojemności 2,5 Ah, 4,0 Ah i 6,0 Ah (referencje AP 10.8).

Jak wymienić uchwyt?

Ustaw przełącznik kierunku obrotów w pozycji środkowej. Pociągnij pierścień odblokowujący do przodu, włóż nowy uchwyt do oporu, a następnie zwolnij pierścień.

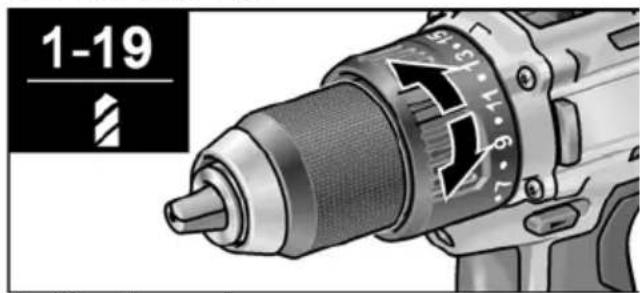

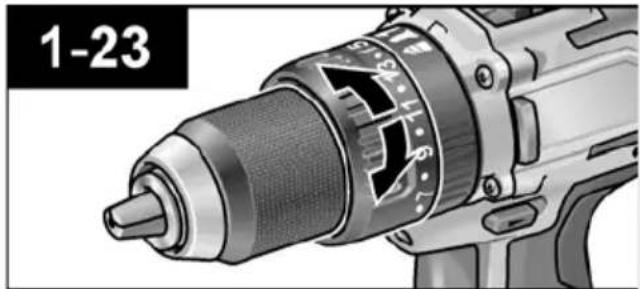

Jak ustawić moment obrotowy?

Obróć pierścień regulacji momentu obrotowego na żądaną liczbę pozycji (1 do 24+). Do wiercenia wybierz symbol wiertła.

Jaka jest różnica między trybami wiercenia, wkręcania i udaru?

Tryb wiercenia (symbol wiertła) służy do wiercenia bez udaru. Tryb wkręcania (symbol śruby) ogranicza moment obrotowy. Tryb udaru (symbol T) dodaje udary do wiercenia w murze.

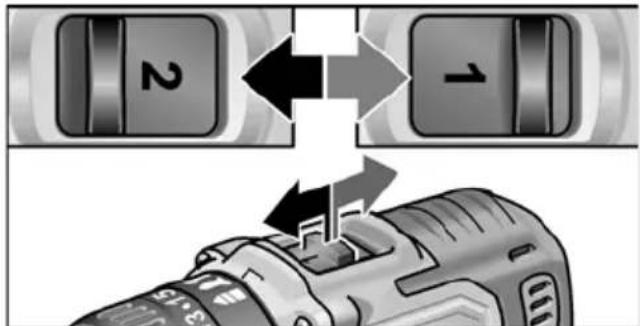

Jak wybrać prędkość?

Użyj przełącznika prędkości: pozycja 1 dla wolnej prędkości i dużego momentu, pozycja 2 dla szybkiej prędkości i małego momentu.

Jakie są maksymalne średnice wiercenia?

Drewno: 25 mm, stal: 13 mm, mur (z udarem): 13 mm.

Jak używać adaptera kątowego?

Zamontuj go jak uchwyt wymienny. Można go ustawiać co 30°. Używaj go do wkręcania w trudno dostępnych miejscach.

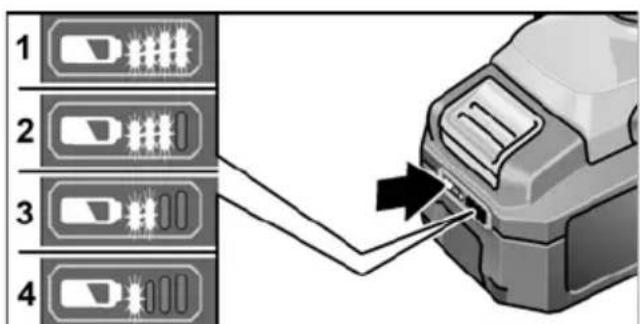

Jak sprawdzić poziom naładowania akumulatora?

Naciśnij przycisk na akumulatorze: diody LED wskazują poziom. Jeśli jedna dioda miga, naładuj. Jeśli żadna się nie świeci, akumulator jest uszkodzony.

Co zrobić, gdy ładowarka pokazuje błąd?

Jeśli czerwona dioda świeci się stale, akumulator jest zbyt gorący/zimny. Jeśli miga lub obie diody są wyłączone, wyczyść styki lub wymień akumulator.

Jak czyścić i konserwować wiertarkę?

Regularnie czyść otwory wentylacyjne suchym sprężonym powietrzem. Do ładowarki używaj suchej szmatki. Nigdy nie używaj wody ani płynnych środków.

INSTRUKCJA OBSŁUGI PD 2G 10.8-EC Flex

pI Instrukcja oryginalna 165

Zastosowane symbole 165

Symbole na urządzeniu ..... 165

Wskazówki bezpieczeństwa ..... 165

Poziom hałasu i drgań ..... 168

Dane techniczne 168

Opis urządzenia 170

Instrukcja obsługi 171

Konserwacja i czyszczenie ..... 177

Transport 177

(€- zgodność ..... 178

Wskazówki dotyczące utylizacji ..... 178

Wyłączenie z odpowiedzialności ..... 178

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Zastosować okulary ochronne!

Transformator bezpieczeństwa z zabezpieczeniem przeciwzwarciowym

Nie wrzucać akumulatora do ognia. Występuje zagrożenie wybuchem.

Chronić akumulator przed gorącem, w tym np. również przed długotrwałym działaniem promieni słonecznych, jak również pożarem.

Występuje zagrożenie wybuchem.

Urządzenie nadaje się wyłącznie do użytkowania w pomieszczeniach. Urządzenia nie wolno wystawiać na działanie deszczu. Elektronarzędzie i akumulatory należy przechowywać w suchych pomieszczeniach.

Informacje dotyczące utylizacji (patrz strona 178)!

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Przeczytać wszystkich dostarczonych z elektronarzędziem wskazówek bezpieczeństwa, instrukcji, rysunków i specyfikacji. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Przechować wskazówki bezpieczeństwa i pouczenia do użytku w przyszłości.

Przed użyciem urządzenia dokładnie przeczytać i postępować według:

• niniejszej instrukcji obsługi,
  „Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
• zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.

Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobo- wanymi zasadami bezpieczeństwa technicznego.

Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych.

Urządzenie stosować tylko

- zgodnie z przeznaczeniem,

- w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.

Usterki wywierające wpływ na bezpieczeństwa należy niezwłocznie usunąć.

Zastosowanie zgodne z przeznaczeniem

Akumulatorowa wiertarko-wkrętarka DD 2G 10.8-EC jest przeznaczona

– do profesjonalnego zastosowania w przemyśle i rzemiośle,

– do wkręcania i odkręcania wkrętów,

– do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych.

Akumulatorowa wkrętarka udarowa PD 2G 18.0-EC jest przeznaczona

– do profesjonalnego zastosowania w przemyśle i rzemiośle,

– do wkręcania i odkręcania wkrętów,

– do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych,

– do wiercenia udarowego w ceglach, murze i kamieniu.

Wskazówki bezpieczeństwa dla wiertarek i wkrętarek

■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia lub wkrętu z ukrytym przewodem elektrycznym lub przewodem zasilającym.

Zetknięcie się śruby z przewodem elektrycznym pod napięciem może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, a tym samym doprowadzić do porażenia prądem elektrycznym.

Należy korzystać z dodatkowych uchwytów, jeśli zostały one dostarczone wraz z elektronarzędziem. Utrata kontroli może doprowadzić do zranienia użytkownika.

■ Proszę zastosować odpowiednie urządzenia wykrywające przewody zasilające albo zasięgnąć informacji w terenowych zakładach zaopatrujących w wodę, gaz i energię elektryczną. Kontakt urządzenia z przewodami elektrycznymi może spowodować wybuch pożaru lub porażenie prądem elektrycznym. Uszkodzenie przewodu gazowego może spowodować wybuch. Wniknięcie w przewód wodny powoduje szkody majątkowe.

Jeśli używane narzędzie ulegnie zablokowaniu, należy niezwłocznie wyłączyć elektronarzędzie. Należy być przygotowanym na duże momenty reakcji, powodujące odrzut. Narzędzie ulega zablokowaniu, gdy:

– nastąpi przeciążenie elektronarzędzia lub – ulegnie ono przekrzywieniu w obrabianym przedmiocie.

■ Elektronarzędzie należy mocno przytrzymywać. Przy dokręcaniu i odkręcaniu wkrętów mogą przez krótki czas pojawiać się duże momenty reakcji.

■ Proszę odpowiednio zamocować materiał przeznaczony do obróbki. Zamocowanie obrabianego materiału w odpowiednim uchwycie lub imadle jest pewniejsze, niż trzymanie go w ręku.

■ Przed odłożeniem elektronarzędzia należy zaczekać, aż się ono zatrzyma. Używane narzędzie może się zaczepić, prowadząc do utraty kontroli nad elektronarzędziem.

Należy stosować wyłącznie oryginalne akumulatory o napięciu zgodnym z podanym na tabliczce znamionowej elektronarzędzia. W przypadku korzystania z innych akumulatorów, np. podróbek, akumulatorów regenerowanych lub produktów innych producentów istnieje niebezpieczeństwo odniesienia obrażeń ciała oraz wystąpienia szkód materialnych spowodowanych przez wybuch akumulatorów.

Dodatkowa wskazówka bezpieczeństwa dla wiertarkowkrętarek udarowych (PD ...)

Przy wierceniu udarowym należy używać nauszników ochronnych. Hałas może spowodować uszkodzenie słuchu.

Wskazówki bezpieczeństwa w zakresie postępowania z akumulatorami

■ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
■ Chronić akumulator przed gorącem, w tym np. również przed długotrwałym działaniem promieni słonecznych, ogniem, wodą i wilgocią. Występuje zagrożenie wybuchem.
■ W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora mogą z niego wydostawać się opary. Doprowadzić świeże powietrze a przy wystąpieniu dolegliwości zwrócić się do lekarza. Opary mogą drażnić drogi oddechowe.
■ Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać z nią kontaktu. Przy przypadkowym kontakcie spłukać wodą. Gdy ciecz dostanie się do oczu, wtedy należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatora może doprowadzić do podrażnienia skóry lub oparzeń.
■ Akumulatory należy ładować tylko za pomocą ładowarek zalecanych przez producenta. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów, istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
Akumulator można uszkodzić w przypadku użycia ostrych przedmiotów, jak gwóżdź czy wkrętak, albo poprzez oddziaływanie zewnętrznej siły. Może wtedy dojść do zwarcia wewnętrznego co może doprowadzić do zapalenia się akumulatora, wydzielania się dymu, eksplozji lub przegrzania.

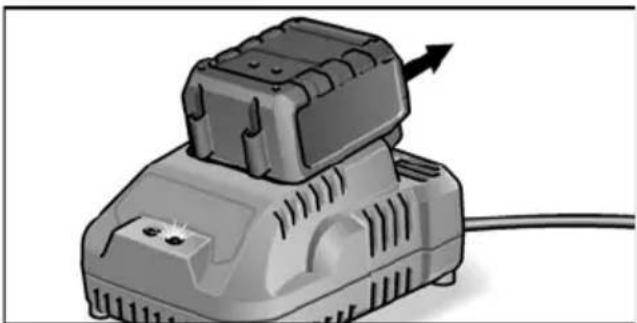

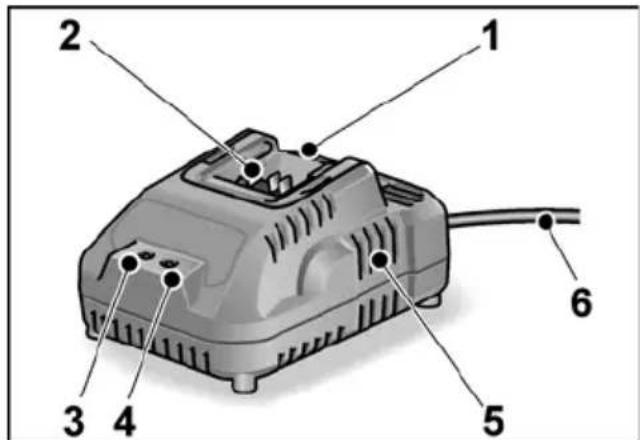

Ładowarka

Należy zawsze sprawdzić, czy napięcie sieciowe odpowiada napięciu podanemu na tabliczce znamionowej ładowarki.
Wtyczka do podłączania ładowarki musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikołwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazdka zmniejszają ryzyko porażenia elektrycznego.
■ Ładowarki należy używać tylko w suchych pomieszczeniach i należy unikać kontaktu z wilgocią i deszczem. Wniknięcie wody do ładowarki podwyższa ryzyko porażenia prądem.
Nigdy nie należy używać ładowarki, jeśli kabek, wtyczka lub samo urządzenia są uszkodzone w następstwie oddziaływania czynników zewnętrznych. Ładowarkę należy oddać do najbliższego warsztatu naprawczego.
■ W żadnym wypadku nie należy otwierać ładowarki. W razie usterki należy oddać ją do warsztatu naprawczego.
■ Na ładowarce nie należy kłaść żadnych przedmiotów, a samej ładowarki nie wolno stawiać na miękkich powierzchniach. Występuje zagrożenie pożarem.

Szczególne wskazówki dotyczące bezpieczeństwa

■ Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.
■ Z przełącznika preselekcji kierunku obrotów (2) lub regulatora momentu obrotowego (5) wolno korzystać wyłącznie przy zatrzymanym narzędziu.
■ Do oznaczenia elektronarzędzia należy stosować tylko tabliczki samoprzylepne. Nie wolno wiercić żadnych otworów w obudowie urządzenia.

Poziom hałasu i drgań

WSKAZÓWKA

Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745. Wartości są podane w tabeli „Dane techniczne”.

OSTRZEŻENIE!

Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania.

WSKAZÓWKA

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być używa do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości.

Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnego określenia rzeczywistego obciążenia drganiami należy uwzględnić również czas, w którym urządzenie jest wyłączone albo włączone, ale właściwie nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy. Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.

Dane techniczne

Urządzenie		DD 2G 10.8-EC	PD 2G 10.8-EC
Typ Wiertarko-		wkrętarka	Wiertarko-wkrętarka udarowa
Akumulator AP 10.8/2,5		AP 10.8/4,0AP 10.8/6,0
Czas ładowania (w zależności od stanu naładowania)– AP 10.8/2,5– AP 10.8/4,0– AP 10.8/6,0	minminmin	0–400–550–85
Moment obrotowy, maksymalny– wkręcanie w materiał miękki– wkręcanie w materiał twardy	NmNm	3258	3258
Stopnie momentu obrotowego 20 24
Liczba obrotów biegu jałowego– stopień 1– stopień 2	min-1min-1	0...4500...1700	0...4500...1700
Ilość uderzeń– stopień 1– stopień 2	min-1min-1	–	0...58500...22100
Zacisk wiertła mm 1,5–13
Maks. średnica wiertła– w drewnie– w stali– w murze	mmmmmm	2513–	251313
Masa zgodnie z procedurą „EPTA 01/2003“ (bez akumulatora)	kg	1,12 1,23
Masa akumulatora 2,5 Ah4,0 Ah6,0 Ah	kgkgkg	0,260,420,43
Poziom ciśnienia akustycznego skorygowany charakterystyką A * Wiercenia udarowego w betonie
Poziom ciśnienia akustycznego LpA	dB(A)	71 71 / 90*
Poziom hałasu podczas pracy LWA	dB(A)	82 82 / 101*
Dokładność K	db	3,0
Całkowite wartości drgań (suma wektorowa w trzech kierunkach)
Wartość emisji drgań ah podczas ....
– wiercenia w metalu	m/s2	<2,5 <2,5
– wiercenia udarowego w betonie	m/s2	–	10,8
– wkręcania	m/s2	<2,5 <2,5
Dokładność K	m/s2	1,5

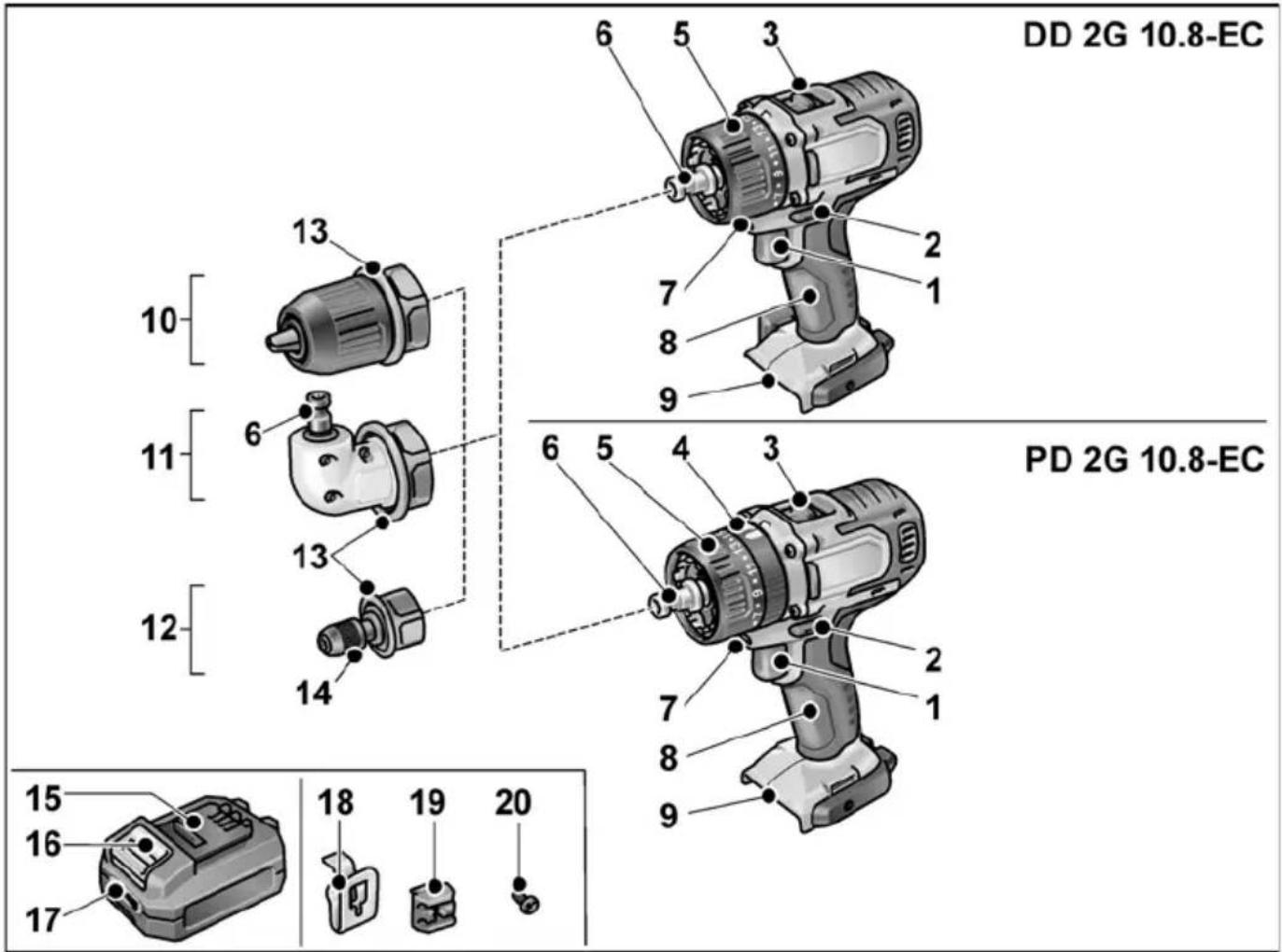

Opis urządzenia

W tej isntrukcji opisane są różne narzędzia elektryczne.

Rysunki mogą różnić się szczegółami od nabytego narzędzia elektrycznego.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 6 5 4 3 2 1 7 8 9 10 11 12 13 14 15 16 17 18 19 20

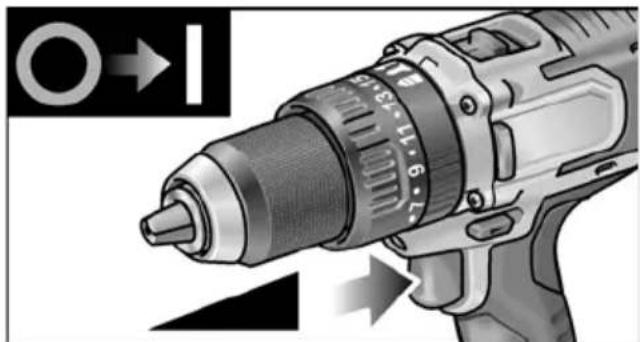

1 Przełącznik

Do włączania i wyłączania, jak również rozpędzania do maksymalnej prędkości obrotowej

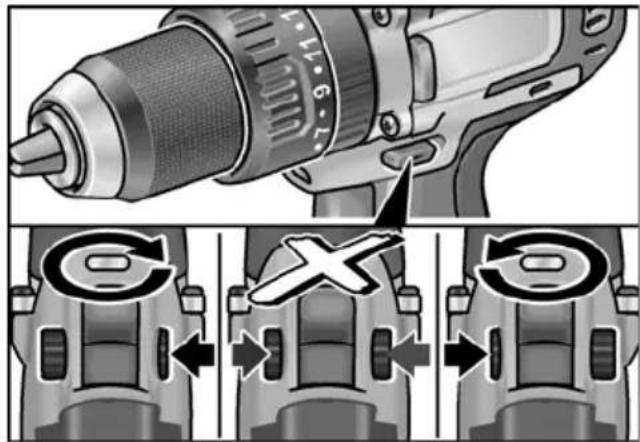

2 Przełącznik preselekcji kierunku obrotów
3 Przełącznik wyboru prędkości

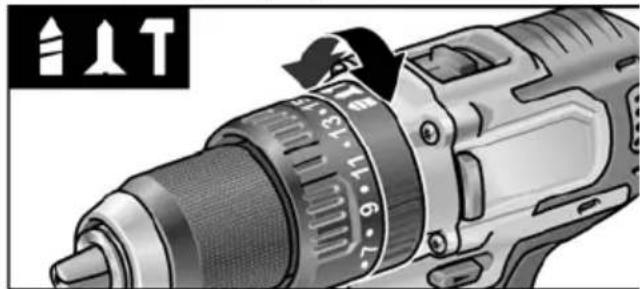

4 Pierścieniowy przełącznik trybu pracy (tylko PD ...)
5 Pierścieniowy regulator momentu obrotowego
6 Mocowanie narzędzia
7 Oświetlenie stanowiska pracy
8 Uchwyt
9 Gniazdo na akumulator

10 Wymienny uchwyt wiertarski BF 10.8-EC
11 Nasadka kątowa WV 10.8-EC
12 Nasadka do końcówek BV 10.8-EC
13 Pierścień odblokowujący
14 Blokowanie narzędzia
15 Akumulator litowo-jonowy (2,5 Ah/4,0 Ah/6,0 Ah)
16 Przycisk odblokowania akumulatora
17 Wskaźnik naładowania akumulatora
18 Klamra pasa
19 Uchwyt do końcówek
20 Śruba mocująca

Instrukcja obsługi

Przed uruchomieniem

■ Rozpakować narzędzie elektryczne i wyposażenie, sprawdzić kompletność zakresu dostawy i czy nie nastąpiły uszkodzenia podczas transportu.
■ Zamocować klamrę pasa lub uchwyt na końcówki dostarczonym w zestawie wkrętem.

i WSKAZÓWKA Akumulatory w chwili dostawy nie są całkowicie naładowane. Przed pierwszym użyciem należy naładować akumulatory do pełna. Patrz „Ładowarka/Proces ładowania”.

Wymienny uchwyt wiertarski BF 10.8-EC

OSTROŻNIE!

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

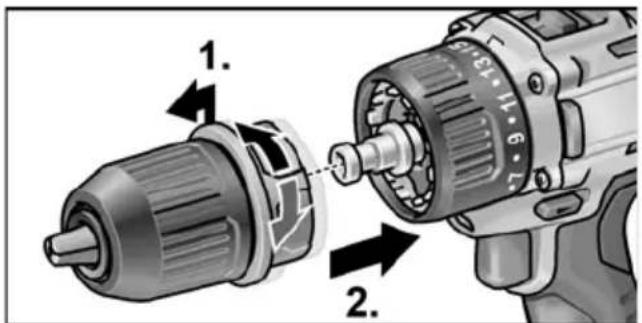

Montaż

■ Pociągnąć pierścień odblokowujący do przodu (1.) i wcisnąć wymienny uchwyt wiertarski do oporu na uchwyt narzędziowy (2.).
■ Puścić pierścień odblokowujący. Sprawdzić zatrzaśnięcie się uchwytu wiertarskiego.

■ Pociągnąć pierścień odblokowujący do przodu i zdjąć uchwyt wiertarski.

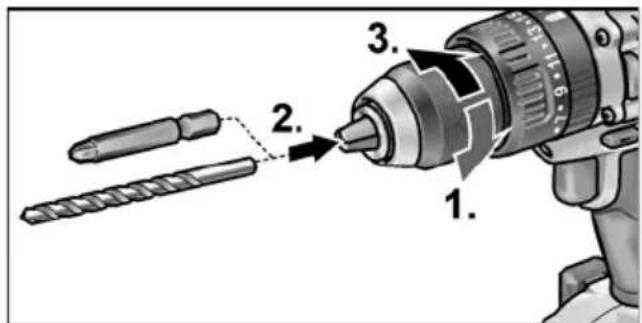

Zakładanie narzędzi

Uchwyt wiertarski zapewnia bezpieczne mocowanie wierteł o średnicy 1,5–10 mm, końcówek do wkrętarki ¼" oraz uchwytów do końcówek ¼".

■ Przytrzymać elektronarzędzie jedną ręką, a drugą obrócić uchwyt wiertarski. – Aby otworzyć uchwyt szerzej, należy obracać go przeciwnie do ruchu wskazówek zegara. – Aby domknąć uchwyt szerzej, należy obracać go zgodnie z ruchem wskazówek zegara.

■ Założyć narzędzie.
■ Całkowicie domknąć uchwyt.

WSKAZÓWKA

Przeprowadzić bieg próbny, aby sprawdzić współosiowość zamocowania narzędzia.

Nasadka kątowa WV 10.8-EC

OSTROŻNIE!

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

Nasadka kątowa ułatwia pracę w trudno dostępnych miejscach. Nasadkę kątową można zatrzaskiwać w różnych położeniach kątowych co 30°.

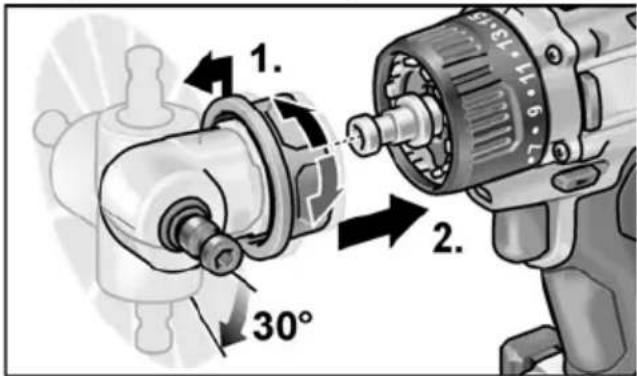

Montaż

■ Pociągnąć pierścień odblokowujący do przodu (1.) i wcisnąć nasadkę kątową do oporu na uchwyt narzędziowy (2.).
■ Zatrzasnąć nasadkę kątową pod żądanym kątem.

■ Puścić pierścień odblokowujący. Sprawdzić zatrzaśnięcie.

1. 2. 30°

Demontaż

■ Pociągnąć pierścień odblokowujący do przodu i zdjąć nasadkę kątową.

Zakładanie narzędzi

Nasadka kątowa posiada uchwyt narzędziowy ¼". Uchwyt narzędzia umożliwia bezpieczne zamocowanie końcówek do wkrętarki oraz uchwytów do końcówek.

Do nasadki kątowej można zamontować również wymienny uchwyt wiertarski (patrz „Wymienny uchwyt wiertarski BF 10.8-EC”) lub uchwyt do końcówek (patrz „Nasadka do końcówek BV 10.8-EC”).

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

Montaż

■ Pociągnąć pierścień odblokowujący do przodu (1.) i wcisnąć nasadkę do końcówek do oporu na uchwyt narzędziowy (2.).
■ Puścić pierścień odblokowujący. Sprawdzić zatrzaśnięcie.

■ Pociągnąć pierścień odblokowujący do przodu i zdjąć nasadkę do końcówek.

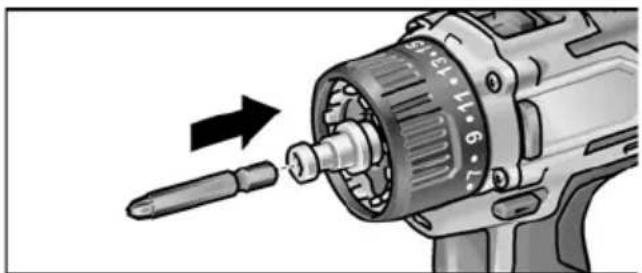

Zakładanie narzędzi

Nasadka do końcówek posiada uchwyt narzędziowy ¼". Uchwyt narzędzia umożliwia bezpieczne zamocowanie końcówek do wkrętarki.

■ Pociągnąć blokadę narzędzia do przodu (1.) i wcisnąć narzędzie od oporu (2.).
■ Zwolnić blokadę narzędzia.

■ W celu wyjęcia narzędzi należy odciągnąć blokadę w tył.

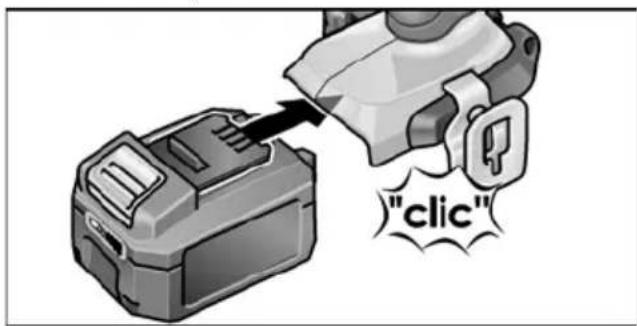

Zakładanie/wymiana akumulatora

■ Wcisnąć do elektronarzędzia naładowany akumulator aż do całkowitego zatrzaśnięcia.

"click"

■ W celu wyjęcia nacisnąć przyciski odblokowujące (1.) i wyciągnąć akumulator (2.).

1. 2.

OSTROŻNIE!

W przypadku nieużywania styki akumulatora należy zabezpieczyć. Luźne metalowe elementy mogą spowodować zwarcie styków, istnieje zagrożenie wybuchem i pożarem!

Stan naładowania akumulatora

Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania.

1 2 3 4

Wskazanie gaśnie po 5 sekundach.

Jeśli jedna z diod LED błyska, konieczne jest naładowanie akumulatora. Jeśli po naciśnięciu przycisku żadna z diod LED nie świeci, to akumulator jest uszkodzony i należy go wymienić.

Preselekcja kierunku obrotów

OSTROŻNIE!

Kierunek obrotów wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić przełącznik kierunku obrotów w odpowiedniej pozycji:

– W lewo: w kierunku przeciwnym do ruchu wskazówek zegara (wykręcanie, odkręcanie śrub)
– W prawo: w kierunku zgodnym z ruchem wskazówek zegara (wiercenie, wkręcanie i dokręcanie śrub)
– Pośrodku: blokada włączenia (wymiana narzędzia, przy wszelkich pracach przy elektronarzędziu)

Tryb pracy (tylko PD 2G 18.0-EC)

OSTROŻNIE!

Tryb pracy wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić pierścieniowy przełącznik trybu pracy w wymaganym położeniu.

Preselekcja momentu obrotowego

OSTROŻNIE!

Moment obrotowy wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić pierścieniowy regulator momentu obrotowego w wymaganym położeniu.

DD 2G 10.8-EC:

W położeniu wiercenia sprzęgło ślizgowe jest nieaktywne.

PD 2G 10.8-EC:

Preselekcja momentu obrotowego

OSTROŻNIE!

Prędkość wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić odpowiedni poziom przełącznika preselekcyjnego:

1: niska prędkość, wysoki moment obrotowy
2: wysoka prędkość, niski moment obrotowy

Włączanie narzędzia elektrycznego

Włączyć urządzenie:

■ Przełącznik nacisnąć.

Przełącznik elektronarzędzia umożliwia stopniowe zwiększanie prędkości obrotowej aż do wartości maksymalnej.

Wyłączanie urządzenia:

■ Zwolnić przełącznik.

WSKAZÓWKA

• Elektronarzędzie jest wyposażone w hamulec, zatrzymujący narzędzie natychmiast po zwolnieniu przełącznika.
• Przy korzystaniu z elektronarzędzia w sposób ciągły należy głównie pracować przy przełączniku naciśniętym do końca.

Praca narzędziem elektrycznym

OSTROŻNIE!

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

i WSKAZÓWKA

Aby obsługa podczas wkręcania była łatwiejsza, końcówkę do wkrętarki można włożyć również bezpośrednio w uchwyt narzędziowy urządzenia.

1. Zamontować mocowanie narzędzia (wymienny uchwyt wiertarski, nasadkę końcową, nasadkę do końcówek).
2. Włożyć akumulator.
3. Włożyć narzędzie (wiertło, końcówki do wkrętarki, uchwyt na końcówki).
4. Ustawić tryb pracy odpowiedni do zadania roboczego (tylko PD...).
5. Ustawić odpowiedni stopień preselekcji momentu obrotowego.
6. Ustawić wymagany stopień prędkości.
7. Ustawić odpowiedni kierunek obrotów.
8. Chwycić jedną ręką elektronarzędzie za rękojeść i ustawić się w pozycji pracy. Z przełącznika preselekcji kierunku obrotów lub regulatora momentu obrotowego nie wolno korzystać przy włączonym silniku!

Po zakończeniu pracy:

1. Zwolnić przełącznik.

2. Ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

Ładowarka

Ładowarka CA 10.8 jest przeznaczona do ładowania akumulatorów FLEX typu

- AP 10.8/2,5,

- AP 10.8/4,0 oraz

- AP 10.8/6,0.

1 Gniazdo na akumulator
2 Kontakty
3 Wskaźnik LED komunikatu o błędzie (czerwony)
4 Wskaźnik LED poziomu naładowania (zielony)
5 Szczelina wentylacyjna
6 Kabel sieciowy z wtyczką

Wskazania diod LED

czer- zielony wony

wył. miga		Trwa ładowanie akumulatora.
wył.	świeci-się	Proces ładowania zakończony. Ładowanie podtrzymujące.
		Patrz „Proces ładowania“.
miga wył.		Akumulator jest zbyt gorący lub zbyt zimny.
świeci-się	wył.	Akumulator lub ładowarka są uszkodzone.
		Patrz „Komunikaty o błędach“.

Proces ładowania

OSTROŻNIE!

Do dostarczonej w zestawie ładowarki należy wkładać wyłącznie oryginalne akumulatory.

■ Włożyć wtyczkę sieciową ładowarki do gniazda.

Wskaźnik LED komunikatu o błędzie i wskaźnik LED poziomu naładowania świecą krótko.

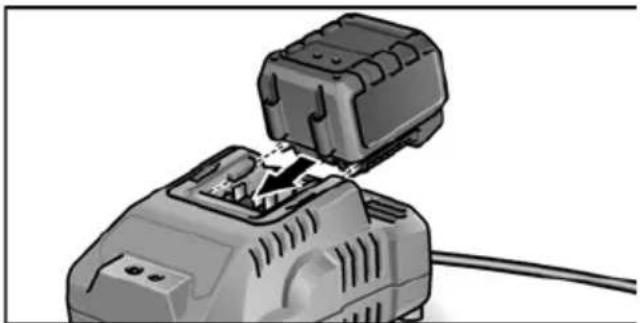

■ Włożyć akumulator do ładowarki do oporu.

Dioda LED poziomu naładowania miga i trwa ładowanie akumulatora.

Gdy akumulator jest całkowicie naładowany, dioda LED poziomu naładowania świeci się nieprzerwanie.

■ Wyjąć akumulator z ładowarki.

■ Wyjąć wtyczkę z gniazdka sieciowego.

Komunikaty o błędach

Jeśli po włożeniu akumulatora do ładowarki diody LED mają jedno z poniższych wskazań, występuje usterka akumulatora lub ładowarki.

Dioda LED komunikatu o usterce świeci się nieprzerwanie:

- Akumulator jest zbyt gorący lub zbyt zimny. Gdy akumulator osiągnie temperaturę ładowania (0°C...40°C), rozpoczyna się ładowanie.

Dioda LED komunikatu o błędzie miga lub żadna z dwóch diod LED nie świeci się:

– Wyjąć akumulator z ładowarki. Sprawdzić, czy styki ładowarki i akumulatora nie są zabrudzone, w razie potrzeby wyczyścić je. Ponownie włożyć akumulator. Jeśli wyświetl się to samo, wtedy akumulator jest uszkodzony. Wymienić akumulator lub zlecić sprawdzenie akumulatora w warsztacie specjalistycznym.

– Jeśli przy innym akumulatorze również zostanie wyświetlony ten komunikat o błędzie, występuje usterka w ładowarce. Należy oddać ładowarkę do sprawdzenia w specjalistycznym serwisie.

Wskazówki w zakresie długiego okresu użytkowania akumulatora

OSTROŻNIE!

- Akumulatorów nigdy nie wolno ładować w temperaturze poniżej 0 °C lub powyżej 40 °C.

- Akumulatorów nie należy ładować w środowisku o dużej wilgotności powietrza lub temperaturze otoczenia.

• Akumulatorów i ładowarki nie wolno zakrywać podczas ładowania.
• Po zakończeniu ładowania wyciągnąć wtyczkę sieciową ładowarki.

Podczas ładowania akumulator i ładowarka nagrzewają się. Jest to normalne!

Akumulatory litowo-jonowe nie wykazują znanego „efektu pamięci”. Pomimo to akumulator przed ładowaniem powinno się całkowicie rozładować, a ładowanie zawsze przeprowadzać do samego końca.

Nieużywane przez dłuższy czas akumulatory należy przechowywać częściowo naładowane w chłodnym miejscu.

Konserwacja i czyszczenie

Czyszczenie

OSTRZEŻENIE!

W skrajnych przypadkach przy obróbce metali może osadzać się wewnątrz obudowy pył metaliczny zdolny do przewodzenia prądu elektrycznego. Elektronarzędzie i szczelinę wentylacyjną należy regularnie czyścić. Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania.

■ Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem. Elektronarzędzie musi być przy tym uruchomione.

Ładowarka

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac wyjąć wtyczkę z gniazdka sieciowego. Nie wolno stosować wody ani żadnych płynnych środków czyszczących.

■ Zabrudzenia i kurz z obudowy należy usuwać pędzlem lub suchą ściereczką.

Naprawy

Naprawy urządzenia należy zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Inne części wyposażenia, a szczególnie narzędzia, podane są w katalogu producenta.

Rysunki złożeniowe i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com

Transport

Równoważna zawartość litu w akumulatorach dostarczanych wraz z urządzeniem jest poniżej obowiązujących limitów. Z tego powodu akumulator jako część zamienna ani elektronarzędzie wraz z dostarczonym wyposażeniem nie podlega krajowym ani międzynarodowym przepisom w sprawie substancji niebezpiecznych.

W przypadku transportu wielu urządzeń z akumulatorami litowo-jonowymi przepisy te mogą mieć zastosowanie, z koniecznością zastosowania szczególnych środków bezpieczeństwa (np. w zakresie opakowania).

W takim wypadku należy zapoznać się z przepisami obowiązującymi w kraju użytkowania wyrobu.

CE-zgodność

Deklarujemy z pełną odpowiedzialnością, że wyrób opisany w pozycji „Dane techniczne” jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 60745 zgodnie z postanowieniami dyrektyw 2014/30/UE, 2006/42/WE, 2011/65/WE.

Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Wskazówki dotyczące utylizacji

OSTRZEŻENIE!

Zużyte elektronarzędzia należy przed zutylizowaniem uczynić niezdatnymi do użytku:

– elektronarzędzia zasilane z sieci poprzez odcięcie lub usunięcie kabla sieciowego,
– elektronarzędzia zasilane z akumulatora poprzez wyjęcie akumulatora.

Tylko dla krajów UE.

Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z dyrektywą europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej zastosowaniem do prawa krajowego, istnieje obowiązek oddzielnego zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

Odzyskiwanie surowców zamiast utylizacji odpadów.

Zużyte urządzenie, wyposażenie i opako- wanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.

OSTRZEŻENIE!

Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.

Akumulatory i baterie podlegają zbiórce, recyklingowi lub utylizacji w sposób bezpieczny dla środowiska.

Tylko dla krajów UE.

Zgodnie z dyrektywą europejską 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno idoprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.

i WSKAZÓWKA

Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać u sprzedawcy wyrobu.

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom

W tej isntrukcji opisane są różne narzędzia elektryczne. Rysunki mogą różnić się szczegółami od nabytego narzędzia elektrycznego.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 7 8 9 5 3 2 1 6 5 4 3 2 1 7 8 9 15 16 17 18 19 20

1 Kapcsoló
