Marka	Flex
Model	PD 2G 10.8-EC
Ürün tipi	Kablosuz darbeli matkap
Nominal gerilim	10,8 V
Akü türü	Lityum-iyon
Mevcut akü kapasiteleri	2,5 Ah / 4,0 Ah / 6,0 Ah
Maks. tork (sert vidalama)	58 Nm
Maks. tork (yumuşak vidalama)	32 Nm
Tork kademesi sayısı	24
Boşta devir (konum 1)	0 – 450 dk⁻¹
Boşta devir (konum 2)	0 – 1 700 dk⁻¹
Darbe frekansı (konum 1)	0 – 5 850 dk⁻¹
Darbe frekansı (konum 2)	0 – 22 100 dk⁻¹
Mandren kapasitesi	1,5 – 13 mm
Maks. delme çapı (ahşap)	25 mm
Maks. delme çapı (çelik)	13 mm
Maks. delme çapı (duvar)	13 mm
Ağırlık (akü hariç)	1,23 kg
Ses basıncı seviyesi (darbeli delme)	90 dB(A)
Ses gücü seviyesi (darbeli delme)	101 dB(A)
Titreşim (metal delme)	< 2,5 m/s²
Titreşim (darbeli beton delme)	10,8 m/s²
Önerilen şarj cihazı	CA 10.8
Şarj süresi (2,5 Ah akü)	yakl. 40 dk
Şarj süresi (4,0 Ah akü)	yakl. 55 dk
Şarj süresi (6,0 Ah akü)	yakl. 85 dk
Dahil aksesuarlar	Değiştirilebilir mandren BF 10.8-EC, açılı adaptör WV 10.8-EC, uç tutucu adaptör BV 10.8-EC, kemer klipsi, uç tutucu
Çalışma lambası	Entegre LED
Bakım	Havalandırma deliklerini düzenli olarak kuru basınçlı hava ile temizleyin
Onarılabilirlik	Onarımlar yalnızca yetkili Flex servis merkezinde yapılmalıdır

Sık sorulan sorular - PD 2G 10.8-EC Flex

Akü gerilimi ve kapasitesi nedir?

Matkap 10,8 V ile çalışır. Mevcut lityum-iyon aküler 2,5 Ah, 4,0 Ah ve 6,0 Ah'dir (AP 10.8 referansları).

Mandren nasıl değiştirilir?

Dönüş yönü seçicisini orta konuma getirin. Kilitleme halkasını öne doğru çekin, yeni mandreni durana kadar takın, ardından halkayı bırakın.

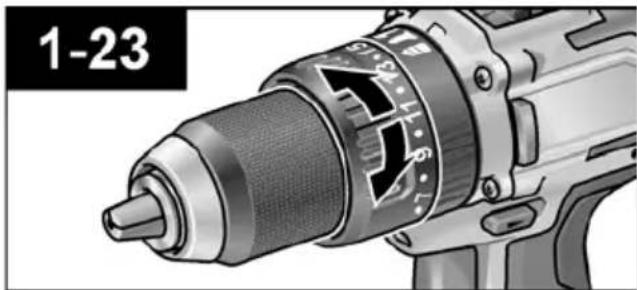

Sıkma torku nasıl ayarlanır?

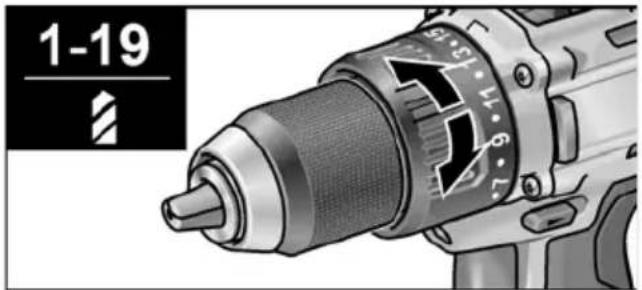

Tork ayar halkasını istenen kademe sayısına (1 ila 24+) çevirin. Delme için matkap sembolünü seçin.

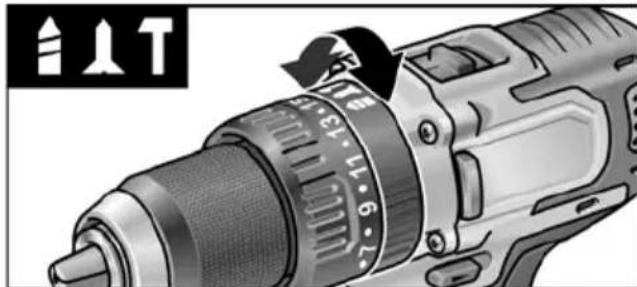

Delme, vidalama ve darbe modları arasındaki fark nedir?

Delme modu (matkap sembolü) darbesiz delme içindir. Vidalama modu (vida sembolü) torku sınırlar. Darbe modu (T sembolü) duvar delme için darbeler ekler.

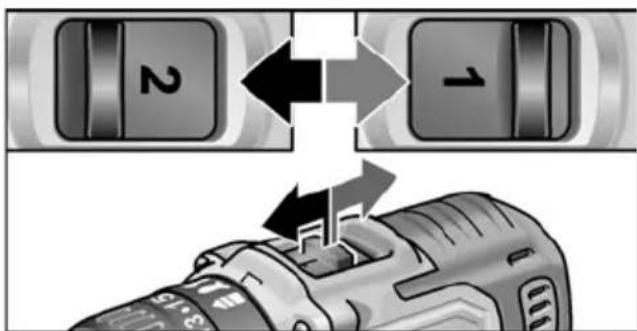

Hız nasıl seçilir?

Hız seçicisini kullanın: konum 1 düşük hız ve yüksek tork, konum 2 yüksek hız ve düşük tork.

Maksimum delme çapları nelerdir?

Ahşap: 25 mm, çelik: 13 mm, duvar (darbeli): 13 mm.

Açılı adaptör nasıl kullanılır?

Değiştirilebilir mandren gibi takın. Her 30°'de bir yönlendirilebilir. Zor erişilen yerlerde vidalama için kullanın.

Akünün şarj seviyesi nasıl öğrenilir?

Akü düğmesine basın: LED'ler seviyeyi gösterir. Bir LED yanıp sönüyorsa şarj edin. Hiçbiri yanmıyorsa akü arızalıdır.

Şarj cihazı hata gösterirse ne yapmalı?

Kırmızı LED sabit yanıyorsa akü çok sıcak/soğuk. Yanıp sönüyorsa veya her iki LED sönükse kontakları temizleyin veya aküyü değiştirin.

Matkap nasıl temizlenir ve bakımı yapılır?

Havalandırma deliklerini düzenli olarak kuru basınçlı hava ile temizleyin. Şarj cihazı için kuru bir bez kullanın. Asla su veya sıvı ürünler kullanmayın.

KULLANIM KILAVUZU PD 2G 10.8-EC Flex

tr Orijinal işletme kılavuzu 153

Kullanılan semboller 153

Cihaz üzerindeki semboller ..... 153

Kendi güvenliğiniz için ..... 153

Ses ve vibrasyon ..... 155

Teknik özellikler 156

Genel bakış 157

Kullanma kılavuzu 158

Bakım ve muhafaza 163

Taşıma 163

C€-uygunluğu beyanı. 164

İmha bilgileri 164

Mesuliyet kabul edilmemesi durumları . 164

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BİLGİ

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Koruyucu gözlük kullanınız!

Kısa devre korumalı güvenlik transformatörü

Aküyü ıslıdan ve örneğin sürekli güneş ışınına maruz kalmaktan ve ateşten koruyun. Patlama tehlikesi mevcuttur.

Aküyü ateşe atmayın. Patlama tehlikesi mevcuttur.

Cihaz sadece kapalı odalarda kullanılmak üzere tasarlanmıştır. Cihazı yağmura maruz bırakmayın. Elektrikli el aletini ve aküleri kuru mekanlarda depolayın.

Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa164)!

Kendi güvenliğiniz için

UYARI!

Tüm güvenlik bilgilerini, talimatları, çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz.

Elektrikli el aletini kullanmadan önce aşağıdakileri okuyun ve bunlara uyun:

• Bu kullanma kılavuzuna,
• Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri"ne (Yazı no.: 315.915),
• Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerine.

Bu elektrikli el aleti teknolojinin geldiği son aşamaya ve genel kabul görmüş güvenlik tekniği kurallarına uygun biçimde imal edilmiştir.

Yine de kullanımı sırasında kullanıcıının veya üçüncü kişilerin hayatı ve organları için tehlikeler oluşabilir ve makinede veya diğer duran varlıklarda maddi hasarlar oluşabilir.

Elektrikli el aleti ancak aşağıdaki koşullarla kullanılmalıdır

• üretim amacına uygun şekilde,
• teknik güvenlik açısından kusursuz durumda.

Güvenliği etkileyen arızalar hemen giderilmelidir.

Amaca uygun kullanım

Akülü delme/vidalama makinesi DD 2G 10.8-EC aşağıdaki amaçlarla kullanılmalıdır

– Endüstri ve zanaat sektöründe ticari kullanım için,
– Vidalari sökmek ve takmak için,
– Ahşapta, metalde, seramikte ve plastikte delik açmak için.

Akülü darbeli delme/vidalama makinesi PD 2G 10.8-EC aşağıdaki amaçlarla kullanılmalıdır

– Endüstri ve zanaat sektöründe ticari kullanım için,

– Vidalari sökmek ve takmak için,

– Ahşapta, metalde, seramikte ve plastikte delik açmak için,

– Tuğlada, duvarda ve taşta darbeli delik açma için.

Matkaplar ve vidalama makineleri için güvenlik talimatı

Çalışma esnasından uç veya vidanın görünleyen akım kablolarına temas etme olasılığı bulunan işleri yaparken aleti izolasyonlu tutamaklarından tutun. Gerilim ileten kablolarla temas, aletin metal parçalarını gerilime maruz bırakabilir ve bu da elektrik çarpmasına neden olabilir.

Elektrikli el aleti ile birlikte teslim edilen ek tutamağı/ tutamakları kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir.

Görünmeyen şebeke hatlarını belirlemek için uygun tarama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elektrik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir.

Aletle kullanılan uç bloke olacak olursa elektrikli el aletini hemen kapatın. Geri tepme kuvveti oluşturabilecek reaksiyon momentlerine karşı dikkatli olun. Uçlar şu durumlarda bloke olur:

– Elektrikli el aleti aşırı ölçüde zorlanınca veya – İşlenen iş parçası içinde açılanma yaparsa.

■ Elektrikli el aletini sıkıca tutun. Vidalar takılıp sökülürken kısa süreli yüksek reaksiyon momentleri ortaya çıkabilir.

- İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.

- Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Sadece elektrikli el aletinizin tip plakasında belirtilen gerilime sahip, orijinal aküleri kullanın. Başka aküler, örneğin imitasyonlar, değiştirilmiş aküler veya üçüncü taraf aküleri kullanıldığında akü patlaması nedeniyle yaralanma ve maddi hasar tehlikesi mevcuttur.

Darbeli delme/vidalama makinesi için ek güvenlik uyarısı (PD ...)

Darbeli delme sırasında koruyucu kulaklık takın. Gürültü etkisi nedeniyle işitme kaybı olabilir.

Aküyle çalışma için güvenlik uyarıları

■ Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
■ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.

■ Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmarala neden olabilir.
Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarj için kullanılırsa yangın tehlikesi ortaya çıkar.
- Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.

Şarj cihazı

■ Her zaman şebeke geriliminin şarj cihazı tip plakası üzerinde belirtilen gerilim ile aynı olup olmadığını kontrol edin.
■ Şarj cihazının bağlantı fişi prize uymalıdır. Fişte kesinlikle hiçbir değişiklik yapılamaz. Topraklı korumaya sahip elektrikli el aletleri ile birlikte adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpması riskini azaltır.
■ Şarj cihazını kuru mekanlarda kullanın ve ıslak zeminlerle temastan ve yağmurdan koruyun. Şarj cihazı içine su girmesi elektrik çarpması riskini arttırır.
Kablo, fiş veya cihazın kendisi dış etkiler nedeniyle hasar görmüşse şarj cihazını kesinlikle kullanmayın. Şarj cihazını en yakın yetkili servise götürün.
Şarj cihazınızın gövdesini kesinlikle açmayın. Bir arıza durumunda cihazı yetkili servise götürün.
■ Şarj cihazının üzerine hiçbir nesne koymayın ve cihazı yumuşak yüzeylere yerleştirmeyin. Yangın tehlikesi oluşur.

Diğer güvenlik bilgi ve uyarılar

Elektrikli el aletindeki tüm çalışmalardan önce dönüş yönü ön seçim şalterini (2) orta konuma getirin.
Dönüş yönü ön seçim şalterini (2) veya tork ayarını (5) sadece alet dururken kullanın.

■ Elektrikli el aletini işaretlemek için sadece etiket kullanın. Gövdeyi delmeyin.

Ses ve vibrasyon

BİLGİ

A derecesindeki gürültü seviyesi için değerler ve toplam titreşim değerleri "Teknik özellikler" tablosunda bulunabilir. Ses ve titreşim değerleri EN 60745 standartına göre tespit edilmiştir.

DIKKAT!

Bildirilen ölçüm değerleri sadece yeni cihazlar içindir. Günlük kullanımda ses ve titreşim değerleri değişir.

BÍLGI

Bu talimatta bildirilen titreşim seviyesi, EN 60745 standartında norm olarak kabul edilmiş bir ölçme yöntemine göre ölçülmüştür ve elektronik aletlerin birbiriyle kıyaslanması için kullanılabilir. Bu değer, titreşimden kaynaklanan yüklenme durumunun geçici olarak tahmin (ön tahmin) edilmesi için de kullanılabilir. Bildirilen titreşim seviyesi, elektronik aletin esas kullanım alanlarını göstermektedir. Fakat eğer elektronik alet başka uygulamalar, farklı ek aletler ile veya yetersiz bakım durumunda kullanılırsa, titreşim seviyesi de bildirilen değerden sapabilir. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça yükseltebilir. Titreşim yükünün doğru tahmini için, cihazın kapalı olduğu süreler veya kapalı olmamakla birlikte, gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça düşürebilir. Cihazı kullanan kişinin titreşimlerin etkisine karşı korunması için, ek güvenlik önlemleri alın, örneğin: Elektrikli aletlerin ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, çalışma süreçlerinin organizasyonu.

DIKKAT!

Ses basıncı 85 dB(A) değerini aşınca, işitme koruma donanımı kullanınız.

Teknik özellikler

Cihaz		DD 2G 10.8-EC	PD 2G 10.8-EC
Tip		Delme/vidalama makinesi	Darbeli delme/vidalama makinesi
Akü AP 10.8/2,5		AP 10.8/4,0AP 10.8/6,0
Şarj süresi (şarj durumuna göre)- AP 10.8/2,5- AP 10.8/4,0- AP 10.8/6,0	dakdakdak	0–400–550–85
Tork, maksimum- Yumuşak vidalamada- Sert vidalamada	NmNm	3258	3258
Tork seviyeleri		20 24
Rölanti devir sayısı- Seviye 1- Seviye 2	dev/dakdev/dak	0...4500...1700	0...4500...1700
Darbe sayısı- Seviye 1- Seviye 2	dev/dakdev/dak	-	0...58500...22100
Mandren	mm 1,5–13
Maksimum delik çapı- Ahşapta- Çelikte- Duvarda	mmmmmm	2513-	251313
"EPTA-procedure 01/2003" uyarınca ağırlık (akü olmadan)	kg	1,12 1,23
Ağırlık akü 2,5 Ah4,0 Ah6,0 Ah	kgkgkg	0,260,420,43
A değerlendirmesine göre ses basıncı seviyesi* Betonda darbeli delme
Ses basıncı seviyesi L_pA	dB(A)	71 71 / 90*
Ses gücü seviyesi L_WA	dB(A)	82 82 / 101*
Şüphe oranı K db		3,0
Toplam titreşim değeri (üç yönün vektörel toplamı)
Titreşim emisyon değeri a_h , şunun için....
- Metalde delme	m/ s^2	<2,5 <2,5
- Betonda darbeli delme	m/ s^2	-	10,8
- Vidalama	m/ s^2	<2,5 <2,5
Şüphe oranı K	m/ s^2	1,5

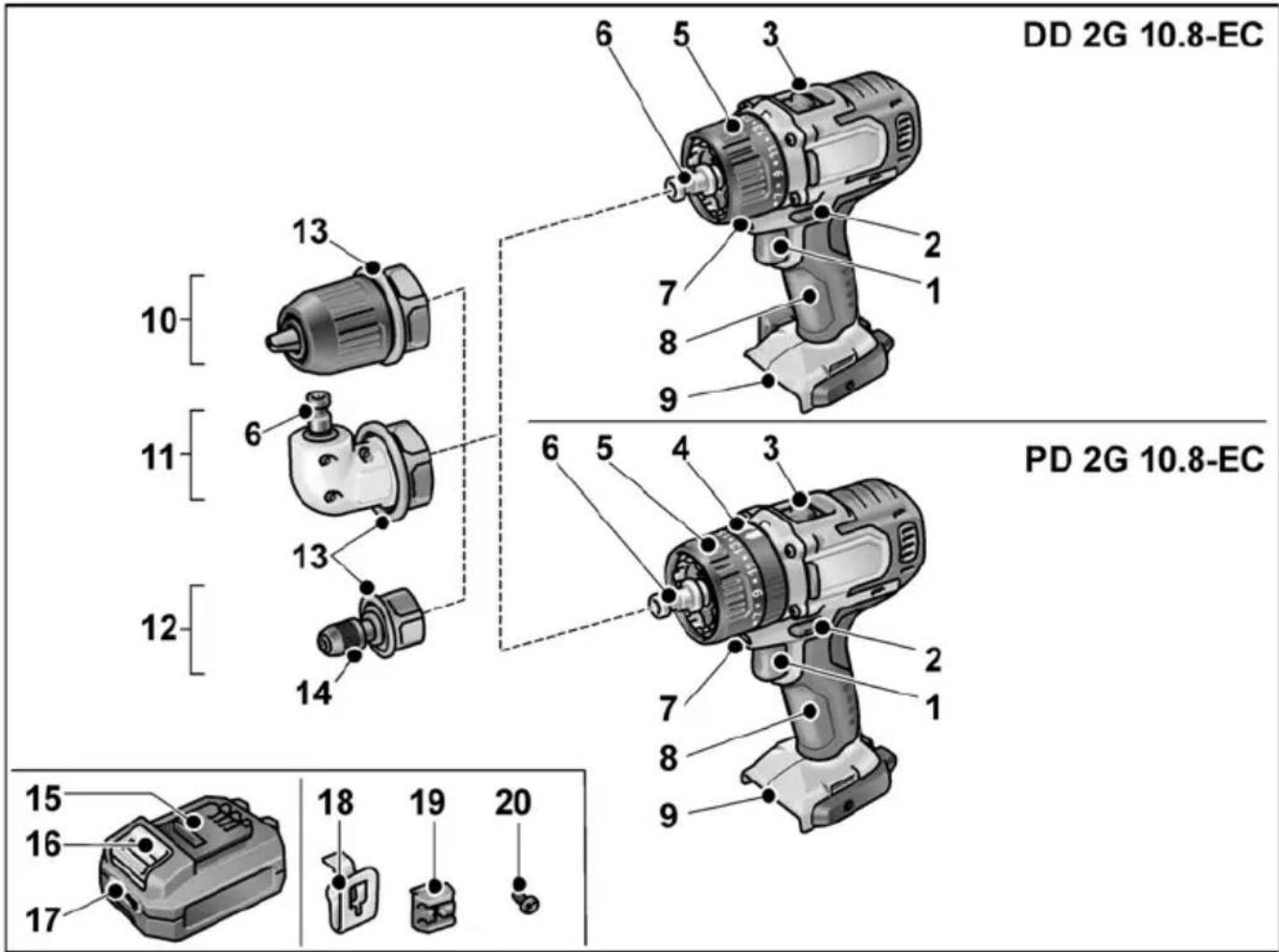

Genel bakış

Bu kılavuzda çeşitli elektrikli el aletleri tanımlanmaktadır. Ayrıntılı gösterimler bazı elektrikli el aletlerinde farklılık gösterebilir.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 6 5 4 3 2 1 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1 \$ a l t e r

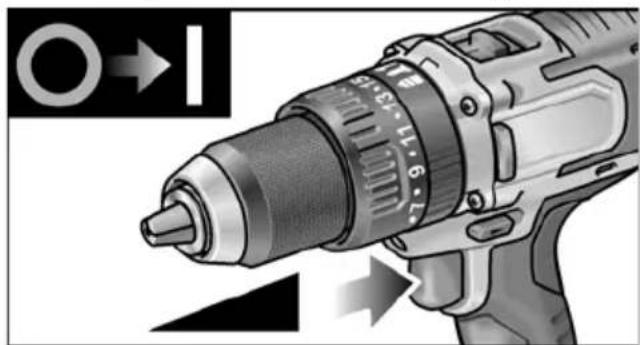

Açmak ve kapatmak için ve maksimum devir sayısına çıkmak için

2 Dönüş yönü ön seçim şalteri
3 Hız seçim şalteri
4 Çalışma modu çevirmeli ayar halkası (sadece PD ...)
5 Tork ayarı için çevirmeli ayar halkası
6 U ç g i r i \$
7 Çalışma yeri aydınlatma
8 Tutamak
9 Akü için sürgülü yerleştirme yuvası
10 Değiştirme mandreni BF 10.8-EC (hızlı bağlama mandreni)

11 Açı adaptörü WV 10.8-EC
12 Uç tutma adaptörü BV 10.8-EC
13 Kilit açma halkası
14 Alet kilidi
15 Lityum İyon akü (2,5 Ah/4,0 Ah/6,0 Ah)
16 Akü için kilit açma tuşu
17 Akü durumu göstergesi
^i 18 Kayış kışkacı
19 Uç tutucu
20 Sabitleme vidası

Kullanma kılavuzu

Cihazı kullanmaya başlamadan önce

Elektrikli el aletini ve aksesuarı paketinden çıkarın, teslimatın eksiksiz olup olmadığını ve nakliye hasarı olup olmadığını kontrol edin.

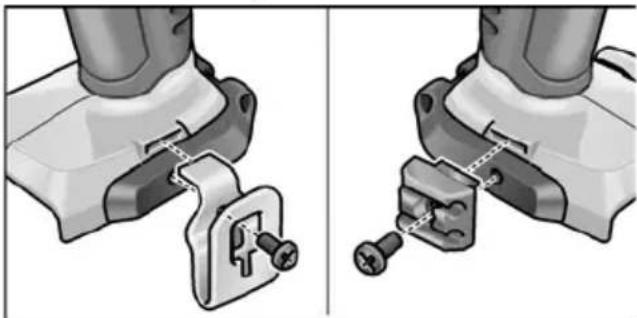

■ Kayış kiskacını ve uç tutucuyu paketteki vida ile sabitleyin.

Teslimat öncesinde aküler tamamen şarj edilmez. İlk defa kullanmadan önce aküleri tamamen şarj edin. Bunun için bkz. "Şarj cihazı/Şarj işlemi".

Değiştirme mandreni BF 10.8-EC

DÍKKAT!

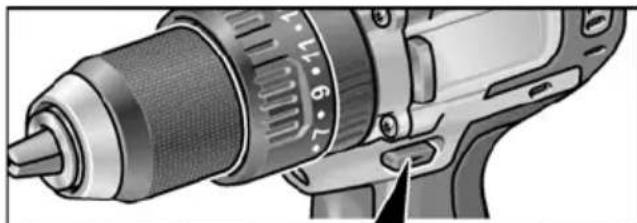

Elektrikli el aletindeki tüm çalışmalardan önce dönüş yönü ön seçim şalterini (2) orta konuma getirin.

Montaj

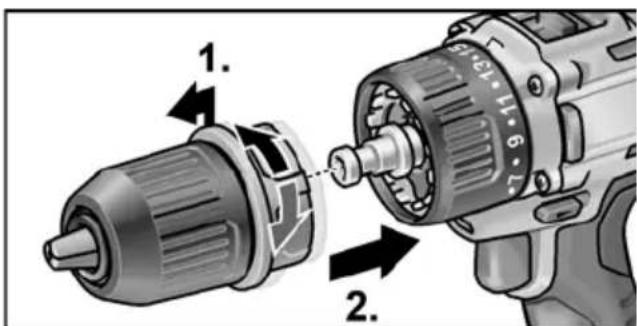

Kilit açma halkasını öne çekin (1.) ve değiştirme mandrenini dayanağa kadar uç girişine bastırın (2.).
Kilit açma halkasını serbest bırakın. Mandrenin yerine oturup oturmadığını kontrol edin.

■ Kilit açma halkasını öne doğru çekin ve mandreni çıkarın.

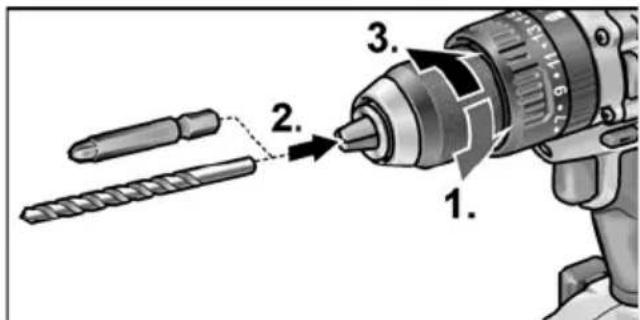

Aletlerin bağlanması

Mandrene 1,5–10 mm arası matkap uçları, 14 " vidalama uçları ve 14 " uç tutucular güvenilir biçimde bağlanabilir.

■ Elektrikli el aletini bir elle sabit tutun ve mandreni diğer elle çevirin.

– Mandreni daha da açmak için saat yönünün tersine çevirin.
– Mandreni kapatmak için saat yönünde çevirin.

■ Aleti takın.
■ Mandreni tamamen kapatın.

i BİLGİ

Aletin merkezlenmiş biçimde bağlanıp bağlanmadığını kontrol etmek için deneme çalıştırması yürütün.

Açı adaptörü WV 10.8-EC

DİKKAT!

Elektrikli el aletindeki tüm çalışmalardan önce dönüş yönü ön seçim şalterini (2) orta konuma getirin.

Açı adaptörü zor erişilebilen noktalarda çalışmayı kolaylaştırır. Açı adaptörü 30°'lik çeşitli açı konumlarında takılabilir.

Montaj

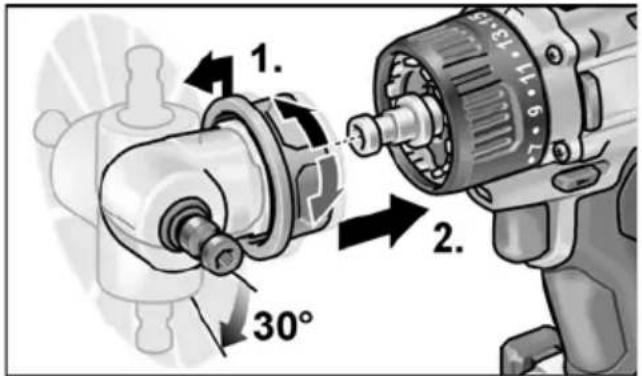

Kilit açma halkasını öne çekin (1.) ve açı adaptörünü dayanağa kadar uç girişine bastırın (2.).
■ Açı adaptörünü istediğiniz açı konumunda yerine oturtun.

■ Kilit açma halkasını serbest bırakın. Yerine oturma durumunu kontrol edin.

1. 2. 30°

Sökme

Kilit açma halkasını öne doğru çekin ve açı adaptörünü çıkarın.

Aletlerin bağlanması

Açı adaptörü ¼"lik bir uç girişine sahiptir. Uç girişinde vidalama uçları ve uç tutucu güvenli biçimde tutulur.

Açı adaptöründe ayrıca değiştirme mandreni (bkz. "Değiştirme mandreni BF 10.8-EC") veya uç tutucu (bkz. "Uç tutma adaptörü BV 10.8-EC") monte edilebilir.

1. 2. 1. 2.

Uç tutma adaptörü BV 10.8-EC

DİKKAT!

Elektrikli el aletindeki tüm çalışmalardan önce dönüş yönü ön seçim şalterini (2) orta konuma getirin.

Montaj

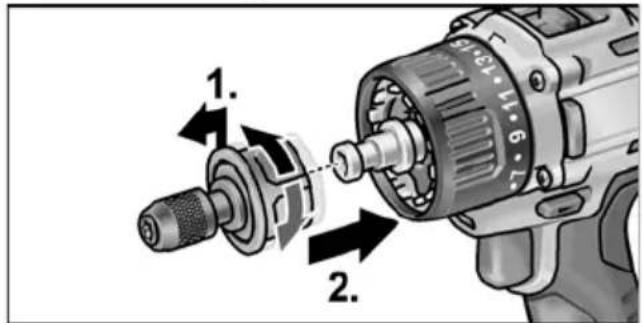

Kilit açma halkasını öne çekin (1.) ve uç tutma adaptörünü dayanağa kadar uç girişine bastırın (2.).

Kilit açma halkasını serbest bırakın. Yerine oturduğunu kontrol edin.

Kilit açma halkasını öne doğru çekin ve uç tutma adaptörünü çıkarın.

Aletlerin bağlanması

Uç tutma adaptörü ¼"lik bir uç girişine sahiptir. Uç girişinde vidalama uçları güvenli biçimde tutulur.

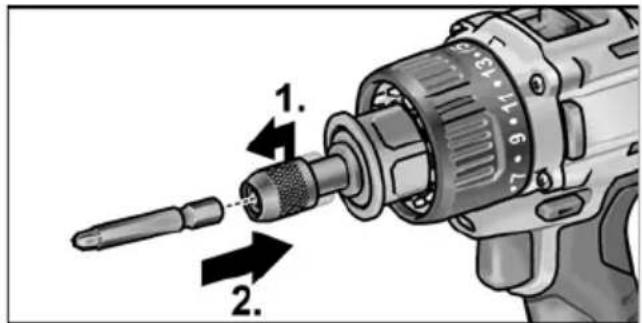

■ Alet kilidini öne doğru çekin (1.) ve aleti dayanağa kadar içeri bastırın (2.).

■ Alet kilidini serbest bırakın.

■ Aleti çıkarmak için alet kilidini arkaya doğru çekin.

Akünün takılması/değiştirilmesi

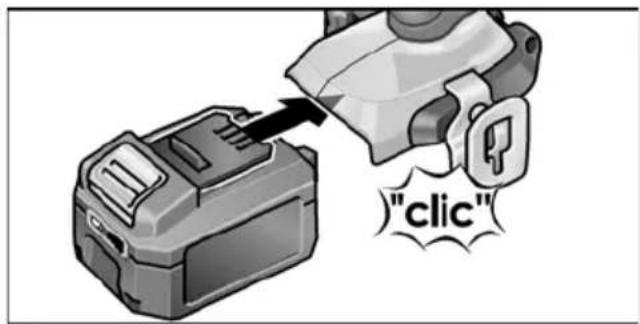

■ Şarj edilen aküleri tamamen yerine oturana kadar elektrikli el aletine bastırın.

"click"

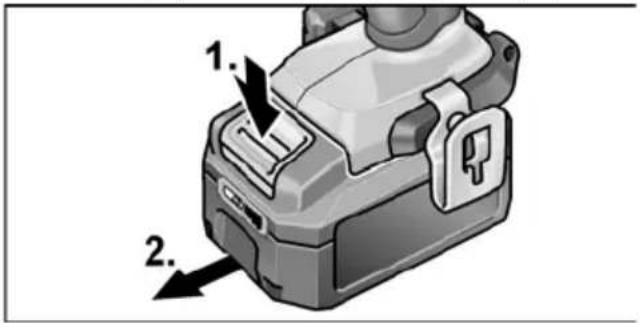

■ Çıkarmak için kilit açma tuşlarına basın (1.) ve aküyü dışarı çekin (2.).

1. 2.

DİKKAT!

Kullanılmadığı zamanlarda akülerin kontaklarını koruyun. Gevşek metal parçalar kontaklarda kısa devreye neden olabilir, patlama ve yangın tehlikesi oluşturur!

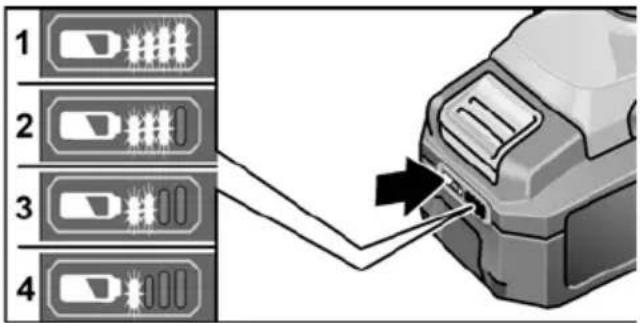

Akünün şarj durumu

■ Akü durumu göstergesi LED'inin yanındaki düğmeye basarak şarj durumunu kontrol edebilirsiniz.

1 2 3 4

Gösterge 5 saniye sonra söner.

LED'lerden biri yanıp soneüyorsa akü şarj edilmelidir. Tuşa basildiğında hiçbir LED yanmıyorsa akü arizalıdır ve değiştirilmelidir.

Dönüş yönü ön seçimi

DİKKAT!

Dönüş yönünü sadece elektrikli el aleti dururken değiştirin.

Dönüş yönü ön seçim şalterini istediğiniz pozisyona getirin:

• Sol: saat yönünün tersine (vidaları gevşetme, vidaları sökme)
• Sağ: saat yönünde (delme, vidalama, vidaları sıkma)
• Orta: Açma kilidi (alet değişimi, elektrikli el aletindeki tüm çalışmalarda)

Çalışma modu (sadece PD 2G 10.8-EC)

DİKKAT!

Çalışma modu sadece elektrikli el aleti dururken değiştirilmelidir.

■ Çalışma modu için çevirmeli ayar halkasını istediğiniz pozisyona getirin.

Tork sadece elektrikli el aleti dururken değiştirilmelidir.

■ Tork ayarı için çevirmeli ayar halkasını istediğiniz pozisyona getirin.

DD 2G 10.8-EC:

Delme konumunda kayma kavramasının etkinliği kaldırılır.

PD 2G 10.8-EC:

Hız sadece elektrikli el aleti dururken değiştirilmelidir.

■ Seçme şalterini istediğiniz seviyeye getirin:

1: düşük hız, yüksek tork
2: yüksek hız, düşük tork

Elektrikli el aleti şalteri, devir sayısının kademeli olarak maksimum değere kadar çıkarılmasına olanak sağlar.

Cihazın kapatılması:

■ Şalteri serbest bırakın.

i BÍLGI

• Elektrikli el aleti, şalter serbest bırakıldığında kullanılan aleti hemen durduran bir frene sahiptir.
• Elektrikli el aletinin sürekli kullanılması durumunda prensip olarak tamamen basılmış şalter ile çalışılmalıdır.

Elektrikli el aletiyle çalışılması

⚠️ DİKKAT!

Elektrikli el aletindeki tüm çalışmalardan önce dönüş yönü ön seçim şalterini (2) orta konuma getirin.

i BİLGİ

Vidalamada kullanımı kolaylaştırmak için vidalama ucu doğrudan cihazın uç girişine de yerleştirilebilir.

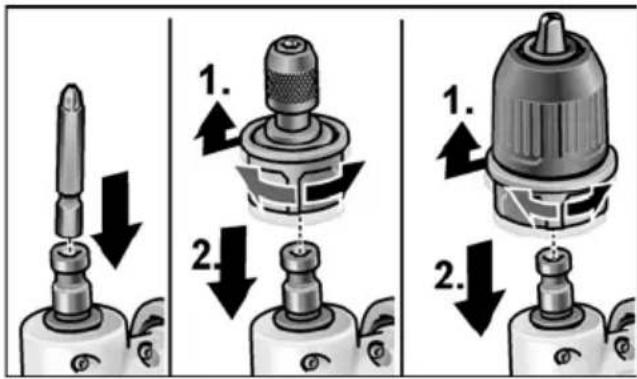

1. Alet taşıyıcısını (değiştirme mandreni, açı adaptörü, uç tutucu adaptörü) monte edin.
2. Aküyü takın.

3. Aleti (matkap ucu, vidalama uçları, uç tutucusu) yerleştirin.

4. Yapacağınız işe uygun olan çalışma modunu ayarlayın (sadece PD...).

5. Tork ön seçimini istediğiniz seviyeye getirin.
6. Hızı istediğiniz seviyeye getirin.
7. Gereken dönüş yönünü ayarlayın.

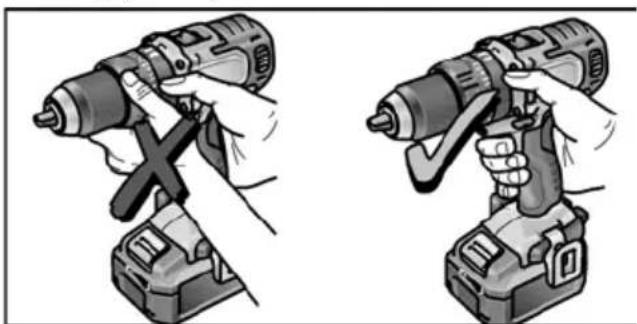

8. Elektrikli el aletini bir elinizle tutamaktan tutun ve çalışma pozisyonuna getirin. Motor çalışırken asla dönüş yönü ön seçim şalterini veya tork ayarını değiştirmeyin!

1. Şalteri serbest bırakın.
2. Dönüş yönü ön seçim şalterini (2) orta konuma getirin.

Şarj cihazı

Şarj cihazı CA 10.8 aşağıdaki tiplerdeki FLEX aküleri şarj etmek içindir

1 Akü için sürgülü yerleştirme yuvası
2 K o n t a k l a r
3 LED hata mesajı (kırmızı)

4 LED şarj durumu (yeşil)
5 Havalandırma yarıkları
6 Fiş dahil şebeke kablosu

LED göstergeleri

kırmızı yeşil

kapalı yanıp sönüyor	Akü şarj ediliyor.
kapalı açık	Şarj işlemi sonlandırıldı. Koruma şarji.
	Bkz. "Şarj işlemi".
yanıp sönüyor kapalı	Akü çok sıcak veya çok soğuk.
açık kapalı	Akü veya şarj cihazı arızalı.
	Bkz. "Hata mesajları".

Şarj işlemi

! DİKKAT!

Sadece şarj cihazı ile birlikte teslim edilen orijinal aküleri kullanın.

■ Fişi şarj cihazına takın.
LED hata mesajı ve LED şarj durumu kısa süre yanar.

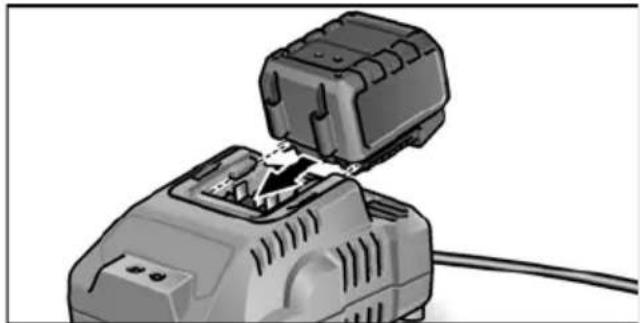

■ Aküyü dayanağa kadar şarj cihazının içine itin.

LED şarj durumu yanıp söner ve akü şarj edilir. Akü tamamen şarj olduğunda LED şarj durumu sürekli yanmaya başlar.

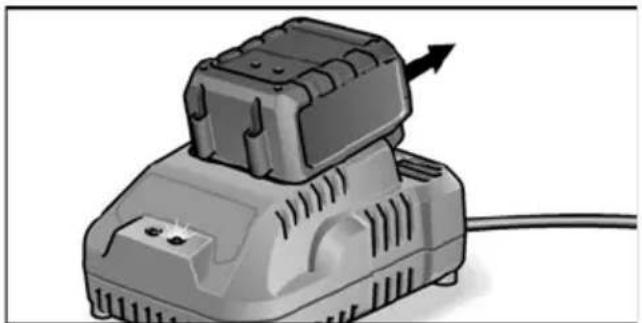

■ Aküyü şarj cihazından çıkarın.

Akünün şarj cihazına takılmasından sonra LED ile aşağıdaki uyarılardan biri verilirse aküde veya şarj cihazında bir hata mevcuttur.

LED hata mesajı sürekli yanıyor:

- Akü çok sıcak veya çok soğuk. Akü şarj sıcaklığına (0°C...40°C) ulaştığında şarj işlemi başlar.

LED hata mesajı yanıp sönüyor veya iki LED de yanmıyor:

- Aküyü şarj cihazından çıkarın. Şarj cihazındaki ve aküdeki kontakların kirli olup olmadığına bakın, gerekirse bunları temizleyin. Aküyü yeniden takın. Gösterge yine aynı olursa akü arızalıdır. Aküyü değiştirin veya yetkili serviste kontrol ettirin.

– Eğer başka bir aküyle de aynı hata mesajı gösterilirse şarj cihazı arızalıdır. Şarj cihazını yetkili serviste kontrol ettirin.

Uzun bir akü çalışma ömrü için bilgiler

DİKKAT!

• Aküleri asla 0°C altındaki ve 40°C üzerindeki sıcaklıklarda şarj etmeyin.
• Aküleri yüksek nem oranına sahip ortamlarda veya yüksek ortam sıcaklıklarında şarj etmeyin.
• Akülerin ve şarj cihazının üzerini şarj işlemi sırasında örtmeyin.
• Şarj cihazının fişini ancak şarj işlemi sona erdikten sonra çekin.

Aküler ve şarj cihazı şarj işlemi sırasında isinir. Bu normaldir!

Lityum İyon aküler "Memory" (hafıza) etkisi olarak bilinen etkiye sahip değildir.

Yine de bir akü şarjdan önce tamamen deşarj oluyorsa ve şarj işlemi her zaman tam şarj sağlanana kadar devam etmelidir. Aküler uzun süre kullanılmayacaksa aküler ayrı olarak ve serin bir ortamda saklanmalıdır.

Bakım ve muhafaza

Temizleme

! UYARI!

Metal işlenmesi halinde, aşırı koşullarda kullanım durumunda cihazın gövdesinin iç kısmında elektrik akımı iletme özelliğine sahip toz toplanabilir. Cihazı ve havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Temizleme sıklığı, işlenen malzemeye ve kullanma süresine bağlıdır.

■ Motoru da kapsayan gövde iç kısmını muntazam aralıklar ile kuru basıçlı hava püskürterek temizleyiniz.

Şarj cihazı

! UYARI!

Tüm çalışmalardan önce fişi çekin. Su veya sıvı temizlik maddeleri kullanmayın.

■ Kiri ve tozu bir fırçayla veya kuru bir bezle gövdeden uzaklaştırın.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

Yedek parçalar ve aksesuarlar

Daha başka aksesuar için, özellikle de aletler ve perdahlama maddeleri için, üretici kataloglarına bakınız. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.flex-tools.com

Taşıma

Teslimat kapsamındaki akülerde bulunan lityum eşdeğer miktarı, ilgili sınır değerlerin altındadır. Bu nedenle akü münferit parça olarak da, teslimat kapsamında elektrikli cihazın bir parçası olarak da ulusal ve uluslararası tehlikeli madde yönetmelikleri kapsamına girmez.

Lityum İyon akülü birden çok cihazın taşınması durumunda bu yönetmelikler geçerli hale gelebilir ve özel güvenlik önlemleri (örneğin paketleme için) gerekli olabilir. Bu durumda kullanılacak ülkede geçerli yönetmelikler hakkında bilgi alın.

CE-uygunluğu beyanı

Tek sorumlu olarak, "Teknik veriler" altında tanımlanan bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz:

2014/30/AB, 2006/42/AT, 2011/65/AB direktiflerinde bildirilen koşullara istinaden EN 60745.

Teknik belgelerden sorumlu:

Kullanım ömrü dolan elektrikli el aletleri imha öncesinde kullanılamaz hale getirilmelidir:

• şebeke elektriğiyle çalışan elektrikli el aletinin fişini sökün,
• akü elektriğiyle çalışan elektrikli el aletinin aküsünü çıkarın.

Sadece AB ülkeleri için

Elektronik cihazları normal çöp kutusuna atmayınız!

Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

Çöpe atarak imha etmek yerine hammadde geri dönüşümü.

Cihaz, aksesuar ve ambalajlar çevre dostu bir biçimde geri dönüşüme tabi tutulmalıdır.

Doğru biçimde sınıflandırılmış bir geri dönüşüm için plastik parçalar özel olarak işaretlenmiştir.

UYARI!

Aküler/bataryalar evsel atıklarla birlikte atılamaz, ateşe veya suya atılmamalıdır. Kullanım ömrü dolmuş aküleri açmayın.

Aküler/bataryalar toplanmalı, geri dönüşüme tabi tutulmalı veya çevre dostu bir biçimde imha edilmelidir.

Sadece AB ülkeleri için

2006/66/AT yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine gönderilmek zorundadır.

BİLGİ

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün kullanılamamasından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez.

Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.

Spis treści

■ Seadke valikulüliti vajalikule astmele:
