PD 2G 10.8-EC - Bormașină Flex - Manual de utilizare gratuit

Marcă	Flex
Model	PD 2G 10.8-EC
Tip produs	Mașină de găurit cu percuție fără fir
Tensiune nominală	10,8 V
Tip acumulator	Litiu-ion
Capacități acumulator disponibile	2,5 Ah / 4,0 Ah / 6,0 Ah
Cuplu max. (înșurubare tare)	58 Nm
Cuplu max. (înșurubare moale)	32 Nm
Număr de poziții de cuplu	24
Viteză în gol (poziția 1)	0 – 450 min⁻¹
Viteză în gol (poziția 2)	0 – 1 700 min⁻¹
Ritm de percuție (poziția 1)	0 – 5 850 min⁻¹
Ritm de percuție (poziția 2)	0 – 22 100 min⁻¹
Capacitate mandrină	1,5 – 13 mm
Diametru de găurire max. (lemn)	25 mm
Diametru de găurire max. (oțel)	13 mm
Diametru de găurire max. (zidărie)	13 mm
Greutate (fără acumulator)	1,23 kg
Nivel de presiune acustică (găurire cu percuție)	90 dB(A)
Nivel de putere sonoră (găurire cu percuție)	101 dB(A)
Vibrații (găurire metal)	< 2,5 m/s²
Vibrații (găurire cu percuție beton)	10,8 m/s²
Încărcător recomandat	CA 10.8
Timp de încărcare (acumulator 2,5 Ah)	aprox. 40 min
Timp de încărcare (acumulator 4,0 Ah)	aprox. 55 min
Timp de încărcare (acumulator 6,0 Ah)	aprox. 85 min
Accesorii incluse	Mandrină interschimbabilă BF 10.8-EC, adaptor unghiular WV 10.8-EC, adaptor port-bit BV 10.8-EC, clemă de curea, port-bit
Iluminare de lucru	LED integrat
Întreținere	Curățați regulat orificiile de aerisire cu aer comprimat uscat
Reparabilitate	Reparații exclusiv de către un atelier SAV autorizat Flex

Întrebări frecvente - PD 2G 10.8-EC Flex

Care este tensiunea și capacitatea bateriei?

Mașina de găurit funcționează la 10,8 V. Acumulatorii litiu-ion disponibili sunt de 2,5 Ah, 4,0 Ah și 6,0 Ah (referințe AP 10.8).

Cum se schimbă mandrina?

Puneți selectorul de sens de rotație în poziția centrală. Trageți inelul de deblocare înainte, introduceți noua mandrină până la opritor, apoi eliberați inelul.

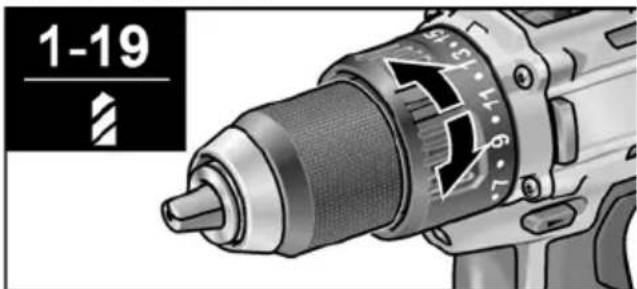

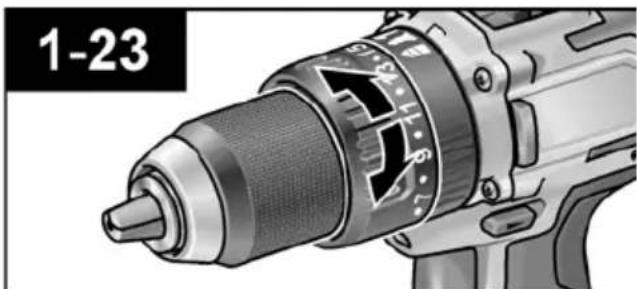

Cum se reglează cuplul de strângere?

Rotiți inelul rotativ de reglare a cuplului pe numărul de poziții dorit (1 la 24+). Pentru găurire, selectați simbolul burghiului.

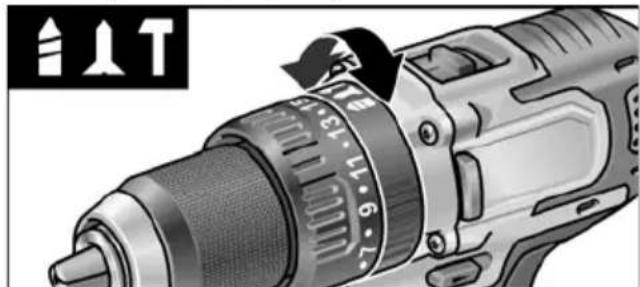

Care este diferența între modurile de găurire, înșurubare și percuție?

Modul de găurire (simbol burghiu) este pentru găurire fără percuție. Modul de înșurubare (simbol șurub) limitează cuplul. Modul de percuție (simbol T) adaugă impacturi pentru zidărie.

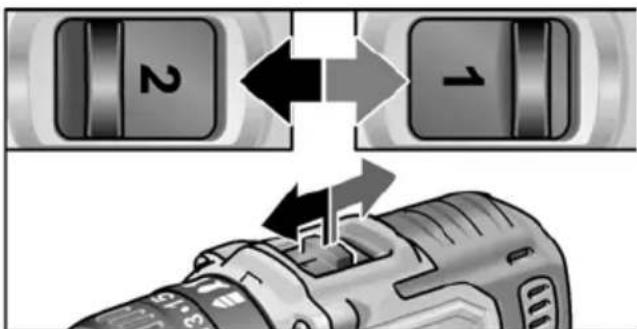

Cum se alege viteza?

Utilizați selectorul de viteză: poziția 1 pentru viteză lentă și cuplu ridicat, poziția 2 pentru viteză rapidă și cuplu scăzut.

Care sunt diametrele maxime de găurire?

Lemn: 25 mm, oțel: 13 mm, zidărie (cu percuție): 13 mm.

Cum se utilizează adaptorul unghiular?

Montați-l ca mandrina interschimbabilă. Poate fi orientat la fiecare 30°. Utilizați-l pentru a înșuruba în locuri greu accesibile.

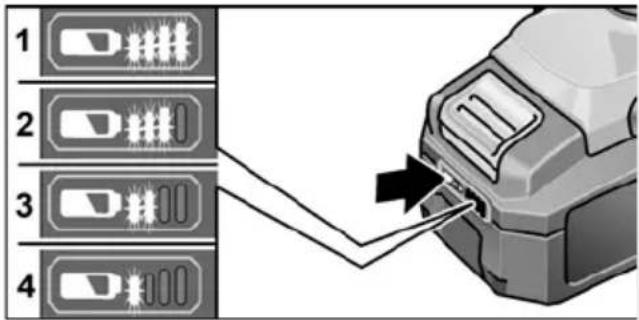

Cum se află nivelul de încărcare al acumulatorului?

Apăsați butonul acumulatorului: LED-urile indică nivelul. Dacă un LED clipește, reîncărcați. Dacă niciunul nu se aprinde, acumulatorul este defect.

Ce trebuie făcut dacă încărcătorul afișează o eroare?

Dacă LED-ul roșu este aprins fix, acumulatorul este prea cald/rece. Dacă clipește sau ambele LED-uri sunt stinse, curățați contactele sau înlocuiți acumulatorul.

Cum se curăță și se întreține mașina de găurit?

Curățați regulat orificiile de aerisire cu aer comprimat uscat. Pentru încărcător, utilizați o cârpă uscată. Nu utilizați niciodată apă sau produse lichide.

MANUAL DE UTILIZARE PD 2G 10.8-EC Flex

Simboluri folosite 240

Simboluri pe aparat 240

Pentru siguranța dumneavoastră .... 240

Zgomot și vibrație 242

Date tehnice 243

Privire de ansamblu ..... 244

Instrucțiune de utilizare ..... 245

Întreținere curentă și îngrijire ..... 250

Conformitatea C€....251

Indicații de eliminare ..... 251

Excluderea răspunderii ..... 251

Simboluri folosite

AVERTIZARE!

Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicatii există amenințarea cu moartea sau răniri grave.

ATENTIE!

Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.

INDICATIE!

Înseamnă sfaturi utile de aplicare și informații importante.

Simboluri pe aparat

Înainte de punerea în funcțiune citiți Instrucțiunea de utilizare!

Transformator de siguranță cu stabilitate la scurtcircuite

Protejați acumulatorul de căldură excesivă, spre ex. de radiația solară permanentă și foc. Pericol de explozie.

Nu aruncați accumulatorul în foc. Există pericol de explozie.

Aparatul este adecvat numai pentru utilizarea în spații închise. Nu expuneți aparatul la influența ploii. Depozitați scula electrică și acumulatoarele în spații uscate.

Indicatie de salubrizare pentru aparatul vechi (vezi pagina 251)

Pentru siguranța dumneavoastră

AVERTIZARE!

Citiți toate indicațiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

Înainte de folosirea sculei electrice, citiți și urmati:

• Prezenta instructiune de operare,
• „Indicații generale de securitate” privind lucrul cu sculele electrice, din caietul atașat (nr. material scris: 315.915),
• Regulile și prevederile de protectie împotriva accidentelor valabile în locul de utilizare.

Această sculă electrică este construită conform nivelului de actualitate tehnică și regulilor tehnice de securitate consacrate.

Cu toate acestea, în folosirea acestuia pot apărea pericole pentru integritatea corporală și pentru viața utilizatorului sau a terților, respectiv prejudicii la mașină sau la alte bunuri materiale.

Scula electrică se va folosi numai

• conform destinatiei,
• într-o stare tehnică de siguranță impecabilă.

Înlăturați imediat defectiunile care afectează securitatea.

Folosire conform destinației

Maşina de găurit și înșurubat cu accumulatori DD 2G 10.8-EC este destinată

– pentru utilizarea în domeniile de industrie mare și industrie mică,
– pentru introducerea prin rotire și desfacerea de şuruburi,
– pentru găurire în lemn, metal, ceramică și material plastic.

Maşina de găurit cu percuție și de înșurubat acționată prin accumulatori PD 2G 10.8-EC este destinată

– pentru utilizarea în domeniile de industrie mare și industrie mică,
– pentru introducerea prin rotire și desfacerea de şuruburi,
– pentru găurire în lemn, metal, ceramică și material plastic,
– pentru găurirea cu percuție în cărămidă, zidărie și piatră.

Instrucțiuni privind siguranța pentru mașini de găurit și mașini de găurit/înșurubat

■ Apucați scula electrică de suprafețele de prindere izolate atunci când executați lucrări la care capul de șurubelniță sau șurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
■ Folosiți mânerele suplimentate în cazul în care acestea au fost livrate împreună cu scula electrică. Pierderea controlului poate duce la vătămări corporale.
■ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresațivă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale.
■ Opriți imediat scula electrică dacă dispozitivul de lucru se blochează. Fiți pregătiți la reculul generat de acest blocaj.

Dispozitivul de lucru se blochează dacă: – scula electrică este suprasolicitată sau – este răsucită în piesa de lucru.

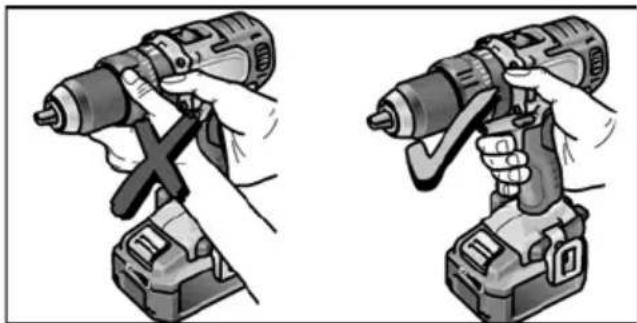

■ Apucați strâns scula electrică. În timpul înșurubării și deșurubării de șuruburi pentru scurt timp pot apărea reacții puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
Utilizați numai acumulatoare originale cu tensiunea indicată pe plăcuța de fabricație a sculei electrice aflate în posesia dumneavoastră. În caz de folosire a altor acumulatoare, de ex. produse contrafăcute, acumulatoare modificate sau produse de altă proveniență, apare pericol de vătămări, precum și de prejudicii materiale cauzate de explozia acumulatoarelor.

Indicație de securitate suplimentară pentru mașina de găurit cu percuție și de înșurubat (PD ...)

■ Purtati căsti antifonice la găurirea cu percuție. Efectul zgomotului poate provoca pierderea auzului.

Indicații de securitate privind lucrul cu acumulatoarele

■ Nu deschideți acumulatorul. Există pericol de scurtcircuit.
■ Feriți acumulatorul de căldură, de asemeni deex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
În caz de utilizare greșită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din

acumulator poate duce la iritații ale pielii sau la arsuri.

Încărcați acumulatorii numai în încărcăto-arele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

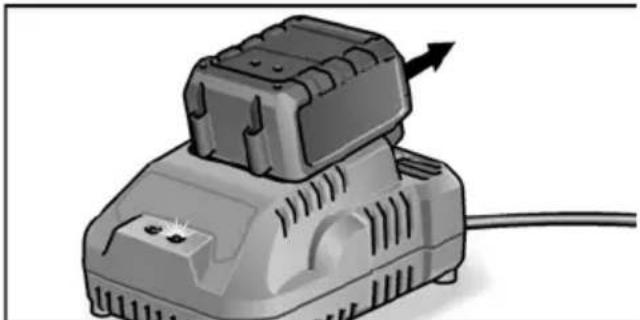

Încărcătorul

■ Verificați întotdeauna dacă tensiunea rețelei corespunde tensiunii indicate pe plăcuța de fabricație a încărcătorului.
Fișa de conexiune a încărcătorului trebuie să se potrivească la priză. Nu este permisă în niciun mod modificarea fișei. Nu utilizați niciun fel de fișe adaptoare împreună cu sculele electrice care au împământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul de electrocutare.
Utilizați încărcătorul numai în spații uscate și evitați contactul cu umezeala și ploaia. Pătrunderea apei în încărcător crește riscul de electrocutare.
Nu folosiți niciodată încărcătorul în cazul în care cablul, fișa sau aparatul în sine sunt deteriorate de influențele exterioare. Aduceți încărcătorul la cel mai apropiat atelier de specialitate.
Nu deschideți în niciun caz încărcătorul. Aduceți-I la un atelier de specialitate în cazul unei defectiuni.
■ Nu așezați niciun fel de obiecte pe încărcător și nu-l depuneți pe suprafețe moi. Pericol de incendiu.

Alte indicații speciale de siguranță

Înaintea futuror lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în poziție centrală.

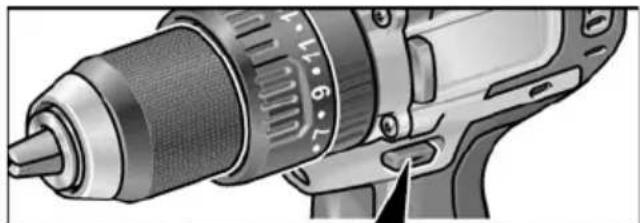

■ Acționați comutatorul de selecție a sensului de rotație (2), respectiv de reglare a cuplului (5) numai când scula este în stare de repaus.
■ Pentru marcarea sculei electrice utilizati numai plăcuțe adezive. Nu practicați găuri în carcasă.

Zgomot și vibrație

i INDICATIE!

Extrageți valorile pentru nivelul de zgomot evaluat după curba de filtrare A, precum și valorile totale ale vibrației din tabelul „Date tehnice“. Valorile zgomotului și vibrației au fost determinate conform EN 60745.

ATENTIE!

Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.

i INDICATIE!

Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 60745 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice. Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru. Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total. Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.

ATENTIE!

La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.

Date tehnice

Aparat		DD 2G 10.8-EC	PD 2G 10.8-EC
Tip		Mașină de găurit/înșurubat	Mașină de găurit cu percuție și de înșurubat
Acumulator AP 10.8/2,5		AP 10.8/4,0AP 10.8/6,0
Timpul de încărcare (în funcție de starea de încărcare)– AP 10.8/2,5– AP 10.8/4,0– AP 10.8/6,0	minminmin	0–400–550–85
Cuplu, maxim– asamblare filetată cu strângere ușoară– asamblare filetată cu strângere dură	NmNm	3258	3258
Trepte de cuplu		20 24
Turația de mers în gol– Treapta 1– Treapta 2	min ^-1 min ^-1	0...4500...1700	0...4500...1700
Frecvența de percuție– Treapta 1– Treapta 2	min ^-1 min ^-1	–	0...58500...22100
Mandrina	mm 1,5–13
Diametru de găurire max.– în lemn– în oțel– în zidărie	mmmmmm	2513–	251313
Masa corespunzătoare „EPTA-procedure 01/2003” (fără acumulator)	kg	1,12 1,23
Masă acumulator 2,5 Ah4,0 Ah6,0 Ah	kgkgkg	0,260,420,43
Nivelul presiunii acustice evaluat după curba de filtrare A * Găurire cu percuție în beton
Nivelul presiunii acustice L _pA	dB(A)	71 71 / 90*
Nivelul puterii acustice L _WA	dB(A)	82 82 / 101*
Insecuritate K db		3,0
Valorile totale ale vibrației (suma vectorială pe trei direcții)
Valoarea emisiei de vibrații a _h la ....
– Găurire în metal	m/s ^2	<2,5 <2,5
– Găurire cu percuție în beton	m/s ^2	–	10,8
– Înșurubare	m/s ^2	<2,5 <2,5
Insecuritate K	m/s ^2	1,5

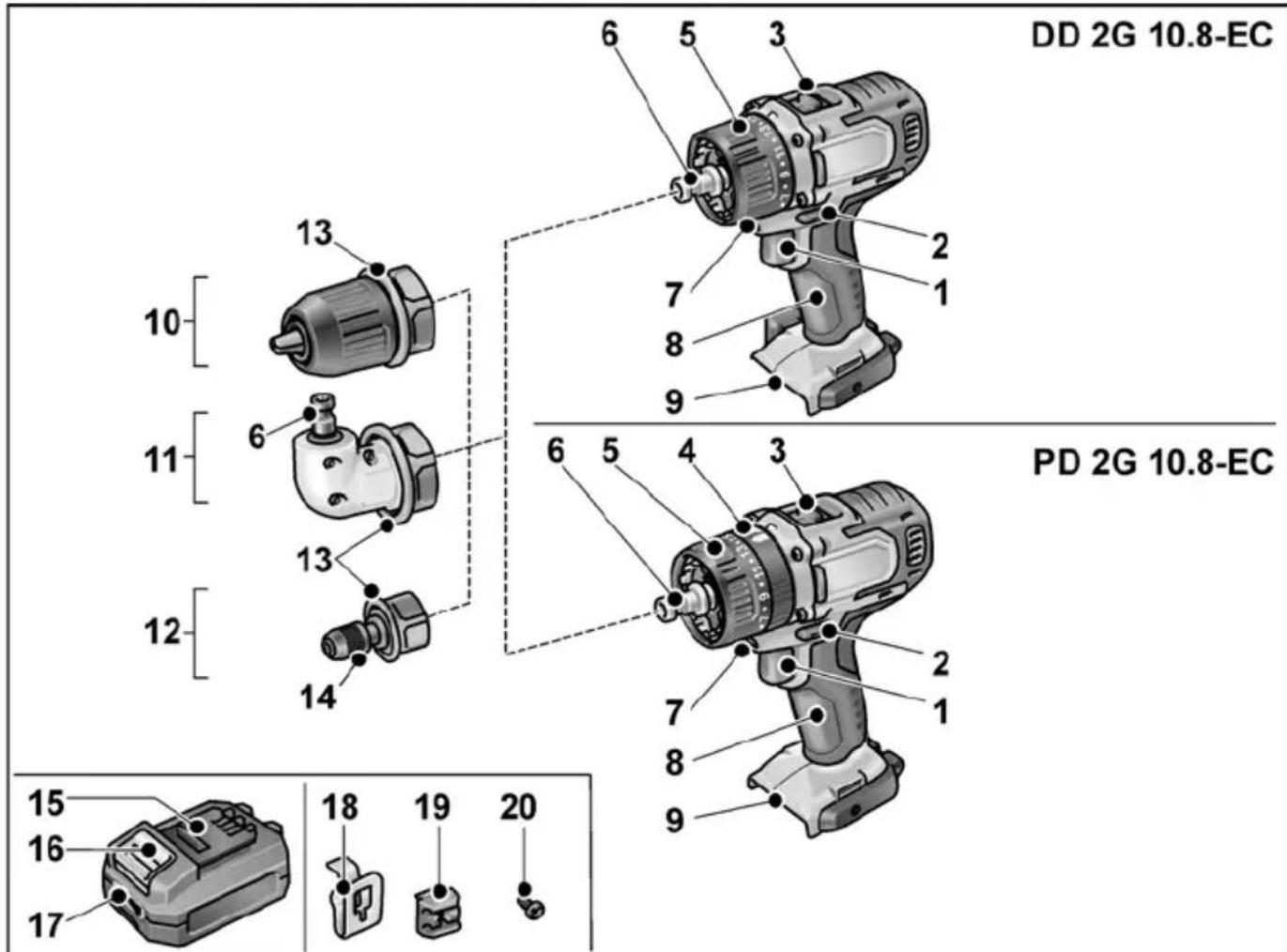

Privire de ansamblu

În acest manual sunt descrise diverse scule electrice. Reprezentarea în detaliu poate să prezinte diferența față de scula electrică achiziționată.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 6 5 4 3 2 1 7 8 9 10 11 12 13 14 15 16 17 18 19 20

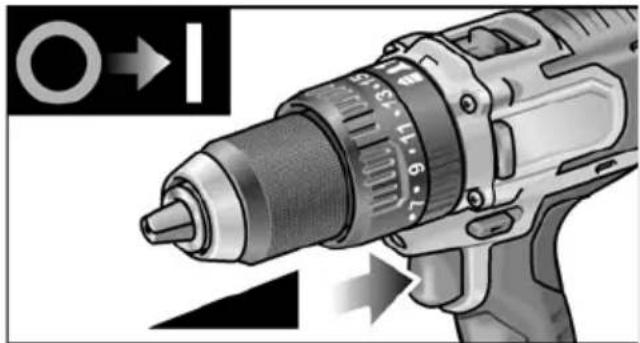

1 Comutator

Pentru conectare și deconectare, precum și pentru faza tranzitorie de pornire până la turația maximă

2 Comutator de selecție a sensului de rotație
3 Selector de viteză
4 Inel rotativ pentru regimul de functionare (numai PD ...)
5 Inel rotativ pentru reglarea cuplului
6 Adaptorul sculei
7 Iluminarea locului de muncă
8 Mâner

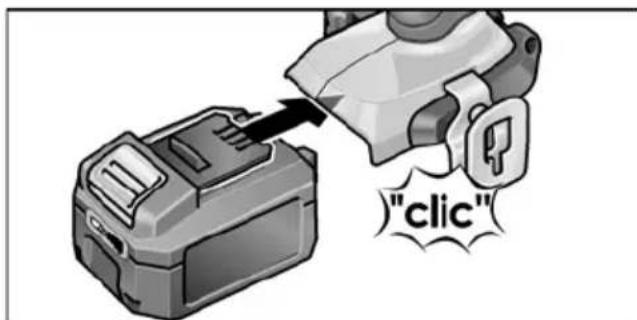

9 Locaşul de inserare pentru acumulator
10 Mandrină interschimbabilă BF 10.8-EC (mandrină rapidă)

11 Cap unghiular aplicat WV 10.8-EC
12 Cap aplicat cu suport de bituri BV 10.8-EC
13 Inel de deblocare
14 Piedica sculei
15 Acumulator Li-Ion (2,5 Ah/4,0 Ah/6,0 Ah)

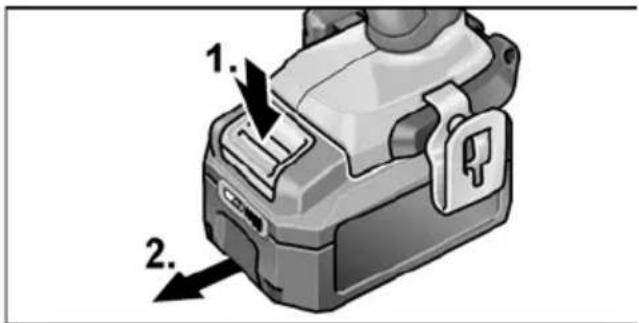

16 Tastă de deblocare pentru acumulator
17 Indicator pentru starea acumulatorului
18 Clemă de centură
19 Suport de bituri
20 \$urub de fixare

Instrucțiune de utilizare

Înaintea punerii în funcțiune

Dezambalați scula electrică și accesoriiile și controlați dacă pachetul de livrare este complet și dacă există deteriorări de la transport.
■ Fixați clema de centură, respectiv suportul de bituri cu şurubul ataşat.

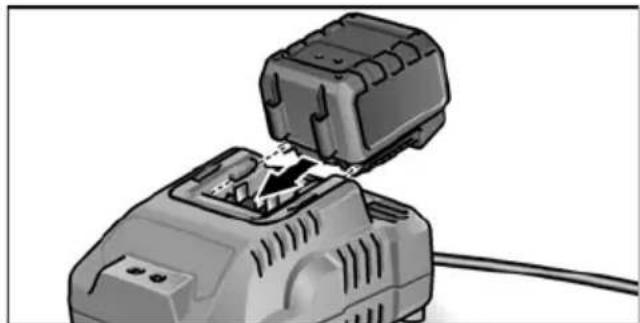

Accumulatoarele nu sunt încărcate complet la livrare. Înainte de prima funcționare încărcați acumulatoarele complet. A se vedea în acest sens „Încărcătorul/Procesul de încărcare“.

Mandrină interschimbabilă BF 10.8-EC

PRECAUTIE!

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în poziție centrală.

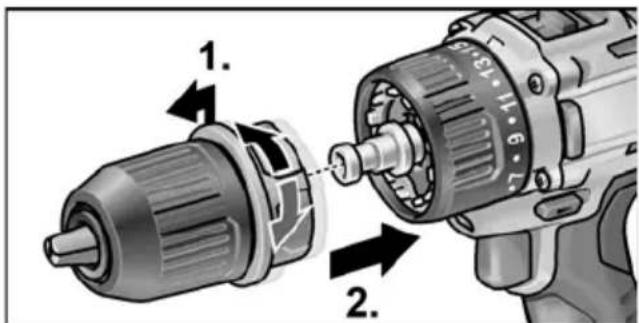

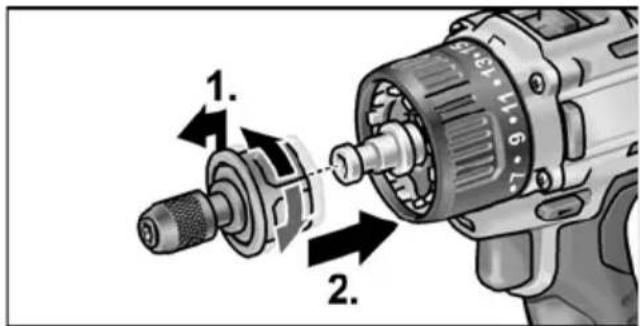

Montarea

■ Trageți inelul de deblocare spre față (1.) și apăsați mandrina interschimbabilă până la opritor pe adaptorul sculei (2.).
■ Eliberați inelul de deblocare. Controlați fixarea în poziție a mandrinei.

■ Trageți inelul de deblocare spre față și detașați mandrina.

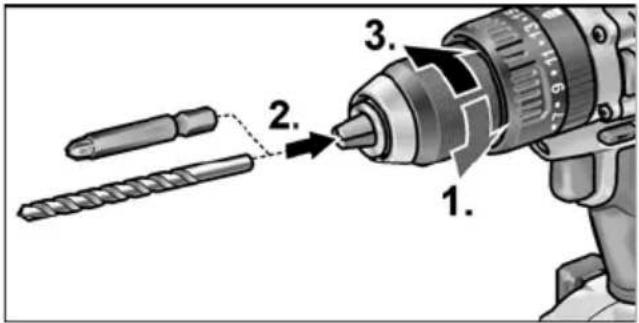

În mandrină sunt reținute în siguranță burghie cu un diametru de 1,5–10 mm, bituri de înșurubare de 14 ", precum și suporturi de bituri de 14 ".

■ Imobilizați scula electrică cu o mână și rotiți mandrina cu cealaltă mână.
- Rotiți în sens antiorar, pentru a deschide mandrina mai larg.
- Rotiți în sens orar, pentru a închide mandrina.

■ Introduceti scula.
■ Închideți mandrina complet.

i INDICATIE

Executați proba de funcționare, pentru a verifica tensionarea centrală a sculelor.

Cap unghiular aplicat WV 10.8-EC

PRECAUTIE!

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în poziție centrală.

Capul unghiular aplicat uşurează lucrul în locuri greu accesibile. Capul unghiular aplicat se poate fixa în diverse poziții unghiulare la câte 30°.

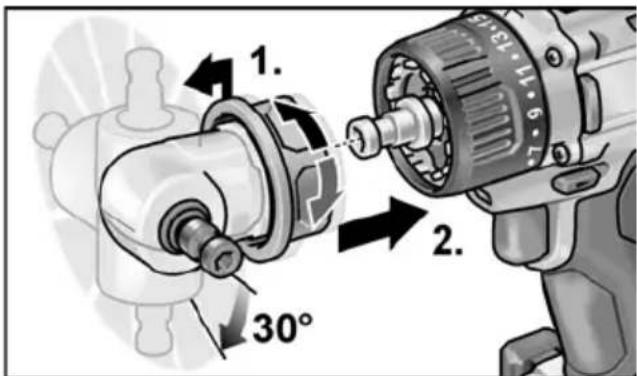

Montarea

■ Trageți inelul de deblocare spre față (1.) și apăsați capul unghiular aplicat până la opritor pe adaptorul sculei (2.).
Lăsați capul unghiular aplicat să se fixeze în poziția unghiulară dorită.

■ Eliberați inelul de deblocare. Controlați cuplarea în poziție.

1. 2. 30°

Demontarea

■ Trageți inelul de deblocare spre față și detașați capul unghiular aplicat.

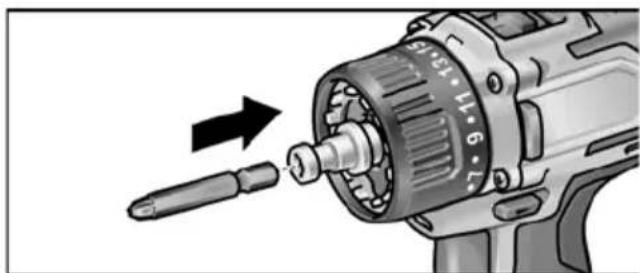

Capul unghiular aplicat dispune de un adaptor de sculă de 1/4". În adaptorul sculei sunt reținute în siguranță biturile de înșurubare, precum și suporturile de bituri. Pe capul unghiular aplicat se poate monta și mandrina interschimbabilă (a se vedea „Mandrina interschimbabilă BF 10.8-EC”) sau suportul de bituri (a se vedea „Cap aplicat cu suport de bituri BV 10.8-EC“).

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în pozitie centrală.

Montarea

■ Trageți inelul de deblocare spre față (1.) și apăsați capul aplicat cu suport de bituri până la opritor pe adaptorul sculei (2.).

■ Eliberați inelul de deblocare. Controlați cuplarea în poziție.

■ Tragetii inelul de deblocare spre față și detașați capul aplicat cu suport de bituri.

Capul aplicat cu suport de bituri dispune de un adaptor de sculă de ¼". În adaptorul sculei sunt reținute în siguranță biturile de însurubare.

■ Trageți piedica sculei spre față (1.) și presați scula până la opritor (2.).

■ Pentru extragerea sculelor, trageți piedica sculei spre partea posterioară.

Introducerea/schimbarea acumulatorului

■ Apăsați accumulatorul încărcat până la fixarea completă în poziție în scula electrică.

"click"

■ Pentru extragere, apăsați tasta de deblocare (1.) și extrageți acumulatorul (2.).

1. 2.

PRECAUTIE!

În caz de nefolosire, protejati contactele acumulatorului. Particulele metalice desprinse pot scurtcircuita contactele și apare pericol de explozie și de incendiu!

Starea de încărcare a acumulatorului

■ Prin apăsarea tastei, cu ajutorul LEDurilor de la indicatorul pentru starea accumulatorului se poate verifica starea de încărcare.

1 2 3 4

Afişajul se stinge după 5 secunde.

Dacă unul dintre LED-uri se aprinde intermitent, accumulatorul trebuie să fie încărcat. Dacă după apăsarea tastei nu se aprinde niciun LED, accumulatorul este defect și trebuie să fie înlocuit.

Selectarea sensului de rotație

PRECAUTIE!

Modificați sensul de rotație numai în starea de repaus a sculei electrice.

■ Fixați comutatorul de selecție a sensului de rotație în poziția necesară:

• Stânga: în sens antiorar (extrageți prin rotire şuruburile, desfaceți şuruburile)
  – Dreapta: în sens orar (găurire, introducți prin rotire şuruburile, strângeți ferm şuruburile)
  – Centru: piedica de pornire (schimbarea sculei, în toate lucrările la scula electrică)

Regimul de functionare (numai PD 2G 10.8-EC)

PRECAUTIE!

Regimul de funcționare se va modifica numai în starea de repaus a sculei electrice.

■ Fixați inelul rotativ pentru regimul de funcționare pe poziția necesară.

Preselectarea cuplului

PRECAUTIE!

Modificați cuplul numai în starea de repaus a sculei electrice.

■ Fixați inelul rotativ pentru reglarea cuplului pe poziția necesară.

DD 2G 10.8-EC:

În poziția de găurire cuplajul de siguranță este dezactivat.

PD 2G 10.8-EC:

Modificați viteza numai în starea de repaus a sculei electrice.

■ Fixați selectorul pe poziția necesară:

1: viteză lentă, cuplu ridicat
2: viteză rapidă, cuplu scăzut

Conectarea sculei electrice

Conectarea aparatului:

■ Apăsați comutatorul. Comutatorul sculei electrice face posibilă o creștere treptată a turației până la valoarea maximă.

Deconectarea aparatului:

■ Eliberați comutatorul.

i INDICATIE

• Scula electrică dispune de o frână care oprește imediat scula de lucru după eliberarea comutatorului.
• În caz de utilizare permanentă a sculei electrice, trebuie să se lucreze în principal cu comutatorul complet apăsat.

Lucrările cu scula electrică

PRECAUTIE!

Înaintea tuturor lucrărilor la scula electrică, puneți comutatorul de selecție a sensului de rotație (2) în poziție centrală.

i INDICATIE

Pentru ca manevrarea să fie mai ușoară la înșurubare, bitul de înșurubare se poate introduce direct în adaptorul sculei aparatului.

1. Montați suportul sculei (mandrina inter- schimbabilă, capul unghiular aplicat, capul aplicat cu suport de bituri).
2. Introduceți acumulatorul.

3. Introduceți scula (burghiul, biturile de înșurubare, suportul de bituri).

4. Reglați regimul de funcționare corespunzător lucrării (numai PD...).

5. Fixați preselectorul de cuplu pe poziția necesară.
6. Fixați viteza pe poziția necesară.
7. Reglați sensul de rotatie necesar.
8. Prindeți scula electrică cu o mână de mâner și adoptați poziția de lucru. Când motorul este în funcțiune, nu acționați niciodată comutatorul de selecție a sensului de rotație, respectiv reglarea cuplului!

După finalul lucrului:

1. Eliberati comutatorul.
2. Aduceți comutatorul de selecție a sensului de rotație (2) în poziție centrală.

Încărcătorul

Încărcătorul CA 10.8 este destinat încărcării acumulatoarelor FLEX de tipurile

1 Locaşul de inserare pentru acumulator
2 Contacte
3 LED mesaj de eroare (roşu)

4 LED stare de încărcare (verde)
5 Fante de ventilare
6 Cablul de rețea cu fișă de rețea

Indicațiile LED-ului

roşu verde

stins	aprindere inter- mitentă	Acumulatorul va fi încărcat.
stins aprins		Procesul de încărcare încheiată. Încărcare de menținere.
A se vedea „Procesul de încărcare”.
aprindere inter- mitentă	stins	Acumulatorul este prea fierbinte, respectiv prea rece.
aprins stins		Acumulatorul sau încărcătorul defect.

A se vedea „Mesaje de eroare“.

Procesul de încărcare

PRECAUTIE!

Introduceți numai acumulatoare originale în încărcătorul din pachetul de livrare.

■ Introduceți fișa de rețea a încărcătorului. LED-ul pentru mesaj de eroare și LED-ul pentru starea de încărcare se aprind scurt.
■ Împingeți accumulatorul până la opritor în încărcător.

LED-ul pentru starea de încărcare se aprinde intermitent și accumulatorul va fi încărcat. Dacă accumulatorul este încărcat complet, LED-ul pentru starea de încărcare se aprinde permanent.

■ Extrageti accumulatorul din încărcător.

■ Scoateți fișa de rețea.

Mesaje de eroare

Dacă LED-ul furnizează una din următoarele indicații după introducerea accumulatorului în încărcător, este prezentă o eroare la accumulator sau la încărcător.

LED-ul pentru mesajul de eroare se aprinde permanent:

- Acumulatorul este prea fierbinte, respectiv prea rece. Dacă acumulatorul a atins temperatura de încărcare (0°C...40°C), începe procesul de încărcare.

LED-ul pentru mesajul de eroare se aprinde intermitent sau nu se aprind niciunul dintre cele două LED-uri:

– Extrageți acumulatorul din încărcător. Verificați dacă există murdărie la contactele de la încărcător și de la acumulator, după caz curățați-le. Introduceți acumulatorul din nou. Dacă indicația este aceeași, acumulatorul este defect. Schimbați acumulatorul sau solicitați verificarea acestuia la un atelier de specialitate.

- Dacă cu un alt accumulator acest mesaj de eroare este, de asemenea, indicat, atunci există un defect la încărcător. Solicitați verificarea încărcătorului la un atelier de specialitate.

Indicații pentru o durată de serviciu îndelungată a accumulatorului

PRECAUTIE!

- Nu încărcați niciodată acumulatoarele la temperaturi sub 0°C, respectiv peste 40°C.

- Nu încărcați acumulatoarele în medii cu umiditate ridicată a aerului sau când temperatura ambiantă este ridicată.

• Nu acoperiți acumulatoarele și încărcătorul pe parcursul procesului de încărcare.
• Scoateți fișa de rețea a încărcătorului după finalul procesului de încărcare.

Pe parcursul procesului de încărcare, acumulatorul și încărcătorul se încălzesc. Aceste lucru este normal!

Accumulatoarele Litiu-Ion nu prezintă cunoscutul „efect Memory“. Cu toate acestea, un accumulator trebuie să fie descărcat complet înainte de încărcare și procesul de încărcare trebuie încheiat întotdeauna complet.

Dacă acumulatoarele nu sunt folosite un interval lung de timp, încărcați acumulatoarele parțial și depozitați-le într-un loc răcoros.

Întreținere curentă și îngrijire

Curățare

AVERTIZARE!

La prelucrarea de metale la utilizarea extremă se poate depune praf conducător de electricitate în interiorul carcasei.

Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării.

■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.

Încărcătorul

AVERTIZARE!

Înaintea tuturor lucrărilor scoateți fișa de rețea. Nu utilizați apă sau detergent lichid.

Înlăturați murdăria și praful de pe carcasă cu o pensulă sau cu o cârpă uscată.

Reparații

Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.

Piese de schimb și accesorii

Găsiți alte accesorii, în special scule de rectificat în cataloagele producătorului.

Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com

Transportul

Cantitatea echivalentă de litiu din acumulatoarele incluse în pachetul de livrare se situează sub valorile limită în vigoare. De aceea, în calitatea sa de piesă componentă, accumulatorul, precum și scula electrică cu pachetul său de livrare nu se supun prevederilor naționale sau internaționale privind substanțele periculoase.

În cazul transportului mai multor aparate cu acumulatoare Litiu-Ion, aceste prescripții pot deveni relevante și pot fi necesare măsuri de securitate speciale (de ex. pentru ambalaj). În acest caz, informați-vă asupra prevederilor în vigoare pentru țara de utilizare.

Conformitatea (€

Noi declarăm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative:

Indicații de eliminare

AVERTIZARE!

Sculele electrice ieşite din uz trebuie să fie aduse într-o stare inutilizabilă înainte de eliminarea ca deșeu separat:

• sculele electrice acționate de la rețea prin înlăturarea fișei de conexiune,
• sculele electrice actionate cu acumulatoare prin înlăturarea acumulatoarelor.

Numai pentru țările EU

Nu aruncați uneltele electrice la gunoiul menajer!

Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.

Recuperarea materiilor prime în loc de eliminarea ca deșeu separat.

Aparatul, accesoriiile și ambalajul trebuie să fie depuse la un centru de revalorificare, în conformitate cu prescripțiile de mediu. Piesele din plastic sunt marcate pentru reciclare pe categorii de material.

AVERTIZARE!

Nu aruncați acumulatoarele/bateriile la deșeuri menajere, în foc sau în apă. Nu deschideți acumulatoarele ieșite din uz. Acumulatoarele/bateriile trebuie să fie colectate, reciclate sau eliminate ca deșeu separat într-un mediu ambiant nepoluant.

Numai pentru țările EU

Conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o statie de reciclare ecologică.

INDICATIE!

Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!

Excluderea răspunderii

Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.

Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.

Съдържание
