PD 2G 10.8-EC - Vŕtačka Flex - Bezplatný návod na obsluhu

Značka	Flex
Model	PD 2G 10.8-EC
Typ výrobku	Bezdrôtová príklepová vŕtačka
Menovité napätie	10,8 V
Typ akumulátora	Lítium-iónový
Dostupné kapacity akumulátora	2,5 Ah / 4,0 Ah / 6,0 Ah
Max. krútiaci moment (tvrdé skrutkovanie)	58 Nm
Max. krútiaci moment (mäkké skrutkovanie)	32 Nm
Počet polôh krútiaceho momentu	24
Voľnobežné otáčky (poloha 1)	0 – 450 min⁻¹
Voľnobežné otáčky (poloha 2)	0 – 1 700 min⁻¹
Frekvencia príklepu (poloha 1)	0 – 5 850 min⁻¹
Frekvencia príklepu (poloha 2)	0 – 22 100 min⁻¹
Kapacita skľučovadla	1,5 – 13 mm
Max. priemer vŕtania (drevo)	25 mm
Max. priemer vŕtania (oceľ)	13 mm
Max. priemer vŕtania (murivo)	13 mm
Hmotnosť (bez akumulátora)	1,23 kg
Hladina akustického tlaku (vŕtanie s príklepom)	90 dB(A)
Hladina akustického výkonu (vŕtanie s príklepom)	101 dB(A)
Vibrácie (vŕtanie do kovu)	< 2,5 m/s²
Vibrácie (vŕtanie s príklepom do betónu)	10,8 m/s²
Odporúčaná nabíjačka	CA 10.8
Doba nabíjania (akumulátor 2,5 Ah)	env. 40 min
Doba nabíjania (akumulátor 4,0 Ah)	env. 55 min
Doba nabíjania (akumulátor 6,0 Ah)	env. 85 min
Príslušenstvo v balení	Vymeniteľné skľučovadlo BF 10.8-EC, uhlový adaptér WV 10.8-EC, adaptér na bit BV 10.8-EC, spona na opasok, držiak bitov
Pracovné osvetlenie	Vstavaná LED
Údržba	Pravidelne čistite vetracie otvory suchým stlačeným vzduchom
Opraviteľnosť	Opravy výhradne v autorizovanom servisnom stredisku Flex

Často kladené otázky - PD 2G 10.8-EC Flex

Aké je napätie a kapacita batérie?

Vŕtačka pracuje pri 10,8 V. Dostupné lítiovo-iónové akumulátory sú 2,5 Ah, 4,0 Ah a 6,0 Ah (referencie AP 10,8).

Ako vymeniť skľučovadlo?

Prepínač smeru otáčania nastavte do stredovej polohy. Potiahnite odblokovací krúžok dopredu, vložte nové skľučovadlo až na doraz a potom krúžok uvoľnite.

Ako nastaviť utahovací moment?

Otočným krúžkom nastavenia momentu vyberte požadovaný počet polôh (1 až 24+). Pri vŕtaní zvoľte symbol vrtáka.

Aký je rozdiel medzi režimami vŕtanie, skrutkovanie a príklep?

Režim vŕtania (symbol vrtáka) je na vŕtanie bez príklepu. Režim skrutkovania (symbol skrutky) obmedzuje krútiaci moment. Režim príklepu (symbol T) pridáva nárazy na murivo.

Ako zvoliť rýchlosť?

Použite prepínač rýchlosti: poloha 1 pre pomalú rýchlosť a vysoký krútiaci moment, poloha 2 pre rýchlu rýchlosť a nízky krútiaci moment.

Aké sú maximálne priemery vŕtania?

Drevo: 25 mm, oceľ: 13 mm, murivo (s príklepom): 13 mm.

Ako používať uhlový adaptér?

Namontujte ho ako vymeniteľné skľučovadlo. Môže byť orientovaný každých 30°. Použite ho na skrutkovanie na ťažko prístupných miestach.

Ako zistiť úroveň nabitia akumulátora?

Stlačte tlačidlo na akumulátore: LED diódy ukazujú úroveň. Ak jedna LED bliká, nabite ho. Ak sa nerozsvieti žiadna, akumulátor je chybný.

Čo robiť, ak nabíjačka zobrazí chybu?

Ak svieti červená LED stále, akumulátor je príliš teplý/studený. Ak bliká alebo obe LED nesvietia, vyčistite kontakty alebo vymeňte akumulátor.

Ako čistiť a udržiavať vŕtačku?

Pravidelne čistite vetracie otvory suchým stlačeným vzduchom. Na nabíjačku použite suchú handričku. Nikdy nepoužívajte vodu ani tekuté prostriedky.

NÁVOD NA OBSLUHU PD 2G 10.8-EC Flex

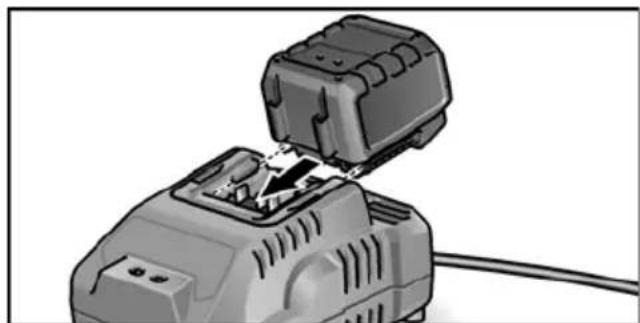

Zasuňte akumulátor až nadoraz do nabíječky.

Vylúčenie zodpovednosti ..... 215

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

Chráňte akumulátor pred teplom, napr. stálym slnečným žiarením a ohňom.

Náradie je vhodné len na používanie v miestnostiach. Náradie nevystavujte dažďu. Elektrické náradie a akumulátory skladujte v suchých priestoroch.

Pokyny týkajúce sa likvidácie (pozri na strane 215)!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, pozrite si vyobrazenia a špecifikácie dodané s elektrickým náradím. Chyby pri dodržiavaní nasledujúcich výstražných upozornení môžu zapríčinit' úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

• predložený návod na obsluhu,
• „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915),

- pravidlá a predpisy na zabránenie úrazom, platné pre miesto používania a konajte podla nich.

Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostno-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatela alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

- pre stanovené použitie,

- v bezchybnom bezpečnostnotechnickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Určené použitie

DD 2G 10.8-EC je určený

– na komerčné používanie v priemysle a remeselníctve,

– na ut'ahovanie a uvoľňovanie skrutiek,

– na vrtanie do dreva, kovov, keramiky a plastov.

PD 2G 18.0-EC je určený

– na komerčné používanie v priemysle a remeselníctve,

– na ut'ahovanie a uvoľňovanie skrutiek,

– na vrtanie do dreva, kovov, keramiky a plastov,

– na príklepové vřtanie do tehál, muriva a kameňa.

Náradie držte len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj alebo skrutka zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt skrutky s vedením, ktoré je pod napätím, môže spôsobit', že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Používajte prídavné rukoväti, ak sú súčasťou dodávky tohto elektrického náradia. Strata kontroly môže viest' k poraneniam.

■ Používajte vhodné detekčné prístroje na vyhľadávanie skrytých elektrických vedení alebo sa obrát’te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit’ požiar alebo mat’ za následok úraz elektrickým prúdom. Poškodenie plynového potrubia môže mat’ za následok výbuch. Preniknutie do vodovodného potrubia spôsobí vecné škody.

■ Elektrické náradie okamžite vypnite, ked' sa vkladací nástroj zablokuje. Bud'te pripravený na vysoké reakčné momenty, ktoré spôsobujú spätný ráz. Vkladací nástroj sa zablokuje, ked':

– sa elektrické náradie pret'aží alebo

– sa sprieči v opracovávavom obrobku.

Pri ut'ahovaní a uvolňovaní skrutiek sa môžu krátkodobo vyskytnút' vysoké reakčné momenty.

■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacími zariadeniami alebo zverákom, je držaný spolahlivejšie ako vašou rukou.

■ Skôr než elektrické náradie odložíte, počkajte, kým sa úplne nezastaví. Vkladací nástroj sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.

■ Používajte len originálne akumulátory s napätím, ktoré je uvedené na výrobnom štítku vášho elektrického náradia. Pri použití iných akumulátorov, napr. napodobnenín, repasovaných akumulátorov alebo cudzích výrobkov, hrozí nebezpečenstvo poranení a vecných škôd následkom výbuchu akumulátora.

Doplňujúci bezpečnostný pokyn pre príklepový vřtací skrutkovač (PD ...)

Pri príklepovom vrtaní noste ochranu sluchu. Pôsobenie hluku môže zapríčinit' stratu sluchu.

Bezpečnostné upozornenia pre zaobchádzanie s akumulátormi

■ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.

■ Chráňte akumulátor pred horúčavou, napr. aj pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.

- Pri poškodení a nesprávnom použití akumulátora môžu unikat' pary. Zaistite prívod čerstvého vzduchu a pri problémoch vyhladajte lekársku pomoc. Pary môžu dráždit' dýchacie cesty.

Ak sa akumulátor používa nevhodne, môže z neho unikat' kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhladajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit' podráždenie pokožky alebo popáleniny.
■ Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
■ Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora.

Nabíjačka

Vždy skontrolujte, či sieťové napätie, ktoré je uvedené na výrobnom štítku nabíjačky, zodpovedá uvedenému napätiu.
Zástrčka prívodnej šnúry nabíjačky sa musí hodit’ do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie menit’. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko úrazu elektrickým prúdom.
Nabíjačku používajte len v suchých miestnostiach a zabráňte jej styku s mokrom a dažďom. Vniknutie vody do nabíjačky zvyšuje riziko úrazu elektrickým prúdom.
Nabíjačku nikdy nepoužívajte, keď je poškodený kábel, zástrčka alebo samotný prístroj vonkajšími vplyvmi. Nabíjačku odneste do najbližšieho špecializovaného servisu.
Nabíjačku v žiadnom prípade neotvárajte. V prípade poruchy ju odneste do špecializovaného servisu.
■ Na nabíjačku neklad'te žiadne predmety a neumiestňujte ju na mäkké povrchy. Hrozí nebezpečenstvo požiaru.

Špeciálne bezpečnostné pokyny

■ Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.
■ Prepínač predvolby smeru otáčania (2), príp. nastavenie krútiaceho momentu (5) aktivujte len vtedy, ked'je nástroj zastavený.
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.

Hlučnost' a vibrácia

i UPOZORNENIE

Hodnoty hluku a vibrácií boli zistené podľa EN 60745. Hodnoty nájdete v tabulke „Technické údaje“.

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa na iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'.

Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'. Pre presný odhád kmitavého namáhania by sa mali tiež zohladnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny zretelne redukovat'. Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Náradie		DD 2G 10.8-EC	PD 2G 10.8-EC
Typ Vřtací skrutkovač Príklepový vřtací			skrutkovač
Akumulátor AP 10.8/2,5		AP 10.8/4,0AP 10.8/6,0
Čas nabíjania (podla stavu nabitia)– AP 10.8/2,5– AP 10.8/4,0– AP 10.8/6,0	minminmin	0–400–550–85
Krútiaci moment, maximálny– v prípade mäkkého materiálu– v prípade tvrdého materiálu	NmNm	3258	3258
Stupne krútiaceho momentu 20 24
Otáčky chodu naprázdno– stupeň 1– stupeň 2	min ^-1 min ^-1	0...4500...1700	0...4500...1700
Počet príklepov– stupeň 1– stupeň 2	min ^-1 min ^-1	–	0...58500...22100
Skľučovadlo vrtáka mm 1,5–13
Max. priemer vřtania– do dreva– do ocele– do muriva	mmmmmm	2513–	251313
Hmotnost’ podla „EPTA-procedure 01/2003“ (bez akumulátora)	kg	1,12 1,23
Hmotnost’ akumulátora 2,5 Ah4,0 Ah6,0 Ah	kgkgkg	0,260,420,43
Hladina akustického tlaku vyhodnotená s filtrom A * Príklepovom vítaní do betónu
Hladina akustického tlaku L _pA	dB(A)	71 71 / 90*
Hladina akustického výkonu L _WA	dB(A)	82 82 / 101*
Neistota K	db	3,0
Celkové hodnoty vibrácií (vektorový súčet troch smerov)
Hodnota emisií vibrácií a _h pri....
– vřtaní do kovu	m/s ^2	<2,5 <2,5
– príklepovom vřtaní do betónu	m/s ^2	–	10,8
– skrutkovaní	m/s ^2	<2,5 <2,5
Neistota K	m/s ^2	1,5

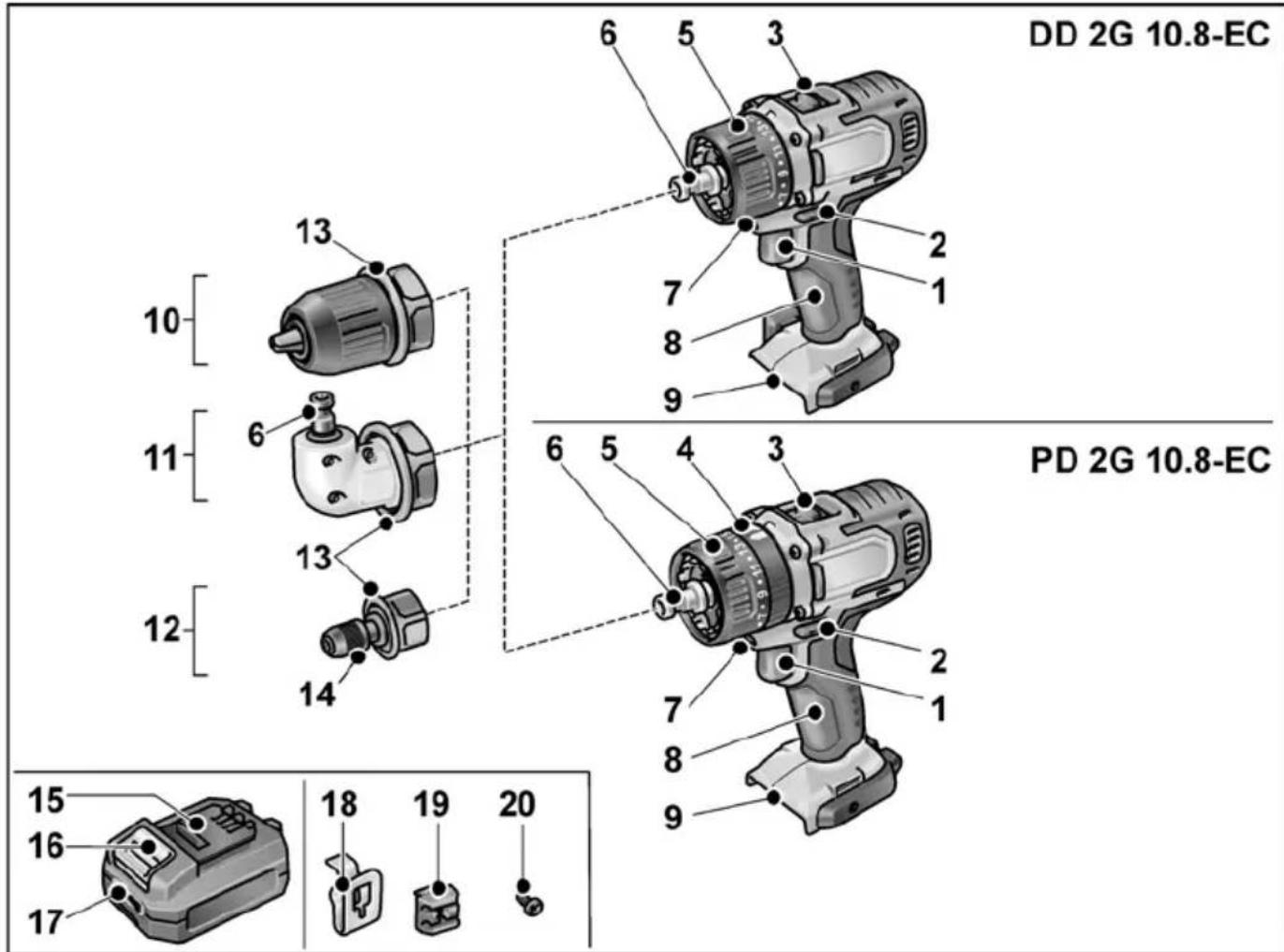

Prehlad

V tomto návode budú popísané rôzne elektrické náradia. Zobrazenia sa môžu v detailoch líšit' od zakúpeného elektrického náradia.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 6 5 4 3 2 1 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1 V y p í n a č

Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky

2 Prepínač predvoľby smeru otáčania
3 Volič rýchlosti
4 Otočný krúžok pre druh prevádzky (len PD ...)
5 Otočný krúžok pre nastavenie krútiaceho momentu
6 Upínanie nástrojov
7 Pracovné osvetlenie
8 Rukovät'
9 Šachta na zasunutie akumulátora
10 Výmenné skľučovadlo vrtáka BF 10.8-EC

11 Uhlový nadstavec WV 10.8-EC
12 Nadstavec pre držiak hrotov BV 10.8-EC
13 Odblokovací krúžok
14 Aretácia nástroja
15 Lítium-iónový akumulátor (2,5 Ah/4,0 Ah/6,0 Ah)
16 Odist'ovacie tlačidlo pre akumulátor
17 Indikácia stavu akumulátora
18 Spona na opasok
19 Držiak hrotov
20 Upevňovacia skrutka

Návod na obsluhu

Pred uvedením do prevádzky

■ Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnosť dodávky a prepravné poškodenia.
■ Sponu na opasok, príp. držiak hrotov upevnite priloženou skrutkou.

Akumulátory nie sú pri dodávke úplne nabité. Pred prvým použitím akumulátory úplne nabite. Pozri „Nabíjačka/Proces nabíjania“.

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

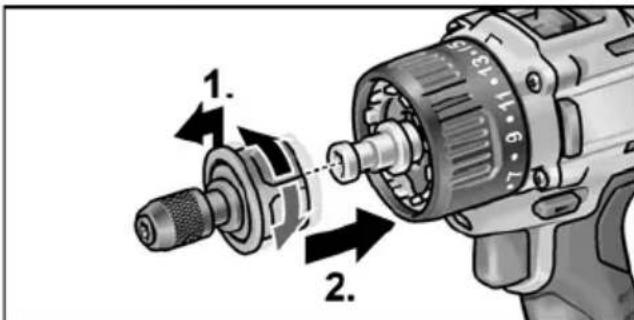

Montáž

■ Vložte nástroj.
■ Skľučovadlo vrtáka celkom zatvorte.

i UPOZORNENIE

Vykonajte skúšobný chod, aby ste skontrolovali vystredené uchytenie nástroja.

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

Uhlový nadstavec ulahčuje prácu na t'ažko prístupných miestach. Uhlový nadstavec sa dá zaistit' v rôznych polohách uhlov v krokoch po 30°.

Montáž

Uhlový nadstavec má ¼" upínanie nástrojov. V upínaní nástrojov sa bezpečne uchyta skrutkovacie hroty a držiak hrotov. Na uhlový nadstavec sa dá namontovat' aj výmenné skľučovadlo vrtáka (pozri „Výmenné skľučovadlo vrtáka BF 10.8-EC“) alebo držiak hrotov (pozri „Nadstavec pre držiak hrotov BV 10.8-EC“).

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

Montáž

Odblokovací krúžok potiahnite dopredu (1.) a nadstavec pre držiak hrotov zatlačte až na doraz na upínanie nástrojov (2.).
■ Odblokovací krúžok uvoľnite. Skontrolujte zaistenie.

Nadstavec pre držiak hrotov má ¼" upínanie nástrojov. V upínaní nástrojov sa bezpečne uchyta skrutkovacie hroty.

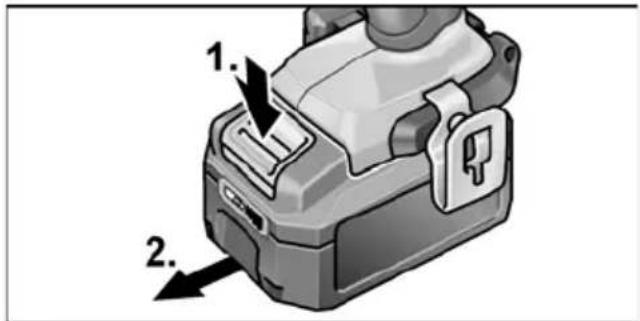

Vloženie/výmena akumulátora

Nabitý akumulátor zatlačte do elektrického náradia tak, aby sa úplne zaistil.

"click"

■ Pri vyberaní stlačte zaist'ovacie tlačidlá (1.) a akumulátor vytiahnite (2.).

1. 2.

POZOR!

Pri nepoužívaní chráňte kontakty akumulátora. Volné kovové časti môžu vytvorit' krátke spojenie kontaktov, hrozí nebezpečenstvo výbuchu a požiaru!

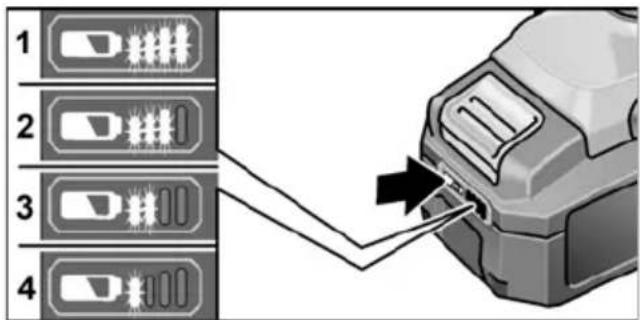

Stav nabitia akumulátora

■ Stlačením tlačidla sa môže na LED indikácii stavu nabitia akumulátora skontrolovať stav nabitia.

1 2 3 4

Indikácia po 5 sekundách zhasne.

Ak niektorá z LED bliká, akumulátor sa musí nabit'. Ked' po stlačení tlačidla nesvieti žiadna LED, akumulátor je chybný a musí sa vymenit'.

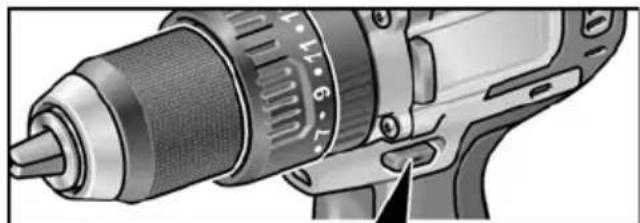

Predvoľba smeru otáčania

POZOR!

Smer otáčania sa môže menit' len vtedy, ked'je elektrické náradie zastavené.

■ Nastavenie prepínača predvolby smeru otáčania do potrebnej polohy:

– Vlavo: proti smeru chodu hodinových ručičiek (vyskrutkovanie, uvoľnenie skrutiek)
– Vpravo: v smere chodu hodinových ručičiek (vřtanie, zasktutkovanie, ut'ahovanie skrutiek)
– V strede: Blokovanie zapnutia (výmena nástroja, pri prácach na elektrickom náradí)

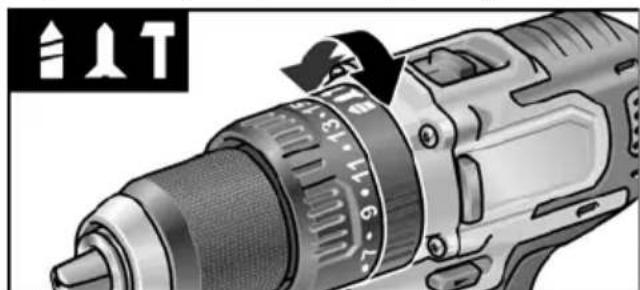

Druh prevádzky

(len PD 2G 18.0-EC)

POZOR!

Druh prevádzky sa môže menit' len vtedy, ked'je elektrické náradie zastavené.

■ Nastavte otočný krúžok pre druh prevádzky do potrebnej polohy.

: Príklepové vítanie

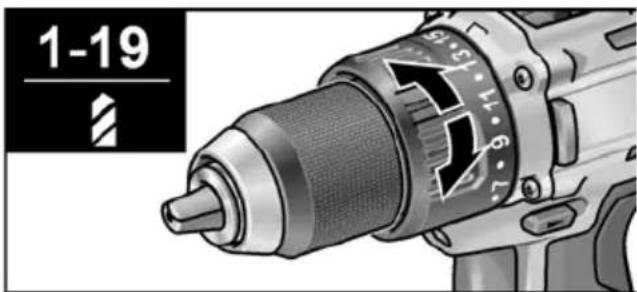

Predvoľba krútiaceho momentu

POZOR!

Krútiaci moment sa môže menit' len vtedy, ked'je elektrické náradie zastavené.

Nastavte otočný krúžok pre nastavenie krútiaceho momentu do potrebnej polohy.

DD 2G 10.8-EC:

V polohe vrtania je klzná spojka deaktivovaná.

PD 2G 10.8-EC:

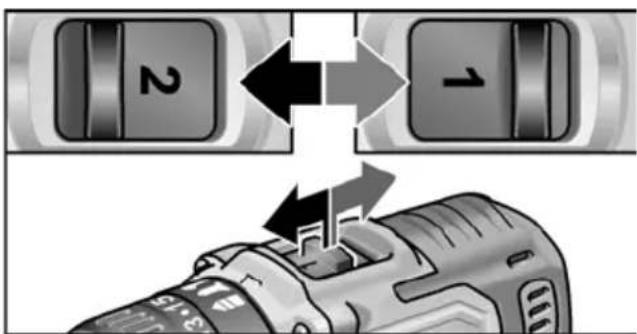

Rýchlost' sa môže menit' len vtedy, ked' je elektrické náradie zastavené.

Nastavenie voliča na potrebný stupeň: 1: nízka rýchlost', vysoký krútiaci moment 2: vysoká rýchlost', nízky krútiaci moment

Zapnite elektrické náradie

Zapnutie náradia:

■ Stlačte vypínač.

- Elektrické náradie má brzdu, ktorá elektrické náradie okamžite po uvoľnení vypínača zastaví. - Pri trvalom používaní elektrického náradia by sa malo pracovat' predovšetkým s úplne zatlačeným vypínačom.

Práca s elektrickým náradím

POZOR!

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

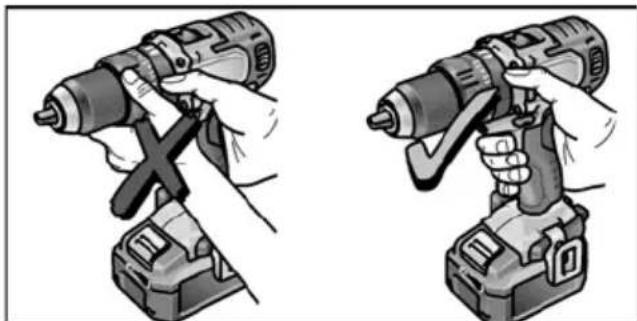

UPOZORNENIE

Aby bola manipulácia pri skrutkovaní ľahšia, skrutkovací hrot sa môže vložit' aj priamo do upínania nástrojov na náradí.

1. Namontujte držiak nástrojov (výmenné sklučovadlo vrtákov, uhlový nadstavec, nadstavec pre držiak hrotov).

2. Vložte akumulátor.

3. Vložte nástroj (vrtáky, skrutkovacie hroty, držiak hrotov).

4. Nastavte prevádzkový režim podľa pracovnej úlohy (len PD...).

5. Nastavte predvolbu krútiaceho momentu na potrebný stupeň.
6. Nastavte rýchlost' na potrebný stupeň.
7. Nastavte potrebný smer otáčania.
8. Uchopte elektrické náradie jednou rukou za rukovät' a zaujmite pracovní polohu. Pri bežiacom motore nikdy neaktivujte spínač predvolby smeru otáčania, príp. nastavenie krútiaceho momentu!

vyp. bliká Akumulátor sa nabíja.
vyp. zap.	Proces nabíjania je ukončený. Udržiavacie nabíjanie.
	Pozri „Proces nabíjania“.
bliká vyp.	Akumulátor je príliš horúci alebo príliš studený.
zap. vyp.	Akumulátor alebo nabíjačka sú chybné.
	Pozri „Hlásenia chyby“.

Proces nabíjania

POZOR!

Do dodanej nabíjačky vkladajte len originálne akumulátory.

■ Zastrčte siet'ovú zástrčku nabíjačky. LED hlásenia chyby a LED stavu nabitia sa krátko rozsvietia.

Ked' je akumulátor úplne nabitý, LED stavu nabitia svieti neprerušovane.

■ Vytiahnite siet'ovú zástrčku.

Hlásenia chyby

Ked' sa po vložení akumulátora do nabíjačky objaví indikácia prostredníctvom LED, akumulátor alebo nabíjačka sú chybné.

LED hlásenia chyby svieti neprerušovane:

– Akumulátor je príliš horúci alebo príliš studený. Ked' akumulátor dosiahne teplotu nabíjania (0°C...40°C), začne sa proces nabíjania.

LED hlásenia chyby bliká alebo nesvieti ani jedna z dvoch LED:

– Akumulátor vyberte z nabíjačky. Skontrolujte kontakty na nabíjačke a akumulátore, príp. ich vyčistite. Akumulátor vložte naspät'. Ak je indikácia rovnaká, akumulátor je chybný. Vymeňte akumulátor alebo ho dajte prekontrolovat' v špecializovanej dielni.

– Ak sa aj pri inom akumulátore zobrazí rovnaké hlásenie chyby, potom je chybná nabíjačka. Preskúšanie nabíjačky zverte špecializovanému servisu.

Upozornenia pre dosiahnutie dlhej životnosti akumulátorov

POZOR!

• Akumulátory nikdy nenabíjajte pri teplote nižšej ako 0 °C, príp. vyššej a k o 4 0 °C.
• Akumulátory nenabíjajte v prostredí s vysokou vlhkost'ou vzduchu alebo vysokou teplotou.
• Akumulátor a nabíjačku počas nabíjania nezakrývajte.
  – Sieťovú zástrčku nabíjačky po skončení nabíjania vytiahnite.

Počas nabíjania sa akumulátory a nabíjačka zohrejú. Je to normálne!

Lítium-iónové akumulátory nemajú známy „pamät’ový efekt“. Napriek tomu by sa akumulátor mal celkom vybit’ a nabíjanie sa by sa malo vždy celé dokončit’.

Ak sa akumulátory dlhší čas nepoužívajú, čiastočne ich nabite a skladujte v chlade.

Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa náradia usadzovat' vodivý prach. Elektrické náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia závisí od opracovávaného materiálu a doby používania.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom. Elektrické náradie pritom nechajte bežat'.

Nabíjačka

VAROVANIE!

Pred všetkými prácami vytiahnite siet'ovú zástrčku. Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Špinu a prach z krytu odstráňte štetcom alebo suchou handričkou.

Opravy

Opravy zverte výhradne servisnej dielni, autorizovanej výrobcom.

Náhradné súčiastky a príslušenstvo

Dalšie príslušenstvo, najmä vkladacie nástroje, nájdete v katalógu výrobcu.

Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Preprava

Ekvivalentné množstvo lítia obsiahnuté v akumulátoroch, ktoré sú súčast'ou dodávky, sa nachádza pod príslušnými hraničnými hodnotami. Preto akumulátor ako jednotlivý dielec ani elektrické náradie s kompletným obsahom dodávky nepodlieha národným alebo medzinárodným predpisom o nebezpečnom tovare.

Pri preprave viacerých druhov náradia s lítium-iónovými akumulátormi môžu byt' tieto predpisy relevantné a vyžadujú osobitné bezpečnostné opatrenia (napr. pre obal). V takomto prípade sa informujte o predpisoch, ktoré sú platné v krajine použitia.

CE Vyhlásenie o zhode

Vyhlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:

Nevyhadzujte elektrické náradie do domového odpadu! Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Získavanie druhotných surovín namiesto likvidácie odpadu.

Zariadenie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plaštové časti sú označené na recykláciu podla druhu.

VAROVANIE!

Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte. Akumulátory/batérie sa majú zbierat', recyklovat' alebo likvidovat' spôsobom, ktorý zohladňuje ochranu životného prostredia.

Len pre krajiny EÚ.

Podla Európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierat' separovane a treba ich dávat' na recykláciu zodpovedajúcu ochrane životného prostredia.

UPOZORNENIE

O možnostiach likvidácie sa informujte u špecializovaného predajcu.

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrob-kami iných výrobcov.

Sadržaj

Korišteni simboli 216

Simboli na aparatu 216

Za vašu sigurnost ..... 216

Šum i vibracija ..... 218

Tehnički podaci 219

Na jedan pogled 220

Upute za uporabu 221

Održavanje i njega 226

C€--suglasnost 227

Zbrinjavanje 227
