LIETOŠANAS INSTRUKCIJA eCraft APL-1422 Starmix

Vispārīgas norādes.... 125

Apkārtējās vides aizsardzība.... 125

Noteikumiem atbilstoša lietošana.... 125

lerīces apraksts 125

Simboli uz ierīces 125

Sagatavošana 126

Ekspluatācijas uzsākšana 126

Apkalpošana.... 126

Transportēšana 127

Uzglabāšana 127

Kopšana un apkope 127

Palīdzība traucējumu gadījumā.... 127

Garantija.... 128

Piederumi un rezerves dañas.... 128

ES atbilstības deklarācija 128

Tehniskie dati.... 129

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

• Neievērojot lietošanas instrukcijas un drošības norādes, var tikt radīti bojājumi ierīcei un apdraudē-jums ierīces lietotājam un citām personām.
• Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties informējiet izplatītāju.
• Izsainojot pārbaudiet iepakojuma saturu, vai ne-trūkst piederumu un vai nav bojājumu.

Apkārtējās vides aizsardzība

lepakošanas materiālus ir iespējams pārstrādāt atkārtoti. Likvidējiet iepakojumus videi nekaitīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un ellu, kuras nepareizas izmantošanas vai likvidē-

šanas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Noteikumiem atbilstoša lietošana

• Šis putekšsūcējs ir paredzēts grīdu un sienu virsmu mitrai un sausai tīrīšanai.
• Ierīce ir paredzēta sausu, nedegošu, veselībai kaitīgu putekļu nosūkšanai no iekārtām un ierīcēm; putekļu klase L atbilstīgi EN 60335-2-69. Ierobežojums: Nedrīkst uzsūkt kancerogēnas vielas.
• Šī ierīce ir piemērota izmantošanai komerciāliem mērķiem, piem., viesnīcās, skolās, slimnīcās, rūpnīcās, veikalos, birojos un īres īpašumos.

lerīces apraksts

Attēls A

① Grīdas sprauslas stiprinājums
② Sūkšanas šljutene

③ Gaisa izplüde, darba gaiss
④ Sūkšanas galviņa
5 Sūkšanas galvas fiksators
⑥ Netīrumu tvertne
⑦ Vadības ritenis
⑧ legremdētais rokturis
⑨ Gaisa ieplūde, dzinēja dzesēšanas gaiss
⑩ Sūkšanas īscaurule
⑪ Grīdas sprausla
⑫ lesūkšanas caurule
13 Ligzda (tikai eCRAFT APL)
14 Galvenais slēdzis
⑮ Filtra attīrīšanas taustiņš
⑯ Līkuma tīrīšanas pozīcija
17 Nešanas rokturis
18Stiprinājuma osa
⑲ Șlūtenes ākis
20Pludinš
21Loks
22Patronfiltrs (PES)
23 Stiprinājuma uzgrieznis
24 Sūkšanas caurules turētājs
25 Šaurās sprauslas turētājs
26 Datu plāksnīte
27 Kabela ākis
28Tikla kabelis
29 Gumijas uzmavas turētājs
③ Gaisa izplüde, darba gaiss
④ Sūkšanas galviņa
5 Sūkšanas galvas fiksators
⑥ Netīrumu tvertne
⑦ Vadības ritenis
⑧ legremdētais rokturis
⑨ Gaisa ieplūde, dzinēja dzesēšanas gaiss
⑩ Sūkšanas īscaurule
⑪Grīdas sprausla
⑫ lesūkšanas caurule
13 Ligzda (tikai eCRAFT APL)
14 Galvenais slēdzis
⑯ Līkuma tīrīšanas pozīcija
17 Nešanas rokturis
18Stiprinājuma osa
⑲ Șlūtenes ākis
20Pludinš
21Loks
22Patronfiltrs (PES)
23 Stiprinājuma uzgrieznis
24 Sūkšanas caurules turētājs
25 Šaurās sprauslas turētājs
26 Datu plāksnīte
27 Kabela ākis
28Tikla kabelis

Simboli uz ierīces

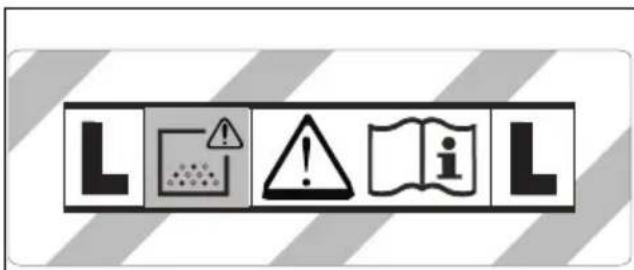

Puteklu klase

BRĪDINĀJUMS: Šī ierīce satur veselībai kaitīgus putekļus. Iztukšošanu un apkopi, tostarp putekļu maisa izņemšanu, drīkst veikt tikai lietpratīgas personas, kas lieto piemērotu aizsargaprīkojumu. Neieslēdziet, pirms nav uzstādīta pilnībā visa filtra sistēma.

Patronfiltrs

	Patronfiltrs (PES)
	Pasūtījuma numurs 454856

Sagatavošana

1. Izpakojiet ierīci un salieciet piederumus.

Attēls B

Ekspluatācijas uzsākšana

⚠ BRĪDINĀJUMS

Apdraudējums veselībai kaitīgu putekļu dēļ

Elpcelu saslimšanas puteklu inhalācijas gadījumā.

Nesūciet bez filtra elementa, jo pretējā gadījumā rodas apdraudējums veselībai paaugstinātas putekļu izdalīšanas dēļ. Tādēļ sūcot vienmēr jābūt uzliktam patron-filtram.

IEVĚRĪBAI

Smalko putekļu iekļūšanas bīstamība

Sūkšanas dzinēja bojājuma apdraudējums.

Sūcot nekad izņemiet patronfiltru.

Antistatikas sistēma

Tikai ierīcēm ar iebūvētu kontaktligzdu (APL):

Pa iezemēto pieslēguma īscauruli tiek novadītas statiskās uzlādes. Tādējādi tiek novērsta dzirksteļu veidošanās un strāvas grūdieni ar elektriski vadāmiem piederumiem (papildaprīkojums).

Sausā sūkšana

• eCRAFT 1422: lerīce ir aprīkota ar flīsa filtra maisiņu ar noslēgatloku, pasūt. Nr. 454870 (5 gab.).
• eCRAFT 1430: lerīce ir aprīkota ar flīsa filtra maisiņu ar noslēgatloku, pasūt. Nr. 455105 (5 gab.).

Norādījum

Izmantojot šo ierīci, iespējams uzsūkt visu veidu puteklus līdz putekļu klasei L.

Norādījum

Ierīce kā industriālais putekļsūcējs ir piemērota, lai uz- sūktu sausus, nedegošus putekļus ar arodekspozīcijas robežvērtībām (AGW), kas ir lielākas vai vienādas ar 1 mg/m³.

- Sūcot smalkos puteklus, papildus ieteicams izmantot flīsa filtra maisinu.

Flīsa filtra maisiņa iekļaušana

1. Atblokējiet un nonemiet sūkšanas galvinu.
2. Uzspraudiet flīsa filtra maisinu.
   Attêls C
3. Uzlieciet un nofiksējiet sūkšanas galvinu.

Mitrā sūkšana

⚠️BĪSTAMI

Apdraudējums veselībai kaitīgu putekļu dēļ

Elpcelu saslimšanas puteklu inhalācijas gadījumā.

Mitrās sūkšanas gadījumā nedrīkst savākt veselībai kaitīgus puteklus.

Gumijas atloču iekļaušana

1. Demontējiet suku svītru. Attēls D
2. leklaujiet gumijas atloces.
   Gumijas atloču strukturētajai pusei jābūt pavērstai uz āru.

Norādījum

Flīsa filtra maisiņa nonņemšana

• Sūcot mitrus puteklus, vienmēr ir jāizņem flīsa filtra maisiņš.
• Atblokē jiet un nonemiet sūkšanas galvinu.

• Iznemiet flīsa filtra maisinu aiz atloka, ceļot to augš-up.
  Attels E

• lelociet atloku un blīvi noslēdziet flīsa filtra maisinu.

• Utilizējiet izlietotu flīsa filtra maisinų saskaņā ar likumu noteikumiem.
• Uzlieciet un nofiksējiet sūkšanas galviņu.

Vispārīgi

• Uzsūcot mitrus netīrumus ar šauro sprauslu vai polsterējuma sprauslu (papildaprīkojums), vai ja galvenokārt tiek uzsūkts ūdens no trauka, ieteicams neaktivizēt funkcijas “Pusautomātiskā filtra attīrīšana” taustinu.
• Beidzot mitro tīrīšanu: Patronfiltru notīrīt ar filtra tīrīšanu un ľaut nožūt, pirms pāriet uz sauso sūkšanu. Tvertni iztīriet ar mitru drānu un izžāvējiet.

Klipša savienojums

Sūkšanas šlūtene ir aprīkota ar klipšu sistēmu. Iespējams pieslēgt visas piederumu daļas ar nominālo diametru 35 mm.

Attêls F

Apkalpošana

Galvenais slēdzis

||ON	Ierīce IESLĒGTAPusautomātiskā filtra tīrīšana: IESL.Kontaktligzda: IESL.
0	Ierīce IZSLĒGTA
|ON	Ierīce IESLĒGTAPusautomātiskā filtra tīrīšana: IESL.Kontaktligzda: IZSL.

lerīces ieslēgšana

1. lespraudiet tīkla spraudni.
2. Iestatiet galveno slēdzi uz vēlamo programmu.

Darbs ar elektriskajiem darbarikiem

Tikai ierīcēm ar iebūvētu kontaktligzdu (APL):

⚠️BĪSTAMI

Strāvas sitiena bīstamība

Savainojumu un bojājumu draudi.

Kontaktligzda ir paredzēta tikai tiešai elektrisko darbarī-ku pieslēgšanai sūcējam. Nekāda citāda kontaktligzdas izmantošana nav atlauta.

1. lespraudiet elektriskā darbarīka tīkla spraudni sūcējā. Sūcējs atrodas gaidstāves režīmā.

2. lestatiet galveno slēdzi uz 2. programmu.

Norādījum

Sūcēju automātiski ieslēdz un izslēdz ar elektrisko darbarīku.

Norādījum

Sūcējam ir līdz pat 0,5 sekunžu darbības uzsākšanas aizture un 5 sekunžu inerces darbības laiks.

Norādījum

Elektrisko darbarīku pieslēguma vērtība, skatīt “Tehnis-kie dati”.

1. Noņemiet loku pie sūkšanas šlūtenes. Attēls G

2. Noskrūvēt saspraužamos savienojumus.

3. Pieskrūvēt gumijas uzmavu.

4. Gumijas uzmavu pieslēgt pie elektroinstrumentiem. Attēls H

Pusautomātiskā filtra tīrīšana

Norādījum

Filtra tīrīšanas iespējas izmantošana ik pēc 5-10 minūtēm, paildzina patronfiltra darbmūžu.

Norādījum

Pusautomātisko filtra tīrīšanu var ieslēgt tikai, ja ierīce ir ieslēgta.

1. 5 x nospiediet pusautomātiskās filtra tīrīšanas taustīņu. Patronfiltras tādējādi tiek iztīrīts ar gais plūsmas starpniecību (pulsējoša skaņa).
2. "Power" tīrīšana (loti netīra patronfiltra gadījumā): Ar roku noslēgt sūkšanas cauruli vai līkumu uzsprast notīrīšanas pozīcijā un vienlaikus 5x nospiest pus-automātiskās filtra tīrīšanas taustinu.

Attēls I

Netīrumu tvertnes iztukšošana

⚠ BRĪDINĀJUMS

Notekūdeņu bīstamība

Apkārtējās vides piesārnošana

levērojiet vietējos notekūdeņu attīrīšanas noteikumus.

• lesūkšanas kanāls ir aprīkots ar pludiņu.

• Sūkšanas plūsma tiek pārtraukta, kad tvertnē tiek sasniegts maksimālais pieļaujamais netīrā ūdens līmenis.

• Izslēdziet ierīci ar galveno slēdzi.

• lztukšojiet tvertni.

lerīces izslēgšana

1. 5 x nospiediet pusautomātiskās filtra tīrīšanas taustinu.
2. Izslēdziet ierīci ar galveno slēdzi.
3. Atvienojiet tikla spraudni.

Pēc katras lietošanas

1. iztukšojiet tvertni.
2. Ierīci no iekšpuses un ārpuses nosūciet un notīriet ar mitru lupatiņu.

lerīces uzglabāšana

1. Sūkšanas caurules, sūkšanas šlūteni, tīkla kabeli, spraugu sprauslu un nepieciešamības gadījumā gumijas uzmavu uzglabāt atbilstoši attēlam.

Attêls J

1. Novietojiet ierīci sausā telpā un nodrošiniet pret ne-autorizētu lietošanu.

Transportēšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot nemiet vērā ierīces svaru.

1. Izņemiet sūkšanas cauruli ar grīdas sprauslu no tu- rētāja. Nešanai satveriet ierīci aiz nešanas roktura un sūkšanas šlūtenes.
2. Piederumu daļas garākai transportēšanai uzglabāt atbilstoši J attēlam.
3. Pārvadājot transportlīdzekļos, nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām direktīvām.

Uzglabāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Uzglabājot nemiet vērā ierīces svaru.

lerīci drīkst uzglabāt tikai iekštelpās.

Kopšana un apkope

⚠️BĪSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām

Izslēdziet ierīci.

Atvienojiet tikla spraudni.

Putekļu savākšanas iekārtas ir drošības ierīces aizsardzībai vai apdraudējuma novēršanai atbilstoši BGV A1.

IEVĚRĪBAI

Silikonu saturoši kopšanas līdzekli

lespējama agresīva iedarbība uz plastmasas daļām.

Tīrīšanai neizmantojiet silikonu saturošus kopšanas lī-dzekļus.

• Vienkāršus apkopes un kopšanas darbus varat veikt pats.
• lerīces virsmu un tvertnes iekšpusi regulāri iztīrīt ar mitru drānu.

Patronfiltra nomaina

1. Atblokējiet un nonemiet sūkšanas galvinu.
2. Pagrieziet sūkšanas galvu par 180° un nolieciet.
3. Noskrūvējiet stiprinājuma uzgriezni.
4. Nonemiet patronfiltru.
5. Patronfiltru utilizēt saskaṇā ar likumu noteikumiem.
6. Nonemiet tīrā gaisa pusē uzkrājušos puteklus.
7. Filtra rāmi, kā arī filtra rāmja pamatnes laukumu notīriet ar mitru drānu.
8. Ielieciet jaunu patronfiltru.
9. levietojiet un pievelciet stiprinājuma uzgriezni.
10. Uzlieciet un nofiksējiet sūkšanas galviņu.

1. Atblokējiet un nonemiet sūkšanas galvinu.
2. Izņemiet flīsa filtra maisinų aiz atloka, ceļot to augš-up.
3. lelociet atloku un blīvi noslēdziet flīsa filtra maisinu.
4. Utilizējiet izlietotu flīsa filtra maisiņu saskaņā ar likumu noteikumiem.
5. Uzspraudiet jaunu flīsa filtra maisinu.
6. Uzlieciet un nofiksējiet sūkšanas galviņu.

Attëls E

Palīdzība traucējumu gadījumā

⚠️BĪSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām

Izslēdziet ierīci.

Atvienojiet tikla spraudni.

Norādījum

Ja rodas traucējums (piem., plīst filtrs), ierīce ir nekavē-joties jāizslēdz. Pirms atkal uzsākt lietošanu, traucē-jums ir jānovērš.

Sūkšanas turbīna nedarbojas

1. Pārbaudiet kontaktligzdu un strāvas padeves drošinātāju.
2. Pārbaudiet ierīces tīkla kabeli, tīkla spraudni un, ja nepieciešams, arī kontaktligzdu.
3. leslēdziet ierīci.

Sūkšanas turbīna darbojas, bet ierīce nesūc

Pludiņš noslēdz iesūkšanas kanālu

1. Iztukšojiet netīrumu tvertni.

Samazinās sūkšanas jauda

1. Izņemiet nosprostojumus no sūkšanas sprauslas, sūkšanas caurules, sūkšanas šlūtenes vai patron-filtra.
2. Nomainiet piepildīto flīsa filtra maisinu.
3. Pie ieslēgtas ierīces 5 x nospiediet pusautomātiskās filtra tīrīšanas taustinu.
4. Nomainiet patronfiltru.

Puteklu noplüde sükšanas laikā

1. Pārbaudiet patronfiltra pareizu ievietošanas pozīciju.
2. Nomainiet patronfiltru.

Pusautomātiskā filtra tīrīšana nedarbojas

1. Sūkšanas šljutene nav pieslēgta.

Pusautomātiskā filtra tīrīšana neizslēdzas

1. Paziņojiet klientu servisam.

Pusautomātisko filtra tīrīšanu nevar ieslēgt

1. Paziņojiet klientu servisam.

Klientu apkalpošanas dienests

Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpošanas dienestam.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlãs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.starmix.de.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: NTS

Attiecīgās ES direktīvas

2006/42/EK

2011/65/ES

2014/30/ES

Piemērotie valsts standarti

Parakstītājs rīkojas vadības vārdā un ar tās pilnvaru.

Candu Sroos

Karstens Gressers (Carsten Gresser)

Kvalitātes kontroles vadītājs

ELECTROSTAR GmbH

		eCRAFT PL-1422	eCRAFT APL-1422	eCRAFT APL-1430
Strāvas pieslēgums
Tīkla spriegums V 220-240 220-240 220-240
Fāz e	~	1	1	1
Tīkla frekvence Hz 50-60 50-60 50-60
Drošinātāja veids IPX4 IPX4 IPX4
Aizsardzības klase II
Aizsardzības klase I I
Nominālā jauda	W	1200	1200	1200
Maksimālā jauda	W	1400	1400	1400
Ierīces kontaktligzdas jaudas pieslēguma vērtība (EU)	W		100-2100	100-2100
Ierīces veiktspējas dati
Tvertnes saturs	I	21	21	27
Šķidruma uzpildes daudzums	I	14	14	22
Gaisa apjoms (maks.)	m^3/h	130	130	130
Gaisa daudzums (maks., iesūkšanas motors)	m^3/h	254	254	254
Vakuuma vērtība (maks.)	kPa (mbar)	19,0 (190)	19,0 (190)	19,0 (190)
Vakuums (maks., iesūkšanas motors)	kPa (mbar)	25,5 (255)	25,5 (255)	25,5 (255)
Izmēri un svars
Raksturīgais ekspluatācijas svars	kg	6,3	6,8	7,6
Garums x platums x augstums	mm	380 x 370 x 505	380 x 370 x 505	380 x 370 x 640
Sūkšanas šļūtenes diametrs	mm	35	35	35
Sūkšanas šļūtenes garums	m	2,5	2,5	2,5
Aprēkinātās vērtības saskaņā ar EN 60335-2-69
Trokšņa spiediena līmenis L_pA	dB(A)	72	72	70
Nedrošības faktors K_pA	d	B	(	A) 1
Roku-plaukstu vibrācijas vērtība	m/s^2	<2,5	<2,5	<2,5
Nedrošības faktors K	m/s^2	0,2	0,2	0,2
Tīkla kabelis
Tīkla kabeļa tips	mm^2	H05VV-F 2x0,75	H05VV-F 3x1,5	H05VV-F 3x1,5
Daļas numurs (EU)		454665	454504	454504
Daļas numurs (GB)		454689	454740	454740
Daļas numurs (CH)		454672	454733	454733
Daļas numurs (DK)		454696	454757	454757
Kabeļu garums	m	6	6	6

Paturētas tiesības uz tehniskajām izmaiņām.

Содержание
